Размеры болтов и гаек под ключ таблица

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестигранники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой это позволит намного быстрее произвести разборку узлов.

Как выставить метки грм 406, 409

Пошаговый ремонт. Установка по меткам

8:45. Замена цепей, звёзд, гидронатяжителей, сальника, помпы и прочего,.

Замена привода ГРМ ЗМЗ 409 Евро-3 УАЗ Патриот. НОВОЕ 2016

Инструкция по самостоятельной замене привода ГРМ

на УАЗ ПатриотЗМЗ 409 . Установлен комплект Идеальная.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

1. Шестерня коленвала;
2. Пластиковый башмак натяжения цепи;
3. Гидронатяжитель;
4. Так называемая «верхняя» цепь;
5. Большая ведомая шестерня промвала;
6. Маленькая ведущая шестерня промвала;
7. Опора болта башмака;
8. Еще один башмак для натяжки цепи;
9. Еще один гидронатяжитель;
10. Шумоподавительная шайба;
11. «Нижняя» цепь;
12. Специальная метка на корпусе зубчатого колеса;
13. Штифт;
14. Звезда распредвала впускных клапанов;
15. «Успокоитель» цепи верхний;
16. Звезда распредвала выпускных клапанов;
17. Штифт;
18. Еще одна метка на корпусе зубчатого колеса;
19. Верхняя плоскость ГБЦ;
20. Средний «успокоитель» цепи;
21. Нижний «успокоитель» цепи;
22. M1, M2 — метки на корпусе блока цилиндров.

Перечень модификаций ДВС

С семейство движков 409 изготовителем включено шесть версий.

Базовый мотор 409.10 под стандарт Евро-2 с характеристиками 143 л. с., степень сжатия 9, крутящий момент 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.

ЗМЗ 409.10

Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, ДПДЗ здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.

ЗМЗ 40904.10

Модификация 40905.10 имеет стандартные характеристики, предназначена для внедорожников Хантер, Патриот и грузовиков Карго, Пикап производителя УАЗ.

ЗМЗ 40905.10

Силовой привод маркировки 40911.10 обладает моментом 219,5 Нм и мощностью 125 л. с. Соответствует регламенту Евро-4, предназначен для полноприводных грузовиков УАЗ с формулой 4х4 (не отключаемая).

ЗМЗ 40911.10

Мотор 4092.10 не вошел в серию, создан специально для автомобилей ГАЗ Волга и УАЗ 3160 (вседорожник полноприводный). Крутящий момент в районе 225 – 235 Нм, мощность около 135 – 138 л. с.

ЗМЗ 4092.10

С завода моторы имели лишь самое необходимое навесное, без ГУРа и прочего. Этим оборудованием их комплектовал уже автопроизводитель на конвейере. В механизме ГРМ используются не одинаковые распредвалы:

• 40904 и 4905 профиль кулачков впускного и выпускного вала одинаковый, приподнимает клапаны на 9 мм;
• 40911 профиль кулачков разный, подъем 8 мм на впуске и 9 мм на выпуске.

Инструменты для серьезного ремонта

Узкоспециальные ключи, которыми пользуются мастера на велосипедных «СТО», называются съемниками. Стоят эти приспособления недешево и могут не окупиться, если велик долгое время не нуждается в ремонте. Однако неприятности могут настигнуть в самый неожиданный момент, мастерская далеко и добраться до нее проблематично. В этом случае и потребуется профессиональный инструментарий для выполнения качественного ремонта. Без них же не обойтись и тем, кто всегда обслуживает байк своими руками.

Перечень инструментов:

• ключ для снятия педальных гаек;
• кареточный съемник;
• конусные ключи;
• разъемник цепи;
• выжимка шатунов;
• съемник кассеты и хлыст.

Для замены педалей можно воспользоваться и обычным 15-миллиметровым ключом, чаще всего он и подходит для этой цели. Профессиональный вариант имеет малую толщину рожков, что позволит ему легко отцепить педали от шатунов даже при крошечных зазорах, что характерно для горного велосипеда.

Педальный съемник узкого сечения двусторонний

Съемник каретки – инструмент, который позволит заменить подшипники и кольца узла, заменить ось или поменять всю каретку, если она закрытого типа. Представляет собой шлицевую круглую деталь, которая входит в зацепление с внутренним «рисунком» каретки. Дополнительно используется и шатунный съемник, если они посажены на квадрат. Такое крепление шатунов применяют на значительной части моделей, однако на некоторых велосипедах выжимка не нужна. Поэтому перед покупкой стоит узнать, какой тип крепления шатунов к оси каретки.

Конусные ключи – специальные приспособления для разборки и регулировки подшипникового отсека втулок. Отметим, это касается только втулок на «насыпи». На деле же многие велосипеды уже перешли на закрытые промы.

Цепная выжимка – важный и нужный инструмент, позволяющий ремонтировать цепь даже в полевых условиях. Как известно, модель Галля представлена жестко сцепленными роликами, отделить которые под силу только выжимке. Ключ прост в эксплуатации, не требует усилий, им легко не только разомкнуть, но и закрыть цепь. Кстати, инструмент может понадобиться и на цепях с замочком в том случае, если она порвется или ее потребуется укоротить.

Разъемник цепи велосипеда в действии

Трансмиссия – та механическая часть, которая требует постоянного обслуживания и ремонта. Наибольшие хлопоты вызывает полная замена кассет. И если для снятия передних нужен будет тот же кареточный съемник, то для задних понадобится специальный инструмент – кассетник.

Съемник кассеты позволяет демонтировать систему звезд с оси втулки. Если звезды «сидят» на трещотке или выстроены обычной кассетой, потребуются разные типы съемников. К инструменту в обязательном порядке добавляется разводник, которым вращается сам съемный ключ.

А выглядит кассетный съемник как обычная чашка

Набор дополняет хлыст – держатель звезд при раскручивании съемника с оси. Во время вращения нужно приложить серьезные усилия, что вызывает проворачивания звезд. Для их фиксации как раз используется хлыст. Кстати, колоссальный момент затяжки потребуется и во время сборки кассеты.

Набор гаечных и шестигранных ключей, включая съемники, позволит самостоятельно проводить ремонт своего байка без помощи профессиональных мастерских. Бывалые велосипедисты рекомендуют брать с собой весь инструментарий на дальние велопутешествия. Наличие в рюкзаке той же выжимки цепи или ключа необходимого размера поможет оперативно устранить неполадку и продолжить путь.

Методы определения диаметра ключа

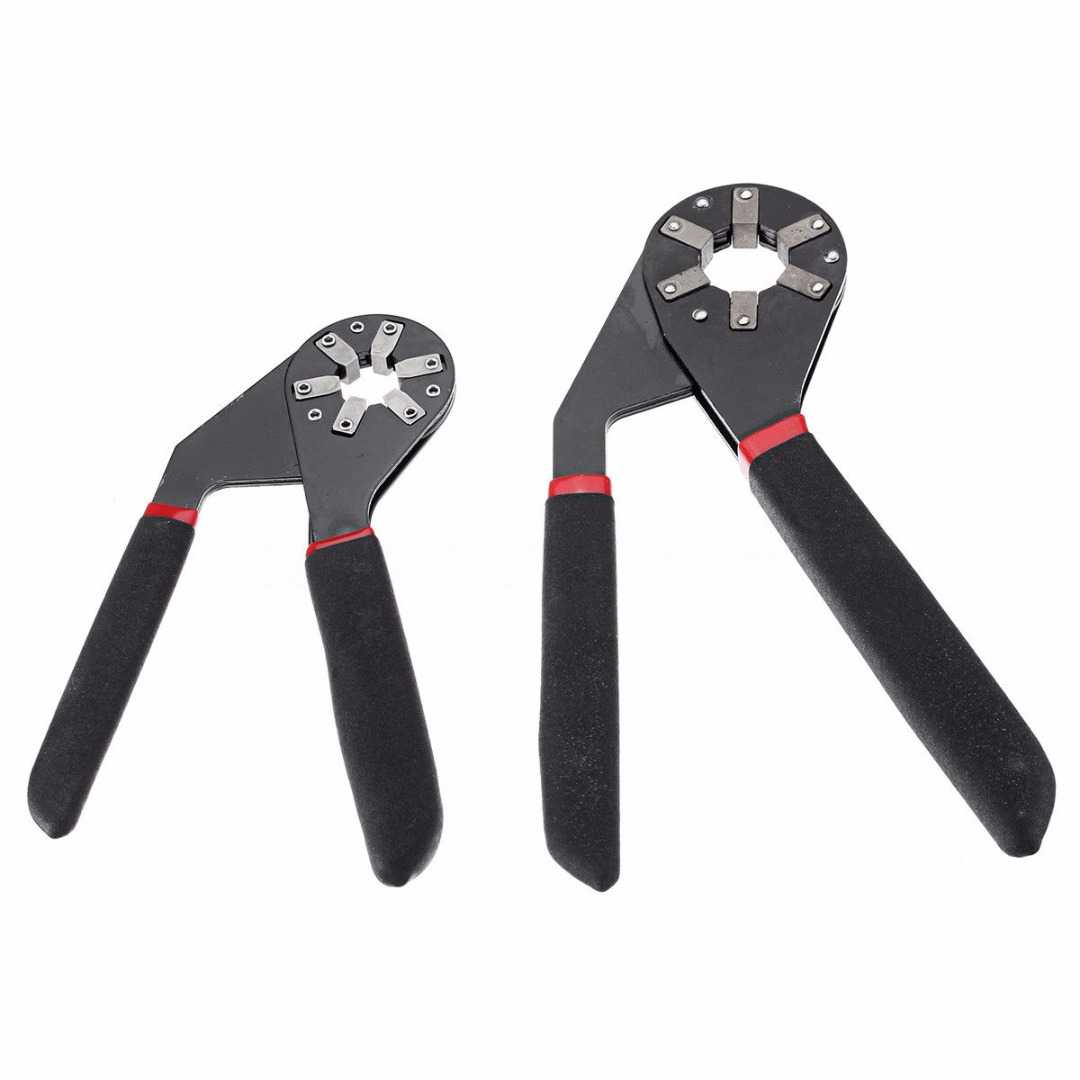

Универсальные инструменты сконструированы таким образом, что исчезает необходимость в подборе нужного размера ключа. Их рабочие узлы самостоятельно подстраиваются под диаметр гайки. Но в продаже есть экземпляры, диапазон настроек которых не подходит для работы с диаметром имеющегося крепежа. В таком случае стоит знать, как определить и подобрать размер. Существует два действенных метода.

По диаметру резьбы детали

Для шестигранной гайки инструмент следует брать с диаметром, который соответствует расстоянию между параллельными гранями самой гайки. Чтобы не задействовать в замерах штангенциркуль или линейку, эту величину можно вычислить по диаметру резьбы крепежа. Такие данные содержатся в технической документации, которая прилагается к болтам и гайкам заводом-изготовителем.

Для стандартного диаметра резьбы даны два размера головки – уменьшенный и нормальный. Первый вариант встречается редко. Размерная сетка гаечных инструментов представлена ниже:

• ключ на 7 – болт 4 мм;
• на 8 – 5 мм;
• болт под ключ 10 имеет диаметр резьбы –6 мм;
• 8 мм – инструмент №13;
• 10 мм – на 17;
• 12 мм – на 19;
• 14 мм – на 22.

И так далее.

Определение размера «под ключ» по диаметру головки болта

Второй метод не менее информативен, но нужно использовать дополнительные инструменты. Как уже говорилось, размер ключа соответствует расстоянию между двумя параллельными гранями гайки. Если информации об этой величине нет, то стоит взять миллиметровую линейку, а лучше штангенциркуль, и измерить это расстояние. При использовании линейки следует помнить, что ее нужно прикладывать точно через центральную точку головки болта. Это не всегда удается сделать правильно, поэтому самый достоверный результат выдаст именно штангенциркуль. Размер болта «под ключ» будет соответствовать номеру инструмента.

Разновидности и назначение

Наиболее распространенными видами универсального ключа для болтов и гаек являются торцевой с головкой и самофиксирующийся.

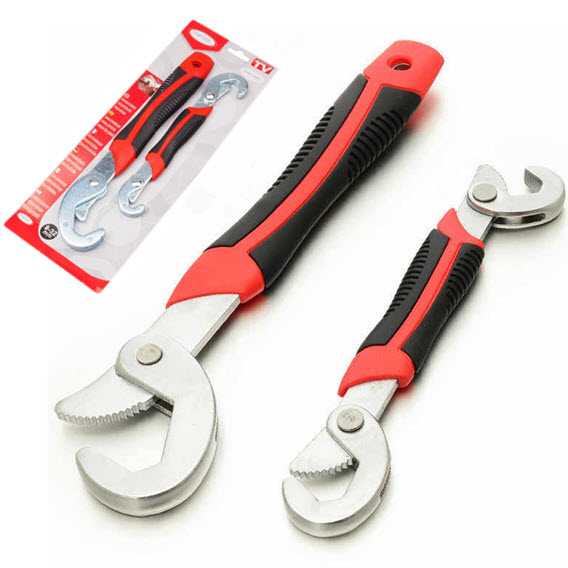

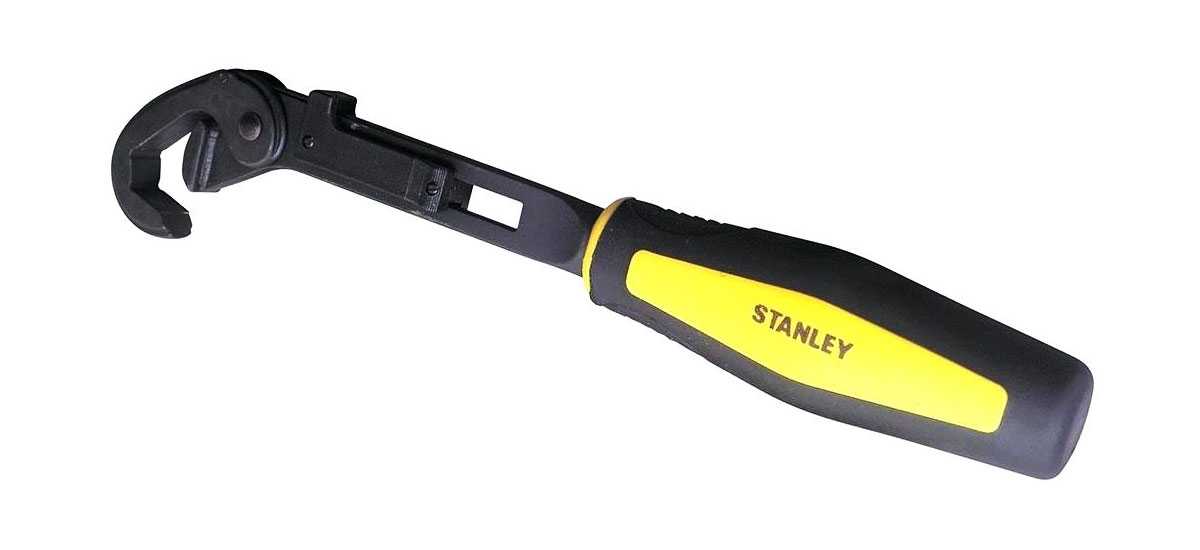

Самофиксирующийся инструмент отличается принципом работы. Егоглавной деталью является храповой механизм с быстрой регулировкой. Человек, работающий с этим ключом, может незамедлительно подогнать размер инструмента под головку болта или гайки. Самонастраивающаяся конструкция избавляет мастера от необходимости постоянного съема ключа с крепежей во время закручивания или откручивания.

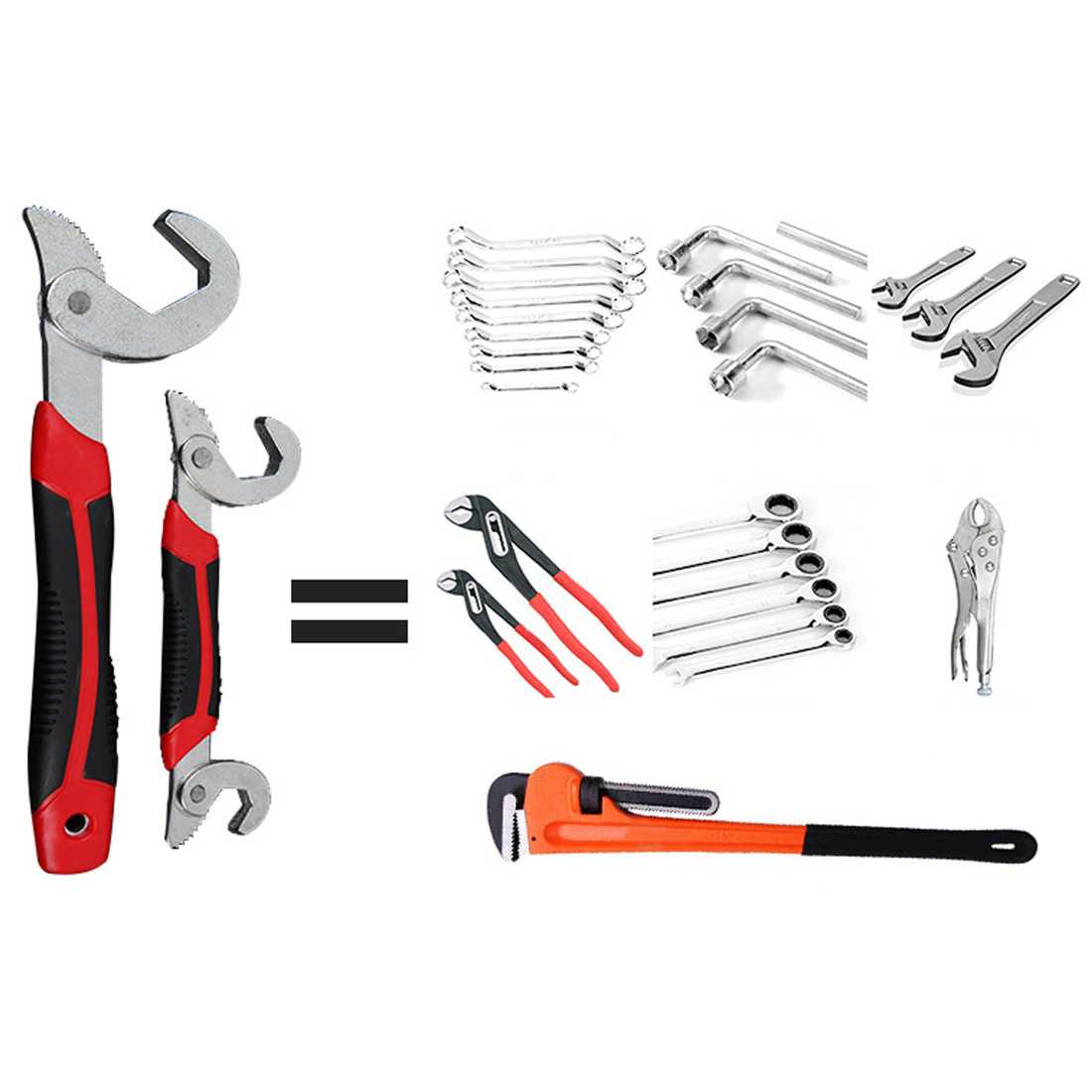

Уникальный выпуклый рельеф губок обеспечивает сохранение целостности гайки. Широкий диапазон регулировки размеров исключает необходимость в применении других ключей, поскольку с помощью универсального самонастраивающегося инструмента можно выполнить большую часть монтажа и демонтажа металлических конструкций, скрепленных болтами или гайками.

Благодаря храповому механизму снижается нагрузка на руку мастера, сокращается время работы, а рукоятка возвращается в исходное положение в считанные секунды.

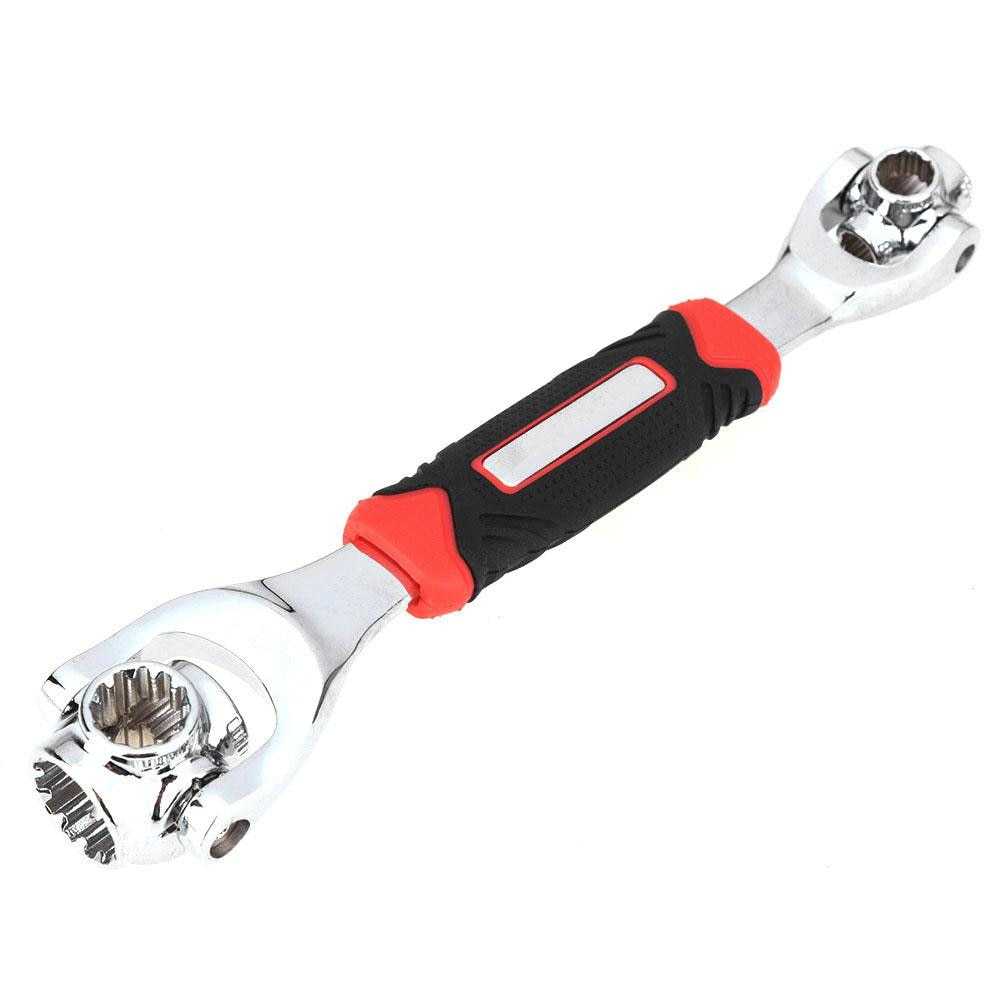

Торцевой универсальный специнструмент значительно отличается от предыдущего. Конструкция дополнена головкой с универсальным гнездом, которое при контакте с крепежной деталью сразу же принимает ее форму. Он подходит для работы с болтами с шестигранными головками, гайками, винтами, крючками и другими видами крепежей.

Главным преимуществом торцевого ключа считается большой диапазон регулировки. Головка с гнездом легко справляется с деталями, чей размер варьируется от 7 до 19 мм. То есть лишь одним таким инструментом можно собрать и разобрать самые разные конструкции.

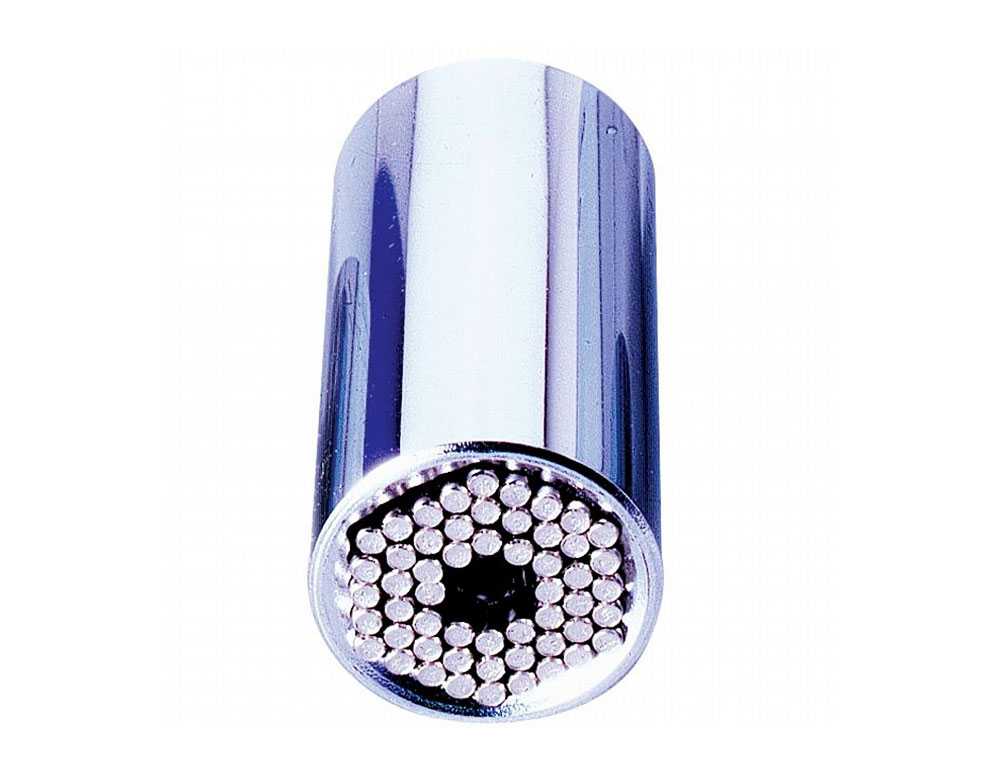

Многофункциональность торцевика достигается за счет его головки. Она состоит из 54 элементов, сделанных из сверхпрочной стали и закрепленных на пружинах. Именно благодаря пружинам головка способна подстроиться под размер и форму гайки, надежно зажимает ее и вращает в нужную сторону.

Торцевые и самофиксирующиеся инструменты позволяют мастеру быстро выполнить необходимый объем работы. Они являются хорошей альтернативой обычным рожковым двусторонним ключам.

Стандартные ключи для велосипеда

В первую группу входят самые простые и недорогие инструменты:

• рожковый ключ на 15 и 14 мм;
• накидной;
• разводной;
• шестигранники;
• спицевой ключ.

Стандартный гаечный ключ с двойными размерами – классический инструмент для снятия колес с гаечным креплением к оси втулки. Распространенные размеры колесных гаек на велосипедах – 14 и 15 мм, именно такие ключи и нужно приобрести в первую очередь. Для колеса на гайке 15 мм – размеры на 15 и 14 мм, для 14-миллиметровых гаек – 14 и 12 мм. Кроме колес, гаечными ключами снимают и затягивают крепления втулок.

Разновидностью съемника гаек является накидной ключ. От рожкового аналога он отличается тем, что может охватить гайку целиком, соответственно, момент затяжки будет сильнее, чем у рожков при одинаковом усилии.

Существует и гибридный вариант «рожок-накидка»

Инструмент с подвижной губой – разводник – один на всё, который может заменить набор ключей ряда размеров. С помощью регулятора на торце подвижная часть отдаляется от фиксированной и, таким образом, по шкале ниже выставляется нужный размер. Разводные ключи хорошо подходят для подтягивания крупных гаек:

• крепления колес;
• болт на руле;
• подседельная гайка;
• контрагайка на рулевой.

На маленьких размерах, меньше 10 мм, он будет неудобен. Кроме того, подвижная часть хуже прилегает к ребрам гайки, из-за чего снижается эффективность момента раскручивания и затяжки.

Шестигранники – инструменты для работы с внутренними гайками. Представляют собой изогнутые металлические детали: короткий конец затягивает, длинный служит силовым плечом.

Так выглядит шестигранный ключ

Наряду с классическими шестигранными болтами применяются ключи стандарта Torx – сечения внутренней гайки и соответствующего ключа выполнены в виде шестиконечной звезды. В зависимости от модели стандарты могут различаться, поэтому перед покупкой инструмента надо узнать форму внутренней гайки.

Стоит этот простой и легкий инструмент копейки, так же, как и рожковые гаечные ключи, за исключением разводника. Используется для затягивания тросиков на переключателях и тормозах, фиксации руля (распространено шестигранное крепление), настройки вилки.

Спицевой ключ используется для изменения натяжения спиц колес велосипеда. С этой задачей не справятся плоскогубцы или разводной ключ. Данный инструмент относится к узкоспециальным, но очень прост в работе, подходит исключительно для квадратных наконечников.

Спицевой ключ – это чашка и набор отверстий под разные размеры квадратов

Могут встречаться и одноразмерные варианты, тогда при покупке надо точно знать размеры головок спиц. Используется этот инструмент для исправления восьмерок на колесах, распределения натяжения по окружности колеса и замене одной или нескольких спиц.

Универсальный, семейный и динамометрический ключи

В стремлениях к удобству и простоте был разработан так называемый «ключ на все случаи жизни». На самом деле он частично заменяет обычный комплект, избавляя от необходимости перевозить обычные инструменты. Не включает в себя профессиональных съемников кареток, шатунов, о которых мы поговорим чуть позже.

Итак, универсальный ключ – это как набор ножиков и открывашек. Внутрь корпуса сложены отвертки, шестигранники, рожки, накидки и т.д.

По размерам и весу этот набор выигрывает у стандартного чемоданчика

Рассмотрим, что нам предлагает изображенный на рисунке комплект:

• гаечный рожок;
• шестигранные накидки разных размеров;
• ромбовидные и резная накидки;
• шестигранники;
• отвертки;
• ниппельный ключ.

Кроме перечисленного, сюда входит монтажка для разбортировки колес («шинный ключик») и выжимка цепи.

Преимущества очевидны – все в одном. Основной недостаток – пользоваться таким инструментом не всегда удобно: сами ключики короткие, при вращении всего корпуса они могут соскальзывать в сторону.

Семейный ключ – пластина с внешними рожками, пяти- и шестигранными, круглыми и квадратными прорезями под разные размеры и формы гаек. Удобный и практичный вариант, особенно для классических дорожных велосипедов, где все закреплено только гайками. Кроме компактности, он еще и хорошо затягивает (пластина вращается двумя руками). И, кроме этого, радует невысокая цена.

Семейник – набор гаечных ключей в одной пластине

Динамометрический гаечный ключ – специальное приспособление для затяжки болтов. Его преимущество перед обычной отверткой в том, что он позволяет определить момент затяжки.

Затяжка крепления седла

В паспортах к велосипедам указываются оптимальные значения сил для обеспечения геометрической целостности и снижения нагрузок на резьбовые соединения. Динамометрическая отвертка представит все эти значения наяву. В общем, полезная вещь, лишней не будет в обслуживании велосипеда.
