Замена сайлентблоков задней балки Фольксваген Пассат Б5 (3B)
1) Балка крепится к двум кронштейнам.в кронштейнах собственно и находятся сайлентблоки.
2) Снимать кронштейны лучше по очереди.так проще не сбить положение балки чтобы потом не ехать на сход-развал Потребуются два ключа на 21мм( или головки на 21мм если у вас получится туда ими подлезть) Кронштейн к кузову крепится болтами,которые откручиваются головкой на 18мм.
3) теперь о замене самого сайлентблока
Можно конечно купить готовые кронштейны с сайлентблоками..но это дороже и не так интересно. Поэтому куплены сайлентблоки отдельно от кронштейнов. их и будем устанавливать.
4) чтобы снять прежний,нужно сделать два пропила болгаркой.чтобы появился упор.ибо выдавить сайлентблок можно только в одну сторону.
5) Выдавливаем прессом. Обойму нужно подобрать по наружнему диаметру.. в моем случае от подшипника передней ступицы Хёндэ Гетц
6) зачищаем посадочное место. и прессуем той же обоймой новый сайлентблок
Запрессовывать в кронштейн согласно тому же положению в котором был прежний.
7) устанавливаем кронштейн на кузов по старым меткам..их видно по шайбам болтов и по самому кузову.
Потраченное время на обе стороны 2 часа. Траты на два сайлентблока 1500руб вместо 5-7 тыс которые в сборе с кронштейнами.. Может кому и пригодится моя тема..
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Замена амортизаторов Фольксваген Пассат B6
Главная • Volkswagen • Passat B6 • Передняя подвеска
Устройство передней подвески Фольксваген Пассат В6
1 – амортизационная стойка; 2 – винт с внутренней звездочкой; 3 – датчик частоты вращения переднего левого колеса/датчик частоты вращения переднего правого колеса; 4 – винт с внутренним шестигранником; 5 – наконечник поперечной рулевой тяги; 6 – ступица колеса с подшипником; 7 – гайка; 8 – вентилируемый тормозной диск; 9 – болт с шестигранной головкой; 10 – болт; 11 – винт с внутренней звездочкой; 12 – щиток; 13 – корпус подшипника ступицы колеса; 14 – винт с внутренней звездочкой; 15 – приводной вал; 16 – гайка.
1 – амортизатор; 2 – упор; 3 – пыльник; 4 – винтовая пружина; 5 – упорный шарикоподшипник; 6 – подушка амортизационной стойки; 7 – шестигранная гайка; 8 – чашка амортизационной стойки; 9 – болт с шестигранной головкой.
Снятие передней стойки Фольксваген Пассат В6
Открутите болт с шестигранной головкой привода переднего колеса и снимите колесо.
Отверните гайку соединительной тяги стабилизатора со стойки амортизатора и извлеките корпус колесного подшипника с шаровым шарниром из рычага затем вытяните наружный шарнир приводного вала из ступицы колеса. Подвесьте приводной вал на проволоке к кузову. Приводной вал не должен висеть свободно, так как может быть поврежден шарнир.
Разъедините резьбовое соединение корпуса колесного подшипника с амортизационной стойкой. Вставьте выпрямитель в шлиц корпуса колесного подшипника. Поверните трещотку на 90° и снимите с выпрямителя. Нажмите рукой на тормозной диск в направлении амортизационной стойки. Иначе труба амортизатора может перекоситься в отверстии корпуса колесного подшипника.
Снимите корпус колесного подшипника с трубы амортизатора в направлении вниз и опускать с помощью стойки для двигателя и коробки передач до тех пор, пока труба амортизатора не будет висеть свободно. Привяжите корпус колесного подшипника проволокой к консоли/подрамнику. Уберите стойку для двигателя и коробки передач из-под корпуса колесного подшипника. Снимите поводки стеклоочистителя.
Снимите обшивку водоотводящего короба.

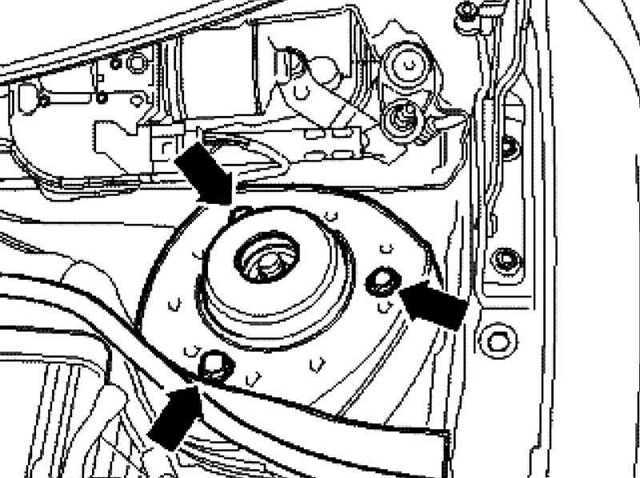

Выкрутите болты с шестигранной головкой верхнего крепления амортизатора и извлеките амортизационную стойку после чего демонтируете стойку амортизатора Пассат В6.
Установка передней стойки Пассат В6
Стойку для двигателя и коробки передач с опорой прикрепите к ступице колесным болтом. Установите амортизационную стойку на корпус колесного подшипника и зафиксируйте стойку винтом с внутренней звездочкой и новой гайкой. Конец винта с внутренней звездочкой должен быть направлен по ходу движения. Снимите выпрямитель.
Одна из двух маркировок на подушке пружины должна быть направлена по ходу движения. Удалите проволоку с корпуса колесного подшипника.
Осторожно приподнимите корпус колесного подшипника с помощью стойки для коробки передач до тех пор, пока не станет возможным завинтить болты соединения амортизационной стойки с чашкой. При необходимости для закручивания болтов используйте стремянку, например стремянку. Затяните болты с шестигранной головкой верхнего крепления амортизатора
Снимите опору. Затяните резьбовое соединение корпуса колесного подшипника с амортизационной стойкой. Открутите гайки. Вставьте приводной вал в ступицу колеса. Вставьте корпус колесного подшипника с шарниром подвески в рычаг
Затяните болты с шестигранной головкой верхнего крепления амортизатора. Снимите опору. Затяните резьбовое соединение корпуса колесного подшипника с амортизационной стойкой. Открутите гайки. Вставьте приводной вал в ступицу колеса. Вставьте корпус колесного подшипника с шарниром подвески в рычаг.
Привинтите шаровой шарнир к рычагу. Установите обшивку водоотводящего короба. Установите поводки стеклоочистителя. Дальнейшая установка осуществляется в обратной последовательности. Установите и прикрутите колесо.
Замена пружины передней подвески Фольксваген Пассат — снятие и установка
1 – стяжка пружин; 2 – динамометрический ключ; 3 – насадка; 4 – трещотка; 5 – насадка; 6 – держатель пружины
Стягивайте пружину с помощью стяжки пружин до тех пор, пока не освободится упорный шарикоподшипник. Открутите шестигранную гайку от штока поршня. Снимите отдельные детали амортизационной стойки и пружину с помощью стяжки пружины.
Для установки передней пружины Фольксваген Пассат В6 насадите пружину с помощью стяжки пружин на нижнюю чашку амортизатора. Сначала сожмите пружину так, чтобы разгрузить верхнюю чашку пружины. На штоке поршня затяните новую шестигранную гайку. Разожмите стяжку и снимите ее с пружины. Установите амортизационную стойку.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Ремонт АКПП B6
Гидроблок
В случае возникновения ударов при переключениях 2-3, 4-5 и 5-6 передач, необходимо обратить внимание на состояние гидроблока. Производитель оборудует этот агрегат достаточно слабыми соленоидами. К тому же стружка и другие отложения, циркулирующие в КПП, достаточно быстро забивают эту часть трансмиссии
Проблема функционирования возникает в том случае, если замена масла в коробке Фольксваген Пассат Б6 не проводилась длительное время
К тому же стружка и другие отложения, циркулирующие в КПП, достаточно быстро забивают эту часть трансмиссии. Проблема функционирования возникает в том случае, если замена масла в коробке Фольксваген Пассат Б6 не проводилась длительное время.
Для ремонта необходимо:
- слить масло с системы;
- снять фильтр;
- открутить болты гидроблока и демонтировать его;
- прочистить клапаны;
- заменить соленоиды;
- высушить плиты.
После выполнения перечисленных действий необходимо собрать устройство заново.
Перегрев
Основная проблема возникновения перегрева автоматических коробок заключается в низком уровне давления в их системе. Данная неисправность возникает вследствие двух наиболее распространенных причин, таких как:
- недостаточный объем масла;
- выход из строя масляного насоса.
В подавляющем большинстве случае замена масла в коробке Фольксваген Пассат Б6 устраняет причину перегрева. Нужно не забыть прочистить патрубки и шланги от гари. В противном случае придется заменить масляный фильтр или насос. Иногда требуется замена радиатора или же установка дополнительного.
Ремонт планетарной передачи
Порой при переключениях передач АКПП в6 возникают рывки и толчки. В данном случае необходимо снять акпп и осмотреть планетарную передачу. Вполне вероятно, в ней перегорела часть фрикционов. Лучше всего их менять комплектами.
На всех фрикционных дисках роботизированных трансмиссий присутствуют специальные насечки. Они должны быть установлены в сторону направления вращения. Они заставляют масло в коробке намного быстрее циркулировать.
Гидротрансформатор
Для того чтобы отремонтировать гидротрансформатор Фольксвагена Пассат, мы рекомендуем его распилить на две части. Только таким образом можно добраться к внутренней части устройства и устранить вышедшие из строя детали.
Вилка и диски сцепления
В Volkswagen Passat автомат оснащен специальными вилками и дисками. Их основное предназначение заключается в упрощении процесса переключения передач с четных чисел на нечетные.
Если хотя бы одна вилка будет деформирована, возможен срыв передачи при резком ускорении автомобиля. В данном случае требуется полная замены поврежденных запчастей. Такие проблемы возникают, когда пробег автомобиля Фольксваген Пассат уже довольно значительный.
Замена сайлентблоков задней балки Volkswagen Passat B5
Владельцам Volkswagen Passat B5 известно, что их задняя балка имеет в своей конструкции два сайлентблока, благодаря которым подвеска более мягче, и в тоже время сбитей. Так как рабочая часть сайлентблока относится к резино-техническим изделиям, она имеет свойства изнашиваться, в результате чего теряется поперечная устойчивость автомобиля и при проезде неровностей, возникают стуки в задней части. Если и на Вашем Passat B5 возникают подобные симптомы, то сайлентблоки задней балки нуждаются в замене. Процедура совсем несложная. Работая с ямы нет необходимости снимать колесо.
Перед тем как приступать, следует вокруг корпуса сайлентблоков обвести контур при помощи мела или строительного маркера, чтобы новый установить на то же место и не нарушить углы развал-схождения. Переходим к самой замене. Сначала домкратиться сторона, на которой будет меняться сайлентблок. Под балку нужно подложить упор или ещё один домкрат и опустить на автомобиль на него, тем самым разгрузив подвеску.
Сам корпус сайлентблока крепится к кузову тремя болтами, а к балке он прикручен одним болтом, проходящим через втулку в резиновой сердцевине. Желательно заранее это всё дело опрыскать WD-40, чтобы не было так проблематично их срывать.
Первым делом откручивается болт крепления к балке накидной головкой на 21, и затем головкой на 18 откручиваются болты крепления к кузову.
Сайлентблок у вас в руках.
Как правило, задние сайлентблоки ходят достаточно долго — более 100 тыс. км. Конечно, эта цифра напрямую зависит от их производителя и от манеры езды водителя. В целом, такую работу приходится проводить довольно редко.
Теперь новый сайлентблок устанавливаем на место прежнего и закручиваем все болты крепления, но не до конца! Сначала нужно отрегулировать положение корпуса сайлента так, чтобы он стоял точно по контуру старого. Так как в корпусе отверстия большие относительно тела болта, то корпус сайлентблока во время затяжки можно двигать. Для этого по надобности можно с разных сторон постучать молотком и добиться точного совпадения корпуса с метками и только тогда можно затягивать три болта крепления корпуса к кузову.
После этого убираются все подпорки, и сам автомобиль опускается на колесо. Теперь нужно покачать автомобиль, чтобы сам сайлентблок «уселся» на своё место, после чего болт крепления сайлентблока к балке можно затягивать до конца. Такой способ затяжки сайлентблоков наиболее правильный, так как если затянуть его на весу и опустить автомобиль, сайлентблок может порваться или же если он порвётся не сразу, то сделает это на первой кочке. Это обусловлено тем, что у целого сайлента, рабочий ход около 7 градусов и затягивая его на весу, этот рабочий ход сводится к нулю, а прилагая дополнительную нагрузку на скручивание — он попросту рвётся.
Замена амортизатора и всех деталей передней стойки Volkswagen Passat B6 2005 — 2010
Кодировка большинства сменных деталей в этой статье несет в себе основную неизменную часть и последние 1-2 буквенных знака (помечены двумя точками в разделе «Деталей и расходников»), которые обозначают дополнительный параметр, который необходимо подбирать по условиям эксплуатации и личным предпочтениям соотношения жесткости/управляемости/комфорта.
Чтобы провести замену амортизатора, необходимо сначала снять с автомобиля всю стойку в сборе. Как это сделать описано в этой статье.
В случае если заменяется все полностью, в том числе и пружина, то можно пропустить пункты о разборке снятой старой стойки и сразу перейти к пункту 7.
1. Зажмите снятую стойку в тиски. Учитываем то, что пружина была стянута еще в процессе демонтажа стойки. Если нет, то стяните пружину стяжкой.
2. Открутите центральную гайку. Для этого вставьте в ее центр и удерживайте шестигранник (можно для удобства удлинить его какой-то насадкой). Открутите гайку накидным или рожковым ключом на 14.
Примечание:
Если центральная гайка «прикипела» и ее не получается открутить сразу, то нужно обработать ее сначала аэрозольной смазкой типа WD-40 и подождать немного. После этого, на гайку можно надеть головку, закрепить ее шестигранником с насадок и крутить уже саму головку.
3. Снимите опору амортизатора вместе с отбойником.
4. Снимите подшипник опоры.
5. Снимите пружину с амортизатора.
6. Возьмите старый амортизатор и попробуйте сжать/расжать его шток, а также подергайте шток в поперечном направлении.
Амортизатор подлежит замене, если на нем есть потеки масла, либо его шток легко сжимается, расжимается («выстреливает») или люфтит при перемещении в стороны. Замените также остальные изношенные детали новыми.
7. Прокачайте новый амортизатор несколько раз, просто сжимая уперев его в землю и надавливая своим весом, а потом отпуская, чтобы он возвращался в расжатое положение.
Примечание:
Рекомендуется после этой процедуры не ложить амортизатор, он должен остаться в вертикальном положении, так как будет устанавливаться на автомобиль.
8. Если устанавливается новая пружина, то сожмите ее стяжкой. Установите на новый амортизатор пружину. Следите за тем, чтобы ее нижняя часть правильно села на опорную чашку амортизатора и концом уперлась в выступ на чашке амортизатора.
9. Соедините подшипник с пыльником и наденьте из на шток амортизатора.
Подшипник опоры амортизатора
10. Наденьте отбойник с опорой и закрепите все центральной гайкой.
Верхняя опора амортизатора
11. Установите собранную стойку на автомобиль в последовательности обратной снятию.
Примечание:

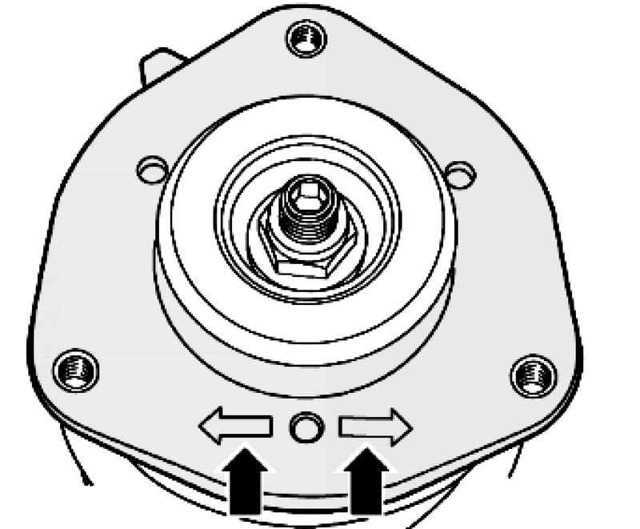

На верхней опоре должны быть нанесены стрелки, которые указывают как ее правильно установить. Стрелки должны совпадать с направлением движения автомобиля.
Задняя балка подвески автомобиля
Обратите внимание на углы установки, такие как схождение и развал, для проверки задней оси автомобиля. Обычно механики в автосервисах говорят, что задняя балка не регулируется. В большинстве случаев так и есть.
Ещё одна важная проблема — это коррозия задней оси
Известны случаи, когда в результате коррозии задней балки VW Golf или Jetta, и у того же Ford Focus рассыпались втулки (сайлентблоки) соединяющие балку с кузовом.
Изношенные сайлентблоки вызывают посторонние шумы. Признаки того, что сайлентблоки задней балки автомобиля вышли из строя являются звуки скрипа, стука и скрежета при езде по неровной дороге, в поворотах, на кочках и «лежачих полицейских»
В большинстве случаев так и есть.
Ещё одна важная проблема — это коррозия задней оси. Известны случаи, когда в результате коррозии задней балки VW Golf или Jetta, и у того же Ford Focus рассыпались втулки (сайлентблоки) соединяющие балку с кузовом.
Изношенные сайлентблоки вызывают посторонние шумы. Признаки того, что сайлентблоки задней балки автомобиля вышли из строя являются звуки скрипа, стука и скрежета при езде по неровной дороге, в поворотах, на кочках и «лежачих полицейских».
Проверьте изоляторы (опоры) задних пружин на наличие повреждений и высыхание. Убедитесь, что нижние втулки стоек и верхние опоры амортизаторов не имеют признаков износа или не деформированы, и есть ли они вообще на месте.
Большинство конструкций с балкой можно отрегулировать путем установки прокладки между балкой и ступицей колеса. Некоторой корректировки углов таким образом можно добиться. Но, если ось с балкой на VW отрегулировать не удается и на стенде развал схождения регулировочные углы не соответствуют параметрам, то необходима замена всей задней балки автомобиля. Проверка установочных углов регулировки развала схождения фольксваген делается на стенде схождения развала. Это специальное гаражное оборудование автосервиса.
VW-Pointer Club
Фото отчет по замене сайлентблоков подрамника.
Ну вот наконец то потеплело и руки дошли до ремонта подвески. Замена повторная усиленных сайлентблоков рычагов, прошли они 55-60 тыс. и были уже порваны, замена повторная левой шаровой, пробег тоже 55-60 тыс.км, правая шаровая еще ходит, хотя менял их парой, рулевые наконечники первая замена пробег 135 тыс, втулки рулевых тяг еще живые менять не стал, менялись они один раз, опорные подшипники родные, их тоже не менял, сайлентблоки подрамника передние были в трещинах, заменил их на аудюшные, задние в норме.
Рычаги сняты, снимаем подрамник открутив 4 болта от днища кузова и 2 гайки от опор двигателя, предварительно подложив под КПП бруски для удержания КПП и ДВС.
Родной сайлентблок передний

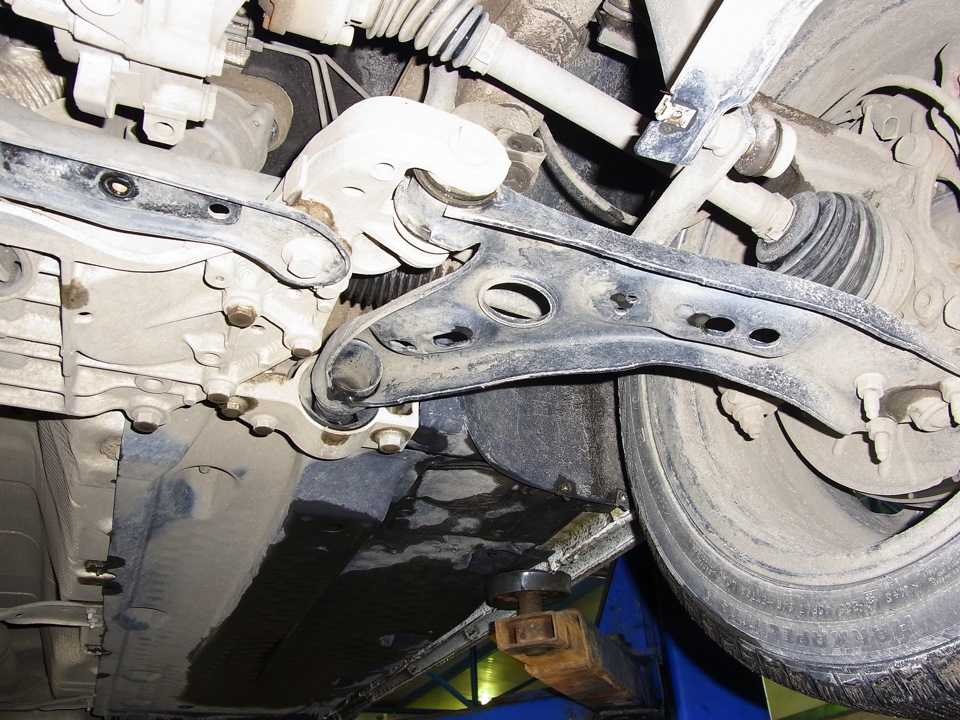

Общий вид со снятым подрамником
Сайлентблоки передние слева родной справа аудюшный, разница только в высоте родной выше на 9 мм, и диаметр под болт у родного М12, у аудюшного М10
Выбиваем старый сайлент, выскакивает легко после пары ударов молотком, отчищаем посадочное место от ржи и слегка смазываем
На фото сайлент вставлен от руки
Далее для запрессовки используем съемник
Ну вот втулка на месте, со второй та же самая процедура
Новая втулка на месте
И далее рассверливаем отверстие во втулке под М12, это для меня и было из всего процесса замены самое долгое занятие, то ли сверла такие, то ли металл сайлента крепкий, так сверлил пару часов, сильно сверла садились
И вот все готово к обратной сборке, процедуру по ремонту проводил сам, без помощника, подрамник не так и тяжел справился сам.
Устанавливаем подрамник, наживил его для начала на гайки крепления подушек двигателя, сперва справа затем слева
Когда начал затягивать гайки подрамника, то обнаружил такой нюанс, сразу его не заметил, подрамник на Пони регулируется в поперечном направлении влево или вправо, на подушках есть направляющие шлицы, подрамник можно двигать, поэтому при разборе нужно запомнить как он стоял, я этого не учел, поставил его сразу как попало, но потом понял что к чему, так как след от гаек креплений подрамника к подушкам был виден я и пододвинул его как он был ранее.
Поочередно по диагонали наживляем болты рамы к кузову, болты я садил на фиксатор резьбы
Высоту сайлента компенсировал тремя шайбами М12, получилось так
Затягиваем все болты поочередно каждый
И после протягиваем все динамой по мурзилке 110 Ньютонов, и рама висит
Сделал развал, все сошлось, теперь смотрим как будут себя вести замененные втулки, как то так.
-
