Как снять поддон на ваз 2107

Признаки и первые действия

Основной приметой того, что прокладка пришла в негодность, и требуется ее поменять, являются масляные потеки по периметру поддона самого масляного картера, в сторону блока цилиндров. Однако такое явление может быть вызвано и недостаточной затяжкой крепежных болтов. На новой машине их могли недотянуть при сборке; на уже «езженой» болты могли расшататься в ходе эксплуатации. Первым делом их надо хорошо обтянуть – сильно, но плавно, дабы не сорвать резьбу или головку.

Подтеки масла для достоверности дальнейших наблюдений за «здоровьем» машины требуется вытереть. Если они появятся снова, значит, прохудилась прокладка, и ее неизбежно придется менять. Бывает, что такая беда приключилась посередине пути. Допустима временная герметизация с использованием герметика. Однако, добравшись до финиша, нужно срочно заняться уплотнителем.

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
2. Снять защиту двигателя при ее наличии.
3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
14. Два болта находятся с одной стороны.
15. И еще один расположен с другой.
16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
17. Снятый поддон подлежит комплексной очистке и промывке.
18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

https://youtube.com/watch?v=NcbvUfzsEew%3F

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства — эти вопросы мы сегодня и разберём.

Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Где находится поддон картера и его прокладка?

Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?

Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:

• Прежде чем начать работу, загоните свой автомобиль на смотровую яму.
• Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)
• После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)
• Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:

В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

• Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.
• И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:

Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена поплавка в бензобаке ваз 2107, снятие и установка с фото

Замена диодного моста на ваз 2112, для чего нужен, как определить неисправность, причины поломки

Как снять головку на ваз 2109

Как заменить тросик открывания капота на ваз 2107

ВАЗ 2110 как поменять лягушку на автомобиле, диагностика и замена

Как заводить ваз с толкача

Как снять панель приборов на ваз 2114 для замены лампочек

Ваз система смазки двигателя

Снятие поддона двигателя на ВАЗ 2107 и замена прокладки

Поддоном картера двигателя называется деталь, расположенная внизу автомобиля. Картер с поддоном — это одно и то же, поэтому в быту вовсе не обязательно использовать это словосочетание. Детально о том, что это за деталь, зачем она нужна, а также как снять поддон на ВАЗ 2107, рассмотрим в материале.

ЭТО ИНТЕРЕСНО: Замена фазорегулятора рено меган 2

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Для начала автомобиль следует расположить на смотровой яме или эстакаде. Проводить работы под днищем без расположения автомобиля на яме или эстакаде, попросту очень неудобно.
На следующем этапе следует приступить к демонтажу защиты, которая крепится 4 болтами.
После снятия защиты требуется выкрутить пробку для слива масла. Если после выполнения процедур планируется поменять масло, то рекомендуется двигатель перед выкручиванием пробки прогреть до 40-60 градусов. Перед вывинчиванием пробки нужно подставить емкость, в которую будет стекать масло. Для этого можно использовать старую пластиковую канистру из-под масла.
Далее необходимо из-под капота произвести ослабление гаек крепления двух подушек двигателя. Гайки нужно ослабить, но не вывинчивать их полностью, чтобы исключить вероятность смещения двигателя. После ослабления гаек, надо приподнять двигатель, чтобы извлечь крышку. Без его поднятия, картер извлечь на семерке не удастся.
Для поднятия двигателя существуют разные способы. Первый способ заключается в применении траверсы в виде деревянного бруска, который укладывается параллельно радиатору. Через траверсу пропускается шпилька, предварительно закрепленная к мотору. Завинчивание гайки на шпильке приводит к тому, что двигатель медленно поднимается. Второй способ подразумевает применение лебедки. Третий способ самый простой и более доступный — использование ромбовидного домкрата, который располагается под коробкой и, воздействуя на нее, происходит поднятие двигателя. Когда двигатель упрется в гайки кронштейнов крепления подушек, можно продолжить дальнейшие манипуляции по замене нижней крышки.

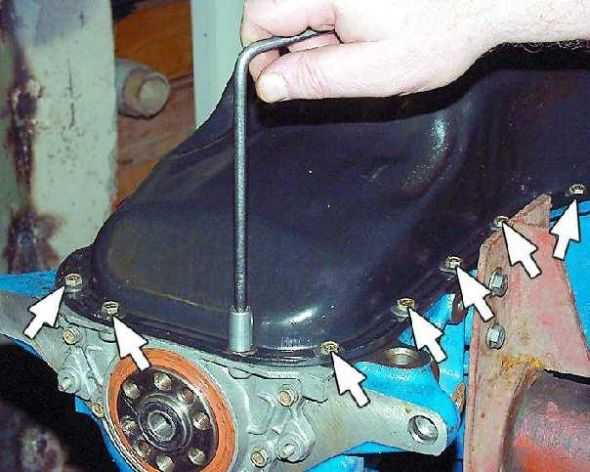

По периметру необходимо вывинтить все болты крепления картера, которых в общем количестве 19 штук

Эти болты завинчены вместе с гайками, поэтому при их вывинчивании, важно не потерять их. К некоторым болтам трудно добраться, поэтому для этого рекомендуется пользоваться специальными шарнирными ключами с накидными или торцевыми головками.
После этого можно приступать к демонтажу крышки, а также последующей ее замене. Новый картер должен иметь аналогичную конструкцию

После смены процесс сборки выполняется в порядке обратном демонтажу.

Новый картер должен иметь аналогичную конструкцию. После смены процесс сборки выполняется в порядке обратном демонтажу.

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой. Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее

Особенности замены прокладки рассмотрим далее

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

4. Масляный картер

Установка промежуточной рамы

Примечание: Внешний вид промежуточной рамы может отличаться в зависимости от версии, но принцип одинаков для всех версий. Некоторые двигатели не имеют промежуточной рамы, но оснащены более прочным алюминиевым поддоном картера. Однако прокладка и способ установки аналогичны тем, что применяются с промежуточной рамой.

1. Очистите уплотнительные поверхности промежуточной рамы на блоке цилиндров. С помощью скребка соскребите остатки силиконового герметика. Протрите начисто всю уплотнительную поверхность с использованием моющего средства на спиртовой основе.

2. Установите новую прокладку на промежуточную раму.

Примечание: Прокладка имеет резинометаллическую конструкцию и устанавливается маркировкой в сторону промежуточной рамы.

3. Вставьте болты в 4 обрезиненных отверстия, чтобы они оставались на месте в ходе установки. Установите уплотнительные шайбы на болты, расположенные на внутренней стороне промежуточной рамы.

4. Нанесите 4 капли силиконового герметика 816 064 величиной с горошину (приблизительно 8 мм) на стыки на блоке цилиндров. Нанесите силикон на внешний край стыка с передней крышкой и на внешний край плиты привода ГРМ между стыками в задней части двигателя, как показано на рисунке.

Примечание: При нанесении силиконового герметика в центре вместо внешнего края прокладка может быть повреждена и могут возникнуть протечки.

5. Используйте гидравлический стоечный подъемник (2 333 911) или аналогичное приспособление, чтобы поднять промежуточную раму на блок цилиндров. Сначала вверните болты по углам, чтобы правильно закрепить прокладку и промежуточную раму, затем снимите монтажное приспособление и вверните остальные болты.

Последовательность затяжки болтов крепления промежуточной рамы к блоку цилиндров

Назначение детали

Масляный поддон в конструкции двигателя играет роль бака. Хотя конструктивно деталь не представляет собой ничего сложного, но при этом на нее возлагается целый ряд следующих задач:

1. Хранение масла, которое заливается в двигатель для смазки внутренних деталей. Масло скапливается в поддоне, и при функционировании ДВС, оно всасывается маслонасосом через маслоприемник, и подается по каналам к рабочим деталям двигателя.
2. Предотвращение расплескивания смазочного вещества при движении автомобиля.
3. Защита масла от негативного воздействия внешней среды.
4. Охлаждение смазки, которая нагревается от двигателя.
5. Сбор продуктов выработки КШМ, таких как мелкая металлическая пыль и более крупные частицы.
6. Охлаждение двигателя. Находящийся внизу поддон при движении автомобиля охлаждается, и тем самым забирает тепло от двигателя, снижая его температуру.

Для изготовления поддонов двигателя используются различные материалы. Это может быть штамповка или литье, а также комбинированные варианты. Забегая наперед, нужно сказать о том, что на автомобилях Ланос используются масляные картеры двигателя из алюминиевого и металлического сплава. Почему так, и что все-таки лучше для автомобиля, выясним далее.

Последствия

Если ничего не предпринимать, повреждение системы вентиляции может привести к негативным последствиям.

Как правило, они проявляются следующим образом:

1. Обеднение топливной смести из-за неучтенного подсоса воздуха. Как следствие, ЭБУ дает команду на увеличение времени впрыска. В результате появляется плохая тяга на низких оборотах и их «плавание» при отпускании педали акселератора.
2. Пропуск зажигания, который не удается устранить заменой свечей и катушки зажигания.
3. Создание сильного разряжения под крышкой клапанов, что негативно сказывается на состоянии смазывающей системы и сальников.

К этому всему можно добавить признаки неисправности, о которых упоминалось выше — повышение «прожорливости» двигателя, появление течи масла и т. д.

Комплекс проблем может быть огромен, поэтому задача автовладельца своевременно принять меры.

Замена

Обнаружив первые признаки нарушения герметичности поддона, следует немедленно заменить прокладку. Но также проблема может быть вызвана пробоем самой «ванны». В таком случае внимательно осматриваем поверхность поддона на предмет механических повреждений – трещин и т. д. При их наличии следует заменить картер или отремонтировать (в зависимости от масштаба повреждения).

Чтобы заменить такую деталь, как прокладка поддона двигателя, нам нужно загнать автомобиль на смотровую яму либо вывесить его переднюю часть при помощи домкрата (хотя бы с одной стороны)

Поскольку элемент находится внизу, важно обеспечить качественное освещение при помощи переносной лампы. Важный момент – если замена производится в холодное время, предварительно следует прогреть масло

Дайте двигателю поработать несколько минут на холостых оборотах.

В зависимости от конструктивных особенностей, требуется снять металлическую защиту картера.

Она устанавливается нештатно – обычно с завода автомобиль идет с пластиковыми брызговиками двигателя.

Поскольку картер является неким резервуаром для масла, при его демонтаже нужно слить всю смазочную жидкость. Для этого откручиваем сливную и заливную пробку (последнюю – чтобы не образовалось вакуума в системе, дабы масло быстро стекло наружу). Предварительно следует подложить емкость у поддона. Обычно на легковых автомобилях используется до 4-5 литров масла. При отсутствии смотровой ямы нам будет трудно разместить здесь ведро – нужна плоская емкость. Для этого берем старую канистру и срезаем с нее «боковину». Откручиваем пробку и ждем, пока оттуда не стечет вся жидкость.

На следующем этапе нам предстоит тщательно вымыть внешнюю часть поддона. Обычно на его поверхности скапливается много пыли (поскольку это самая нижняя часть автомобиля). А если пробило прокладку, то на поддоне будут еще и масляные потеки. Убрать их крайне тяжело. Нужно использовать обезжириватель в виде спрея.

При помощи ключа «на 10» откручиваем болты крепления картера. Также не забываем о болтах, что находятся над балкой и возле коллектора резонатора. Далее аккуратно снимаем поддон, поддев минусовой отверткой места стыков.

Что это за услуга?

Масляный поддон — металлический контейнер, содержащий моторное масло. Прокладка масляного поддона уплотняет стык масляного поддона и картера двигателя. Двигатель имеет много подвижных деталей, которые нуждаются в смазывании моторным маслом. Без моторного масла детали будут наносить повреждения друг другу. Масляный поддон и прокладка расположены под автомобилем, в нижней части картера двигателя. Прокладки стареют и со временем начинают течь. Вы увидите следы масла под автомобилем. При утечке масла может сработать предупредительный световой индикатор на панели приборов. Если Вы продолжите движение при недостаточном уровне масла, существует риск серьезного повреждения двигателя. В нашем автосервисе вы можете заказать многие разновидности работ по техническому обслуживанию и ремонту автомобиля, также нашими мастера выполняется замена прокладки масляного поддона и замена стартера на высшем уровне . Мы обладаем самым современным оборудованием и высококвалифицированными сотрудниками с большим опытом работы. Рассмотрим более подробно, что такое прокладка масляного поддона и что представляет процесс её замены.

Масляным поддоном называется металлический контейнер, в котором содержится моторное масло. Стык между картером мотора и масляным поддоном уплотнен при помощи специальной прокладки. Масло необходимо двигателя, потому что в его конструкции содержится большое количество подвижных деталей, и без использования масла они буду причинять повреждения друг другу.

В нижней части картера мотора располагаются масляный поддон и прокладка. Как и любые прокладки из резины, прокладка масляного поддона со времен изнашивается и начинает допускать течь, в результате чего под машиной можно увидеть следы от масла. В этом случае, если приборы работают исправно, может загореться предупредительный индикатор. Если ездить на автомобиле при недостаточно количество масла, то это легко может привести к серьезным неисправностям мотора. Замена прокладки клапанной крышки так же препятствует утечке масла.

Снятие масляного поддона

• Когда все будет готово, ослабьте все болты, расположенные вокруг фланца поддона. Иногда вам нужно использовать рукояти-трещотки, удлинитель с храповым механизмом, чтобы лучше достать некоторые болты.
• Затем закончите удаление всех болтов и снимите поддон с нижней части блока цилиндров руками, если это необходимо. Если он кажется застрявшим, слегка постучите по нему резиновым молотком.* Однако, когда поддон не ослабнет, убедитесь, что вы удалили все крепежные болты, и никакой другой компонент не удерживает его на месте.* Если это не сработает, используйте резак для прокладок, чтобы разрезать уплотнение, продвигая резак с помощью резинового молотка между фланцем и блоком двигателя в нескольких местах вокруг поддона. Не используйте отвертку, чтобы освободить поддон, иначе вы можете повредить его или сопряженную поверхность двигателя.
• После того, как вы сняли его, проверьте нижнюю поверхность на наличие металлической стружки. Вы можете найти несколько стружек, но их большое количество может указывать на чрезмерный износ некоторых компонентов двигателя. При необходимости обратитесь в ремонтную мастерскую.
• Тщательно очистите в месте прилегания поддона. Вы должны удалить старый материал прокладки и налет. Скребок для прокладок ускоряет выполнение задачи без повреждения поверхности.
• После удаления любых следов прокладки или силикона используйте растворитель для очистки сопрягаемых поверхностей и при необходимости промойте противень холодным моющим средством. Если смазку и силикон трудно удалить, используйте очиститель карбюратора или обезжириватель двигателя и проволочную щетку для снятия этого герметика.
• Затем проверьте поддон на наличие повреждений, таких как трещины, и дважды проверьте фланец поддона на наличие изгибов. Вы можете сделать это, положив его на плоскую поверхность. Стеклянная поверхность прекрасно подходит для этого.* Внимательно осмотрите, где встречаются фланец и стекло, особенно вокруг отверстий для болтов.* Вы не должны видеть пробелов. В противном случае выровняйте фланец легкими ударами молотка по изогнутым участкам.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Признаки

Первый признак, по которому можно распознать негерметичность прокладки – это течь масла в местах соединения поддона с ДВС. Но поскольку данный элемент является самой нижней точкой двигателя, не всегда можно вовремя распознать поломку. Причем масштаб проблемы может быть разным – от легкого «запотевания» до черных масляных луж. Первый вариант еще не так страшен для автовладельца. Некоторые водители ездят с этим годами. Однако если после непродолжительной стоянки на асфальте образовались масляные потеки, стоит осмотреть состояние поддона.

Также потерявшая свою герметичность прокладка поддона влияет на уровень масла. Он постепенно будет снижаться. Насколько интенсивно будет уходить масло, зависит от масштаба трагедии. Ездить на «сухом» двигателе крайне опасно. Раз в тысячу километров специалисты советуют проверять уровень на щупе. Он должен находиться выше средней отметки.

Если оно на минимуме, мотор будет испытывать масляное голодание. Вкладыши, кольца и прочие элементы работают «на сухую» — образуется эллипсность цилиндров и другие проблемы.

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

• слабо затянутый болт поддона картера;
• износ прокладки;
• слабая затяжка сливной пробки;
• трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

Масляный поддон Mercedes-Benz W124

Общие сведенияПредупреждение

При снятии масляного поддона необходимо использование грузоподъемного механизма. При установке масляного поддона необходимо использовать новую прокладку и новые гайки крепления выхлопной системы.

СнятиеУстановка стальной пластины с вырезом на перегородку моторного отсека

Расположение болтов крепления масляного поддона

1 – болты крепления масляного поддона к коробке передач; 2 – болты крепления масляного поддона к блоку цилиндров двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора. 2. Снимите воздушный фильтр. 3. Снимите брызговик двигателя. 4. Снимите передний стабилизатор поперечной устойчивости. 5. Слейте с двигателя моторное масло. 6. При наличии отсоедините электрический разъем от датчика уровня масла, установленного в масляном поддоне. 7. Снимите кожух вентилятора радиатора и расположите его над крыльчаткой вентилятора. 8. Отсоедините приемную выхлопную трубу от выпускного коллектора. 9. Отвинтите гайки и снимите выхлопную трубу с кронштейна на коробке передач. 10. Для защиты трубок и перегородки моторного отсека установите стальную пластину с вырезом на перегородку моторного отсека (см. рис. Установка стальной пластины с вырезом на перегородку моторного отсека). 11. Снимите центральную рулевую тягу и амортизатор рулевого управления. 12. Отвинтите два нижних болта крепления коробки передач к двигателю. 13. Зацепите двигатель стропами грузоподъ емного механизма и приподнимите настолько, чтобы вес двигателя воспринимался грузоподъемным механизмом. 14. С двух сторон двигателя отвинтите нижние болты крепления опор двигателя. 15. Для доступа к болтам крепления масляного поддона незначительно приподнимите двигатель. 16. Равномерно и в диагональной последовательности отвинтите болты крепления масляного поддона. Отмечайте расположение болтов, так как они имеют разную длину (см. рис. Расположение болтов крепления масляного поддона). 17. Снимите масляный поддон и извлеките его из-под автомобиля. Снимите прокладку масляного поддона.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите сопрягаемые поверхности масляного поддона и блока цилиндров двигателя. 2. Установите масляный поддон с новой прокладкой на блок цилиндров и закрепите болтами, затянув их требуемым моментом. 3. Опустите двигатель и ввинтите нижние болты крепления опор двигателя. 4. Снимите стропы грузоподъемного механизма с двигателя. 5. Ввинтите нижние болты крепления коробки передач к двигателю. 6. Установите амортизатор рулевого механизма и центральную рулевую тягу. 7. Используя новые гайки, закрепите выхлопную трубу на кронштейне коробки передач. 8. Подсоедините приемную выхлопную трубу к выпускному коллектору. 9. Установите кожух вентилятора радиатора. 10. Подсоедините электрический разъем к датчику уровня масла. 11. Установите передний стабилизатор поперечной устойчивости. 12. Проверьте, что маслосливная пробка установлена в масляном поддоне и установите брызговик двигателя. 13. Установите воздушный фильтр. 14. Опустите автомобиль и залейте в двигатель моторное масло. 15. Подсоедините провод массы к аккумулятору.

Видео про «Масляный поддон» для Mercedes-Benz W124

Мерседес 124 ,снимаем поддон двигателя.

Замена поддона мерседес 124

Замена поддона в мерседесе 124 двигатель 102

Как снять поддон картера на иномарке

Приводится инструкция для автомобиля Mitsubishi Space Star 1.6 2003 года. В данном случае поддон прикручен болтами и расположен над глушителем. Сначала необходимо слить масло и открутить болты крепления приемной трубы глушителя.

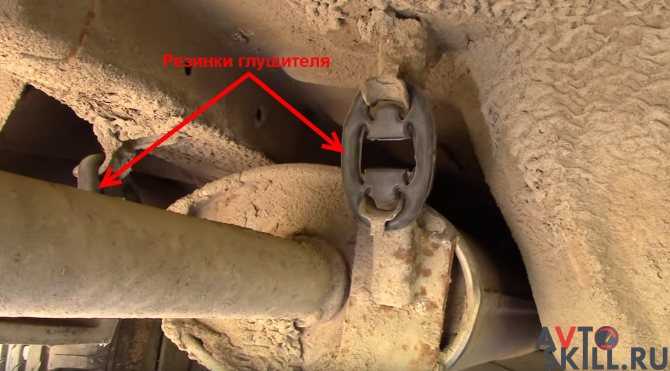

Теперь под глушитель ставят упор и снимают резинки (обычно их две штуки). Упор необходим для того, чтобы сильно не натягивался лямбда-зонд, и не повреждались провода.

Сначала придется открутить кожух коробки передач, которая мешает снять необходимую деталь — нужно снять сам кожух и пластинку под ним.

Кожух, который необходимо снять

Далее откручивают расположенные по периметру поддона болты (головкой на 10), за счет которых он держится держится.

После этого резервуар еще держится за счет герметика. Чтобы поддон начал отсоединяться, по его корпусу необходимо постукивать резиновой киянкой. Если запчасть еще неизношенная, нельзя ударять по ней слишком сильно, иначе можно пробить металл.

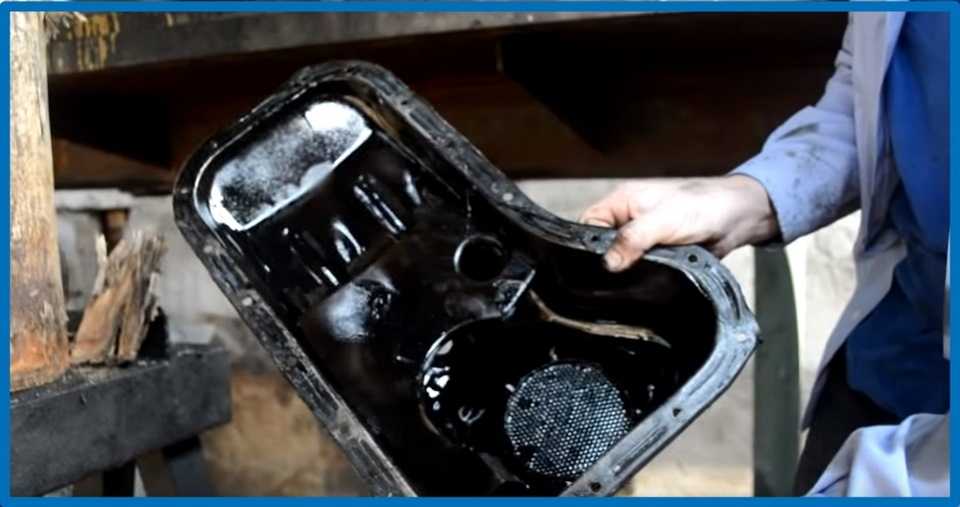

Теперь деталь легко отойдет

Важно после снятия проверять, в каком состоянии находится сетка маслосборника. Если имеются отложения, сетку откручивают и промывают в растворителе

Также важно удалить остатки герметика, после чего обработать поверхности обезжиривателем.

Старый и новые поддоны картера

Затем все собирается в обратном порядке.

Помимо приведенных инструкций, можно также посмотреть видео с пошаговым снятием поддона:

Вопросы обслуживания и замены башмаков натяжителей автомобилей ВАЗ

Башмак натяжителя в процессе эксплуатации не требует технического обслуживания. Однако с течением времени накладка башмака (или рабочая поверхность пластикового башмака) изнашивается и теряет свои характеристики, такой башмак уже не может обеспечить натяжение цепи с необходимым усилием и требует замены. О необходимости выполнить замену башмака свидетельствует характерный шум цепи, в запущенных ситуациях цепь и вовсе может проскакивать. Также следует выполнять замену башмака и в случае его деформации или механического повреждения (это обнаруживается только при ремонте или обслуживании двигателя, когда демонтируется крышка привода ГРМ).

Замена башмака натяжителя — не самая простая операция, поэтому к ней следует подходить ответственно. В общем случае работа выполняется в следующем порядке:

1. Демонтировать с силового агрегата грязезащитный щиток;
2. Снять ремень привода генератора;
3. Демонтировать вентилятор в сборе с кожухом и электромотором;
4. Демонтировать гайку крепления шкива коленвала, снять шкив;
5. Ослабить крепление поддона со стороны привода ГРМ;
6. Выкрутить болты крепления крышки привода ГРМ, аккуратно снять крышку (при этом следует отверткой поддеть крышку, чтобы ее нижняя кромка вышла из-под поддона);
7. Выкрутить болт крепления башмака натяжителя, снять башмак;
8. Установить новый башмак;
9. Установить все снятые детали в обратном порядке.

После установки нового башмака следует выполнить регулировку натяжения цепи, что выполняется с помощью натяжителя.

При своевременной замене башмака натяжителя привод ГРМ автомобилей «классического» семейства ВАЗ будет работать уверенно и надежно, обеспечивая качественное функционирование двигателя в любых условиях.
