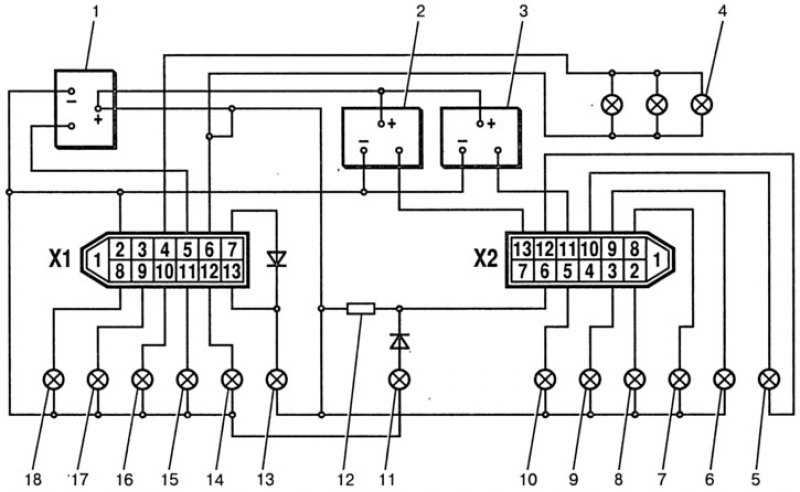

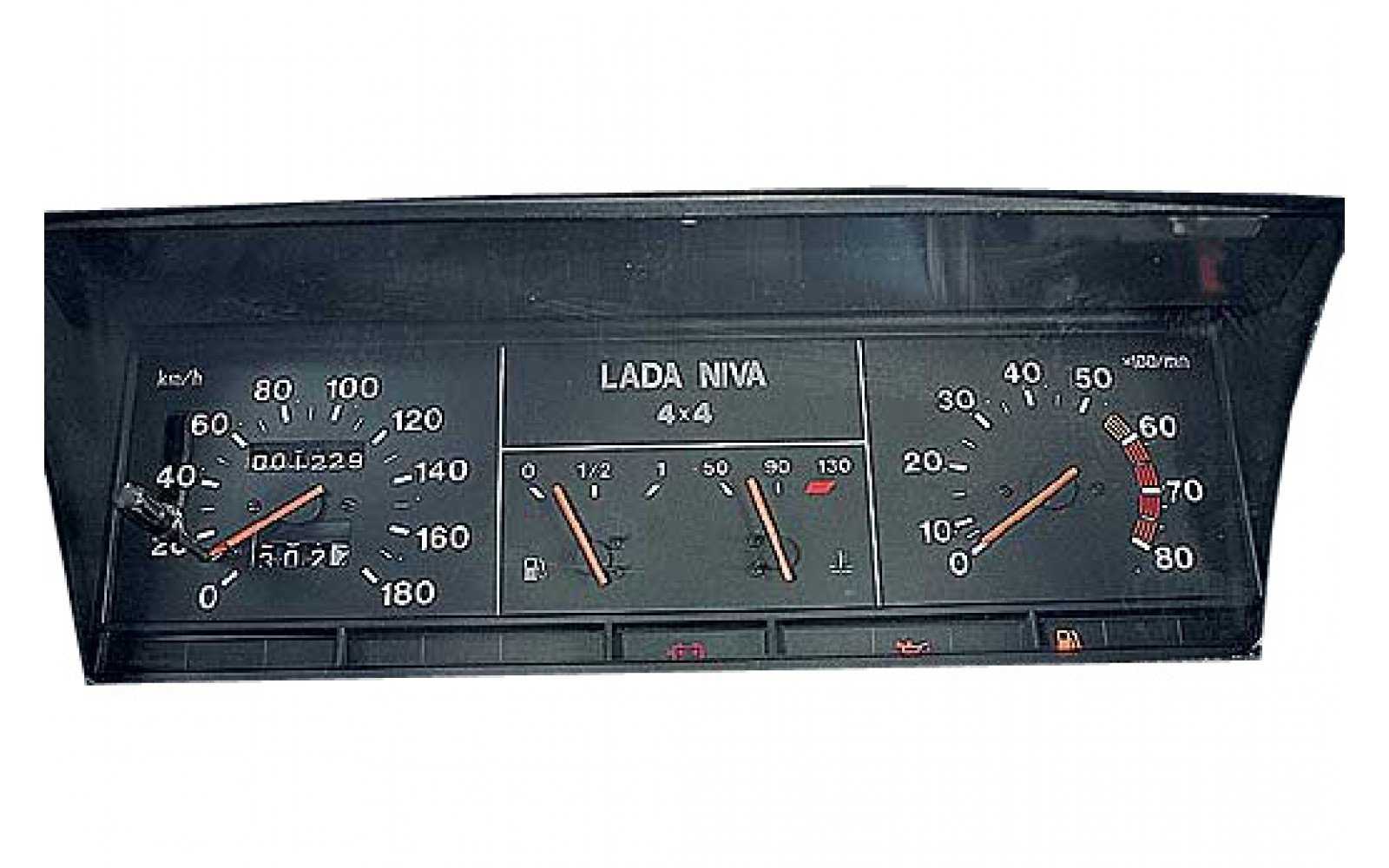

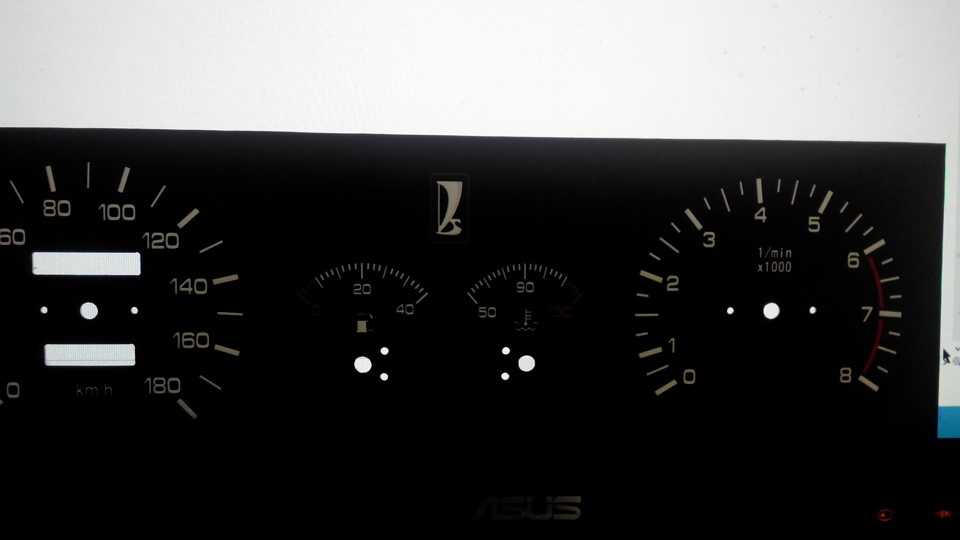

Схема и распиновка щитка приборов нивы 4х4 (ваз 2121, 2131)

Автомобильная приборная панель[править | править код]

Приборная панель автомобиля

Панель приборов, как средство отображения информации, в наибольшей степени определяет внутреннюю визуальную информативность автомобиля.

Существуют стрелочные и светодиодные приборные панели.

Любая автопанель приборов должна обеспечивать хорошую обзорность всех шкал и датчиков, установленных на ней, оставаясь достаточно простой в обращении, выдавать всю необходимую водителю информацию. Это, прежде всего:

• текущее состояние систем автомобиля, непосредственно обеспечивающих безопасность движения (тормозная система, автосигнальное оборудование и система пассивной безопасности>);
• характеристики движения (скорость, обороты двигателя, дистанция до впереди идущего объекта);
• правильность эксплуатации двигателя, ходовой части, трансмиссии, электрооборудования и всего автомобиля в целом;
• прочие сведения (текущее время, например).

Включает в себя обязательные контрольно-измерительные приборы, сигнальные лампы и органы управления основным и дополнительным оборудованием.

Как правило, красный цвет символов свидетельствует о возможных серьезных неисправностях либо же нерешенным вопросом безопасности транспортного средства, оранжевая или желтая расцветка индикаторов говорит о том, что тот или иной узел или механизм транспортного средства нуждается в обслуживании и даже ремонте, а что касается символов зеленого или синего цвета, то обычно они применяются только для того, чтобы проинформировать водителя о том, что все в автомобиле работает нормально.

Какие Лампочки В Панели Приборов Ваз 2110

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

Обозначения ламп индикаторов на панели устройств ваз 2110 — 15.

Многие автовладельцы сталкиваются с таким, казалось бы обычным вопросом. Что обозначают лампочки индикации на панели устройств?

Ну и откуда нам знать, все совместно они загораются только при включении зажигания, а когда одна из их зажигается во время движения, становиться малость неспокойно.

Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообщем половина не горели, потому я и не знал что это и зачем.А мой знакомый после покупки авто в Новороссийске, купил даже целую книжку по ВАЗ, из-за неведения этих лампочек.

• Обозначения на панелях устройств на всех ВАЗах фактически идиентично, просто размещение по-разному.
• Начнём по порядку.
• 1 — Температура охлаждающей воды, в градусах Цельсия.
• 2 — Тахометр, обороты мотора.
• 5 — Спидометр, скорость автомобиля в км/ч.

6 — Уровень горючего в баке. При остатке 5-7 л. зажигается жёлтая лампочка — предупреждение либо значок с изображением бензоколонки.

7 — Фактически вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.

Замена лампочек в приборной панели ВАЗ 2110 12

Поддержите лайком, оставляйте свои комменты, создадим чисто пацанский контент. Последующее видео будет про.

1. 9 — Низкий уровень тормозной воды, может быть она кое-где подтекает.
2. 10 — Включение дальнего света.
3. 11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).
4. 12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.
5. 13 — Контрольная лампа аварийной сигнализации — «аварийка».
6. 14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.
7. 15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).
8. 16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.
9. 17 — Индикатор включения стояночного тормоза.
10. 18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.
11. 19 — Лампочка воздушной заслонки (на карбюраторных двигателях)
12. Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.

— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.

— Сигнализатор непристёгнутого ремня — это понятно из рисунка.

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

• указатель уровня топлива;
• лампы освещения щитка;
• контроль правого и левого поворотов (по отдельности);
• тахометр;
• колодка со множеством штекеров;
• указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

• дальнего света;
• «аварийки»;
• CHECK ENGINE;
• заряда аккумулятора;
• стояночного тормоза;
• давления масла;
• воздушной заслонки (для моделей с карбюратором);
• работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

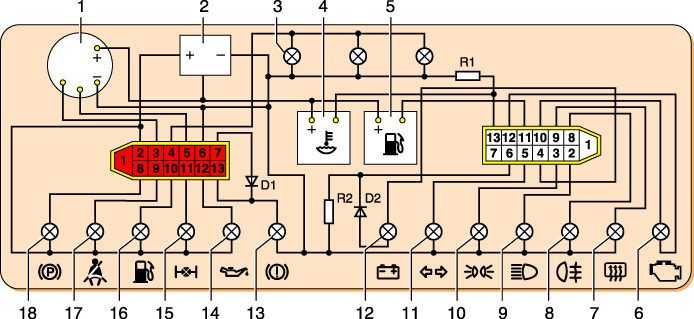

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

1. Массовый провод черного цвета.
2. Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
3. Желтый – высоковольтная подача на тахометр с катушки.
4. Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
5. Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
6. Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
7. Данный разъем не имеет цвета, он идет на дроссельную заслонку.
8. Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
9. 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
10. Аналогично предыдущему разъему.
11. 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
12. Вывод к клемме D генератора – коричнево-белый провод.
13. Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

1. Красно-синий – ведет к датчику внешней температуры.
2. Оранжевый – следует к предохранителю питания F19 + 12 вольт.
3. 2 массовых провода черного цвета.
4. Белый – ведет к выключателю освещения приборов.
5. Синий – к указателю правого поворота.
6. Сине-черный – к указателю левого поворота.
7. Сине-розовый – к датчику уровня тормозной жидкости.
8. Коричневый – ведет к бортовому компьютеру.
9. Серый – к спидометру.
10. Розовый – к указателю уровня топлива.
11. 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
12. Сине-белый – к выключателю аварийной сигнализации.
13. Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

• черный;
• красно-коричневый;
• желтый;
• красно-белый;
• зелено-белый;
• 2 провода коричневого цвета;
• пустой;
• красно-белый;
• синий;
• оранжевый;
• сине-коричневый;
• бело-коричневый;
• сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Нива органы управления 2121

1 — выключатель звукового сигнала.2 — щиток комбинации приборов.3 — рулевое колесо.4 — винт крепления щитка.5 — переключатель наружного освещения. При нажатии на плечо клавиши до первого фиксированного положения включаются габаритные огни, а до второго фиксированного положения -дополнительно фары.

При этом лампа в переключателе подсвечивает клавишу.6 — переключатель электровентилятора отопителя. При нажатии на плечо клавиши до первого фиксированного положения включается малая скорость элек-тровентилятора,а до второго фиксированного положения — высокая скорость.

При включении наружного освещения загорается лампа подсветки символа клавиши.7 — сопла обдува ветрового стекла.8 — центральные сопла системы вентиляции и отопления салона.9 — блок управления системой вентиляции и отопления салона.10 — выключатель обогрева заднего стекла.

15 — полка для аптечки, журналов и газет.16 — заглушка.17 — выключатель задних противотуманных огней. Противотуманные огни включаются при включенном свете фар в условиях ограниченной видимости (туман, снег, ливень) нажатием на плечо клавиши. При включении наружного освещения загорается лампа подсветки символа клавиши.

18 — гнездо для установки радиоаппаратуры. Установка радиоаппаратуры должна производиться только на аттестованном ПССС с обязательной отметкой в сервисной книжке.

ВНИМАНИЕ!Произвольная установка электропотребителей может привести к перегрузке электропроводки и пожару. ВНИМАНИЕ!Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге

В противном случае может произойти блокировка задних колес и занос автомобиля

ВНИМАНИЕ!Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге. В противном случае может произойти блокировка задних колес и занос автомобиля

24 — прикуриватель. Для пользования нажмите на кнопку патрона до фиксированного положения. Примерно через 15 с патрон автоматически вернется в исходное положение, готовый к применению. При включенном освещении приборов лампа подсвечивает гнездо прикуривателя.25 — рычаг блокировки дифференциала в раздаточной коробке.

26 — переключатель очистителя и омывателя заднего стекла. При нажатии на плечо клавиши до первого фиксированного положения включается стеклоочиститель, а до второго нефиксированного положения — дополнительно включается омыватель.27 — рычаг переключателя очистителей и омывателей ветрового стекла и фар.28 — педаль акселератора.

34 — блоки плавких предохранителей.35 — рычаг привода замка капота.36 — регулятор освещения приборов. Вращением рукоятки регулируется яркость освещения приборов и подсветка символов, если включено наружное освещение. (либо Резерв)37 — гидрокорректор фар.

Панель приборов «АПС» COMFORT ВАЗ 2121-2131 /Нива/ (под комбинацию приборов ВАЗ 21213)

ПРИМЕНЯЕМОСТЬ: ВАЗ 2121, 21213, 21214, 2131 (Нива) с комбинацией приборов ВАЗ 21213.

Оригинальный дизайн панели приборов COMFORT

, разработанный специально для автомобиля LADA 21213и последующих версий NIVA .

Данная панель приборов подходит и для более ранних версий, при условии выполнения требований изложенных ниже.

Панель приборов «АПС» COMFORT

качественно улучшает внутреннее пространство автомобиля, создавая дополнительные удобства для водителя и пассажира. Эргономичное расположение магнитолы в верхней части панели. Удобная компоновка клавиш управления. Увеличенный объём вещевого ящика и площади нижней полки.

Наличие углубления для вещей сверху панели и дополнительная полка для мелких вещей на блоке отопителя. Разделённый центральный воздуховод увеличенного сечения.

Панель приборов «АвтоПолимерСервис»

спроектирована таким образом, чтобы не производить никаких доработок при монтаже и использовать имеющиеся органы управления и приборы.

Каркас из АБС-пластика с металлическими усилителями и кронштейнами, что в свою очередь делает панель более безопасной при ударах и более долговечной, ввиду эластичности и равномерности теплового расширения при нагреве.

Навесные детали выполнены из твёрдого и чёрного АБС-пластика, покрытие идентично панели приборов в целом.

Способ установки и крепления – в штатные места: сверху на шпильки, четырьмя гайками М6, снизу винтами самонарезающими в усилительную балку. Блок отопителя (консоль) панели приборов фиксируется снизу на тоннеле пола.

В комплект входит:

• 1. Панель приборов;
• 2. Щиток комбинации;
• 3. Панель магнитолы;
• 4. Блок отопителя (консоль);
• 5. Вещевой ящик;
• 6. Полка;
• 7. Воздуховоды дополнительные – 2 штуки;
• 8. Дефлекторы воздуховодов (центральные) – 2 штуки;
• 9. Комплект крепёжных деталей.

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

x

Check Also

Толщиномер: для чего он нужен и стоит ли тратиться на его покупку При оценке технического состояния подержанной машины, первым делом …

Свеча зажигания (искровая свеча зажигания) – составной элемент системы зажигания, который обеспечивает образование искры для воспламенения топливно-воздушной смеси в камере …

Назначение и устройство антиблокировочной системы тормозов ABS (АБС) и как она работает В последние несколько лет оснащать автомобили антиблокировочной системой …

Настало время объясниться, что такое гидроусилитель руля, для чего он предназначен и как правильно ухаживать за ним. Так же рассмотрим, …

В настоящее время алюминий и его сплавы применяют во многих областях промышленности и техники. Прежде всего алюминий и его сплавы …

НЕКОММЕРЧЕСКОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «РУССКАЯ ТЕХНИЧЕСКАЯ ШКОЛА» Автомобиль состоит из трёх основных частей: Основные части автомобиля, в свою очередь состоят из …

Дню жестянщика посвящается

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

щиток приборов есть и от бизнеса с камминсом,а есть и обычная от крайслера. и подторпедная есть та и другая. есть битая бизнес с камминсом,хочется бизнесовскую торпеду воткнуть в свою. у меня крайслер

Добавлено через 12 минут 56 секунд только сейчас заметил,что выразился в первом сообщении не точно

На автомобилях Газель могут быть установлены три комбинации приборов: старого образца выпуска до 2003 года, нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218.

В комбинации приборов объединены все контрольно-измерительные приборы автомобиля.

Она включает в себя спидометр, счетчики общего и суточного пробега (в комбинациях старого образца выпуска до 2003 года и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4963 ЗМЗ-40522 и УМ З-4215 счетчики механического типа, а в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 счетчики расположены на первом жидкокристаллическом дисплее), электронный тахометр (от 0 до 6000 мин -1 ), часы и вольтметр на втором жидкокристаллическом дисплее (в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольные и сигнальные лампы, лампы подсветки.

Указатели температуры и уровня топлива электромагнитного типа.

В комбинации приборов нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 предусмотрена функция звуковой сигнализации при возникновении аварийной ситуации.

Кроме того, в ней применяются режимы «ночной» и «дневной» подсветки жидкокристаллических дисплеев для удобства просмотра показаний

Разработчиками комбинации приборов внедрен и режим самотестирования, который позволяет контролировать исправность работы стрелочных указателей, вывода информации на жидкокристаллические дисплеи, работоспособность аварийных сигнализаторов

Комбинация приборов неремонтопригодная, поэтому в случае выхода приборов из строя ее заменяют в сборе.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Неисправности систем стабилизации

Надписи Trac, DTC, VSA, TCS. Такие лампочки обозначают проблемы с антипробуксовочной системой, которая может иметь различные названия — TRAC (Traction and Active Traction Control), DTC (Dynamic Traction Control), TCS (Traction Control System). Антипробуксовочная система связана с тормозной, поэтому в случае проблем с последней могут быть ошибки и по DTC.

Надпись КDSS. Ошибка по KDSS (Kinetic Dynamic Suspension System) означает, что система кинетической стабилизации подвески неисправна.

Значки спуска/подъема в гору. Подсветка этих индикаторов носит информационный характер и отображает состояние вспомогательных систем подъема или спуска в гору. Могут присутствовать на машинах, в списке оборудования которых значатся системы помощи при трогании с места и поддержания постоянной скорости.

Надписи ESP BAS. Обнаружена неисправность с системой помощи при экстренном торможении ESP (Electronic Stability Program) и стабилизации BAS (Brake Assist System). Обе системы связаны друг с другом, поэтому на лампочке изображены аббревиатуры двух систем сразу.

Надписи VDC OFF, DSC OFF, VCS OFF. Все эти лампочки означают отключение системы стабилизации (Stability Control), отвечающей за выравнивание автомобиля в экстренных ситуациях (например, при заносе). У разных производителей данные системы именуются по-разному.

Индикатор горного тормоза. Если этот значок горит зеленым — означает активацию системы горного тормоза. Если горит желтым — она отключена или неисправна. Выключатель, как правило, находится на подрулевом переключателе.

Восклицательный знак в треугольнике и стрелка. Отключена система динамической стабилизации автомобиля -Vehicle Stability Control (VSC) или Dynamic Stability Control (DSC).

Восклицательный знак в треугольнике и надпись 4×4. Неисправность в системе полного привода.

Колесо со стрелками или надпись BAS.Проблемы с системой помощи при экстренном торможении автомобиля BAS (Brake Assist System) еще эту систему именуют в народе «дотормаживатель». Ошибка по этой системе приводит к отключению антипробуксовочной системы ASR (Automatic Slip Regulation, Acceleration Slip Regulation, Anti-Slip Regulation).

Надпись IBA OFF. Не работает система интеллектуальной помощи во время экстренного торможения IBA (Intelligent Brake Assist). Отвечает за автоматическое срабатывание тормозной системы в случае вероятности столкновения.

Скользящая машина. Датчики обнаружили проскальзывание колес, в этом случае может быть активирована система стабилизации.

Скользящая машина с гаечным ключом, в треугольнике, надпись SLIP.Система стабилизации неисправна, в обычных условиях не мешает управлению автомобилем, но в экстренной ситуации «искусственный интеллект» ничем не поможет.

Как снять щиток приборов на газели Next

Примерно те же ощущения испытывают сваперы, впервые столкнувшись с подобными изделиями. Вот я и подумал, чем бы заняться в пятницу вечером? Может, пошевелить стрелками?

Чтобы оживить такую приборку, нужно или иметь родные моторные мозги-источник цифрового сигнала (хотя их вы скорее всего продадите другому счастливчику-газелисту вместе с замечательным двигателем системы «Камень»), или что-нибудь, эти мозги заменяющее (выдающее те же команды). Или можно заменить приборку на какую-нибудь старую. У каждого варианта несомненно есть свои плюсы и минусы.

В следующих видеороликах компьютер с мышкой будет заменен на коробочку — преобразователь данных из формата Toyota цифровой шины в газелевскую. После чего приступим к приборкам Ford, VW.

За предоставленное на растерзание оборудование спасибо Мише и Денису, вы лучшие =) Надеюсь что предсерийные макеты будущего устройства можно будет испытать уже в этом году. Устройство как обычно будет универсальным, т.е. будет годиться для любой машины с цифровой приборной панелью (CAN или MPX/BEAN)

Схема установки автосигнализации Starline B94 на автомобиль ГАЗель-Next с 2012 года

Автосигнализация Starline B94 — сигнализация с автозапуском двигателя, дальность управления 2000 метров

Снимаем щиток приборов ГАЗель Next. Для этого демонтируем подторпедник, далее открутив 4 самореза снимаем рулевой кожух. Снимаем накладку щитка приборов и отвернув 4 самореза крепления, снимаем сам щиток

Блок сигнализации устанавливаем за щиток приборов

Подключаем «массу» сигнализации за щитком приборов

В разъеме щитка приборов подключаем контроль ручного тормоза согласно схеме 1, концевики дверей согласно схеме 2 и аварийную сигнализацию.

Ремонт щитка приборов ГАЗель Нэкст. ( супрессоры от перенапряжения)

Программируемая функция Значение функции

9.длительность прокрутки стартера 6,0 сек

Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона ГАЗель Next производим в обратной последовательности.

Панель приборов состоит из металлического силового каркаса, пластмассового каркаса и съемных деталей.

Пластмассовый каркас прикреплен к металлическому каркасу тринадцатью отрывными заклепками.

В сборе каркас крепится к панелям кабины винтами и пластиковыми держателями.

Отсоединяем минусовую клемму аккумулятора

Отсоединяем плюсовую клемму аккумулятора

В подкапотном пространстве выкручиваем стяжной болт клеммового соединения верхнего и нижнего промежуточных валов и отсоединяем промежуточный вал рулевого управления

Тянем за края двух углублений в нижнем декоративном щитке и, преодолевая сопротивление фиксаторов, снимаем щиток, выведя его оси из зацепления с осями петель

Выводим оси ящика из зацепления с осями петель и снимаем ящик

Выкручиваем два винта слева крепления нижней облицовки

Выкручиваем два винта справа крепления нижней облицовки

Тянем за края и выводим из зацепления с панелью сначала два пружинных держателя, расположенные по бокам облицовки, затем защелки, расположенные сверху и снимаем облицовку

Снимаем рулевое колесо, предварительно установив колеса прямо.

Снимаем кожух рулевой колонки. Снимаем блок подрулевых переключателей в сборе

как снять панель приборов на Газели Next

Разъединяем колодку жгута проводов выключателя приборов и замка зажигания

Под панелью приборов выкручиваем два болта крепления шаровой опоры верхнего промежуточного вала

READ  Замена топливного фильтра ssangyong actyon дизель

Выкручиваем два болта крепления рулевой колонки к каркасу панели приборов слева

Выкручиваем два болта крепления рулевой колонки справа и снимаем рулевую колонку

Разъединяем разъемы жгутов проводов, расположенные под панелью приборов

Отжимаем фиксатор и отсоединяем колодку проводов от электродвигателя вентилятора

Отсоединяем колодку проводов от добавочного резистора

Выкручиваем болт крепления и отсоединяем опору каркаса панели от кронштейна кабины.

Вынимаем заглушку в верхней центральной части панели приборов (возле ветрового стекла) и выкручиваем болт крепления панели к кронштейну щита передка.

Извлекаем заглушки и выкручиваем два болта слева крепления каркаса панели к стойке кабины

Выкручиваем два болта справа крепления каркаса панели к стойке кабины

Приподнимаем панель приборов вверх на шесть – восемь мм, выводя боковые зацепы панели из зацепления с прямоугольными отверстиями в передних стойках кабины.

Тянем, панель приборов назад, выводим установочные выступы панели из зацепления со щитом передка и снимаем панель.

Устанавливаем панель приборов в обратной последовательности.

Электропроводка Нива 21213: особенности унификации

ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году. Добавление «троечки» в индексе обозначило новую эру внедорожной версии автомобиля, хотя большая часть деталей использовалась от всего модельного ряда Тольяттинского автозавода.

В частности, автомобиль получил:

1. Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
2. Двухкамерный карбюратор «Солекс»;
3. Бесконтактную систему зажигания на микроконтроллере;
4. 5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

Оптитронная

Среди разновидностей аналоговой панели выделяют так называемую оптитронную модель. Название происходит от английского «Optitron», но это не технический термин, а товарный знак от Тойота. При выключенном зажигании разглядеть приборы практически невозможно. Они активируются при включении зажигания. Загораются стрелки, затем спидометр, тахометр, уровень топлива, стояночный тормоз.

Оптитронная панель приборов

Для нее характерна повышенная затемненность. Благодаря подсветке на панели видны основные показатели, а другие индикаторы практически незаметны. Они загораются по необходимости. Смотрится оригинально и красиво.
