Типы
Существует несколько типов данных панелей:
- Старого образца «Евро-1». Устанавливались на автомобили с 1994-го по 2002-й год включительно.
- Старого образца «Евро-2». Эти щитки можно встретить на «Газелях» с новой «мордой» (с каплевидными фарами).
- Нового образца. Устанавливаются и по сей день на «Нексты», начиная с «Газели Бизнес».
Ниже мы рассмотрим особенности каждого щитка приборов «Газели».
Панель «Евро-1»
Данная приборка устанавливалась как на «Соболи», так и на «Газели» всех модификаций. Какой у нее дизайн, читатель может увидеть на фото ниже.
Отдаленно этот щиток напоминает панель “Жигули”-семерки. Но все-таки это оригинальная разработка. Здесь нет электронных указателей. Имеется только:
- Спидометр.
- Тахометр.
- Датчик давления (не уровня) масла.
- Показатель напряжения в сети.
- Датчик уровня топлива и температуры тосола.
В таком виде щиток производился порядка восьми лет. Каких-либо изменений за этот период не было произведено.
Панель «Евро-2»
Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.
Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.
«Евро-3»
Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.
Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:
- Снизился уровень топлива до минимальной отметки.
- Увеличилась температура двигателя до 105 и более градусов Цельсия.
- Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

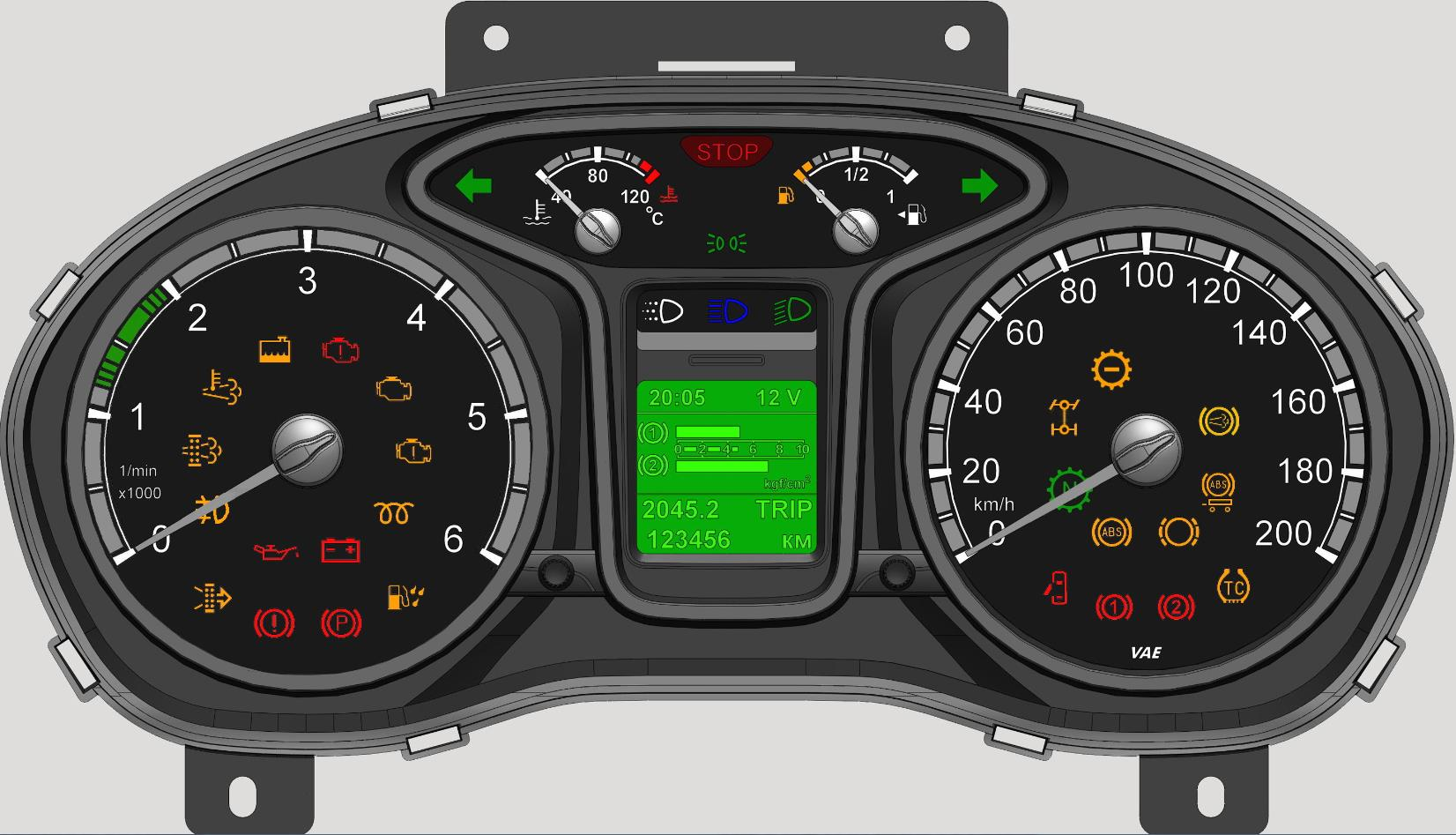

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.
Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.
В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.
Радикальные изменения электрической схемы
В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:
- Дизельного двигателя;
- АБС в приводе тормозов;
- Кондиционера;
- Круиз-контроля.
Дизельная Газель
С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.
Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:
- Блок управления работой топливного насоса;
- Блок управления системы дожигания выхлопных газов.
Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:
- более мощная аккумуляторная батарея,
- новый стартер с улучшенными характеристиками;
- генератор повышенной производительности;
Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .
Кондиционеры Sanden
С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.
Тормозная система
На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.
В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:
- главный тормозной цилиндр;
- вакуумный усилитель тормозов;
- блок управления АБС;
- колесные датчики.
С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.
Как снять торпеду на газель старого образца || Как снять торпеду на газель старого образца
Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели что остается сделать нашему клиенту приборы и индикаторы расположены на небольшом участке торпеды.
Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.
Третьим по размерам прибором является указатель температуры тосола. Дополнительно, на приборке размещаются циферблаты зарядки батареи аккумуляторной, количества бензина. Реже присутствует циферблат масла.
Приборка старого образца
Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215
ГАЗ-3302, -2705 — Газели наиболее раннего выпуска комплектовались двигателями Заволжского моторного завода мощностью 100 л.с. и Ульяновского завода, соответственно 90 л.с. Электропроводка этих моделей частично отличается от моделей с инжекторными двигателями в той части где осуществляется описание систем зажигания и дополнительными участками схем контролирующих датчиков.
Отопление и вентиляция автофургона ГАЗ-2705
Отопление кабины обеспечивается воздухом, подогретым в радиаторе отопителя 19 (рис. 10.22 ). Наружный воздух проходит через решетку между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды.
Затем воздух из короба 10 (см. рис. 10.23 ) воздухозаборника попадает в кожух отопителя и в зависимости от расположения заслонок подмешивания поступает или через радиатор отопителя или напрямую в распределители потоков воздуха левый 5 и правый 9 (см. рис. 10.24 ).
Перейти Образец договора купли-продажи автотранспортного средства
Отопительно-вентиляционная установка (ОВУ) состоит из корпуса отопителя 11 (pиc. 10.22 ), включающего в себя кожух 4 (см. рис. 10.24 ) и крышку 1 кожуха, соединенных через прокладку 6 скобами 7, распределителей потока воздуха левого 5 и правого 9, крепящихся к кожуху и крышке кожуха отопителя винтами 8, радиатора 19 (см. рис. 10.
22 ), крышки радиатора 21, электровентилятора 16, крышки вентилятора 12, заслонок подмешивания наружного воздуха, заслонок распределения потоков воздуха и заслонок вентиляции, расположенных внутри корпуса ОВУ и управляемых рейками 8 и 9 защитного кожуха 10, исключающего повреждение реек при монтаже.
На крышке кожуха ОВУ установлен добавочный резистор 8 (см. рис. 10.23 ), обеспечивающий три скорости вращения электровентилятора.
Крепление отопителя производится на кронштейне через резиновые втулки 11 двумя болтами 9 к стенке моторного отсека и болтом 3 (см. рис. 10.24 ) через резиновую втулку к поперечине 19 (см. рис. 10.23 ) кронштейна крепления ОВУ.
Кран отопителя приводится в действие микроэлектродвигателем через механический редуктор; кран имеет два положения — полностью открыт или полностью закрыт.
ОВУ подсоединена к каналам распределения воздуха, выполненным в панели приборов через воздуховоды 6 и 7 (см. рис. 10.23 ).
I taped laser pointer to my cats head. He was chasing it for over an hour. Here is a little taste. No cat was harmed during making of this video.
Снимаем панель с газели.2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели
Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.
Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду.
Схема и контакты комбинации приборов Газель
Разъём ХР1
1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)
Разъём ХР2
1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла
Разъём ХР3
1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)
Разъём ХР4
1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе
Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:
| Назначение вывода | 38.3801 | 382.3801 | 385.3801010 |
| Контрольная лампа воздушной заслонки карбюратора | X1.1 | X1.1 | X1.1 |
| Указатель температуры охлаждающей жидкости | X1.2 | X1.2 | X1.2 |
| Контрольная лампа перегрева охлаждающей жидкости (-) | X1.3 | X1.3 | X1.3 |
| Контрольная лампа низкого давления масла | X1.4 | X1.4 | X1.4 |
| Указатель давления масла | X1.5 | X1.5 | X1.5 |
| Указатель уровня топлива | X1.6 | X1.6 | X1.6 |
| Контрольная лампа резерва топлива (-) | X1.7 | X1.7 | ― |
| Контрольная лампа непристегнутых ремней безопасности | X1.8 |
X1.8* |
― |
| Тест (-) | X1.9 |
X1.9 |
― |
| Контрольная лампа незакрытых дверей (-) | X1.12 |
― |
X1.10* |
| Контрольная лампа перегрева масла | X1.11 | X1.11* |
― |
| Цепь 30 (постоянное питание) |
― |
― | X2.2 |
| Объединенный выход контрольной лампы STOP | X2.2 | ― |
― |
| Контрольная лампа правого указатель поворота | X2.3 | X2.3 | X2.3 |
| Контрольная лампа левого указатель поворота | X2.4 | X2.4 | X2.4 |
| Контрольная лампа стояночного тормоза | X2.5 | X2.5 | X2.5 |
| Контрольная лампа включения дальнего света фар (+) | X2.6 | X2.6 | X2.6 |
| Контрольная лампа включения противотуманных фар (+) |
― |
― |
X2.7* |
| Контрольная лампа указателей поворота прицепа (+) |
X2.12 |
X2.7* |
― |
| Индикация пониженной передачи (-) |
― |
― |
X2.8* |
| Индикация блокировки межосевого дифференциала (-) | X2.9 | X2.9* | X2.9* |
| Контрольная лампа обогрева сидений (+) | X2.10 |
X2.10 |
― |
| Контрольная лампа включения задних противотуманных фонарей (+) |
― |
X2.11* |
X2.11* |
| Контрольная лампа включения габаритного освещения (+) | X2.7 | X2.12 | X2.12 |
| Цепь освещения приборов | X2.13 | X2.13 | X2.13 |
| Контрольная лампа перегрева каталитического нейтрализатора | X2.8 | ― | ― |
| Контрольная лампа подушек безопасности (+) | X2.11 | ― | ― |
| Контрольная лампа STOP | X3.6 | ― | ― |
| Контрольная лампа ABS (-) | X3.1 | X3.1 |
X3.1, инверс |
| Масса (-) | X3.2 | X3.2 | X3.2 |
| Питание (+) спидометра | X3.3 | X3.3 | X3.3 |
| Масса (-) спидометра | X3.4 | X3.4 | X3.4 |
| Тахометр (высоковольтный вход) | ― | X3.5 | X3.5* |
| Тахометр (низковольтный вход) (-) | ― | X3.6 | X3.6 |
| Тахометр (вход от генератора) | X3.7 | ― | ― |
| Контрольная лампа ближнего всета фар (+) |
― |
― |
X3.7* |
| Контрольная лампа обогрева заднего стекла (+) | X3.8 | X2.1* | X3.8 |
| Выход спидометра к борткомпьютеру | X3.9 | X3.9 | X3.9 |
| Вход спидометра | X3.10 | X3.10 | X3.10 |
| Контрольная лампа уровня тормозной жидкости (-) | X3.11 | X3.11 | X3.11 |
| Питание (+) контрольных ламп и приборов | X3.12 | X3.12 | X3.12 |
| Контрольная лампа разряда аккумулятора | X3.13 | X3.13 | X3.13 |
| Контрольная лампа уровня масла | X4.1 | X4.1* | X4.1* |
| Контрольная лампа CHECK ENGINE (+) | X4.2 | X4.2 | X4.2 |
| Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-) | X4.3 | X4.3 | X4.3 |
| Контрольная лампа износа тормозных колодок (-) | ― | ― | X4.4* |
| Контрольная лампа свечей накаливания (+) | ― | ― | X4.5 |
| Контрольная лампа уровня охлаждающей жидкости (-) | X4.8 | X4.8* | X4.8* |
| Контрольная лампа уровня омывающей жидкости (-) | X4.9 | X4.9* | X4.9* |
| Контрольная лампа уровня жидкости гидроусилителя руля (-) | X4.10 | X4.10* | X4.10* |
| Контрольная лампа наличия воды в топливном фильтре (+) | ― | ― | X4.11* |
| Контрольная лампа перегоревших ламп (-) | X4.11 | X4.11* |
― |
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
- отдельные датчики или вся панель перестает работать;
- «замерзают» показания приборов;
- датчики врут, показатели неверные.
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
-
Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
- Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
- Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
- Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.
В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
Установка и снятие торпеды
Панель приборов является лишь частью евро комплекта на Газель бизнес.
Подсветка панели приборов Газели
В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.
- Крестовой отверткой откручиваются 3 крепления обивки.
- Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
- Демонтируем рулевую колонку со всеми подключениями к ней.
- Извлекаем приборный щиток с отключением всех проводов.
- Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
- Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
- Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
- Отключаем аварийную сигнализацию, штекеры прикуривателя.
- Опять берем отвертку, скручиваем 2 винта возле управления печки.
- Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
- Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
- Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
- Скручиваем крепления накладки торпеды, снимаем саму накладку.
- Установка проводится в обратном порядке.
щиток приборов есть и от бизнеса с камминсом,а есть и обычная от крайслера. и подторпедная есть та и другая. есть битая бизнес с камминсом,хочется бизнесовскую торпеду воткнуть в свою. у меня крайслер
Добавлено через 12 минут 56 секунд только сейчас заметил,что выразился в первом сообщении не точно

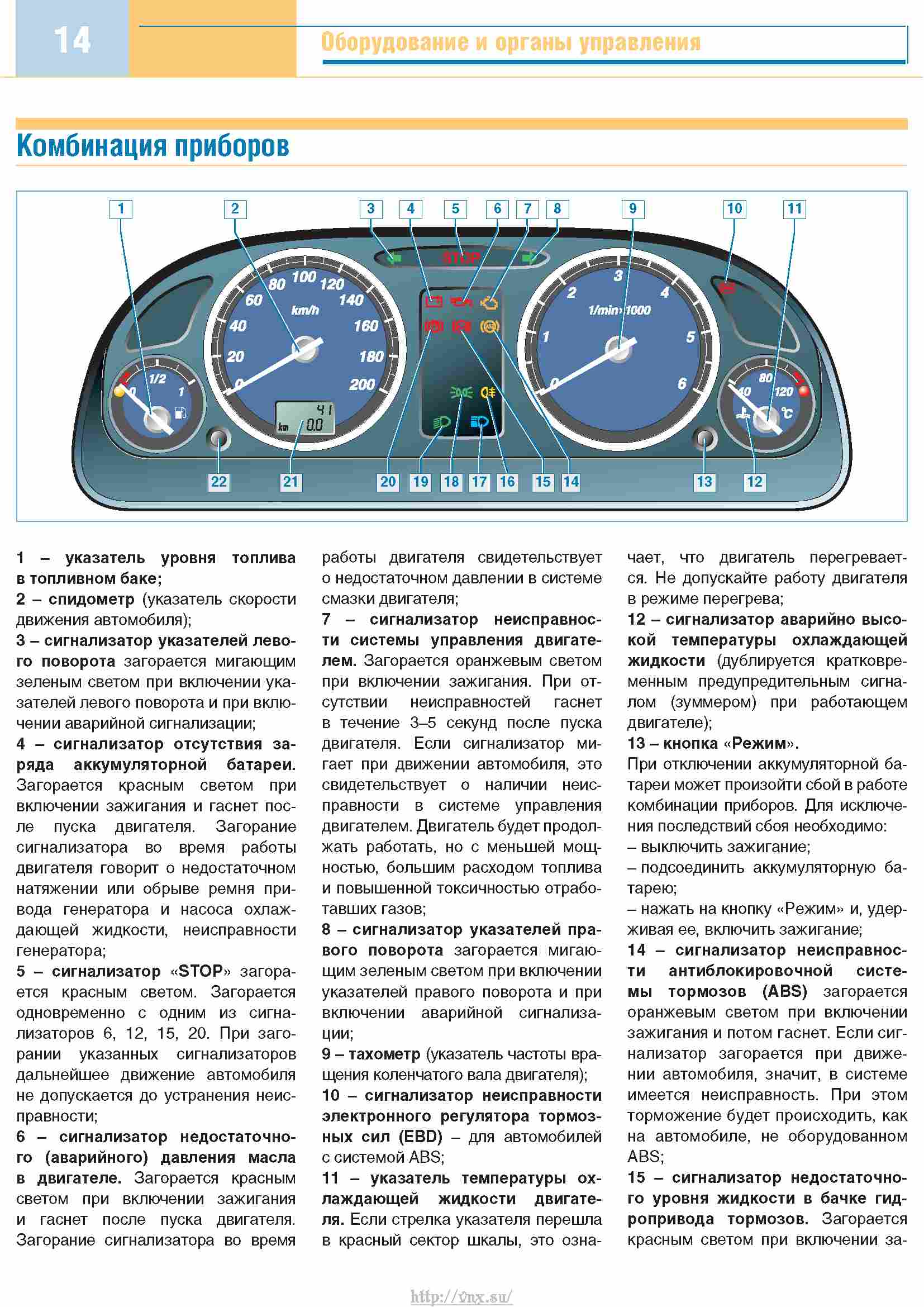

На автомобилях Газель могут быть установлены три комбинации приборов: старого образца выпуска до 2003 года, нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218.
В комбинации приборов объединены все контрольно-измерительные приборы автомобиля.
Она включает в себя спидометр, счетчики общего и суточного пробега (в комбинациях старого образца выпуска до 2003 года и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4963 ЗМЗ-40522 и УМ З-4215 счетчики механического типа, а в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 счетчики расположены на первом жидкокристаллическом дисплее), электронный тахометр (от 0 до 6000 мин -1 ), часы и вольтметр на втором жидкокристаллическом дисплее (в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольные и сигнальные лампы, лампы подсветки.
Указатели температуры и уровня топлива электромагнитного типа.

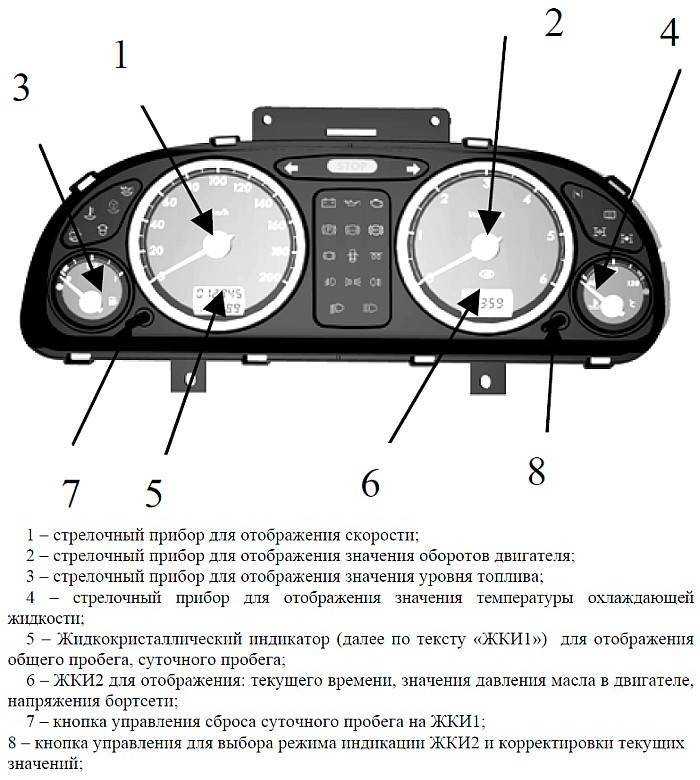

В комбинации приборов нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 предусмотрена функция звуковой сигнализации при возникновении аварийной ситуации.
Кроме того, в ней применяются режимы «ночной» и «дневной» подсветки жидкокристаллических дисплеев для удобства просмотра показаний
Разработчиками комбинации приборов внедрен и режим самотестирования, который позволяет контролировать исправность работы стрелочных указателей, вывода информации на жидкокристаллические дисплеи, работоспособность аварийных сигнализаторов
Комбинация приборов неремонтопригодная, поэтому в случае выхода приборов из строя ее заменяют в сборе.
