Замена автоматического выключателя

Ремонт автоматических выключателей

Некоторые умельцы пытаются заниматься ремонтом автоматических выключателей. А вот среди профессионалов, устранение неисправности автоматических выключателей не практикуется, разве что косметическая зачистка внешних контактов прибора. Автомат — это достаточно сложное устройство с отрегулированной защитной функцией.

Не знающий умелец может и вовсе его не собрать после ремонта. Защищать подгоревшие контакты напильником, а тем более наждачной бумагой, не рекомендуется. При таких способах зачистки нарушается плоскость соприкосновения контактов, появляется шероховатость, которая вызывает повышенное искрообразование и появление нагара.

Заменить можно разве что искрогасители и еще восстановить резьбу наружных креплений контактов. Заменой силовых контактов также не следует увлекаться, так как после их установки необходимо регулировать усилие прижима, ток срабатывания теплового расцепителя, что возможно сделать только на специальном стенде в заводских условиях. В противном случае вы получите автомат с худшими параметрами и не высокой надежности.

Отсюда вывод: Ремонтом этих приборов заниматься не следует, лучше приобрести новое защитное устройство с необходимыми характеристиками, хорошей надежностью и большим сроком службы.

Помогла вам статья?

Да1Нет

Разборка и чистка контактов

Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:

1. После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
2. Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
3. Снять пластиковый ободок корпуса выключателя и убрать его.
4. Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
5. В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
6. Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
7. После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
8. На этом процесс починки завершен.

Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света, располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.

Причины поломок

Определить неисправность выключателя можно по следующим признакам:

• при нажатии на клавишу или при повороте тумблера, регулятора, других действиях свет не включается;
• операции включения ли выключения требуют многократного повторения, клавиши или другие элементы работают с заеданием;
• ощущается повышение температуры корпуса устройства включения света;
• после замыкания цепи слышен треск или видно мерцание лампы;
• частое перегорание лампочек независимо от их типа (накала, светодиодных, галогеновых и т. п.);
• при замыкании контактов в выключателе в нём издаётся потрескивание;
• прибор не подключается к сети.

Эти проблемы могут возникать из-за следующих неисправностей:

1. Разрушение отдельных элементов выключателя или расплавление контактов.
2. Нарушение целостности и контакта в месте фиксации электропроводки или клемм.
3. В контактной группе разрушен корпус.
4. Изношена группа контактов.

Основной принцип работы выключателя любого типа – это замыкание для включения света и размыкание контактов для его выключения. Однако часто в более сложных конфигурациях выключателей поломки могут быть даже несущественными, которые будут препятствовать замыканию цепи светильника.

https://youtube.com/watch?v=DEHoQ9G6ffc

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Общий ход работ по ремонту

Проверка отсутствия напряжения

Важно!
Особых усилий прилагать к разборке корпуса не нужно, так как обычно крышка замкнутого выключателя снимается легко

Снятие корпуса выключателя

Демонтаж крышки выключателя

Если замкнуло выключатель с двумя кнопками, то помечают фломастером провод, который подводит электричество и является общим для обоих режимов включения.

Расположение винтов выключателя

Удаление винтов крепеления

Практически каждый владелец квартиры сталкивается с такой проблемой, как неисправность выключателя света. Если возникла такая ситуация, не нужно сразу вызывать на дом специалиста. Чаще всего эту проблему можно исправить самостоятельно. Неисправность выключателя света чаще всего заключается в плохом контакте между пластинами смыкания электрических проводов. Чтобы починить его, нужно лишь почистить контакты и проверить прочность закрепления проводов в разъемах выключателя.

Весь процесс состоит из трех этапов:подготовительные работы;
разборка и зачистка контактов;
сборка и установка выключателя света на прежнее место.

Подготовительный процесс

На начальном этапе ремонта выключателя нужно полностью обесточить этот участок электросети и подготовить необходимые приборы и инструменты. Для зачистки разборки и зачистки контактов потребуется наличие отвертки, индикатора электричества и обычная шкурка или напильник.

Важно, чтобы в сети не было электричества. Для этого и нужен индикатор. Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки

Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки.

Разборка выключателя и зачистка контактов

Сначала нужно убедиться в том, что электричество действительно не подается к выключателю света. Затем, поддев кнопку прибора отверткой, извлекаем ее из устройства. Пластмассовую оболочку также можно снять с помощью приложения небольшого усилия.

Следующим этапом будет удаление выключателя с места крепления. Чтобы извлечь его из пластиковой оболочки в стене, нужно ослабить два шурупа. Немного выкрутив их, вытаскиваем прибор из стены. Для отсоединения выключатель света от проводов ослабляем крепления и вытаскиваем их из зажимов.

Увидев почерневшие и покрытые налетом контакты, производим их зачистку напильником или специальной шкуркой. Процесс очистки нужно продолжать пока налет и гарь полностью не удалятся.

Сборка и установка выключателя

После проведения всех действий по очистке контактов от налета можно приступать к сборке прибора. Для этого нужно подсоединить все провода на прежнее место и затянуть зажимы

Важно создать отличный контакт для предотвращения плохого взаимодействия. Собрав всю конструкцию, вставляем выключатель в пластиковый футляр. После придания уровня и ровности затягиваем оба крепящих шурупа

Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы

После придания уровня и ровности затягиваем оба крепящих шурупа. Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы.

На конечном этапе вставляем кнопку включения и запускаем центральный прибор контроля электроэнергии. Теперь проводим проверку работоспособности выключателя. Для этого несколько раз включаем свет в комнате. Если все работает стабильно, то вызов электрика не потребуется.

Если выключатель перестал работать, тогда вам следует разобраться с основной причиной его поломки. На сегодняшний день причин может быть много. Вам необязательно необходимо вызывать мастера. Провести ремонт выключателя света вы сможете и самостоятельно. Причины поломки обычно незначительные и поэтому справиться с ними может практически каждый.

Иногда для того чтобы восстановить работу устройства вам потребуется провести чистку контактов выключателя. В этой статье мы поместили подробную информацию, как починить выключатель света. Причины поломки выключателя могут быть разнообразными, и в этой статье мы их рассмотрим.

Неисправности автомата

Причина неисправности автоматических выключателей в основном заключаются в низком качестве исполнения. Поэтому, если вы сомневаетесь в качестве автомата, при его отключении, нужно проверить его методом замены на рабочий автомат, с таким же номинальным током.  Из-за низкого качества автомата, может присутствовать нагар на подвижном и неподвижном контактах устройства. Как результат возможно оплавление корпуса прибора.

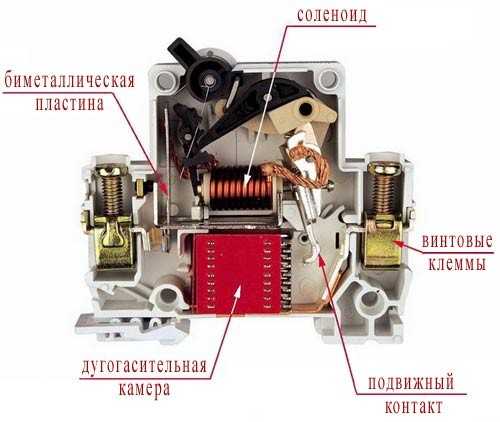

Устройство автоматического выключателя

Из-за не плотного прилегания поверхностей контактов, возникает искрение и как правило появляется нагар. Возникновение нагара происходит из-за увеличения сопротивления между контактами и их перегрева. От перегрева контактов устройства греется тепловой расцепитель, что вызывает его ложное срабатывание и отключение прибора.

Неисправность автоматического выключателя может вызвать плохой прижим соединения проводов на входных и выходных контактах. Поэтому затягивать соединения проводов и контактов нужно с достаточным усилием, но не перетягивать, так как возможно повреждение корпуса.

Нагар на подвижном и не подвижном контактах автомата

Для надежного крепления проводов при монтаже, рекомендуется использовать одинаковые сечения монолитных проводников в местах их соединений на автоматах. Выбивать автомат с номинальным током до 10 А может при включении стабилизатора, перегорании лампы накаливания, включении электродвигателя, когда происходит бросок тока превышающий номинал автомата.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Выключатели старых типов

Кое-где еще можно встретить аппараты старых типов. Кроме дизайна, они отличаются от современных способом крепления (с помощью только разжимных лепестков) и более ремонтопригодной конструкцией клемм.

Прибор старого образца.
Прибор старого образца – тыльная сторона.

В случае выхода такого прибора из строя в его ремонте особого смысла нет. Но иногда подобный коммутационный элемент может служить уникальным элементом интерьера. Поэтому можно попробовать его восстановить, творчески используя приведенные инструкции. Для этого надо снять клавиши или декоративную панель, разжать лепестки, ослабить клеммы и вытащить выключатель. Ремонту путем зачистки подлежит только контактная группа и, в некоторых случаях, клеммы. Донора найти будет сложно. То же самое относится к еще более старым приборам – поворотным выключателям или в виде кнопки.

Виды выключателей и принцип работы

По количеству коммутируемых цепочек и числу клавиш все существующие разновидности выключателей делятся на следующие виды:

• одноклавишные модели;
• двухклавишные образцы;
• трехклавишные приборы.

До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.

Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.

Принцип работы выключателя обычного типа основан на замыкании подвижного и неподвижного контакта при переведении клавиши в верхнее положение и их размыкании при обратном действии. Таким же образом работает и так называемый «проходной» выключатель, отличающийся от обычного наличием дополнительных групп контактов, а также способом включения в осветительную сеть.

Как починить выключатель света – инструкция по ремонту

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Видео инструкция по сборке корпуса

samelectrik.ru

Выбивает автоматический выключатель при включении электротехники

Если при включении бытовой техники выбивает автоматический выключатель, то можно предположить что неисправность в данном бытовом приборе. В этом приборе, скорее всего, произошло короткое замыкание. Возможен вариант, когда бытовой прибор исправен, а неисправна электропроводка на участке от автомата до розетки.

Причина неисправности электропроводки возможна в старой изоляции или отсыревших стен. Когда при включении бытовых приборов небольшой мощности защита не отключается, а при включении прибора большей мощности срабатывает автомат, то данный электрический прибор можно проверить на другой розетке в другой комнате (на другом участке электропроводки).

Если прибор работает нормально, то неисправность нужно искать в электропроводке, поочередно заменяя участок электропроводки временным кабелем с подключением данного мощного прибора или другой похожей нагрузки.

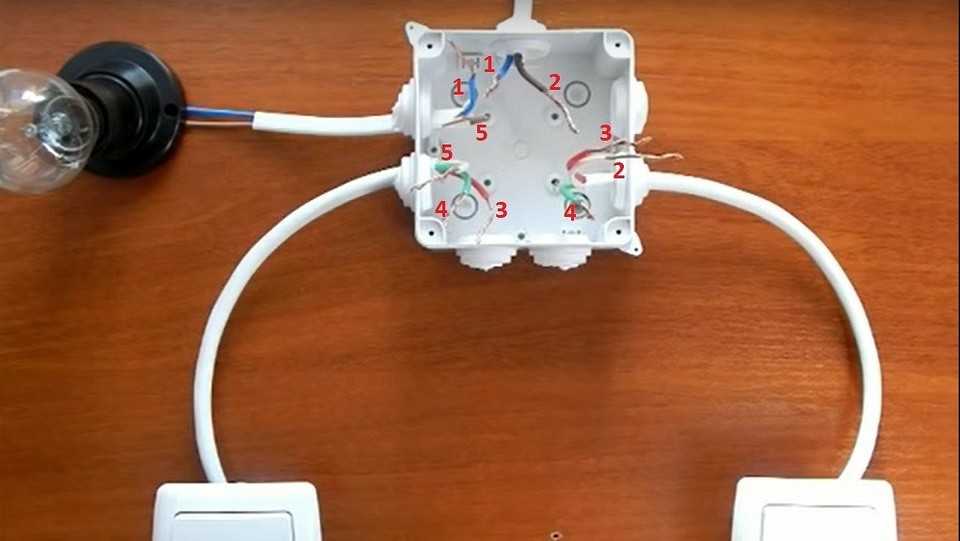

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Еще пара советов домашним электрикам:

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.

Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

Подпираем колеса, снимаем ручник и колесо.

Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков. Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.

Выкручиваем штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

Как всегда очевидный пункт: меняем колодки комплектом по осям! Нельзя заменить только на правом или левом колесе, а другое оставить со старыми тормозами.

Даже при сильном износе колодок машина может тормозить, но это опасно и недопустимо.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Подытожим ключевые моменты:

Для любителей ремонта мы приготовили статью: как менять передние тормозные колодки на Гранте.

30 – 35 тысяч километров – примерный ресурс передних тормозных колодок для АвтоВАЗа. Как только машина начинает бить/свистеть при торможении либо вы достигли указанный километраж, пришла пора работать с тормозами. Рассмотрим пошагово как происходит замена передних тормозных колодок на автомобиле Лада Гранта.

Как происходит выключение масляного выключателя

Выключение МВ происходит посредством нажатия на соответствующую кнопку.

При этом срабатывает защелка, которая не дает ему отключаться самопроизвольно в нормальном режиме, пружина разжимается и штоки выходят из розеток – выключатель отключается.

При отключении и размыкании контактов в полюсах в масле образуется электрическая дуга (если отключение происходило под напряжением), которая горит доли секунды.

Во время ее гашения масло очень сильно разогревается в месте разъединения контактов, выделяется газ. Происходит тушение дуги.

Как подключить по схеме проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
4. Теперь необходимо открутить крепежные винты.
5. После этого можно будет вытащить выключатель из подрозетника.

6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.
   Совет
   Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Демонтаж выключателя с диммером

Популярность набирают коммутационные аппараты, совмещенные с регуляторами яркости – диммерами. Они имеют поворотную или поворотно-нажимную конструкцию. Первые выключают свет в положении минимальной яркости – для этого надо довернуть круглую клавишу в ту же сторону. Поворотно-нажимные отключают освещение в любом положении посредством нажатия поворотной рукоятки.

Снятие крышки диммера.

Для демонтажа достаточно снять эту рукоятку. Под ней обнаружится саморез. Если его вывернуть, то можно снять декоративную панель и получить доступ к крепежу.

Конструкция диммера.

Дальнейший демонтаж подобен обычному выключателю.

Вариант конструкции диммера – с гайкой.

Бывают и другие варианты конструктива. Их разбирают по-другому.

Ремонт такого выключателя достаточно сложен. Восстановление регулирования яркости выходит за рамки обзора. А контактная группа не всегда доступна. Но если до нее удалось добраться, попробовать починить такой выключатель света можно зачисткой контактов.

Контактная группа диммера.

Это же полностью касается и сенсорных приборов, только их устройство более сложное. Восстановление выключателей освещения вряд ли может принести серьезный экономический эффект. Но существуют ситуации, когда без него не обойтись. Да и увлекательное занятие, совмещенное с творческим развитием, также стоит немало.
