Схема габаритов Газель

Бензонасос не работает: возможные причины и решение проблемы

354 Google+

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением.

Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле.

Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами.

Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны.

Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута.

Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание.

Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.

Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма.

Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны.

На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

admin 17/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Как снять щиток приборов на газели Next

Примерно те же ощущения испытывают сваперы, впервые столкнувшись с подобными изделиями. Вот я и подумал, чем бы заняться в пятницу вечером? Может, пошевелить стрелками?

Чтобы оживить такую приборку, нужно или иметь родные моторные мозги-источник цифрового сигнала (хотя их вы скорее всего продадите другому счастливчику-газелисту вместе с замечательным двигателем системы «Камень»), или что-нибудь, эти мозги заменяющее (выдающее те же команды). Или можно заменить приборку на какую-нибудь старую. У каждого варианта несомненно есть свои плюсы и минусы.

В следующих видеороликах компьютер с мышкой будет заменен на коробочку — преобразователь данных из формата Toyota цифровой шины в газелевскую. После чего приступим к приборкам Ford, VW.

За предоставленное на растерзание оборудование спасибо Мише и Денису, вы лучшие =) Надеюсь что предсерийные макеты будущего устройства можно будет испытать уже в этом году. Устройство как обычно будет универсальным, т.е. будет годиться для любой машины с цифровой приборной панелью (CAN или MPX/BEAN)

Схема установки автосигнализации Starline B94 на автомобиль ГАЗель-Next с 2012 года

Автосигнализация Starline B94 — сигнализация с автозапуском двигателя, дальность управления 2000 метров

Снимаем щиток приборов ГАЗель Next. Для этого демонтируем подторпедник, далее открутив 4 самореза снимаем рулевой кожух. Снимаем накладку щитка приборов и отвернув 4 самореза крепления, снимаем сам щиток

Блок сигнализации устанавливаем за щиток приборов

Подключаем «массу» сигнализации за щитком приборов

В разъеме щитка приборов подключаем контроль ручного тормоза согласно схеме 1, концевики дверей согласно схеме 2 и аварийную сигнализацию.

Ремонт щитка приборов ГАЗель Нэкст. ( супрессоры от перенапряжения)

Программируемая функция Значение функции

9.длительность прокрутки стартера 6,0 сек

Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона ГАЗель Next производим в обратной последовательности.

Панель приборов состоит из металлического силового каркаса, пластмассового каркаса и съемных деталей.

Пластмассовый каркас прикреплен к металлическому каркасу тринадцатью отрывными заклепками.

В сборе каркас крепится к панелям кабины винтами и пластиковыми держателями.

Отсоединяем минусовую клемму аккумулятора

Отсоединяем плюсовую клемму аккумулятора

В подкапотном пространстве выкручиваем стяжной болт клеммового соединения верхнего и нижнего промежуточных валов и отсоединяем промежуточный вал рулевого управления

Тянем за края двух углублений в нижнем декоративном щитке и, преодолевая сопротивление фиксаторов, снимаем щиток, выведя его оси из зацепления с осями петель

Выводим оси ящика из зацепления с осями петель и снимаем ящик

Выкручиваем два винта слева крепления нижней облицовки

Выкручиваем два винта справа крепления нижней облицовки

Тянем за края и выводим из зацепления с панелью сначала два пружинных держателя, расположенные по бокам облицовки, затем защелки, расположенные сверху и снимаем облицовку

Снимаем рулевое колесо, предварительно установив колеса прямо.

Снимаем кожух рулевой колонки. Снимаем блок подрулевых переключателей в сборе

как снять панель приборов на Газели Next

Разъединяем колодку жгута проводов выключателя приборов и замка зажигания

Под панелью приборов выкручиваем два болта крепления шаровой опоры верхнего промежуточного вала

READ Замена топливного фильтра ssangyong actyon дизель

Выкручиваем два болта крепления рулевой колонки к каркасу панели приборов слева

Выкручиваем два болта крепления рулевой колонки справа и снимаем рулевую колонку

Разъединяем разъемы жгутов проводов, расположенные под панелью приборов

Отжимаем фиксатор и отсоединяем колодку проводов от электродвигателя вентилятора

Отсоединяем колодку проводов от добавочного резистора

Выкручиваем болт крепления и отсоединяем опору каркаса панели от кронштейна кабины.

Вынимаем заглушку в верхней центральной части панели приборов (возле ветрового стекла) и выкручиваем болт крепления панели к кронштейну щита передка.

Извлекаем заглушки и выкручиваем два болта слева крепления каркаса панели к стойке кабины

Выкручиваем два болта справа крепления каркаса панели к стойке кабины

Приподнимаем панель приборов вверх на шесть – восемь мм, выводя боковые зацепы панели из зацепления с прямоугольными отверстиями в передних стойках кабины.

Тянем, панель приборов назад, выводим установочные выступы панели из зацепления со щитом передка и снимаем панель.

Устанавливаем панель приборов в обратной последовательности.

Неисправности и ремонт

Распространенные дефекты устройства:

Периодически не работает спидометр, стрелка падает до 0, а потом прибор активизируется вновь. Причиной является плохой контакт проводки, идущей от датчика, смонтированного на картере коробке. Возможены дефект или окисление разъема сенсора. Ремонт заключается в проверке цепи, очистке элементов от загрязнений и замене неисправных деталей.
Обнуление показаний прибора при пробеге 65-66 тыс. км. Причиной дефекта является конструктивная недоработка электронного модуля комбинации приборов. Узел меняется официальным дилером или перепрошивается доработанным программным обеспечением.
На некоторых машинах наблюдается подергивание стрелки спидометра при движении со скоростью 90-100 км/ч. Неисправность носит конструктивный характер, ремонт узла не производится.
Некорректное отображение скорости, стрелка хаотично движется по циферблату прибора. При этом происходит увеличение показаний счетчика пробега. Причиной поломки является выход из строя датчика скорости, который требуется заменить. Возможна поломка контроллера внутри комбинации приборов, в этом случае потребуется заменить весь узел.
Падение стрелки на ограничительный стержень. Дефект возникает из-за поломки возвратной пружины, ремонт заключается в установке новой комбинации приборов.

Важно Обзор характеристик бульдозера ДЭТ-250 и его модификаций

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

отдельные датчики или вся панель перестает работать;
«замерзают» показания приборов;
датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Типичные неисправности

После замены приборки возможны следующие неисправности:

не работает либо часть приборов, либо вся панель;
останавливаются стрелки на приборах;
неправильные показания датчиков.

Читайте:

Решить проблему можно следующими действиями:

Сначала нужно проверить питание: целостность проводов, качество контактов.
Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
Датчики могут не работать, если плохой контакт или перегорел предохранитель.
Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

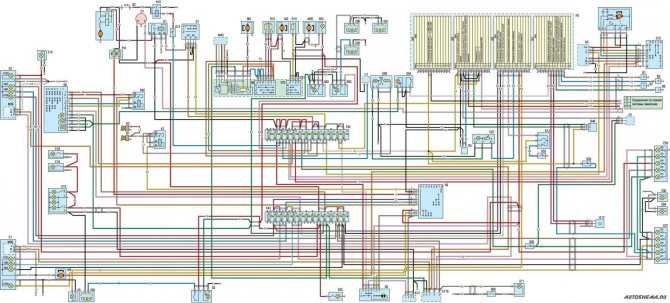

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме. Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Читаем индикаторы и чиним приборную панель на «Волгах» — ГАЗ 3110

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную.Основные индикаторыНиже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда

Вольтметр. Его задача – показывать вам напряжение в бортовой сети. Лампа системы управления двигателем. Резерв/индикатор АБС при ее наличии. «Stop». Сигнализирует о неисправности, движение с которой запрещено. Левый указатель поворота. Аварийный уровень падения ТЖ. Одометр (показывает общий пробег машины). Спидометр (демонстрирует скорость движения). Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят. Правый указатель поворота. Резерв. Индикатор непристегнутых ремней (есть не на всех моделях). Индикатор аварийного падения масла. Также может быть расположен под номером 18. Резерв. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак). Резерв топлива, загорается, когда его меньше 8 литров. Индикатор давления масла. Тоже что 13. Подогрев сидений. Температура ОЖ. Лампа габаритного света. Перегрев ОЖ. Индикатор дальнего света. Кнопка обнуления суточного пробега. Определитель суточного пробега. Тахометр. Определяет частоту вращения коленчатого вала. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Возможные неисправности и способы их устранения

Вид с водительского местаНеправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Инструкция по монтажу

Щиток в процессе установкиДля установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток. Отсоединив 5 разъема ХР, выньте деталь. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств. Производите установку в порядке обратном демонтажу.

Видео «Тюнингованная панель приборов 3110»

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее — тюнингованная версия щитка (автор ролика — Sergey Sedov).

Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
указатель слабого масляного давления в двигателе;
датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
включение стояночного тормоза.

Зеленым цветом горят:

указатели левого и правого поворотов;
включатель габаритного освещения;
сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

при снижении топливного уровня до минимума;
при повышении температуры двигателя до 105° и более;
при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
откручивают торс воздушной заслонки, отсоединяют от карбюратора;
отключают аварийную сигнализацию, прикуриватель;
отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
убирают заслонку от карбюратора;
отключают воздуховоды;
снимают торпеду.

Установка осуществляется в обратной последовательности.

Знаки на приборной панели ГАЗель Некст

Обновленная модель оснащается двумя типами двигателей. При этом на дизельный двигатель устанавливается более полная приборная панель, чем на бензиновый агрегат. На аккуратной версии 2022 года установлены все необходимые индикаторы и индикаторы для комфортного использования автомобиля.

Важно! Все указатели разделены на три цвета:

красный;
оранжевый/желтый;
зеленый.

При горящих запрещающих индикаторах дальнейшая эксплуатация машины категорически запрещена. Границей считается докатка до заправки. В случае нарушения регламента водителю может быть отказано в гарантийном обслуживании – информация фиксируется в бортовом компьютере.

1 — оранжевая лампа указывает на неисправность сажевого фильтра. При появлении сигнала необходимо немедленно провести диагностику указанной детали на наличие повреждений или вскрытий. В случае плотного засорения элемент заменяют новым.
2 — загорается одновременно с системой выше. Уведомляет водителя о слишком высокой температуре на выходе из двигателя. Косвенно указывает на неисправность сажевого фильтра.
3 — индикатор утечки антифриза. В случае возгорания элемента необходимо немедленно остановить и устранить утечку жидкости, а также восполнить утечку до необходимого уровня, указанного на стенке расширительного бачка.
4 — Check engine — загорается при обнаружении критических неисправностей двигателя. Если индикатор активен, эксплуатация автомобиля запрещена до устранения проблемы.
5 — желтый элемент кратковременно загорается при включении зажигания. Если он не гаснет через 10 секунд, необходимо проверить блоки очистки выхлопа и запустить диагностику ECM на наличие неисправностей в системе.
6 — индикатор означает, что в бортовой системе обнаружена некритическая ошибка. Если прибор гаснет через 3-4 секунды после запуска ДВС, все в порядке. После плановой остановки необходимо проверить стандартные системы на наличие ошибок.
7 и 15 — стрелки указывают на то, что поворотники для левой и правой стороны соответственно активированы.
8 — белый элемент, указывающий на включение дневных ходовых огней.
9 — индикатор перегрева двигателя. Если лампочка загорается во время движения — это указывает на критическую температуру охлаждающей жидкости — следует немедленно остановить автомобиль, чтобы охладить систему.
10 — следующий индикатор имеет информативное значение — указывает на нормальную работу габаритных огней.
11 — СТОП. При активации параллельно с аналогичными красными элементами указывает на необходимость экстренной остановки. В случае единичного возгорания, сопровождающегося характерными звуками, оповещает об активации запроса из салона в автомобиль.
12/14 — индикатор включения ближнего/дальнего режима головной оптики.
13 — значок в виде топливного столба означает, что вам необходимо заправиться. При активации в баке оставалось не более 8 литров топлива.
16/17/27 — выполнен в виде принципиальной схемы ходовой части машины и расположен справа от дисплея в кругу тахометра. Указывает на включение межосевого, переднего или заднего дифференциала соответственно.
18 — требование пристегнуть ремни безопасности.
19 – отвечает за аналогичный элемент, указывает на обрыв ремня или неисправность блока подушки безопасности.
20 — то же значение, что и пункт 19. Отличие лишь в том, что он указывает на то, что управляемый элемент отключен.
21/23 — ставится на GAZzone Next последних годов выпуска, указывает на отключение/поломку блока курсовой устойчивости.
22 — Ошибка EBD или системная ошибка.
24 — зеленый свет, обычно указывает на то, что включено понижение передачи.
25 — поломка системы АБС, если горит постоянно, нужно ехать на заправку для диагностики блока.
26 — двери не закрыты или посадочная ступенька остается в открытом положении. Мерцание указывает на переднюю часть машины, постоянное горение указывает на кормовые двери.
28 — устанавливается только на дизель, указывает на подогрев сопутствующего воздуха.
29 — также используется исключительно на автомобилях с солнечными батареями, сигнализирует о попадании воды в топливный фильтр. Необходима промывка трубопроводов и бака.
30 — батарея разряжена или вышла из строя. Аккумулятор необходимо заменить или зарядить.
31 — машина стоит на ручнике, движение невозможно.
32 — (красный водяной кувшин) критическое низкое давление масла. Косвенно может указывать на герметичность магистралей или на серьезную утечку смазки из картера агрегата.
33 — отказ тормозов. Упало давление внутри главного цилиндра – как можно быстрее нужно показать машину мастерам.
34 — штатная лампа указывает на входящие в комплект поставки задние противотуманные фонари.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу. На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

Крестовой отверткой откручиваются 3 крепления обивки.
Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
Демонтируем рулевую колонку со всеми подключениями к ней.
Извлекаем приборный щиток с отключением всех проводов.
Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
Отключаем аварийную сигнализацию, штекеры прикуривателя.
Опять берем отвертку, скручиваем 2 винта возле управления печки.
Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
Скручиваем крепления накладки торпеды, снимаем саму накладку.
Установка проводится в обратном порядке.

подскажите можно ли на газели поставить панель нового образца вместо старой.подходит ли крепление.или как сделать печку на старой панели теплее.

Подключить можно, но придется кое с чем заморочиться. На старой приборке спидометр работал от тросика, а на новой он электромеханический. То есть придется на кпп ставить заместо тросика датчик и провода на приборку. Вместо тросика вкручиваем датчик 10-импульсный. Чтобы подключить БК. Одну сторону в коробку, на другую — тросик.

Ч(3) -минус Ж(1) — плюсЗ(2) -сигнал

Распиновка Комбинации приборов ХР11 Датчик температуры охлождающей жидкости2 Выбор аварийной температуры охлождающей жидклсти3 Аварийное низкое давления масла двигателя 4 Датчик давления масла5 Датчик уровня топлива 6 ———-7 ———-8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ———12 ———13 Неисправность электронного регулятора тормозных сил (EBD)ХР21 Аккумулятор2 Включения ламп сигнализатора поворота правого борта3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар7 Подсветка КП8 Включения габаритных огней 9 Включения задних противотуманных фар10 ———11 Включения блокировки межосевого диффиренциала12 Включения пониженной передачи13 Тип датчика давления маслаХР31 Корпус для аналоговых сигналов2 Зажигание 3 Корпус4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар7 Разряд аккумуляторной батареи8 Зажигания9 Низкий уровень тормозной жидкости10 Датчик скорости11 Выход спидометра к бортовому компютеру12 Включения обогрева звднего стекла13 Неисправность антиблокировочной системы тормозов(ABS)ХР41 Сигнализатор диагностики(-)2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)3 Износ тормозных накладок4 Включения предпускового подогрева двигателя(-)5 ————-6 ————-7 ————-8 ————-9 —————10 ————-11 Низкий уровень стеклоомывающей жидкости12 Низкий уровень охлождающей жидкости13 Низкий уровень масла в двигателе
