Сцепление

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

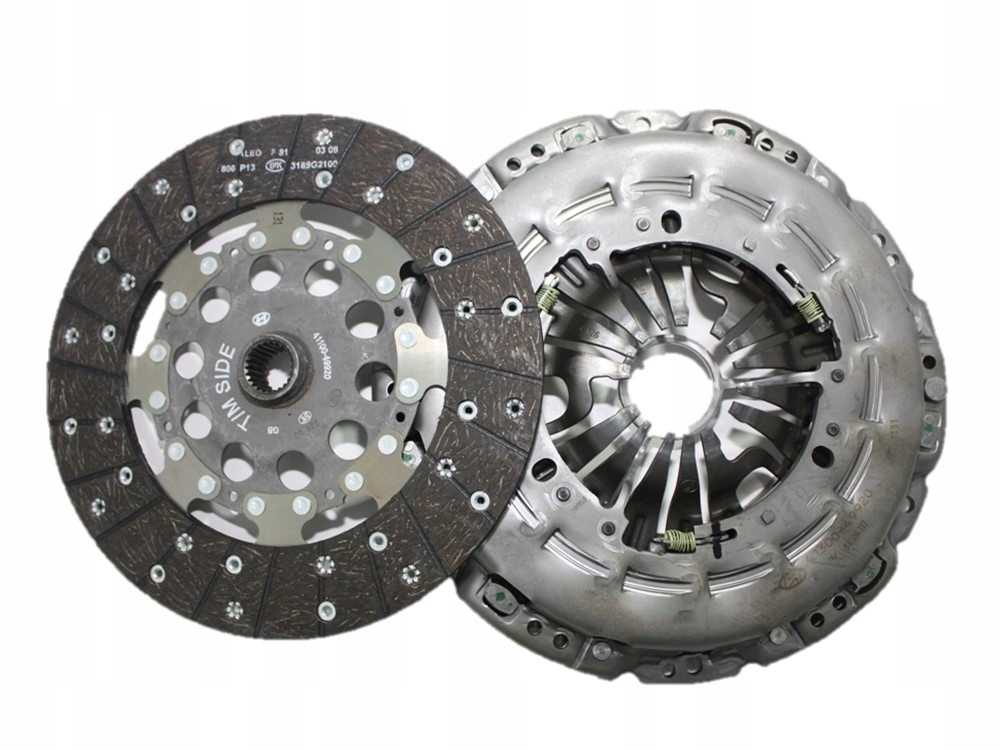

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

• во время включения и выключения слышен сильный шум;
• во время включения заметно буксует;
• во время выключения заметно ведёт;
• во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Самостоятельный ремонт.

Самостоятельная замена сцепления:

• на треногах расположите передок машины;
• снимите передние колёса;
• отсоедините шнур сцепления от коробки переключения передач;
• снимите шнур с кронштейна;
• открепите шнур спидометра от коробки переключения передач;
• вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
• ослабьте задний крепёж продольного левого рычага;
• открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
• поверните рычаг на 90⁰;
• в случае крепления к коробке переключения передач массы её необходимо отсоединить;
• отверните нижний кожух, защищающий маховик;
• открутите левую подпорку двигателя;
• открутите от кузова заднюю подпорку двигателя;
• открутите хомут привода переключателя передач;
• снимите привод переключателя передач;

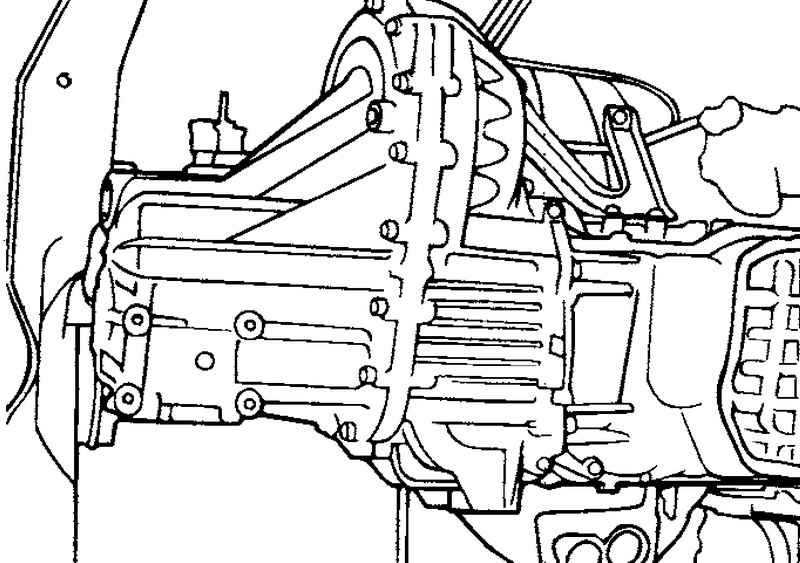

• открутите двигатель от коробки переключения передач;

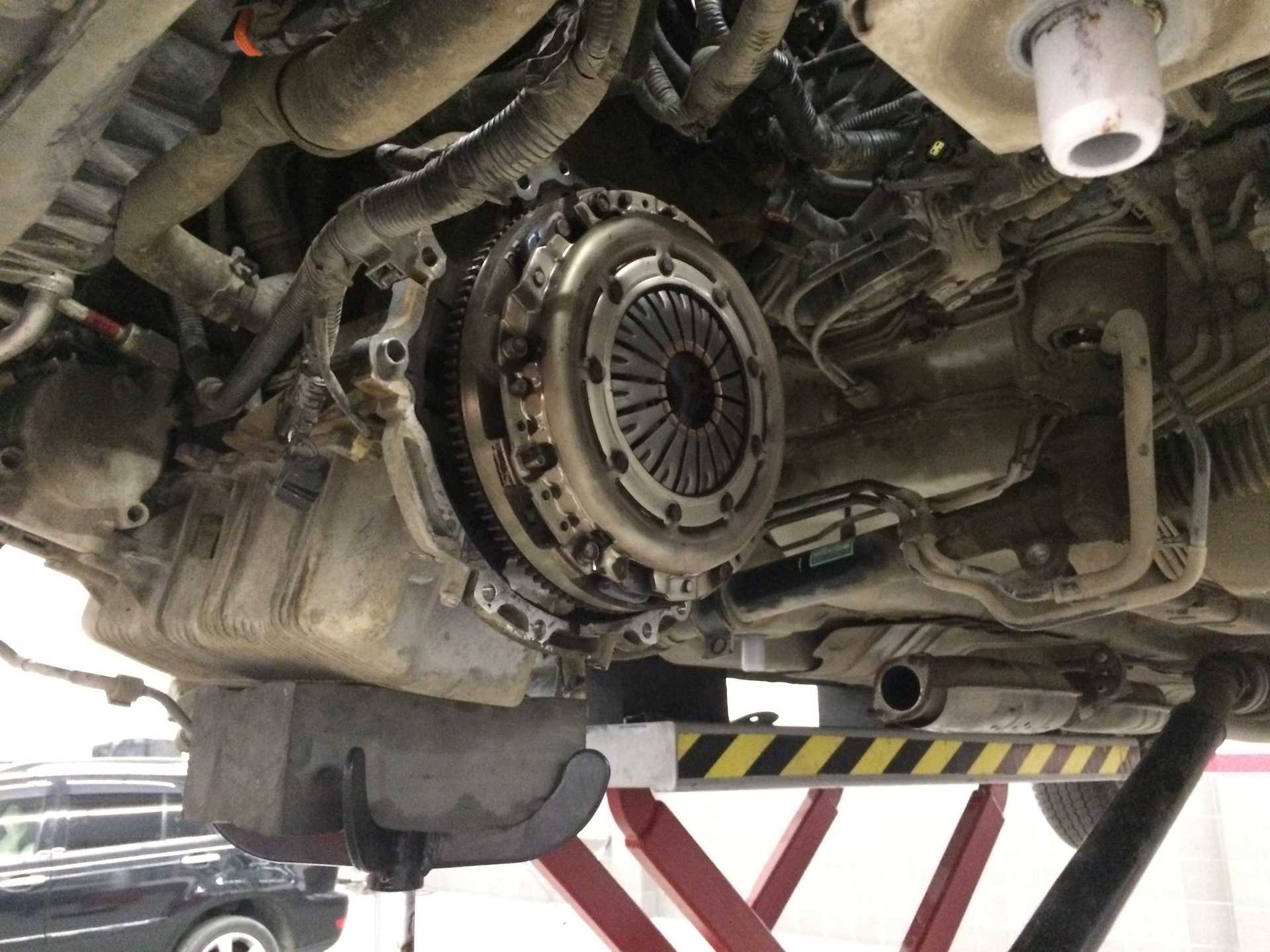

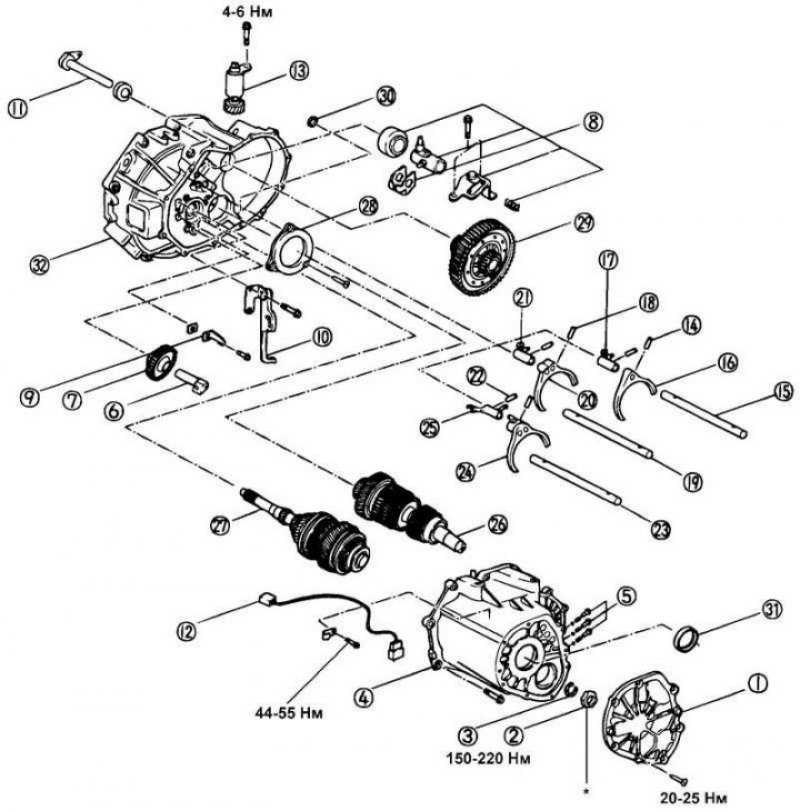

• снимите коробку переключения передач;

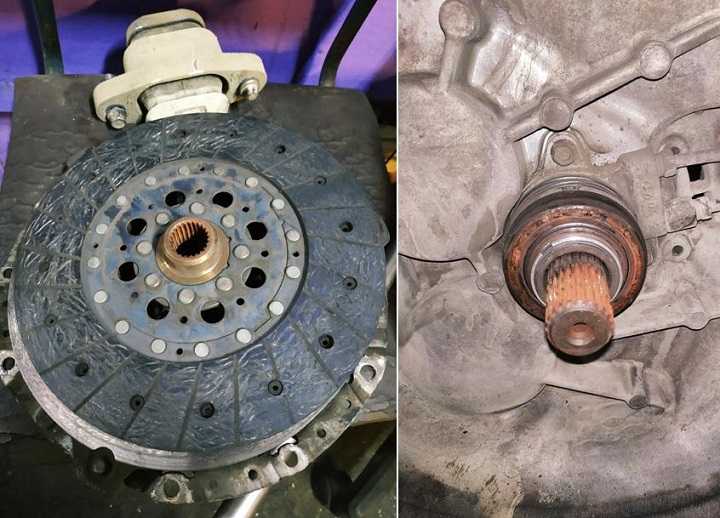

• отверните сцепление;
• поменяйте выжимающий подшипник;

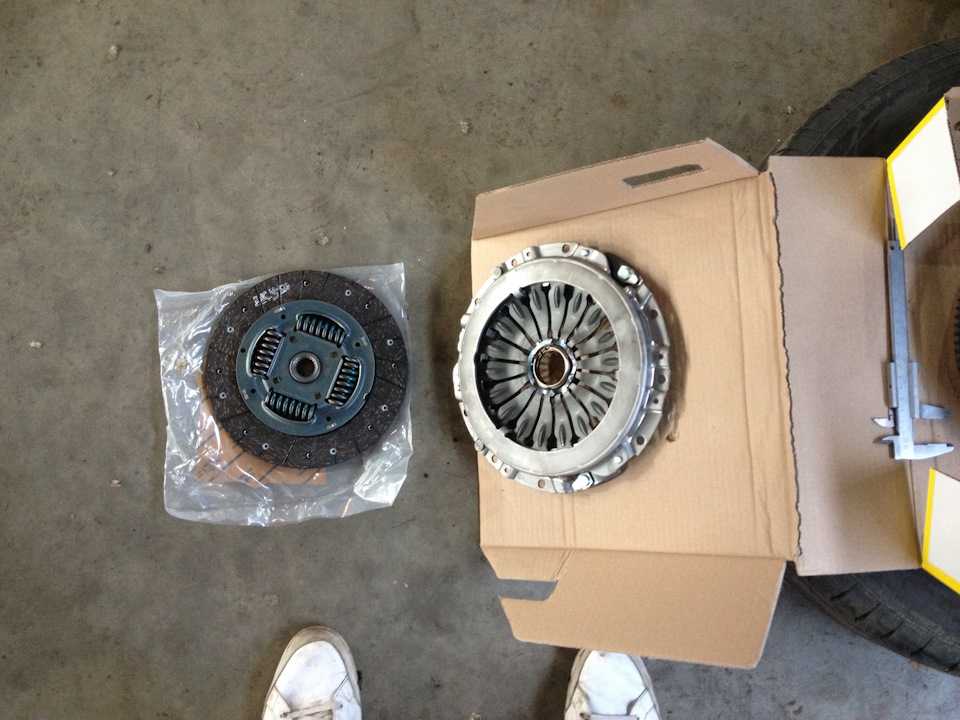

• при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
• соберите всё.

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.
3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

Расшифровка сообщений БК Renault с французского

АДАПТАЦИЯ РОБОТИЗИРОВАННОЙ КОРОБКИ Renault Сделал, на всякий случай смазал привод медной смазкой, поставил — все заработало. Времени на работу, если не считать поездку в Ждановичи, потратил час максимум. Экономия — стоимость замка в сборе.

Боремся с мелкими пакостями Renault Scenic своими силами и экономим на запчастях и работах

Преподносить неприятности — крупные и мелкие — способны любые автомобили. Все зависит от их технического состояния, которое определяется возрастом машины, пробегом, условиями эксплуатации, качеством и своевременностью обслуживания, а также еще кое-чем.

Это к тому, что, указав в заглавии модель, мы ничего не имеем против нее. Все объясняется проще: наш собеседник — владелец Renault Scenic 2003 г.в. И поскольку о том, как можно своими силами устранить некоторые возникшие проблемы, рассказывать будет он сам, мы лишь анонсировали, о каком автомобиле пойдет речь.

— Забарахлил замок двери багажника. На приборной панели горит сигнал, что задняя дверь открыта, но когда проверяю дверь, оказывается, что на замок она заперта. А если поехать, то во время движения начинал пищать зуммер, зажигалась надпись Door open.

Я сразу стал догадываться, что проблему создает концевик в дверях, потому что, если машину тряхнет на ухабе, зуммер выключится, надпись пропадет. По всей видимости, концевик в момент встряхивания срабатывал.

Продолжалось это недолго. Вскоре концевик окончательно отдал богу душу, после чего лампочка уже горела постоянно, но хуже всего, что вместе с этим началась катавасия с другими дверями. Машина перестала реагировать на дистанционное закрывание. И если ключом я мог закрыть водительскую дверь, то боковые двери оставались незапертыми.

В салоне есть кнопка, с помощью которой можно запереть боковые двери, однако она тоже перестала действовать.

Было понятно, что искать источник проблемы следует в замке задней двери. Снял замок, для чего достаточно открутить два винта его крепления и, чтобы отодвинуть обшивку двери и этим сделать замок доступным, два винта крепления обшивки, а затем отсоединить замок от фишки.

Подготовка к работе

Поскольку сбросной вентиль системы располагается в нижней части автомобиля, для проведения операции понадобится смотровая канава. Момент второй: пока автолюбитель находится в яме и занимается открыванием/закручиванием клапана, другой исполнитель должен качать и удерживать педаль. Значит, потребуются услуги помощника.

Перед началом работ приготовьте комплект инструментов и материалов:

рожковые ключи размером 8–13 мм;
емкость и гибкая прозрачная трубка из пластика, подходящая к размеру сливного штуцера;
тканевые перчатки;
новая тормозная жидкость (не менее 0,5 л);
смазка аэрозольная WD-40, облегчающая откручивание резьбовых соединений.

Прежде чем прокачивать гидравлический выжимной контур, загоните машину на смотровую канаву и включите ручной тормоз. Снимите элементы защиты, мешающие добраться до клапана и гайки штуцера.

3. Привод выключения сцепления

1. Узел педали сцепления.
2. Выключатель блокировки зажигания/ датчик положения педали сцепления.
3. Главный цилиндр сцепления.
4. Трубопровод гидропривода сцепления.

Снятие и установка педали сцепления

1. Выключить зажигание и отсоединить отрицательную (-) клемму аккумуляторной батареи.

2. Снятьнижнююкрышкуприборнойпанели (см. главу 19 «Кузов»).

3. Отсоединить разъем выключателя блокировки зажигания/ датчика положения педали сцепления.

4. Снять шток.

5. Снять корпус воздушного фильтра двигателя (см. главу 11 «Система впуска и выпуска»).

6. Снять аккумуляторную батарею с лотком (см. главу 12 «Электрооборудование двигателя»).

7. Снять электронный блок управления двигателем (ECM) (см. главу 10 «Система питания»).

8. Отсоединить шланг (А) и трубопровод (В) от главного цилиндра сцепления.

Внимание: Следить за тем, чтобы не пролить тормозную жидкость на автомобиль – это может повредить лакокрасочное покрытие. Если тормозная жидкость всё же попала на окрашенные поверхности автомобиля, немедленно смыть её водой

9. Снять главный цилиндр сцепления (А), повернув его по часовой стрелке.

Подготовка к работе

Поскольку сбросной вентиль системы располагается в нижней части автомобиля, для проведения операции понадобится смотровая канава. Момент второй: пока автолюбитель находится в яме и занимается открыванием/закручиванием клапана, другой исполнитель должен качать и удерживать педаль. Значит, потребуются услуги помощника.

Перед началом работ приготовьте комплект инструментов и материалов:

рожковые ключи размером 8–13 мм;
емкость и гибкая прозрачная трубка из пластика, подходящая к размеру сливного штуцера;
тканевые перчатки;
новая тормозная жидкость (не менее 0,5 л);
смазка аэрозольная WD-40, облегчающая откручивание резьбовых соединений.

Прежде чем прокачивать гидравлический выжимной контур, загоните машину на смотровую канаву и включите ручной тормоз. Снимите элементы защиты, мешающие добраться до клапана и гайки штуцера.

Что в итоге

Регулировка свободного хода сцепления, как и общего – процедура несложная. Для ее проведения требуются минимальные знания устройства автомобиля и небольшой набор инструментов: гаечные ключи, линейка. Кроме того, желательно иметь руководство по эксплуатации, в котором указаны величины полного и свободного хода педали.

Напоследок отметим, что качественно отрегулированная педаль сцепления позволяет управлять автомобилем с МКПП более комфортно, передачи включаются мягче и легче, появляется возможность стартовать и двигаться максимально плавно на низких скоростях и пониженных передачах (без пробуксовок), снижаются нагрузки на трансмиссию, минимизируется износ самого сцепления и т.д.
