Установка и снятие торпеды
Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.
Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.
Демонтаж торпеды на Газели
Процедура снятия состоит из выполнения следующих шагов:
- Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
- В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
- Затем, открутив два винта, снимаем кожух с рулевой колонки.

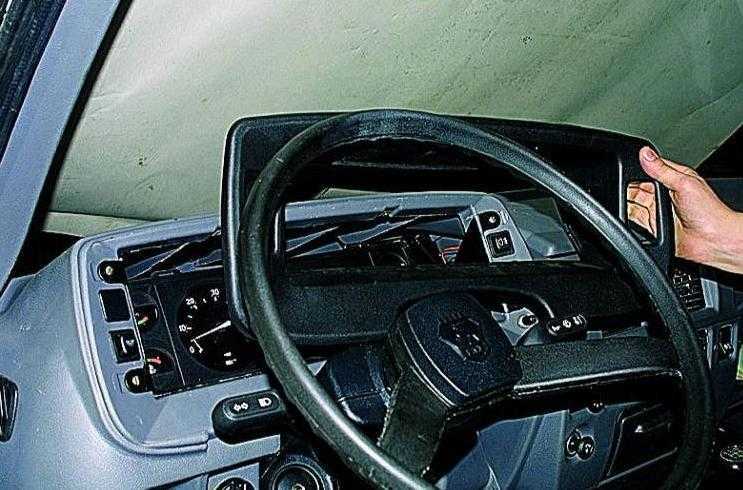

- Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.

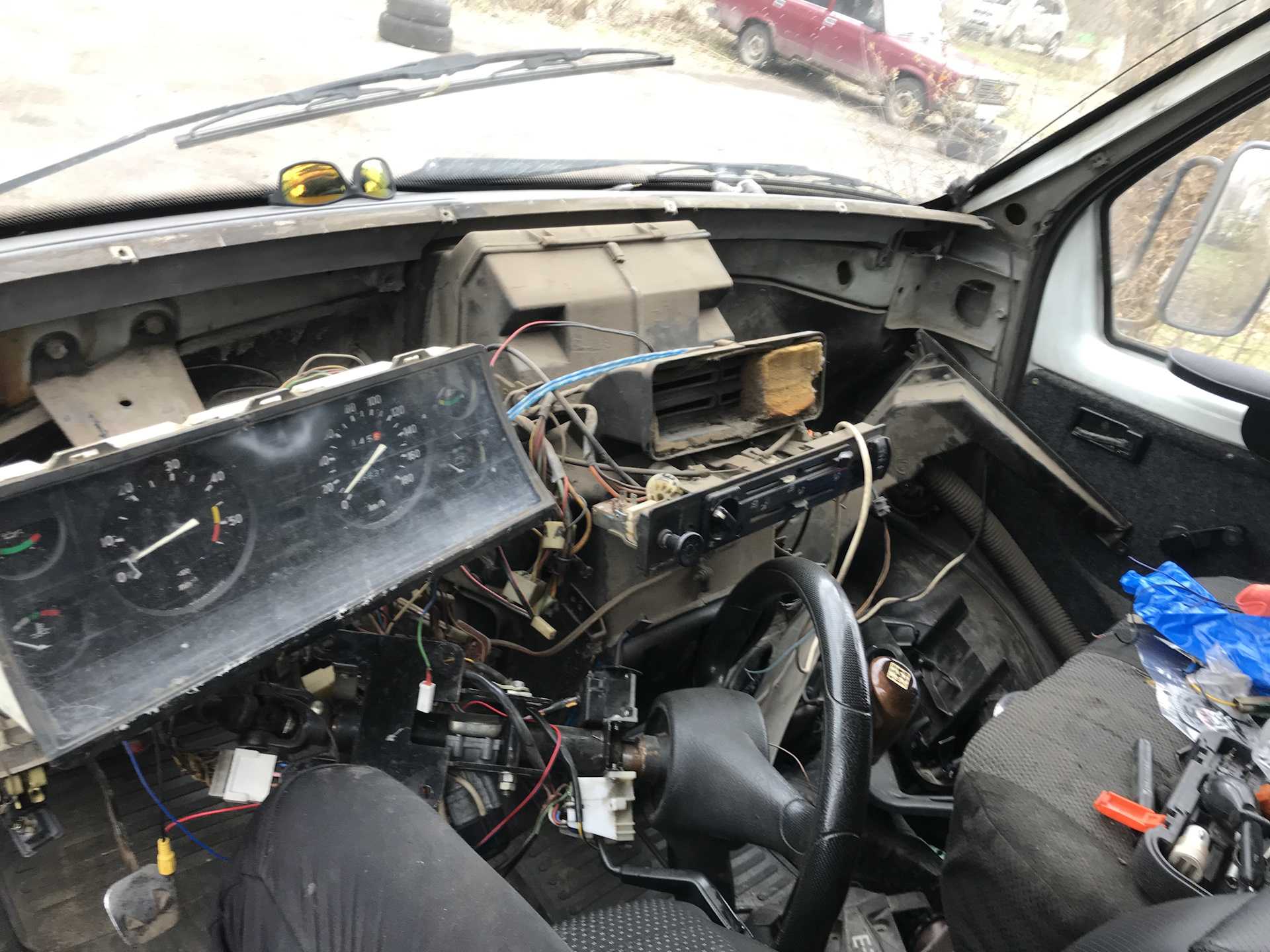

- Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
- Далее снимаем рулевую колонку вместе со всеми подключениями.
- На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
- Затем откручиваем болтовое крепление воздушной заслонки.
- Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
- Далее отключаем прикуриватель и аварийную сигнализацию.

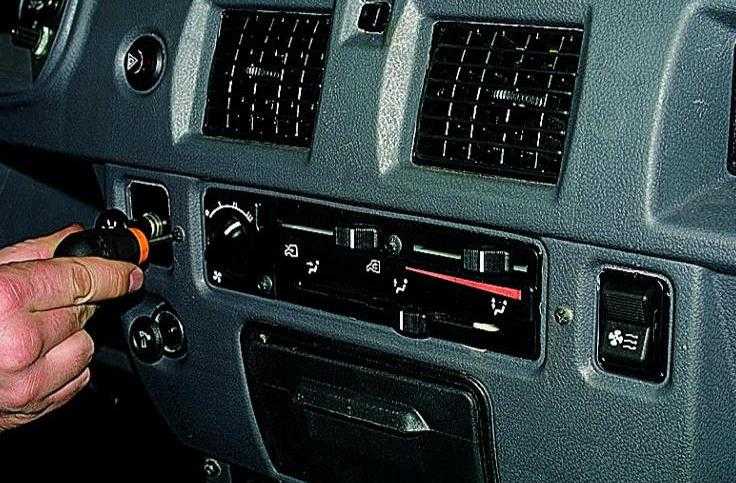

- Отверткой откручиваем два болта около управления печкой.
- Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
- Теперь отсоединяем воздуховоды от дефлекторов.
- Демонтируем заслонку карбюратора.
- Демонтируем панель, отсоединив шланги воздуховодов печки.

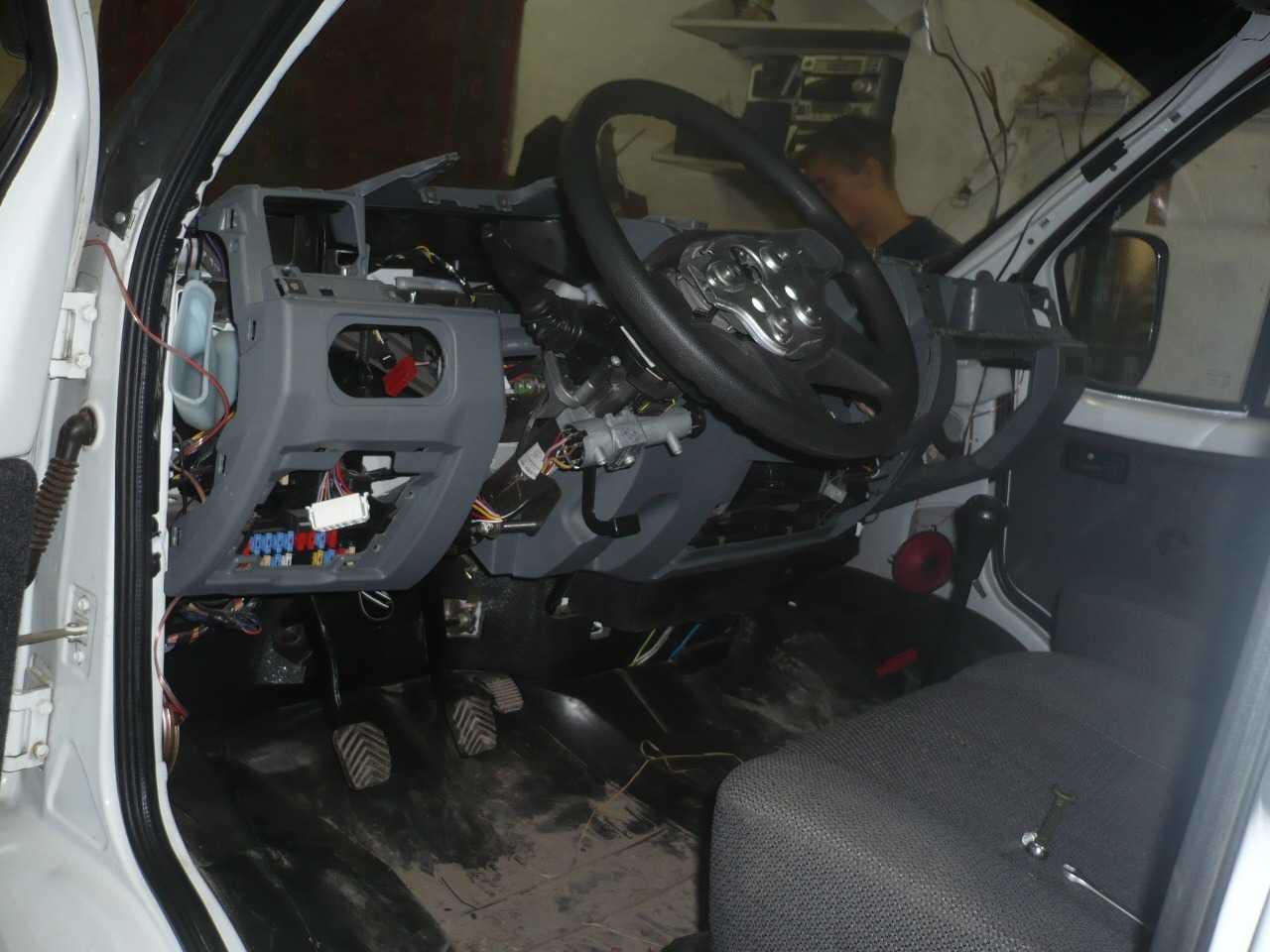

- Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
- Установка торпеды осуществляется в обратном порядке.
После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.
Строение системы отопления
Чёткая работа отопительной системы ГАЗ «Крайслер» зависит от правильного функционирования некоторых деталей, из которых она состоит.
Схема отопления Волги 31105
Можно разделить всё устройство на четыре основных элемента, в зависимости от функций, которые они выполняют:
- Отопитель. Конструкция состоит из нескольких деталей: кожух, радиатор, крышка кожуха и направляющая.
- Распределители воздушных потоков, к ним относятся патрубки, шланги и дефлекторы.
- Панель управления и регулировки или блок управления (установлен на приборную панель автомобиля и под ней).
- Трубопровод (располагается под капотом и обеспечивает циркуляцию антифриза через радиатор).
Это интересно: Проверка состояния тормозного диска и колодок передних колес ГАЗ-31105
Как сделать бардачок на месте заглушки на панели
Многие владельцы автомобиля Нива-Шевроле жалуются на малую вместительность вещевого (перчаточного) ящика. Так как конструкторы концерна LADA игнорируют жалобы автовладельцев, был придуман народный способ расширить требуемое пространство. Сделать это предлагают самостоятельно путем расположения дополнительного бардачка под заглушкой подушки безопасности.
Для самостоятельной переделки понадобится минимум инструментов.
Перед основными работами нам предстоит снять базовый бардачок, расположенный ниже — как это сделать мы рассказывали ранее. После этого удаляем заглушки подушек безопасности, которые расположены со стороны пассажира. Это, на первый взгляд, легкое дело, оказывается не таким уж и простым. Верхняя заглушка крепится пятью саморезами, добраться до которых непросто — их шляпки находятся внутри, и не каждая отвертка подойдет для их выкручивания.
После того, как заглушка снята, необходимо сделать технологическое отверстие в том месте, где она располагалась. При помощи электролобзика вырезаем проем в торпеде. Для обшивки внутреннего пространства нового бардачка рекомендуется использовать автомобильный карпет.
По заранее подготовленным выкройкам делаем детали, потом сшиваем их в единое целое. По сути, у нас должен получиться своеобразный ящик для мелочевки. Материалом для ящика может служить плотный картон, который потом обшивается карпетом, грубая кожа, войлок и т.д. Края обшивки мешка (карпет) фиксируем саморезами к краям выреза, обеспечивая тем самым плотную и надежную фиксацию. Под крышкой-заглушкой саморезов видно не будет, а если их покрасить в цвет торпедо, то и при открытой крышке они не будут бросаться в глаза.
Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос
Многие водители, отдавая дань моде, хотят заменить старую панель приборов на автомобиле Газель панелью нового образца. Статья посвящена «Газелевой приборке»: назначение, возможные неисправности. Дается инструкция по снятию и установке торпеды.
Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.
Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.
Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.
Приборка старого образца
Обновленный внешний вид
Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.
Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.
Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.
Распиновка комбинации приборов Газели
Типичные неисправности
После замены приборки возможны следующие неисправности:
- не работает либо часть приборов, либо вся панель;
- останавливаются стрелки на приборах;
- неправильные показания датчиков.
Решить проблему можно следующими действиями:
- Сначала нужно проверить питание: целостность проводов, качество контактов.
- Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
- Датчики могут не работать, если плохой контакт или перегорел предохранитель.
- Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».
При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.
Заключение
Установку евро панели рекомендуется для владельцев новых моделей Газели, так как при этом понадобится минимальное количество доработок. Для старых моделей следует анализировать возможность замены панели, так как после замены часто из-за несовместимости не работает электроника. Торпеду менять можно, если она подойдет для данной модели автомобиля.

Загрузка …
Приборы и индикаторы ГАЗель Бизнес.
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
- Указатель уровня топлива.
- Спидометр.
- Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор разряда аккумуляторной батареи.
- Сигнализатор включения левых указателей поворота.
- Сигнализатор аварийного давления масла.
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
- Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
- Сигнализатор системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
- Сигнализатор включения правых указателей поворота.
- Сигнализатор неисправности антиблокировочной системы тормозов (АБС) – устанавливается на части автомобилей.
- Тахометр.
Указывает частоту вращения коленчатого вала в мин*1.
- Сигнализатор неисправности электронного регулятора тормозных сил (EBD) – для автомобилей с системой АБС.
- Сигнализатор открытия дверей – для автомобилей ГАЗ-Э221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор включения блокировки межосевого дифференциала для автомобилей типа 4×4.
- Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
- Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
- Кнопка «Режим».
- Сигнализатор включения заднего противотуманного света.
- Сигнализатор включения дальнего света фар.
- Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении зажигания).
- Сигнализатор ближнего света фар.
- Сигнализатор включения передних противотуманных фар.
- Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
- Индикатор общего и суточного пробегов.
- Верхний ряд – показания общего пробега.
- Нижний ряд – показания суточного пробега.
- Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
- Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении).
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
Как Снять Торпеду На Газели Старого Образца ~ SIS26.RU
Назначение панели
Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели что остается сделать нашему клиенту приборы и индикаторы расположены на небольшом участке торпеды.
Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.
Третьим по размерам прибором является указатель температуры тосола. Дополнительно, на приборке размещаются циферблаты зарядки батареи аккумуляторной, количества бензина. Реже присутствует циферблат масла.
Приборка старого образца
Отопление и вентиляция автофургона ГАЗ-2705
Отопление кабины обеспечивается воздухом, подогретым в радиаторе отопителя 19 (рис. 10.22 ). Наружный воздух проходит через решетку между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды.
Затем воздух из короба 10 (см. рис. 10.23 ) воздухозаборника попадает в кожух отопителя и в зависимости от расположения заслонок подмешивания поступает или через радиатор отопителя или напрямую в распределители потоков воздуха левый 5 и правый 9 (см. рис. 10.24 ).
Отопительно-вентиляционная установка (ОВУ) состоит из корпуса отопителя 11 (pиc. 10.22 ), включающего в себя кожух 4 (см. рис. 10.24 ) и крышку 1 кожуха, соединенных через прокладку 6 скобами 7, распределителей потока воздуха левого 5 и правого 9, крепящихся к кожуху и крышке кожуха отопителя винтами 8, радиатора 19 (см. рис. 10.
22 ), крышки радиатора 21, электровентилятора 16, крышки вентилятора 12, заслонок подмешивания наружного воздуха, заслонок распределения потоков воздуха и заслонок вентиляции, расположенных внутри корпуса ОВУ и управляемых рейками 8 и 9 защитного кожуха 10, исключающего повреждение реек при монтаже.
Крепление отопителя производится на кронштейне через резиновые втулки 11 двумя болтами 9 к стенке моторного отсека и болтом 3 (см. рис. 10.24 ) через резиновую втулку к поперечине 19 (см. рис. 10.23 ) кронштейна крепления ОВУ.
Кран отопителя приводится в действие микроэлектродвигателем через механический редуктор; кран имеет два положения — полностью открыт или полностью закрыт.
Радиатор ОВУ соединен шлангом 23 (см. рис. 10.22 ) с краном управления отопителем и с системой охлаждения двигателя шлангами 15 и 17 (см. рис. 10.23 ). Шланги соединены со шлангами моторного отсека через обойму 14, прикрепленную к стенке отсека двумя гайками 16.
I taped laser pointer to my cats head. He was chasing it for over an hour. Here is a little taste. No cat was harmed during making of this video.
Функционал
Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).
На Газели установлено 20 индикаторов, сигнализирующих что, что не работает какой-то из узлов по другому датчиков автомобиля.
На щитке при помощи индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого там всегда найдете в инструкции по установке и эксплуатации.
Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.
Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду.
Типичные неисправности
После замены приборки возможны следующие неисправности:
- не работает либо часть приборов, либо вся панель;
- останавливаются стрелки на приборах;
- неправильные показания датчиков.
- Сначала нужно проверить питание: целостность проводов, качество контактов.
- Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
- Датчики могут не работать, если плохой контакт или перегорел предохранитель.
- Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».
При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.
Видео инструкция по установке панели
Операция по снятию и установке панели приборов требует внимания и аккуратного исполнения. При снятии необходимо запомнить расположение множества элементов, чтобы затем правильно их собрать, уложить проводку и т.п. В зависимости от модели некоторые детали могут отличаться. Ниже приведен общий порядок работ.
– отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 5 мин, чтобы деактивировалась система подушек безопасности;
Рис. 9.96 . Снятие облицовки стойки ветрового стекла: 1 – фиксаторы; 2 – паз на панели приборов; 3 – защелка облицовки
– немного отодвиньте верхнюю часть облицовки стойки ветрового стекла, чтобы нажать на защелку 3 (рис. 9.96);
– с помощью отвертки с плоским шлицем снимите модуль подушки безопасности с рулевого колеса, отжав пружинные фиксаторы с обратной стороны ступицы (рис. 9.97);
– с помощью приспособления Car. 1597 отсоедините крышку регулятора 3 корректора фар и разъедините контактные разъемы;
Рис. 9.102 . Винты 1 верхней части панели приборов; винты 2 (расположены под крышкой 3); стрелки – направление снятия панели
Рис. 9.104 . Гнездо (1) для клавиатуры навигационной аппаратуры Carminat или емкость для мелких предметов (в зависимости от комплектации)
– с помощью приспособления Car. 1597 отожмите пружинные фиксаторы и извлеките клавиатуру навигационной аппаратуры Carminat (рис. 9.104) или отделение для мелких предметов (в зависимости от комплектации), разъедините контактные разъемы;
– нажмите на два фиксатора и снимите дисплей или монитор системы навигации Carminat, разъедините контактный разъем;
– отсоедините держатель выключателей управления системой отопления и вентиляции и разъедините контактные разъемы;
– отсоедините крышку и выверните два винта крепления панели управления системой отопления и вентиляции (рис. 9.106);
– снимите кронштейн крепления громкоговорителя навигационной системы Carminat (если она установлена) и разъедините контактный разъем громкоговорителя (рис. 9.107);
– снимите подушку безопасности переднего пассажира, для чего разъедините два разъема подушки безопасности;
Рис. 9.109 . Болты (1) крепления модуля подушки безопасности переднего пассажира и нижний винт (2) крепления правой стороны панели приборов
– выверните четыре болта крепления, затем отсоедините подушку безопасности, как показано на рис. 9.109;
– приподнимите немного панель приборов, чтобы снять ее с удерживающих выступов в районе винтов крепления. Еще раз проверьте, все ли отсоединено (проводка, тросики и шланги) и отведено в сторону от панели;
– вдвоем с помощником аккуратно поднимите и снимите сначала правую сторону панели, выньте панель из салона через любую переднюю дверь;
– если есть затруднения при снятии панели, не применяйте силу – проверьте еще раз, все ли отсоединено и не зацепилась ли панель за окружающие ее элементы кузова.
– приложив переднюю панель к моторному щиту, убедитесь в том, что не защемился ни один провод, трос или шланг;
– при установке верхней части панели приборов проверьте состояние фиксаторов (рис. 9.111 и 9.112). Если фиксаторы 1 со следами повреждений, верхнюю часть панели надо заменить. Фиксаторы 2 поставляются в запасные части и могут быть заменены;
– при установке блока подрулевых переключателей убедитесь, что передние колеса находятся в положении прямолинейного движения;
– при установке рулевого колеса учтите, что шлицы ступицы рулевого колеса имеют специальную конфигурацию (рис. 9.113), защищающую от неправильного соединения. Рулевое колесо должно свободно надеваться на шлицы рулевой колонки. После каждого снятия обязательно заменяйте болт рулевого колеса и затягивайте установленным моментом;
– проверьте после окончательной установки панели приборов функционирование всех элементов, установленных на ней.
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
-
Замена заглушек блока ваз 21213
-
Установка gsm модуля starline a91 цена
-
Распиновка лямбда зонда delphi 28122177
-
Замена главного тормозного цилиндра форд сиерра
- Как снять потолок на опель антара
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
- отдельные датчики или вся панель перестает работать;
- «замерзают» показания приборов;
- датчики врут, показатели неверные.
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
- Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
