Ремонт ваз 2110 (лада) : комбинация приборов

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

Аккумулятор не заряжается.
По той или иной причине зажат ручной тормоз.
Не достаточное количество топлива в баке.
Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
Нарушена работа топливной системы.
Произошел сбой в двигательной системе и многое другое.

Рекомендуем: Зачем нужна обкатка новых зимних шин и как это делать?

Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП

Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)

На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.

Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.

Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
Светодиодный модуль повышенной яркости SMD – 20 руб.
Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

Почему не работает спидометр на Ниве Шевроле: причины

Ответы ниже. В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Спидометр получает электрический импульс, нива шевроле не работает спидометр стрелка приводится в движение простым шаговым электромотором. Ремонт спидометра Нива Шевроле часто не долговечен. Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель приборов на плате.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько: Механические повреждения самого спидометра. В некоторых случаях, нива шевроле не работает спидометр, при ремонте панели приборов она может быть установлена с перекосом, что в дальнейшем может повлиять на работу системы.

Шевроле-Нива: не работает спидометр

Если эти действия не помогли, то необходимо проверить колодку контактов на датчике скорости. Для этого необходимо установить автомобиль на смотровую яму или эстакаду.

Он находиться внизу на раздаточной коробке и на него может попадать вода и реактивы, которыми обрабатывают дороги. При наличии там ошибкиговорящей о нива шевроле не работает спидометр датчика скорости, придётся искать место смотровая яма, эстакада, подъёмникгде было бы удобно добраться до. Появление этого кода может быть связано как с неисправностью самого датчика скорости, так и его механического привода.

К датчику мы ещё вернёмся, а пока проверим приборную панель полностью на работоспособность каждого из приборов.

Почему не работает спидометр на Шевроле Нива

Выключаем зажигание и нажимаем на кнопку сброса суточного пробега. Использование раздатки на ниве шевроле.

Не отпускаем кнопку и включаем зажигание. Стрелки на исправных приборах при этом должны троекратно совершить движение от нуля к максимальному делению.

Здесь все понятно — если спидометр отказывается выполнять условия теста, дело либо в самом приборе, либо в плате приборки. Скорее всего, придётся менять плату в сборе. Механические повреждения самого спидометра.

Отсутствие контакта в любом из клеммных соединений. Обрыв или замыкание провода.

Использование одометра в определении пробега подержанного автомобиля

Общеизвестно, что одометр является основным средством, посредством которого можно установить пробег того или иного транспортного средства. Этот критерий – один из важнейших при выборе и приобретении подержанного авто, поскольку пройденный километраж позволяет оценить общее техническое состояние автомобиля, степень износа узлов и агрегатов, а также остаточный ресурс двигателя.

Само собой, что у многих автолюбителей, расстающихся с собственным транспортным средством, часто возникает желание изменить показания одометра с целью увеличить начальную стоимость продаваемого автомобиля.

Мы оставим в стороне морально-этическую сторону данного вопроса и посмотрим, насколько реально в техническом плане «скрутить» счетчик одометра.

Здесь нам следует вновь углубиться в историю данного прибора. Первые, механические, одометры имели серьезный недостаток – изменить их показания было весьма просто. По сути, эта причина и вынудила автопроизводителей искать различные способы защиты данных, что, в итоге, и привело к созданию электронных приборов.

В них, как мы уже писали, информация об общем пробеге «зашита» в бортовом компьютере автомобиля, и скорректировать ее гораздо сложнее. На практике, отправить электронный одометр в минус все же возможно, однако делается это уже не вмешательством в работу механических узлов, а путем переписывания в памяти бортового компьютера заложенной в него информации.

Видео — про скрученные пробеги у автомобилей:

Сегодня в сети интернет имеется множество предложений в этой сфере, чего стоит хотя бы известный сайт одометр.рф, отзывы в котором говорят об относительной простоте такой процедуры.

Но не стоит забывать, что в большинстве современных авто информация о пробеге хранится сразу в нескольких независимых друг от друга электронных блоках, и грамотная диагностика электронных систем автомобиля вполне способна выявить факт «скручивания» показаний одометра со стороны автолюбителя.

Причины поломок

Сам по себе датчик выходит из строя редко, поскольку это надежное устройство. Но на его работу могут оказывать негативное влияние следующие факторы:

Датчик загрязнился изнутри. Такие проблемы особенно распространены у датчиков с разборными корпусами.
Попадание на прибор металлической стружки. Иногда эта причина появляется у устройств с опорой на постоянных магнитах.
Наводки от других приборов.
Проблемы, связанные с фиксацией. Схема должна учитывать цвет каждой отдельной детали.
Нарушена целостность проводки. Например, если она перегрелась, либо внутри появились какие-либо механические повреждения. Контакты полностью очищаются от следов коррозии в этом случае, потом для них применяют специальную защитную смазку.
Окисление контактов. Явление относят к естественным факторам, часто возникающим просто от времени.
Перегрев, возникающий во время непосредственной эксплуатации. Такое бывает, даже если распиновка изначально верная.

Проверка контрольных приборов и их датчиков Нива 2121-2131

Проверка приборов и их датчиков

Ремонт контрольных приборов, особенности сборки и разборки на ваз 2121, порядок замены датчиков в приборах 2131 ваз. Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту: генератора, стартера. Схема нива 2131.

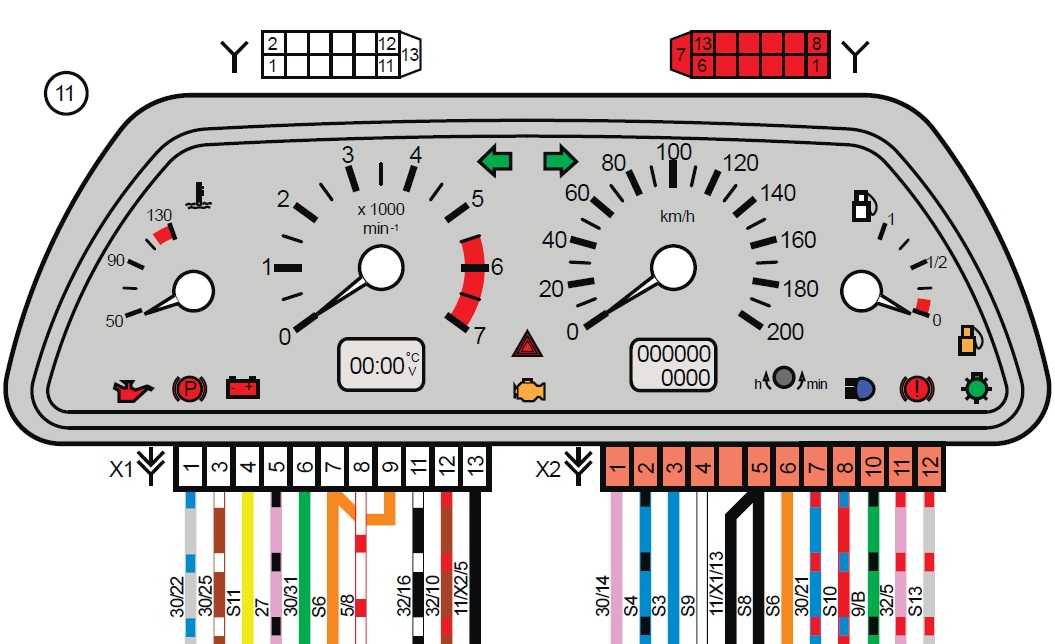

Схема соединений комбинации приборов выпуска с 1996 г. (вид изнутри)
1 – тахометр;
2 – стабилизатор напряжения;
3 – лампа освещения комбинации приборов;
4 – указатель температуры охлаждающей жидкости;
5 – указатель уровня топлива;
6 – контрольная лампа системы управления двигателем;
7 – контрольная лампа обогрева заднего стекла;
8 – контрольная лампа противотуманного света;
9 – контрольная лампа дальнего света фар;
10 – контрольная лампа наружного освещения;
11 – контрольная лампа указателей поворота;
12 – контрольная лампа заряда аккумуляторной батареи;
13 – контрольная лампа уровня тормозной жидкости;
14 – контрольная лампа давления масла;
15 – контрольная лампа блокировки дифференциала;
16 – контрольная лампа резерва топлива;
17 – контрольная лампа ремней безопасности;
18 – контрольная лампа стояночного тормоза;
D1, D2 – диоды IN4002;
R1 – резистор 470 Ом, 0,25 Вт;
R2 – резистор 51 Ом, 5 Вт.

Указатель температуры охлаждающей жидкости работает совместно с датчиком нива 2131, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Температура, °С	Напряжение на датчике, В	Сопротивление датчика, Ом
30	8	1350–1880
50	7,6	585–820
70	6,85	280–390
90	5,8	155–196
110	4,7	87–109

Данные для проверки указателя температуры охлаждающей жидкости

Положение стрелки указателя (при напряжении в бортовой сети 13–14 В)	Сопротивление датчика температуры, Ом
В начале шкалы	640–1320
В начале красной зоны	77–89
В конце красной зоны	40–50

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините его с «массой».

Если стрелка отклонится, неисправен датчик.

Если стрелка не отклонилась, снимите комбинацию приборов ваз 2121, отсоедините от нее красную колодку и при включенном зажигании соедините через резистор 20–50 Ом штекер «13» белой колодки с «массой». Если стрелка теперь отклонилась – неисправна цепь «датчик – указатель».

Если нет – неисправен указатель или его цепь питания.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика нива 2121.

Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель.

Последний можно проверить, отсоединив белую колодку от комбинации приборов.

При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.

Данные для проверки датчика указателя уровня топлива

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Наверное, вряд ли кто-то будет спорить с тем, что ВАЗовская «десятка» не является вершиной дизайнерской мысли. Впрочем, здесь нет ничего удивительно, ведь проектировался этот автомобиль еще в прошлом столетии. При этом компенсатором, причем достаточно серьезным, в данном случае является цена. Иными словами, предлагается определенный компромисс – несовершенство автомобиля в обмен на приемлемую стоимость. Ну а выбор в конечном итоге делает сам автовладелец, решая, подходит ли ему такой вариант.

О достоинствах и недостатках данной модели можно рассуждать достаточно долго. Однако сейчас речь пойдет не об этом. Те, кто решает, что «десятка» является подходящим вариантом по соотношению между ценой и качеством, в процессе эксплуатации зачастую хотят несколько облагородить своего железного коня, внося изменения как в экстерьер, так и в интерьер.

Если говорить о тюнинге салона авто, то одним из основных объектов усовершенствований здесь является приборная панель. Многим просто не нравится родной вариант, выглядящий, откровенно говоря, не очень привлекательно. Да, после «Жигулей» это несомненный шаг вперед, но ведь за окном уже 21-й век, и хочется чего-то более красивого и радующего глаз.

Причины нерабочего спидометра: от простого к сложному

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель приборов на плате.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Признаки нерабочего спидометра довольно понятны — стрелка либо безбожно врёт, показывая 160 на скорости 20 км/ч, либо дёргается, либо падает замертво на нулевую отметку.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

Механические повреждения самого спидометра.
Отсутствие контакта в любом из клеммных соединений.
Обрыв или замыкание провода.
Выход из строя датчика скорости.
Сбой в работе ЭБУ.

Тест приборной панели и проверка спидометра

Если спидометр начинает работать некорректно и при этом загорается лампа Check Engine, в таком случае стоит проверить электронный блок управления на наличие ошибок.

Для этого существует процедура самодиагностики панели. Процесс проверки проходит следующим образом:

Выключаем зажигание и нажимаем на кнопку сброса суточного пробега.
Не отпускаем кнопку и включаем зажигание.
Отпускаем кнопку.
Стрелки на исправных приборах при этом должны троекратно совершить движение от нуля к максимальному делению.

Здесь все понятно — если спидометр отказывается выполнять условия теста, дело либо в самом приборе, либо в плате приборки. Скорее всего, придётся менять плату в сборе.

Видео о самодиагностике

НА видео ВАЗ-2112, но принцип тот же, и панель таже.

Проверяем контакты спидометра и датчика скорости

В цепи спидометра контактных колодок не так много. Часто бывает, что от вибрации сдвигается колодка, идущая от общего пучка проводов к приборной панели. Чтобы исключить возможность потери контакта в этом месте, придётся отодвинуть приборку и несколько раз вынуть и вставить фишку на тыльной стороне платы панели.

Контакт №9 — это контакт спидометра. Иногда колодка может просто быть установлена с перекосом, тогда контакт может быть непостоянным, либо отсутствовать вовсе.

Расположение датчика скорости схематически.

Если это не помогло, придётся искать разъем контактов на датчике скорости. Как мы и говорили, он находится на корпусе раздаточной коробки и его разъёмы часто страдают от воды и реактивов, которыми посыпают дороги.

Контакт нужно отсоединить и оценить его состояние. Кроме этого, часто попадают под раздачу сами провода, идущие к датчику скорости. На Шевроле Нива с большим пробегом провод может запросто перетереться, и если хотя бы один провод из трёх будет повреждён или коротить на массу – спидометр работать не будет.

Конструкция датчика скорости проста — это металлический или пластиковый корпус, ферромагнитный сердечник и обмотка, в которой вращается ротор, вырабатывая электрический импульс — чем быстрее вращается валик датчика, тем больше импульс, тем дальше стрелка спидометра отклоняется от нуля.

Снимаем приборную панель Нива Шевроле

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.
Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.
Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.
Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.
Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.
Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.
Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.

Принцип действия одометра

Выражаясь научным языком, одометр представляет собой механическое либо электронное устройство, определяющее количество оборотов, совершаемых колесом, то есть, счетчиком. Благодаря этой информации владелец автомобиля может определить путь, который пройден автомобилем в течение всего срока его эксплуатации либо за определенный промежуток времени. То есть, информация, получаемая прибором, доводится до водителя в числовой форме, а конкретно – километрах пройденного пути.

Принцип действия прибора таков – за один пройденный автомобилем километр колесо совершает одинаковое число оборотов. Зная, сколько оборотов оно совершило в общем за тот или иной путь, легко высчитать пройденный километрах, и именно он отображается на счетчике пробега.

Кроме того, обнулив данные одометра перед поездкой, вы легко можете установить расстояние из точки А в точку Б либо высчитать, сколько автомобиль проехал на одной заправке топливом. Обо всех этих функциях одометра знает, вероятно, любой водитель.

Жидкокристаллический индикатор VDO комбинации приборов ВАЗ 2110 нового образца

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического индикатора в комбинацию приборов VDO ВАЗ 2110-12, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, с одним или двумя окнами, производитель VDO, Счётмаш или АВТОПРИБОР.

Основным ориентиром управления автомобиля ВАЗ 2110 служит приборная панель.

Исправная комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километража, сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя жидкокристаллическими индикаторами ЖКИ (окнами). В правом «окне» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен термодатчик).

Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

В автомобиле ВАЗ 2110 с комбинацией приборов 2110-3801010 нового образца установлен спидометр с электронным счетчиком километража, имеющий два вида счетчиков (одометров):
— Первый показывает итоговый пройденный путь;
— Второй показывает путь, пройденный за сутки.

Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

С 2004г. существуют 3 вида самых распространенных взаимозаменяемых электронных комбинаций приборов:

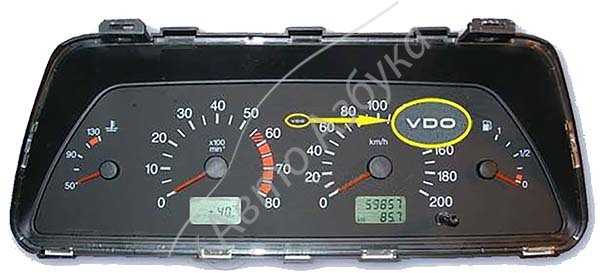

1. VDO – сделанные по лицензии немецкой фирмы, относящийся к концерну SIEMENS. (вэдэошная комбинация)

— Панель VDO с одним окном Артикул: 2110-3801010-02
— Панель VDO с двумя окнами Артикул: 2110-3801010-08
2. Курский завод электронных приборов OАО «СЧЕТМАШ» (курская комбинация)
— Панель Счётмаш с одним окном Артикул: 2110-3801010-05
— Панель Счётмаш с двумя окнами Артикул: 2110-3801010-06
3. Владимирский завод «АВТОПРИБОР»
— Панель «АВТОПРИБОР» с одним окном Артикул: 2110-3801010-04

На панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Приборная доска 2110-3801010 (ВАЗ 2110) надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Замену жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца можно производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.
Другие артикулы товара и его аналогов в каталогах: 211003801010VDOЖКИ.
ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца у автомобиля десятого семейства ВАЗ.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

в моделях 21213 используется генераторный узел модели 371.3701;
в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить.

Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично.

Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.

Одометр

Одометр – это совмещенный со спидометром прибор для измерения общего пробега автомобиля. Кроме простой фиксации километража, это устройство помогает поддерживать автомобиль в исправном состоянии. По пробегу определяют дату прохождения очередного ТО, в ходе которого производится замена расходных материалов и комплектующих частей, в том числе:

масел в двигателе и коробке переключения передач;
фильтров очистки воздуха и топливной системы;
сайлентблоков и автомобильных шин, и так далее, и тому подобное.

Обычно показания одометра выглядят, как цифры под стрелкой или шкалой спидометра. Но их расположение может меняться, в зависимости от марки и модели автомобиля.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли

Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.

Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку

Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой

В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Вытащить заглушку и открутить саморез, находящийся за ней

Убрать два самореза снизу удерживающие накладку и снять ее.

Пометив провода подходящие к выключателям, отсоединить их.

Открутить болты с кронштейна руля
Ключом на «8» открутить саморезы нижнего крепления кронштейна.

Открутить саморез под отвертку и снять световод.
Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

снять декоративную вставку, убрав все внешние детали.
Гайки открутить ключом на «21».

Убрать подсветку гидрокорректора.
Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Теперь можно выполнить снятие торпеды ВАЗ 2114.

Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Не работает спидометр Нива Шевроле

В современных автомобилях большое количество датчиков, корректирующих работу автомобиля. И все они очень сильно взаимосвязаны между собой. Если не работает спидометр Шевроле Нива, то этому может быть несколько причин, начиная от датчика скорости и заканчивая электронным блоком управления. Это в свою очередь может повлечь за собой неправильную работу двигателя, повышенный расход топлива и прочие проблемы. Поэтому неработающий спидометр — это не только проблемы с контролем за движением, но и возможные причины больших неисправностей. И значит, что необходимо срочно провести диагностику автомобиля.

В Ниве Шевроле стрелка спидометра приводиться в движение не тросиком, как на старых авто, а при помощи электронной системы управления, которая управляется магнитным датчиком. Стрелка спидометра представляет собой амперметр, приводимый в движение разностью тока, передаваемого датчиком.

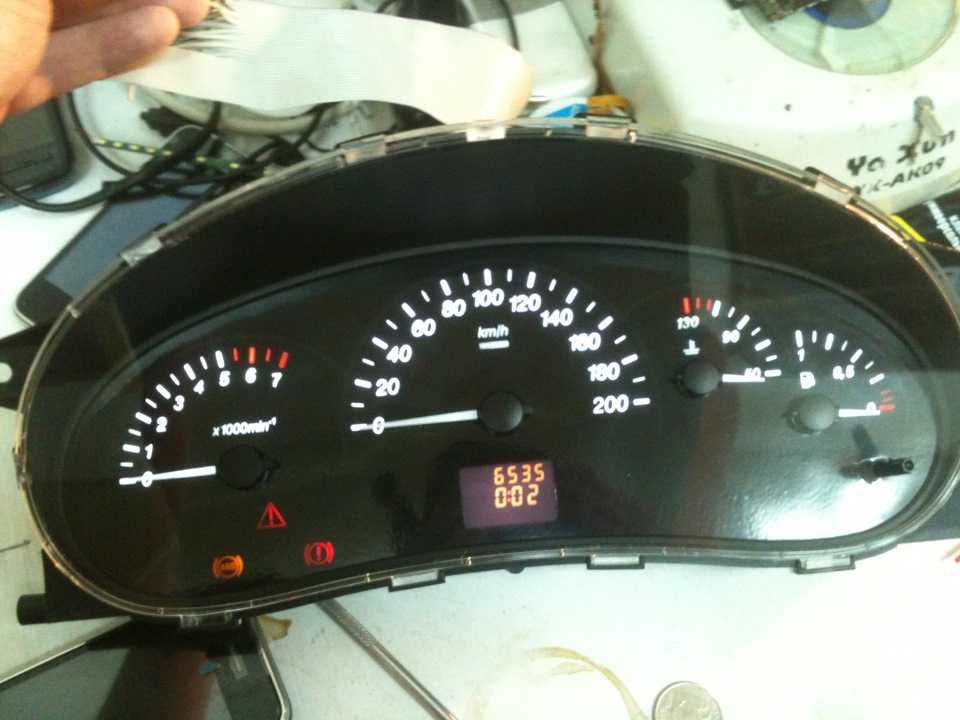

Если в результате диагностики выявлена проблема с панелью приборов, то в большинстве случаев может потребоваться ее полная замена, поскольку она является неремонтопригодной, а ее компоненты размещены на одной плате.

Датчик скорости передающий импульс на панель приборов устанавливается на раздаточную коробку. Эти сигналы передаются в ЭБУ, где обрабатываются, считываются параметры двигателя и передаются на панель приборов.

Определить непорядки в работе спидометра довольно просто: это завышенные показатели, например, когда автомобиль показывает явно завышенные показатели скорости, стрелка дергается при равномерном движении или не поднимается с нулевой отметки.

Можно выделить несколько основных причин, которые могут повлиять на работу спидометра:

Механические повреждения панели приборов
Повреждения проводки или контактов
Короткое замыкание
Поломка датчика скорости
Выход из строя ЭБУ

Некоторые проблемы можно определить, подключив к панели датчик OBDII

Если неполадки в работе спидометра сопровождаются ошибкой Check Engine, то в этом случае проблема будет связана с ЭБУ. Проверив его с помощью датчика скорее всего можно обнаружить ошибку 0500.

Для начала следует провести самодиагностику панели приборов. Для этого необходимо выполнить несколько простых действий:

Выключить зажигание и зажать кнопку для сброса суточного пробега
Удерживая кнопку включить зажигание
Отпустить кнопку
Если панель приборов исправна, то стрелки приборов должны подняться к максимальному делению и вернуться в исходное положение.

Если стрелка спидометра не двигается или есть сбои в их работе, то проблема в панели приборов. Следует отсоединить ее проверить состояние контактных колодок. Возможно, что во время эксплуатации во время эксплуатации из-за вибраций произошло отсоединение контактов в колодке от общего пучка к приборной панели.

Контакт 9 используется для подключения спидометра. В некоторых случаях, например, при ремонте панели приборов она может быть установлена с перекосом, что в дальнейшем может повлиять на работу системы.

Если эти действия не помогли, то необходимо проверить колодку контактов на датчике скорости. Для этого необходимо установить автомобиль на смотровую яму или эстакаду. Он находиться внизу на раздаточной коробке и на него может попадать вода и реактивы, которыми обрабатывают дороги.

После этого необходимо проверить провода, ведущие от него к датчику скорости. Провод может перетереться или получить другие механические повреждения. Корпус автомобиля несет в себе минусовой заряд – массу. И при повреждении оболочки провода может появиться короткое замыкание.

Диагностика и устранение неисправностей механического прибора

Для правильной диагностики пользуйтесь следующим алгоритмом действий:

Приподнимаем пассажирскую сторону автомобиля, используя домкрат.
Пользуясь инструкцией по ремонту и эксплуатации вашего авто, правильно производим демонтаж щитка приборов.
Удалить фиксирующую гайку троса спидометра, снять щиток, запустить мотор и включить 4 передачу.
В защитном кожухе трос должен проворачиваться. Если так и получилось – закручивайте наконечник троса, повторно включите 4 передачу на запущенном моторе и оцените показания на индикаторе. О неисправности скажет меняющая положение стрелка.

Если трос не вращается, то его необходимо демонтировать со стороны КПП и убедится, что форма его наконечника квадратная. Попробуйте самостоятельно тить трос- с обоих концов вращения должно быть одинаковым, и если это так – проблема в шестерне.
