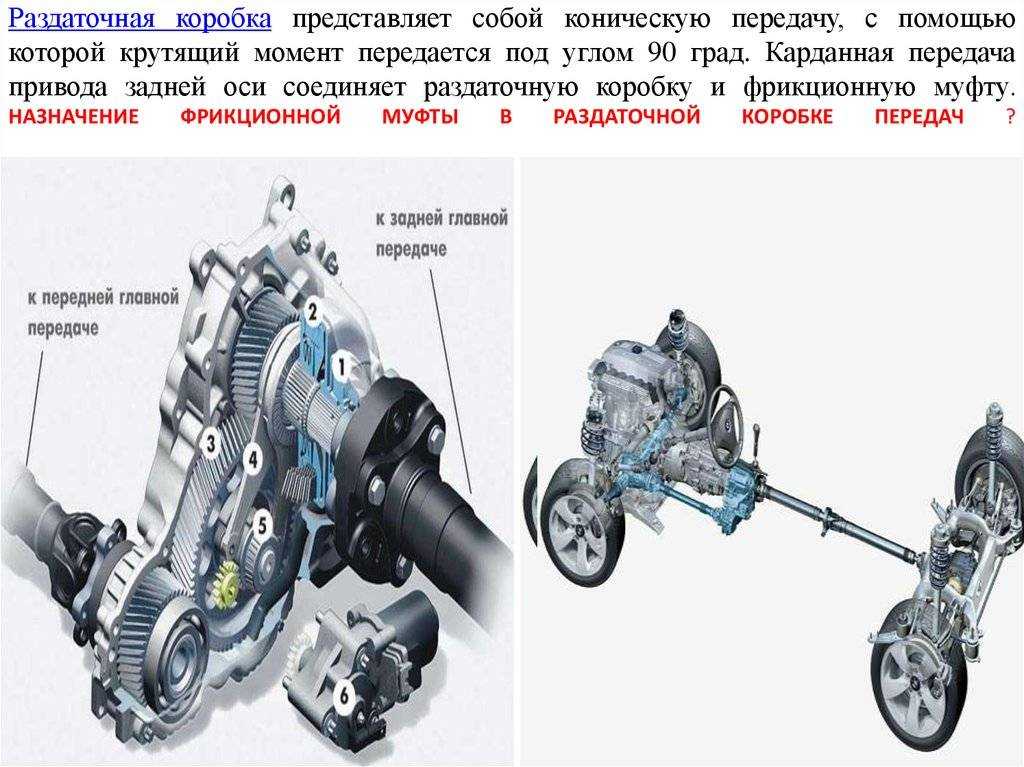

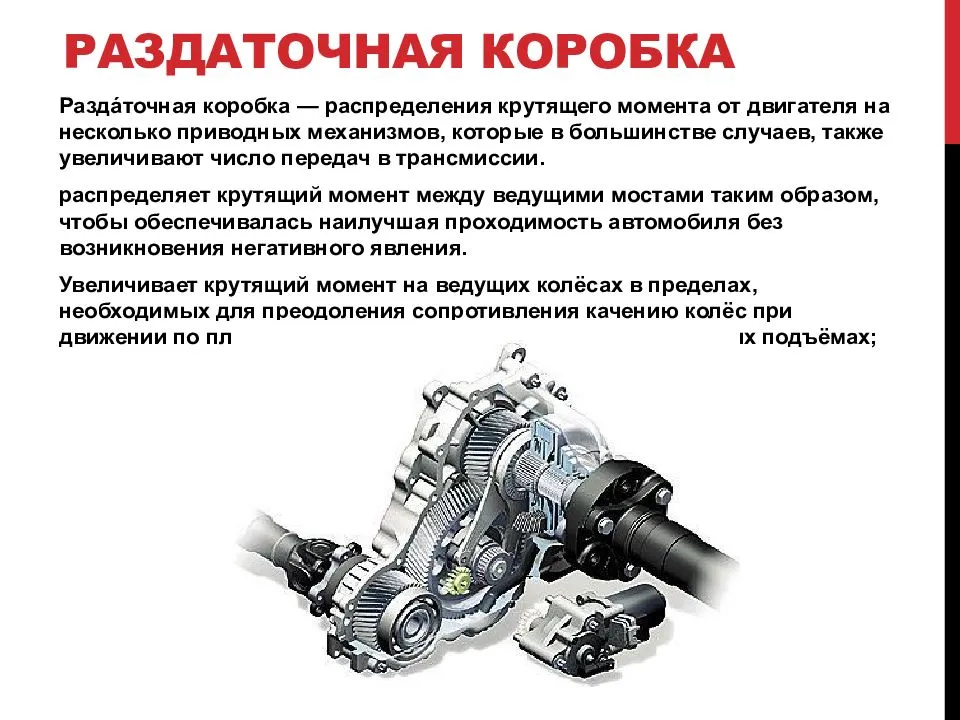

Раздаточная коробка

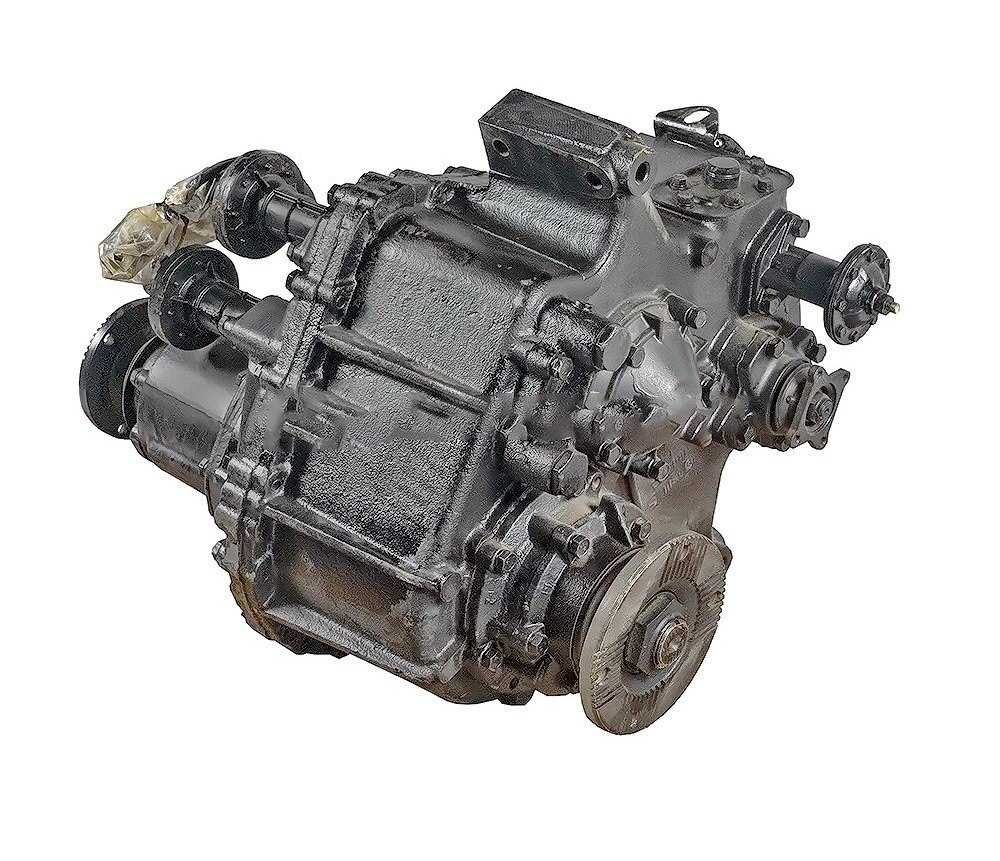

Разновидности

Существует несколько типов данных элементов:

Оснащенные соосными приводными валами. Данная разновидность используется на многих внедорожниках. Такую популярность она приобрела за счет использования единой главной передачи для обеих мостов.
С несоосным ведомым валом. Здесь отсутствует промежуточный вал. Плюсы данной системы – высокий коэффициент полезного действия и бесшумность. Также такая коробка отличается малой снаряженной массой.
С блокировкой привода ведущих мостов. Устанавливается в том числе и на «Шевроле Ниву»

Здесь есть возможность использовать весь крутящий момент без пробуксовки колес, что очень важно при езде по бездорожью. Передний мост включается только на трудных участках дороги

На асфальтовом покрытии у внедорожника – монопривод (работает только задний мост). Это позволяет снизить расход топлива и при необходимости увеличить проходимость (когда привод «замыкается»). Также здесь имеется межосевая принудительная блокировка.

Когда используется пониженная передача

Для каких целей вообще нужна раздатка, когда есть смысл включать блокировку и пониженную передачу? Такие, вроде бы простые, но вместе с тем серьезные вопросы станут понятными при рассмотрении следующего примера. При езде по проселочной дороге на твердом покрытии включена четвертая передача. Внезапно перед автомобилем возникает большая лужа с мягким ненадежным покрытием. В таком препятствии автомобиль может легко «потонуть». Чтобы не допустить этого, следует включить пониженную передачу и не спеша медленно преодолеть такое препятствие. Такая передача предназначена именно для езды по мягкому дорожному покрытию, когда даже на первой передаче автомобилю «тяжело».

Стоит отметить, что для включения пониженной передачи на Нива Шевроле необходимо остановиться – так устроен дифференциал автомобиля. А вот для включения и выключения блокировки вовсе не нужно останавливаться. Но стоит ли часто использовать такие дополнительные и, без сомнения, полезные функции машины? Опытные водители рекомендуют использовать их в тех местах, где грязь располагается не на ровном месте, а с различными ухабами и прочем подобном.

Таким образом, пониженная передача раздатки Шевроле создана для комфортной езды по бездорожью и преодолении разнообразных препятствий. На такой передаче ехать нужно медленно, нельзя резко газовать, поскольку в этот момент колеса получат большую нагрузку, в результате чего может образоваться настоящая яма, выбраться из которой автомобилю будет очень сложно.

При такой манере езды автомобилист будет лучше чувствовать движение колес, в результате чего при их «зарывании», свидетельством которого станет хаотическое движение машины, можно будет сразу же что-то предпринять, преодолев препятствие. Чаще всего для этого используется смена траектории движения автомобиля.

Стоит также отметить, что при передвижении по вязкой грязи или глубоким лужам ни в коем случае нельзя резко включать вторую пониженную передачу. При этом повышается крутящий момент, в результате чего автомобиль может попросту «захлебнуться», заглохнув в самый неподходящий момент.

Замена подушек подвески раздаточной коробки Нива Шевроле

Для замены подушек раздатки на Шеви Нива потребуется ключ на 13 и на 17. Перед началом работ установите под раздаточную коробку опору.

Отверните гайки крепления к кузову поперечины задней опоры раздаточной коробки

Отверните гайку и извлеките болт

Снимите поперечину (вертолет в народе) в сборе с подушкой опоры

Для замены подушки отверните две гайки болтов ее крепления и при необходимости также замените резиновые втулки поперечины

Для замены подушки бокового крепления раздаточной коробки отверните гайку оси крепления коробки, две гайки крепления подушки к кузову

Снимите подушку. Вторую подушку снимают аналогично. Установка подушек раздаточной коробки Нива Шевроле выполняется в порядке, обратном снятию.

Ремонт раздаточной коробки ВАЗ 2123

Для выполнения работ необходимо обеспечить свободный доступ к нижней части авто, установив машину на яму или эстакаду.

Для ремонта раздатки понадобится:

набор рожковых и торцевых ключей;
монтажная лопатка;
съемники стопорных колец и подшипников;
зубило;
молоток;
выколотка;
пинцет;
динамометрический ключ;
упор под раздатку;
тиски, губки которых сделаны из мягкого металла (можно использовать металлические прокладки).

Снятие и установка

Чтобы снять раздаточную коробку, необходимо выполнить такие действия:

Установка узла выполняется в обратной последовательности.

Разборка раздаточной коробки Нивы Шевроле

Перед тем как разбирать раздатку, с нее необходимо слить трансмиссионное масло. Дальнейший порядок действий выглядит так:

Сборка раздатки выполняется в обратном порядке. Затяжку гаек фланцев нужно проконтролировать с помощью динамометрического ключа.

Детали необходимо проверить перед установкой. Они не должны иметь заусениц, выработки и других дефектов.

Центровка

Для регулировки раздаточной коробки необходимо поднять машину на подъемнике, чтобы все четыре колеса не касались земли. Операция выполняется вдвоем. Водитель садится за руль, а помощник занимается центровкой. Делается это так:

поднять машину;
слегка ослабить крепления раздаточной коробки, чтобы она могла смещаться;
завести двигатель, включить 4 скорость и раскрутить колеса до скорости 60-90 км/час;
затянуть крепление раздаточной коробки.

Если все сделано правильно, раздатка займет оптимальное положение и не будет вибрировать на ходу.

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

Включена «нейтралка».
Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Об устройстве

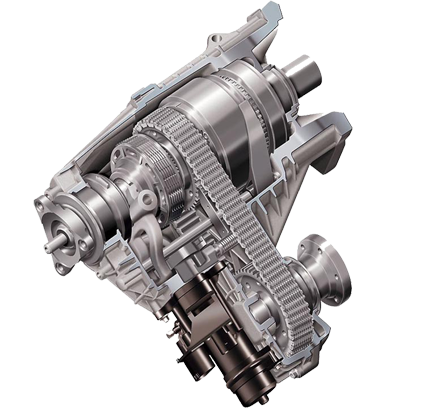

Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:

Ведущий вал.
Механизм блокировки межосевого дифференциала.
Сам дифференциал.
Цепную или зубчатую передачу.
Приводной вал задней и передней оси.
Понижающую передачу.

Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал.

Несимметричный (распределяет крутящий момент в разных соотношениях).
Симметричный (распределяет усилия поровну).

Посторонний шум и гул в работе РК

Вибрация рычага раздаточной коробки. Это явление возникает при деформации или люфте промежуточного вала или крестовины одного из карданов. В редких случаях причиной вибрации становится поломка кронштейна рычага.

Вибрация раздатки. Причиной этого служит дисбаланс карданных
Валов, износ крестовин, повреждение или плохая затяжка креплений раздаточной коробки или двигателя. Также раздатка вибрирует при неисправности шестерен и подшипников.
Не включается блокировка дифференциала. Эта проблема характерна для Нивы Шевроле, как и ее предшественница от АвтоВАЗа. Затрудненное включение блокировки не всегда говорит о том, что пришла пора ремонтировать раздатку. Зачастую рычаг и шарнирное соединение ржавеют и утрачивают подвижность из-за редкого использования функции. В этом случае достаточно обработать проблемные детали средством WD-40.
Утечка масла. Смазка вытекает в случае износа сальников или уплотнительных прокладок. Также утечка возникает в случае повреждения корпуса.
Затрудненное переключение режимов. Сложности с переключением возникают при износе или неправильной регулировке деталей.

Режимы передач

Давайте разберем более подробно как пользоваться раздаткой на Ниве Шевроле. Она служит для переключения на пониженную передачу, а так же блокирует межосевой дифференциал, делать это можно одновременно. Для того чтобы включить пониженную передачу необходимо переключить рычаг в право вверх, для блокировки рычаг нужно потянуть влево до самого конца. Ручка имеет следующее обозначение:

Low(L)- понижение;
N-нейтральная;
High(H)- обычная, повышенная.

На рисунке ниже представлена схема работы трансмиссионных рычагов, КПП и раздаточной коробки:

Производить переключение в раздатке с понеженной на повышенную, можно во время движения. Для этого нужно дважды выжать сцепление.

Пониженная передача включается на скорости не больше 5 километров в час, или после полной остановки. Для того чтобы преодолеть крутой подъём, или при движении где имеется слабый грунт, чтобы скорость автомобиля была минимальная и при этом устойчивая, пониженную передачу нужно включать заранее. Например если вы едите по ровной дороге на второй или третей передаче, и перед вами появляется плохой участок дороги, нужно остановиться и переключиться на пониженную.

Межосевой дифференциал включать на высокой скорости не рекомендуется, так как автомобиль в момент переключения может сильно занести. Производить блокировку желательно там где имеется скользкое покрытие, и колёса начинают пробуксовывать.

Как пользоваться?

Переключая режимы работы раздатки, можно подстраивать поведение автомобиля в соответствии с дорожными условиями.

Пониженная передача используется в двух случаях:

Нужно обеспечить низкую скорость движения. Например, если нужно заехать на бордюр или другое препятствие, можно включить пониженную передачу, чтобы не жечь сцепление.
Нужен высокий крутящий момент. Пониженная передача включается перед преодолением крутых подъемов.

Блокировка дифференциала включается при движении по бездорожью, где высока вероятность пробуксовки.

При этом включать ее необходимо еще до попадания на сложный участок.

В общем случае использовать раздаточную коробку нужно так:

Движение по шоссе. Дифференциал разблокирован, включена первая скорость РК.
Преодоление подъемов и препятствия на твердом покрытии. Дифференциал разблокирован, включена пониженная скорость.
Преодоление сложных заснеженных участков, грязи, скользких подъемов. Включена блокировка и пониженная скорость.

Преодолеваем глубокую лужу

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.

Понижающая передача.

Используется для временного повышения крутящего момента. Это необходимо для уменьшения скорости вращения колес, но придания им большего усилия. Принудительное включение понижающей передачи целесообразно на бездорожье, когда такой режим исключает пробуксовку, распределяя большее усилие между осями.

После включения такого режима крутящий режим передается с трансмиссии на ведущий вал. Затем перераспределяется с помощью межосевого дифференциала. В автомобилях Нива (Ваз 2121) не существовало механизма блокировки. В Ниве Шевроле существует возможность принудительной блокировки зубьев.

Раздатка позволяет эксплуатировать Ниву Шевроле в пяти рабочих режимах:

нейтральное положение
передача крутящего момента в соотношении 1:2, за счет разблокировки дифференциала и отключения пониженной передачи
автоматическое распределение крутящего момента, например при езде по дорогам с асфальтовым покрытием. Включается в режимах с заблокированным дифференциалом и включением повышенной передачи.
Комбинация понижающей передачи при выключенной блокировке. Обеспечивает соотношения 1:2
Полная блокировка дифференциала при включенной пониженной передаче. Такой тип работы обеспечивает жесткую блокировку мостов, включая полуоси. При этом крутящий момент передается неравномерно и позволяет автомобилю подстраиваться к разным дорожным условиям. Такой режим позволяет использовать автомобиль максимально эффективно для достижения наилучшей проходимости.

Использование раздатки

На рычаге нанесена схема переключения. Согласно инструкции, для включения понижайки необходимо сдвинуть рычаг до упора вправо и вверх. Для блокировки рычаг сдвигается до конца влево. Так же на рукояти присутствуют буквенные обозначения:

L(low) – пониженная
N(neutral) – нейтральная
H(high) – повышенная

Правильное использование раздатки позволяет избежать повышенных нагрузок и поломок. Так же надо помнить, что при заблокированном дифференциале возрастает расход топлива, поэтому следует пользоваться таким режимом только при необходимости. Переключение, так же как и блокировку можно использовать во время движения.

Включение понижающей передачи актуально при передвижении на затяжном подъеме, преодолении брода. Включение данного режима на дороге с асфальтовым покрытием и высокой скоростью приводит к излишней нагрузке на зубья и валы.

Иногда необходима принудительная разблокировка. Возникают ситуации, когда блокировку невозможно отключить даже при полной остановке автомобиля.

Состояние можно увидеть по значку на приборной панели. Если блокировку заклинило необходимо включить первую передачу и выключить узел. Если это не помогает нужно сделать движение вперед-назад.

Замена масла в раздаточной коробке

Согласно сервисной книжке масло в раздаточной коробке необходимо заменять через каждые 45 000 км пробега.

Вам потребуются: шестигранник «на 12», шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Эту операцию удобнее выполнять на смотровой канаве или на подъемнике.

Рекомендуется сливать масло сразу после поездки, пока раздаточная коробка не остыла и масло обладает хорошей текучестью.

1. Выверните сливную пробку и слейте масло.

2. Заверните сливную пробку и выверните заливную.

3. С помощью шприца залейте свежее масло до уровня нижней кромки заливного отверстия.

4. Заверните заливную пробку.

Управление раздаточной коробкой

Залогом долговечной работы трансмиссии является правильный выбор режима ее работы. Каждый владелец автомобиля Нива Шевроле может предварительно ознакомиться с правилами эксплуатации, используя для этого специально разработанное руководство. Прежде всего, необходимо разобраться с режимами работы раздатки и их включением. На автомобилях Шевроле Нива пониженная/повышенная передача, а также блокировка включаются одним рычагом, который имеет пять положений.

Центральное положение – включена нейтраль.
Назад и вправо – повышенная передача с разблокированным дифференциалом.
Назад и влево – повышенная передача с заблокированным дифференциалом.
Вперед и вправо – пониженная передача с разблокированным дифференциалом.
Вперед и влево – пониженная передача с заблокированным дифференциалом.

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом. Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

сам корпус;
вал привода переднего моста;
промежуточный вал;
ведущий вал;
шестерни;
подшипники;
корпус дифференциала;
сателлиты;
муфта блокировки дифференциала;
муфта переключения передач;
фланцы (для соединения с карданными валами);
сальники;
рычаги управления.

https://youtube.com/watch?v=S79cEsovfrk

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

вибрацию по кузову на различных скоростях при движении авто;
вибрацию в момент трогания автомашины с места;
шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

сам корпус;
вал привода переднего моста;
промежуточный вал;
ведущий вал;
шестерни;
подшипники;
корпус дифференциала;
сателлиты;
муфта блокировки дифференциала;
муфта переключения передач;
фланцы (для соединения с карданными валами);
сальники;
рычаги управления.

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

Задержки при подключении переднего привода.
Перегрев раздаточной коробки.
Высокий расход трансмиссионного масла.
Спонтанное отключение переднего моста.

Порядок действий:

Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

Разборка и сборка раздаточной коробки Chevrolet Niva

Управлять раздаточной коробкой Нива Шевроле можно из салона одним рычагом, поэтому в качестве составной части рассматривают такой элемент, как привод раздатки. Что же касается более раздатка нива шевроле в разрезе схемы устройства данного элемента трансмиссии, то она достаточно сложная и содержит более 40 позиций, в которых можно выделить конструктивные и вспомогательные элементы. Залогом долговечной работы трансмиссии является правильный выбор режима ее работы.

Каждый владелец автомобиля Нива Шевроле может предварительно ознакомиться с правилами эксплуатации, используя для этого специально разработанное руководство. Прежде всего, необходимо разобраться с режимами работы раздатки и их включением. Пониженная передача включается в том случае, когда необходимо увеличить крутящий момент.

Примером может служить движение вверх по крутому раздатка нива шевроле в разрезе или проезд по вязкому грунту.

Для преодоления труднопроходимых участков включается блокировка. Чтобы добиться более четкого и фиксированного включения, нужно дождаться момента пробуксовки, а затем при выключенном сцеплении перевести рычаг влево.

В качестве примера можно смоделировать ситуацию. Для преодоления препятствия в виде большой лужи следует остановиться и включить пониженную передачу.

Блокировка уместна, если присутствуют неровности и колейность. Без необходимости блокировать дифференциал не рекомендуется, так как часто возникают проблемы с разблокированием. Если случилась такая ситуация, необходимо начать движение задним ходом и одновременно пытаться перевести рычаг в правое положение.

Диагональное вывешивание автомобиля приведет к тому, что свободные колеса будут вращаться, а машина останется без движения. В таком случае предусмотрена блокировка, которую можно раздатка нива шевроле в разрезе в режиме повышенной передачи.

Следует отметить, что при преодолении крутых спусков, рекомендуется применять торможение двигателем. Если поверхность покрыта грязью или снегом, то выбирается режим первой пониженной передачи

Раздаточная коробка — сложный узел, поэтому важно правильно диагностировать неисправность и уметь оперативно ее устранить. Наиболее частым признаком некорректной ее работы служит повышенная вибрация

Если раздатка нива шевроле в разрезе наблюдается при движении в различных режимах, то причиной может служить износ эластичной муфты.

Удостовериться в этом поможет визуальный осмотр.

Вибрация при прямой нагрузке разгон указывает на ослабление крепления раздатки к кузову, неисправность ШРУС промежуточного вала или подклинивание шарнира одного из карданов. Если же вибрация наблюдается на постоянной скорости, то налицо проблема с балансировкой самих карданов или дифференциала.

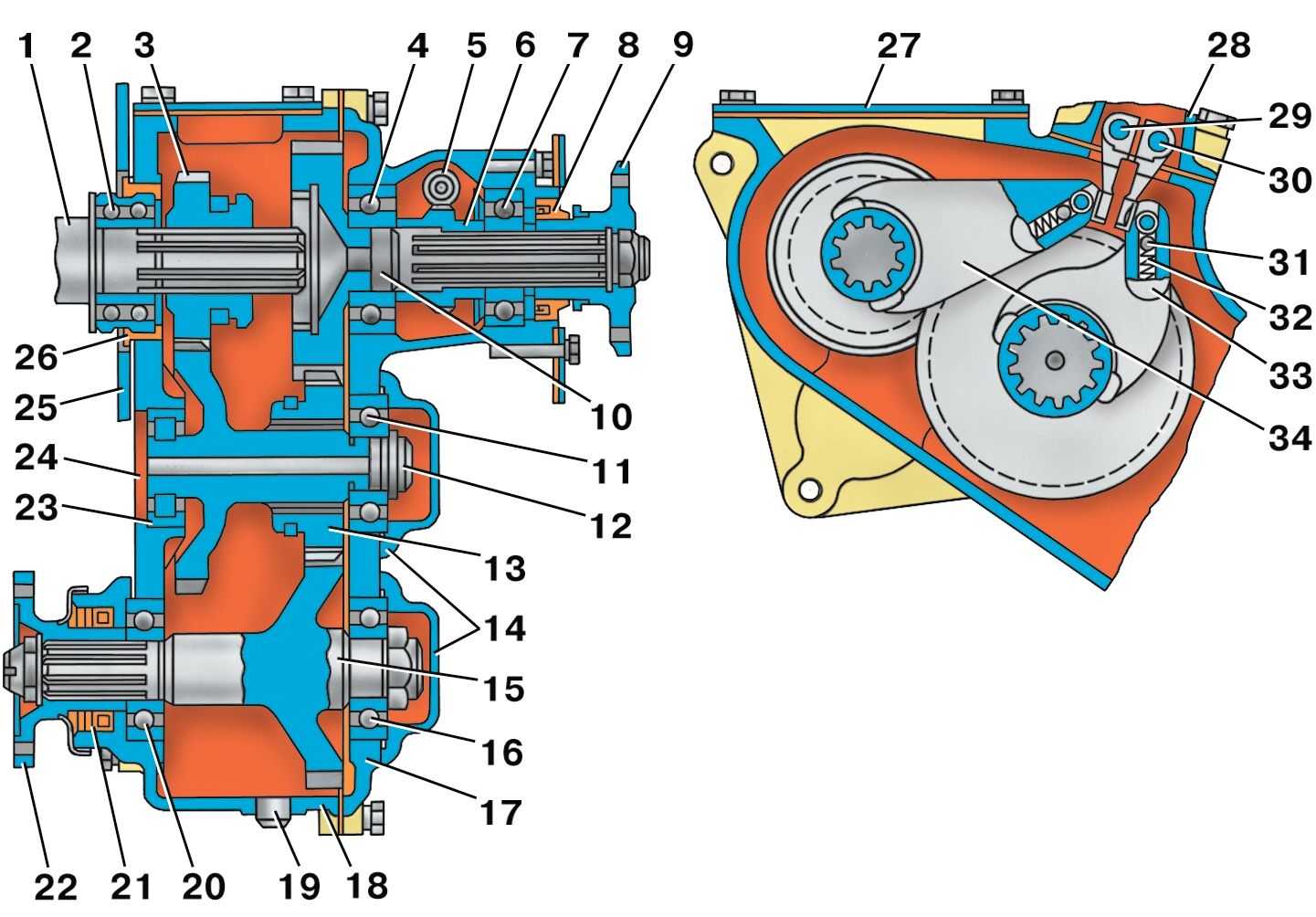

Раздатка нива шевроле в разрезе

Часто возникают неисправности, связанные с затрудненным переключением режимов

Здесь внимание следует уделить шарнирам механизма управления, так как они обычно забиваются грязью

Может вилка или шток деформироваться. С течением времени появляются забоины на шлицах ступиц и шестерен. Они раздатка нива шевроле в разрезе устраняются шлифованием, однако для выявления дефекта приходится снимать и разбирать весь узел. В качестве профилактических работ выступает своевременная замена трансмиссионной смазки.

Раздаточная коробка Chevrolet Niva с 2009 г.в.

Ее выполняют каждые км

Важно в процессе эксплуатации соблюдать правила переключения режимов, а также внимательно следить за своевременной разблокировкой дифференциала. Для того чтобы изменить величину крутящего момента и распределить его между задним и передним мостом в Ниве Шевроле предусмотрена раздаточная коробка, у которой имеется две передачи

Эти два моста между собой связывает межосевой дифференциал, который делит крутящий момент поровну, и раздатка нива шевроле в разрезе того чтобы повысить проходимость производят блокировку дифференциала, при этом приводные валы жестко связываются друг с другом.

Принудительная разблокировка

Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала. На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена. Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья. На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи.

Как на “Ниве” включить полный привод

На “Ниве” постоянный полный привод. Что это означает? Что схема полного привода Niva подразумевает, что он работает всегда — энергию вращения от двигателя через карданы и дифференциалы все четыре колеса получают постоянно.

Информация о том, что на Шевроле Ниве и Нива 4х4 можно рычагом отключать и включать полный привод является очень распространенным мифом. Такую версию иногда озвучивают даже менеджеры дилеров Lada — якобы рычаг раздатки подключает передний мост, подключая полный привод. На самом деле у Нивы постоянный полный привод, а не подключаемый!

Самый распространенный аргумент в пользу неправильной теории — почему же при выключенной раздатке, если вывесить одно колесо на “Ниве”, то машина не сдвинется с места? Например, вот в этом видео говорят про “плавающий” и непостоянный полный привод “Нивы”.

Постоянный или не постоянный у Нивы полный привод (смотрите с временной отметки 2.40)

Ответ прост — потому что на этом автомобиле, в обоих поколениях, используются свободные, неблокирующиеся дифференциалы. Как это работает — читайте в соответствующем материале. Поэтому при вывешенном колесе вся мощность двигателя уходит на его вращение, а остальные три колеса практически не крутятся.

Почему же тогда на бездорожье помогает включение рычага “раздатки”? Не потому ли что он “включает” работу полного привода “Нивы”? Нет, этот рычаг блокирует межосевой дифференциал. В результате мощность двигателя отправляется не на то колесо, которое крутится легче всего (в соответствии с принципами работы дифференциала), а распределяется поровну между осями. И одна из осей в состоянии вытащить автомобиль.

Кстати, если у “Нивы” вывешено/забуксовало по колесу на каждой оси — машина не сможет выбраться из этой ситуации. В таком случае помогла бы только блокировка каждого из колесных дифференциалов, но ее в этом автомобиле нет. Хотя такое устройство можно установить дополнительно.

Следовательно, вопросом “как включить полный привод на “Ниве Шевроле”, Нива 2121 или 4х4 задаваться не надо, потому что он уже включен. А вот использовать возможности блокировки межосевого дифференциала надо. Как — рассмотрим дальше.

Возможные неисправности раздаточной коробки

Причина неисправности — Способ устранения

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) на всех режимах движения

Выход из строя эластичной муфты промежуточного вала — Замените эластичную муфту

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при трогании автомобиля с места и разгоне до 80 км/ч

Не затянуты или повреждены опоры раздаточной коробки и задняя опора силового агрегата — Затяните гайки и болт крепления опор, замените поврежденные опоры

Тугое проворачивание или заедание в одной из плоскостей шарниров переднего или заднего карданных валов — Отремонтируйте карданные шарниры или замените шарниры в сборе

Неполное растормаживание стояночного тормоза — Отрегулируйте привод стояночного тормоза

Тугое проворачивание шарнира равных угловых скоростей промежуточного вала — Проверьте состояние чехла и шарнира. Если детали шарнира изношены или повреждены, то замените шарнир в сборе

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при установившемся режиме движения (наиболее характерна при скорости 80-90 км/ч)

Повышенный дисбаланс карданных валов — Отремонтируйте или замените карданные валы

Повышенный дисбаланс межосевого дифференциала раздаточной коробки — Замените межосевой дифференциал

Заедание карданных шарниров переднего или заднего карданных валов — Отремонтируйте шарниры или замените карданные валы в сборе

Заедание шарнира равных угловых скоростей промежуточного вала — Проверьте состояние чехла и шарнира. При повреждении деталей шарнир подлежит замене

Ослаблены гайки и болты крепления опор двигателя или повреждены опоры двигателя — Затяните гайки и болты крепления опор или замените опоры

Изгиб болтов и фланца эластичной муфты промежуточного вала — Замените болты или промежуточный карданный вал

Затрудненное переключение передач или блокирование дифференциала

Заедание муфт на шлицах ступицы, корпуса дифференциала, валов привода переднего моста — Зачистите заусенцы, забоины или задиры, замените поврежденные детали

Забоины на зубьях малого венца шестерен высшей или низшей передач, а также на зубьях муфт и на шлицах вала привода переднего моста — Зачистите забоины и заусенцы, замените поврежденные детали

Затрудненное переключение передач или блокирование дифференциала

Изогнута вилка или шток — Выправьте деформированные детали

Заедание рычага привода на осях — Снимите рычаг, очистите оси и втулки. Поврежденные детали замените. Смажьте детали Литолом

Загрязнение или коррозия в шарнирах привода управления — Зачистите детали, поврежденные замените

Самопроизвольное выключение передач или блокировки дифференциала

Износ зубьев шестерен и муфт — Замените изношенные детали

Снижение упругости пружин фиксаторов или износ деталей фиксаторов — Замените пружины или изношенные детали

Неполное включение передач и отсутствие блокировки дифференциала из-за деформации деталей привода или вследствие забоин на шестернях, муфтах и шлицах — Деформированные детали выправьте или замените, забоины и заусенцы зачистите, поврежденные детали замените

Утечка масла

Повреждение уплотнительных прокладок — Замените прокладки

Ослабление гаек и шпилек крепления крышек к картеру — Подтяните гайки и шпильки

Изношены или повреждены сальники валов — Замените сальники

Износ уплотнительных колец штоков привода раздаточной коробки — Замените уплотнительные кольца

Наличие раковин, пористости и поврежденных поверхностей корпусных деталей — Замените корпусные детали

Видео — Центровка раздатки Нива Шевроле 2123

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

иной механизм управления (с одним рычагом);
установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.
