Снятие обивки и замка двери автомобиля ваз-2121

Регулировка дверей ваз 2121

Рег.: 30.01.2006 Тем / Сообщений: 1 / 256 Откуда: г Петропавловск Казахстан Возраст: 42 Авто: 21213 98г. 106 тк / Фольц Вента 1,8

не пинайте сильно , ни в ФАКе ни поиском ненашел , честно

как недавно упоминалось в юморе , у меня самое частое положение дверей незакрытое , а чтобы закрыть бужу весь двор .

отсюда вопрос как настроить правильно замок , я думал откручу пододвину и усё, а там нету хода по отношению к болтам, надо распиливать отверстие или надо шайбы убирать/добавлять ? подскажите плиз

Рег.: 06.12.2004 Тем / Сообщений: 628 / 51730

Рег.: 30.01.2006 Тем / Сообщений: 1 / 256 Откуда: г Петропавловск Казахстан Возраст: 42 Авто: 21213 98г. 106 тк / Фольц Вента 1,8

Имя: Кирилл Рег.: 18.04.2005 Тем / Сообщений: 3 / 3076 Откуда: Москва, Тушино Возраст: 36 Авто: Было 3 Нивы, 3 ШНивы (в тч FAM), Спортаж1, сейчас третий Патр 2016

Рег.: 16.02.2005 Тем / Сообщений: 7 / 391 Откуда: Нижегородская обл. г. Выкса Возраст: 33 Авто: 21213 1.7 98г.

Рег.: 06.12.2004 Тем / Сообщений: 628 / 51730

Рег.: 16.02.2005 Тем / Сообщений: 7 / 391 Откуда: Нижегородская обл. г. Выкса Возраст: 33 Авто: 21213 1.7 98г.

Рег.: 06.12.2004 Тем / Сообщений: 628 / 51730

Рег.: 03.02.2005 Тем / Сообщений: 85 / 2821 Откуда: Адлер Возраст: 45 Авто: была. 2121 1.7карб. 1986г.р. сейчас: Toyota Lucida 2.2 TD EFI 4wd full time X-limited, 2131 1.8 карб, ГБО, ЭУР 2004 г.р.

Рег.: 16.02.2005 Тем / Сообщений: 7 / 391 Откуда: Нижегородская обл. г. Выкса Возраст: 33 Авто: 21213 1.7 98г.

Рег.: 08.03.2006 Сообщений: 2992 Откуда: Арзамас Возраст: 50 Авто: ВАЗ 2121(k) 1990г.

ASPIRIN52

при регулировке дверей я использовал следующий алгоритм: 1. снимаем со стойки ответную часть замка 2. прикрываем дверь рукой проверяем все зазоры и силу прикрытия двери , вот с каким усилием она прикрывается (до нормального состояния ну чтобы с другими кузовными деталями было все ровненько) с таким она будет закрываться и с замком + что замок при закрытии требует небольшого до 2-3 мм дополнительного перехода внутрь двери для срабатывания защелки замка на двери.

если пункт 2. не устраивает то регулируем дверь петлями (с постояной проверкой прикрывания двери без замка на стойке) петли иерх и нижн при перемещении их меняют не зазор (между кузовом и дверью и ее положение например нижний угол двери выступает нижнию петлю внуть верх двери торчит верхнию внуть)

также можно подкладывать (убирать если есть) тонкие подложки под двери до 1мм которые будут влиять на зазор двери.

Особенности конструкции держателей обшивки автомобильных дверей

Сегодня на рынке представлены серии обшивок на Ниву от различных производителей. В зависимости от модели облицовки различается и форма крепежа. Стандартно все дверные карты устанавливаются клипсами и саморезами в штатные места и не требуют дополнительной подготовки металла двери.

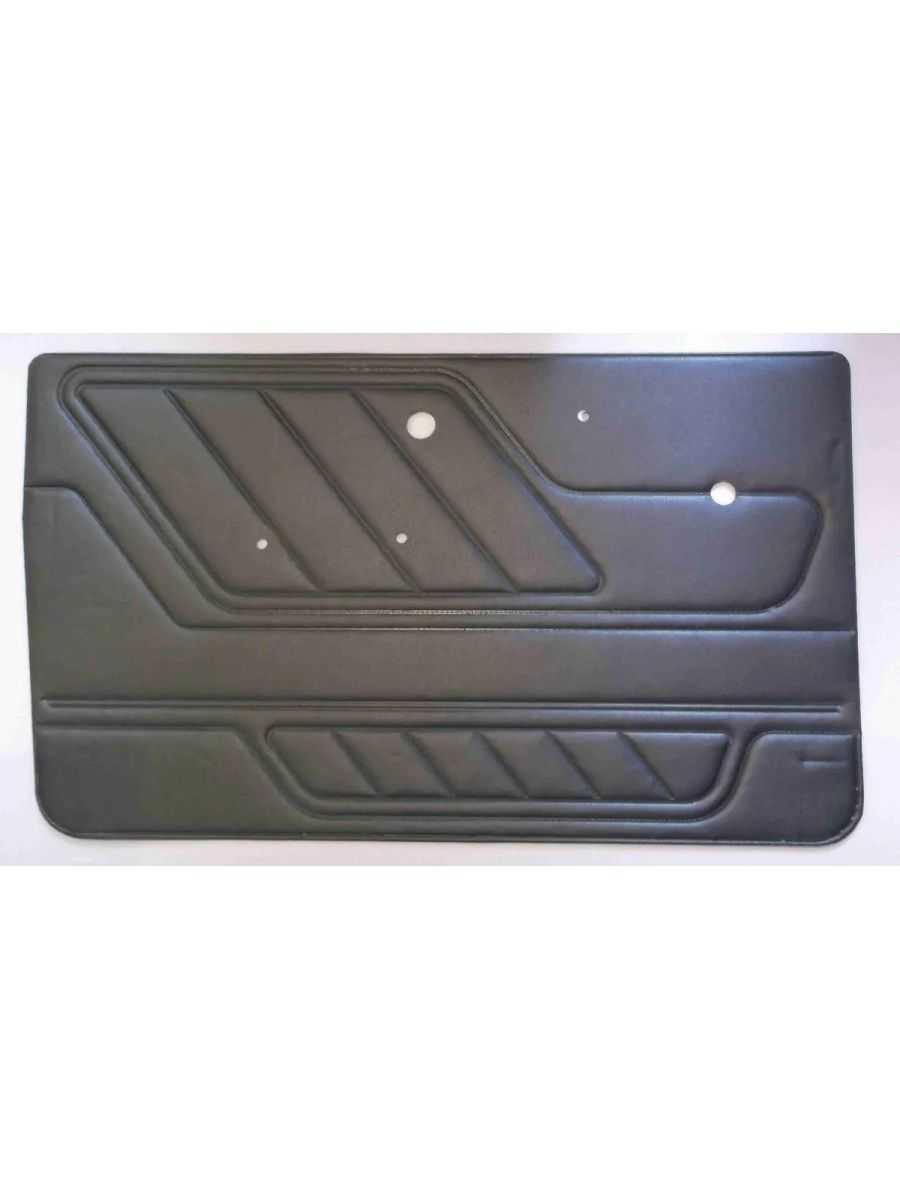

Обшивка на ВАЗ 21213 серии Люкс производится в г. Сызрань. Дверная карта нового образца представляет собой пластиковую панель серого цвета, фактура материала напоминает шагрень или гладкую кожу. В обшивке нет дополнительных карманов, клипсы и набор пистонов поставляются в комплекте.

Обивка дверей ВАЗ 21213 нового образца изготавливается на головном предприятии АвтоВАЗ  г. Тольятти. Материал обшивки –натуральная кожа (под заказ), высококачественный кожзаменитель черного цвета.

Снятие обшивки потолка

Важно помнить, что снятие обшивки, это ровно такая же по важности работа, как и замена деталей ходовой части, турбины или коленвала. Лучшим вариантом будет, если работу будет одновременно выполнять 2 и более человека

При той же замене обшивки на потолке, велика вероятность того, что стекло люка выпадет и разобьется, а в худшем варианте еще и навредит вам

При той же замене обшивки на потолке, велика вероятность того, что стекло люка выпадет и разобьется, а в худшем варианте еще и навредит вам

Лучшим вариантом будет, если работу будет одновременно выполнять 2 и более человека. При той же замене обшивки на потолке, велика вероятность того, что стекло люка выпадет и разобьется, а в худшем варианте еще и навредит вам.

Помимо этого, плюсом будет наличие отправителя или утюга с такой функцией. Так, перед тем как натянуть ткань на деталь авто, вы сможете его отпарить, благодаря чему она лучше будет выглядеть и под ней точно не образуется складок или пузырьков воздуха.

Не лишним будет и наличие дополнительных или запасных кусков обшивки, которые можно заранее протестировать на тягучесть.

Снятие обшивки с потолка авто — это первостепенная задача и механики рекомендуют сначала менять обшивку именно на потолке, а только потом переходить к дверцам, багажнику и полу. Для замены обшивки на потолке вам понадобится:

• С помощью крестовой отвертки выкрутить ручки безопасности, которые находятся около дверей на потолке;
• При наличии люка или окна в потолке демонтировать его;
• Отогнув края рамы кузова, вытащить старую обшивку.

Перед тем, как натянуть новую обшивку, желательно нагреть феном и только потом ею обтягивать кузов. Для того, чтобы надеть обшивку, вам понадобится выполнить действия по ее снятию, только в обратном порядке.

Как отремонтировать замок на задней и передней двери Нива Шевроле

Замок двери Нива Шевроле представляет собой бесшумный прибор. Внутренние детали располагаются так же, как в стандартных замыкающих механизмах, но прочность и долговечность изделию придает пластиковый футляр, закрывающий внутренние элементы.

Принцип работы

Устройство замка двери на Ниве Шевроле оснащено штифтами по периметру. Задние и передние зубцы закрывают дверцу, когда сходятся и открывают во время расхождения. Если правый или левый штифт заклинит или сломается, то механизм заблокируется. Не попадая в пазы, внутренние фрагменты не могут до конца выполнить свой путь, поэтому происходит разъединительное смещение. Неисправность вызывается длительной эксплуатацией, износом. Усугубляет ситуацию попадание влаги, взлом, коррозия металла.

Первые признаки поломки – скрип во время поворота ключа. Только разборка и осмотр механизма позволит выявить причину неисправности. После диагностики будет установлено, что именно требуется: ремонт или замена. Иногда достаточно провести смазочные работы или заменить сердцевину детали. В других ситуациях приходится проводить монтаж всего устройства. Средняя цена еврозамка составляет от 1500 рублей, в зависимости от места покупки.

Регулировка

Чтобы провести профилактику на Шевроле, замок пассажирской двери регулируется и смазывается силиконом. Для работы потребуется шестигранник и смазка. Регулировка проводится в открытом положении. Разбирается стойка путем раскручивания болтов

Их важно зафиксировать под прямым углом. Винты не должны находиться в удалении

Когда крепеж ослаблен, положение замка легко регулируется.

Сварочные работы

Первым делом удаляется ржавый металл и коррозия. Желательно проводить эту работу болгаркой. Очистку труднодоступных мест производят газосварочным аппаратом. Затем вырезаются латки из металла. Делается это специальными ножницами. Так вы сможете сделать правильные, ровные заготовки без рваных краев.

Приварить новый пол будет проще вдвоем, так как придется одновременно фиксировать латку и обваривать ее. Основные правила приварки днища:

1. Латка прихватывается в 3-4 точках, а после полностью обваривается.
2. Для исправления небольших дефектов накладываются короткие швы. Длина – 3 см.
3. Латка прикладывается максимально плотно. В местах зазоров коррозия быстро образуется вновь.
4. Для повышения прочности швов их приковывают молотком.

После ремонта обязательно проверьте проделанную работу в хорошо освещенном помещении. При необходимости проварите швы на Ниве повторно. Только после этого шовные валики можно зачищать.

22.22. Снятие замка двери задка

Снимаем облицовку порога двери задка и отсоединяем трос привода замка (см. Снятие привода замка двери задка).

Головкой «на 10» отворачиваем два болта крепления корпуса замка…

… и снимаем замок.

Для доступа к креплению ручки и фиксатора замка снимаем обивку двери задка (см. Снятие обивки двери задка).

Головкой «на 8» отворачиваем две гайки крепления ручки двери задка…

… и снимаем ручку.

Головкой «на 8» отворачиваем две гайки крепления фиксатора замка…

… и снимаем его.

При установке фиксатора регулируем положение его проушины относительно замка, смещая фиксатор влево-вправо по пазам крепежных отверстий (см. фото 5). Закрытие двери по глубине регулируем, сдвигая корпус замка по пазам крепежных отверстий (см. фото 2).

Замена личинки замка на ниве шевроле

Для выполнения этого ремонта, понадобится следующий инструмент: Головка на 8 Удлинитель Трещоточная рукоятка Прежде чем приступать к выполнению этой процедуры, сначала ознакомьтесь со следующим материалом: Снятие обшивки передней двери на Ниве. И после этого доступ к механизму открывается и можно приступать к работе.

Сначала берем трещотку, надеваем на нее удлинитель и головку. А потом необходимо с помощью данного приспособления выкрутить с внутренней стороны двери, 2 гайки крепления наружной ручки. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

В центре находится стопор блокировки рулевой колонки! Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. Мы его подработали надфилем.

ВАЗ 2106 Как заменить личинку замка

И в этом положении ключ и блокировался положение I — зажигание. Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать.

Направьте его как нужно и не придется покупать новый замок зажигания. Для тех, кому интереснее будет самим отремонтировать замок, можете глянуть еще одно короткое видео, как достать личинку.

Ах да, в продаже можно найти замки с личинками 3 штуки — для передних дверей и багажника — стоимость примерно рублей.

Так что ремонт замка, по-моему вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Далее потребуется поменять повреждённые элементы ручки или поменять её полностью на новую.

Chevrolet Niva 2011, 80 л. с. — самостоятельный ремонт

Сборка осуществляется в обратной последовательности

Видео о ремонте наружной ручки передней двери Нива Шевроле Замена внутренней ручки Данную работу можно легко произвести самостоятельно, но тут есть несколько моментов, на которые следует обратить внимание в процессе

Предварительно надо снять с двери пластиковую декоративную накладку. Под ней располагается плёнка, которую снимать рекомендуется сверху, чтобы не повредить. Далее от ручки следует снять тяги и демонтировать сам узел

Важно в процессе переставить личинку замка, а также некоторого умения может потребовать снятие шпильки-фиксатора ручки

Замена личинок замков дверей на Ниве Шевроле — процедура несложная, но в ней есть свои нюансы. Сегодня вы узнаете, как это сделать быстрее, чем написано в мануале.

Советы при использовании швейных машин

Общие рекомендации, способствующие более качественному результату:

1. Поверхность и элементы готовят для дальнейшего применения лекала.
2. В качестве заготовки используют бумагу, куда и переносят элементы.
3. На материале отмечают линии, по которым в дальнейшем проводится работа.
4. Прошивку материала проводят по линиям, намеченным заранее. После все прострачивают.
5. Лишние части аккуратно обрезаются.
6. Клеящий состав наносят на изнаночную сторону. После чего изделия соединяются друг с другом.
7. Главное – защитить лицевую поверхность от попадания клея. Снятие ее не доставляет никаких хлопот.

Chevrolet Niva «Проект N» › Бортжурнал › Проклейка задней (пятой) двери.

Небольшая предыстория. Опыт в проклейке машины я уже имел. Проклеивал свой ВАЗ 2113 в далёком 2009 году (но так до конца и не доклеил). Правда тогда материалы были другие и эффект от них был не такой хороший. Но на тот момент я этого не знал. Я очень долго не признавал самоклеющий виброматериал, отдавая предпочтение фенному. Но как известно, прогресс не стоит на месте! Когда я купил Chevrolet NIVA, планировал проклеить только багажник и передние двери (под музыку). Тогда я уже был знаком с профессионалами своего дела «Bass Zone», им и планировал доверить свой автомобиль. Хорошо меня знающие друзья, отговаривали меня от этой мысли, ссылаясь на то, что я всё равно потом всё переделаю. Вообщем, решил проклеить сам и на дверях с багажником не останавливаться. Пообщавшись с очень компетентным в шумовиброизоляции человеком, я понял что совершенно ничего не знал. Он очень помог мне с выбором и количеством необходимого материала на весь автомобиль. А также, многое рассказал, объяснил и дал очень много дельных советов. Материал выбрал «Шумoff». Начал с задней (пятой) двери.

Разобрав дверь, я был в лёгком ужасе от увиденного. Провода висели, как сопли и практически не были закреплены.

Привёл проводку в порядок. Материал: тканевая изолента «tesa», армированная лента «tesa» и «Шумoff»Specific.

И приступил к оклейке внутренней части двери. Первым слоем клеил вибропоглощающий, многослойный, самоклеящийся материал «Микс Ф» толщиной 4,5 мм. Старался оклеить максимально возможную внутреннюю часть двери. Это было очень сложно из-за в варенного усилителя крепления запасного колеса.

Далее, поверх вибропоглощающего материала я наклеил самоклеящийся шумопоглощающий материал «Комфорт 6» толщиной 6 мм.

Затем, пришла очередь внешний части двери, первым делом надо было закрыть технологические отверстия. Использовал листовой алюминий толщиной 0,4 мм. и «Микс Ф» для маленьких отверстий. Алюминий крепил при помощи двухсторонней, самоклеящийся монтажной ленты «tesa».

Поверх заглушенных технологических отверстий, наклеил вибропоглощающий материал «М3» толщиной 3 мм. По периметру нижней части двери, в месте прилегания обшивки, был наклеен «Комфорт 3» (самоклеящийся уплотнительный материал).

22.12. Снятие замка двери

Снимаем обивку двери (см. Снятие обивки двери).

Крестообразной отверткой отворачиваем два винта крепления внутренней ручки двери.

Подведя ручку к окну внутренней панели двери,…

…отсоединяем тягу от внутренней ручки двери.

Выворачиваем кнопку блокировки замка.

Пассатижами отсоединяем тягу кнопки блокировки от замка…

…и снимаем тягу.

Для облегчения доступа к замку необходимо отвести направляющую стекла. Для этого…

…крестообразной отверткой отворачиваем верхний и нижний винты крепления направляющей стекла.

Отводим направляющую стекла к передней части двери.

Поддев отверткой, снимаем тягу, идущую от валика выключения замка к поводку выключателя замка.

Крестообразной отверткой отворачиваем три винта крепления замка к торцу двери.

Выводим замок из окна внутренней панели двери.

Фломастером обводим контур фиксатора на стойке двери.

Головкой «на 10» отворачиваем три болта крепления фиксатора к кузову (при регулировке – ослабляем)…

…и снимаем фиксатор двери вместе с регулировочными прокладками.

При установке нового фиксатора набор прокладок сохраняем. Смазываем новый замок любой пластичной смазкой, подсоединяем к нему тягу с ручкой и устанавливаем на машину в порядке, обратном снятию. Устанавливаем фиксатор и проверяем работу замка.

13.16 Снятие, установка и регулировка дверей

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 21213 (Нива)

Снятие, установка и регулировка дверей

Зазоры посадки дверей

Снятие и установка

1. Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь.
2. Рассоедините разъем проводки с переднего края двери, — извлеките фиксатор, поверните стопорное кольцо и вытяните штекер из розетки.

1. Выверните болт типа torx крепления дверного ограничителя к стойке А.

1. При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте оси при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты.

На моделях без боковых подушек безопасности внутри двери должна быть установлена болванка.

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

1. В случае необходимости отверстия в петлях могут быть рассверлены, а осевые пальцы заменены утолщенными.

1. Плотность закрывания двери может быть отрегулирована путем смещения ударника замка на кузовной стойке В, — для отпускания крепежа понадобится шестигранный прутковый ключ (allen) (см. иллюстрацию Зазоры посадки дверей).

Снятие и установка

1. Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь.

1. Рассоедините разъем проводки с переднего края двери, — поверните стопорное кольцо и вытяните штекер из розетки.

1. Выверните болт типа torx крепления дверного ограничителя к стойке В.

1. При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте осевые пальцы при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты.

1. Установка производится в обратном порядке.

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

1. В случае необходимости отверстия в петлях могут быть рассверлены, а осевые пальцы заменены утолщенными.
2. Плотность закрывания двери может быть отрегулирована путем смещения ударника замка на стойке С, — для отпускания крепежа понадобится шестигранный прутковый ключ (allen)(см. иллюстрацию Зазоры посадки дверей).

Наиболее распространенные методы

Для того чтобы избавиться от провисания, многие автовладельцы предпочитают элементарное выгибание двери в обратную сторону или подобные механические воздействия. Эти методы могут казаться слишком простыми и даже немного глупыми или варварскими, но на самом деле они являются рабочими. Проблема только в том, что выгнутая дверь начнет провисать обратно спустя непродолжительный периода времени, да, на несколько недель «вправки» двери хватает, но потом ситуация возвращается. Более надежным способом считается подкладка пластин, которые выбирают по толщине. Тоже вполне разумный метод, который, однако, требует большего времени.

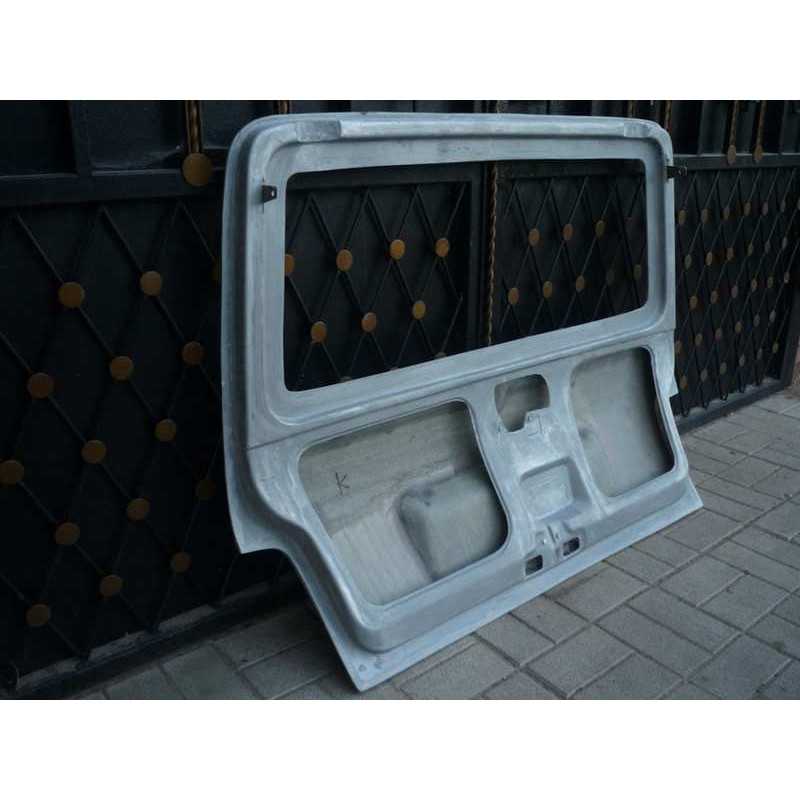

Дверь задка Нива Шевроле

Снятие кронштейна запаски Нива Шевроле

Для снятия кронштейна потребуется ключ на 17. Снимите с кронштейна запасное колесо и Отверните четыре гайки крепления кронштейна к двери задка и снимите установленные под гайками шайбы

Снимите кронштейн и резиновые шайбы со шпилек двери задка. Установка кронштейна запасного колеса Шеви Нива выполняется в порядке, обратном снятию.

Снятие и установка обшивки двери задка Нива Шевроле

Для замены олицовки крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Откройте заднюю крышку багажника

Выверните верхние винты крепления рамки стекла

Снимите с обеих сторон рамки декоративные заглушки и выверните расположенные под заглушками винты

Снимите рамку стекла крышки багажника

Отверните заливную пробку и снимите накладку горловины бачка омывателя стекла двери задка

Аккуратно подденьте обивку отверткой в местах расположения пистонов крепления и снимите ее. Установка обшивки и рамки стекла крышки багажника Нива Шевроле выполняется в порядке, обратном снятию. Сломанные пистоны крепления обивки замените новыми.

Снятие и установка привода замка двери крышки багажника Нива Шевроле

Для замены замка крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите активатор привода замка. Отсоедините от активатора колодку жгута проводов. Установка активатора привода замка задней двери на Шевроле Нива выполняется в порядке, обратном снятию.

Снятие и установка замка и ручки замка двери багажника Нива Шевроле

Для замены замка или ручки замка двери крышки багажника Шеви Нива потребуется ключи на 8 и 10, отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты крепления замка крышки багажника

При помощи отвертки отсоедините тяги от рычага выключателя замка двери и от ручки двери

Разъедините черную и белую колодки жгутов проводов от активатора замка двери багажника Шевроле Нива и снимите замок в сборе с активатором привода

Отверните гайки крепления ручки двери и выверните болт кронштейна ручки

В положении «открыто» сдвиньте ручку влево и извлеките ручку из отверстия двери. Установка замока двери задней крышки Шеви Нива и его ручку выполняется в порядке, обратном снятию.

Как снять крышку багажника Нива Щевроле

Для снятия или установки двери крышки багажника Шеви Нива потребуются ключи на 10, 13, 17 и отвертка. Отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите пистоны крепления левой обивки багажника

Отведите обивку в сторону и выверните винты крепления накладки боковины

Снимите декоративную накладку проушины ремня безопасности и выверните болт крепления проушины к кузову

Выведите ремень безопасности Нива Шевроле из-под накладки боковины и снимите накладку

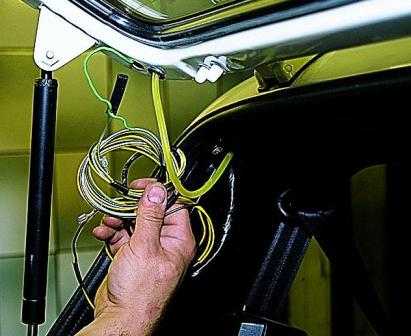

Отсоедините колодку жгута проводов от лампы освещения багажника и разъедините колодку жгута проводов двери задка

Снимите дефлектор вытяжной вентиляции и отверните гайку крепления клеммы «массового» провода

Извлеките из отверстия кузова резиновую втулку и извлеките из отверстия кузова жгут проводов двери багажника

Выверните болты крепления ограничителя открывания двери

Выверните болты крепления нижней и верхней петель двери задка, предварительно пометив положение петель на кузове (если будете устанавливать прежнюю дверь)

Снимите крышку багажника. Установка хлопушки на Нива Шевроле выполняется в порядке, обратном снятию, после установки обязательно отрегулируете положение двери в проемах кузова и замок крышки багажного отделения.

Регулировка положения двери задка Шевроле Нива

Регулируют положение двери задка изменением положения фиксатора замка и гнезда шипа двери. Для регулировки потребуется ударная отвертка

При помощи ударной отвертки ослабьте винты крепления фиксатора замка двери и гнезда шипа двери задка. Переместите фиксатор и гнездо в требуемом направлении и затяните винты. На этом регулировка замка крышки багажника завершена.

Замена ограничителя двери Нива Шевроле

Для замены ограничителя крышки багажника Шеви Нива потребуется ключ на 13, отвертка с крестообразным лезвием и молоток. Снимите обивку задней крышки багажника

Выверните болты крепления ограничителя к кузову

Выверните винты крепления бачка омывателя стекла двери задка и снимите его

Выверните болты крепления ограничителя к двери и снимите ограничитель

Установка ограничителя Шеви Нива выполняется в порядке, обратном снятию. При необходимости воспользуйтесь молотком.

голоса

Рейтинг статьи

Регулировка передней двери

Регулировка производится путём изменения положения фиксатора двери. Положение фиксатора на самой стойке необходимо заранее отметить (например, маркером).

Если открываются/закрываются с трудом, напротив – немного сместить наружу.

Для любой из этих операций болты фиксатора необходимо ослабить, после чего изменить положение фиксатора, проверить положение двери относительно кузова, и снова прикрутить крепление. Крепления фиксатора будет надёжнее, если использовать прокладку из водостойкой шкурки для шлифования, либо, на худой конец, резины. Прокладка поддерживает расстояние между фиксатором и стойкой, которое исключает соприкосновение пальца фиксатора и крышки замка, и тем самым продлевает срок службы фиксатора.

Снятие замка двери задка

Снимаем облицовку порога двери задка и отсоединяем трос привода замка.

Головкой «на 10» отворачиваем два болта крепления корпуса замка и снимаем замок.

Для доступа к креплению ручки и фиксатора замка снимаем обивку двери задка

Головкой «на 8» отворачиваем две гайки крепления ручки двери задка и снимаем ручку.

Головкой «на 8» отворачиваем две гайки крепления фиксатора замка и снимаем его

При установке фиксатора регулируем положение его проушины относительно замка, смещая фиксатор влево-вправо по пазам крепежных отверстий.

Закрытие двери по глубине регулируем, сдвигая корпус замка по пазам крепежных отверстий.

Снятие газонаполненных упоров двери задка

Подпираем дверь задка деревянным бруском подходящей длины.

Ключом «на 13» отворачиваем верхнее крепление упора двери

Отворачиваем нижнее крепление упора двери

Снимаем упор двери задка

Снятие двери задка

Отсоединяем разъем электродвигателя очистителя стекла двери задка. Помечаем положение клемм в колодке.

Тонкой шлицевой отверткой поддеваем

Освобождаем клеммы из колодки.

К пучку проводов электродвигателя очистителя заднего стекла и освещения номерного знака привязываем отрезок провода.

С левой стороны двери отсоединяем разъем обогрева заднего стекла

Вытягиваем пучок проводов

Отвязываем отрезок провода от пучка, оставив провод в полости двери для последующего протягивания пучка проводов

Отсоединяем трубку омывателя двери задка и вытягиваем трубку из полости двери.

Отсоединяем газонаполненные упоры от двери задка.

Помощник придерживает дверь

Головкой «на 10» отворачиваем две гайки крепления правой петли к двери задка и две гайки крепления левой петли.

Снимаем дверь задка.

Соединение петли и двери уплотнено резиновой прокладкой.

Для замены петли двери задка снимаем уплотнитель в верхнем углу двери.

В салоне в верхнем углу крестообразной отверткой отворачиваем саморез крепления обивки задней стойки.

Шлицевой отверткой поддеваем и снимаем две скобы крепления обивки потолка к кузову

Отодвигаем обивку потолка и головкой «на 10» отворачиваем две гайки крепления петли к кузову

Снимаем петлю

Снимаем резиновую прокладку, уплотняющую соединение петли с кузовом

Устанавливаем петли и дверь в обратном порядке, заменив уплотнительные прокладки.

Окончательно затягиваем гайки крепления петли к кузову, убедившись в правильном расположении двери в проеме кузова.

Стекло двери задка снимается и устанавливается в той же последовательности что и ветровое стекло.

Историческая справка

Впервые на публике автомобиль ВАЗ 2121 появился в 1977 году.

В своей первой комплектации автомобиль имел:

1. Силовой агрегат от ВАЗ 2106 объемом 1580 куб.см и мощностью 80 л.с.;
2. 4-ст. коробку передач;
3. Постоянный полный привод;
4. Несущий цельнометаллический кузов;
5. Салон легкового автомобиля (от ВАЗ 2106).

Позднее, автомобиль получил модернизированный двигатель с увеличенным до 1690 куб. см объемом, и возросшей до 82 л.с. мощностью.

Новая модификация получила заводской индекс – ВАЗ 21213, и имела отличия в:

1. Системе питания – на модель устанавливался карбюратор «Солекс»;
2. Системе зажигания – автомобиль оснащался бесконтактной системой зажигания, построенной на микроконтроллере;
3. Оснащении силуминовым масляным радиатором.

16.17.4 Регулировка задней двери

Внимание: При регулировке автомобиль должен стоять на колесах. • Открыть заднюю дверь, с помощью кольцевого ключа на 24 мм повернуть регулировочный буфер на 90°против часовой стрелки -стрелка- и вынуть его из профилированного отверстия

• Открыть заднюю дверь, с помощью кольцевого ключа на 24 мм повернуть регулировочный буфер на 90°против часовой стрелки -стрелка- и вынуть его из профилированного отверстия.

• Ключом с наружным шестигранником на 3 мм отпустить стопорный болт настолько, чтобы можно было вынуть движок фиксатора. 1 — резиновый колпачок.

• Вынуть движок фиксатора из корпуса и отрегулировать на размер а = 12,5 мм. Примечание: у нового буфера расстояние 12,5 мм предварительно уже выставлено.

• Регулировочный буфер вставить, повернуть на 90° по часовой стрелке и тем самым зафиксировать в профилированном отверстии.

• С левой и правой стороны, над задним фонарем, вывернуть из глухой гайки-заклепки -2- колпачок -1 -.

• Заднюю дверь закрыть, но замком не запирать.

• Установить зазор в стыке между задней дверью и боковой частью кузова равным 4,5 мм.

• На СТО для этого применяется регулировочный калибр для зазоров vw-3371.

• Заднюю дверь снова открыть.

Примечание: задняя дверь теперь отрегулирована с предварительным натягом примерно в 3 мм.

• С левой и правой стороны, над задним фонарем, ввернуть колпачок в глухую гайку-заклепку.

• Ключом с наружным шестигранником ввернуть стопорный болт -1-на расстояние не более чем а = 25 мм.

• Заднюю дверь закрыть и проверить правильность зазоров в стыках.

Простой тюнинг обшивки

Чтобы провести качественный тюнинг, требуется составить план будущих изменений. Чтобы салон стал более стильным, но не потребовал серьезных затрат, можно воспользоваться простой инструкцией:

1. Заменить динамики, автомагнитолу, стандартные ручки на евро.
2. Обновить обивку, выбрать для этого более дорогой материал.
3. Сделать облицовку дополнительных ниш.
4. Обклеить пластиковые панели пленкой.
5. Добавить светодиодных и отражающих элементов.

Особого внимания заслуживает новая ткань

При выборе важно обращать внимание на свойства полотна: долгий срок службы, удобство во время ухода, презентабельный вид, цветовую гамму

Источник

Как устранить дребезжание обшивки

Вибрация дверной карты становится частой проблемой, многие владельцы называют дефект «детской болезнью» ВАЗ. Характерный звук издает не сама обшивка двери, а некорректно отрегулированный запирающий механизм двери в районе ответной скобы. Дефект перешел и на образец Нива Урбан. Если дребезжит сама дверная карта, то необходимо

1. Затянуть плотно все винты облицовки.
2. Проверить шумоизоляцию, поскольку возможно отошел саморез.
3. Проверить работу тяги замка.

Если дребезжание связано с неплотным прилеганием собачки замка к зацепляющей пластине, то водители рекомендуют не тратить время на долгую разборку и подгонку замочного механизма. Лучше взять медицинский лейкопластырь и  уплотнить в один слой скобу на торце двери.

Работа занимает 3 минуты и дребезжание не появляется минимум три месяца.

Особенности обшивки в разных моделях Нивы

За 42 года производства Нивы отделка салона внедорожника кардинально не менялась. Для дверных карт используется водостойкий ДВП.

21213

Модель ВАЗ 21213 ― рестайлинговая версия первого поколения Нива 2121. Салон модернизированного внедорожника обшивался дерматином. В зависимости от сборки, авто выпускалось как на головном предприятии г. Тольятти, так и на Украине, предлагалось три варианта цвета дверной карты: синий, коричневый, черный.

21214

Модификация 21214 в интерьере аналогична предыдущей комплектации. Облицовка двери обновленной версии копирует обивку двери ВАЗ 2121 с единственным отличием – в дверной карте предусмотрено место под динамик большего диаметра. Она устанавливается на дверь на болты и саморезы. Начиная с модели 21214, водители меняют старую облицовку на новые образцы дверной карты, пластиковые плоские накладки с частями накладных карманов.

Урбан

Нива Урбан появилась на рынке в 2014 году. Модель признана технологическим прорывом ВАЗ. От предшественника внедорожник сохранил некоторые части трансмиссии, колесную базу, элементы тормозной системы. Для обшивки багажника, облицовки передних, задних дверей и салона используется прочный пластик, фактурой напоминающий шагрень.

Характерной особенностью всех моделей Нива остается взаимозаменяемость силовых блоков и элементов салона. Водитель может самостоятельно переустановить части тоннеля пола, дверные карты, торпедо и пр. Заводские артикулы обшивки на Нива Урбан 2015 года:

• передняя правая — 21214-6102012-00;
• левая — 21214-6102013-00;
• задняя правая — 21214-6102012-20;
• левая — 21214-6102013-20.
