Как отремонтировать замок на задней и передней двери Нива Шевроле

Замок двери Нива Шевроле представляет собой бесшумный прибор. Внутренние детали располагаются так же, как в стандартных замыкающих механизмах, но прочность и долговечность изделию придает пластиковый футляр, закрывающий внутренние элементы.

Принцип работы

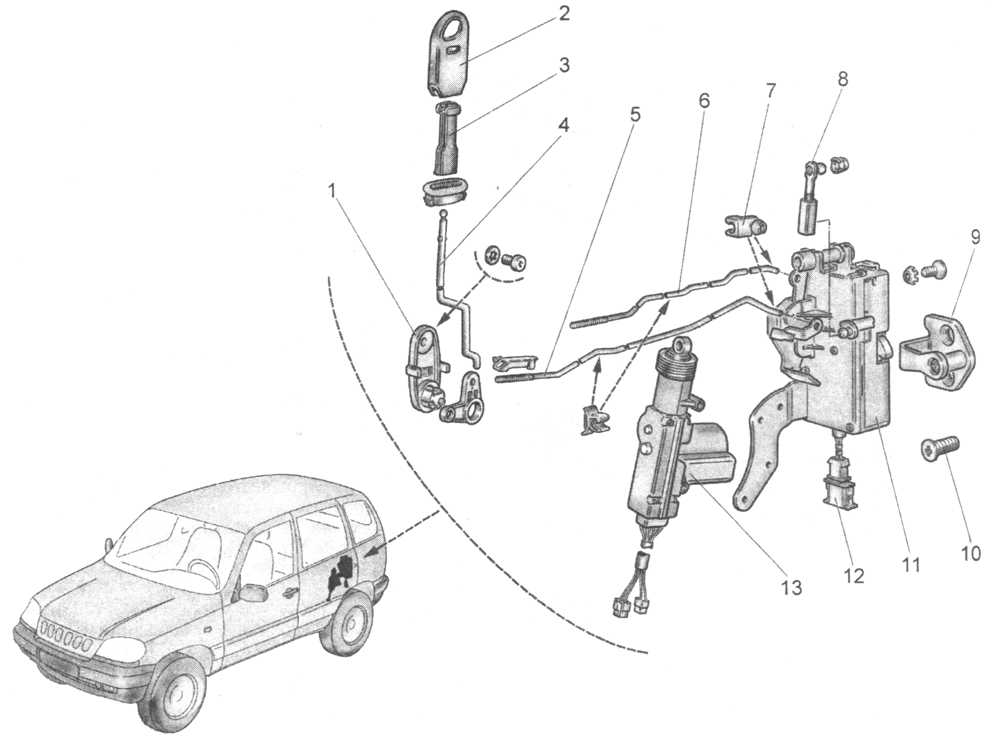

Устройство замка двери на Ниве Шевроле оснащено штифтами по периметру. Задние и передние зубцы закрывают дверцу, когда сходятся и открывают во время расхождения. Если правый или левый штифт заклинит или сломается, то механизм заблокируется. Не попадая в пазы, внутренние фрагменты не могут до конца выполнить свой путь, поэтому происходит разъединительное смещение. Неисправность вызывается длительной эксплуатацией, износом. Усугубляет ситуацию попадание влаги, взлом, коррозия металла.

Первые признаки поломки – скрип во время поворота ключа. Только разборка и осмотр механизма позволит выявить причину неисправности. После диагностики будет установлено, что именно требуется: ремонт или замена. Иногда достаточно провести смазочные работы или заменить сердцевину детали. В других ситуациях приходится проводить монтаж всего устройства. Средняя цена еврозамка составляет от 1500 рублей, в зависимости от места покупки.

Регулировка

Чтобы провести профилактику на Шевроле, замок пассажирской двери регулируется и смазывается силиконом. Для работы потребуется шестигранник и смазка. Регулировка проводится в открытом положении. Разбирается стойка путем раскручивания болтов

Их важно зафиксировать под прямым углом. Винты не должны находиться в удалении

Когда крепеж ослаблен, положение замка легко регулируется.

Поставив механизм в одно положение, проверяется работоспособность устройства. Если причина некорректной работы не ушла, проводится смещение в другую сторону.

Как снять замок

Чтобы снять еврозамок на Chevrolet Niva, потребуется набор инвентаря. Потребуется приготовить:

• отвертки;
• плоскогубцы;
• торцевой ключ на 8;
• нож.

Разбор замка бывает частичный или полный. Провести грамотную переборку способны только профессионалы, а снятие/замену сможет выполнить любой обыватель. Процесс выполняется с внутренней стороны двери. Алгоритм действий:

1. Вытащить заглушки.
2. Открутить три болта.
3. Снять накладку.
4. Поддеть облицовочную панель.
5. Извлечь переключатель положения переднего спускового стекла.
6. Демонтировать колодку жгута проводов.
7. Отсоединить электрическую проводку: динамики, стеклоподъемники.
8. Вытащить обшивочную карту.
9. Снять наружные крепления.
10. Извлечь замок.

Ремонт замка

После снятия устройства можно разобрать еврозамок, чтобы устранить его неисправность. Когда будут выкручены крепежи защитного пластика, удастся получить доступ к тяге. Она снимается ударной отверткой и ключом. Тяга сопряжена с фиксатором и выключателем. Дальнейшая инструкция:

1. После отсоединения вынимается штифт из наконечника тяг.
2. Снимается возвратная пружина, стопорная шайба.
3. Вынимается сердцевина.

После внимательного визуального осмотра определяется причина поломки. Проводится замена пружины, смазка, очистка деталей от загрязнений, регулировка штифтов, спилка коррозии.

После ремонта сборка выполняется в обратном порядке.



Замена личинки

Тяги крепятся на шарниры. Если вышли из строя эти элементы, то приобрести их и поставить без помощи специалистов будет довольно проблематично. При высоком износе деталей оптимальным решением станет замена сердцевины. После извлечения личинки последовательность действий следующая:

1. Внутренняя полость обрабатывается антикоррозийным веществом.
2. Новая личинка смазывается специальным средством.
3. Проводится установка сердцевины.
4. Возвращаются на место пружина, шайба.
5. Проводится подключение тяги.
6. Подсоединяются электрические провода. Прикручиваются гайки.
7. Проверяется работа замка.
8. Элемент вставляется в ручку. Фиксируется крепежами.
9. Ставится на место обшивка, защелкиваются пистоны.
10. Винтами проводится присоединение ручки с накладкой.
11. Винты закрываются заглушками.

Доработка основания и механизмов

Если после установки механизм работает неправильно, то выполняется его дообработка и настройка. Если при входе ключа ощущается затруднение, то:

1. Потребуется дополнительная смазка элементов или регулировка внутренних зубцов.
2. Между личинкой и корпусом замка устанавливаются распорки.
3. Подтягивается пружина.
4. Зачищается или шлифуется передняя часть еврозамка.
5. Проверяется качество закрутки крепежей.

Перетяжка дверей и панелей с помощью клея

Перетяжка сложных поверхностей вызывает больше всего вопросов, даже у опытных мастеров.

Но не лишним будет ознакомиться с основными нюансами:

• Сначала готовят поверхность. Промывка, зашкуривание и обезжиривание – обязательные этапы. Тогда адгезия материалов повышается, они быстрее и лучше сцепляются друг с другом. Специальные вещества помогут справиться с обезжириванием.
• Далее наносят клей на рабочие поверхности и используемый материал. Обработка с помощью кисточки помогает с участками, у которых много неровностей.
• Подогрев при помощи фена способствует более быстрому и качественному сцеплению. Материалы становятся более эластичными.

Это интересно: Схема соединений выключателя зажигания

Процесс демонтажа передней дверной облицовки с Нивы Шевроле

Есть разные причины, по которым возникает необходимость в проведении таких работ. Например, при ремонте механизма двери либо установке дополнительных динамиков. Работу легко произвести самостоятельно, стоит только потратить некоторое время на изучение нюансов.

Процедура совсем не сложная.

1. У внутренней ручки – две заглушки, под ними расположены крепежные винты у этой конструкции. Для снятия заглушек достаточно подковырнуть конструкцию острым предметом.
2. Отверткой откручиваются винты с подлокотника, последний снимается.
3. Три винта удерживают на пластике специальный карман, с помощью которого можно хранить внутри разные предметы. Сами винты находятся в нижней части.
4. Пластиковую накладку ручки для открытия двери демонтируют следующей. Ручку откручивают, потом избавляются от находящегося внутри винта. Извлекают декоративную накладку, оттянув часть детали на себя. Главное – чтобы багажник не пострадал.

Как снять замок

Чтобы снять еврозамок на Chevrolet Niva, потребуется набор инвентаря. Потребуется приготовить:

Разбор замка бывает частичный или полный. Провести грамотную переборку способны только профессионалы, а снятие/замену сможет выполнить любой обыватель. Процесс выполняется с внутренней стороны двери. Алгоритм действий:

1. Вытащить заглушки.
2. Открутить три болта.
3. Снять накладку.
4. Поддеть облицовочную панель.
5. Извлечь переключатель положения переднего спускового стекла.
6. Демонтировать колодку жгута проводов.
7. Отсоединить электрическую проводку: динамики, стеклоподъемники.
8. Вытащить обшивочную карту.
9. Снять наружные крепления.
10. Извлечь замок.

Выход из строя пружины.

В основном проблема выхода из строя замка кроется в том, что отламываются усики пружины, которая нагружает рычаг заднего дверного замка. Это происходит из-за использования некачественной стали при производстве детали или нарушений условий эксплуатации. В любом случае такая поломка приводит к тому, что один из рычагов замка начинает перемещаться в случайном направлении и нельзя предугадать, откроется замок в данный момент или нет. Бывают даже такие ситуации, когда замок задней двери Нива Шевроле может открыться прямо на ходу. Поэтому не стоит дожидаться появления неприятных ситуаций и производить ремонт сразу при возникновении каких-либо проблем с замком.

Разборка и сборка передней двери автомобиля Шевроле-Нива

Приступаем к карману для хранения вещей. Он фиксируется к основанию тремя крепежными винтами, располагающиеся внизу.

Извлечение концевика из замка двери Шеви-Нивы

Отвинчиваются и извлекается пластиковый карман. Далее следует снять пластиковую накладку ручки открытия. Она фиксирует обивку, поэтому без ее извлечения не получится осуществить демонтаж обшивки.

Для этого отжимается ручка открытия на себя и крестообразной отверткой выкручивается болт крепления. Все готово к снятию передней обивки.

Она крепится по периметру специальными пластиковыми шпонками. Снимаем накладку вокруг внутренней ручки открытия двери аналогично передней двери , выкручиваем саморезы под звездочку Т Выкручиваем саморез в углублении подлокотника … и 2 самореза в нижней части двери После чего сдергиваем обивку двери, стараясь не сломать пистоны крепления.

Вот где они находятся: Расположение пистонов обивки задней двери Наружный винт крепления замка на задней двери находится здесь: Наружный винт крепления замка задней двери Кроме того, не получилось вывернуть ручку наружу, как на передних дверях поэтому отвёртку вставлял через отверстие в двери, оттянув ручку: Доступ к винту, не снимая ручки Чтобы разобрать дверь багажника воспользовался темой драйвовчанина number-PI , в БЖ которого нашёл расположение пистонов обшивки двери багажника, за что ему конечно же спасибо Сначала нужно открутить крайние саморезы на пластмасске за дополнительным стоп-сигналом или снять её целиком: Откручиваем крайние саморезы на верхней планке Затем снимаем пластмасски справа и слева от стекла, для чего откручиваем 3 самореза под отвертку и 2 под звездочку Т20, спрятанные под круглыми заглушками на левой пластмасске нижний саморез под отвёртку длинный: Демонтируем пластиковую накладку ручки для открытия двери.

После этого будет всё готово для того, чтобы снять обшивку. Крепится она к основанию при помощи шпонок из пластика.

Предварительно следует пройтись по периметру накладки отвёрткой и извлечь шпонки из отверстий в двери. Потом обшивку можно легко снять со своего места.

Демонтируем обшивку, извлекая шпонки из отверстий двери После этого можно производить любые требуемые действия с внутренними элементами двери. Механизм стеклоподъемника и выньте его.

Выверните два винта 1 крепления кронштейна внутренней ручки 2 и снимите ее в сборе с кронштейном 3 — гайка крепления оси натяжного ролика троса стеклоподъемника. Снимите резиновый буфер опускного стекла. Отверните гайки крепления наружной ручки см.

Замок передней левой двери привода замка и снимите ручку, отсоединив тягу Выверните винты 4 крепления замка и снимите его, предварительно отсоединив тягу запирания замка.

Простой тюнинг обшивки

Чтобы провести качественный тюнинг, требуется составить план будущих изменений. Чтобы салон стал более стильным, но не потребовал серьезных затрат, можно воспользоваться простой инструкцией:

1. Заменить динамики, автомагнитолу, стандартные ручки на евро.
2. Обновить обивку, выбрать для этого более дорогой материал.
3. Сделать облицовку дополнительных ниш.
4. Обклеить пластиковые панели пленкой.
5. Добавить светодиодных и отражающих элементов.

Особого внимания заслуживает новая ткань

При выборе важно обращать внимание на свойства полотна: долгий срок службы, удобство во время ухода, презентабельный вид, цветовую гамму

Источник

Дверь задка Нива Шевроле

Снятие кронштейна запаски Нива Шевроле

Для снятия кронштейна потребуется ключ на 17. Снимите с кронштейна запасное колесо и Отверните четыре гайки крепления кронштейна к двери задка и снимите установленные под гайками шайбы

Снимите кронштейн и резиновые шайбы со шпилек двери задка. Установка кронштейна запасного колеса Шеви Нива выполняется в порядке, обратном снятию.

Снятие и установка обшивки двери задка Нива Шевроле

Для замены олицовки крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Откройте заднюю крышку багажника

Выверните верхние винты крепления рамки стекла

Снимите с обеих сторон рамки декоративные заглушки и выверните расположенные под заглушками винты

Снимите рамку стекла крышки багажника

Отверните заливную пробку и снимите накладку горловины бачка омывателя стекла двери задка

Аккуратно подденьте обивку отверткой в местах расположения пистонов крепления и снимите ее. Установка обшивки и рамки стекла крышки багажника Нива Шевроле выполняется в порядке, обратном снятию. Сломанные пистоны крепления обивки замените новыми.

Снятие и установка привода замка двери крышки багажника Нива Шевроле

Для замены замка крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите активатор привода замка. Отсоедините от активатора колодку жгута проводов. Установка активатора привода замка задней двери на Шевроле Нива выполняется в порядке, обратном снятию.

Снятие и установка замка и ручки замка двери багажника Нива Шевроле

Для замены замка или ручки замка двери крышки багажника Шеви Нива потребуется ключи на 8 и 10, отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты крепления замка крышки багажника

При помощи отвертки отсоедините тяги от рычага выключателя замка двери и от ручки двери

Разъедините черную и белую колодки жгутов проводов от активатора замка двери багажника Шевроле Нива и снимите замок в сборе с активатором привода

Отверните гайки крепления ручки двери и выверните болт кронштейна ручки

В положении «открыто» сдвиньте ручку влево и извлеките ручку из отверстия двери. Установка замока двери задней крышки Шеви Нива и его ручку выполняется в порядке, обратном снятию.

Как снять крышку багажника Нива Щевроле

Для снятия или установки двери крышки багажника Шеви Нива потребуются ключи на 10, 13, 17 и отвертка. Отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите пистоны крепления левой обивки багажника

Отведите обивку в сторону и выверните винты крепления накладки боковины

Снимите декоративную накладку проушины ремня безопасности и выверните болт крепления проушины к кузову

Выведите ремень безопасности Нива Шевроле из-под накладки боковины и снимите накладку

Отсоедините колодку жгута проводов от лампы освещения багажника и разъедините колодку жгута проводов двери задка

Снимите дефлектор вытяжной вентиляции и отверните гайку крепления клеммы «массового» провода

Извлеките из отверстия кузова резиновую втулку и извлеките из отверстия кузова жгут проводов двери багажника

Выверните болты крепления ограничителя открывания двери

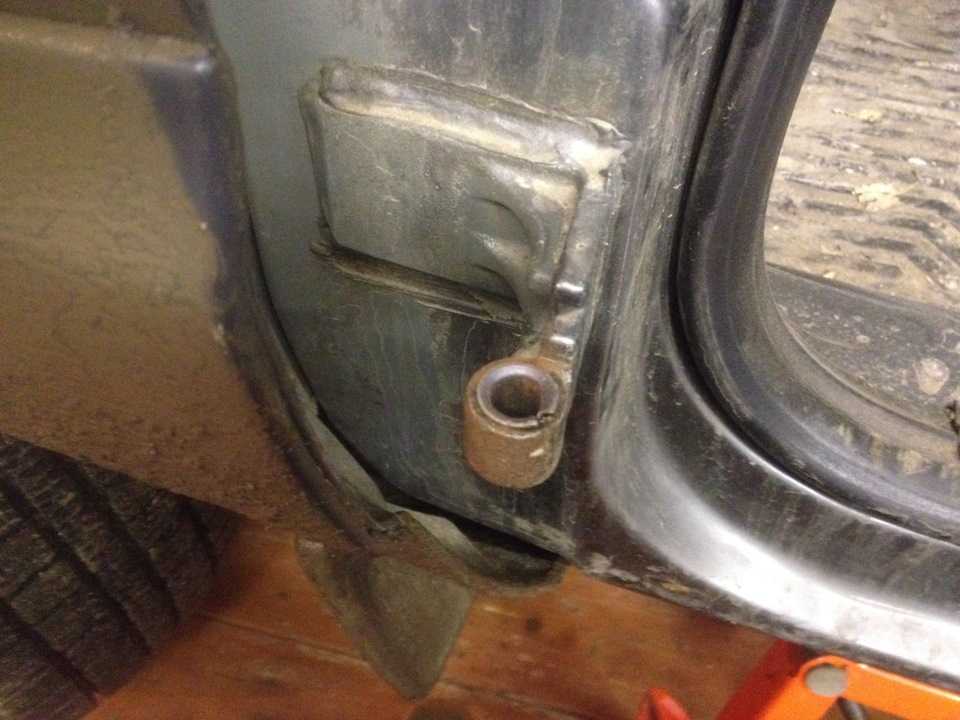

Выверните болты крепления нижней и верхней петель двери задка, предварительно пометив положение петель на кузове (если будете устанавливать прежнюю дверь)

Снимите крышку багажника. Установка хлопушки на Нива Шевроле выполняется в порядке, обратном снятию, после установки обязательно отрегулируете положение двери в проемах кузова и замок крышки багажного отделения.

Регулировка положения двери задка Шевроле Нива

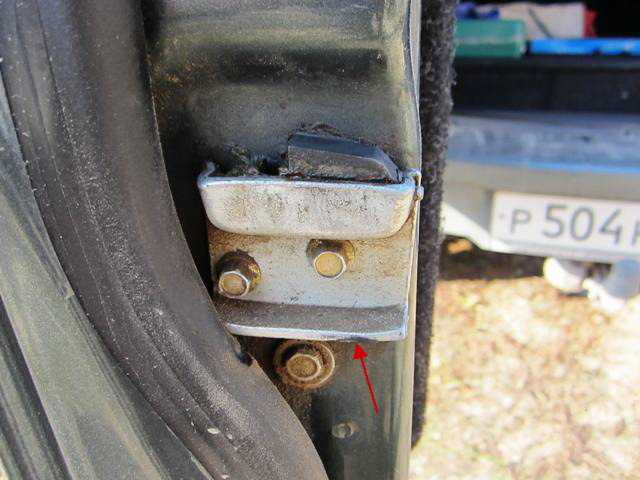

Регулируют положение двери задка изменением положения фиксатора замка и гнезда шипа двери. Для регулировки потребуется ударная отвертка

При помощи ударной отвертки ослабьте винты крепления фиксатора замка двери и гнезда шипа двери задка. Переместите фиксатор и гнездо в требуемом направлении и затяните винты. На этом регулировка замка крышки багажника завершена.

Замена ограничителя двери Нива Шевроле

Для замены ограничителя крышки багажника Шеви Нива потребуется ключ на 13, отвертка с крестообразным лезвием и молоток. Снимите обивку задней крышки багажника

Выверните болты крепления ограничителя к кузову

Выверните винты крепления бачка омывателя стекла двери задка и снимите его

Выверните болты крепления ограничителя к двери и снимите ограничитель

Установка ограничителя Шеви Нива выполняется в порядке, обратном снятию. При необходимости воспользуйтесь молотком.

Разборка дверей

Передние и задние двери разбираются одинаково, за исключением того, что спереди стоят электрические стеклоподъемники, а сзади — ручные. Поскольку водительская дверь самая сложная в снятии обшивки, то разберем на ее примере:

1. Открутить два болта, которые крепят дверную ручку. Они скрыты заглушками. Их нужно поддеть плоской отверткой и вытащить.

2. Отвернуть пять шурупов по периметру. Два находятся в передней части, остальные снизу фиксируют карман обшивки. В данном случае обычная отвертка не подойдет. Нужен шестигранник.

3. Снять окантовку ручки. Для этого ее нужно отвести в сторону и выкрутить болт, находящийся за ней.

Кроме крепежа, который виден, внутри обшивка фиксируется клипсами по всему периметру. Чтобы их отцепить, нужен клипсосъемник. Либо большая плоская отвертка.

Чтобы вытащить клипсы, нужно потянуть за обшивку и в образовавшуюся щель завести клипсосъемник или отвертку. Ими надо попасть между клипсой и отверстием, в котором она сидит. Действуя инструментом как рычагом, отжать клипсу.

После того как все клипсы отсоединены, обшивка продолжает висеть на проводах, которые соединены с кнопками управления стеклоподъемником. Их нужно вытащить из своих разъемов.

За обшивкой дверь оклеена пленкой, препятствующей попаданию пыли внутрь. Ее нужно аккуратно срезать, но не выбрасывать, а заклеить обратно перед сборкой.

В качестве заводской шумоизоляции дверей “Шевроле Нивы” приклеена полоса специального материала. Однако ее недостаточно. Чтобы уменьшить проникновение шума, нужно полностью оклеить внутреннюю плоскость.

Как снять обшивку двери на нива 4×4 (ваз 2121, 2131, урбан)

Вылечилось регулировкой замков. Теперь закрываются от лёгкого толчка.Шум… Ну тут конструкция такая, металл по металлу клацает и снаружи всё.Со старым замком должна помочь чистка и смазка механизма. Nodong 06.07.2010, 12:51 # 3 замка отрегулировались, 1 никак. 3 двери отрегулировал — всё хорошо.

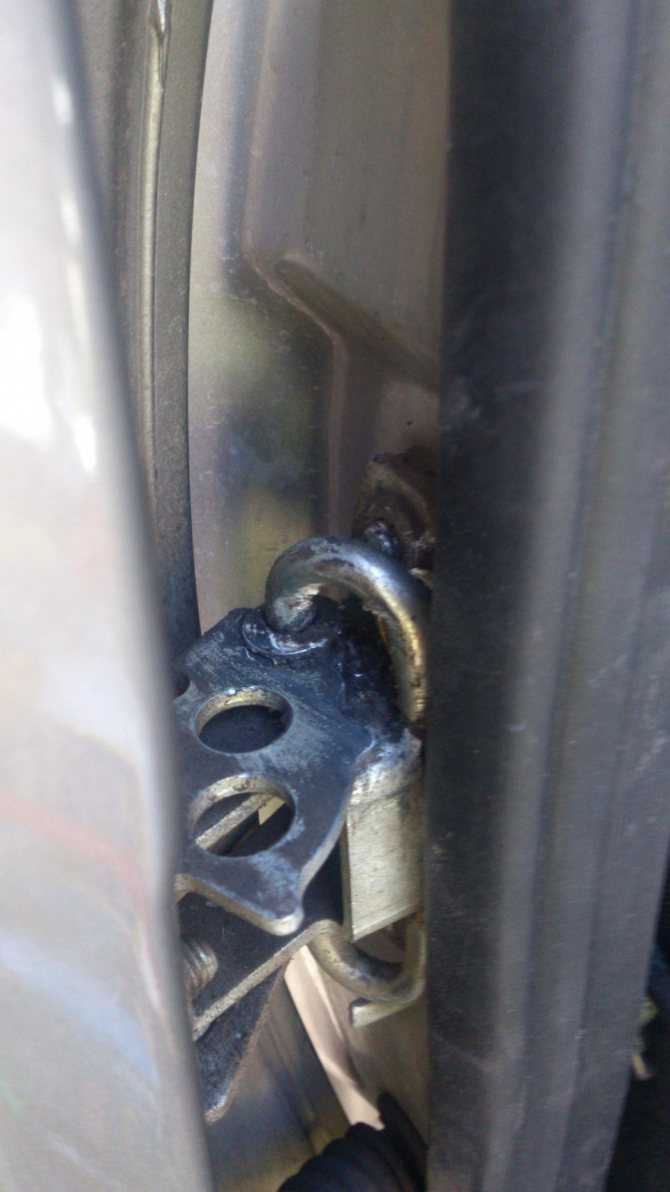

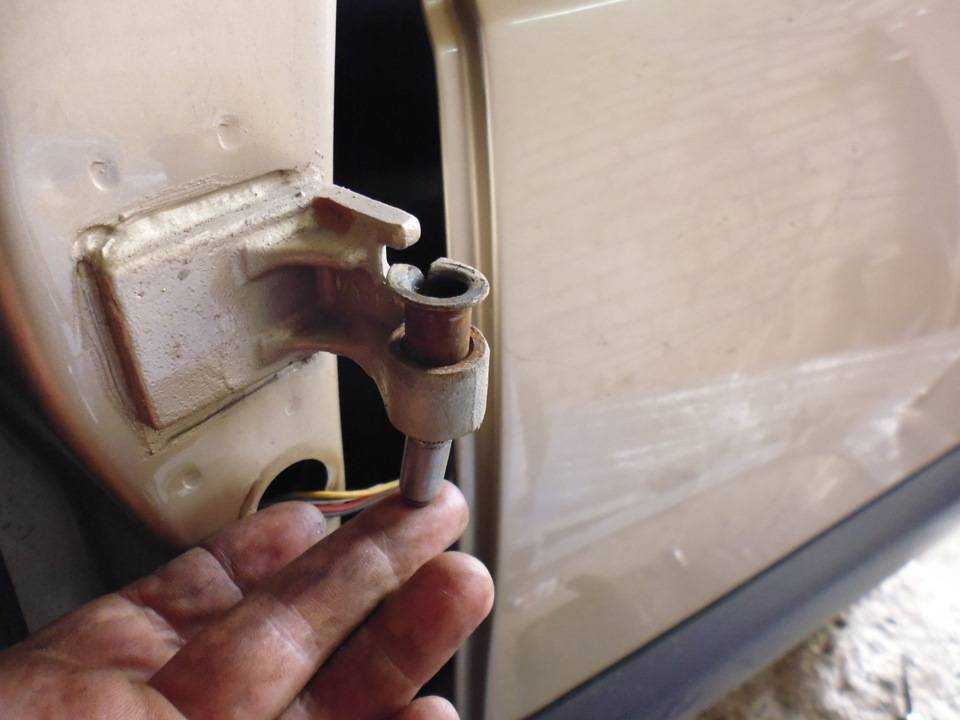

Одна дверь никак. Почитал — есть вариант регулировать петли, подсовывая под них подкладки. S400 07.07.2010, 00:06 # регулировать петли очень гиморойно! без помошника так вообще вешалка Жарик. 06.07.2010, 09:06 # А че беспокоит? Как шумно двери закрываются? Я тоже переживал пока на Гелендвагене не поездил.Оказывается у НИХ двери закрываются ТАКЖЕ как у НАС.Ибо такова конструкция замка.Я б не лез. S400 07.07.2010, 00:02 # а ещё у них дворники почти одинаковые Nodong 06.07.2010, 12:50 # Ничего не беспокоит.

Дверь задка Нива Шевроле

Снятие кронштейна запаски Нива Шевроле

Для снятия кронштейна потребуется ключ на 17. Снимите с кронштейна запасное колесо и Отверните четыре гайки крепления кронштейна к двери задка и снимите установленные под гайками шайбы

Снимите кронштейн и резиновые шайбы со шпилек двери задка. Установка кронштейна запасного колеса Шеви Нива выполняется в порядке, обратном снятию.

Снятие и установка обшивки двери задка Нива Шевроле

Для замены олицовки крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Откройте заднюю крышку багажника

Выверните верхние винты крепления рамки стекла

Снимите с обеих сторон рамки декоративные заглушки и выверните расположенные под заглушками винты

Снимите рамку стекла крышки багажника

Отверните заливную пробку и снимите накладку горловины бачка омывателя стекла двери задка

Аккуратно подденьте обивку отверткой в местах расположения пистонов крепления и снимите ее. Установка обшивки и рамки стекла крышки багажника Нива Шевроле выполняется в порядке, обратном снятию. Сломанные пистоны крепления обивки замените новыми.

Снятие и установка привода замка двери крышки багажника Нива Шевроле

Для замены замка крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите активатор привода замка. Отсоедините от активатора колодку жгута проводов. Установка активатора привода замка задней двери на Шевроле Нива выполняется в порядке, обратном снятию.

Снятие и установка замка и ручки замка двери багажника Нива Шевроле

Для замены замка или ручки замка двери крышки багажника Шеви Нива потребуется ключи на 8 и 10, отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты крепления замка крышки багажника

При помощи отвертки отсоедините тяги от рычага выключателя замка двери и от ручки двери

Разъедините черную и белую колодки жгутов проводов от активатора замка двери багажника Шевроле Нива и снимите замок в сборе с активатором привода

Отверните гайки крепления ручки двери и выверните болт кронштейна ручки

В положении «открыто» сдвиньте ручку влево и извлеките ручку из отверстия двери. Установка замока двери задней крышки Шеви Нива и его ручку выполняется в порядке, обратном снятию.

Как снять крышку багажника Нива Щевроле

Для снятия или установки двери крышки багажника Шеви Нива потребуются ключи на 10, 13, 17 и отвертка. Отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите пистоны крепления левой обивки багажника

Отведите обивку в сторону и выверните винты крепления накладки боковины

Снимите декоративную накладку проушины ремня безопасности и выверните болт крепления проушины к кузову

Выведите ремень безопасности Нива Шевроле из-под накладки боковины и снимите накладку

Отсоедините колодку жгута проводов от лампы освещения багажника и разъедините колодку жгута проводов двери задка

Снимите дефлектор вытяжной вентиляции и отверните гайку крепления клеммы «массового» провода

Извлеките из отверстия кузова резиновую втулку и извлеките из отверстия кузова жгут проводов двери багажника

Выверните болты крепления ограничителя открывания двери

Выверните болты крепления нижней и верхней петель двери задка, предварительно пометив положение петель на кузове (если будете устанавливать прежнюю дверь)

Снимите крышку багажника. Установка хлопушки на Нива Шевроле выполняется в порядке, обратном снятию, после установки обязательно отрегулируете положение двери в проемах кузова и замок крышки багажного отделения.

Регулировка положения двери задка Шевроле Нива

Регулируют положение двери задка изменением положения фиксатора замка и гнезда шипа двери. Для регулировки потребуется ударная отвертка

При помощи ударной отвертки ослабьте винты крепления фиксатора замка двери и гнезда шипа двери задка. Переместите фиксатор и гнездо в требуемом направлении и затяните винты. На этом регулировка замка крышки багажника завершена.

Замена ограничителя двери Нива Шевроле

Для замены ограничителя крышки багажника Шеви Нива потребуется ключ на 13, отвертка с крестообразным лезвием и молоток. Снимите обивку задней крышки багажника

Выверните болты крепления ограничителя к кузову

Выверните винты крепления бачка омывателя стекла двери задка и снимите его

Выверните болты крепления ограничителя к двери и снимите ограничитель

Установка ограничителя Шеви Нива выполняется в порядке, обратном снятию. При необходимости воспользуйтесь молотком.

голоса

Рейтинг статьи

Что представляет дверная обшивка Нивы Шевроле и ее назначения

Облицовка двери представляет собой пластиковый элемент, скрывающий внутреннюю поверхность двери. Поверх пластика наносится декоративная ткань, которая смягчает прикосновение к дверям и разбавляет грубую форму пластика. Без этой накладки, внутреннее убранство Шнивы представляет собой металлическую основу с выемками под ручки и стеклоподъемники.

Предназначена она для:

1. Скрытия металлической дверной основы авто.
2. Придания салону стильности и утонченности.
3. Расположения на облицовке рычага открытия и закрытия.
4. Снижения уровня шума в салоне, возникающего за бортом автомобиля.
5. Создания места под установку динамиков в передней облицовке двери.

Процесс демонтажа передней дверной облицовки с автомобиля Шнива

Причинами, по которым необходимо производить демонтаж облицовки передней двери предостаточно. Это может быть как установка динамиков или их замена, так и ремонт внутренних механизмов. Обивка устроена так, что очень сложно на первый взгляд понять, как же она извлекается

На самом деле все просто, важно быть аккуратным и внимательным, чтобы не повредить крепежные элементы материала во время демонтажа

Места крепления обшивки

Процесс извлечения передней обивки включает в себя такую последовательность действий:

1. На ручке находятся две маленькие декоративные заглушки, под которыми находятся крепежные элементы. Необходимо снять заглушки острым предметом, подковырнув их края.
2. Выкручиваются крестообразной отверткой крепежные винты и извлекается ручка подлокотника.
3. Приступаем к карману для хранения вещей. Он фиксируется к основанию тремя крепежными винтами, располагающиеся внизу. Отвинчиваются и извлекается пластиковый карман.
4. Далее следует снять пластиковую накладку ручки открытия. Она фиксирует обивку, поэтому без ее извлечения не получится осуществить демонтаж обшивки. Для этого отжимается ручка открытия на себя и крестообразной отверткой выкручивается болт крепления.
5. Демонтаж накладки осуществляется следующим образом: отводится ручка немного на себя и через отверстие выводится декоративная накладка.
6. Все готово к снятию передней обивки. Она крепится по периметру специальными пластиковыми шпонками. Шпонки фиксируются в отверстиях, и осуществить их снятие можно только с помощью вынимания обшивки руками. Прежде необходимо по периметру пройтись острой отверткой и на 2-3 сантиметра отжать обшивку.
7. После этого она с легкостью снимется из своего посадочного места.

Теперь можно осуществлять любые ремонтные или диагностические работы с внутренними деталями или обшивкой

Снятие занимаем не более десяти минут, важно не спешить при демонтаже облицовки, так как можно повредить крепежные шпонки. Монтаж обшивки осуществляется в обратной последовательности снятию

Процесс снятия облицовки с задней двери

Задние двери имеют в конструкции механический вид стеклоподъемника, поэтому немного отличается и снятие обшивки. Поэтому снятие осуществляется в такой очередности:

1. Необходимо прежде отсоединить ручку стеклоподъемника. Для этого, используют плоскую отвертку, поддевается и извлекается внутренний фиксатор ручки в сторону. После его снятия, приводной рычаг легко извлекается с вала механизма.
2. После снимается декоративный элемент с ручки открытия аналогичным образом, как и передней.
3. В нише отвинчивается винт и снимается ручка подлокотника.
4. Задняя обивка крепится также дополнительно фиксирующими шпонками, поэтому после отвинчивания винтов необходимо потянуть обшивку на себя.

Простой тюнинг обшивки

Чтобы изменить дизайн обшивки, необходимо заменить декоративную ткань на кожзаменитель или другой материал желаемого цвета. Это самый простой тюнинг дверной обшивки Нивы Шевроле, который подвластен для выполнения любому водителю. Для проведения работ необходимо: удалить старую ткань с обшивки и заменить ее на новый материал, для этого можно воспользоваться мебельным степлером или клеем. Эта обшивка является важным и неотъемлемым элементом в интерьере автомобиля Нива Шевроле. Без нее не только водитель, но и пассажиры в салоне будут чувствовать себя некомфортно.

• Форд эскейп замена датчика абс



• Бмв х5 замена ручки двери водителя



• Ваз 2115 замена задних тормозных шлангов



• Как снять магнитолу suzuki sx4



• Как снять лючок бензобака камри 40

Мелкий ремонт: восстанавливаем концевик водительской двери

Приветствую читателей и гостей бортжурнала моей машины. Сегодня занимался поломкой, которая затрагивала многих шнивоводов — неработающий концевик-микрик в замке двери. Чаще всего ломается микрик водительской двери, оно и понятно — самая популярная дверь в машине))) Конкретно у меня микрик и раньше подглючивал, но редко — примерно раз в месяц, открываешь дверь — свет не горит, а самодельный индикатор открытия двери моргнёт на долю секунды. Обычно помогало пару раз сильно хлопнуть дверью и всё восстанавливалось, но с позавчерашнего дня такой способ перестал действовать. Поэтому сегодня разобрал замок чтобы изучить и дефектовать мелкого поганца))

Итак, первое, что нужно сделать — это снять обшивку двери (кто не знает как — смотрим здесь) и отогнуть полиэтилен в зоне замка:

У меня барахлил микрик водительской двери, но думаю замки на остальных дверях снимаются аналогично) Далее откручиваем 3 винта крепления замка к двери:

Далее отцепляем мешающие тяги: сначала тяга на внутреннюю дверную ручку:

Просто поднимаем пластиковую защёлку вверх и вынимаем тягу:

Далее тонкой отвёрткой отцепляем тягу на солдатик двери и вынимаем её

Так же обращаем внимание на тягу актуатора замка (красная стрелка) — разбирать не мешает, а при сборке её надо будет поставить как было). Разматываем серый скотч и разцепляем 3 штеккера:

Разматываем серый скотч и разцепляем 3 штеккера:

Снимаем тягу на личинку замка широкой плоской отвёрткой:

… и аналогичным способом тягу от наружной дверной ручки:

После этого замок можно вынуть из двери:

Для разборки замка откручиваем 3 самореза (красная стрелка — штифт, который туговато выходит при разборке)

…и расцепляем эти защёлки:

После чего сдвигаем крышку замка вбок из под усика:

Теперь можно вытащить микрик — вот он, паршивец)

Кстати, микрик нормальнозамкнутый, когда двери закрыты — скоба микрика нажата и контакты размыкаются) Разбираем его тоненькой отвёрткой, но АККУРАТНО

— внутри мелкие детали!

Пинцетом аккуратно вынимаем «пружинку» и снимаем «контакт»

А вот и сама причина неработы микрика — пятнышко нагара:

Вычистил тонким надфилем.

После чего можно всё собирать в обратной последовательности

При этом нужно обратить внимание на: 1) Пружинку микрика вставляем пинцетом и очень аккуратно — так и норовит улететь 2) При сборке крышки замка нужно чтобы язычки в ней попали на свои места: левый должен попасть в отверстие, а правый — левее пластины:

Ремонт замка.

Перед тем, как приступить к ремонту должна быть снята накладка на дверь Нива Шевроле. Дверная карта может быть демонтирована даже после того, как дверь уже полностью заблокирована.

• После этого снимается ручка стеклоподъёмника. Для этого нужно при помощи плоской отвертки отогнуть ее и потянуть защелку вверх.
• Снимается декоративная накладка ручки. Она держится на защелках, чтобы ее отсоединить достаточно с усилием потянуть на себя предварительно поддев плоской отверткой.
• Сама дверная карта держится на пистонах по центру, сверху и снизу двери. Их так же можно отщелкнуть, поддев отверткой.

Демонтаж замка

Чтобы снять неисправный замок двери Нива Шевроле необходимо:

1. Отсоединить от рычагов замка держатели тяг;
2. Откручиваются винты которые фиксируют узел;
3. Из двери извлекается старый механизм;
4. Отсоединяются провода;
5. На новую деталь переставляются пластмассовые фиксаторы, за счет них происходит крепление тяг;
6. Обратно устанавливается новый механизм.

Важно помнить что во время монтажа тяг к фиксатору, тяга которая закрепляется ближе к электронному приводу должна вставляться не только в фиксатор, но так же вдеваться концом в тягу, только так замок будет работать как нужно. Когда все работы по установке замка произведены, обратно монтируется дверная обшивка

Перед тем как производить сборку, следует убедится что все пистоны крепления имеются в наличие и расположены правильно. Для того чтобы исключить посторонний шум который появляется от вибрации динамиков, можно добавить уплотнение.

Снятие обшивки задней двери Нива Шевроле

“http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd”>

Нива Шевроле     руководство по ремонту

каталог з/ч

Вам потребуются отвертки с плоским и крестообразным лезвием. 1. Поддев отверткой,… 2. …снимите фиксатор ручки стеклоподъемника, а затем… 4. Потяните внутреннюю ручку замка и выверните винт крепления облицовки ручки. 5. Сдвиньте назад и снимите облицовку ручки (сама ручка останется на двери). 6. Выверните винты в нише подлокотника и… 7. …в нижней части двери. 8. Подденьте обивку отверткой в местах расположения пистонов и… 9. …снимите ее, пропустив через отверстие в обивке кнопку блокировки замка двери.     РЕКОМЕНДАЦИЯЧтобы не поцарапать окрашенные поверхности двери, обмотайте лезвие отвертки изоляционной лентой. 10. Снимите пистоны крепления обивки, если они остались в двери. Сломанные пистоны замените. 11. Установите обивку двери и снятые детали в порядке, обратном снятию. Кузов – конструкцияКонтрольные размерыСечения, зазоры, полостиДефекты деталей кузова Снятие передних подкрылковЗамена передних крыльевНакладки дверей и крыльевСнятие переднего бампераСнятие заднего бампераСнятие решётки радиатораЗамена капотаЗамок капота (замена и регулировка)Снятие кронштейна запасного колесаСнятие обшивки двери багажникаСнятие замка и ручки багажникаЗамена двери багажникаРегулировка двери багажникаОграничитель двери багажникаСнятие обшивки передней двериЗамена замка передней двериЗамена наружной ручки перед. двериСнятие ограничителя передней двериЗамена стекла передней двериЗамена стеклоподъёмника переднегоСнятие передней двериСнятие обшивки задней двериЗамена замка задней двериЗамена ограничителя задней двериЗамена стекла задней двериЗамена стеклоподъёмника заднегоСнятие задней двери Крышка (лючок) топливного бакаСнятие переднего сиденьяСнятие заднего сиденьяСнятие обшивки салонаЗамена ремней безопасностиЗамена салонного зеркалаЗамена наружного зеркалаСнятие солнцезащитных козырьковСнятие поручней салонаСнятие центральной консолиСнятие панели магнитолыСнятие приборной панелиОтопитель (печка) – устройствоСнятие отопителяЗамена радиатора отопителяСнятие короба, тяг, блока отопителяЛобовое стекло, заднее и боковыеМойка кузоваПолировка кузоваСмазка деталей кузоваПрочистка дренажных отверстийАнтикоррозийная обработка кузова

Снимаем замок на задней двери для ремонта на Ниве Шевроле

Сначала снимают внешнюю панель, потом переходят ко внутреннему содержимому. Перед началом работы рекомендуют снять и минусовую клемму.

Мастеру пригодятся такие инструменты:

1. Клипсодер, либо деревянные клинья. Они нужны, чтобы отстегивать пистоны.
2. Наборы с клипсами.
3. Плоские отвертки, снабженные широким наконечником.
4. Крестовые отвертки. Ручка у них стандартная.

Сначала плоские отвертки обматывают ветошью. Инструмент просовывают под дверную обшивку, чтобы освободиться от пистонов.

Порядок выполнения работ имеет следующее описание:

1. Заднюю дверь открывают.
2. От основы отвинчивают верхние крепежные элементы. Для этого пользуются отверткой в форме креста.
3. Нижние декоративные заглушки у рамки стекла тоже снимают.
4. Под заглушками расположены винты, их тоже требуется открутить.
5. Пробка бачка омывателя заднего стекла тоже демонтируется.
6. То же касается накладки горловины, находящейся под пробкой. Сломать ее просто, потому будьте аккуратнее.
7. Острый шлицевый конец отвертки оборачивают мягкой тканью. Для защиты можно использовать и обычную изоленту. Инструмент просовывают между обшивкой и металлическим каркасом.
8. Отвертку аккуратно оттягивают на себя, после чего отщелкивают первый пистон. По периметру потом легко избавляются от остальных пистонов, остается только демонтировать обшивку.
9. Винты в торце отворачивают.
10. Отсоединяют тяги.
11. Вытаскивают, отключают разъемы электрического провода.

Для разборки замка сначала снимают три винта, крепящие крышку. Потом разгибают хвостик металлической основы. С правого конца одновременно снимают два фиксатора.

Ремонтные работы предполагают тщательную очистку от грязи и смазку.
