Как снять приборку приора

Пошаговая инструкция

1. Устанавливаем руль в нижнее положение.

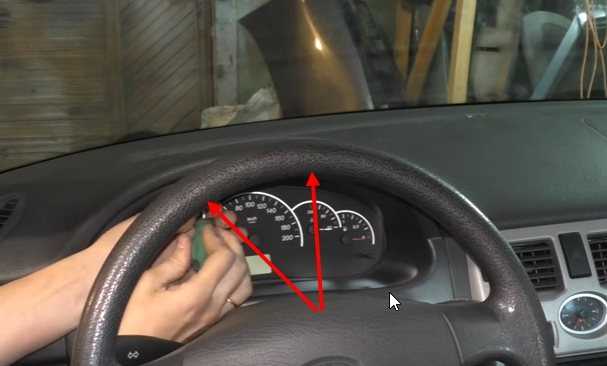

2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

Отворачиваем 2 винта сверху.

Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.

Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.

После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.

3.Отворачиваем 2 нижних винта крепления накладки панели приборов.

4. Двумя руками снимаем накладку. Начинаем с верха.

Будьте осторожны и не поломайте защелки.

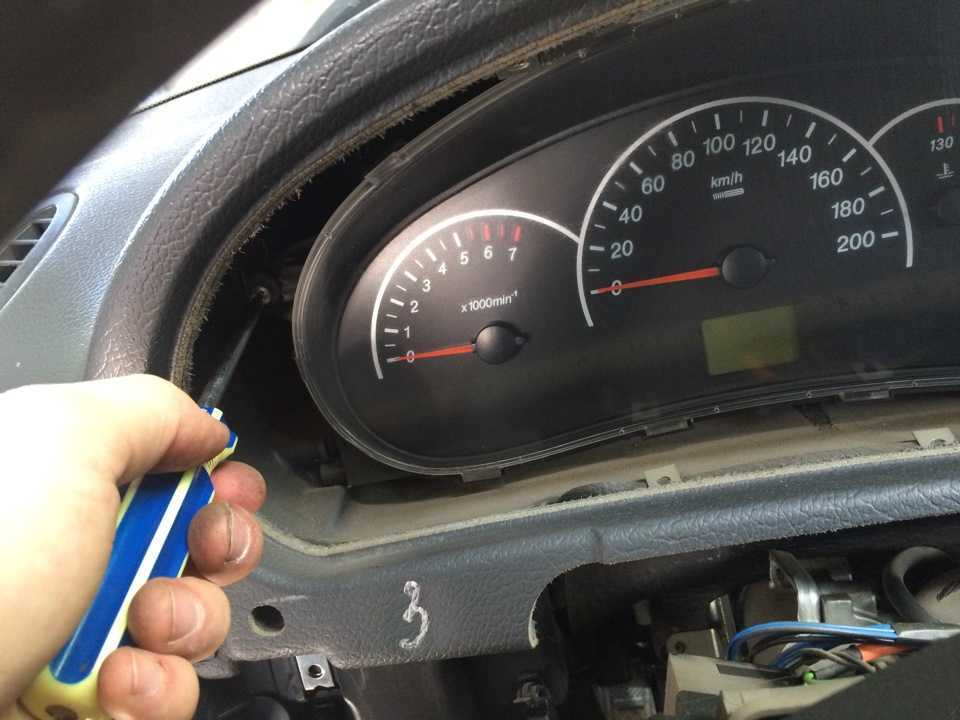

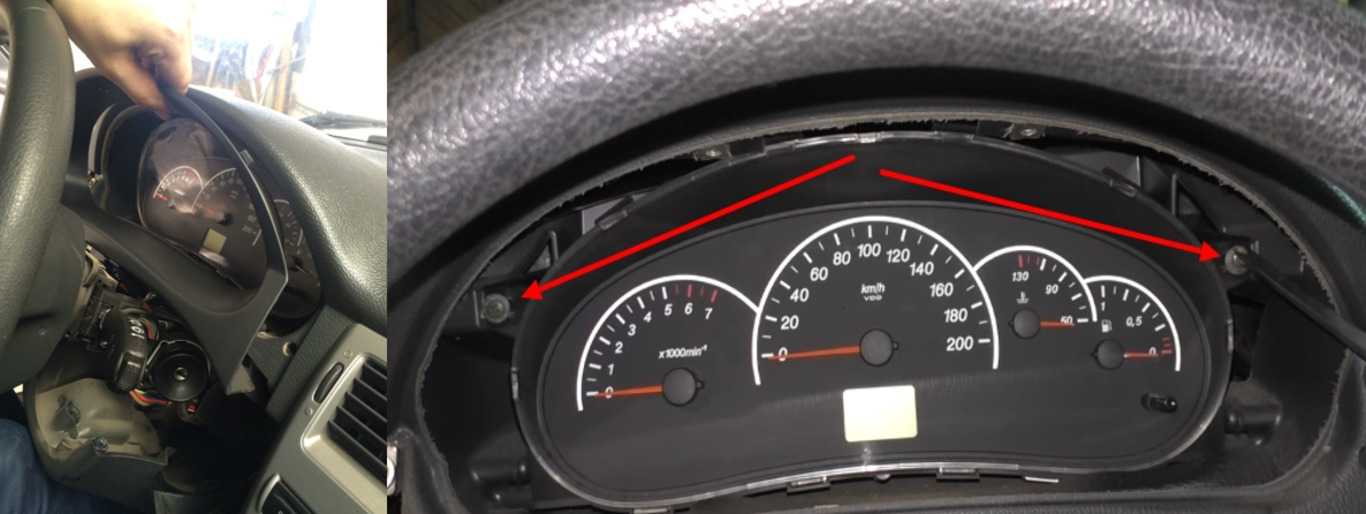

5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.

6. После отворачивания винтов вытягиваем немного на себя приборную панель.

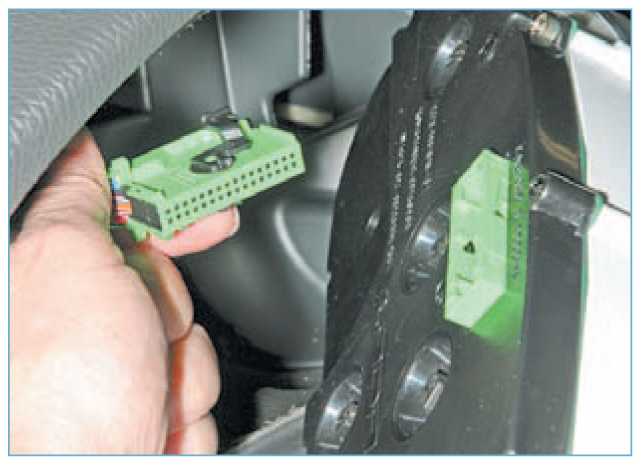

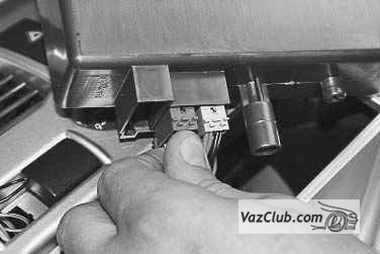

7. Далее нужно снять разъем который идет к приборной панели. Разъем идет с хитрым фиксатором.

Нажимаем на фиксатор в указанном месте ниже плоской отверткой.

После того как нажали отводим фиксатор отверткой назад. На фиксаторе есть прилив за который зацепляется отвертка и можно фиксатор отвести назад.

После того как отвели фиксатор разъем легко вынимается с панели приборов от руки.

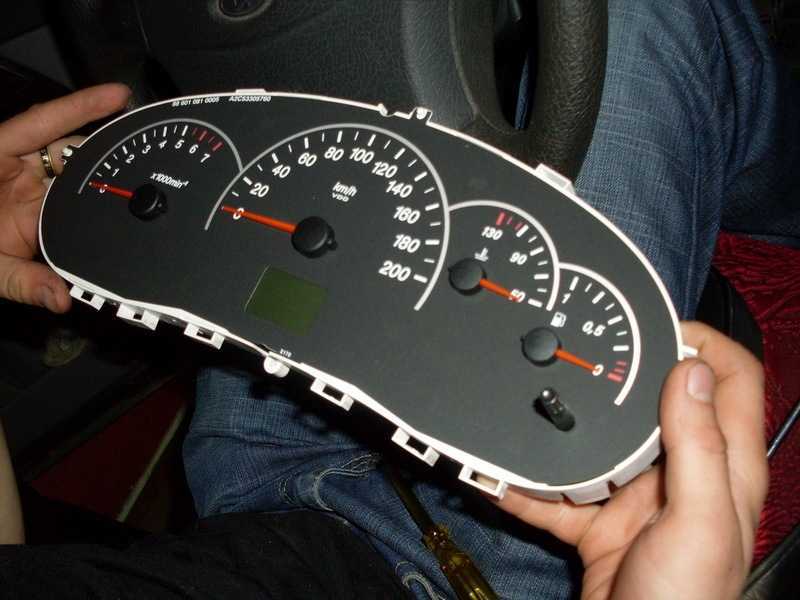

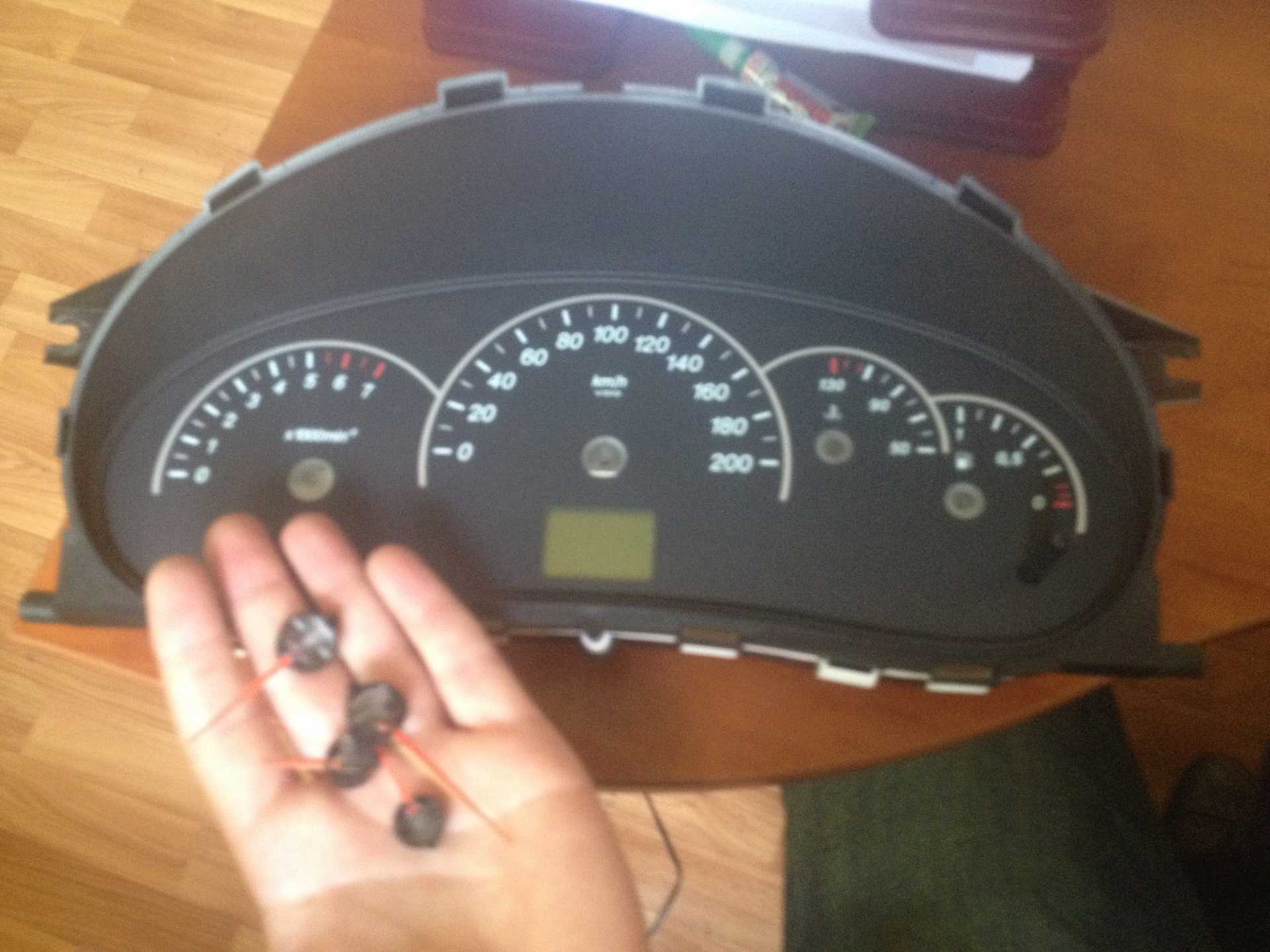

8. Снимаем панель приборов и выполняем необходимые операции, например производим замену ламп подсветки панели.

9. Сборку выполняем в обратном порядке.

Видео урок

http://priora-remont.ru/kak-snyat-centralnuyu-konsol/http://avtomechanic.ru/lada-priora/kuzov/snyatie-i-ustanovka-paneli-priborov-lada-priorahttp://xn—-8sbabr6ahc3e.xn--p1ai/priora-remont/379-snyatie-torpedo-priora.htmlhttp://priorik.ru/lajfhak-panel-priborov-avtomobilya-lada-priora-vsyo-chto-nuzhno-znat/http://umelyeruki.info/avto/snyatie-paneli-priborov-lada-priora/

голоса

Рейтинг статьи

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

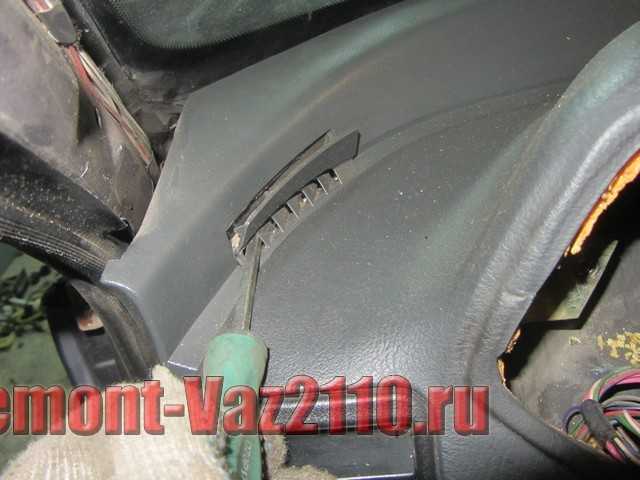

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

• Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:

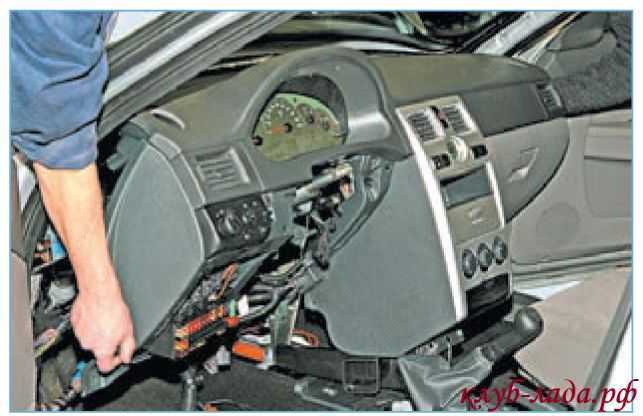

• Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить,  все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

• каркас панели приборов в сборе с накладкой
• щиток (комбинация) приборов
• кнопки и выключатели
• дефлекторы отопителя
• блок управления отопителем нового образца
• подпанельная электропроводка
• рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170.

Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических.

Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания.

Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно.

Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

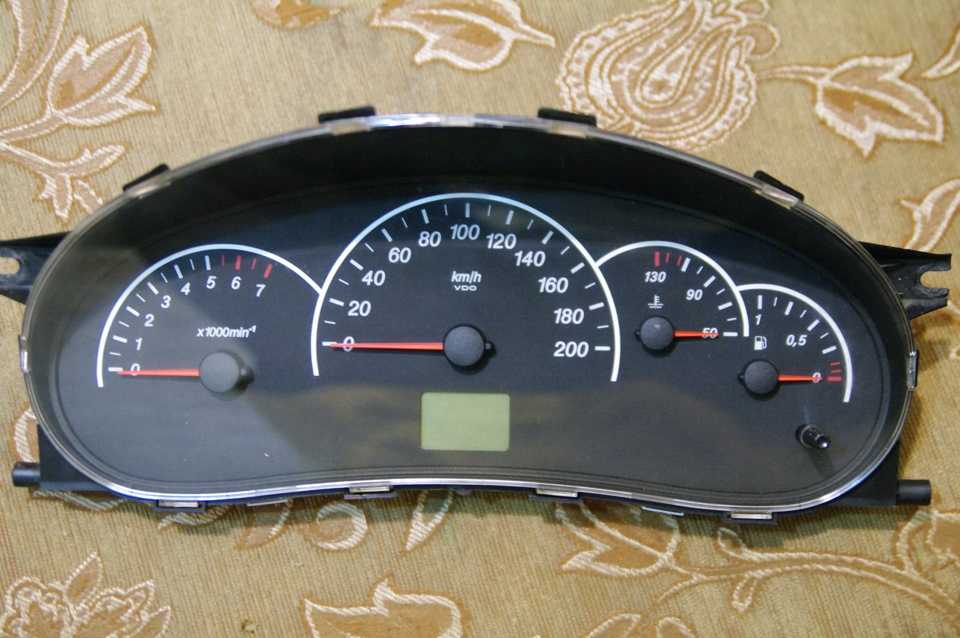

Щиток приборов Лада Приора. Снятие и замена ламп.

Вступление

В приборной панели автомобиля большое количество различных индикаторов, которые информируют водителя о состоянии авто. Такие индикаторы приводятся в действие с помощью сигнальных ламп.

В различных модификациях Приоры используется множество различных панелей индикации, с наличием круиз-контроля, с CAN-шиной и т.п. С помощью аналоговых стрелок панель информируют водителя о количестве оборотов коленчатого вала, скорости автомобиля, температуре охлаждающей жидкости и количестве оставшегося топлива в баке. Нередко случается что приборы перестают подсвечиваться в темное время суток и виновником этого являются лампы.

Лампы щитка приборов

В щитке с завода устанавливаются лампочки «Osram». Данные лампы отличаются хорошей надежностью и долговечностью. Принцип действия ламп «Осрам» устанавливаемых в Приоре простейший, роль исполняющего элемента выполнят обычная нить накала, что положительно сказалось на цене лампы. Стоимость лампы составляет 20-50 рублей.

Существует два вида ламп устанавливаемых в панели приборов: разборные и не разборные.

Разборные

Разборные лампочки состоят из патрона и лампы, при их замене нет необходимости покупать патрон, что приятно сказывается на цене. Достаточно лишь приобрести комплект ламп и при выходе их из строя просто заменить их в патроне.

Не разборные

Не разборные лампы устанавливаются с завода и имеют монолитный корпус вместе с патроном. Лампу в таком исполнении необходимо менять вместе с патроном.

Так же следует отметить, те кто хочет пересветить приборную панель в другой цвет. Это можно сделать лишь стерев зеленую краску на шкалах приборов. Так как зеленый цвет – это не цвет ламп приборной панель, а цвет самой приборной панели. Следовательно, какой бы вы цвет ламп не ставили панель приборов все равно будет зеленой.

Какая лампа за что отвечает

Лампы в остальных индикаторах, таких как «Check Engine» и т.п. не меняются. Они зажигаются от светодиодов, которые впаяны в системную плату панели. Выход из строя данных светодиодов случается очень редко.

Замены ламп в приборной панели

Для этого нам потребует отвертка «+».

Снимаем крышку монтажного блока под рулевой колонкой.

Откручиваем 4 винта крышки приборной панели и вынимаем ее.

Откручиваем два винта крепления приборной панели.

Вынимаем приборную панель, предварительно отключив разъем CAN-шины.

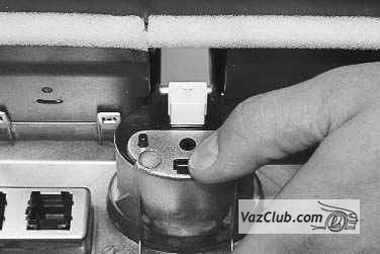

Вынимаем лампы путем прокручивания лампы против часовой стрелки.

Устанавливаем новые лампы и собираем в обратной последовательности.

Замена ламп в приборной панели Лады Приоры завершена. Надеемся наша статья была вам полезна.

Лада Приора Хэтчбек Калифорнийский мак › Бортжурнал › Замена лампочек в приборной панели Priora

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Снятие и установка торпеды на ваз 2110 своими руками

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

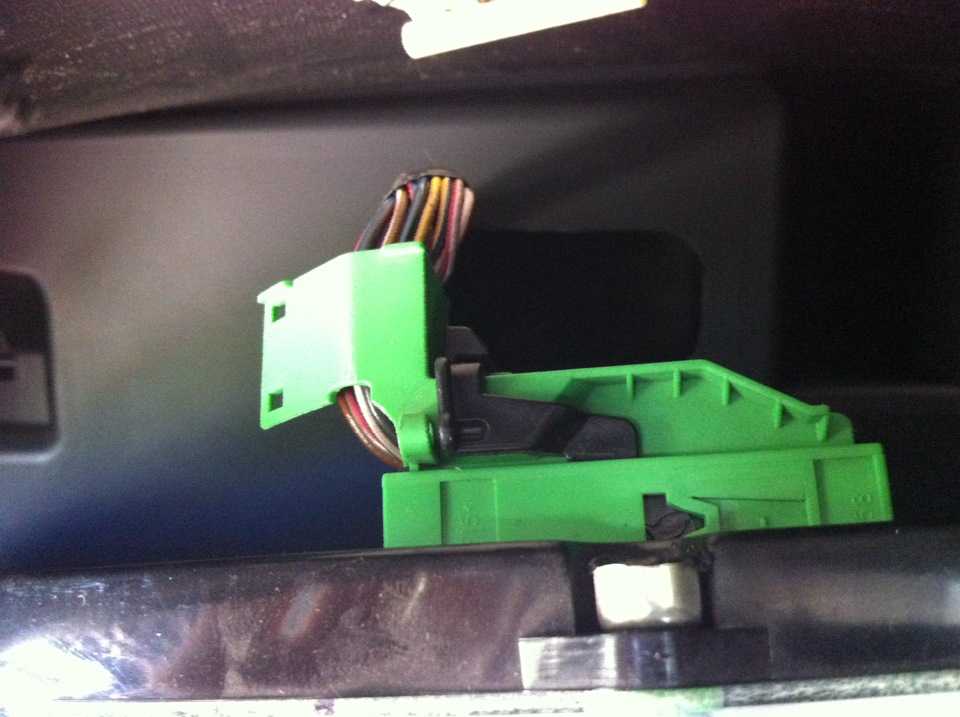

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Слегка давим плоской отверткой на этот язычок

Тюнинг панели приборов ваз 2115: как правильно выполнить, этапы проведения работ

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Сгоревшая лампа / новая лампа / диодная лампа

Диодная лампочка справа. Световое пятно. Зеленый сочнее, ярче чем на других шкалах. На фото это не очень видно…

Лампа накаливания вместо светодиодной. На глаз — свет ровный, зеленый одного тона с остальной шкалой.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

Всем спасибо! Всем бобра!

Цена вопроса: 80 ₽ Пробег: 72020 км

Нравится 142 Подписаться

Как снять центральную консоль на Приоре

Причинами для снятия консоли может быть ее повреждение в виде трещин, появление посторонних шумов или стуков под панелью во время движения. А может просто появиться желание установить консоль другого цвета.

Прежде чем приступать к работе, следует заметить, что на Приоре корпус консоли и панель приборов – это одна цельная деталь. Тем не менее на самой консоли снимается независимая декоративная накладка для удобного доступа в полость панели приборов. Саму декоративную панель консоли вместе с тоннелем коробки передач еще называют «бородой».

Поскольку в процессе снятия консоли будет необходимо отсоединять различные электрические контакты, то во избежание короткого замыкания рекомендуется выключить зажигание или отсоединить минусовую клемму с аккумулятора. Для съема консоли понадобятся крестообразная и плоская отвертки. Также не лишним будет подобрать какую-то небольшую коробочку для сбора выкрученных винтиков и прочей мелочи.

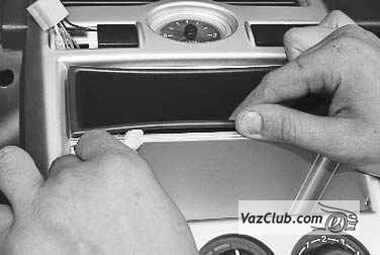

Итак, приступим к делу. Прежде всего, необходимо извлечь магнитолу. Если у вас автомобиль со штатной магнитолой, то не следует пытаться ее выковыривать чем-то острым. Для ее снятия впору воспользоваться подручными материалами. В этом могут помочь пластины жесткости со щеток стеклоочистителей ВАЗ. По краям пластин предусмотрены стопорные пазы. На магнитоле под кнопками Scan (с левой стороны) и Tab (с правой) имеются узкие пазы. Вставляем в эти пазы пластины со щеток стеклоочистителей, слегка разводим их в стороны и аккуратно вытаскиваем магнитолу на себя.

Далеко вытаскивать ее не следует, так как необходимо лишь отсоединить провода питания.

Если установлена обычная, не заводская магнитола, то с ее съемом все намного проще. Достаточно поддеть маленькой отверткой рамку магнитолы, и весь узел легко извлекается. Бывает, что для снятия самой рамки магнитолы необходимы специальные ключи.

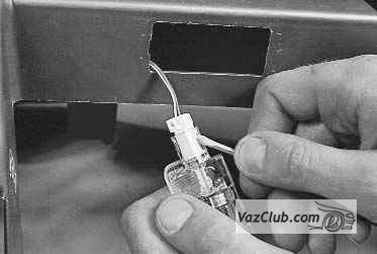

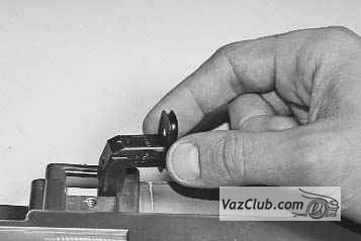

После извлечения магнитолы следует снять кнопку обогрева заднего зеркала. Кнопка аккуратно поддевается отверткой и извлекается наружу, и от нее отсоединяется фишка с проводами. После необходимо снять пепельницу. Из нее извлекается пластмассовая вставка и, слегка потянув наружу, достается сам корпус пепельницы. Затем со штифтов снимается крышка бардачка.

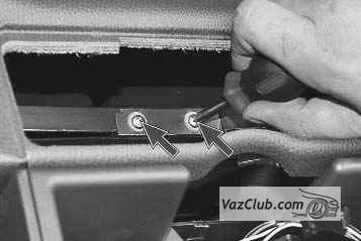

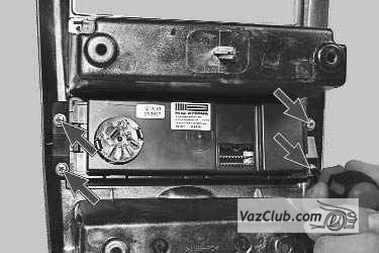

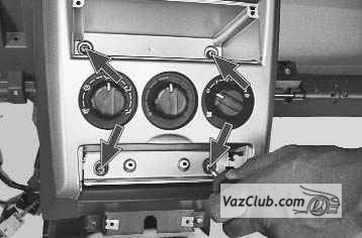

Затем выкручиваются четыре винта: два расположены под уже снятой пепельницей и два – чуть ниже бардачка. Чтобы подобраться к винтам, расположенным под пепельницей, необходимо предварительно снять декоративную панель с подстаканником, расположенную на рычаге переключения передач. Для этого тонкой отверткой поддевается и снимается дерматиновый чехол с рычага коробки, отвинчивается крепление самой панели, или, как его еще называют, накладка тоннеля. После этого открывается доступ к нижним винтам крепления консоли. Для удобства все выкрученные винты складываем в заранее приготовленную коробочку или баночку.

При откручивании винтов крепления консоли рекомендуется использовать намагниченную отвертку. Это позволит не растерять винты в процессе разборки и сборки панели. Бывает, что под крепежными винтами ставятся шайбы, которые также следует аккуратно и внимательно собирать в баночку для мелочовки.

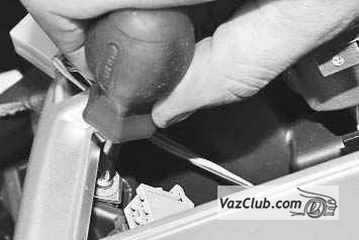

Далее снимается верхняя панель кнопок с отсоединением фишек с проводами. Отсоединяются фишки от кнопок стеклоподъемника, обогрева стекол и кнопки включения аварийной сигнализации. После отсоединения этой панели кнопок откручиваются еще два винта, расположенные чуть глубже в освободившейся нише. Рекомендуется все отсоединенные фишки помечать путем наклеивания на них самоклеящейся бумаги и подписывать, к какой кнопке или регулятору соответствует соединение.

После освобождения всех крепежных винтов следует аккуратно, без резких движений потянуть панель консоли на себя. Она должна сняться без особых усилий. После снятия консоли с нее нужно отсоединить блок управления печкой салона. Он отсоединяется путем откручивания четырех винтов на обратной стороне консоли. После этого можно считать консоль снятой.

Как видно, ничего сложного в этом процессе нет. Главное, сохранять терпение и аккуратно обращаться с деталями консоли при поддевании их отверткой, иначе можно оставить заусенцы на краях пластмассовых деталей. Если вы снимаете консоль впервые, то не все получится сразу. В следующий раз все будет гораздо легче.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Неисправности панели: признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

1. Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
2. Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с датчика скорости или коленвала на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
3. Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
4. Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
5. Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:

• 2 – Значок, отображающий работу тормозной системы.
• 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
• 4,7 – Дублеры указателей поворотов («поворотников»).
• 6 – Уровень масла (говорит о низком уровне).
• 8 – Ручник. Загорится желтым, когда рычаг затянут.
• 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
• 12 – Кнопка для переключения режимов бортового компьютера.
• 13 – «Аварийка».
• 14 – Электроусилитель руля (сигнализирует о поломке).
• 15 – Включенный дальний свет.
• 16 – Габаритные огни/ближний свет.
• 17 – Состояние подушки безопасности (неисправность).
• 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
• 20 – Не пристегнутые ремни безопасности.
• 21 – Неудовлетворительное состояние рабочей тормозной системы.
• 22 – Отключение «подушки».
• 23 – Неисправность АБС.
• 24 – «Чек», «Check Engine» — поломка мотора.

Как снять центральную консоль на Приоре? Да мало ли зачем оно вам нужно

Как снять центральную консоль на Приоре рассмотрим далее. Процедура демонтажа заключается в проведении следующих операций:

• Первым делом деактивируется кнопка подогрева задних стеклоподъемников;
• Убирается проводной разъем, пепельница и фиксирующие штифты;
• Отсоединяется магнитола путем ослабления двух боковых винтов, с учетом пружинных шайб;
• Панель приборов рассматриваемой модели авто демонтируется вместе с консольным блоком. Для этого отсоединяется аккумулятор и привод рулевого управления. Временно снимаются различные переключатели и накладки, которые служат для контроля приборов на панели;
• Вытягиваются все фиксирующие винты и шурупы.

Основной процесс

Используя отвертку, следует демонтировать сопла обдувателя стекол. Затем снимается верхний крепление, состоящее из трех фиксаторов и болтов, удерживающих панель приборов. Следующим этапом станет демонтаж усилителя. После визуального осмотра нижней части консоли, снимаются соответствующие винты, которые размещены снизу панели. Далее, демонтируется проводка приборного узла методом отвинчивания колодок и фиксаторов.

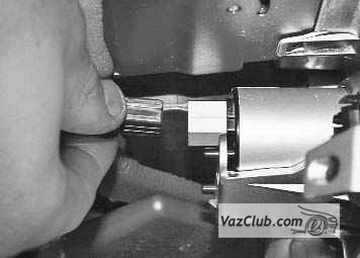

Оглядывается и снимается также система проводов, связанная с замком зажигания. Вместе с ней понимается крепления массы, конструкция питания подушек безопасности и других узлов, которые имеют электрическое подключение. Итоговым шагом является демонтаж самой приборной панели Приоры с центральной консолью. Рассматриваемая часть достаточно тяжелая деталь, для ее выноса из салона желательно иметь помощника. На этом этапе операцию по снятию центральной консоли можно считать завершенной и приступать к дальнейшим намеченных работ.

Особенности

Несмотря, что снятие рассматриваемого элемента достаточно простой процесс, следует помнить о некоторых нюансах. Начинать разборку необходимо с демонтажа магнитолы. Для этой процедуры используются специальные съемники, которые вставляются по бокам магнитофона до щелчка. Затем нужно просто потянуть элемент на себя, после чего отсоединить все появились разъемы. Убирается металлическая ниша, где была магнитола. Затем откручиваются два фиксатора облицовки консоли.

Чтобы не пропустить все элементы крепления, следует учитывать, что консоль фиксируется двумя скрытыми винтами под крышкой Open и четырьмя аналогичными шурупами под пепельницей и магнитолой. В верхней части облицовки крепится дополнительными металлическими скобами. Для ее снятия нужно приложить определенное усилие.

В случае если центральная консоль демонтируется для устранения неприятного скрипа, после демонтажа облицовки нужно оклеить края панели специальным изолятором, что действуют, как защита от посторонних шумов. Кроме того, следует обработать аналогичным способом все участки, с которыми взаимодействует консоль и убедиться в том, что элемент надежно фиксируется, и не будет дребезжать после сборки.

Оснащение консоли и назначение приборов

Панель приборов на центральной консоли представляет собой место, где происходит взаимосвязь всех устройств, корректирующих и считывающих показатели работы большинства узлов автомобиля. Как правило, верхняя часть панели покрывается защитным слоем. Основные приборы, расположенные на консоли:

• Тахометр;
• Индикатор уровня топлива;
• Сигнализатор поворотов;
• Датчик режима температуры двигателя;
• Другие индикаторы включения систем транспортного средства;
• Дисплей бортового компьютера;
• Дополнительные датчики.

Тахометр указывает число оборотов моторного вала. Шкала градуирована по 0,5 от 0 до 7. Частота свидетельств исчисляется путем умножения данных за минуту на 1.000. Деления, отмеченные красной чертой, свидетельствуют о чрезмерной нагрузке свыше 6 000, что негативно влияет на состояние машины и силовой агрегат.

Датчик левого поворота сигнализирует о работе миганием индикатора зеленым цветом. Также показатели дублируются звуковым уведомлением. Спидометр показывает скорость движения транспортного средства. Индикатор нагрева охлаждающей жидкости указывает на ее температуру. Превышение 115° свидетельствует об опасном уровне перегрева, что сопровождается звуковым сигналом и переходом стрелки в красную зону.

Панель приборов снимается вместе с данным узлом. Изучив внимательно инструкцию по эксплуатации, можно узнать, как снять центральную консоль на Приоре правильно. Чтобы избежать возможности короткого замыкания, перед началом работ необходимо отсоединить аккумулятор.

Полезная информация? Сохраните у себя, чтобы не потерять

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

1. ЭУР
2. «аварийка»
3. Моторное масло
4. Ручник
5. Иммобилайзер
6. Подушки безопасности
7. Фары и габариты
8. Правый поворотник
9. Левый поворотник
10. Электронный блок управления
11. Датчик износа колодок
12. Ремни безопасности (датчик закрытия)
13. АБС
14. Кнопка «Reset»
15. Тормозная система, тормозная жидкость
16. АБС
17. Дальний свет фар
18. Освещение щитка торпеды
19. «Масса»
20. Тридцатая клемма
21. Пятнадцатая клемма
22. Расход топлива
23. Клавиша «Вперед»
24. Клавиша «назад»
25. Датчик температуры окружающего мира (минус)
26. Датчик температуры окружающего мира (плюс)
27. Уровень топлива
28. Датчики скорости
29. Температура охлаждающей жидкости
30. Одометр
31. Диагностика щитка (служебный)
32. Регулятор генератора

Разборка и сборка панели приборов Лада Приора

Разборка и сборка панели приборов.

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Выверните три винта крепления дефлектора обдува ветрового стекла лада приора…

2. …и снимите дефлектор.

3. Раскрутите два винта…

• 4. …и снимите левое сопло системы вентиляции и отопления.
• 5. Аналогично снимите правое сопло.

6. Подденьте отверткой и выньте из накладки консоли выключатель обогрева заднего стекла.

7. Отсоедините колодку жгута проводов от выключателя обогрева.

8. Извлеките пепельницу.

9. Выведите из отверстий накладки консоли штифты крышки вещевого отсека и снимите крышку.

10. Выверните четыре винта крепления накладки консоли.

11. Зацепите отверткой…

12. …и вытащите из панели приборов контейнер (или снимите магнитолу, если она установлена).

13. Разъедините колодки жгута аудиосистемы.

14. Выверните два винта крепления накладки консоли лада приора, расположенные по бокам окна под магнитолу.

15. Снимите накладку консоли, преодолевая сопротивление пружинных держателей в верхней ее части.

16. Выдавите с обратной стороны…

17. …и вытащите выключатель аварийной сигнализации ваз 2172.

18. Нажмите на фиксатор колодки жгута проводов…

19. …и разъедините колодку от выключателя.

20. Отсоедините колодки жгута проводов от часов…

21. …от переключателя электродвигателя отопителя…

22. …и от блока управления.

23. Отожмите фиксатор…

24. …и выньте часы из накладки консоли.

25. Выверните четыре винта крепления блока ваз 2170 управления отопителем к накладке…

26. …и демонтируйте блок.

27. Выверните два винта крепления центрального сопла системы вентиляции.

28. Отожмите четыре фиксатора сверху…

29. …и четыре фиксатора снизу от сопла…

30. …а затем снимите его.

31. Винт крепления блока предохранителей и реле…

32. …и снимите блок.

33. Отсоедините колодку жгута проводов от выключателя подсветки вещевого ящика.

34. Выверните винт крепления…

35. …и снимите выключатель.

36. Зацепите отверткой плафон освещения вещевого ящика и выньте его из панели приборов ваз 2171.

37. Отожмите фиксатор и отсоедините колодку жгута проводов от плафона.

38. Два винта крепления левого воздуховода системы вентиляции…

• 39. …и снимите воздуховод.
• 40. Аналогично снимите правый воздуховод.

41. Выверните два винта крепления моторедуктора заслонки распределения воздушного потока, снимите моторедуктор…

42. …и отсоедините колодку жгута проводов.

43. Выверните два винта крепления воздухопровода обогрева ног…

44. …и снимите воздухопровод.

45. Выверните два винта крепления распределителя воздухообогрева…

• 46. …и снимите распределитель лада приора.
• 47. Соберите панель приборов лада приора в последовательности, обратной разборке.

Не работает спидометр на Приоре? Знакомая проблемка

Соблюдение ограничений по скорости не возможно, когда не работает спидометр на Приоре, как минимум, это милое общение с инспектором, которое вероятно закончится штрафом, а как максимум – авария. Отмечались случаи не полного отказа от функционирования, а временного. Вначале спидометр падал до «нуля», затем отключался электроусилитель, потом зажигался на приборной панели сигнал «!», а через пару минут все врубалось в обратной последовательности. Не работает спидометр на Приоре как по чисто конструкционной причине, так и в следствие сбоев в микропроцессоре управления

, так как на данной моделе Лады вазовцы установили электронный спидометр.

Зачем нужен вольтметр в салоне “Приоры”

Большинство современных моделей автомобилей не имеют вольтметра на приборной шкале. Производители решили, что информация о напряжении бортовой сети не нужна водителю. Контроль за этим показателем осуществляет бортовой компьютер, который сигнализирует о проблемах в случае явной неисправности системы зарядки или бортовой сети машины. При этом вольтметр — один из самых популярных дополнительных приборов, устанавливаемых автовладельцами. Это вызвано такими обстоятельствами:

• прибор позволяет при необходимости вести непрерывный контроль напряжения;
• анализ данных вольтметра позволяет определить нагрузку на генератор и эффективность его работы.
