Вибрация и удары на рулевом колесе chevrolet niva

Мануал по Шевроле Нива 1-го поколения (2002-2019г.в.) эксплуатация, обслуживание, ремонт, модернизация, модификация, очумелые ручки, доводим до ума

Подробности Категория: Модернизация трансмиссии Создано 12.08.2008 05:41

Проблема номер один, с которой сталкиваются владельцы Chevrolet Niva, – вибрация. Иногда она проявляется как невнятный гул, нередко – как реальная тряска, но в том или ином виде присутствует почти всегда.

Даже краткий анализ ситуации с вибрацией на Lada 4×4 (теперь так называется старая «Нива») и Chevrolet Niva вынуждает поставить неутешительный диагноз – в проблеме виновата низкая культура производства. Можно, разумеется, грешить на конструктивные особенности: раздаточная коробка отдельно от КПП, большой угол работы заднего карданного вала, короткий, как в случае с ВАЗ-2121, промежуточный вал и т. д. Но практика показывает, что вибрацию часто не получается устранить на все сто, даже поработав над целым комплексом возможных причин. Порой невозможно найти эту самую причину вовсе. К тому же есть другие внедорожники с «отдельными» раздаточными коробками – Suzuki Samurai, MB Gelandewagen. Машины есть, а проблем с повышенной вибрацией нет. Впрочем, это слабое утешение для тех, кто хочет ездить на «Ниве», не морщась и не наблюдая в зеркале заднего вида расплывчатые силуэты. Мы решили начать борьбу с вибрацией на нашей Chevrolet Niva с очевидного: с замены карданных валов, биение которых, особенно заднего, было видно невооруженным глазом.

Ловкость рук

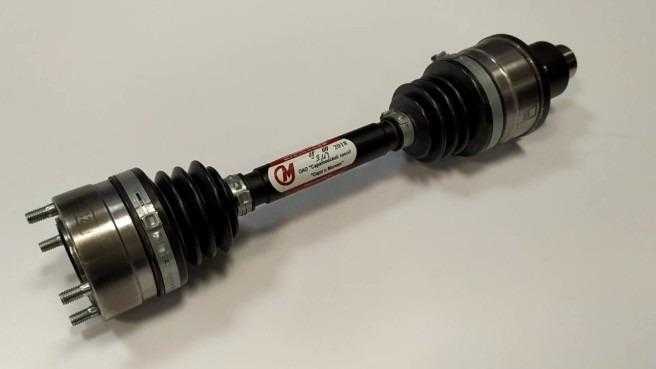

В качестве достойной альтернативы были избраны валы со ШРУСами вместо крестовин, которые производит тольяттинская фирма «Сонда», а реализует в Москве компания «Лего 4х4». Они не слишком дороги – в розницу около пяти тысяч рублей. В свое время у них были проблемы с рвущимися пыльниками, которые этим летом производитель заменил на более прочные. Именно такой вал, нового образца, мы и поставим сегодня на нашу Chevrolet Niva, от рождения страдающую жуткой тряской в диапазоне 50–70 км/ч. Старый вал пометим на всякий случай и снимем, отвинтив восемь гаек. Выбрасывать его не станем, отвезем после на завод, балансирующий валы, посмотрим на заключение специалистов.

Чтобы установить новый вал, в котором нет шлицевого соединения, а изменение длины происходит за счет скольжения шариков по пазам ШРУСа (фото 1), необходимо снять заднюю поперечную опору раздаточной коробки (фото 2). Если ее не демонтировать, то вал упрется и ни за что не станет на фланец (фото 3). Соединяем задний шарнир и фланец РЗМ, поворачивая вал и понемногу осаживая шпильки (фото 4). С передним придется чуть повозиться. Сперва надо заменить штатный фланец с четырьмя отверстиями на тот, что прилагается к новому валу. Он рассчитан на ШРУС и оснащен шестью гнездами под шпильки. Установив его и затянув с необходимым моментом гайку, смажьте герметиком поверхность, которая будет соприкасаться с шарниром (фото 5). В дальнейшем это не даст смазке выдавиться через отверстия шпилек. Собственно смазки закладывать надо насколько возможно меньше. Приблизительно как на фото 6. Оба шарнира, кстати, полезно будет разработать еще до установки. Заводя вал сверху, состыковываем его с фланцем и совмещаем отверстия (фото 7). Затянув шпильки, устанавливаем перекладину на место (фото 8). Готово, можно ехать на испытания!

Никакого мошенничества

Утверждать, что после установки вала со ШРУСом вибрации пропали напрочь, я не решусь. Пик на 60 км/ч ослабел – это факт. Можно даже сказать, что если вибрация и ощущается, то она какая-то бессистемная, слабая, но с заметным ритмом, совпадающим с вращением вала… Что это – передний вал? Биение фланца? Плохо закреплен какой-нибудь узел трансмиссии? Что-то еще? Мы это выясним, а пока же я наслаждаюсь почти тишиной в салоне и почти четким изображением в зеркале заднего вида.

По материалам: Журнала “club4x4”

Назначение и конструкция кулисы КПП

Кулиса техническим языком называется как тяга привода коробки и является всеохватывающим механизмом, созданная для способности соединения рычага переключения коробки со штоком коробки.

На джипах Chevrolet Нива кулиса размещается в салоне около самого рычага, как и в почти всех моделях русских автомобилей. Отыскать ее нетрудно, если знать что такое коробка передач. Находится кулиса возле рычага переключения трансмиссии и имеет вид, представленный на фото ниже.

Фото кулисы, располагающаяся в салоне транспортного средства

На старых моделях транспортных средств российского автопрома расположение кулисы находилось под днищем автомобиля, но это снижало, прежде всего, срок службы изделия, что влияло на эффективность.

Регулировка кулисы

Кулиса на внедорожниках Шевроле Нива имеет большой ресурс работы, равняемый свыше 100 тыс. км пробега. Но этот ресурс зависит, прежде всего от порядочности управления автомобилем, поэтому иногда водители могут замечать сбои в работе КПП, такие как:

• При попытке включения первой передачи происходит переключение на заднюю;
• Пропадает пятая скорость при ее включении;
• Включается задняя скорость при выборе передних пяти передач.

Видео — центровка раздатки нива шевроле 2123

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

• возникла сильная разбалансировка промежуточного вала . Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.

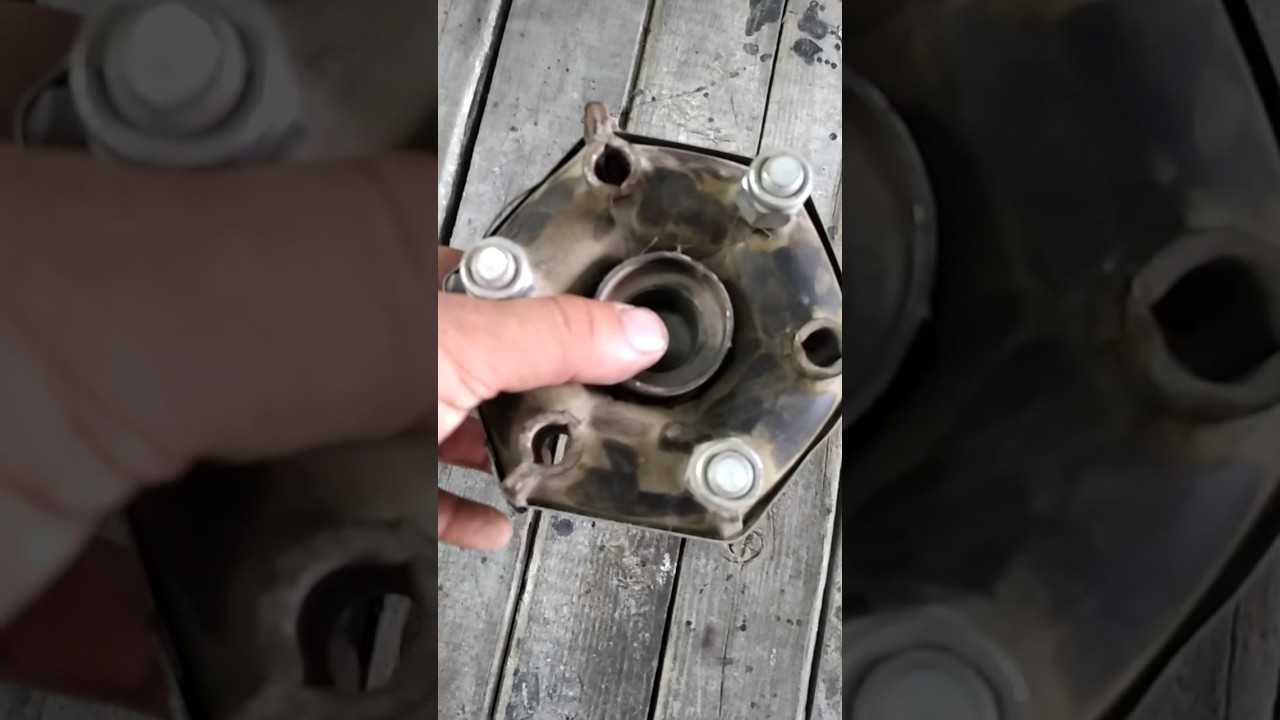

• произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
• подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
• подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
• наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
• сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

• подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
• сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
• сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
• в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
• арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

• слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
• подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
• повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
• наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
• масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

• механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
• нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

• износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
• подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

NHẬN XÉT • 69

как отрегулировать раздатку 2 видео vnclip.net/video/tewezDDeqIE/video.html

А ехать то зачем тогда, если на нейтрали вибрация? Вот и крути на стоячей. Угага, а про среднюю скорость в 80 км меня вообще убило.

Шарик ты балбес.читай литературау выходные валы раздатки должны быть паралельно кузову и еще при регултровке откручиваются гайки на 10 подушек так как они держут раздатку по горизонту.все элементарно.

рассосались на хуй все нивавод раздатку центрует

Это просто не сбалансированный промвал с кривым бубликом. Это ничего не даст, надо или шайбами регулировать бублик или покупать более качественный промвал. У меня та же проблема, а друг на своей ниве отрегулировал промвал. В субботу будет и мне регулировать.

привет напиши результат

Ты бы лучше по думал, раздатка у тебя скоро вообще отвалится .

У меня такая же залупа! Я уже три месяца ебусь и не могу ничего сделать, все перепробовал на сотни тысяч раз и все переменял и толку нихуя, нива 13 года

привет у тебя раздатка от 2121 или 21213 :: ?

Нейтралка на раздатке специально ДЛЯ БАЛАНСИРОВКИ.В некоторых случаях ослабляют и подвес коробки.

Без полезно ничего нельзя сделать это норма живи с этим.

СМОТРЕТЬ ТУТ vnclip.net/video/tewezDDeqIE/video.html

Раздатку как трусило так и трусит. Смотреть противно

Он поймал якобы длину, а горизонт кто будет выстовлять?

95 процентов владельцев авто нива не знают как выставить раздатку. Данное видео лохотрон .

В данном случае вибрацию даёт промежуточный кардан. Возможно при сборке установили не так как было.

Да видно что еще больше дрожит

Серовно рычаги сильно трясутся,на Ниве 21214 на инжекторной,на 5-той,на нитрале раздатки так не трясутся,может у меня раздатка новая.

Во первых не надо ехать, а на нейтральном положении раздатки включаешь 4ю скорость и газуеш до трёх тысяч оборотов. а во вторых я разницы не увидел. как в начале треслось так и в конце!!))))

@между двумя морями Но ты ведь не карданы балансируешь. Правильно он говорит, никуда ехать не нужно.Всё делается на месте.При нейтральном положении раздатки.

подумай сам кардан будет крутиться ??

да хоть на бревнах лишь бы не у.е.сь!

х всё это! надо вывешывать ослаблять гайки и км 80 разгонять и затягивать.

Не на подъёмник ! А опоры должны быть под мостом и балкой. А на подъёмнике повиснет задний мост и появится другой угол относительно раздатки и заднего кардана

да на подъемники

У меня тоже есть токой выбрация Сколько км ехать надо

Я подвесил машину раслабал гайки разогнал машину до 80 и затянул на ходу гайки и как бабка отшиптала сразу а до этого как только не пробовал и как вы делали тоже пробовал не помогло

pioneris4e не знал, спасибо.

А где знаки препинания?

@Виталий Тамбовский желательно только поднимать под задний мост, чтоб пружины были поджаты, потому-что меняется положение фланцев кардана при вывешенном мосту

Загоняешь на подъёмник сажаешь за руль и крутишь

А как на ходу при 80 км в час затянуть раздатку выложи видео

Друзья, чтобы помочь ролику попасть в топ, лайкните этот комментарий. Спасибо, вы лучшие!!

Друзья, чтобы помочь ролику попасть в топ, лайкните этот комментарий. Спасибо, вы лучшие!!

Друзья, чтобы помочь ролику попасть в топ, лайкните этот комментарий. Спасибо, вы лучшие!!

Друзья, чтобы помочь ролику попасть в топ, лайкните этот комментарий. Спасибо, вы лучшие!!

@Сергей Солитон сер _гей вы как всегда правы

надо было и закручивать гайки на 80 км/ч

За машиной бежать не надо, просишь друга чтоб он зацепился за днище и не забудь ключ ему на 13 дать в зубы, раз гоняешься до 100 а друг закручивакт болты, потом ставишь ему пузырь чтоб отошел

@владимир лапшин я сказал что сделаю другое видео как можно по другому отрегулировать раздатку но это уже весной !

@между двумя морями это уже не другое видео а совсем другой результат

@между двумя морями ну кто то бежит за машиной а кто то вывешивает на подъемнике

Красава. Сказочный дебил.

спасибо тебе добрый человек

гул такой как будто миг 29 на взлет пошел)))

опорный подшипник под замену

Там и ехать никуда не надо. Раздатку ставишь в нейтралку, включаешь 4 или 5 передачу, предварительно открутив четыре гайки подушек раздатки , рагоняешь двигатель до 2 или 3 тысяч оборотов , выключаешь не выжимая сцепления передачу и глушишь двигатель , закручиваешь четыре гайки и всё.

@между двумя морями 1

@между двумя морями То, что у тебя на видео, то ты проверяешь промежуточный вал и треплет машину у тебя от пром вала

@между двумя морямиМастер, у тебя судя по видео вибрация так и не пропала, мне только не надо рассказывать как это делать

голоса

Рейтинг статьи

Вибрации на ниве, пролог

Введение в историю. В коллективе людей, с которыми я работаю, достаточно много людей с разными характерами, образованиями и астрологиями )) Это я к тому, что «дева» – это «ДЕВА». И либо ты это понимаешь, либо убей его сразу. Для примера: когда у данного человека возникли проблемы с КПП и он решил довести ее «до ума» и перебрать, он делал это ПЯТЬ РАЗ. Иногда меняя в ходе разборки один подшипник, который не нравился, по одной ему ведомой причине )))  И вот данный человек предложил мне поискать вибрации, потому как коробка перебрана 5 раз, раздатка 10, и даже ШРУСовые карданы “серп и молот”, были отвезены на дополнительную балансировку.

Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.

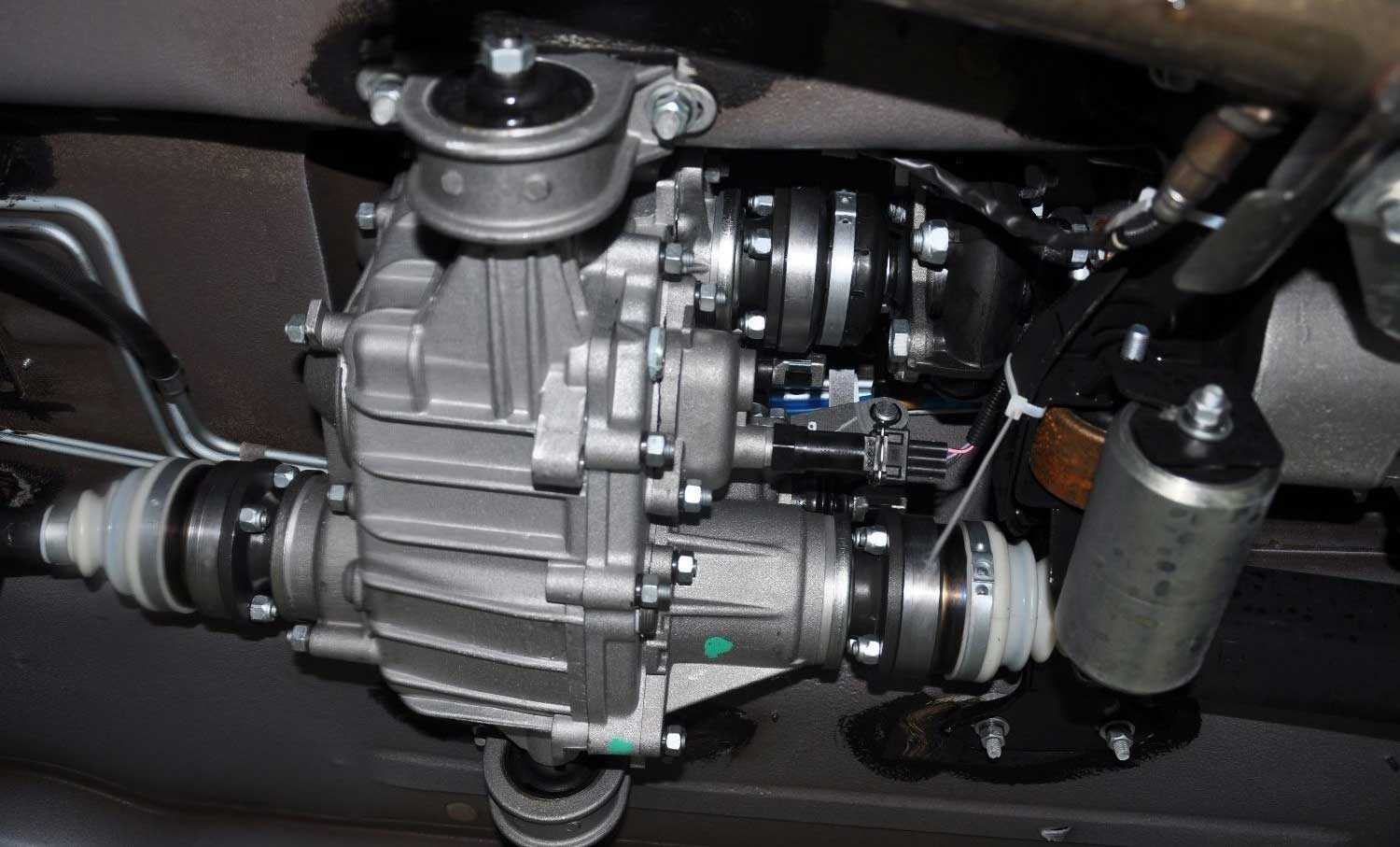

Устройство раздаточной коробки

1 – вилка муфты блокировки дифференциала; 2 – шток вилки блокировки дифференциала; 3 – защитный чехол штока; 4 – стопорная шайба; 5 – втулка оси рычага; 6 – ось рычага; 7 – стопорный болт вилки; 8 – выключатель контрольной лампы блокировки дифференциала; 9 – шток вилки переключения передач; 10 – рычаг блокировки дифференциала; 11 – дистанционная втулка; 12 – ось рычага переключения передач; 13 – кронштейны; 14 – вилка муфты переключения передач; 15 – рычаг переключения передач; 16 – втулка пружины фиксатора; 17 – пружина и шарик фиксатора; 18 – фланец ведущего вала; 19 – передняя крышка; 20 – сальник ведущего вала; 21 – упорное кольцо подшипника; 22 – передний подшипник ведущего вала; 23 – шестерня высшей передачи; 24 – муфта переключения передач; 25 – картер раздаточной коробки; 26 – шестерня низшей передачи; 27 – задний подшипник ведущего вала; 28 – установочное кольцо заднего подшипника ведущего вала; 29 – ведущий вал; 30 – втулка; 31 – ступица; 32 – задняя крышка; 33 – задний подшипник промежуточного вала; 34 – промежуточный вал; 35 – подшипник вала привода заднего моста; 36 – задний подшипник дифференциала; 37 – фланец; 38 – сальник вала привода заднего моста; 39 – задний корпус дифференциала; 40 – опорная шайба шестерни; 41 – шестерня привода заднего моста; 42 – ось сателлитов; 43 – стопорное кольцо; 44 – пружинная шайба; 45 – кронштейн подвески; 46 – упорная шайба сателлита; 47 – картер привода переднего моста; 48 – сателлит; 49 – ведомая шестерня дифференциала; 50 – передний корпус дифференциала; 51 – стопорное кольцо; 52 – пружинная шайба; 53 – передний подшипник корпуса дифференциала; 54 – муфта блокировки дифференциала; 55 – установочное кольцо переднего подшипника дифференциала; 56 – маслоотражатель; 57 – сальник вала привода переднего моста; 58 – подшипник вала привода переднего моста; 59 – фланец вала привода переднего моста; 60 – вал привода переднего моста; 61 – пробка слива масла; 62 – ведомая шестерня привода спидометра; 63 – роликовый подшипник промежуточного вала; 64 – заливная пробка; 65 – ведущая шестерня привода спидометра.

Как выбрать новую кулису?

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

На практике многие автовладельцы вышеуказанных моделей авто ставят на свои транспортные средства механизмы от машин Fiat классических моделей. Согласно отзывам в интернете, по своему устройству эти устройства полностью подходят для установки в Нива Шевроле. Однако, есть и негативная сторона. На практике автомобили Нива, оснащенные механизмом от машин Fiat, требуют более тщательной регулировки элемента. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Центровка раздатки нива шевроле

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

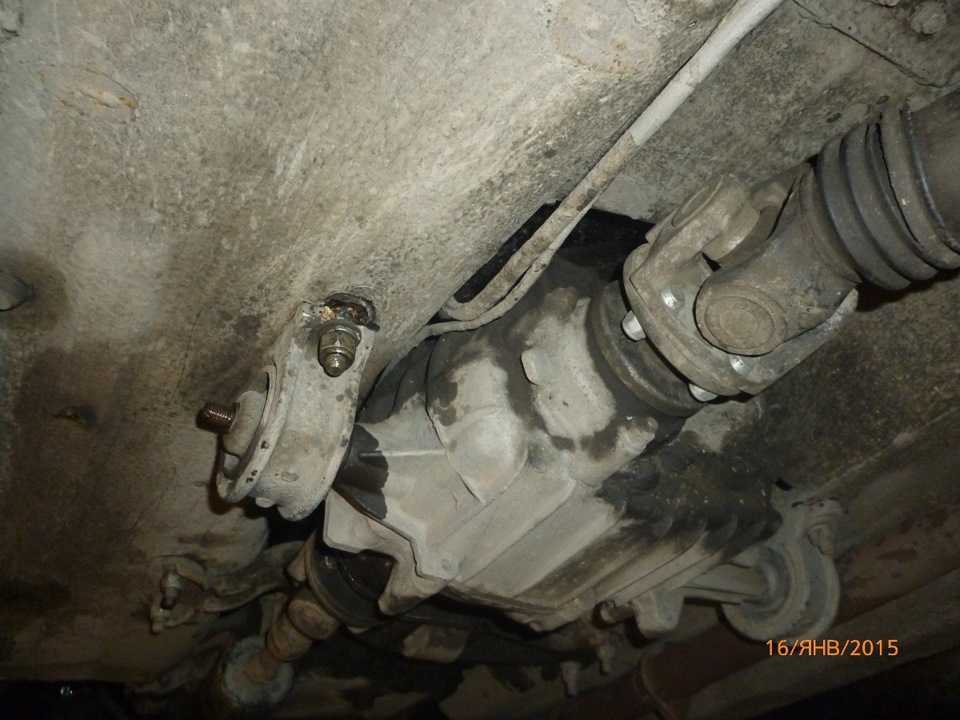

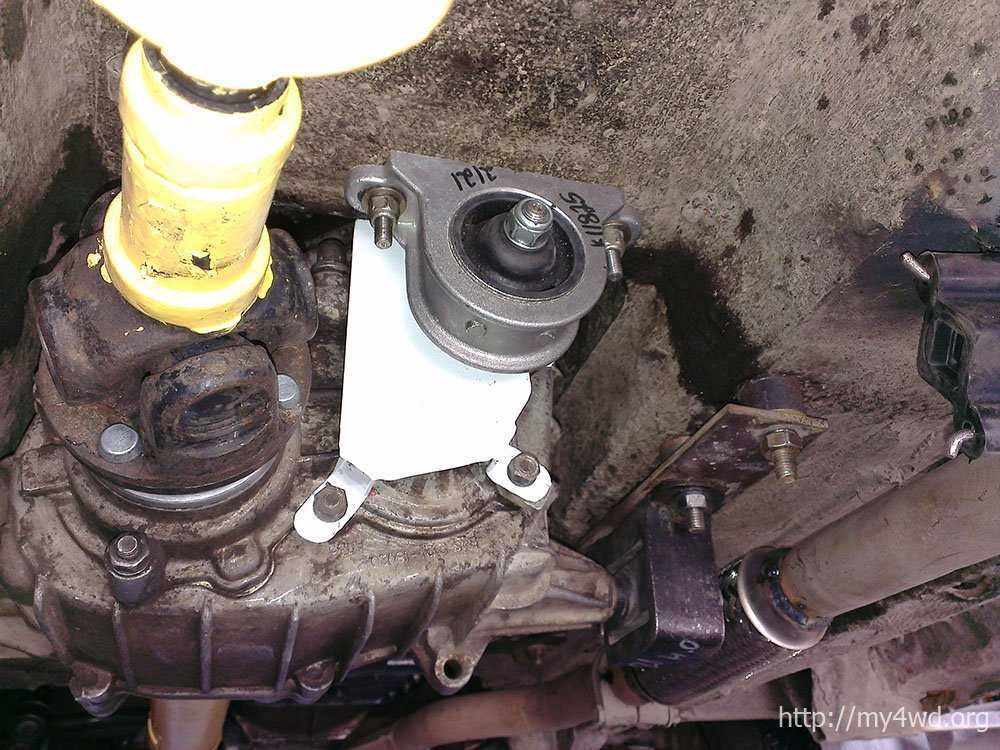

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

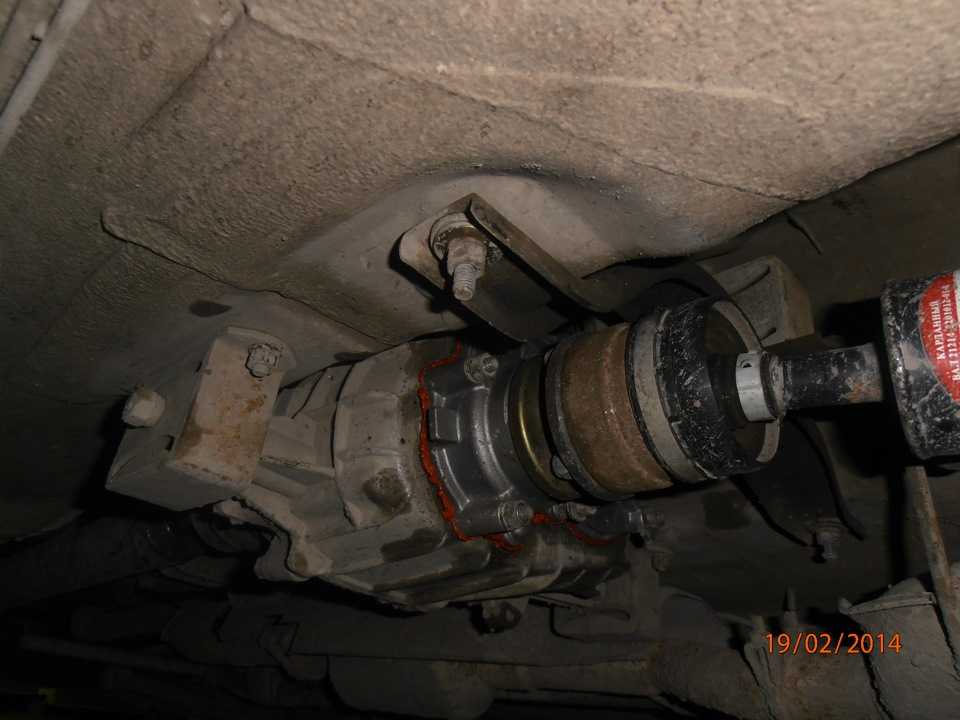

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

Балансировка раздатки на Ниве.По многочисленным просьбам.

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Как отрегулировать раздатку на Ниве и о помощи ZELLO

Центровка раздаточной коробки Нива Шевроле 2123

как отрегулировать раздатку на ниве видео

Центровка раздатки нивы.

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

Использование раздатки на ниве шевроле.

Болансировка раздатки на ниве

Опубликовано 30 Августа 2016

Данная операция может помочь убрать вибрацию или по крайней мере будет интересна и познавательна, как и этот чудо автомобиль. Как показала практика, это не спасает от замены карданов с изношенной шлицевой и раздолбанными крестовинами на старой машине, но на новой с хорошими карданами и подшипниками на валах помогает. КАК СЛЕДСТВИЕ РЫЧАГ РАЗДАТКИ БОЛЬШЕ НЕ БЬЕТСЯ В КОНВУЛЬСИЯХ даже на Ниве с большим пробегом. Берем сталистую проволоку

1 мм, пластилин или термоклей по желанию. Ставим коробку и раздатку в нейтраль

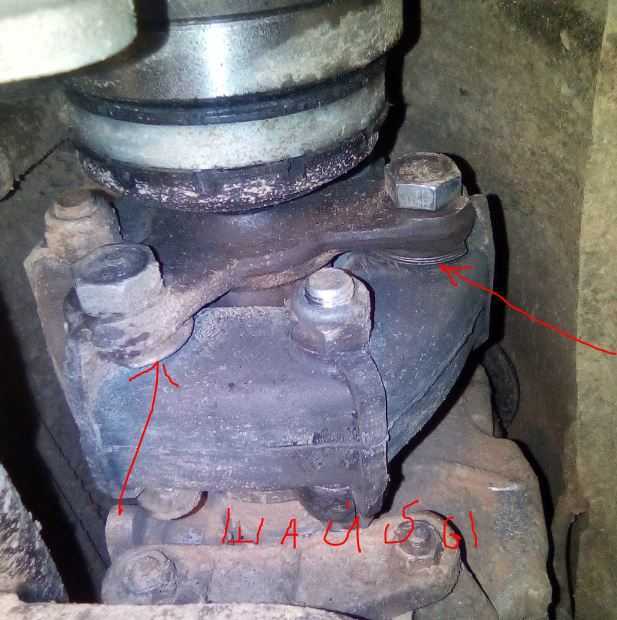

Ищем на бублике промвала болт вертолета со стороны коробки (важно!) который хорошо соотносится с гайкой шруса со стороны раздатки. (На вертолете 3 болта на шрусе 4 гайки, но одна пара совпадает). Снимаем датчик скорости

Крепим проволоку и изгибаем её так, чтобы при вращении она не задевала стакан рычага коробки передач. Сводим концы проволок вместе в точке с которой решили начать (оставьте 1-2 мм зазора) и вращаем конструкцию. Наша задача- вращение концов проволоки нос к носу ВЕЗДЕ. Для этого все средства хороши: растачиваем крепления раздатки (для вращения), подкладываем под опоры шайбы, где не надо убираем шайбы. Большое СПАСИБО за идею и советы почетному нивоводу г. Горячий Ключ Владимиру Шубину!

Снимаем датчик скорости. Крепим проволоку и изгибаем её так, чтобы при вращении она не задевала стакан рычага коробки передач. Сводим концы проволок вместе в точке с которой решили начать (оставьте 1-2 мм зазора) и вращаем конструкцию. Наша задача- вращение концов проволоки нос к носу ВЕЗДЕ. Для этого все средства хороши: растачиваем крепления раздатки (для вращения), подкладываем под опоры шайбы, где не надо убираем шайбы. Большое СПАСИБО за идею и советы почетному нивоводу г. Горячий Ключ Владимиру Шубину!

Правда о карданах НИВЫ

Вибрация и шум – одна из проблем НИВЫ -21213, 21214 и НИВЫ ШЕВРОЛЕ – 2123.

Однако, причин появления этих неприятностей может быть несколько:

• неисправность ходовой системы автомобиля;
• неисправность трансмиссии,
• неисправность коробки передач
• неисправность раздаточной коробки.

Часто причиной всему – это вибрация, появляющаяся при скорости от 75 км/ч до 90км/ следствие дисбаланса карданных валов.

Как устранить вибрацию:

• снять карданный вал с автомобиля
• проверить состояние крестовин (крестовина карданного вала должна при небольшом усилии двигаться во все стороны наклона, если при наклоне в ту или иную сторону крестовина не сгибается, то её необходимо заменить).
• При замене крестовины обязательно проверяем смазывающее вещество в колпачках роликовых подшипников (рекомендуем использовать синтетическую литиевую смазку CASTROL LMX).
• Осмотреть шлицевое соединение кардана. Для проверки шлицов достаточно попытаться покрутить одновременно в разных направлениях половинки карданного вала вокруг своей оси (свободный ход в шлицах должен быть не более одного миллиметра) В случае повреждения шлицевой части или большего люфта в ней карданный вал нужно заменить.

Если при проверке карданных валов неисправностей не обнаружено, то причиной вибрации может быть неправильная установка раздаточной коробки.

Как устранить:

Для регулировки установки раздаточной коробки между карданными валами, необходимо,

• вывесить автомобиль чтобы колеса машины не касались земли (при этом должен быть обеспечен свободный доступ к креплениям раздаточной коробки)

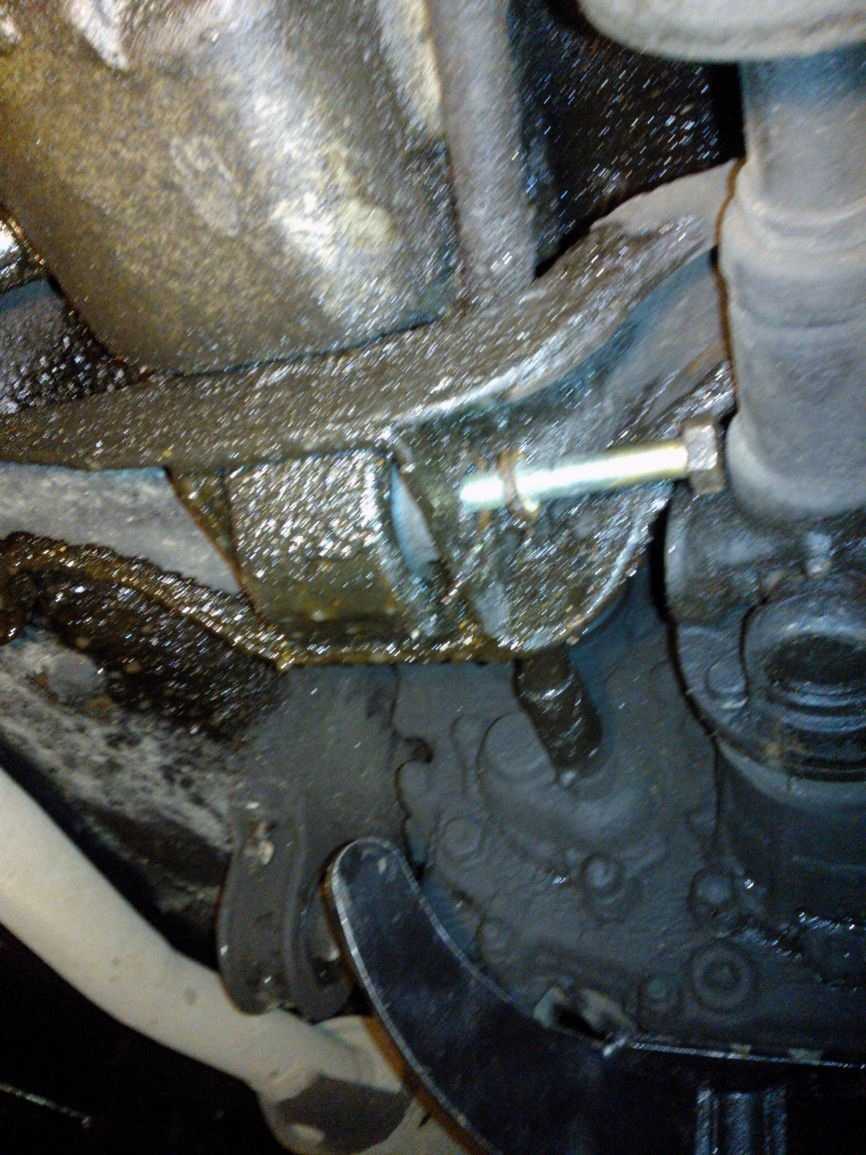

• осмотрите крепления раздаточной коробки (на предмет трещин, сколов и повреждений, в металлической части, и во втулках)

ВАЖНО: При снятии раздаточной коробки обратите особое внимание на промежуточный вал, находящийся между РК и коробкой передач. Схема проверки крестовины промежуточного вала аналогична проверке крестовин на карданном валу

Когда все проверки завершены – подвесьте раздаточную коробку на крепления, не затягивая до конца гайки креплений

После этого попросите помощника разогнать висящую машину до 80км/ч и осторожно, чтобы не попасть руками во вращающиеся части трансмиссии заверните гайки крепления раздаточной коробки до конца

Для уменьшения вибрации можно заменить карданные валы «на крестовине» карданными валами на ШРУСах. Они обычно стоят дороже крестовинных, но действительно менее подвержены возникновению вибрации.

Автомобили НИВА-2121,21213,21214 и НИВА ШЕВРОЛЕ 2123 могли комплектоваться с завода карданными валами разным производителей, При необходимости замены крестовин важно знать производителя кардана, так как крестовины имеют разные размеры и не являются взаимозаменяемым

Карданы ЗАО “КАРДАН”.

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина ВАЗ).

Подходит: Нива-2121,21213,21214,2131 и на НИВА ШЕВРОЛЕ 2123 (и впереди и сзади стоит такой).

2121-2203012-04 Кардан передний (толстое шлицевое, тонкая труба, крестовина ВАЗ).

Подходит: Нива-2121,21213,21214,2131

Карданы ТУРЦИЯ TIRSAN.

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина 27мм TRIALLI).

Подходит: Нива-2121,21213,21214,2131 и на НИВА ШЕВРОЛЕ 2123 (и впереди и сзади стоит такой).

2121-2203012-04 Кардан передний (толстое шлицевое, тонкая труба, крестовина 27мм TRIALLI).

Подходит: Нива-2121,21213,21214,2131

Карданы в Беларусии выпускает завод в г. Гродно ОАО “БЕЛКАРД”.

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина Москвич).

Подходит: Нива-2121,21213,21214,2131 и на НИВА ШЕВРОЛЕ 2123 (и впереди и сзади стоит такой).

2121-2203012-02 Кардан передний (толстое шлицевое, толстая труба, крестовина Москвич).

Подходит: Нива-2121,21213,21214,2131

Карданные валы заводского производства отбалансированы должным образом

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

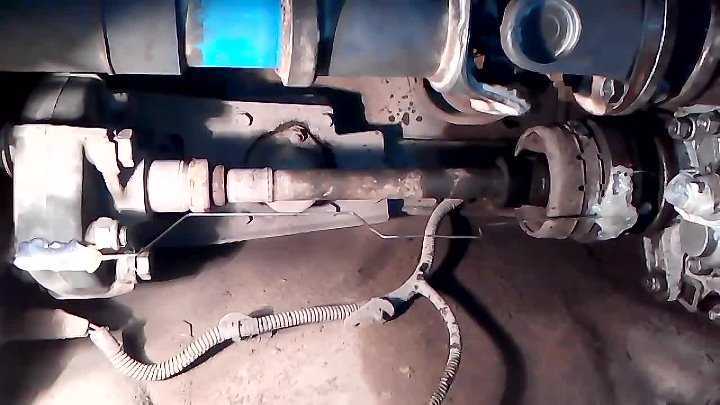

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

А еще интересно: Коробка передач нива шевроле схема видео

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Какие карданы лучше ставить на ВАЗ 2123?

Наибольшей популярностью у владельцев «Шнивы» пользуются карданные валы таких производителей:

• Тирсан Кардан (Tirsan Kardan) — производственное предприятие в Набережных Челнах, специализирующееся на изготовлении карданных валов для техники АвтоВАЗа и других автомобильных заводов России;
• СиМ (Серп и Молот) — саратовский завод по выпуску компонентов трансмиссии, ШРУСов, карданов и распредвалов;
• Белкард — белорусское предприятие, выпускающее запчасти для автобусов, грузовиков и легковых авто. Среди прочего эта компания производит усиленные шлицевые карданы для Шнивы.
