Описание
Двигатель УМЗ 417 – классический четырехцилиндровый силовой агрегат с рядным расположением цилиндров, поршни которого вращают один общий коленчатый вал.
Мотор оснащен карбюратором, контактным распределителем зажигания и механизмом газораспределения типа OHV с нижним расположением одного распределительного вала.
Корпус и головка блока цилиндров УМЗ 417 выполнены из алюминия. Гильзы, изготовленные из чугуна, посажены в блок через резиновые кольца, что снижает его прочность и является одним из главных недостатков конструкции этого силового агрегата.
В общем виде конструкция двигателя УМЗ 417 аналогична конструкции двигателя ЗМЗ 402 и представляет собой дальнейшее развитие УМЗ 414.
Отличается УМЗ 417 от 414 двигателя:
- увеличенной степенью сжатия;
- другим распределительным валом;
- увеличенными впускными клапанами.
В некоторых модификациях УМЗ 417 оснащался коленчатым валом от более позднего 421 мотора, который устанавливался без использования сальниковой набивки.
Что касается силового агрегата производства заволжского моторного завода (ЗМЗ 402), то здесь отличий еще меньше.
Существенным недостатком, который влияет на эксплуатационные характеристики мотора, является использование выпускного коллектора типа 4-1, что снижает его мощность на средних и высоких оборотах.
Все остальные составляющие – распределительный и коленчатый валы, поршни, шатуны, кольца, толкатели и штанги – одинаковы. Имеются отличия, которые носят косметический характер и на работу силового агрегата не влияют.
Среди большого количества модификаций двигателя УМЗ 417 основными считаются:
- УМЗ 417.10 – устанавливался на автомобилях УАЗ 3151 (бензин А-76);
- УМЗ 4175.10 – эксплуатируется на автомобилях «Газель». Обладает повышенной мощностью (98 л. с.) и имеет степень сжатия 8,2, что необходимо для использования бензина А-92;
- УМЗ 4178.10 – наиболее распространенная модификация с двухкамерным карбюратором, позволяющая:
- Использовать головку блока цилиндров от мотора УМЗ 421, в которой установлены увеличенные выпускные клапана диаметром 39 мм (УМЗ 4178.10-10). Коленчатый вал в этой модификации вместо сальниковой набивки укомплектован сальником.
- Агрегатировать мотор, например гидроусилителем руля (УМЗ 4178.10-03) или диафрагменным сцеплением (УМЗ 4178.10-52).
Установка ВМТ 402 двигателя
Установку ВМТ 402 двигателя сделать это можно несколькими способами:
В этом положении производится регулировка клапанов первого цилиндра автомобиля Газель двигатель 402.
Расположение цилиндров на двигателе 402
Первый цилиндр считается от радиатора охлаждения
Для дальнейшей регулировки необходимо знать порядок работы цилиндров двигателя.
Порядок работы 402 двигателя
То есть после регулировки клапанов первого цилиндра коленвал проворачивается на 180 градусов. Половина оборота. Регулируются клапана второго цилиндра. Еще на 180 градусов регулируются клапана четвертого цилиндра. И окончательно повернув коленвал на половину оборота, регулируются клапана третьего цилиндра.
Чтобы он уперся в поршень. По мере поднятия поршня щуп будет выдвигаться. Когда он выйдет на максимальное расстояние это будет ВМТ. С четвертым цилиндром проще. ВМТ поршня цилиндра можно выставить по метке. Он а снова подойдет к отливу на передней крышке. Третий цилиндр после проворота от четвертого снова можно определить с помощью щупа.
Техническое обслуживание после проведения капитального ремонта
Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:
- 1000 км: замена масла и масляного фильтра.
- 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
- 17000 км: замена масла, масляного фильтра, топливного фильтра.
- 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
- 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
- 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.
Замена масла в двигателе
Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.
Замена переднего сальника коленчатого вала ЗМЗ 402
Непосредственно сама замена сальника большой сложности не представляет, сложность в том, как до него добраться. Для этого
придётся снять радиатор, жалюзи, вентилятор, шкивы помпы (иначе не снимется передняя крышка блока) и самое сложное — снять
сперва храповик коленчатого вала, а затем и ступицу коленчатого вала. Небольшие сложности могут возникнуть также с болтом,
к которому подключена масса от аккумулятора (все шпильки\болты, через которые течёт большой ток подвержены повышенной коррозии.
Другой пример — шпилька попмпы, к которой крепится регулировочная планка генератора), однако он у меня успешно выкрутился.
Единственный момент, который надо учитывать в части сальника — сперва необходимо напрессовать ступицу, и только потом затягивать
переднюю крышку — это необходимо для правильного центрирования сальника относительно ступицы. Кроме того, встречал рекомендацию —
если на ступице в месте контакта с сальником имеется ощутимая канавка, выработка, то вместо замены ступицы можно между передней
крышкой (посадочным местом) и сальником подложить корректирующую шайбу. Не лишним будет смазать сальник для избежания его
повреждения.
Снятие и установка распредвала ЗМЗ-402
Снятие, дефектовка и установка распредвала ЗМЗ-402
Снять ремень привода вентилятора.
Снять ремень привода генератора.
Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3.
Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.
Отвернуть три гайки 2 и снять привод 1 вентилятора.
Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом.
Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке.
Отвернуть стяжной болт 8 (или храповик) съемником
Снять ступицу шкива коленвала.
Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек.
Установить поршень 1-го цилиндра в в.м.т. такта сжатия.
Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленвала и зубчатом колесе распределительного вала.
Снять привод распределителя зажигания.
Снять масляный фильтр.
Снять топливный насос.
Снять крышку коромысел.
Снять ось коромысел клапанов со стойками в сборе.
Вынуть штанги толкателей, предварительно пометив их номером клапана.

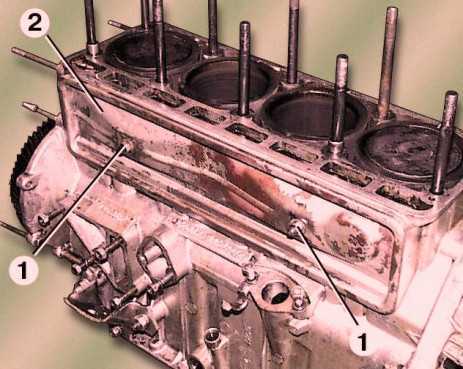

Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.
Вынуть толкатели 1.
Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала.
Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой.
Осторожно вынуть распределительный вал из блока цилиндров. Осмотр и дефектовка
Осмотр и дефектовка
1. После снятия промыть все детали бензином, протереть и просушить.
Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.
Измерить диаметры шеек распределительного вала, номинальные диаметры шеек указаны в таблице.
2. Осмотреть штанги толкателей. Погнутые штанги заменить.
Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить.
Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.
3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.
4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.
5. Измерить осевой зазор распределительного вала.
Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой.
Болт затянуть моментом 55–60 Нм (5,5–6,0 кгс·м).
Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.
Устанавливают распределительный вал в порядке, обратном снятию.
Перед установкой смазать моторным маслом шейки и кулачки распредвала, толкатели и штанги толкателей. После установки отрегулировать зазоры в приводе клапанов.
Установка момента зажигания
Настраивать УОЗ нужно для того, чтобы двигатель выдавал полную мощность, работал экономично, обладал должной динамикой и в нем не происходило детонации. Для организации эффективного рабочего процесса ДВС, топливо стараются сжечь в минимальном объеме — при положении поршня вблизи ВМТ. Значит, при его подходе к верхнему положению смесь уже должна гореть. Для этого искру подают раньше прохождения ВМТ.
Раннее зажигание
Если подать искру слишком рано, то при резком выжиме педали газа мы услышим, так называемый «звон пальцев», еще говорят: «пальцы хрустят». В действительности это не палец, а поршень бьет по втулке цилиндра тронком (юбкой, как говорили в старину). Происходит это вследствие детонации — взрывного горения топлива, причины которого — это низкооктановый бензин и раннее зажигание.
Детонация в камере сгорания двигателя: 1 — зона нормального сгорания, 2 — зона детонации.
При детонации топливо горит неэффективно и приносит вред двигателю:
- Огромная энергия взрыва обрушивается на поршень и не столько движет его вниз, как стремится разрушить.
- Возрастает и максимальная температура цикла.
- Детонация приводит к выходу из строя цилиндропоршневой группы — ломаются кольца и межкольцевые перегородки поршней.
Рано загоревшееся топливо оказывает сопротивление поршню, когда он еще идет вверх. Это приводит к перерасходу горючего и напряженной работе двигателя. При очень раннем зажигании поршень так тормозится во время пуска мотора, что коленвал почти отбрасывает назад. Стартер с трудом проворачивает двигатель, а аккумулятор расходует много энергии.
Позднее зажигание
Если подать искру слишком поздно, то процесс горения сместится на линию расширения — основная часть топлива будет гореть при быстро увеличивающемся объеме. Газы давят на поршень как бы вдогонку, что малоэффективно. Температура выхлопных газов растет, так как смесь не успевает догореть, иногда процесс завершается уже в глушителе. Из-за этого много тепловой энергии уходит в систему охлаждения. Машина расходует много лишнего топлива и вяло разгоняется.
UAZ 31512 Рожденный заново › Logbook › Установка умз-4216. Часть 1
Исходные данные УАЗ в кузове 514, с двигателем 4178, коробкой 4-х ступкой и рессорной подвеской. Имплантант — двигатель умз-4216 Е3 — инжекторная версия 421-го двигателя, адаптированная для Газели.
Почему не 4213? Банально, этот двигатель с новой машины обошелся за полцены, к тому же с проводкой и ЭБУ. Так что большое количество переделок себя оправдывает.
Для начала пришлось провести некоторые подготовительные работы с двигателем до его установки.
Начали с системы охлаждения. Была удалена электромуфта вентилятора охлаждения, т.к. у уаза дефлектор на радиаторе находится намного выше. Крутить крыльчатку будет, как и прежде, шкив помпы. Соответственно, с крышки ГРМ был убран натяжитель ремня вентилятора.
Еще один момент, на газели оба патрубка радиатора смотрят влево по ходу движения. Пришлось поменять крышку термостата, чтобы патрубок из нее выходил на правую сторону.
За ненадобностью с коленвала скинули дополнительный двухручьевый шкив (вентилятор и гур), на его месте будет уазовский шкив привода гура.
Далее с двигателя были сняты кронштейны, которыми он опирается на раму. На замену им пойдут родные лапки от 417-го.
Так же удален насос ГУРа, т.к. он располагается на уровне кронштейнов двигателя. В нашей версии он будет по-уазовскому висеть на ГБЦ.
Параллельно шла работа над подготовкой самого уазика. Правый бак был заменен на хантеровский, под погружной бензонасос. Бак к тому же имеет штуцер адсорбера. У меня такого девайса не будет, зато через него будут сообщаться между собой левый и правый баки.
Сам бензонасос был взят от Волги с двигателем крайслер. Его пришлось слегка доработать. Во-первых, развернуть поплавок на 180 градусов, чтобы он не упирался в переборку внутри бака. Во-вторых, слегка уменьшить его высоту путем укорачивания двух направляющих, соединяющих верхнюю и нижнюю части насоса. На направляющих пришлось пересверлить отверстия для ограничивающих сжатие шплинтов.
Из коробки он выглядит так
Следующим важным вопросом была состыковка с КПП. Картеры сцепления двигателей 4216 и 4123 несколько отличаются. Обошлись малой кровью — перенесли нижние шпильки, и коробка вошла на свое место.
Маховики на двигателях так же различаются. Корзина сцепления (лепестковый Luk) от уаза не подходит — на новом двигателе она меньше и имеет другой крепеж. То же самое и с ведомым диском сцепления — он меньше по размеру и имеет более мелкие шлицы под первичный вал КПП.
Пока из положения вышли по такой схеме: — РЦС УАЗ (временно, будем ставить самоподвод) — Выжимной УАЗ (временно, не тот диаметр в месте контакта с лепестками) — Вилка сцепления Газель (временно, т.к. пришлось проточить болгаркой до диаметра уазовского выжимного) — Диск сцепления УАЗ (3160 переходного образца?) размерами как газелевский, но крупный шлиц (ах да, временно, т.к. буду менять первичный вал в КПП на тонкий)
Пока все. Продолжение в следующей части
Как вытащить распредвал 402 не снимая двигатель
Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3.
Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.
Отвернуть три гайки 2 и снять привод 1 вентилятора.
Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом.
Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке.
Отвернуть стяжной болт 8 (или храповик) съемником
Снять ступицу шкива коленвала.
Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек.
Установить поршень 1-го цилиндра в в.м.т. такта сжатия.
Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленвала и зубчатом колесе распределительного вала.
Снять привод распределителя зажигания.
Снять масляный фильтр.
Снять топливный насос.
Снять крышку коромысел.
Снять ось коромысел клапанов со стойками в сборе.
Вынуть штанги толкателей, предварительно пометив их номером клапана.
Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.
Вынуть толкатели 1.
Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала.
Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой.
Осторожно вынуть распределительный вал из блока цилиндров. Осмотр и дефектовка
Осмотр и дефектовка
1. После снятия промыть все детали бензином, протереть и просушить.
Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.
Измерить диаметры шеек распределительного вала, номинальные диаметры шеек указаны в таблице.
2. Осмотреть штанги толкателей. Погнутые штанги заменить.
Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить.
Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.
3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.
4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.
5. Измерить осевой зазор распределительного вала.
Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой.
Болт затянуть моментом 55–60 Нм (5,5–6,0 кгс·м).
Особенности конструкции механизма газораспределения ЗМЗ-402 ГАЗ-2705
Впускная труба изготовлена из алюминиевого сплава, выпускной коллектор прилегающий к головке цилиндров обработан в сборе с неплоскостностью 0,2 мм, поэтому разборка узла без необходимости нежелательна. Средняя часть впускной трубы подогревается отработавшими газами, проходящими по выпускному коллектору
Степень подогрева можно регулировать вручную при помощи поворачивающейся заслонки 3 в зависимости от сезона.
При повороте сектора 2 в положение, при котором метка ((зима)) находится против стопорной шпильки, подогрев смеси наибольший; при повороте в положение метки лето подогрев наименьший.
Рис. Впускная труба и выпускной коллектор: 1 — гайка; 2— сектор регулировки подогрева; 3 — заслонка; 4— выпускной коллектор; 5— впускная труба; А — положение заслонки при наименьшем подогреве — ((лето)); В — положение заслонки при наибольшем подогреве — ((зима))

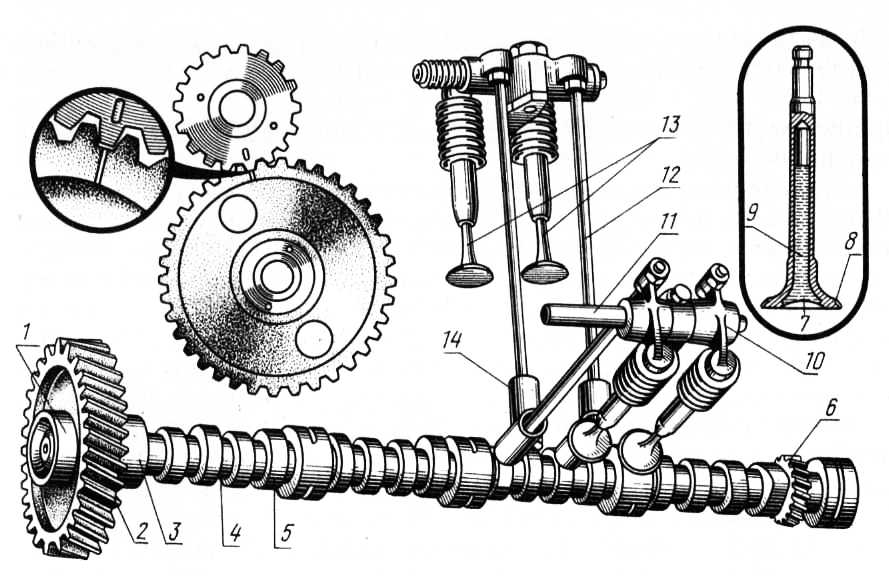

Распределительный вал — чугунный, литой со стальной шестерней привода масляного насоса и датчика-распределителя зажигания;
имеет пять опорных шеек разных диаметров (для удобства сборки):
первая — 52 мм, вторая — 51 мм, третья — 50 мг четвертая — 49 мм, пятая — 48 мм.
Шейки опираются непосредственно на поверхность расточек в алюминиевом блоке цилиндров.
Рабочая поверхность кулачков и эксцентрика привода топливного насоса отбелена до высокой твердости при отливке распределительного вала.
Зубья шестерни привода масляного насоса закалены. Профили впускного и выпускного кулачков одинаковы.
Кулачки по ширине шлифованы на конус.
Коническая поверхность кулачка в сочетании со сферическим торцом толкателя при работе двигателя сообщает толкателю вращательное движение. Вследствие этого износ направляющей толкателя и его торца делается равномерным и небольшим.
Впускная труба и выпускной коллектор 1-го и 4-го цилиндров соединены между собой в один узел через прокладку четырьмя болтами.
ГАЗ 31 Дырявое ведро › Бортжурнал › Выставление ГРМ 402-го, на котором нет меток

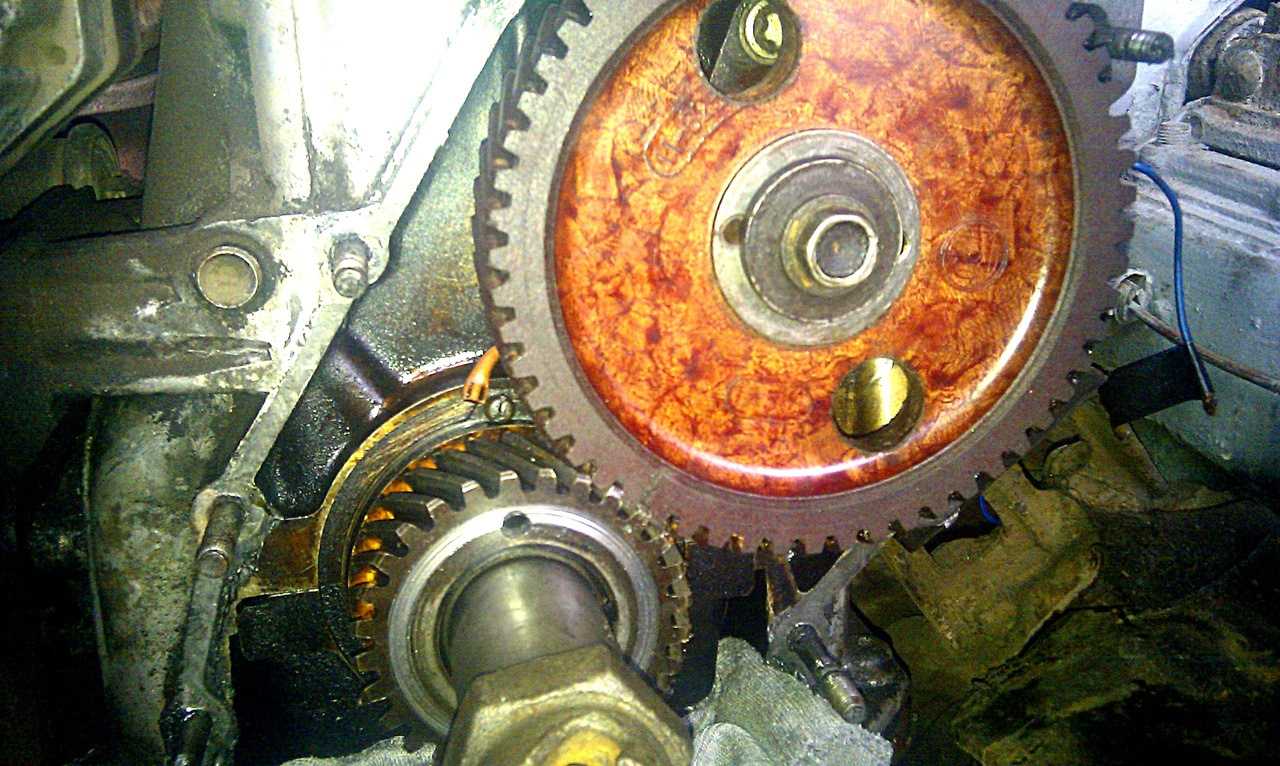

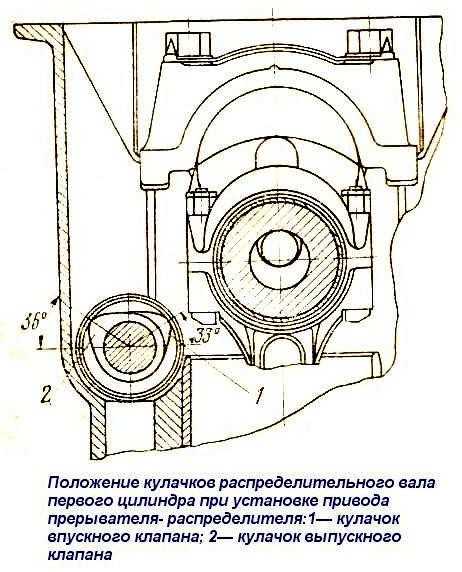

Не прошло и 4000, как дошли руки до регулировки ГРМ. Изначально на шестернях меток нет. Такое БЫВАЕТ. И всё устанавливалось немного на глаз, без должной точности. При ВМТ первого цилиндра кулачки распредвала под его клапанами должны болтаться снизу, практически с одинаковыми углами отстояния от вертикали, градусов шесть разница. Поставил, собрал, завёл с полоборота. Но нет мощности.
Практика показала простое решение проблемы отсутствия меток. Основной вопрос — съёмник ступицы шкива коленвала и шестерни распредвала. Сделал его из пластины прочной стали толщиной 8мм. Сверлется 2 отверстия, по размерам резьбовых отверстий на ступице шкива. Потом между ними ещё одно, по размеру резьбовых отверстий на шестерне распредвала. Всё, съёмник готов. У меня ушло на него 4 сверла…
Второй шаг — снять систему водяного охлаждения. Ну, тут всё очень просто.
Третий шаг — выкручивание свечей и регулировка клапанов. Не торопясь и качественно, пока душевных сил в избытке.
Процесс капитального ремонта двигателя
Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.
Демонтаж двигателя
Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.
Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:
Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.
Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.
Диагностика неисправностей
Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.
Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.
Нюансы регулировки клапанов на автомобилях ГАЗ
Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:
— изношены кулачки распредвала;
— ось, на которой стоят коромысла, имеет выработку;
— носики коромысел неравномерно сработались;
— сработались сухари пружин.
Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.
Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.
голова Любой мало-мальски уважающий себя автолюбитель знает, что своевременное выполнение определенных мероприятий по обслуживанию обеспечивает безаварийную работу личного транспортного средства. В полной мере это касается корректировки элементов газораспределительного механизма, а именно – зазоров между клапанами и коромыслами. Поскольку данная операция в автосервисе обойдется в существенную сумму, то описанные ниже рекомендации и порядок их выполнения помогут сделать работу самостоятельно и сэкономить деньги.
Процесс регулировки углов тепловых зазоров
Для тех, кто задается вопросом, как отрегулировать клапана на автомобиле с 402 мотором, ниже будет подробно представлен весь процесс
Важно помнить, что сам процесс следует выполнять на холодном двигателе, так как на прогретом моторе горючая смесь может обжечь автомобилиста. Регулировка клапанов на 402 двигателе выполняется следующим способом:
- Отсоединение шланг . Первым делом необходимо отсоединить все шланги, подходящие к клапанной крышки, а также трос акселератора.
- Снятие воздушного фильтра и клапанной крышки. Затем следует снять воздушный фильтр с корпусом, и открутить 6 болтов крепления клапанной крышки.
- Снятие свечей зажигания .
- Установка первого цилиндра в ВМТ . Следующим этапом регулировочного процесса будет установка первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого необходимо, чтобы третья метка на шкиве коленчатого вала совпала с отметкой на корпусе блока ДВС. Делается это путем прокручивания коленвала.
- Очередность регулировки клапанов . Порядок регулировки клапанов следующий: 1, 2, 4, 6, следующим шагом нужно провернуть коленвал на один полный оборот по часовой стрелке до момента совпадения отметок. Далее регулируются 3, 5, 7, 8 клапана.
- Процесс регулировки . Используя головку на 11 или отвертку, необходимо придерживать регулировочный винт, и в этот момент откручивать гайку фиксирующую его. С помощью щупа нужного размера произвести замер (щуп должен двигаться с незначительным усилием), если замер теплового зазора в норме, тогда можно переходить к следующему клапану.
- Монтажные работы . Следующим этапом будет сборка в обратном порядке, т.е. устанавливаются обратно свечи зажигания, клапанная крышка с новой прокладкой, но при этом затягивать болты необходимо согласно рекомендуемым моментам затяжки (такой показатель составляет 0,5-0,8 Н.м (кг.м)), воздушный фильтр и шланги.
- Проверка при заведенном двигателе . Теперь следует завести ДВС и дать ему немного времени поработать до полного прогрева, затем прислушаться к его работе. Если отсутствует любой металлический звон или глухой цокот, это будет означать, что регулировка тепловых зазоров выполнена правильно.
Неисправности, присущие моторам серии ЗМЗ 24
Неисправностью практически любого двигателя является повышенный расход масла и стук коленчатого вала. Другое дело, что у одних ДВС это «болезнь», а другие довольно стойко переносят перегрузки и масляное голодание. «Волговские» моторы относятся к группе стойких и закаленных, но болячки все же имеются.
Характерные признаки 24-ых моторов, какие присущи именно этим моделям:
- Течь масла заднего коренного подшипника;
- Износ постели или втулок распределительного вала, а также опор самих валов;
- Обрыв или проворачивание шестигранного привода масляного насоса;
- Срабатывание зубьев текстолитовой шестерни распределительного вала;
- Износ латунных втулок шатунов под поршневой палец.
Задний коренной подшипник
Течь масла заднего коренного подшипника знакома почти каждому «волговоду».
Дело в том, что на месте стыка двух половинок сальниковой набивки со временем образуется щель. Сальниковая набивка под влиянием температуры «усыхает» и сжимается.
К тому же, неплотные соединения создаются из-за высыхания двух резиновых уплотнителей («сапожков» или «флажков»). Такая болезнь лечится прокладыванием хорошего маслостойкого герметика на стыках уплотнений. Конечно же, набивка и «флажки» при этом заменить необходимо. Когда операция проходит на месте (без снятия коленчатого вала), верхнюю набивку не меняют. Да и добраться до нее практически невозможно.
Замена заднего коренного сальника бесполезна, если поршневая группа дымит, а двигатель расходует масло. Избыточное давление в первую очередь «продавливает» именно это соединение. Если же забита система вентиляции картерных газов, масло тоже в первую очередь пойдет через «задний коренной».

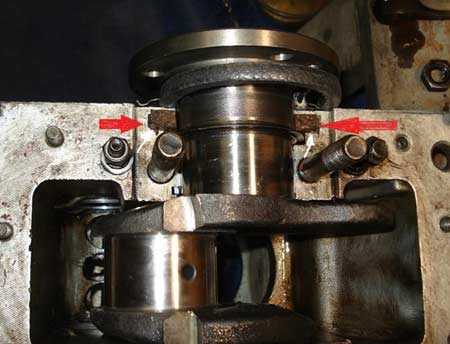

Установка заднего коренного подшипника
Стоит прочистить систему вентиляции, течь задний сальник перестает.
Задний сальник может течь по причине изношенности коренных шеек коленчатого вала. Определяют износ шеек прослушиванием двигателя. При резкой подгазовке раздается глухой рык или стук в районе расположения коленвала. Стук очень характерный, его трудно с чем-то другим спутать. Здесь замена сальника не поможет, вал нужно шлифовать.
Постель распределительного вала
Видимо, не все отличия ЗМЗ 402 от ЗМЗ 24 были рассмотрены в этой статье. ЗМЗ еще модернизировал блок цилиндров в посадочном месте распределительного вала. На всех ранних выпусках «Волги» ГАЗ 24 алюминиевые блоки имели втулки под распределительный вал. Проблема заключается в том, что эксплуатация ДВС с низким давлением масла приводит к преждевременному износу опор распредвала и посадочного места этих опор.
Схема распределительного вала двигателя ЗМЗ 402
Замена втулок распредвала – дело хлопотное, но выполнимое в гаражных условиях. ЗМЗ выпускал ремонтные втулки, которые можно было установить вместо изношенных, необходимо было иметь набор разверток и немало терпения, времени и аккуратности. Валы успешно шлифовались под ремонтный размер, и больших проблем не наблюдалось.
Такие безвтулочные блоки стали выпускать после 1985 года. Причем, это встречалось и на ЗМЗ 24, и на ЗМЗ 402.
Спустя некоторое время завод и вовсе отказался от втулок, что доставило и до сих пор доставляет немало проблем владельцам «Волг». В случае подобной неисправности остается два выхода – либо отдавать БЦ «втулить» на завод, где есть фрезерный станок, либо менять блок на другой блок цилиндров.
Шестигранный привод масляного насоса
На моторах ЗМЗ 24 привод трамблера одновременно является и приводом масляного насоса. Привод масляного насоса представляет собой шестигранник, который приводит в действие сам насос. Со временем шестигранник изнашивается и проворачивает в теле насоса, и если не следить за давлением масла, с мотором может случиться беда – застучит коленвал, потребуется капремонт. Обрывы шестигранника случаются, если замерзает масло в поддоне зимой. Поэтому за давлением масла нужно смотреть внимательно.
Шестерня распределительного вала
Стук шестерни свидетельствует об износе ее зубьев. Стучать она может довольно долго, но с заменой детали лучше не затягивать. Если обрыв зубьев произойдет в дороге, машина не заведется и дальше ехать не сможет. Автомобиль придется буксировать до ближайшей автомастерской.
Верхние втулки шатунов (под поршневой палец)
Под нагрузкой втулки шатунов имеют свойство изнашиваться. Это характерно для многих моторов с «плавающими» пальцами. Стук по причине изношенных втулок не слишком опасен, если он только начал появляться. Но затягивать с ремонтом не стоит, в результате может лопнуть поршневой палец. Тогда уже последствия будут плачевными. Стук изношенных втулок похож на стук распределительной шестерни, но отличается тем, что явно слышен под нагрузкой.
Снятие и установка распредвала ЗМЗ-402
Снять ремень привода вентилятора.
Снять ремень привода генератора.
Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3. Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.
Отвернуть три гайки 2 и снять привод 1 вентилятора. Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом. Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке. Отвернуть стяжной болт 8 (или храповик) съемником, снять ступицу шкива коленвала.
Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек.
Установить поршень 1-го цилиндра в в.м.т. такта сжатия. Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленвала и зубчатом колесе распределительного вала.
Снять привод распределителя зажигания.
Снять масляный фильтр.
Снять топливный насос.
Снять крышку коромысел.
Снять ось коромысел клапанов со стойками в сборе.
Вынуть штанги толкателей, предварительно пометив их номером клапана.
- Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.
- Вынуть толкатели 1.
Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала
Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой.
Осторожно вынуть распределительный вал из блока цилиндров.
