Как снять переднюю крышку двигателя змз 405

Задний сальник коленвала 406 двигатель

Теперь нужно купить :

  1. Коренные и шатунные вкладыши;
  2. Поршни с комплектом колец.

Расточив, моем детали керосином, выкручиваем четыре заглушки. В глухих резьбовых отверстиях не допустимо нахождение масла, тосола, мусора — т.к. жидкость не сжимается и резьба повредиться. Проверяем ГБЦ , т.е. плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки.

ГБЦ не лишне отвезти на шлифовку на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.

При сборке важно работать с чистыми руками и инструментами. Болты, гайки и т.д

с плохой резьбой заменяем на новые, лучше не экономить. Затягивать надо без усилий — резьба легко может сорваться, а процесс восстановления очень сложный. Не лишним будет промазать герметиком все прокладки, а места прикосновения с ними протереть обезжирить растворителем.

В итоге мотор при работе будет чистый, ничего не будет подтекать.

Ложем ГБЦ вставим упорные полукольца КВ антифрикционным слоем наружу.

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

  • торцовый или накидной ключ на 36 (или 38);
  • удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

  • снимаются насвечники;
  • находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
  • поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

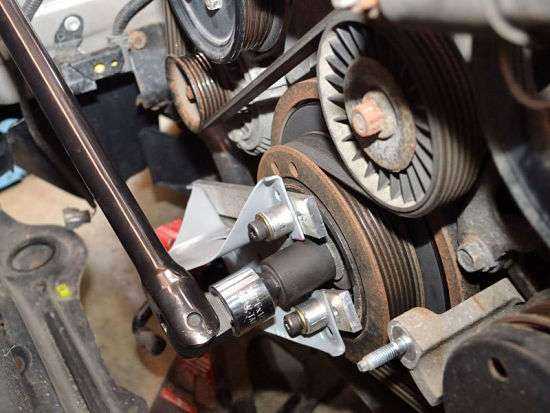

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

  • домкрат;
  • «козелок» (пенёк);
  • торцовую головку по размеру болта с удлинителем и рычагом;
  • набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

  • правая передняя часть автомобиля поднимается, снимается колесо;
  • автомобиль устанавливается на «козелок»;
  • сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
  • снимается ремень генератора;
  • для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
  • под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
  • болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Как снять переднюю крышку двигателя 406

Устанавливаем автомобиль на смотровую яму или на подъемник

Работу по снятию двигателя производить в следующем порядке:

— открыть капот и снять его, отвернув четыре болта его крепления к петлям;

— слить охлаждающую жидкость из системы охлаждения, отвернув пробку на радиаторе и открыв краники на блоке цилиндров и отопителе. Снять пробку расширительного бачка;

— слить масло из картера двигателя и из коробки передач, отвернув пробки сливных отверстий. После слива масла пробки поставить на место и туго затянуть;

— снять аккумуляторную батарею;

— зацепить двигатель за грузовые проушины и натянуть цепь тали.

1. Отсоединить топливопроводы подачи и слива топлива

2. Снять аккумуляторную батарею.

4. Отвернуть шесть болтов 1 и снять передний брызговик 2 двигателя.

5. Слить жидкость из системы охлаждения двигателя.

6. Слить масло из картера двигателя.

7. Слить масло из коробки передач.

8. Снять радиатор системы охлаждения с электровентилятором и кожухом вентилятора.

9. Снять катушки зажигания.

10. Отсоединить штекерную колодку датчика фазы от жгута проводов

11. Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

12. Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

13. Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

14. Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

15. Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

16. Отсоединить провода от генератора. Нужно отметить штекера, чтобы не перепутать.

17. Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера

18. Отсоединить штекерную колодку 1 от датчика температуры воздуха. Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя.

19. Отсоединить провода от стартера.

20. Вывернуть гайку и отсоединить от крана шланг подачи масла к масляному радиатору.

21. Ослабить затяжку хомута и снять шланг слива жидкости из отопителя со штуцера радиатора отопителя.

22. Отвернуть гайку 1, снять датчик детонации 2 и отвести его вместе с проводом в сторону от двигателя.

23. Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

24. Зацепить двигатель талью за проушины на выпускном коллекторе и кронштейне генератора.

25. Отвернуть гайку и отсоединить от штуцера на картере шланг слива масла из масляного радиатора.

26. Снять систему выпуска отработавших газов.

27. Снять коробку передач.

28. Снять картер сцепления.

Отвернуть по два болта с каждой стороны крепления усилителя картера сцепления к блоку цилиндров. Затем приподнять заднюю часть двигателя и снять усилитель, выведя его из-за средней тяги рулевой трапеции

30. Отвернуть с каждой стороны болт крепления кронштейна подвески двигателя к подушке.

31. Проверить, все ли шланги и электропроводка отсоединены от двигателя.

32

Осторожно вынуть двигатель вверх

Устанавливают двигатель в обратном порядке. При установке двигателя на подушки следить за тем, чтобы установочные штифты на подушках вошли в отверстия на кронштейнах двигателя, при этом должны совместиться отверстия под болты на кронштейнах и подушках.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

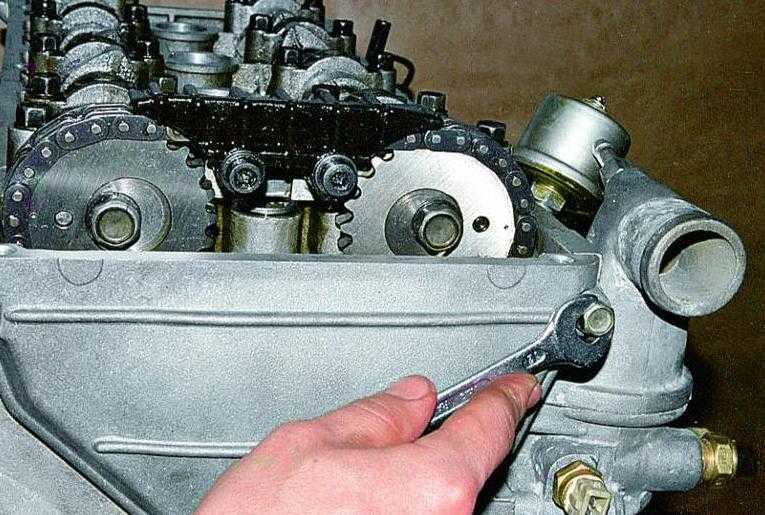

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

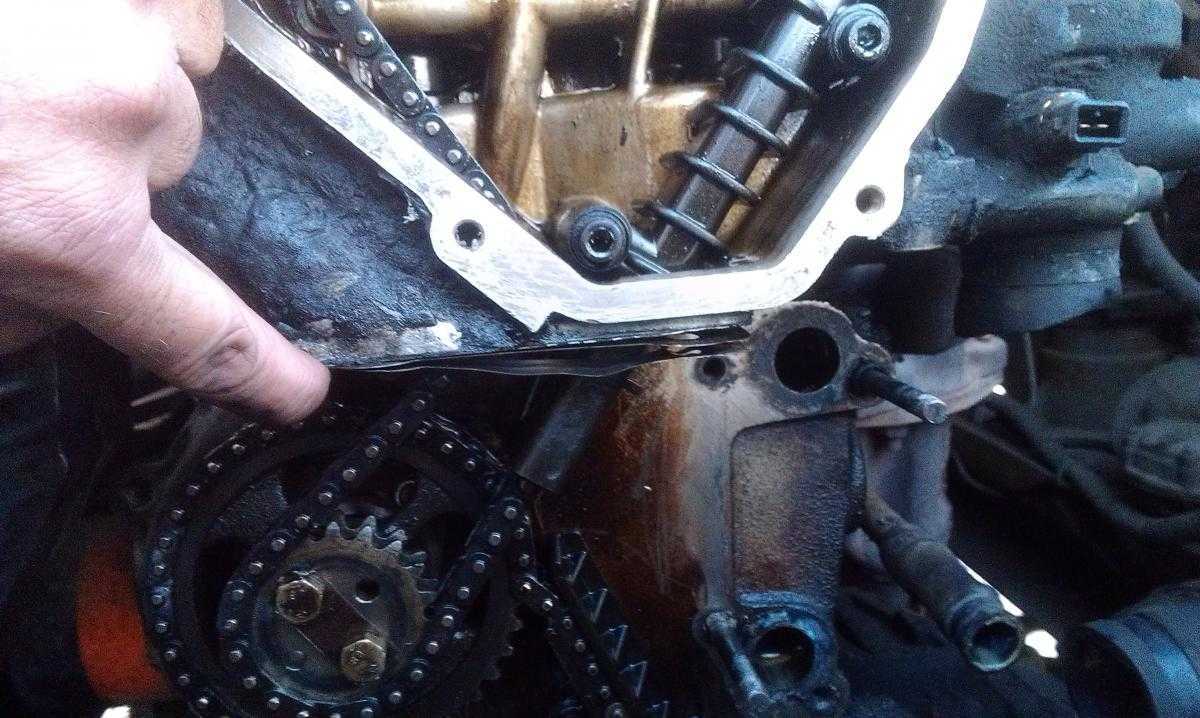

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

READ Как установить фон на телефоне самсунг

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Замена заднего сальника двигателя

Его протечка не приводит к таким проблемам, как в
случае с передним. Однако масло попадает на диск сцепления – тот со временем
утрачивает свои свойства, чем начинает доставлять водителю неприятности. Не
стоит забывать и о повышенном расходе масла.

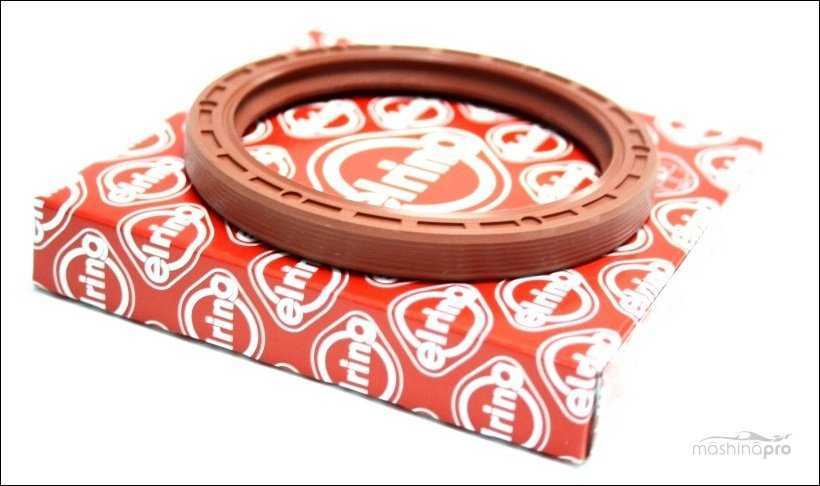

Задник сальник двигателя

Технология замены такова:

  1. Из коробки передач сливается масло, с неё снимаются
    ШРУСы.
  2. КП и корзина сцепления демонтируются.
  3. Снимается стопорная пластина, после чего демонтируется маховик.
  4. Снимается тыльный щит сцепления.

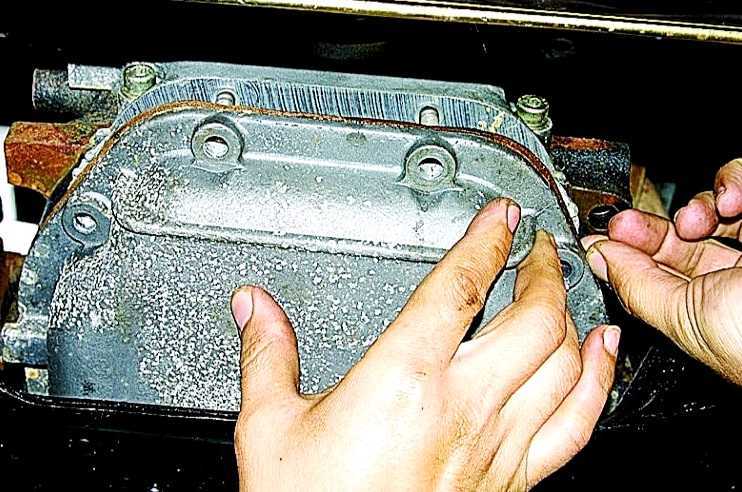

  5. Откручиваются болты, фиксирующие заднюю крышку мотора.
  6. Извлекается старый сальник, посадочное гнездо
    очищается.

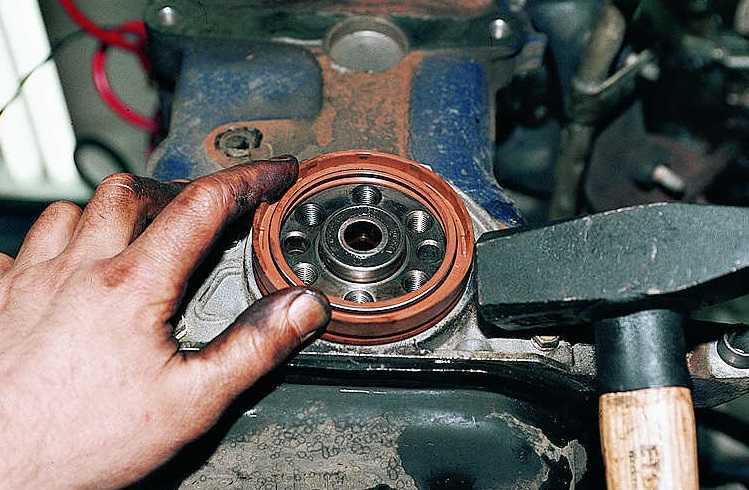

  7. С помощью специального приспособления устанавливается
    новый сальник.
  8. Производится сборка в обратном порядке.>

Блок цилиндров, головка, кривошипно-шатунный механизм УМЗ-4216

Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.

Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.

Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.

После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.

Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.

Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.
Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.
Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.

Передний конец коленчатого вала двигателя УМЗ-4216.

Усилие, направленное вдоль оси коленчатого вала при выключении сцепления, воспринимается упорными подшипниками, установленными на передней опоре коленчатого вала. Задний конец коленчатого вала также уплотняется самоподжимным сальником, работающим по цилиндрическому хвостовику диаметром 80 мм.

Уплотнение заднего конца коленчатого вала двигателя УМЗ-4216 с элементами уплотнения картера сцепления.
Каталожные номера деталей и узлов кривошипно-шатунного механизма двигателя УМЗ-4216.
Вкладыши коренных и шатунных подшипников коленчатого вала.

Вкладыши подшипников коленвала изготовлены из стальной ленты, залитой антифрикционным сплавом на основе алюминия.

Маховик.

Маховик двигателя УМЗ-4216 чугунный, со стальным зубчатым венцом для пуска двигателя стартером, крепиться к торцу коленчатого вала семью самостопорящимися болтами. Коленчатый вал отбалансирован в сборе с маховиком и сцеплением.

Шатуны.

Шатуны стальные, кованые, двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы. Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке. Стопорение гаек шатунных болтов и шпилек крепления крышек коренных подшипников выполнено анаэробным герметиком. В случае разборки указанных соединений необходимо тщательно удалить нанесенный герметик. При сборке на резьбовые части болта следует нанести свежий герметик и произвести затяжку соединения.

Поршни двигателя УМЗ-4216.

Поршни выполнены из алюминиевого сплава. В верхней части поршня имеется три канавки для поршневых колец. Юбка поршня в горизонтальном сечении имеет овальную форму. Большая ось овала перпендикулярна оси бобышек под поршневой палец. В вертикальном сечении юбка имеет так называемый бочкообразный профиль.

Поршневые кольца.

Устанавливаются по три на каждом поршне. Два компрессионных и одно маслосъемное. Кольца изготовлены из специального чугуна. Наружная поверхность верхнего компрессионного кольца имеет бочкообразный профиль и хромовое покрытие. Второе компрессионное кольцо имеет фосфатное покрытие темного цвета. На верхнем торце кольца имеется метка TOP. Рабочая поверхность кольца коническая с большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1 градус -1 градус 50 минут.

Маслосъемное кольцо с двумя хромированными выступами на рабочей поверхности. Маслосъемное кольцо имеет радиальный расширитель в виде браслетной пружины. При установке колец на поршень стыки колец должны быть разведены по отношению друг к другу на 120 градусов.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала,

закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

  • поставить машину на «яму» или эстакаду;
  • включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
  • поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
  • обстучать деревянным молотком грани крепёжной гайки;
  • используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Замена задней манжеты коленчатого вала

1. Головкой на 17 отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

2. Сняв шайбу, снимаем маховик.

3. Поддев отверткой, извлекаем манжету.

4. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку

Снятые узлы устанавливаем в обратном порядке.

А теперь самое главное, как же насадить ступицу обратно? Самое верное при помощи резьбы в коленвале под храповик. Резьба там на 24 с шагом 2. Сразу предупрежу, что для 24й резьбы стандартный шаг – 3 мм, то есть болт с хозяйственного магазина не пойдёт, а стоят такие болты от 100 рублей. Однако прежде чем можно будет напрессовывать ступицу храповиком, необходимо её напрессовать как-то на первые 2-3 сантиметра коленчатого вала. Сразу скажу, колотить молотком по коленчатому валу нельзя категорически. Как вариант вроде как подходит какой-то болт от МАЗа, но в магазине автозапчастей такого не оказалось, и я решил колхозить при помощи второго храповика.

При изучении ассортимента магазина натолкнулся на храповик от ЗМЗ 406, сверив с храповиком 402го убедился, что резьба у них одинаковая – 24 на 2. Был приобретён следующий комплект:

Храповик от ЗМЗ 406, толстая шпилька оси коромысел ЗМЗ 402 (на 10) и гайка под эту шпильку. Не купил храповик от 402го, так как он стоил вдвое дороже, чем вышеуказанный комплект, впоследствии выяснилось почему – храповик змз 406 сделан из говённого металла отчего и стоит более чем в два раза дешевле. Оно и понятно – он выполняет сугубо декоративную функцию. В принципе, так как этот храповик и покупался под разделку, то низкое качество металла даже оказалось преимуществом – проще сверлить и пилить.

Итак, в храповике была нарезана резьба на 10 и отпилена шляпка. Остальное думаю понятно по фото:

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления. Причинами замасливания дисков сцепления и утечки масла из картера сцепления может быть течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный. Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы. Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Снимаем брызговик двигателя, ремень привода навесных агрегатов, датчик синхронизации, электровентилятор радиатора (см. соответствующие статьи).

1. Для удобства работы, отвернув ключом на 17 два болта и не отсоединяя шлангов, положить гидроусилитель на полку аккумуляторной батареи (для автомобиля с гидроусилителем руля).

2.

Головкой на 36 отворачиваем болт крепления шкива коленчатого вала. От проворачивания удерживаем его отверткой, вставленной между зубьями.

3. Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки картера двигателя

4.

Снимаем шкив коленчатого вала.

5. Поддев отверткой, извлекаем манжету.

6. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Для того чтобы заменить задний сальник коленчатого вала, выполните следующие операции. Снимите коробку передач (см. «Снятие и установка коробки передач »). Снимите сцепление (см. «Снятие и установка сцепления »).

1. Головкой на 17 отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

Модификации двигателя ЗМЗ 405

  1. ЗМЗ 4052.10 — основной мотор. Используется на автомобилях Волга и Газель.
  2. ЗМЗ 40522.10 — аналог 4052.10, соответствует экологическим нормам Евро-2. Используется на автомобилях Газель и Волга.
  3. ЗМЗ 40524.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на легковых автомобилях Волга.
  4. ЗМЗ 40525.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на грузовых автомобилях Газель.
  5. ЗМЗ 4054.10 — турбо версия 405, стальной коленвал, кованая поршневая, интеркулер, СЖ 7.4, мощность 195 л.с./4500 об.мин, момент 343 Нм/об.мин. Производился мелкосерийно, стоил неадекватно дорого, поэтому тюнинговщики предпочитали ставить проверенные Toyota 1JZ / 2JZ.

Как заменить дверные уплотнители дома | Путеводители по дому

Сесилия Харш

Неравномерное прилегание двери к косяку, каким бы незначительным оно ни было, может увеличить ваши затраты на электроэнергию, позволяя теплу уходить зимой, а прохладному воздуху проникать в ваш дом. Летом небольшая щель между косяком и дверью позволяет прохладному воздуху выходить и дает летним вредителям возможность проникнуть в ваш дом. Замена старых дверных уплотнений на наружных дверях вашего дома новыми уплотнениями может остановить утечку воздуха и отпугнуть уличных вредителей.

Уплотнитель двери с пропилом

  1. Возьмите плоскогубцами край старого уплотнителя двери с пропилом. Вытащите старый уплотнитель из канавки, прорезанной в дверном косяке.

  2. Измерьте дверной косяк со стороны петель. Используйте канцелярские ножницы, чтобы отрезать одну длину на уплотнителе двери, чтобы она подошла к петлевой стороне косяка.

  3. Вставьте зазубренный край сменного уплотнения в канавку вдоль косяка. Надавите на уплотнение, чтобы шипы вошли в канавку по всей длине косяка. Повторите шаги по установке дверного уплотнителя с прорезью для стороны косяка с защелкой.

  4. Измерьте ширину косяка в верхней части дверного проема с установленным новым дверным уплотнителем. Используйте канцелярские ножницы, чтобы отрезать длину уплотнения, равную измерению ширины.

  5. Вставьте зазубрину дверного уплотнителя в канавку в верхней части косяка. Надавите на уплотнение по всей длине, чтобы убедиться, что оно прочно вошло в канавку.

  6. Нанесите небольшой слой силиконового герметика для наружных работ на нижнюю часть уплотнителя пропила в месте его соприкосновения с порогом с обеих сторон косяка.

Ввинчиваемое дверное уплотнение

  1. Выкрутите винты из старого дверного уплотнения. Вытащите уплотнение из косяка.

  2. Измерьте дверной косяк со стороны петель. Используйте ножницы, чтобы разрезать виниловое уплотнение, и ножовку, чтобы разрезать металлическую полосу, прикрепленную к виниловому уплотнению, чтобы сравняться с размером дверного косяка.

  3. Установите дверной уплотнитель на косяк. Прижмите виниловую часть уплотнения к закрытой двери, пока она не прижмется к внешней стороне двери.

  4. Вставьте 3/8-дюймовые шурупы через отверстия в металлической полосе дверного уплотнения и вверните их в дверной косяк с помощью аккумуляторной отвертки. С помощью электродрели и 1/8-дюймового сверла сделайте небольшие направляющие отверстия в металлическом косяке, прежде чем вкручивать 3/8-дюймовые шурупы с плоской головкой через отверстия в металлической полосе в металлический косяк. Повторите шаги по установке дверного уплотнения для стороны косяка с защелкой.

  5. Измерьте ширину косяка в верхней части дверного проема с установленным новым дверным уплотнителем. Используйте ножницы и ножовку, чтобы отрезать длину уплотнения, равную измерению ширины. Прикрепите дверной уплотнитель к верхней части косяка, повторив шаги, которые вы использовали для установки дверного уплотнителя по бокам косяка.

  6. Нанесите небольшой слой силиконового герметика для наружных работ вдоль нижней части дверного уплотнителя в месте его соприкосновения с порогом с обеих сторон косяка.

Дворник

  1. Откройте наружную дверь. Измерьте ширину нижней части двери.

  2. Ножовкой обрежьте металлическую дверную планку по ширине двери. Вставьте виниловую щетку в канал в нижней части металлической дверной щетки. Используйте ножницы, чтобы вырезать винил, чтобы он соответствовал ширине металла.

  3. Сожмите плоскогубцами концы канала вдоль нижней части металлической лопатки.

    Это действие предотвращает скольжение развертки из канала.

  4. Наденьте металлическую дверную щетку на нижнюю часть двери. Закрой дверь. Карандашом обведите правый и левый косяки на металле дверной щетки.

  5. Откройте дверцу и выньте щетку. Используйте ножовку, чтобы отрезать верхнюю часть металлической полосы по отметкам, обозначающим положение косяков. Не прорезайте нижнюю часть развертки. Отрезание металла от верхней части зачистки не позволяет зачистке оставить зазор между косяком и нижней частью двери и затруднить закрытие наружной двери.

  6. Сгладьте надрезы, которые вы сделали в металлической зачистке, напильником по металлу. Сдвиньте щетку обратно на нижнюю часть двери.

  7. С помощью аккумуляторной отвертки вставьте 3/8-дюймовые шурупы через отверстия в дверной ручке и в деревянную дверную поверхность. С помощью электродрели и 1/8-дюймового сверла сделайте небольшие направляющие отверстия в металлической двери, прежде чем вкручивать 3/8-дюймовые шурупы с плоской головкой через отверстия в зачистке и в металлическую дверь.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
