Устройство, ремонт и замена главного цилиндра сцепления

Устройство сцепления ГАЗ-31029

Основными частями сцепления являются нажимной (ведущий) диск в сборе с корзиной (в которой смонтирован нажимной механизм с пружинами и механизм выключения сцепления), фрикционная накладка на маховик и ведомый диск. Корзина вместе с нажимным диском образует ведущий диск, который с помощью болтов монтируется на маховике, то есть, вся эта конструкция вращается вместе с маховиком.

Корзина с диафрагменной пружиной устроена крайне просто. Это чашеобразный корпус, в котором установлена коническая плоская пружина, выполненная в виде сходящихся к центру лепестков. По периферии диафрагма закреплена с нажимным диском, и при этом она выступает в роли рычага — при нажатии на центральную части диафрагмы, лепестки движутся вниз, а периферия, напротив, поднимается, обеспечивая и подъем нажимного диска.

Рычажная (лапчатая) корзина устроена несколько сложнее. По ее периферии расположено девять пар цилиндрических пружин, которые в нормальном состоянии обеспечивают прижатие нажимного диска к ведомому диску и маховику. Также в корзине установлено три рычага оттяжки нажимного диска, их лапки сходятся к центру корзины. Рычаги одновременно соединены с корзиной и с нажимным диском, причем таким образом, чтобы при нажатии на их лапки происходила оттяжка (подъем) диска и выключение сцепления.

Ведомый диск расположен между маховиком и нажимным диском, его ступица имеет шлицевое соединение с первичным валом коробки передач, который пропущен через центральное отверстие в корзине. Сам ведомый диск — это составная конструкция. Основу диска составляет ступица, зажатая между двумя стальными дисками. На периферии дисков с обеих сторон закреплены фрикционные накладки с отформованными канавками (24 штуки), обеспечивающими удаление продуктов износа и отвод тепла. В специально предусмотренные прямоугольные окна в дисках и ступице вставлены пружины, демпфирующие крутильные колебания. Как раз через эти пружины передается усилие от дисков на ступицу, поэтому торможение всего диска (и КПП) происходит плавно, без ударов.

Со стороны коробки располагается выжимной подшипник (муфта), упирающийся в лепестки диафрагменной пружины или в лапки рычагов лапчатой корзины, подшипник соединен с вилкой выключения сцепления. Сама вилка закреплена на картере сцепления, который закрывает весь узел. С внешней стороны вилка соединена с приводом сцепления.

Привод сцепления состоит из педали, главного цилиндра, рабочего цилиндра, трубопровода и вилки. Принцип действия системы предельно прост: при нажатии на педаль жидкость в главном цилиндре сжимается, в результате в системе повышается давление, это давление заставляет перемещаться поршень и шток рабочего цилиндра сцепления (РЦС), который и толкает вилку сцепления. То есть, здесь используется тот же принцип, что и в тормозной системе (да и используется та же тормозная жидкость).

Таким образом, по своей конструкции сцепление ГАЗ-31029 аналогично сцеплению других отечественных автомобилей. И для него характерны все «болезни» сцеплений данного типа. Но в абсолютном большинстве случаев при любой неисправности (только если проблема не в приводе) сцепление необходимо разбирать и производить замену определенных деталей.

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;

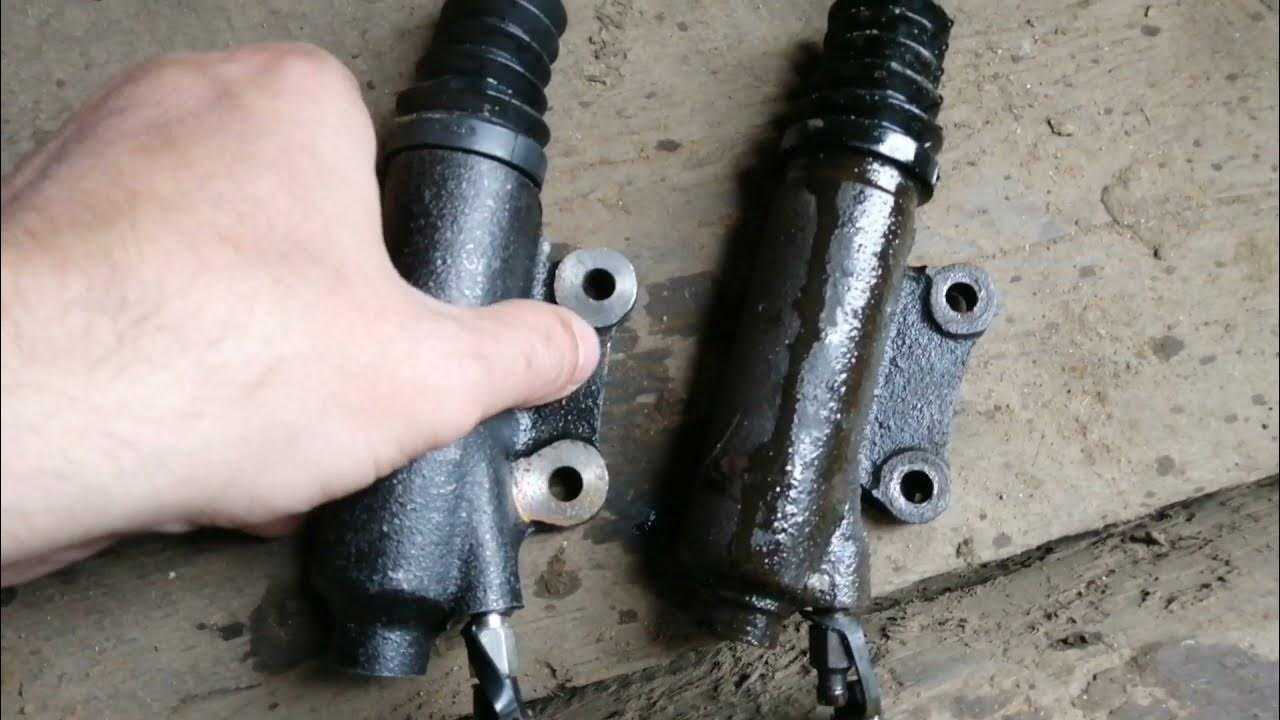

• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

• в коробке передач слышится шум при движении авто;
• передача выключается самопроизвольно;
• смена передач вызывает различные посторонние шумы;
• переключение передач происходит затруднительно.

• Замена вилки сцепления своими руками
• 1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?
• 2. Как определить неисправность вилки сцепления и выяснить причины их появления?
• 3. Замена вилки сцепления: в чем особенности выполнения работ?

Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Чтобы решить эти проблемы, в автомобиле предусмотрено сцепление, представляющее собой специальный узел трансмиссии. Он способствует временному разобщению мотора и КПП, что приводит к прерыванию крутящего момента. При нажатии педали сцепления можно переключать передачи или производить остановку машины. Сцепление позволяет автомобилю плавно трогаться с места и осуществлять разгон.

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.

Как прокачать сцепление правильно у многих авто любителей возникает такой вопрос. Прокачка сцепления…

Как проверить буксует сцепление или нет?

Чтобы подтвердить или опровергнуть пробуксовку сделайте следующее:

1. При рабочем двигателе потяните рукоятку тормозной системы до конца.
2. Включите передачу, затем плавно нажимая на педаль газа, медленно отпускайте сцепление.

Двигатель должен заглохнуть, это будет означать, что у вас все в порядке, если же нет и мотор по-прежнему работает — у вас буксует сцепление. В этом случае проверьте насколько легко ходит педаль сцепления, если ее движение ограничено, то попробуйте настроить ее и проверить не исчезла ли проблема.

• Если сцепление буксует по причине изношенных фрикционов, необходимо узнать насколько велик износ.
• Если вам повезло и он небольшой, пробуксовку можно устранить при помощи настройки свободного хода педали.
• Если же износ фрикционных накладок слишком большой (когда между заклепками и рабочими элементами расстояние более 0,2 мм), нужно заменить ведомый диск вместе с накладками.

Случается также, что накладки замаслились из-за избытка масла в коробке передач или забитых дренажных отверстий маховика. В таком случае решение данной проблемы сводится к обычной промывке накладок керосином, по завершению все тщательно вытирается и зашкуривается «наждачкой». Иногда «сцепа» буксует по причине разбухших резиновых деталей гидропривода сцепления, чтобы проверить это необходимо сделать вот что:

1. Снимите главный и рабочий цилиндры.
2. Разберите и промойте систему спиртом.
3. Разбухшие детали замените новыми.
4. Прочистка компенсаторных отверстий также не помешает.

В конце работы залейте тормозную жидкость и прокачайте тормоза. Если вашему авто более 10 лет не исключено, что причина пробуксовки сцепления кроется в утративших эластичность нажимных пружинах. В результате такого явления давление на ведомый диск оказывается недостаточным, что так или иначе приведет к проблемам с пробуксовкой. О состоянии пружин можно судить только после снятия всего диска сцепления, в случае необходимости пружины можно заменить или произвести полную замену сцепления.

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.

Search

Регулировка и замена Газель сцепления

Во избежание неисправности автомобиля можно заменить цилиндр ведомой сцепления или цилиндр на Газель и другие детали. Необходимо как можно скорее заменить комплект сцепления и другие компоненты, чтобы при необходимости диагностировать и ремонтировать автомобиль. В будущем это позволит избежать поломок на трассе и аварий.

Схема сцепления «Газель»

Принцип работы системы сцепления

Имеется коробка для передачи крутящего момента на ведущие колеса автомобиля от коленчатого вала двигателя, поскольку плавная передача крутящего момента от двигателя к колесам невыгодна. Автомобиль не сможет управлять без сцепления, а работа трансмиссии будет неэффективной.

Для комфортной работы силовой установки необходимо сначала изменить крутящий момент, снятый с коленчатого вала в коробке передач (коробке передач). Затем он бежит по ведомой оси. Поскольку переключение передач затрудняет переключение передач, которые сильно ударяют друг о друга, переключение передач затруднено. Если коробка постоянно подключена к устройству, двигатель должен быть остановлен, чтобы полностью остановить автомобиль.

Работа сцепления в автомобиле газель

Для решения этих проблем в машине имеется сцепление, представляющее собой специальный узел коробки. Это способствует временному разделению двигателя и коробки передач, что приводит к прерыванию крутящего момента. Нажав на педаль сцепления, вы можете переключать передачи или останавливать автомобиль. Сцепление позволяет машине двигаться и плавно ускоряться.

You may also like

Принцип его работы для любой марки автомобиля аналогичен. Это исключает возможность жесткого износа узлов и деталей, соединяющих силовую установку и коробку.

Нажимной диск сцепления, прикрепленный к корпусу, прижимает толкатель к маховику. Приводная втулка, прикрепленная к входному валу, должна свободно перемещаться по ней. Корпус ступицы оснащен демпфирующими пружинами, которые играют роль демпферов вибрации и обеспечивают плавность хода.

Для приложения необходимого прижимного усилия существует пружина с лепестками, которые подвергаются высвобождению из подшипника. Это связь между приводом и муфтой, на которой установлена ​​вилка с рычагом. На его конце прикреплен другой рычаг или трос, ведущий к педали сцепления.

Ранний день на выходных заменены

явилка сцепления .

Как заменить вилка сцепления без снятия коробки передач.

в качестве заменить заглушку сцепления

Автомобили ВАЗ-2101-2107 без снятия коробки передач. Вконтакте ремонтные группы.

Как сделать качественную замену

Ремонт и замена заглушки сцепления, включая регулировку педали, занимает мало времени. С высококачественными деталями, такими как производство Sachs или Kraft, замена займет всего около 2 часов.

Сцепление Газель требует надлежащего контроля и своевременной замены из-за частых ремонтов и регулировок. Замена всей сборки не требуется в каждом случае. Этапы замены зависят от марки двигателя автомобиля «Газель», такого как Cummins ZMZ 406 и 405 и так далее.

You may also like

Иногда может потребоваться выполнить полный осмотр трубопровода, а также прокачку системы. Это может быть вызвано повреждением бака, входящего в комплект сцепления на Газели.

Причины поломки сцепления

Замена сцепления может потребоваться из-за интенсивного использования автомобиля «Газель» и следующих ошибок:

Процесс замены Газель сцепления

1. При сборке использовались детали низкого качества.
2. Во время движения педаль сцепления удерживалась, что строго запрещено для производителей.
3. Рывки были сделаны со сцены на высоких скоростях.

Чтобы увеличить срок службы сцепления Газель, установка деталей, изготовленных Sachs, будет надежной. Они рекомендованы производителем, потому что они надежны и были проверены на совместимость с коробкой передач и двигателем. При тех же условиях сцепление Sachs, в отличие от деталей другого производителя, прослужит дольше. Общим аналогом клатча Gazelle Business производства Kraft является не только хорошее качество, но и довольно низкий коэффициент прогиба. Наиболее распространенные причины обращения к владельцам Газель для обслуживания — неисправности, связанные с выпуском сцепления.

Посмотреть аналоги

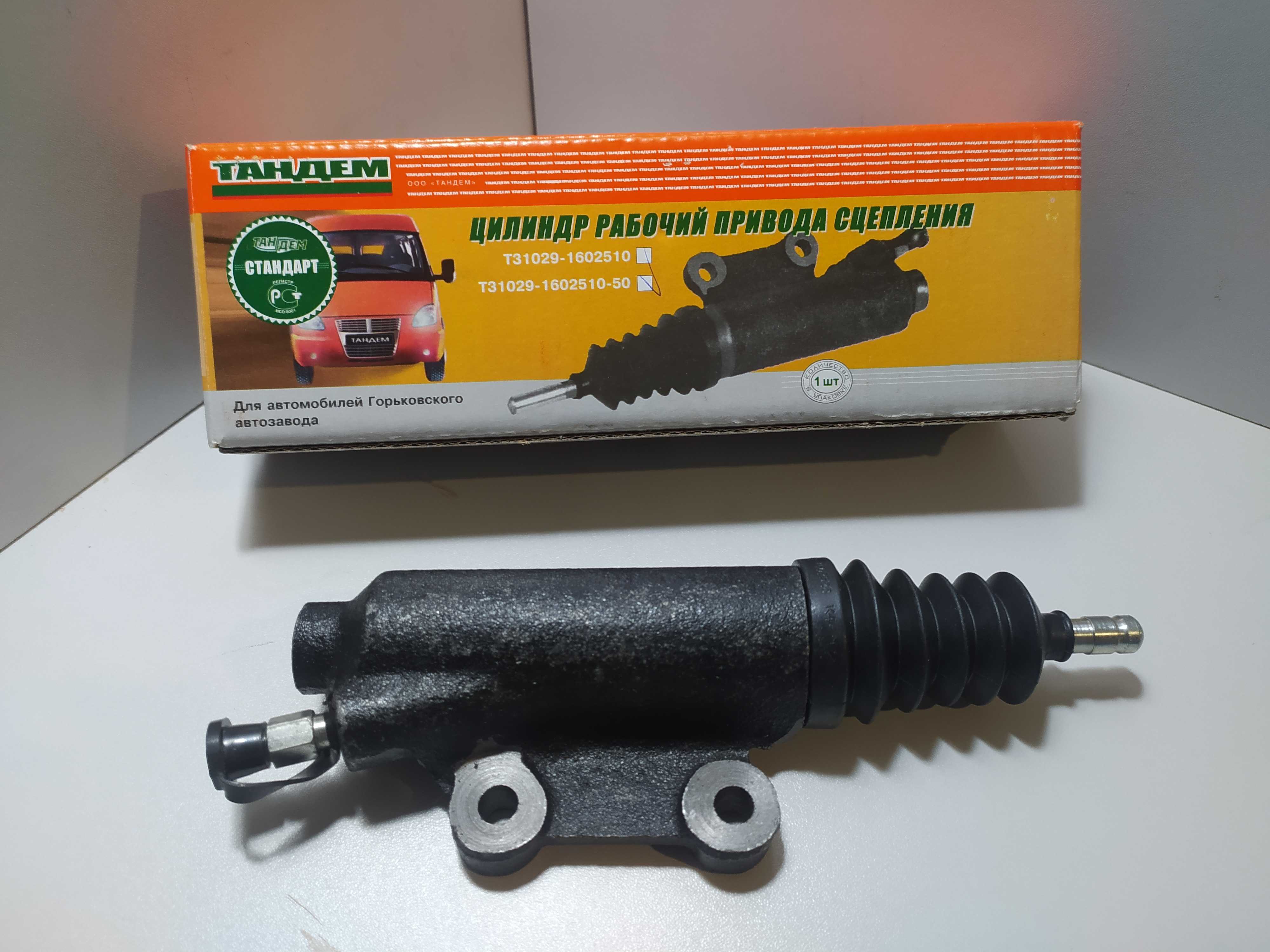

ЦИЛИНДР СЦЕПЛЕНИЯ РАБОЧИЙ ГАЗЕЛЬ, 402, 405, 406 ДВ. (ГАЗ)

• Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
• Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
• Более подробная информация в разделе Доставка

• Наличными
• Банковской картой VISA, MasterCard, Maestro и МИР
• Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
• Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Процедура возврата товара регламентируется статьей 26.1 федерального закона «О защите прав потребителей» .

• Потребитель вправе отказаться от товара в любое время до его передачи, а после передачи товара — в течение семи дней;
• Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара;
• Потребитель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его человеком;
• При отказе потребителя от товара продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования;

• Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
• Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
• Более подробная информация в разделе Доставка

• Наличными
• Банковской картой VISA, MasterCard, Maestro и МИР
• Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
• Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Процесс регулировки педали

Процесс регулировки педали сцепления Газели

Обычно у ГАЗели появляются следующие признаки, которые говорят о неправильном положении педали сцепления:

• педаль западает, когда начинается движение машины;
• во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
• слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль? Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Разборка сцепления ГАЗ Работу

С ремонт ключа «на 10» отвинчиваем болт крепления Вытаскиваем.

вилки вилку отключения 3302-1601200 чехлом с совместно защиты.

Вытаскиваем подшипник выключения 24-выжимной-10 (1601072).

Ключом «на 12» отвинчиваем 2 нижних болта усилителя крепления картера.

Ключом «на 14» ослабляем зажим 2-х болтов верхних крепления усилителя картера. Также крепление ослабляем усилителя с обратной стороны силового помощью.

С агрегата ключа «на 12» отвинчиваем четыре болта нижней крепления части картера.

Отжав с помощью демонтируем, монтировки нижнюю часть картера. Между картером и поддоном установлена картонная прокладка.

Чтобы монтировании при узла не нарушить совместную балансировку основного и маховика диска сцепления, маркируем зубилом кернером или их взаимное расположение.

Фиксируя маховик газель автомобиля 3302 от прокручивания монтировкой, ключом «на 12» шесть отвинчиваем болтов крепления «корзины» к маховику 24-Между-01.

1005115 ними размещены полукруглые планки. упрощения Для доступа к болтам периодично прокручиваем Демонтируем.

маховик «корзину» и 4301160113001 ведомый диск. части Выставляем в обратной очерёдности.

Выставляем по центру диск ведомый особой оправкой. При отсутствии отцентровать оправки ведомый ГАЗ 3302 можно валом первичным коробки передач. Для этого монтаже при «корзины» только накручиваем болты ее оставляя, крепления ведомому диску волю движения. коробку Зафиксировав и закрутив гайки ее крепления, проворачиваем размеренно, маховик зажимая болты крепления «корзины». установкой Перед кпп Газель проверте выжимной если и подшипник он исправен по возможности набейте его смазкой свежей. Следующая страница»»»»»»

Источник

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406

Замена главного цилиндра сцепления ВАЗ Классика

Снимаем картер сцепления (смотрите статью – Снятие картера сцепления (двигатель ЗМЗ-406)

Керном помечаем взаимное положение кожуха и маховика.

1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

2. Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя.

Надеваем на нее ведомый диск.

С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.

Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).

После затяжки болтов вынимаем оправку

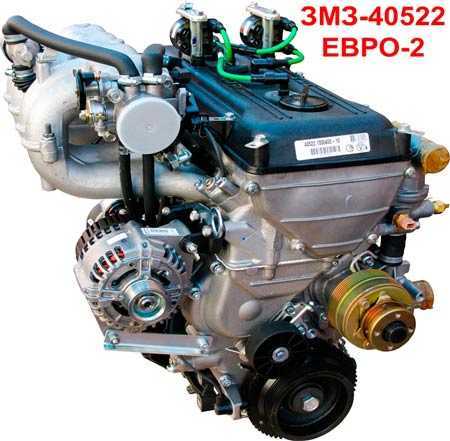

Разборка сцепления автомобиля с двигателем модели ЗМЗ-402

Работу проводим на смотровой канаве.

Снимаем коробку передач.

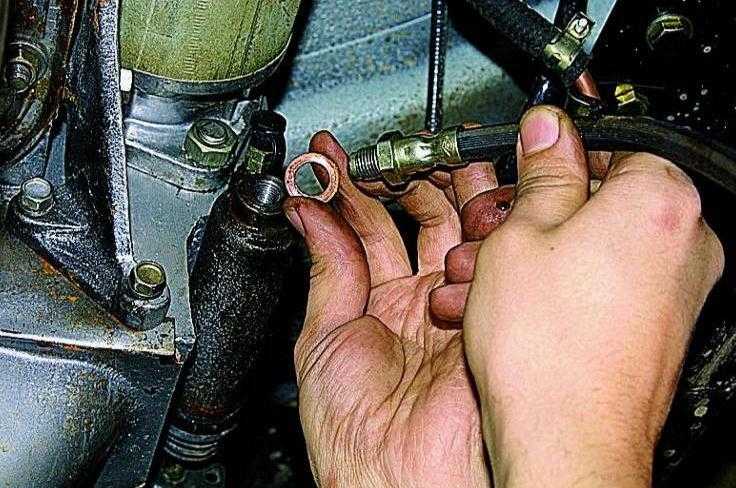

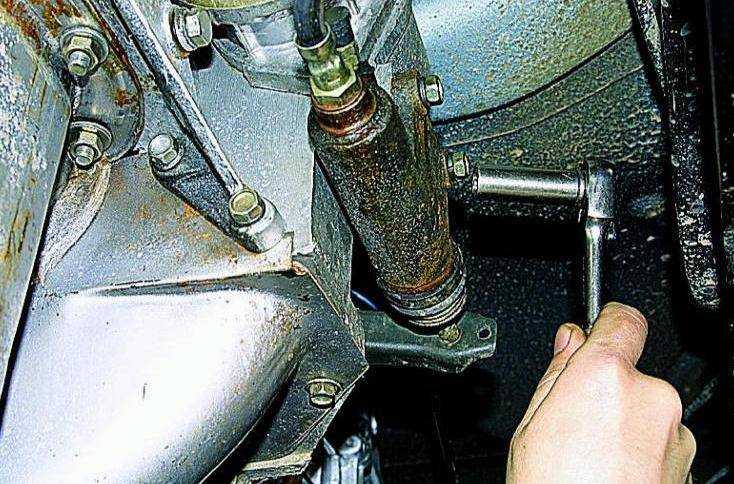

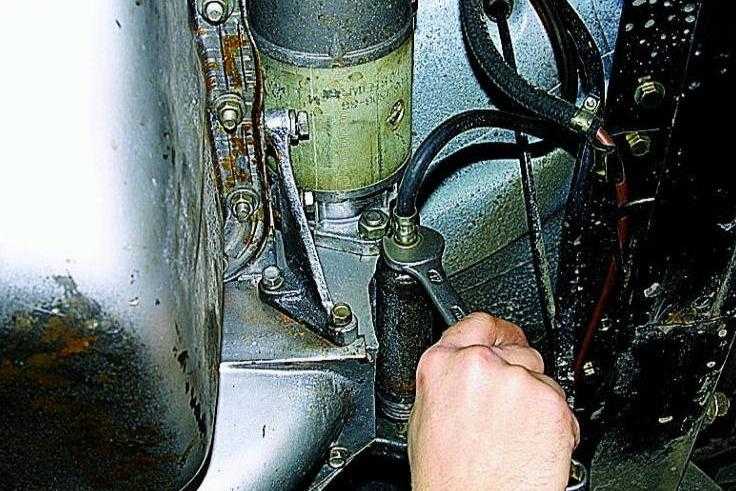

Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель

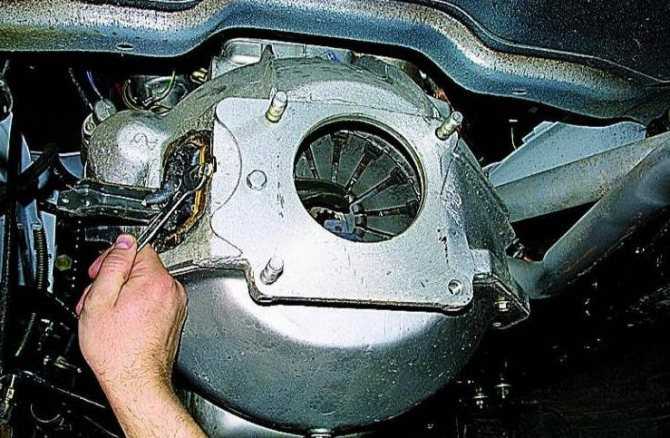

1. Ключом «на 10» отворачиваем болт крепления

2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.

3. Вынимаем подшипник выключения сцепления (выжимной).

4. Ключом «на 12» отворачиваем два нижних болта

5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.

Аналогично ослабляем крепление усилителя с другой стороны двигателя.

6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления

7. Отжав монтажной лопаткой, снимаем нижнюю часть.

Между поддоном и картером установлена картонная прокладка.

Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение

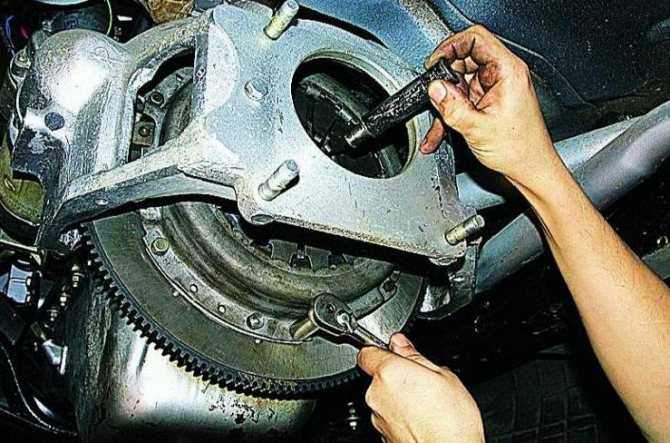

9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.

Между ними установлены полукруглые пластины.

Для облегчения доступа к болтам периодически проворачиваем маховик.

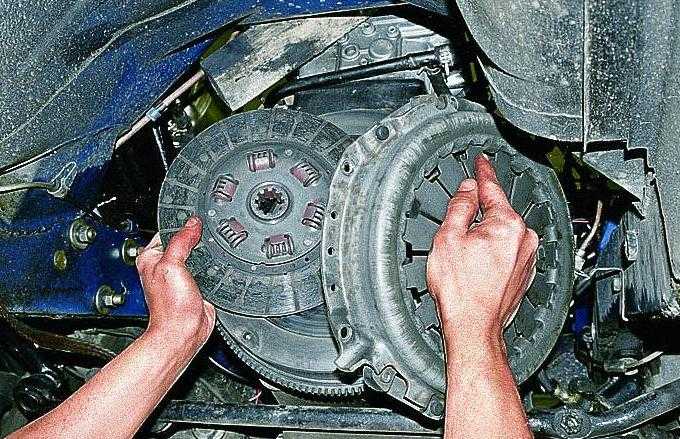

11. Снимаем «корзину» и ведомый диск сцепления

Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой

При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.

Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.

Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.
3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.
