Как поменять рабочий цилиндр сцепления на ниве шевроле видео

Конструкция

В отличие от переднеприводных иномарок, на полноприводных автомобилях УАЗ «Патриот» рабочий цилиндр сцепления (регулировка его – в конце статьи) является гидравлическим и управляется при помощи давления жидкости, а не тросиком. Конструкция данного элемента включает в себя несколько составляющих. Это:

Корпус. Он изготавливается из пластика или металла.
Поршень (рабочий шток).
Клапан, который выпускает воздух при прокачке системы сцепления (регулировке).
Стопорное кольцо.
Уплотнительные кольца. Изготавливаются из прочной резины.
Возвратная пружина.
Толкатель. Он оказывает воздействие на предыдущий элемент.

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Шевроле Нива. Система сцепления Нивы Шевроле основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков. Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:

Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

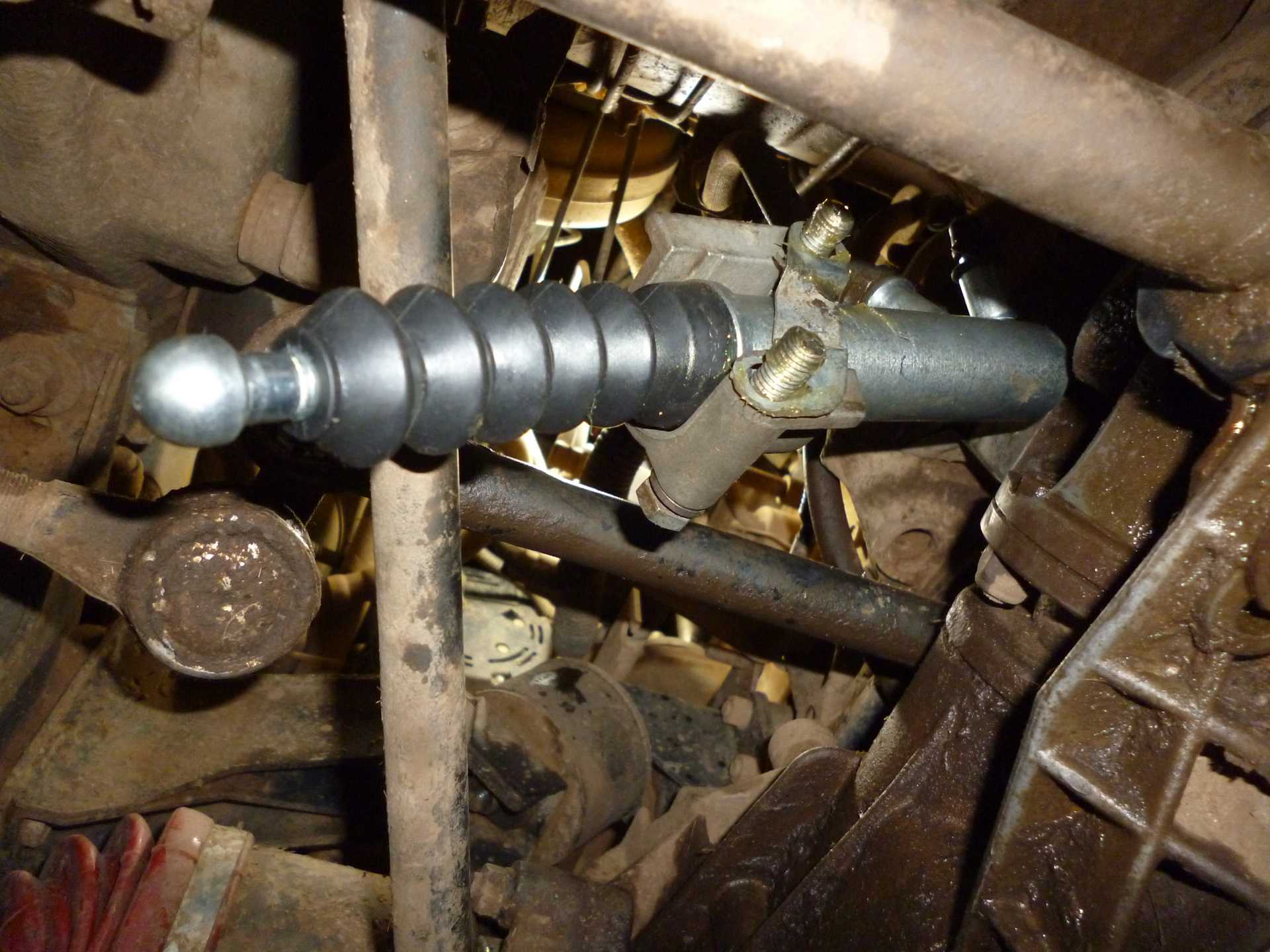

На фото ниже представлен рабочий цилиндр Нива Шевроле.

Как осуществляется функционирование устройства?

Чтобы подробнее разобраться в вопросе назначения, рассмотрим, как осуществляется рабочий процесс изделия. Итак, при нажатии на основной рычаг управления (т.е. педаль сцепления), происходит перемещение толкателя, который воздействует на поршень и он перемещается вперед. Когда движется поршень под действием механической силы, начинает повышаться давление в корпусе. Это процесс, происходящий в главном цилиндре сцепления. После увеличения давления, жидкость начинает выдавливаться через нагнетательный канал и поступает уже в рабочий цилиндр. В нем имеется поршень с вилкой, которые под воздействием давления отжимают выжимной подшипник, тем самым происходит разъединение двигателя и коробки передач. В этот момент включается соответствующая передача, а после чего водитель отпускает педаль сцепления. После отпускания педали наблюдается возвращение в исходное положение: происходит зацепление двигателя с трансмиссией, что обусловлено действием толкающей пружины в цилиндре.

В этом и заключается суть функционирования рабочего цилиндра внедорожника Шевроле Нива. Не обойтись при этом и без поломок и неисправностей, которые присуще любому механизму. Так, периодически необходимо осуществлять ремонт цилиндра, так как его функционирование основано на трении, а, значит, и изнашивании.

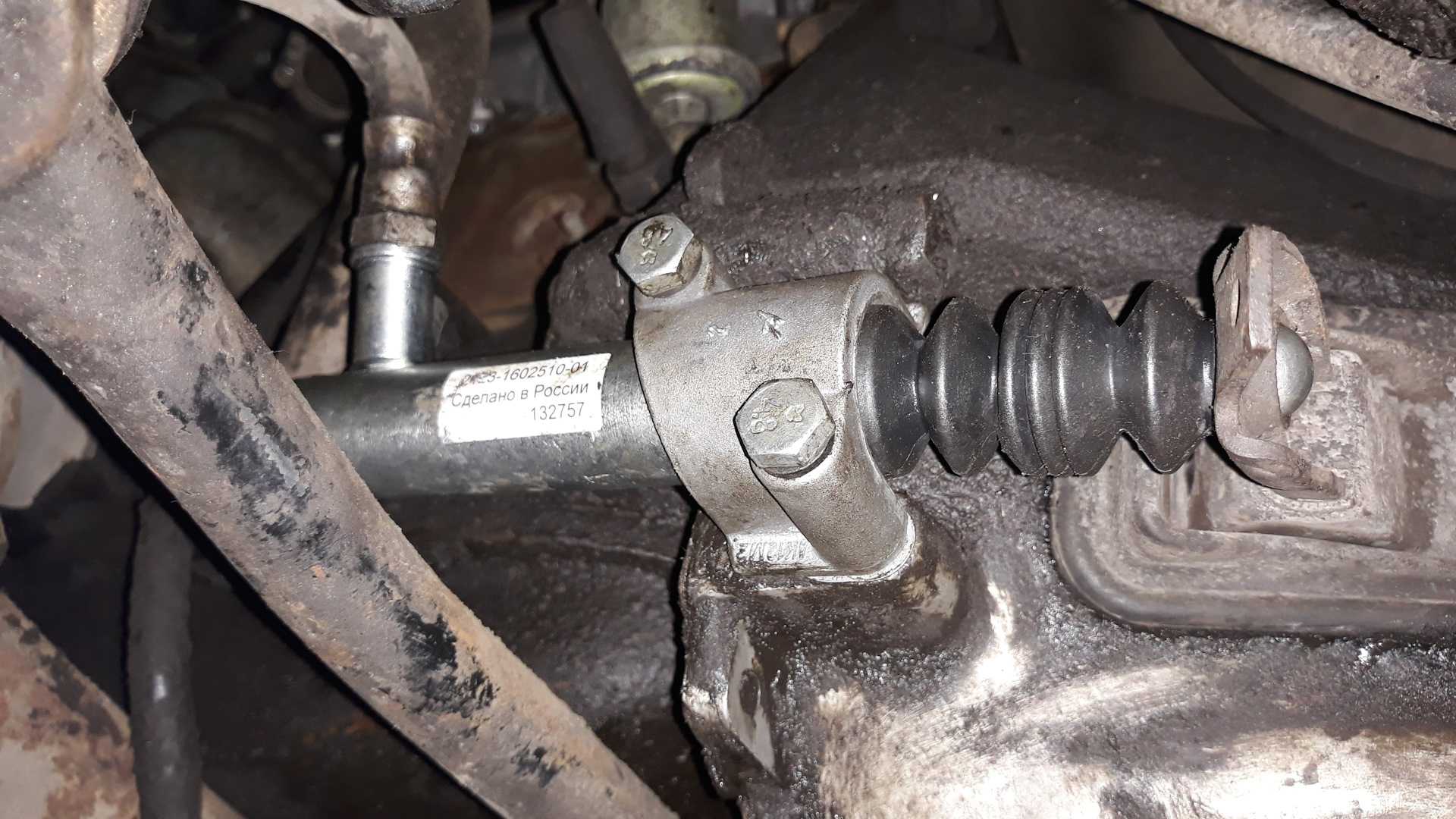

Где найти в автомобиле рабочий цилиндр сцепления? На внедорожнике Нива Шевроле – это изделие находится на картере сцепления, как практически и на всех автомобилях. Для этого необходимо открыть капот и бросить взор на область подкапотного пространства с водительской стороны.

Диагностирование неисправности

Первоначально важно убедиться в том, что именно данный элемент является неисправным, и требуется его замена или ремонт. Для этого имеются способы выявления неисправности, которые позволят автовладельцу не прибегать к помощи автомастеров

Итак, если замечаются такие недостатки:

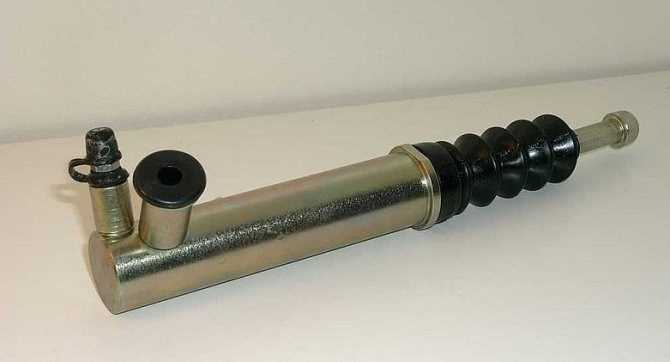

Требующий ремонта цилиндр сцепления

В таком случае стоит уделить особое внимание рабочему цилиндру и оперативно произвести ремонт, чтобы избежать дальнейших неприятностей

Замена цилиндра и ремонт

Замена осуществляется в случае возникновения неустранимых дефектов, к которым относятся повреждения корпуса цилиндра. Во всех остальных случаях потребуется осуществить ремонт. Но сначала рассмотрим, как снять рабочий цилиндр с внедорожника Нива Шевроле и установить новый ремкомплект.

Как прокачать сцепление на ниве 2121

Снятие, замена, установка коленвала и его вкладышей

Симптомы: педаль сцепления стала мягкой и периодически проваливается.

Возможная причина: в гидропривод сцепления попал воздух.

Инструменты: эластичная трубка, емкость, набор ключей.

Примечание. Следует проверить надежность крепления соединений, наличие в трубках трещин или подтекания в соединениях. Также воздух может проникать через уплотнительные кольца главного или рабочего цилиндров.

1. Проверьте уровень тормозной жидкости в бачке гидропривода и доведите его до нормы, если это необходимо.

2. Наденьте на штуцер рабочего цилиндра шланг и прогрузите в емкость с тормозной жидкостью.

Примечание. Конец шланга подкачки должен постоянно находиться в жидкости.

3. Открутите примерно на четверть оборота штуцер. После этого резко нажмите и плавно отпустите педаль, пока не заметите, что воздушные пузырьки перестали выделяться из шланга.

4. Надавив на педаль, закрутите штуцер до отказа и снимите шланг, после чего наденьте колпачок штуцера.

Примечание. После прокачки надо довести уровень тормозной жидкости в бачке до нормы.

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления URBAN, в строке «Комментарий» указывайте металлический или пластмассовый цилиндр , модель и год выпуска вашего автомобиля.

На 21214м- НИВА Урбан с 2021г. стали устанавливать гидропривод сцепления (ГЦС+РЦС) Valeo, шланг на быстросъемах. Он сделан из пластика, причем целиком, корпус, поршень, шток, всё пластик.

– 21214-1602610-00 главный цилиндр гидропривода сцепления (ГЦС);

– 21214-1602510-00 рабочий цилиндр сцепления (РЦС) ;

– 21214-1602692-00 трубка пластиковая, так же в каталоге есть второй номер 21214-1602602-10.

Сцепление и его гидропривод: 1 – вилка выключения сцепления; 2 – кронштейн; 3 – рабочий цилиндр гидропривода сцепления; 4 – штуцер для прокачки; 5 – центральная диафрагменная нажимная пружина; б – нажимной диск; 7 – маховик; 8 – пружина демпфера; 9 – ведомый диск; 10 – трубка; 11 – картер сцепления; 12 – главный цилиндр гидропривода сцепления; 13 – бачок гидропривода сцепления; 14 – педаль сцепления; 15 – первичный вал коробки передач; 16 – задний подшипник первичного вала; 17 – направляющая втулка; 18 – муфта подшипника выключения сцепления; 19 – подшипник выключения сцепления; 20 – шаровая опора вилки выключения сцепления; 21 – передний подшипник первичного вала; 22 – кожух; 23 – толкатель

Главное преимущество пластиковых деталей гидропривода сцепления (ГЦС+РЦС) Valeo на 21214м – НИВА Урбан – это то, что пластик не требует механической обработки и необходимая шероховатость зеркала цилиндра и поршня обеспечивается в отливке. Данная технология исключает производственные риски связанные с обработкой корпусов цилиндров, поршней и повышает ресурс гидропривода сцепления. Также новый гидропривод сцепления более легок в монтаже на производстве, так как исключены резьбовые соединения.

Ранее была металлическая трубка и резиновый шланг на резьбовых соединениях, сейчас же это единая пластиковая трубка, которая монтируется на рабочий и главный цилиндр сцепления с помощью быстросъемного соединения.

При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра Lada 4х4 Urban VALEO (РЦС 21214-1602510-00), который через толкатель воздействует на вилку и муфту выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Очень хорошо повысилась информативность педалей, поэтому когда буксуешь в тяжелых условиях как бы сливаешься с автомобилем воедино и тебе это очень помогает откуда-то выбраться. Из тяжелых условий.

Другие артикулы товара и его аналогов в каталогах: 21214-1602510-01, 21214160251001.

Lada 4х4 Нива Urban.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить рабочий цилиндр сцепления ВАЗ 21214 на автомобиле семейства Нива 21214 Урбан.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Замена выжимного подшипника Нива Шевроле

Как определить необходимость прокачки сцепления Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

Снятие и установка рабочего цилиндра сцепления Нива Шевроле

Рабочий цилиндр сцепления Шевроле Нива снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости. Для демонтажа потребуется ключ на 13 и на 17.

Ослабьте наконечник шланга рабочего цилиндра

Выверните два болта кронштейна крепления рабочего цилиндра к картеру сцепления и снимите кронштейн

Выньте толкатель рабочего цилиндра сцепления Нива Шевроле из вилки выключения сцепления и снимите защитный колпачок вместе с толкателем

Принцип действия

Основной задачей системы привода является передача усилия от педали к вилке. При нажатии на педаль сцепления внедорожника УАЗ Патриот, происходит перемещение поршня в главном цилиндре, который толкает жидкость в рабочий. При поступлении жидкости в этот цилиндр, последний воздействует на вилку. Далее, наблюдается воздействие вилки на подшипник, а последний воздействует на пружину. Эта пружина является завершающим звеном, которая и перестает прижимать диск к маховому колесу, в результате чего происходит выключение сцепления.

Мы рассмотрим, как же регулируется рабочий цилиндр сцепления, а, точнее, его свободный ход штока или толкателя. Прежде чем приступить к регулировке, необходимо убедиться, что она действительно нужна. Для этого проводится проверка.

Схематичное расположение рабочего цилиндра в системе

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Регулировка хода

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.
С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.
После этого осуществляется регулировка свободного шага, приводя его к норме.
Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок

Детали и расходники:

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости

Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Этот внедорожник оснащен коробкой передач, принимающей крутящий момент мотора через однодисковое сцепление. В этой статье мы выясним, как осуществляется регулировка сцепления на Ниве Шевроле.

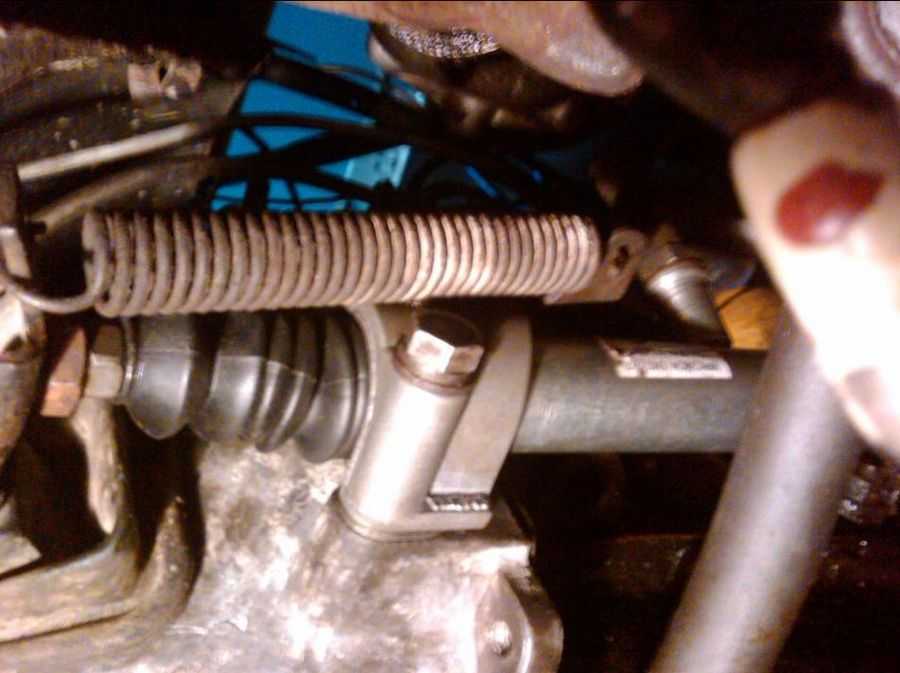

Для удобства работы отсоедините возвратную пружину 2 рис.

Для регулировки, удерживая регулировочную гайку 4, отверните на Затем, вращая регулировочную гайку 4, отрегулируйте необходимый свободный ход вилки 6, поворачивающейся относительно опоры 7. При этом будет обеспечен необходимый свободный ход выжимного подшипника 8.

По окончании операции затяните контрагайку 3, одновременно удерживая от проворота регулировочную гайку 4. Регулировка педали сцепления Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла.

Регулировка сцепления Шевроле Нива

Главный цилиндр сцепления Шевроле Нива соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

8.2 Регулировка педали сцепления

В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость

Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: В результате всего этого удастся снять кожух сцепления.

Детали и как отрегулировать сцепление на шевроле ниве Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления мм «от полика». Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ.

Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем. Работы по исключению дефекта были проведены совместно с поставщиком датчика. Вот коротко, что пишут о педали газа Что такое Е-газ.

Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя.

Ремкомплект главного цилиндра сцепления

Качество УАЗовских цилиндров сцепления оставляет желать лучшего. Некоторые автолюбители переделывали на ВАЗовские, более надёжные. От применения ремкомплектов я тоже отказался, так как проблем с ними не меньше. При дешевизне ремонта, срок работы отремонтированного ГЦС был от месяца до полугода.

открутите главный штуцер;
снимите стопорное кольцо;
выдавите в сторону стопора манжеты с поршнем;
протрите чистой тряпкой все детали и цилиндр внутри;
убедитесь, что его зеркало не поцарапано;

Сборка ГЦС

замените кольцевую манжету;
со стороны стопора поставьте поршень на место и установите стопор;
со стороны штуцера положите пластинку и 2 манжету;
вложите пружину и сжимая прикрутите штуцер.

Система сцепления Нива Шевроле

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.

Проверка технического состояния сцепления Нива Шевроле

Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Прокачка сцепления Нива Шевроле

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления Нива Шевроле

Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.

Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости

Выньте бачок из кронштейна и слейте из него жидкость

Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.

Снятие и установка главного цилиндра сцепления Нива Шевроле

Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка

Регулировка

Итоговым этапом возвращения работоспособности системе служит регулировка механизма. Чтобы отрегулировать узел, необходимо обеспечить полный ход толкателя, составляющий примерно двадцать пять миллиметров. Нажав педаль до упора, измеряются показатели сцепления. Должный показатель свидетельствует о правильном выполнении ремонтных работ. Если показатель ниже нормы 25, стоит первым делом проверить наличие гидравлической жидкости, состояние воздушных систем.

Возникновение любой неисправности ПГУ служит причиной срочного ремонта. Различные модели Камаза могут иметь немного отличающиеся строением, функционалом системы ПГУ. Самыми простыми считаются механизмы, установленные на 5320 — самом ходовом виде тягача-полуприцепа среди российского грузового автопрома.

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Механическая коробка на Шевроле Нива оснащёна сухим сцеплением с гидравлическим приводом.

Видео ниже расскажет о регулировке сцепления:

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления. Он регулируется ограничителем хода педали. Переведите рычаг в нейтральное положение.
Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Таким образом, перед выжимом сцепления, перемещение педали будет в пределах 25–35 мм. Работы целесообразно производить в смотровой яме или под подъёмником, если таковой есть.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

То есть гидравлическое сцепление компенсирует возможный износ накладок (фрикционных) автоматически.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.
