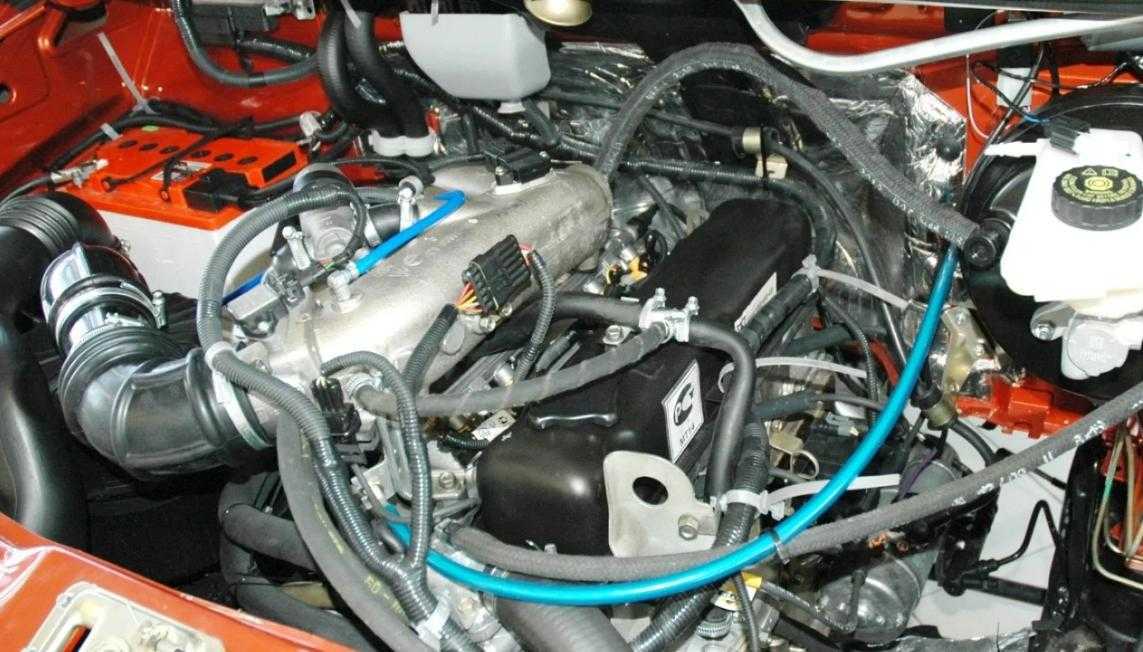

Неисправности и ремонт
Поскольку, новый силовой агрегат был выполнен на базе старого 406-го, то проблемы и ремонт остались прежними. Так, к основным неисправностям, которые встречаются у ДВС 405, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.
Рекомендуется, для ЗМЗ 405 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 405. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем. Если неисправность носит механический характер, то её легко устранить самостоятельно, а вот если проблема в ЭБУ или датчиках, то придётся совершить поездку в автосервис.
Так нужно ли переоформлять замену двигателя?
Исходя из трактовки нового закона выше, можно извлечь 2 главных вывода:
- так как номер двигателя записан в ПТС, а заменённый мотор имеет другой номер, то при проверке в ГИБДД этого документа обязаны отказать,
- но если регданные этого агрегата подлежат изменению в документах, то в ГАИ обязаны просто записать новые данные.
По состоянию на 2022 год это именно так и работает, но только в том случае, если двигатель стоит такой же модели, мощности и с такими же иными характеристиками. При замене мотора на аналогичный по этим параметрам, вам при регистрационных действиях просто должны вписать новый номер в ПТС
Кроме того, обратите внимание, что обязанности у вас специально менять регистрационные данные после замены нет – это может сделать, например, новый владелец автомобиля после вашей продажи ему машины. И именно так на практике чаще всего и происходит
Такое положение дел прямо диктует пункт 52 ППРФ №1764, который указывает, что:
- если замена двигателя не была связана с изменением конструкции, то на основании простого осмотра на площадке данные нового агрегата вносятся в базу и документы на авто,
- если же в результате замены формально есть признаки внесения изменения в конструкцию машины, то без экспертиз на соответствие безопасности таких изменений вам машину не переоформят.
Изменение конструкции в данном случае как раз происходит за счёт того, что вы ставите двигатель другой модели и/или отличных характеристик от вашей модели автомобиля. Причём, на практике 2022 года сотрудники ГИБДД отказывают в регистрации и в том случае, если, например, мотор ставился на вашу модель, но в вашей комплектации должен стоять совершенно другой по параметрам.
Экспертное мнение
Юрий Панченко
Автоинструктор, правозащитник, автор книг. Стаж 10 лет.
Существует еще одна возможность заменить двигатель на другой, не аналогичный ранее установленному, без регистрации внесения изменений в конструкции в ГАИ.
Все детали, из которых состоит автомобиль, перечислены в документе под названием «Каталог изделия». Ранее он назывался «Каталогом деталей и сборочных единиц». Перечисленные детали поступают на конвейер, и из них производится сборка автомобиля.
В каталоге могут быть приведены и двигатели, допустимые для установки на данную модель автомобиля. Если вы ставите на автомобиль мотор, упомянутый в Каталоге, то в силу п.77 регламента О безопасности колесных транспортных средств регистрировать в ГАИ замену двигателя как внесение изменений в конструкцию не нужно.
Задать вопрос
Как это проверяют сотрудники?
Всё очень просто. Номер двигателя, который выбит, как правило, на его блоке и, соответственно, указан в ПТС, содержит определённый набор букв и цифр. Возьмём для примера ниссановский знаменитый мотор-миллионник. На его корпусе будет выбит примерно следующее: VQ30DE999999.
При этом, данный код расшифровывается таким образом:
- первые буквы и цифры означают модель – в нашем примере это VQ30DE (серия моторов VQ объёмом 3 литра, произведённая для Европы),
- последние цифры (чаще всего без букв) – это уникальный серийный номер, в нашем примере – 999999.
Как видим, всё очень просто! Инспектор МРЭО ГИБДД на площадке смотрит, соответствует ли именно название модели агрегата указанному в ПТС. И возможен исход из 3 вариантов в данном сценарии:
- если совпадают и модель, и номер мотора, то на учёт поставят без каких-либо проблем,
- если модель совпадает, а номер другой, то сотрудник ГИБДД видит здесь признаки замены двигателя на аналогичный по модели и переоформляет машину с внесением нового номера в ПТС и базу данных,
- если же отличается даже модель мотора, то вам откажут в регистрационных действиях на законном основании.
По последнему варианту возможно проведение процедуры замены двигателя с внесением изменения в конструкцию автомобиля. Процесс этот долги и достаточно дорогой, но реальный для большинства «свапов».
Какой могла бы стать «ГАЗель»
Самый распространенный грузовик в России – «ГАЗель». С июля 1994 года путевку в жизнь получили более двух миллионов нижегородских «полуторок»! Одна из вечных тем дискуссий в интернете – машину «слепили из того, что было». Безудержной критике подвергается, в частности, применение двигателя ЗМЗ‑402 от «Волги». Авторы постов порой впадают в крайности – от необходимости в 90-х годах приобретения лицензии на иномарочный мотор, желательно дизеля, и вплоть до «кастрирования» двигателя КАМАЗ‑740 до двух-трех цилиндров.
Напомним, что машину создавали в начале девяностых в условиях жесточайшего финансового кризиса. К концу 1995 года средняя зарплата в России упала примерно до 34 % от дореформенного уровня, то есть по сравнению с январем 1992-го. Если ту зарплату перевести в доллары, то получится значительно меньше сотни «зеленых». Для сравнения, в 2013-2014 годах средняя зарплата в РФ была около 1000 долларов. Это просто наглядная и понятная иллюстрация к возможным разговорам о том, какой была, какая есть и какой могла стать «ГАЗель». Сейчас тоже не самые благополучные в финансовом плане времена, но в ту глубокую яму безденежья, в которой страна была тогда, нам уже не скатиться.
Теперь нужно купить :
- Коренные и шатунные вкладыши;
- Поршни с комплектом колец.
Расточив, моем детали керосином, выкручиваем четыре заглушки. В глухих резьбовых отверстиях не допустимо нахождение масла, тосола, мусора — т.к. жидкость не сжимается и резьба повредиться. Проверяем ГБЦ , т.е. плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки.
ГБЦ не лишне отвезти на шлифовку на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.
При сборке важно работать с чистыми руками и инструментами. Болты, гайки и т.д
с плохой резьбой заменяем на новые, лучше не экономить. Затягивать надо без усилий — резьба легко может сорваться, а процесс восстановления очень сложный. Не лишним будет промазать герметиком все прокладки, а места прикосновения с ними протереть обезжирить растворителем.
В итоге мотор при работе будет чистый, ничего не будет подтекать.
Ложем ГБЦ вставим упорные полукольца КВ антифрикционным слоем наружу.

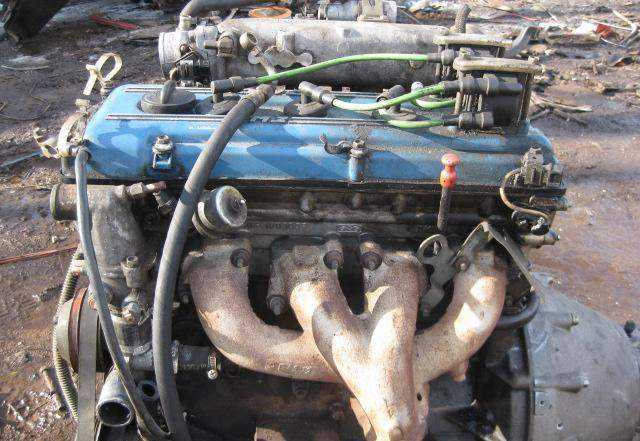

Как снять мотор змз 406
Устанавливаем автомобиль на смотровую яму или на подъемник
Работу по снятию двигателя производить в следующем порядке:
— открыть капот и снять его, отвернув четыре болта его крепления к петлям;
— слить охлаждающую жидкость из системы охлаждения, отвернув пробку на радиаторе и открыв краники на блоке цилиндров и отопителе. Снять пробку расширительного бачка;
— слить масло из картера двигателя и из коробки передач, отвернув пробки сливных отверстий. После слива масла пробки поставить на место и туго затянуть;
— снять аккумуляторную батарею;
— зацепить двигатель за грузовые проушины и натянуть цепь тали.
1. Отсоединить топливопроводы подачи и слива топлива
2. Снять аккумуляторную батарею.
4. Отвернуть шесть болтов 1 и снять передний брызговик 2 двигателя.
5. Слить жидкость из системы охлаждения двигателя.
6. Слить масло из картера двигателя.
7. Слить масло из коробки передач.
8. Снять радиатор системы охлаждения с электровентилятором и кожухом вентилятора.
9. Снять катушки зажигания.
10. Отсоединить штекерную колодку датчика фазы от жгута проводов
11. Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.
Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.
Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.
12. Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.
Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.
13. Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.
Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.
Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.
14. Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.
Затем вынуть трос акселератора из кронштейна вверх.
15. Отогнуть держатель троса акселератора и вынуть из него трос.
Отвести трос акселератора в сторону от двигателя.
16. Отсоединить провода от генератора. Нужно отметить штекера, чтобы не перепутать.
17. Отсоединить штекерную колодку 1 от регулятора холостого хода.
Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера
18. Отсоединить штекерную колодку 1 от датчика температуры воздуха. Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя.
19. Отсоединить провода от стартера.
20. Вывернуть гайку и отсоединить от крана шланг подачи масла к масляному радиатору.
21. Ослабить затяжку хомута и снять шланг слива жидкости из отопителя со штуцера радиатора отопителя.
22. Отвернуть гайку 1, снять датчик детонации 2 и отвести его вместе с проводом в сторону от двигателя.
23. Отсоединить штекерные колодки 1 от форсунок.
Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.
Отвести жгут проводов в сторону от двигателя.
24. Зацепить двигатель талью за проушины на выпускном коллекторе и кронштейне генератора.
25. Отвернуть гайку и отсоединить от штуцера на картере шланг слива масла из масляного радиатора.
26. Снять систему выпуска отработавших газов.
28. Снять картер сцепления.
Отвернуть по два болта с каждой стороны крепления усилителя картера сцепления к блоку цилиндров. Затем приподнять заднюю часть двигателя и снять усилитель, выведя его из-за средней тяги рулевой трапеции
30. Отвернуть с каждой стороны болт крепления кронштейна подвески двигателя к подушке.
31. Проверить, все ли шланги и электропроводка отсоединены от двигателя.
32
Осторожно вынуть двигатель вверх
Устанавливают двигатель в обратном порядке. При установке двигателя на подушки следить за тем, чтобы установочные штифты на подушках вошли в отверстия на кронштейнах двигателя, при этом должны совместиться отверстия под болты на кронштейнах и подушках.
Переоборудование новой Волги
Кроме установки под капот машины нового силового агрегата вместо привычного 406-го движка, внутреннее и внешнее оформление Волги также не остались без изменений:
- Решетка радиатора обзавелась оригинальным рисунком.
- Фары ближнего и дальнего освещения, изготовлены в виде капель.
- Появление пластиковых подкрылков.
- Капот, крылья и бампер получили новые очертания вследствие дизайнерских преобразований.
- Противотуманные фары современной конструкции.
- Накладки, украшенные хромированным покрытием.
- Дизайнерские вставки, изготовленные из пластика черного цвета.
- Новое расположение багажника стало более удобным для размещения грузов и багажа.
- Современный дизайн и форма дверных ручек и замков, позволяющие закрывать дверцы надежно и без привычного шум
Некоторые изменения коснулись и салона автомобиля, которые превратили «Волгу» в более комфортабельное и уютное авто:
- Установка руля новой модификации с добавочной функцией управления аудиосистемой.
- Положение нового руля теперь можно изменять в зависимости от пожелания водителя.
- Заменена обшивка салона в соответствии с базовой комплектацией Крайслера.
- Изменениям подверглись также стиль и форма кресел и их спинок с подголовниками, что привело к большему комфорту для водителя и пассажиров.
Recommendations
Comments 26
Victor Reinz 61-36670-00, себе такую ставил, пробег хоть и малый, но пока нареканий нет
Я триалли ставил, проблем небыло
Очистить поверхности блока и ГБЦ до идеала. Проверить геометрию. При необходимости отдать на фрезеровку. Прокладку с паронитом обтянуть сразу после первого прогрева. Разумеется, динамометрический ключ всегда.
На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))
только вот не на каждый мотор она встает без манипуляций
На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))
Если евро 3. Или две металлических, мне тупо дорого было.
На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))
Очень разные затраты труда и времени снять на 402 коромысло, и снять на 406 распредвалы
На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))
Так и обычная прокладка на 406 нормально ходит, а металлопакетом от E3 можно и мотор уложить
уже 3года металлопакет Е3 и все отлично, уложить можно если без головы собирать…
Я отъездил с ней около 30.000 км и потом у меня поршень достал до ГБЦ)))
Именно поэтому у меня установлено 2 таких прокладки, но даже 2 таких по все равно тоньше одной металлоазбестовой.
Я решил эту проблему более координально) Перешел на поршневую Е3
Очистить поверхности блока и ГБЦ до идеала. Проверить геометрию. При необходимости отдать на фрезеровку. Прокладку с паронитом обтянуть сразу после первого прогрева. Разумеется, динамометрический ключ всегда.
На 406 нет необходимости протягивать прокладку ГБЦ повторно
Кто отменил законы физики? )) Я не ленился и после первого запуска двигателя повторно прошёлся по болтам ГБЦ. Тянулись почти по трети оборота. Но самое главное, что легко тянулись. Т.е. паронит подсел.
Ни кто, но это могли уже учесть при проектировании
Как можно просчитать на прокладку стороннего производителя? Ведь завод не обеспечивает таким сервисом нас (снабжение оригинальными запчастями фирменных магазинов). Я уже привык паронит обтягивать второй раз сразу. И выхлоп и ГБЦ. Когда обтягиваешь, впечатление, что откручено совсем. Себе ставил на 409 евро 2 прокладку ESRA, ЕВРО-2 (нержавеющая сталь под ГБО) EG2032ST
Просчитывается на прокладке соответствующей конструкторской документации.Нормальные прокладки соотвествуют ей
На прокладках не пишут «нормальная». Хотите — не обтягивайте. Посчитаете потом затраты труда. Я поделился фактическим опытом: паронит после первого прогрева двигателя тянулся очень легко.
Запчасти надо в проверенных магазинах брать)А что их считать? 1 раз затянул и все, у меня проблем с прокладками ГБЦ на 406 не было, пока не поставил Е3 прокладку
Замена ноуската на Audi A4
Установка ТСУ с блоком согласования на Mercedes-Benz GLK x204
Кузовной ремонт Opel Astra
Замена переднего ступичного подшипника на Toyota Hilux 2013г.
Замена цепи ГРМ, со снятием ДВС на Audi Q7 4.2TDI 2008г.
Снятие и установка двигателя ЗМЗ-406
Перед отсоединением шлангов и электрических проводов рекомендуется их промаркировать, чтобы не перепутать при сборке. Двигатель из автомобиля вынимается вверх. Для снятия двигателя необходима таль или другое подъемное устройство грузоподъемностью не менее 300 кг. Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду.
1. Отсоединить топливопроводы подачи и слива топлива.
2. Снять аккумуляторную батарею.
3. Снять капот.
4. Отвернуть шесть болтов 1 и снять передний брызговик 2 двигателя.
5. Слить жидкость из системы охлаждения двигателя.
7. Слить масло из коробки передач.
8. Снять радиатор системы охлаждения с электровентилятором и кожухом вентилятора.
9. Снять катушки зажигания.
|
10. Отсоединить штекерную колодку датчика фазы от жгута проводов. |
11. Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2. Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3. Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку. |
|
12. Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов. Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки. |
13. Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера. Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки. Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала. |
|
14. Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад. Затем вынуть трос акселератора из кронштейна вверх. |
15. Отогнуть держатель троса акселератора и вынуть из него трос. Отвести трос акселератора в сторону от двигателя. 16. Отсоединить провода от генератора. |
17. Отсоединить штекерную колодку 1 от регулятора холостого хода. Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.
18. Отсоединить штекерную колодку 1 от датчика температуры воздуха. Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя.
19. Отсоединить провода от стартера.
20. Вывернуть гайку и отсоединить от крана шланг подачи масла к масляному радиатору.
21. Ослабить затяжку хомута и снять шланг слива жидкости из отопителя со штуцера радиатора отопителя.
22. Отвернуть гайку 1, снять датчик детонации 2 и отвести его вместе с проводом в сторону от двигателя.
23. Отсоединить штекерные колодки 1 от форсунок. Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей. Отвести жгут проводов в сторону от двигателя.
24. Зацепить двигатель талью за проушины на выпускном коллекторе и кронштейне генератора.
25. Отвернуть гайку и отсоединить от штуцера на картере шланг слива масла из масляного радиатора.
26. Снять систему выпуска отработавших газов.
27. Снять коробку передач.
28. Снять картер сцепления.
29. Отвернуть по два болта с каждой стороны крепления усилителя картера сцепления к блоку цилиндров. Затем приподнять заднюю часть двигателя и снять усилитель, выведя его из-за средней тяги рулевой трапеции.
30. Отвернуть с каждой стороны болт крепления кронштейна подвески двигателя к подушке.
31. Проверить, все ли шланги и электропроводка отсоединены от двигателя.
32
Осторожно вынуть двигатель вверх. Устанавливают двигатель в обратном порядке
При установке двигателя на подушки следить за тем, чтобы установочные штифты на подушках вошли в отверстия на кронштейнах двигателя, при этом должны совместиться отверстия под болты на кронштейнах и подушках.

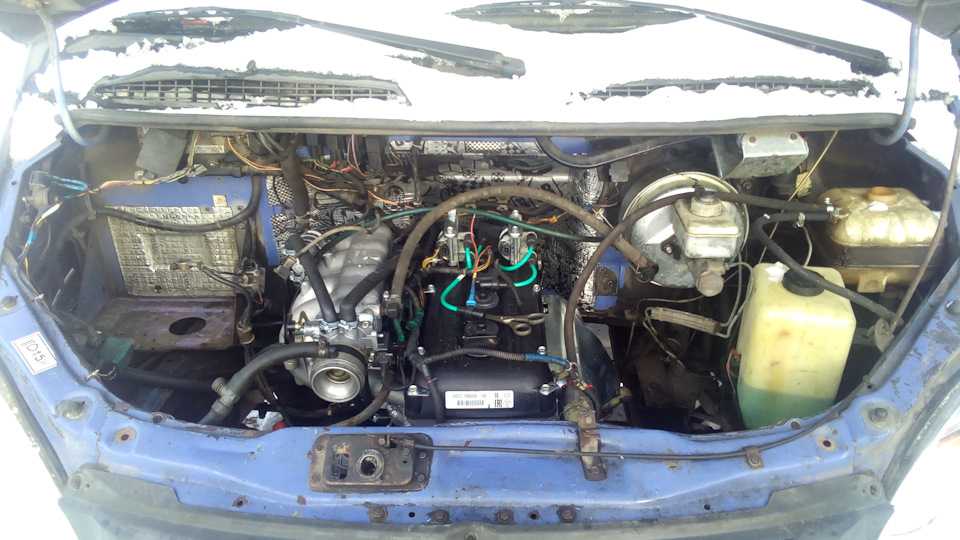

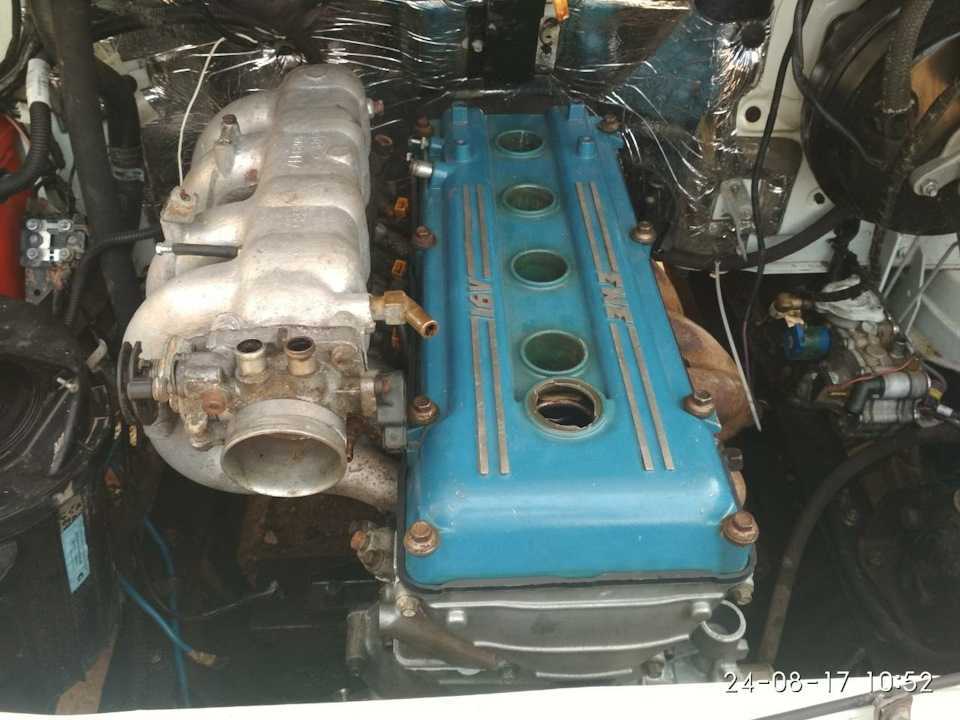

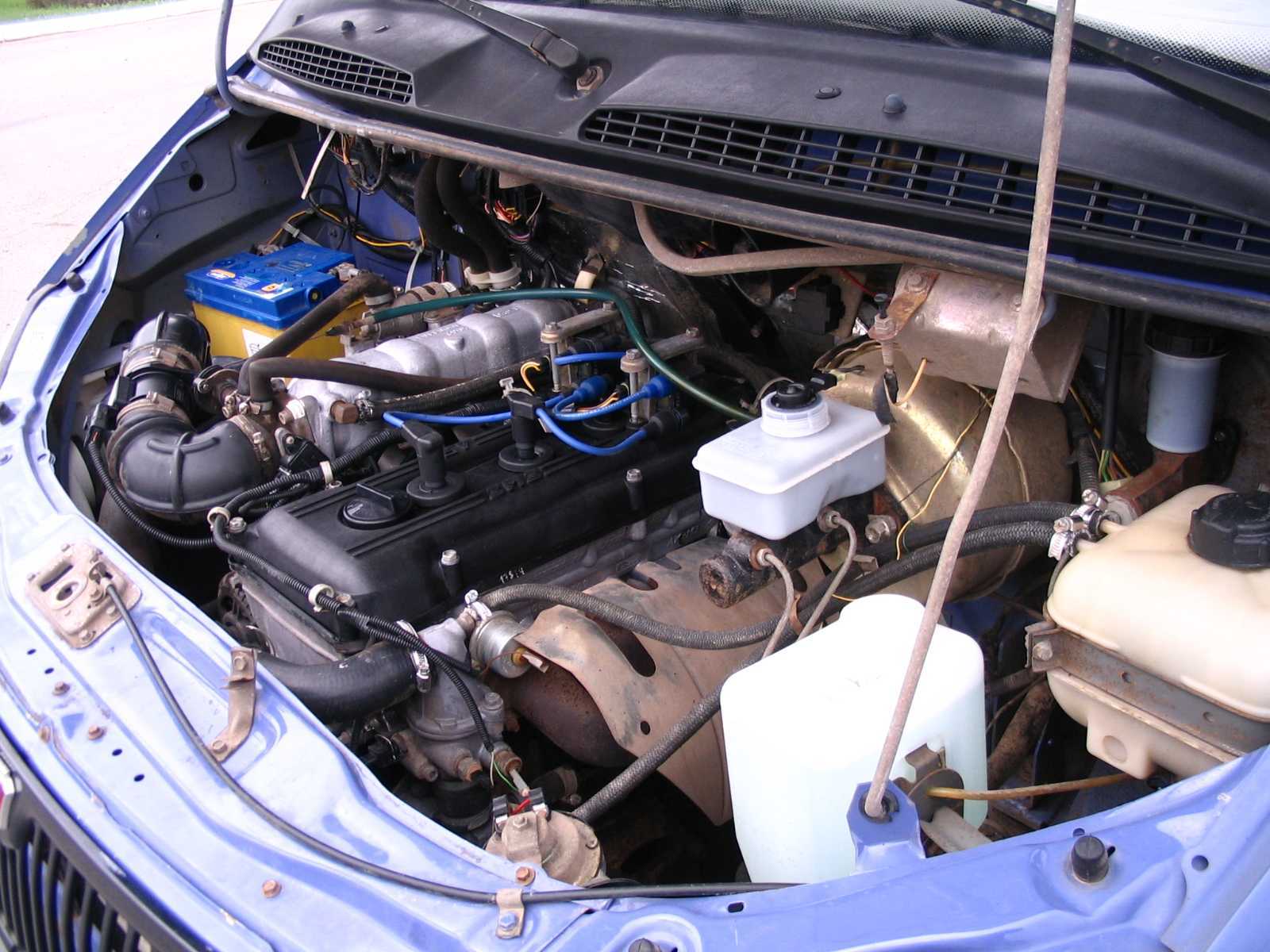

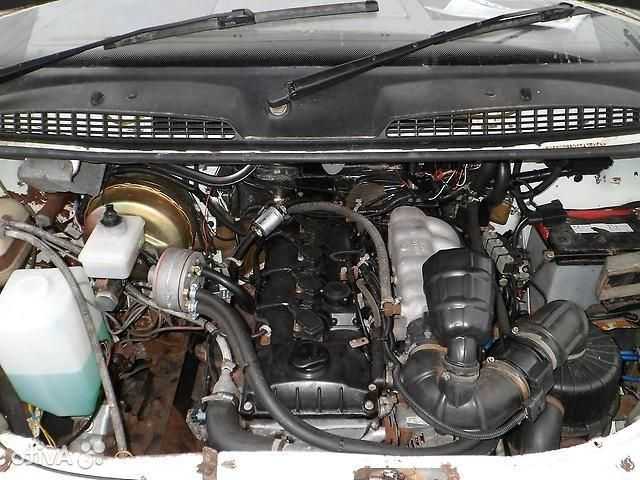

GAZ Gazelle ЭВАКУАТОР › Logbook › мотор!ЗАМЕНА 4216 на 406i
привет всем! стоял на моем авто с завода 4216 и с первого дня я понимал что он живой и ездит, но ездить ему не долго еще)) главные проблемы были: 1 стук клапанов дикий! 2 поддымливание на высоких оборотах 3 повышенные обороты(как трактор работал) 4 периодически загоралось давление масла 5 жор масла
искал варианты, курил форумы, в итоге решил пробовать вариант покупки волги с 406м инжектором или ну если очень повезет 405 шло время, искал варианты в инете, но цены какте то космические, б\у моторы с переборки по 45тр и выше, новый1 мотор 405 115тр волги тоже или звонишь, она продана или «разборщики» ее уже забрали на разборку нашел даже контакты с одной из штрафстоянок, на вопрос про водгт и газели на запчасти мне ответили «у нас есть кому эти машины отдавать»
пришел день Х звонит мне Саня magistron и говорит есть волга 3102 2006 года с 406 инжектором и пробегом родным 60-70т км и цена не высокая на след день едем смотреть, с виду волга так себе, там бито, там ржаво, тут притерто, но МОТОР, мотор сухой, ровный слой пыли на нем, Завели с пол тыка, при том что машина год стояла, он прочихался, прокашлялся и через 3-5 минут, заурчал как котенок, ровненько, без вибраций вобще
забираем волгу, на след день начинаем менять
при переделке пришлось многое переделывать, в частности 1 траверса мотора 2 проводка мотора 3 выхлопная система 4 подача топлива и обратка
я слышал много о 4216, в частности что он супер тяговый и достаточно шустрый, про экономность тоде слышал, что кто то в 13-15 литров укладывается, но у меня 22-25 было почему то
новый мотор 406 инжектор, меня порадовал, он оказался как раз более тяговый чем мой старый 4216 при том что у меня эвакуатор, ехать он не стал хуже, а наоборот… сошелся на мысли что мой старый 4216 был труп!
Источник
Установка
Если снималось зубчатое колесо коленчатого вала, напрессовать его на коленчатый вал, установить уплотнительное кольцо и втулку.
Установить шпонку 1 в паз на коленчатом валу.
Повернуть коленчатый вал так, чтобы метка 3 на зубчатом колесе коленчатого вала совпадала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение в.м.т.
Установить успокоитель цепи 4, но болты 5 крепления успокоителя не затягивать.
Одеть цепь 6 на зубчатое колесо коленчатого вала, предварительно смазав ее моторным маслом.
Надеть цепь на ведомое зубчатое колесо 1 и установить его на промежуточный вал 2 так, чтобы установочный штифт колеса вошел в отверстие промежуточного вала.
При этом метка 4 на зубчатом колесе должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.
Установить ведущее зубчатое колесо промежуточного вала так, чтобы установочный штифт его вошел в отверстие на ведомом зубчатом колесе.
Завернуть два болта крепления зубчатых колес промежуточного вала, подложив под них стопорную пластину.
Болты затянуть моментом 22–25 Нм (2,2–2,5 кгс·м) и зафиксировать их, загнув края стопорной пластины на грани головок болтов.
После установки цепи не поворачивать промежуточный и коленчатый валы.
Нажав на башмак натяжителя, натянуть цепь и проверить совпадение меток на зубчатых колесах и блоке цилиндров.
Затянуть болты крепления успокоителя цепи.
Смазать верхнюю цепь моторным маслом и затем одеть ее на ведущее зубчатое колесо промежуточного вала, пропустив в отверстие в головке блока.
Если зубчатое колесо 2 установлено на распределительном валу, отвернуть болт 1 и снять колесо 2 с распределительного вала.
Одеть цепь на зубчатое колесо 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установить на него зубчатое колесо 2 с надетой на него цепью.
При этом штифт 8 распределительного вала должен войти в отверстие зубчатого колеса. Завернуть болт 1.
Поворачивать распределительный вал нужно ключом за четырехгранник на распределительном валу.
Затем, слегка повернув распределительный вал против часовой стрелки, натянуть цепь.
Промежуточный и коленчатые валы при этом поворачиваться не должны.
Метка А должна совпасть с верхней плоскостью головки блока.
Отвернуть болт 6 и снять зубчатое колесо 4 с впускного распределительного вала.
Надеть на колесо 4 цепь и установить колесо 4 с цепью на распределительный вал, слегка повернув при этом распределительный вал по часовой стрелке.
Штифт 5 распределительного вала должен войти в отверстие зубчатого колеса.
Слегка повернув распределительный вал против часовой стрелки, натянуть цепь.
Метка А на зубчатом колесе 4 должна совпасть с верхней плоскостью головки блока.
Остальные валы при этом поворачиваться не должны.
Завернуть болт 6.
Затянуть болты 1 и 6 моментом 46–74 Нм (4,6–7,4 кгс·м), удерживая распределительные валы от поворота ключом за четырехгранники.
Установить успокоитель 3, протолкнув его в отверстие в головке блока.
Установить успокоитель 7.
Установить крышку цепи и водяной насос.
При этом на поверхности крышки, прилегающие к блоку цилиндров и головке блока, нанести тонким слоем герметик «Гермесил» или подобный ему.
При установке крышки цепи следить за тем, чтобы не повредить сальник коленчатого вала.
Установить гидронатяжители верхней и нижней цепей.
Установить шкив коленвала.
Завернуть храповик и затянуть моментом 104–128 Нм (10,4–12,8 кгс·м), удерживая коленчатый вал от проворота, вставив отвертку в зубья венца маховика и уперев ее в установочный штифт картера сцепления.
При затяжке храповика шкив маховика напрессовывается на коленчатый вал.
Провернуть за храповик коленвал на два оборота и установить в положение в.м.т. поршня 1-го цилиндра. Проверить совпадение меток.
Установить переднюю крышку головки блока, нанеся на поверхность крышки, прилегающей к головке блока, слой герметика «Гермесил».
Затянуть болты крепления крышки моментом 12–18 Нм (1,2–1,8 кгс·м).
Устанавливаем все детали в обратном порядке.
