Как проверить стартер мультиметром: как проверить якорь стартера

Якорь

Для контроля исправности якоря необходимо напряжение 12 Вольт с АКБ. Питание подается сразу к стартеру. Если устройство срабатывает, можно говорить о его исправности. В случае отказа в работе имеет место проблема со щетками или самим устройством. Для понимания причин нужно разобрать узел и проверить каждый элемент с помощью мультиметра.

К главным неисправностям якоря относится пробой в обмотке, КЗ между витками или отпаивание выводов. Для проверки используется мультиметр, ППЯ или обычный осмотр соответственно. КЗ легко определить визуально по ряду симптомов — появление металлической стружки и сгорание ламелей. Если ничего не предпринимать возможны более серьезные последствия — повреждение щеток и неисправность стартера. Глубина между проточками должна составлять от 0,5 мм и ниже.

Виды и конструкция реле электростартера

Различается три вида реле:

Блокировочное. Оно как бы предотвращает запуск устройства при начале работы двигателя.
Разгрузочное. Этот тип преобразует минимальную подачу тока в стабильные места.
Втягивающее реле стартера или тяговое. Оно в основном крепится на сам стартер.

Не все устанавливают на своем автомобиле блокировочное и разгрузочное, так как важной роли они не играют. Но вот последний вид обязан быть, ведь без него мотор просто не заработает

Главные функции электромеханического реле:

Замыкать и удерживать тропинку между плюсом и его основной частью.
Отключить механизм запуска по определенному времени.
Равномерная подача питания на основной узел электростартера.

Во внутренней конструкции находятся две основные катушки со своей серединкой. Вы также увидите корпус со штоком, который втягивает реле, а с другой стороны — пружину и крышку с двумя болтами. Один из них соединен с плюсом с помощью контактов. Сердечник из металла передвигается внутри двух обмоток (этих катушек), которые втягивают и удерживают его.

Благодаря втягиванию, он жмет в динамический электрод, в окончании которого зафиксирована подпружиненная красновато-желтая контактная пластинка. В окончании хода якоря (по-другому его называют «сердечник») пластинка жмется к «пятакам» болтов, запирая краткую линию — вместе с первым в другой, а затем — в щетки электростартера.

Если такое положение просто не генерирует, то оно выступает из конца металлического корпуса. Тогда одна из катушек начинает получать энергию тока, а после уходит под него, вытягивая край.

Шатаясь в оси, низший ее край выставляется вперед — вынося, посредством поводковой муфты, бендикс (шестерню вместе с муфтой беспрепятственного хода) в сцепление вместе с зубьями в венце маховика. Если это действие совершается, слышен стальной стук, либо происходит щелканье.

Как проверить или прозвонить стартер – проверяем на автомобиле и в снятом состоянии

Здравствуйте, уважаемые автолюбители! Как бы то ни было, а начатое дело нужно доводить до конца. Когда стартер авто не прокручивает, а аккумуляторная батарея заряжена, не остается ничего другого, как прозвонить стартер.

Проверка стартера, дело вовсе не сложное, однако, не все автовладельцы знают, как проверить стартер в условиях гаража. Проверка стартера включает в себя несколько основных этапов:

проверка работоспособности стартера;
проверка тягового реле;
проверка целостности обмоток и состояния щеток;
проверка бендикса.

Как проверить, работает ли стартер?

После того, как вы сняли стартер, аккуратно зажмите его в тиски. Здесь главное не переусердствовать – одно неверное движение, и устройство будет повреждено. Приготовьте несколько проводов с маленьким сопротивлением.

Это могут быть, например, провода зарядки аккумуляторной батареи. Провода соедините с нижней клеммой и корпусом стартера, а провод, который идет от корпуса, соедините с «плюсом» и «минусом» аккумулятора. Таким образом, вы проверите его работоспособность – если стартер исправен, то начнет вращаться. Скорее всего, вам придется заменить тяговое реле.

Проверяем элементы стартера: обмотки и щетки

Как проверить работоспособность стартера, если он не вращается? В этом случае вам нужно произвести проверку щеток и обмоток стартера.

Для проверки щеток воспользуйтесь 12-вольтовой лампочкой с двумя проводами. Провода соедините к щеткодержателю и к массе. Если лампочка загорится – целостность щеток нарушена, и, соответственно, нужно заменить щетки.

При помощи все той же лампочки проверьте обмотки стартера, присоединив один провод к корпусу стартера, а другой – к выводу обмотки. Не забывайте, что перед тем, как проверить снятый стартер таким образом, его нужно подключить к аккумулятору. Для проверки на межвитковое замыкание якоря воспользуйтесь специальным стендом.

Если во время проверки вы выявили неисправность, просто замените вышедшие из строя детали и элементы, и работа стартера нормализуется.

Бендикс не крутит – продолжаем проверку стартера

Если стартер включается, однако двигатель не прокручивает, готовьтесь решать проблемы с бендиксом, который, скорее всего, придется заменить. Некоторые умельцы ремонтируют бендиксы, за исключением такой неисправности, как трещина в его корпусе.

Но, если у вас не эксклюзивный стартер, то проще будет купить бендикс в магазине и поменять его. Тем не менее, причины пробуксовки бендикса мы с вами знать должны:

высохла или загустела смазка;
ослабли пружины;
произошло уменьшение диаметра роликов (так называемый, диаметральный износ);
либо ролики износились односторонне и на них появились натертые плоские грани.

Прежде, чем отправляться в магазин за новым бендиксом, снимите и прихватите с собой старый, чтобы не приобрести абсолютно ненужную деталь.

Как проверить, работает ли стартер, когда он крутится очень тяжело, а фары горят тускло? В первую очередь обратите внимание на то, какое напряжение выдает аккумулятор. Если оно окажется нормальным, проверьте состояние всех контактов. Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями

Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями

Если оно окажется нормальным, проверьте состояние всех контактов. Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями.

Бывает, что стартер крутится медленно, но лампочки горят достаточно ярко. Это может свидетельствовать о выходе из строя тягового реле. Оно подлежит замене, если при касании «плюсом» нижней клеммы тягового реле он вдруг начнет легко крутиться.

Если он будет крутиться так же медленно, как и раньше – дело в стартере. Самая распространенная проблема – плохое прилегание щеток к коллектору, из-за чего они сильно искрят, а коллектор очень загрязняется.

Если вы до сих пор не уверенны в своих силах и не знаете, как проверить стартер, видео от мастеров, несомненно, придет вам на помощь. Но помните, что одного только видео урока может быть недостаточно.

Так как, разбирая стартер, важно обращать внимание и на запах. Если перед тем, как проверить исправность стартера, разбирая его, вы почувствуете запах гари – можете даже не продолжать дальнейшую проверку, а смело отправляться за покупкой нового стартера

Ну вот, пожалуй, и все

Теперь вы знаете, как проверить работу стартера в условиях гаража и сможете выполнить ее самостоятельно

Ну вот, пожалуй, и все. Теперь вы знаете, как проверить работу стартера в условиях гаража и сможете выполнить ее самостоятельно.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

https://youtube.com/watch?v=2AgwvzkRuoI

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Основные неисправности

Как правило, стартер большей частью выдаёт неполадки следующего типа:

выходит из строя тягущее реле, вращающее якорь электродвигателя;
сгорает обмотка, коленвал автомобиля не прокручивается;
ослабли, разъелись, оборвались электрические соединения;
стартер продолжает работать после запуска ДВС.

Последний симптом указывает также на неправильное положение стартера, что легко исправляется подтягиванием фиксационных болтов. Ещё одна характерная неисправность, которая быстро исправляется — окисление клемм. В этом случае надо зачистить соединения мелкой наждачной бумагой, и заново запустить двигатель.

Грязная зона вокруг аккумуляторных клемм ухудшает поступление электрического тока. Это одна из распространённых причин неисправности стартовой системы автомобиля. Если слой ржавчины заметен невооружённым глазом вокруг одной или обеих клемм АКБ, нужно срочно очистить их раствором пищевой соды и воды, а также пройтись мелкой шкуркой. Вот как это делается подробно:

в небольшой ёмкости тщательно перемешать 30 г пищевой соды со стаканом воды, лучше дистиллированной;
аккуратно отсоединить клеммы от батареи;
очистить верхнюю часть аккумулятора тряпкой, погруженной в раствор — чистящее средство не должно просочиться внутрь АКБ;
высушить поверхность салфетками или феном;
вывернуть крышки банок, проверить уровень электролита — при необходимости добавить воду до верха заливных колец;
очистить лоток, в котором находится АКБ;
подсоединить клеммы, повторно завести мотор.

Но что делать, если выявить причину с первого раза не получается.

Диагностика стартера

Стартер — основной узел системы запуска автомобильного двигателя, при пуске раскручивающий его коленчатый вал. Несмотря на то что по сравнению с прочими узлами и модулями двигателя технологическое использование стартера носит кратковременный характер, с уверенностью можно утверждать, что данный агрегат — один из наиболее важных агрегатов в двигателе автомобиля. Как и в любых других системах и узлах двигателя, в системе запуска двигателя со временем также происходит естественный износ, что логичным образом приводит к её некорректной работе. Стартер — наиболее важный её узел. Поэтому, во избежание выхода его со строя, при малейшем сбое в работе хотя бы одного из его компонентов, необходимо безотлагательно определить неисправности стартера путём его диагностики.

Процедура диагностики заключает в себя демонтаж стартера, осмотр и определение возможных поломок, установление причины поломки. После необходимого ремонта следует обратный монтаж в двигатель.

Принцип работы стартера и его устройство

Стартер – это электродвигатель с приводом, обеспечивающим его соединение с ротором двигателя. Через него устройство раскручивает мотор внутреннего сгорания.

Поршневая группа приходит в движение, происходит компрессия и воспламенение топливной смеси в камере сгорания. После этого двигатель начинает работать самостоятельно.

Современные стартеры достаточно просты по устройству.

Они состоят из нескольких деталей:

Корпус с обмотками статора.
Носок корпуса (не на всех моделях).
Бендикс.
Ротор.
Втягивающее реле.
Щеточный узел.
Задняя крышка.
Вилка.
В некоторых моделях также имеется редуктор, увеличивающий скорость вращения шестеренки бендикса.

Устройство стартера.

Чтобы завести мотор, первым делом водитель включает стартер поворотом ключа в замке зажигания, запуская следующую цепь процессов:

При замыкании контактов на замке, в него подается ток на втягивающее реле стартера.
В реле возбуждается магнитное поле, которое втягивает в корпус шток, сжимая при этом пружину.
На конце штока находится контактная пластина из меди, с силой прижимающаяся к медным контактам, один из которых подсоединен к обмоткам электродвигателя стартера, а второй – непосредственно к плюсовому выводу аккумулятора.
При замыкании контактов на обмотки подается ток и ротор стартера приводится во вращение.
Одновременно с замыканием контактов, втягивающее реле с помощью вилку выдвигает вперед бендикс, шестеренка которого входит в зацепление с зубцами на венце маховика. Маховик раскручивается, поршни приходят во вращение и двигатель запускается.
Чтобы после начала работы двигателя стартер не стал тормозить двигатель, бендикс имеет устройство, позволяющее вращаться ему только в одном направлении, проскальзывая в другом. Это позволяет маховику свободно крутиться, обгоняя вращение бендикса.
После выключения стартера поворотом ключа, подача тока на обмотки реле прерывается, магнитная сила исчезает. Шток возвращается в обычное положение под воздействием обратной пружины, что приводит к размыканию питающих контактов стартера и выводу шестеренки бендикса из зацепления с венцом маховика.

Снятие стартера для проверки на факт неисправности

Большая часть проверок проводится на демонтированном механизме, ведь он находится в неудобном месте и не позволяет автовладельцу проводить измерения. Для разных моделей принцип снятия устройства различается, но общий алгоритм имеет такой вид:

убедитесь в отключенном зажигании;
отбросьте «минус» с АКБ;
снимите «плюс» с источника питания;
отсоедините провода с аккумулятора;
выкрутите крепежные винты (число может меняться);
демонтируйте некоторые узлы, если они мешают достать устройство.

При возникновении трудностей лучше использовать инструкцию, которую приводит производитель. Для удобства демонтаж проводится с нижней стороны, а после снятия можно приступать к работе.

Что отрицательно влияет на работоспособность стартера

Как правило, проблемы со стартером возникают в зимнее время. При отрицательных температурах ему приходится испытывать крайне высокие нагрузки. Если устройство старое, оно просто отказывается функционировать, что неудивительно, ведь оно воспринимает большую токовую нагрузку, которая равна 450 амперам. Данная величина тока обуславливает отдельные распространенные поломки стартера, куда относится подгорание контактов на реле описываемого устройства. В данном случае идет речь об оплавлении проводов, которые подсоединяются к мотору статора и «плюсу» аккумуляторной батареи.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Алгоритм проверки стартера на двигателе

Итак, какова самостоятельная диагностика, чтобы стартер неожиданно не отказал в самое неподходящее время:

Включенное зажигание не вызывает вращения стартера. Возможно, что рычаг селектора не стоит на «парковке» или «нейтрали».
Проверить, целы ли провода, надежно ли они прикреплены к клеммам на стартере. Выяснить, насколько заряжена аккумуляторная батарея.

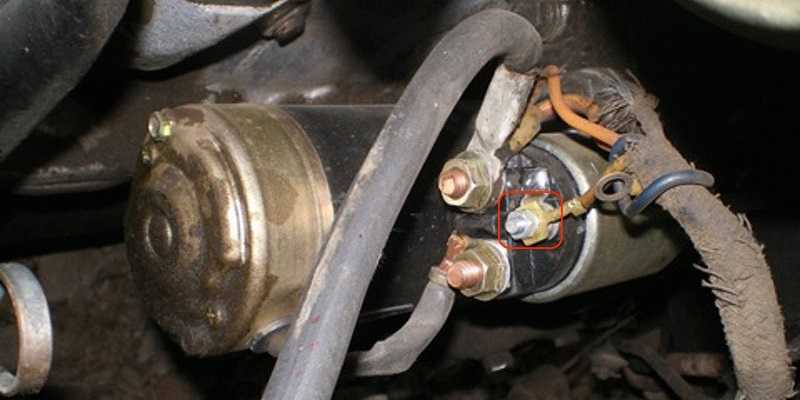

При включенном зажигании стартер не крутится, но при этом «щелкает» тяговое реле, даже если батарея полностью заряжена. Это признаки того, что неисправны контакты на стартере или реле. Отсутствие щелчков сигнализирует о поломке тягового реле или обрыве в нем электрической цепи.
При медленном вращении двигателя стартером следует замерить напряжение на аккумуляторе мультиметром, возможно, что оно меньше 12 В.

Использование мультиметра для проверки стартера

Более тщательный контроль этого узла предполагает:

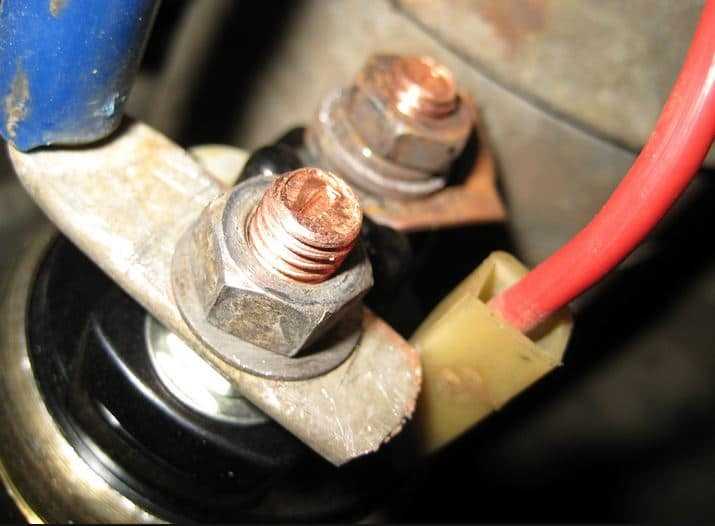

Красный провод мультиметра подсоединяется к плюсу втягивающего реле, а черный – на массу автомашины. Если реле исправное, то при включении ключа зажигания на дисплее прибора высветятся 12 В и будут слышны щелчки.
Целостность щеток можно проверить лампочкой 12 В, если соединить ее напрямую с держателем и массой щеток. В случае загорания лампочки – щетки не в порядке и требуют замены.
Исправность обмотки якоря можно прозвонить мультиметром, чтобы измерить величину сопротивления «корпус-обмотка». Для этого прибор переводится в режим омметра, и проверяемый участок цепи подсоединяется к его выходным клеммам. При исправной обмотке величина ее сопротивления будет нулевой.

О том, как пользоваться мультиметром, рассказывается в многочисленных видео в интернете.

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Это интересно: Какие глупые ошибки совершают водители при поворотах?

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Перед тем, как начинать ремонт, нужна проверка стартера. Ее можно выполнить своими руками либо с помощью стенда для проверки генераторов.

Стенд для диагностики генераторов

Как проверить втягивающее реле

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.
Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1…3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3…5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Симптомы поломок стартера и их диагностика

Для того чтобы проверка стартера на неисправности оказалась эффективной и полезной, при диагностике крайне важно подойти к осмотру агрегата самым предметным образом. Дабы не упустить из виду наиболее распространённые случаи его поломок, давайте систематизируем варианты выхода стартера со строя, а также их возможные причины

Итак:

При запуске стартера наблюдается либо вялое прокручивание его якоря, либо вообще отсутствует какая-либо динамика двигателя. Скорее всего, суть проблемы не в поломке устройства, а в аккумуляторной батарее и её клеммах (окисление полости клемм, ослабление зажимов на клеммах, частичная или полная разрядка батареи аккумулятора);
При включении зажигания стартер либо вообще не реагирует, либо начинает прокручивать якорь с заметным усилием. При этом аккумуляторная батарея заряжена полностью. В этом случае могут быть несколько вариантов: подгорание коллектора, замыкание между пластинами коллектора, механический износ втулок якоря, межвитковое замыкание обмотки, банальный износ электрических щёток. Необходима тщательная диагностика;
При запуске стартера чувствуется вращение его якоря, но при этом совершенно отсутствует какое-либо вращение коленчатого вала двигателя. Наиболее вероятно, причина неисправности заключается в поломке буферного (либо поводкового) кольца муфты стартера;
После того как двигатель уже запущен, стартер не отключается. Вполне возможно, произошло заедание рычага привода стартера, заедание или слипание тягового реле, выход из строя возвратной пружины замка зажигания автомобиля;
При запуске стартера слышатся резкие шумы, ярко выраженное скрежетание, гул, скрип, иные несвойственные нормальной работе устройства звуки. Ищем причину в повреждении зубчатого привода стартера, повреждении венца маховика, износе втулок подшипников.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

не производить непрерывный старт двигателя длительностью более 15 секунд;
при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Неисправность стартера ВАЗ, что к ним относится.

К неисправностям стартера ВАЗ относятся потеря мощности, вращение якоря стартера без вращения коленвала, отсутствие вращения вала якоря при включении стартера, не выключение стартера после отключения питания втягивающего реле, а так же треск в районе стартера при включении.

Неисправность стартера ВАЗ, при которой происходит потеря мощности. То есть когда аккумуляторная батарея заряжена, а число оборотов коленвала низкое возможны следующие неисправности: 1) Плохой контакт на клеммах АБ, 2) Разряжен аккумулятор 3) Плохой контакт в соединениях проводов на втягивающем реле, 4) Плохое соединение с массой автомобиля, 5) Подгорание контактов втягивающего реле 6) Ослабление крепления стартера 7) Износ втулок, разрушение подшипников якоря стартера 8)Износ или зависание щёток коллектора 9) Пробой изоляции статора или якоря 10) Обрыв или витковое замыкание обмотки якоря.

Как проверить обмотку стартера

Обмотку статора стартера можно проверять дефектоскопом или лампочкой 220 В. Принцип такой проверки будет схож с проверкой щеток. Лампочку до 100 Вт подключаем последовательно между обмоткой и корпусом статора. Один провод крепим на корпус, второй к выводу обмотки (с начала к одному, затем к другому) – загорается, значит есть пробой. Нет такой контрольки — берем омметр и замеряем сопротивление — должно быть около 10 кОм.

Обмотка ротора стартера проверяется точно таким же образом – включаем в сеть 220В контрольку и одним выводом прикладываем к пластине коллектора, а другим на сердечник – загорается, значит требуется перемотка обмотки или полностью замена ротора.
