Как правильно ставить распредвалы на 406 двигатель

Транспортир змз 406, мой вариант

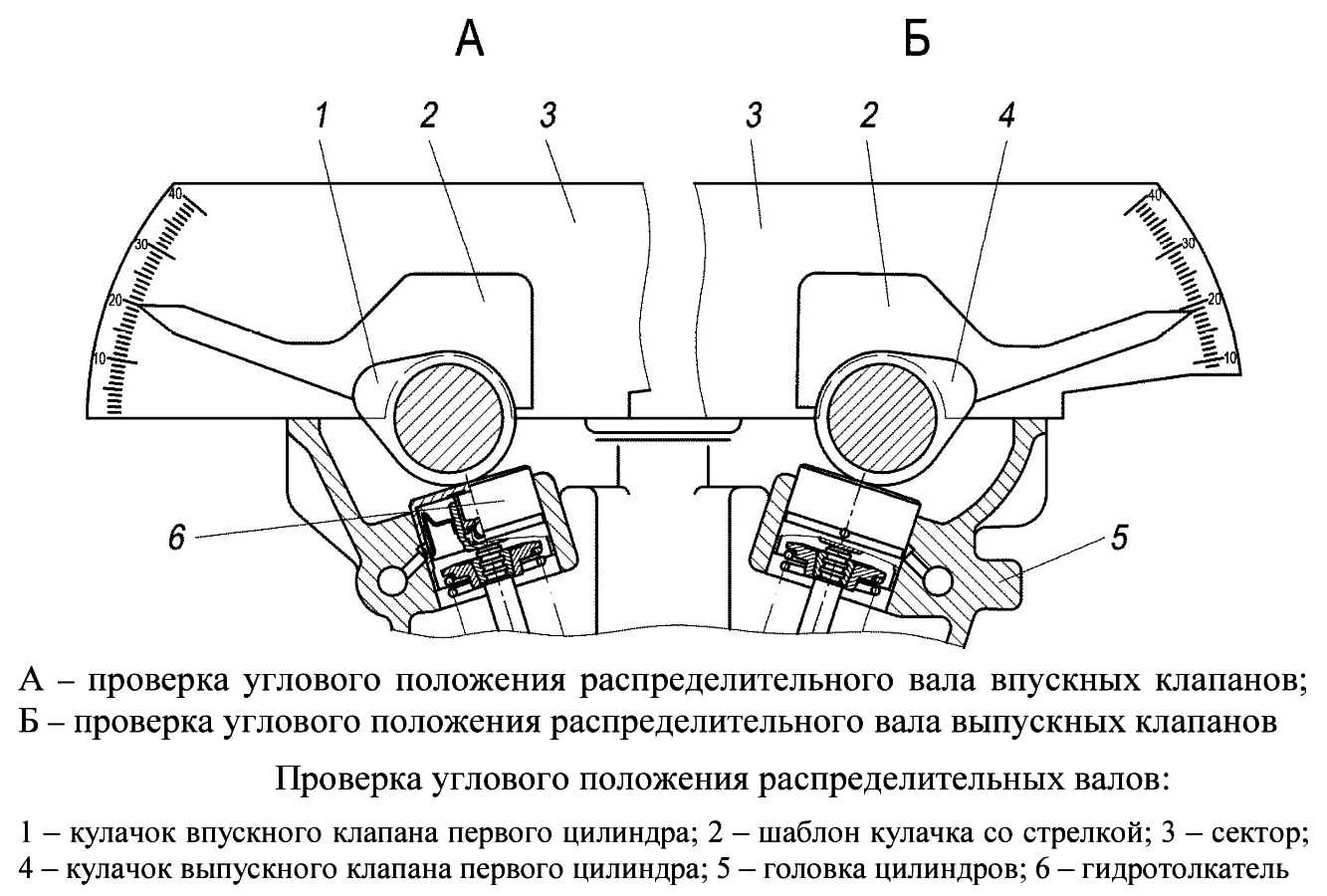

транспортир по заводским чертежам

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Чем отличаются распредвалы 405 и 406? — Что лучше

05.12.2019

Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт. Оба двигателя имеют одинаковые обороты в минуту – 5200

Причем сильные различия между двумя моторами как раз касаются технической составляющей, что особенно важно

Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их. Итак, в чем разница между 405 двигателем и 406: Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель.

Впоследствии именно авто Горьковского автозавода стали постоянными потребителями двигателя 405. Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46. Иными словами 405 – более современная и качественная модель. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ.

405 двигатель был призван заменить 406, потому как возникла необходимость в более современном варианте мотора. Сравнение двигателей 405 и 406 Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил. На свет он появился в 2000 году на автомобиле ГАЗ-3111.

Оба двигателя имеют множество сходств и различий, которые нужно знать каждому автолюбителю, несмотря на то, что один двигатель пришел на смену другому. Обсуждаем в х! Долгое время данный мотор пользовался широкой популярностью на многих моделях ГАЗ, в числе которых знаменитая «Волга» (3110). 405 двигатель имеет меньший расход топлива и легче заводится.

Несмотря на одинаковое количество оборотов в минуту, мощность 405 двигателя выше – 150 лошадиных сил против 145. 406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Главным преимуществом двигателя являлась его высокая надежность и экономичность. 406 двигатель надежнее, ломается не так часто.

Время шло, и представители ЗМЗ прекрасно понимали, что двигатель 406 нуждается в совершенствовании с точки зрения технической составляющей, и на его основе был разработан новый мотор – 405 (инжектор). У двигателей разный рабочий объем: у 405 – 2,46 литров, у 406 – 2,28.

Семейства двигателей 406 и 405 – настоящая гордость компании ЗМЗ (Заволжский моторный завод) – основного поставщика мотора для моделей Горьковского автозавода. Двигатель 405 используется не только на легковых моделях ГАЗ, но и на микроавтобусах. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил.

Этот мотор постоянно совершенствовался: так, например, двигатель МЗ-40522.10 был мощнее базовой модели почти на пять процентов, а объем увеличился почти на восемь. Двигатель 406 В серийное производство двигатель 406 вышел в 1997 году (до этого пять лет выпускались прототипы). Таким образом, номинальная мощность мотора достигла 150 лошадиных сил.

Что лучше: двигатель 406 или 405? TheDifference.ru определил, что отличие 406 двигателя от 405 заключается в следующем:406 двигатель – карбюратор, 405 – инжектор. Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Это был автомобильный двигатель внутреннего сгорания, работающий на бензине. Но наблюдались и недостатки: проблемы с системой охлаждения были довольно распространенным явлением. Двигатель 405

Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора.

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

• нет голограммы на цепи;
• буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
• коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
• сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

• динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
• набор головок и ключей;
• набор шестигранников;
• прокладки;
• успокоители и натяжители: комплекты;
• звездочки;
• смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
• фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
• герметик;
• щетка по металлу;
• керосин для очистки от грязи деталей мотора.

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

1. Отсоединить трубки, подходящие к мотору.
2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
3. Демонтируют верхнюю крышку ГРМ.
4. Убирают генератор.
5. Снимают датчик коленвала.
6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
8. Снимают помпу и гидронатяжитель.
9. Демонтируют поддон и верхний успокоитель.
10. Снимают второй успокоитель вместе с цепью.
11. Снимаются звездочки.
12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Как выставить вмт на 406 двигателе?

ЗМЗ-406, отметки времени. примечание по установке

Чтобы двигатель нормально работал в автомобиле «Волга» или «Газель», необходимо правильно установить временные метки на ZMZ-406. Теги ленты газель 406 фото. На автомобилях цепь или ремень могут использоваться в качестве привода. У каждого типа есть много преимуществ и недостатков, некоторые говорят, что цепь не способна сломаться. Надо быть грустным. способным и к тому же! Кроме того, для его нормальной работы требуется наличие смазки, поэтому при замене цепи нужно реально разобрать половину двигателя и даже слить масло.

Особенности дизайна

Перед созданием отметки времени на ZMZ-406 необходимо учитывать особенности этого двигателя.

Существует четыре фазы, в которых работает газораспределительная система:

1. Введение консистенции топлива в камеру сгорания.
2. Цикл сжатия.
3. Ход поршня. перемещается от верхней мертвой точки к нижней.
4. Выхлопной газ.

Для максимальной эффективности и предотвращения повреждения клапана используйте привод. В двигателях ЗМЗ-406 и т.п. используется металлическая цепь.

Однако распредвалы и коленвалы всегда устанавливаются в соответствии с маркировкой. это обеспечивает синхронизацию всех механизмов. Ремень ГРМ 21099. Как установить метки? | Форум. Механизм газораспределения позволяет своевременно открывать и закрывать клапаны путем подачи топливной смеси и выпуска продуктов сгорания.

Где цепь?

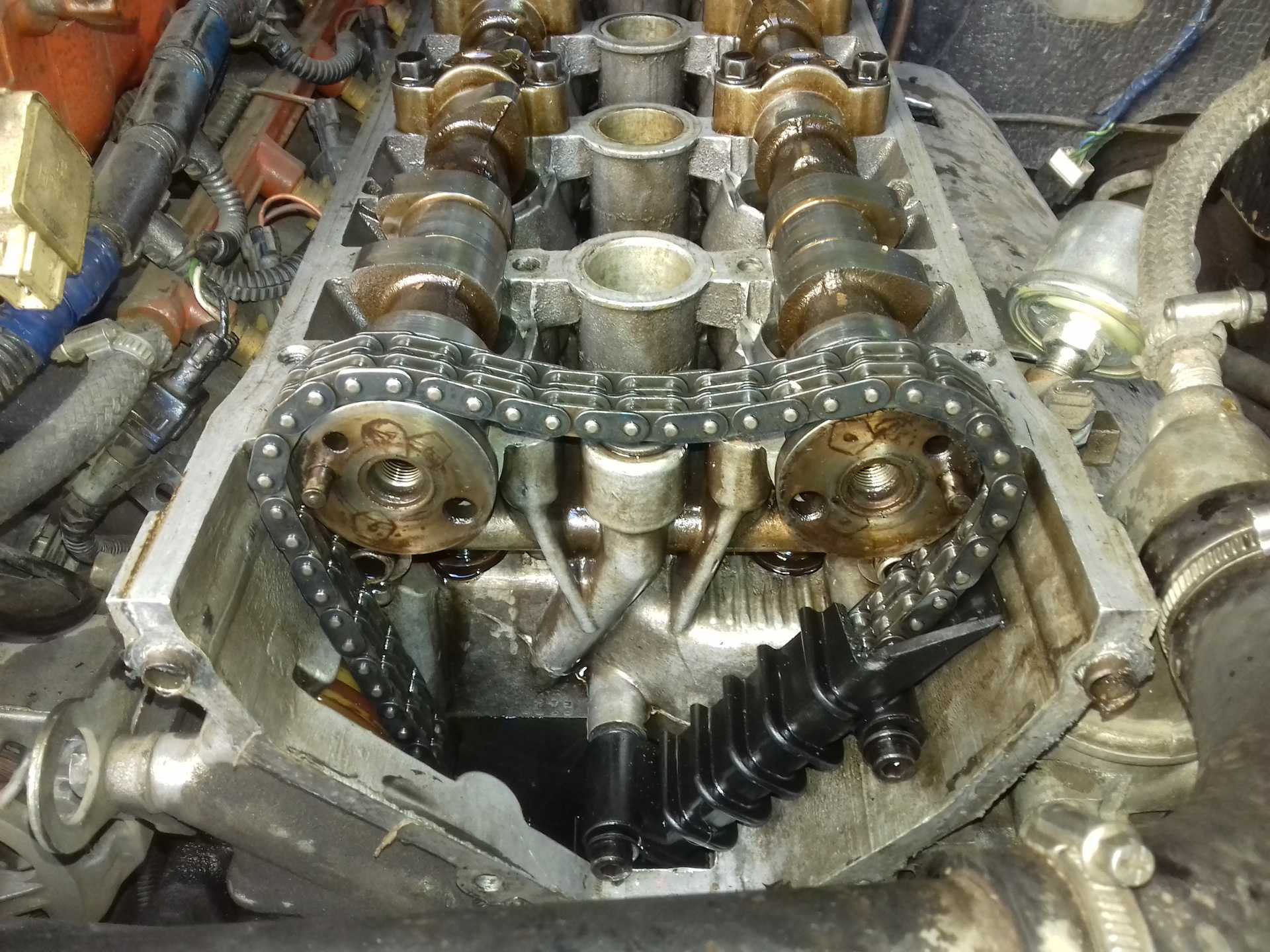

На моторах Метки змз-406 Цепи ГРМ расположены на коленвале и распредвалах. Вращение шкива коленчатый вал передан для распространения. Конструкция привода имеет специальный конструкционный демпфер, с его помощью регулируется натяжение цепи. Если этот демпфер выходит из строя, напряжение изменяется, и это может привести к скачку цепи к одному или нескольким зубцам.

В результате двигатель разрушается, а фазы смещаются. В этом случае износ механизмов происходит намного быстрее. Цепь привода ГРМ приводится в движение гидравлическим насосом, гидравлическим насосом (если имеется) и промежуточным валом зажигания. Помогите найти теги ГРМ для Peugeot boxer 2.5 d и как заменить ремень ГРМ в фотоотчете (если это возможно). Он: спасибо vf3232a5215852199. Работа нескольких систем зависит от состояния схемы привода.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправности газораспределительного механизма можно выделить следующие:

• значительное падение мощности двигателя;
• появление поплавков во впускном и выпускном коллекторах;
• уменьшение компрессии в цилиндрах (нормальное значение выше 10 кг / кв. см).

• Где Находится Термостат В Посудомойке
• Пневмоподвеска На Toyota Hiace Своими Руками
• Замена Радиатора Нива Chevrolet Без Кондиционера
• Как Сложить Заднее Сиденье На Mitsubishi Аутлендер

Если цепь неисправна, она начнет издавать характерный шум. Причиной неисправности может быть слабая посадка клапанных пластин на седла. В этом случае провоцируется образование сажи, пружины ломаются. Если вы своевременно замените схему, то всех этих неприятностей можно избежать.

Типичные недостатки

Если температурные зазоры не соответствуют норме для конкретной фазы, клапаны открываются и закрываются неправильно, что приводит к повреждению гидравлических компенсаторов. В то же время наблюдается сильный износ коленвала и распредвалов. В результате необходимо будет отремонтировать двигатель и заменить большинство компонентов.

При установке меток времени на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае механизм газораспределения будет работать нормально, а открытые и закрытые клапаны будут запускаться синхронно, своевременно впрыскивая топливо и продукты сгорания

Постарайтесь своевременно затянуть цепь, следить за ее состоянием. Частота обслуживания. не реже одного раза на 80 тыс. Км. запустить.

Установка меток или как выставить зажигание на 406 двигателе

Многие новички при разборе двигателя или выставлении меток задают вопрос о том, как выставляют зажигание опытные механики на 406 двигателе. Чтобы мотор нормально работал, требуется внимательное отношение к выставлению зажигания и меток. Потому что при допущенной небольшой ошибке силовой агрегат может заклинить.

READ Установка Подкрылков На Lanos Видео

Истинная ВМТ ЗМЗ 406

Чтобы найти истинную ВМТ на ЗМЗ 406, нужно сделать так:

• Вкрутить трубку в первый, либо четвертый цилиндры.
• Внутри трубы должна быть пропущена спица с индикатором похожим на часовой.

Теперь метку ВМТ можно выставить до 0,01 мм. Чтобы не забыть про нее и не мучиться в будущем, ее нужно выделить белым маркером.

Но это народная приспособа. У опытных механиков есть специальный индикатор. Поэтому лучше всего обращаться в сервис-центр.

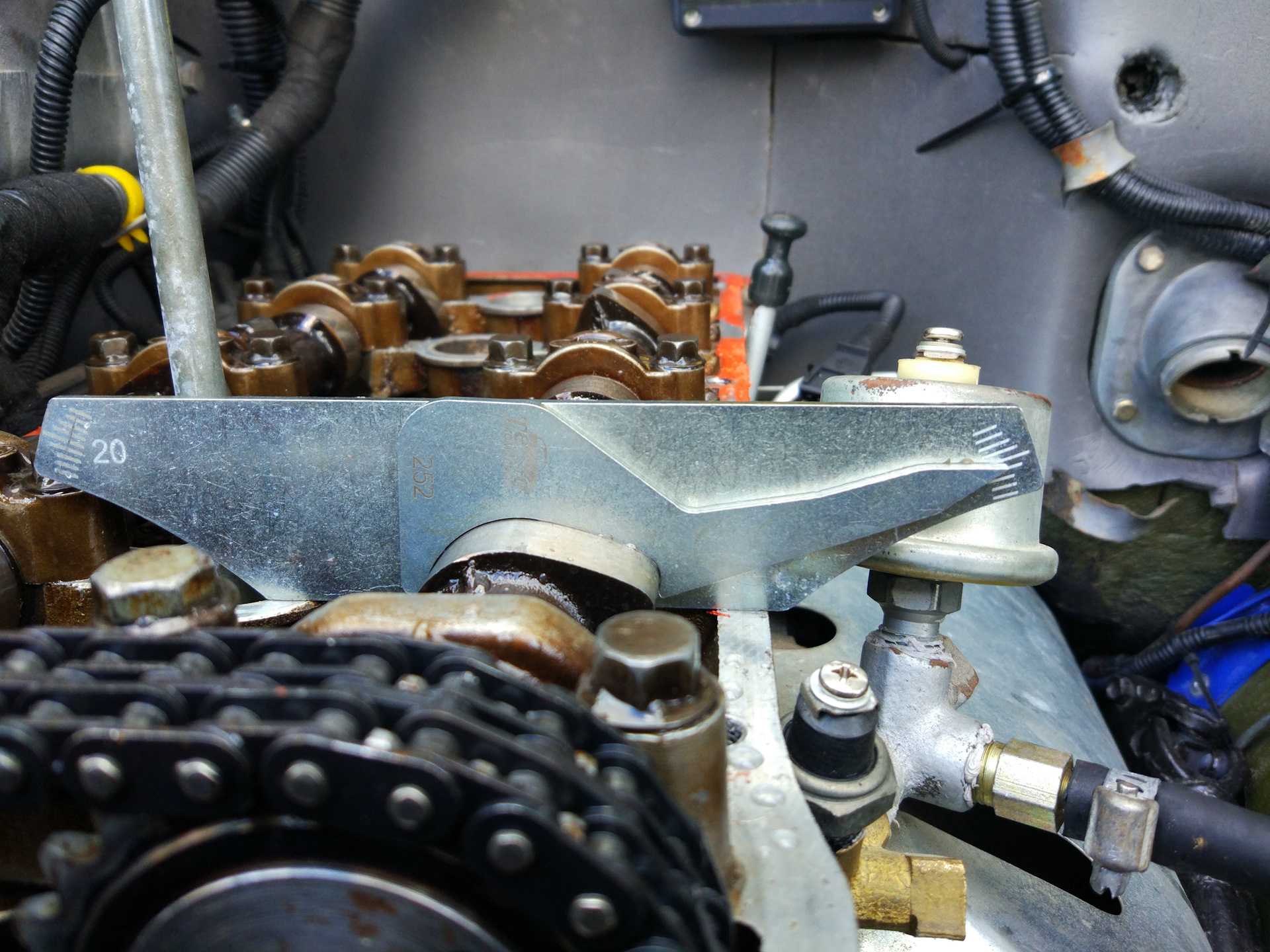

Транспортир змз 406 и правильная установка распредвалов змз 406

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

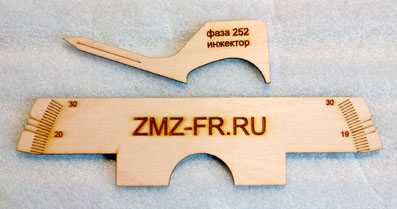

Транспортир змз 406, мой вариант

транспортир по заводским чертежам Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана встатье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

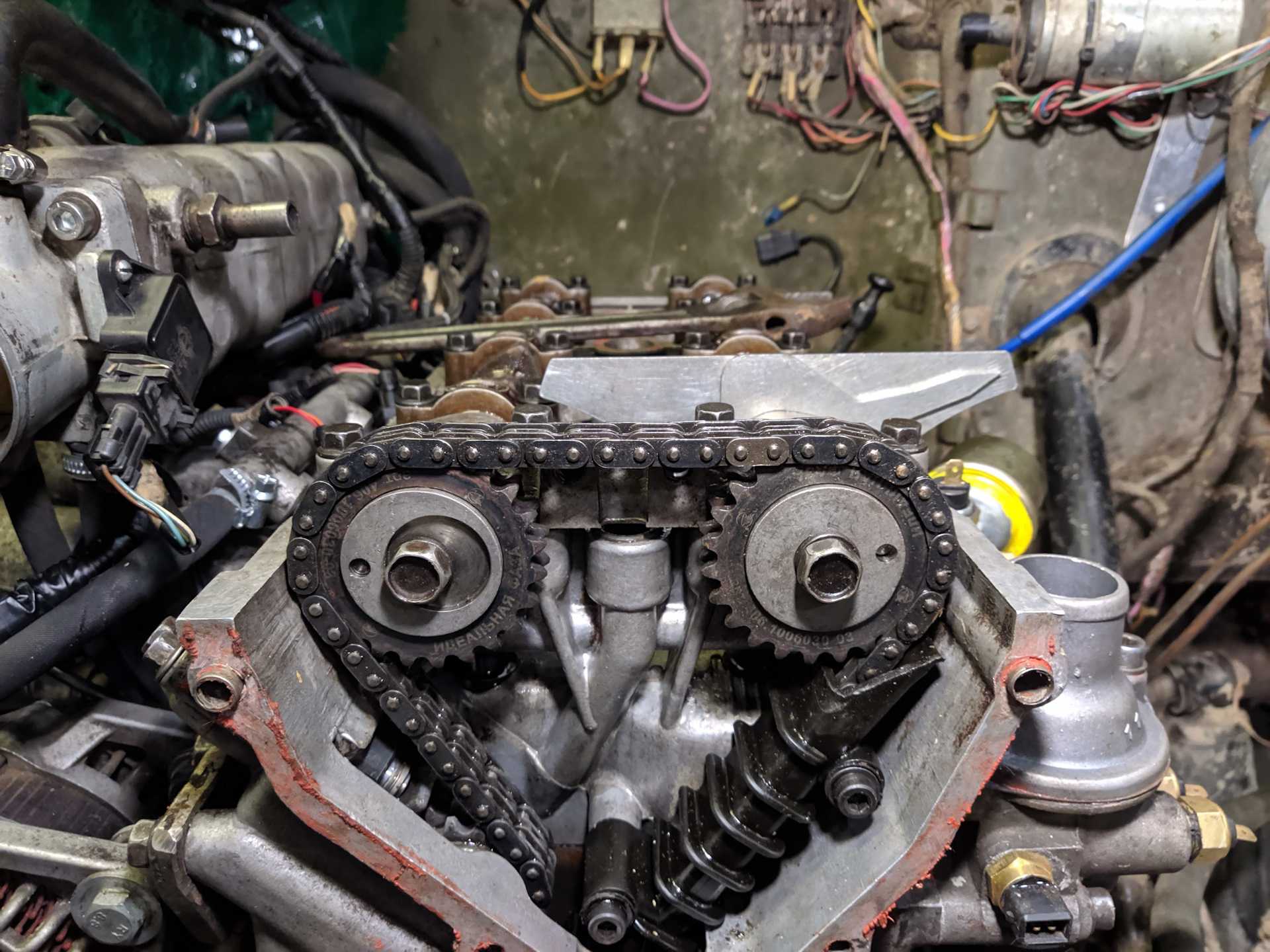

мой вариант транспотрира

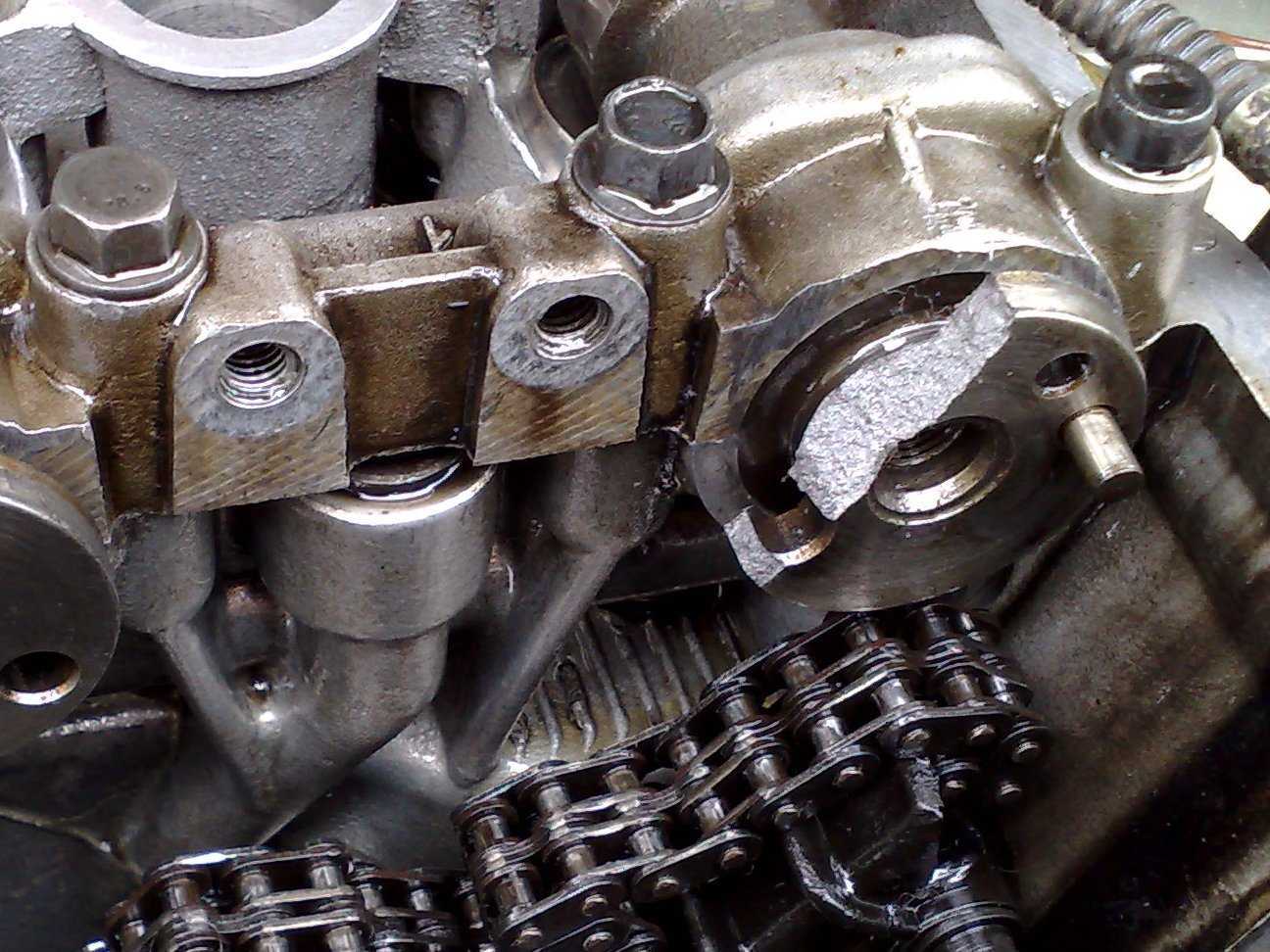

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Вопрос-Ответ

Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.

zmz-fr.ru

Схема и порядок затяжки головки блока цилиндров

Затяжка болта динамо-ключом Схема затяжки болтов ГБЦ практически ничем не отличается для разных типов двигателей, будет отличаться только максимальный момент затяжки.

1. Перед тем как вставить болт в колодец, необходимо смазать резьбу крепежного элемента машинным маслом. Используют минимальное количество смазки.
2. Следующий шаг – вкручивание болтов. Сначала крепежный элемент вставляется в отверстие головки и блока цилиндров и затягивается вручную.
3. Параллельно камерам сгорания располагаются два ряда крепежных элементов. Затягивать их начинают от середины, сначала прикладывая усилие не более 1 кгс·м. Центральные болты располагаются в моторах L4 между 2 и 3 цилиндрами, в L6 – напротив 3 цилиндра, в V6 – рядом со средней камерой сгорания.
4. Затем с тем же усилием затягивают по два винта слева и справа от центра, и потом по два крайних винта слева и справа.

Можно немного изменить порядок притяжки, затягивая после центральных болтов сначала левые и правые винты, располагающиеся по бокам от центральных, по одному ряду, а затем по другому. Это не будет причиной негативных последствий, если соблюдается рекомендуемое усилие.

После вкручивания болтов от руки берут динамо-ключ и прикладывают сначала усилие равное 3-4 кгс·м, затем 7-8 кгс·м, а в конце подтягивают болты с рекомендуемым моментом, согласно мануалу. Например, производитель ВАЗ 2109 рекомендует для этой модели после затяжки с моментом 7,5-8,5 кгс·м, дополнительно повернуть все болты в той же последовательности на 90, и затем снова на 90.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

AUTOFIZIK.RU / авторемонт

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов. ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов… …и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Снимаем крышку.

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке). Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров…

…и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Аналогично отворачиваем болт крепления звездочки вала впускных клапанов. Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

Снимаем распределительный вал.

Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках. Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

Распределительные валы впускных и выпускных валов взаимозаменяемые, но… ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

Болты крепления крышек затягиваем моментом 1,9–2,3 кгс.м, после чего… …поворачиваем вал впускных клапанов так, чтобы его штифт располагался напротив верхней кромки головки блока.

Устанавливаем на валы звездочки с надетой на них цепью, начиная с распределительного вала выпускных клапанов. При натянутой ветви цепи со стороны среднего успокоителя метка на звездочке должна быть расположена напротив верхней кромки головки блока.

Устанавливаем средний успокоитель на место и ставим вторую звездочку. Дальнейшую сборку проводим в последовательности, обратной разборке

ВНИМАНИЕ После установки гидронатяжителя… ..проверяем совпадение всех меток на шкиве коленчатого вала и звездочках. В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново
