Периодичность регулировки клапанов на ВАЗ-2114

Таких знаков, если не будет других неприятностей, постепенно появится ближе к 30 тысячам. км. Диапазон километров, на котором нужно регулировать клапаны ваз 2114, будет зависеть от 4 основных факторов:

• используемое топливо (газ или бензин, его октановое число);
• общее состояние ГБЦ (новая, отремонтированная, старая);
• режим движения (медленный в городе, в пробках или быстро на трассе);
• тепловые нагрузки двигателя.

Чтобы двигатель не вышел из строя, стоит ориентироваться на 10-15 тысяч. км с учетом работы двигателя на слух.

Если двигатель работает на пропан-бутане, и особенно если не используется программное обеспечение двухрежимного ЭБУ или вариатор опережения газораспределения, клапаны следует регулировать гораздо чаще — каждые 10 000 км. Это связано с тем, что в таких случаях ГБЦ больше нагревается и зазоры выбиваются быстрее.

Часто клапаны необходимо регулировать после перегрева двигателя, поскольку они могут

• седла — уходи;
• шайба или поверхность распредвала — слишком «притерта»;
• клапаны — более глубокая посадка из-за притирки.

Определить, как долго регулировать клапаны ВАЗ 2114 конкретно в вашем случае, вы можете самостоятельно по инструкции ниже. Если есть вопросы о том, что такое регулировка клапанов ваз 2114, зачем она нужна и как ее проводить — данное руководство даст на них исчерпывающие ответы.

Как распознать повышенный зазор клапана?

Помимо звуков, шумов, исходящих от двигателя, есть специфический, который отличается особым цокотом. Стук клапана или нарушение теплового зазора, происходит в результате изменения расстояния между кулачками и рычагами распределительного вала. И чем больше зазор, тем громче звук. Данный параметр – величина, регламентированная, и подлежит неукоснительному соблюдению.

Нарушение теплового зазора клапанов может стать причиной стука

Откуда стук?

• Другой причиной стука считается малый зазор. По мере эксплуатации, фактор приводит к перегреву, слабой компрессии, падению мощности со всеми последствиями, включая повышенный расход топлива. Регулировать целесообразно не позже 15 тысяч пробега.
• Поводом цокота в узле ГРМ может стать явление детонации. Сопряжено это с неполным воспламенением горючей смеси внутри камеры сгорания.
• Часто причина кроется в низком давлении масла при повышенных оборотах. Запуск «холодного» двигателя также приводит к стуку, особенно, при наличии чрезмерной выработки толкателя. Ситуация влияет на подачу масла (обедненную) на клапана.
• Дефицит смазки также становится поводом для специфического металлического стука с последующим обгоранием клапана, снижением мощности, дисбалансу распределительного вала. Появление стука обязывает проверить систему ГРМ, даже с меньшим пробегом, но после выявления данных зазора.
• Причиной тому бензин низкого качества (ниже Аи 92). Выправить ситуацию можно, залив в бак максимальное количество бензина, например, Аи 95.
• Мотивом служит также нарушение работы распределителя зажигания. Если позднее — приводит к нагреву и потере мощности двигателя. При раннем угле опережения, начинает прослушиваться стук, особенно на холодном двигателе.

Что потребуется?

Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).

Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.

Помимо этого потребуется также наличие специальных приспособлений – инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный – для ВАЗ-2108, и немного его доработать.

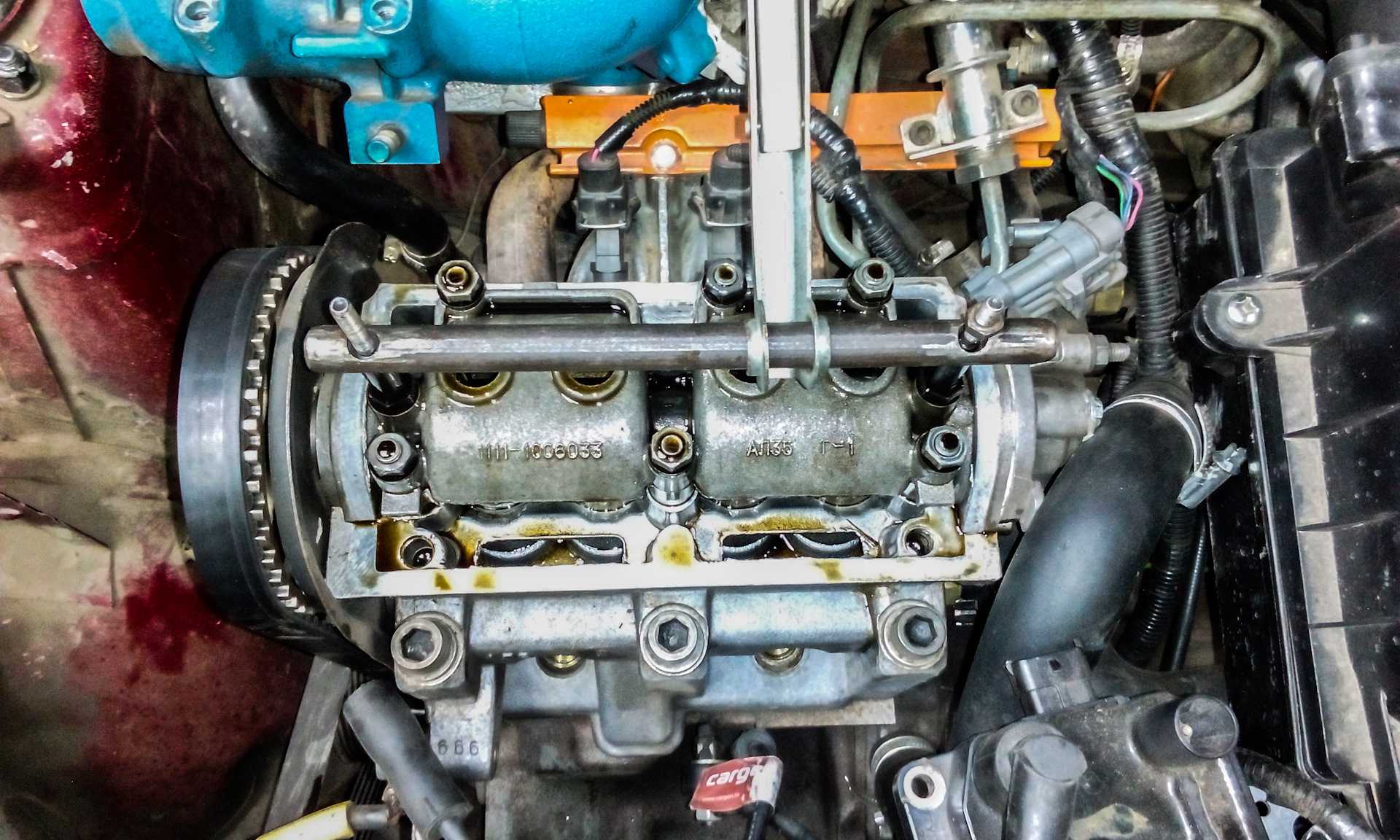

Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.

Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.

Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).

Вообще же для проведения регулировки потребуется:

• Набор ключей (рожковые, торцевые);
• Отвертки;
• Выколотка и пинцет;
• Инструмент для отжатия толкателей;
• Фиксатор;
• Набор щупов;
• Инструмент для точного измерения толщины (хотя бы штангенциркуль);
• Шайбы;
• Ветоши;
• Новая прокладка под клапанную крышку;

Цель регулировки клапанов

Понятно, что любые работы, связанные с техническим обслуживанием автомобиля, преследуют какую-то цель — это и замена сцепления на ВАЗ 2109, и различный мелкий ремонт и профилактика. Что касается непосредственно регулировки клапанов, то она нужна для того, чтобы фазы газораспределения срабатывали наиболее точно. Это влечет за собой, в свою очередь, более полное наполнение и эффективную продувку цилиндров и лучшее сгорание топлива. Своевременная регулировка позволяет сделать работу двигателя более «чистой» и избежать стуков клапанов, в связи с чем их эксплуатационный ресурс увеличится. Ведь в данном случае будет отсутствовать ударная нагрузка кулачка распредвала о приводной рычаг и стержень клапана. Соответственно, регулировка клапанов и правильно отрегулированные зазоры намного увеличивают работоспособность и срок службы всех вышеупомянутых деталей.

Зазоры меньше допустимого являются еще более опасными, поскольку в данном случае возникает опасность прогара клапанов. Клапан не может полностью сесть в седло головки блока — ему не дает это сделать уменьшенный зазор между рычагом привода и кулачком распределительного вала. Образовавшиеся «неплотности» позволяют прорываться газам из камеры сгорания. Естественно, учитывая температуру в камере сгорания (2000 градусов), неудивительно, что кромка выпускного клапана может попросту сгореть. Кроме того, перегрев в данном случае приводит и к быстрому выходу из строя сальников клапанов. А это, в свою очередь, сказывается на масле — оно засоряется продуктами сгорания и расходуется в намного больших количествах, что приводит к дополнительным затратам.

Естественно, существует определенная периодичность выполнения всех профилактических мероприятий в автомобиле. И, если на ВАЗ 2107 ремонт карбюратора будет производиться только в том случае, если старый узел выйдет из строя, то регулировка клапанов двигателя должна осуществляться, не дожидаясь какой-либо серьезной поломки. Проверять зазоры клапанов на классических моделях ВАЗ следует каждые десять-пятнадцать тысяч километров. Безусловно, эти рекомендации являются необязательными к выполнению, но весьма желательными. Естественно, намного проще потратить несколько часов своего времени (или отвезти автомобиль на станцию техобслуживания), нежели проигнорировать советы и заниматься затем дорогостоящим и длительным ремонтом.

Осуществление регулировки клапанов

Во-первых, необходимо удостовериться в том, что цепь натянута согласно нормативу. Если же нет, то ее нужно подтянуть. Снимается крышка клапанов, после чего выставляются метки: риска — внизу на шкиве коленчатого вала, лунка — вверху на звездочке распределительного вала и прилив — на постели распределительного вала.Так, порядок регулировки клапанов на ВАЗ 2107 такой: 6-8,4-7,1-3,5-2, при этом счет необходимо начинать от звездочки распределительного вала. После того, как будет отрегулирована одна пара, необходимо провернуть двигатель на пол-оборота и приступать к регулировке следующей пары. Для отпускания регулировочной пары целесообразнее всего использовать специальный ВАЗовский ключ.

Кроме ключа, понадобятся еще и шайбы для регулировки клапанов. После того, как контргайка регулировочной стойки будет отпущена нижним ключом, следует верхним ключом отрегулировать натяг. Щуп должен входить в зазор между кулачком распределительного вала и рычагом клапана не слишком туго, с небольшим натягом. После этого следует затянуть контргайку стойки. Естественно, перетяжка клапанного зазора недопустима.

Если нет специального ключа для поворота коленвала, то можно прокатывать машину до совпадения меток. Кстати, по положению бегунка трамблера очень удобно контролировать проворачивание распределительного вала. Кроме того, положение коленвала можно также контролировать, взяв в качестве ориентира лунку звездочки распредвала, находящуюся с двух сторон постели. Один доворот лунка будет не видна, тогда нужно ориентироваться на бегунок.

Регулировка клапанов

Установив автомобиль на ручной тормоз, включить пятую передачу и вывеить одно переднее колесо. Открутив две гайки, снять клапанную крышку, предварительно сняв кронштейн троса привода дроссельной заслонки и отсоединив шланг сопуна.

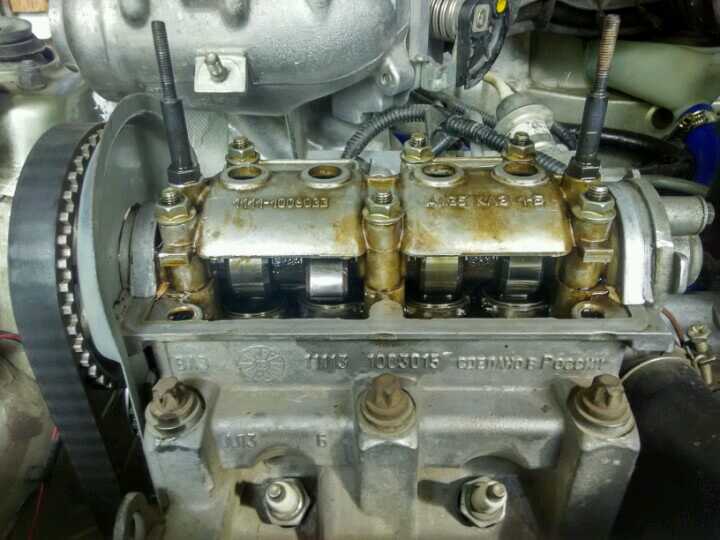

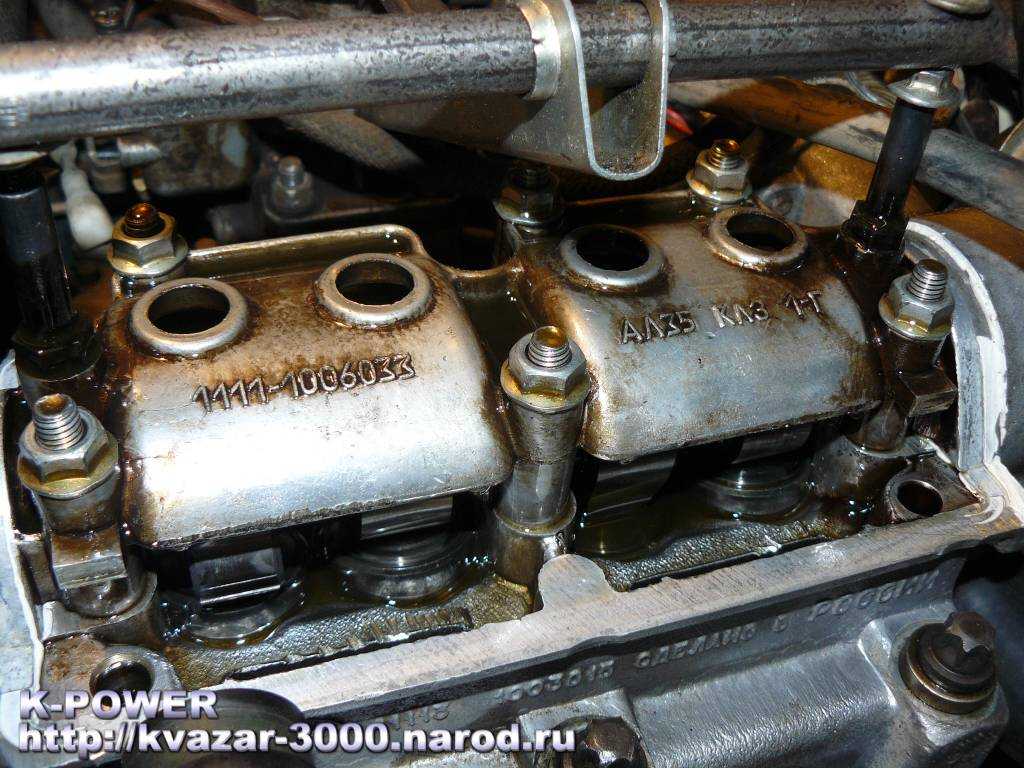

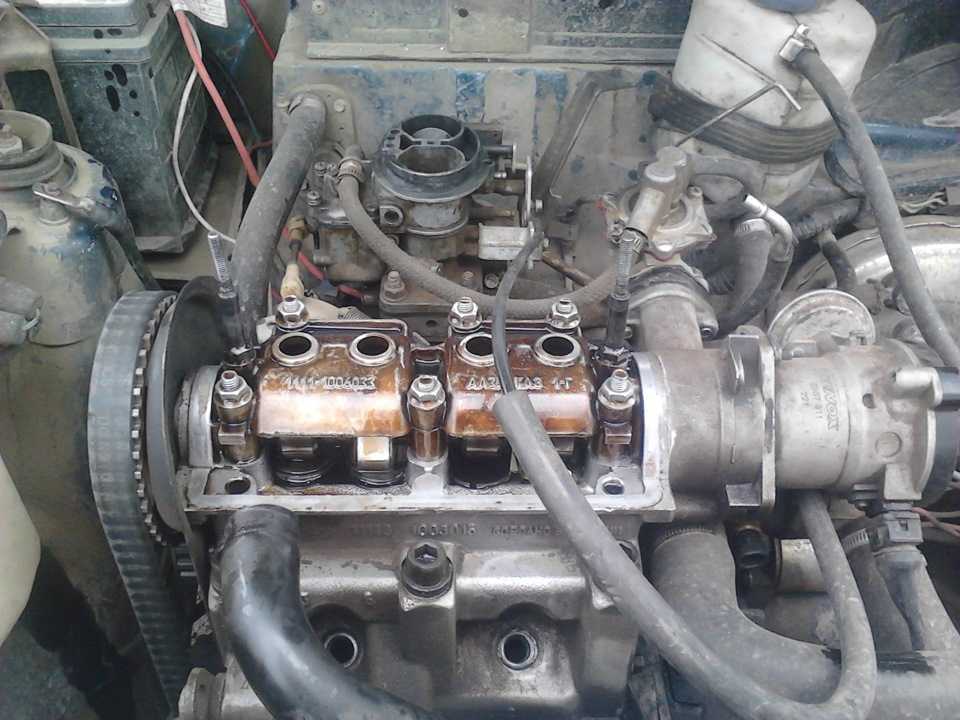

Теперь, когда открыт полный доступ к клапанному механизму, с помощью набора щупов проверить зазоры между клапаном и распределительным валом. Для впускных клапанов он составляет 0.2±0.5 мм, для выпускных 0.35±0.5 мм.

ВНИМАНИЕ! Проверка зазоров производится только на холодном двигателе!

Зазоры проверяются на закрытых клапанах. Определить это можно взглянув в прорезь пинала распределительного вала – на закрытом клапане кулачек будет смотреть вверх.

Определить, какой клапан впускной, а какой выпускной, очень легко: выпускной клапан расположен напротив выпускного коллектора (чугунного), а впускной – напротив впускного (алюминиевого), еще он побольше выпускного.

Проворачивая вывешенное колесо, выставить распредвал в такое положение, чтобы открытые клапана закрылись, и проверить зазоры в них.

Щуп должен проходить между затылком кулачка и клапаном с легким натягом. Если он входит слишком туго либо вообще не пролазит, клапан необходимо отрегулировать. Регулировка выполняется с помощью шайб разной толщины.

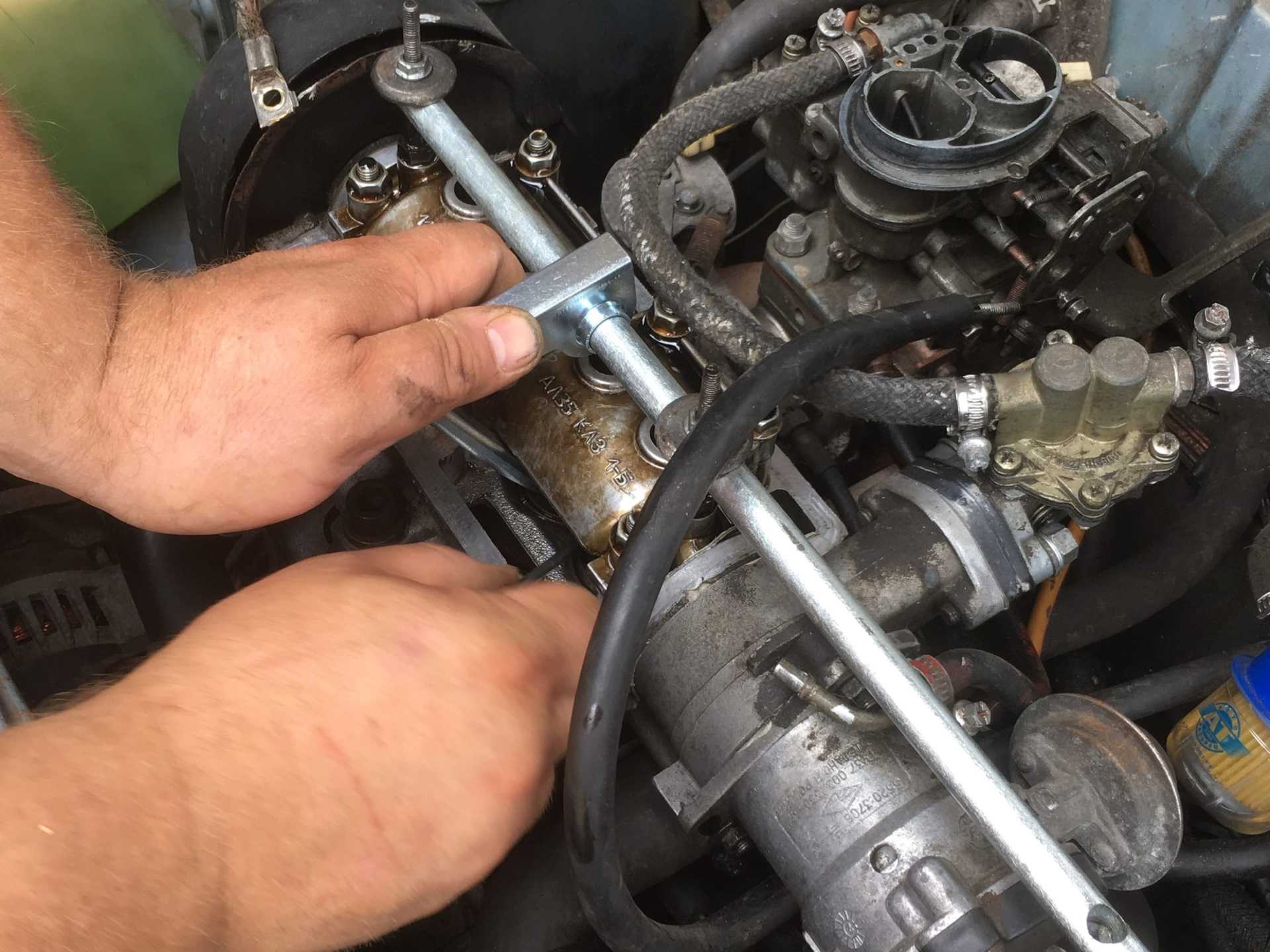

Чтобы вытащить шайбу, понадобиться специальный съемник для двигателей семейства ВАЗ 2108, который можно приобрести в любом автомобильном магазине.

• Трубку съемника прикрутить к шпилькам клапанной крышки;
• дальше чего серповидную часть рычага завести между регулировочной шайбой и кулачком распредвала;
• нажать на рычаг и утопить клапан до упора;
• между ребром стакана и распредвалом вставить специальный флажок («клюшку»), который идет в комплекте со съемником;
• поднять рычаг вверх, освободив шайбу.

Также шайбу можно вытащить с помощью двух плоских отверток, вставив одну из них между клапаном и распредвалом и нажать на него, после чего вторую отвертку вставить ребром между стаканом регулировочной шайбы и распределительным валом.

После того, как клапан зафиксирован в нижнем положении, вытащить отвертку, вставленную между шайбой и кулачком, острым предметом типа шила через прорезь стакана поддеть шайбу и вытащить ее.

ВНИМАНИЕ! Если у вас недостаточно опыта для подобных операций, менять шайбы с помощью отверток не рекомендуется!Кромки стаканов достаточно хрупкие и неопытными руками легко ломаются. Для замены стаканов необходимо снять ремень ГРМ и распределительный вал

Рекомендуется использовать специальный съемник.

Замена шайб и зазоры

Размер шайбы подбирается путем несложного математического расчета: если зазор между кулачком и клапаном составляет, например 0.15 мм, а необходимо сделать 0.35 мм при том, что шайба 3.40 мм, то 3.40-0.20=3.20 мм – толщина необходимой шайбы. Аналогично примеру подбор производится при других зазорах для всех клапанов. Установка шайб производится в обратном порядке снятию.

После того, как все зазоры выставлены в допуск, собираем все в обратном порядке и запускаем двигатель.

Порядок регулировки клапанов при помощи щупа

Регулировочные работы проводятся на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной площадке. Если работы проводятся в гараже, необходимо обеспечить достаточный уровень освещенности рабочей зоны.

Перечень инструментов для выполнения регулировки:

• Отвертка с прямым шлицем.
• Ключ или ручной стартер для поворота коленчатого вала.
• Гаечные ключи номиналом «10» «14» и «17».
• Непосредственно сам щуп. Щуп будет выступать в данном случае в качестве специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
• Первоначальным этапом работы можно назвать частичную разборку газораспределительного механизма, что позволит обеспечить доступ к регулируемым деталям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысел

Затем снимается клапанная крышка и нашему взору открывается корпус распределительного вала, коромысла клапанов и штоки самих клапанов. После этого проворачиваем коленчатый вал до совпадения меток, нанесенных на крышке переднего сальника и шкиве. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре № 4. В этом положении проверяются зазоры клапанов № 8 и № 6 четвертого и третьего цилиндров. Вставляем щуп толщиной 0,15 мм в зазор между кулачком распредвала и коромыслом. Щуп должен войти с некоторым усилием. Если щуп не входит или входит слишком легко, то требуется регулировка зазора.

Правильная регулировка зазора происходит следующим образом:

• При помощи гаечного ключа на «14» удерживаем головку регулировочного болта, а ключом на «17» ослабляем затяжку контргайки.
• При помощи поворота головки регулировочного болта проводим регулирование зазора.
• Контргайкой проводим фиксацию положения регулировочного болта.
• После фиксации положения болта проводим повторную проверку щупом.

Для того чтобы корректно выполнить регулировку клапанов, необходимо составить своего рода таблицу, в которой указывается последовательность регулирования клапанов:

• регулируем 6 и 8 клапана;
• проворачиваем коленчатый вал на пол-оборота;
• регулируем 4 и 7 клапана;
• проворачиваем коленчатый вал на пол-оборота;
• регулируем клапана номер 1 и 3;
• проворачиваем коленчатый вал на пол-оборота;
• завершаем регулировку выставлением зазора 5 и 2 клапана.

Затем следует несколько раз полностью провернуть коленчатый вал и еще раз проверить зазор при помощи щупа, после чего выполнить сборку всех демонтированных перед регулировкой узлов и деталей. Мы убедились, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два приема): поворот коленчатого вала и регулировка высоты болта. Однако данный способ нельзя назвать точным из-за наличия износа в паре трения кулачок — коромысло.

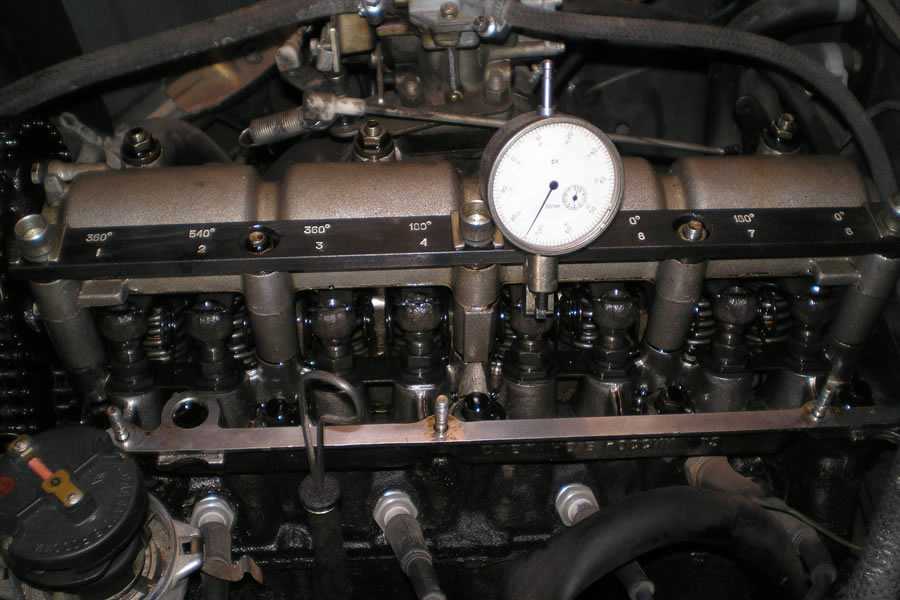

Вышеуказанного недостатка лишен способ регулировки при помощи индикатора и регулировочной рейки.

Необходимые инструменты

Для быстрой и качественной регулировки клапанов необходимо приготовить следующий набор инструментов:

гаечные и накидные ключи;

набор регулировочных щупов;

Все инструменты легкодоступны, их можно легко найти в любом автомагазине. Чтобы регулировка клапанов ВАЗ 2109, 2108 либо 21099 не остановилась в середине процесса подготовьте все инструменты, без них очень тяжело что-либо сделать.

В первую очередь перед регулировкой нам нужно найти сами клапана. Чтобы их найти снимается головка блока цилиндров. Под головкой вы увидите распредвал с кулачками, а под ними можно увидеть регулировочные шайбы. Под шайбами находятся толкатели, которые толкают непосредственно сами клапана, их всего восемь штук. Регулировка зазоров производится с помощью регулировочных шайб. На представленном фото можно увидеть кулачки распредвала и шайбы помеченные стрелочками, а под стрелками номерное обозначение клапанов. По этим номерам и будет производиться регулировка, поэтому эта фотография может еще не раз пригодиться.

Нужно иметь в виду, что перед снятием головки блока цилиндров нужно запастись новой прокладкой. Часто бывает, что старая прокладка крышки рвется или сохнет и приходит в негодность.

Под крышкой видны 1 центральный и 2 боковых болта, их нужно будет открутить с помощью гаечного или накидного ключа. Открутив болты, нужно будет снять пластиковую крышку и убрать в сторонку. Затем приглядевшись можно обнаружить две метки, которые нужно совместить. Первая метка находится на шкиве распределительного вала, а вторая метка на задней крышке. Методов совмещения много, но мы возьмем наиболее простой. Нам нужно приподнять одно переднее колесо и включить четвертую скорость на коробке передач. Затем нужно проворачивать колесо, имитируя ход вперед, колесо проворачивают до смещения меток.

Сместив метки нужно взять чистую тряпочку протереть масло и очистить все, рядом с толкателями клапанов, это делается для удобства в процессе работы. После того как все будет чистым нужно прокрутить коленчатый вал двигателя (не распредвал) примерно на 40-50 градусов. Такой угол прокрутки дает нам зазор между кулачками распредвала и штангой толкателя, который мы будет проверять. В этом случае нам удастся проверить только клапана под номерами один, два, три и пять. Проверяем зазоры у этих клапанов с помощь специального щупа и микрометра. Измеряется зазор вставлением щупа в промежуток между кулачками и шайбой. На фото они отмечены красной и синей стрелками соответственно.

Потом коленчатый вал проворачивается еще на 360 градусов, после чего становится возможным проверить зазоры оставшихся клапанов под номерами четыре, шесть, семь и восемь. Делается это идентичным способом. Следует знать, что зазоры выпускных клапанов должны быть на уровне 0.35+0.05, а впускных 0.2+0.05 миллиметров. При этом необходимо выучить цифровые значения и тех и тех клапанов. Номера один, четыре, пять и восемь – это выпускные клапана, а остальные соответственно впускные.

Как было указано ранее регулировка клапанов ВАЗ 21099 и идентичных моделей производится при помощи шайб. На самой шайбе при внимательном осмотре можно обнаружить надпись, которая указывает на ее толщину. Вытащив старую нужно методом расчетов подобрать новую шайбу, что получается сделать не сразу. После того как вы проверили все клапана, нужно выбрать те у которых слишком большой зазор. Вытащив одну шайбу, смотрим на показатель ее толщины и определяем впускной или выпускной это клапан. Затем показатель толщины шайбы прибавляем к толщине зазора, который мы определили. Например, возьмем выпускной клапан, у которого зазор оказался 0.45, а на самой шайбе написано 3.8 миллиметра. В результате получаем 4.25, от которого вычитываем требуемый зазор для выпускных клапанов, то есть 0.35 миллиметра. Таким образом, мы определили толщину в 3.9 миллиметра – такой должна быть новая шайба.

Признаки сбившихся тепловых зазоров

Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом. Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее.

Кроме того, если зазоры впускных клапанов увеличены, ухудшается их пропускная способность и, следовательно, наполнение цилиндров горючим. А это означает, что и мощность движка постепенно снижается.

Если зазоры у выпускных клапанов отсутствуют, помимо неровной работы, а также снижения мощности мотора из-за падения компрессии, есть вероятность, что тарелки данных деталей и их седла обгорят из-за чрезмерного нагрева. Поскольку, если клапан движка К7М не садится плотно в седло, он охлаждается гораздо хуже.

Регулируем клапана на 8-ми клапанном двигателе ВАЗ-2114 своими руками

ВАЗ-2114 комплектуется 4 цилиндровым двигателем с верхним газораспределительным механизмом (ГРМ). Инжекторная 8 клапанная система этой модели машин размещена в головке блока с ременным приводом на ГРМ.

Как распознать повышенный зазор клапана?

Помимо звуков, шумов, исходящих от двигателя, есть специфический, который отличается особым цокотом. Стук клапана или нарушение теплового зазора, происходит в результате изменения расстояния между кулачками и рычагами распределительного вала. И чем больше зазор, тем громче звук. Данный параметр – величина, регламентированная, и подлежит неукоснительному соблюдению.

Нарушение теплового зазора клапанов может стать причиной стука

Откуда стук?

• Другой причиной стука считается малый зазор . По мере эксплуатации, фактор приводит к перегреву, слабой компрессии, падению мощности со всеми последствиями, включая повышенный расход топлива. Регулировать целесообразно не позже 15 тысяч пробега.
• Поводом цокота в узле ГРМ может стать явление детонации . Сопряжено это с неполным воспламенением горючей смеси внутри камеры сгорания.
• Часто причина кроется в низком давлении масла при повышенных оборотах . Запуск «холодного» двигателя также приводит к стуку, особенно, при наличии чрезмерной выработки толкателя. Ситуация влияет на подачу масла (обедненную) на клапана.
• Дефицит смазки также становится поводом для специфического металлического стука с последующим обгоранием клапана, снижением мощности, дисбалансу распределительного вала. Появление стука обязывает проверить систему ГРМ, даже с меньшим пробегом, но после выявления данных зазора.
• Причиной тому бензин низкого качества (ниже Аи 92). Выправить ситуацию можно, залив в бак максимальное количество бензина, например, Аи 95.
• Мотивом служит также нарушение работы распределителя зажигания . Если позднее — приводит к нагреву и потере мощности двигателя. При раннем угле опережения, начинает прослушиваться стук, особенно на холодном двигателе.

• Ключи гаечные, накидные, свечной, торцевые.
• Набор щупов.
• Приспособление отжима клапана с калиброванным фиксатором.
• Регулировочные шайбы (желательно комплект).
• Ветошь.

Подготовительный процесс.

Для регулировки клапанов нам понадобятся два щупа: толщиной 0,3 мм для выпускных клапанов и 0,26 для впускных (в реальности проще найти щуп 0,25 мм, его использование допустимо).  Так же понадобится ключик на «10» и плоская отвертка. Все это поможет в регулировке клапанов.

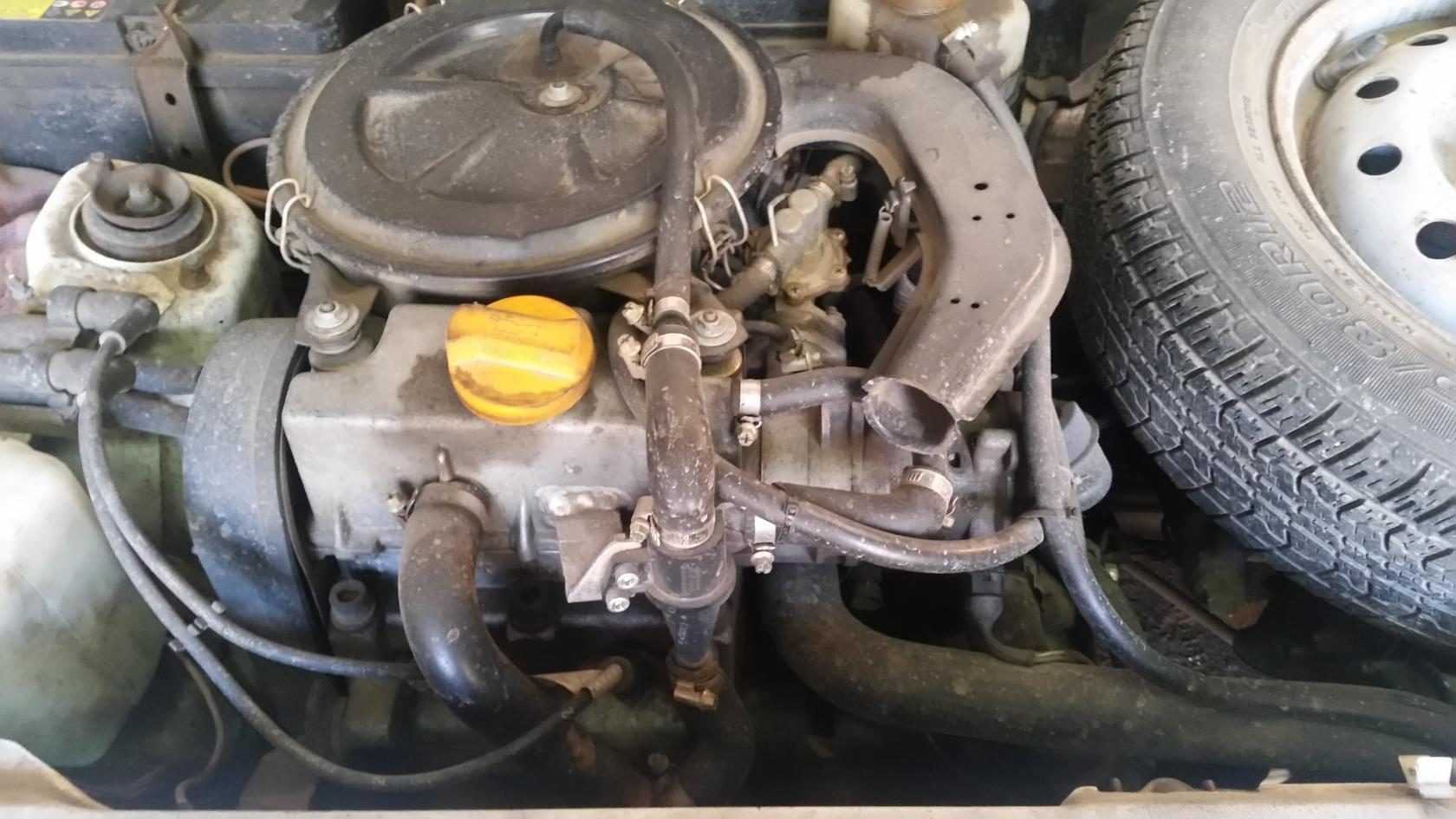

Однако чтобы до них добраться, сперва необходимо снять клапанную крышку. Этот процесс, я думаю, не составит у вас особых сложностей. Все просто. Сначала отсоединим шланги системы рециркуляции картерных газов – два шланга выходящих из клапанной крышки, на одном из них вы обнаружите клапан PVC (проверьте, кстати, заодно его работоспособность). Далее отсоединяем возможные подходящие провода нулевого провода автомобиля и снимем высоковольтные провода свечей зажигания. После этого вам останется лишь открутить четыре болта, на которых держится клапанная крышка.

Гарантийные обязательства и ценообразование

Наличие специальных приспособлений, обученного персонала и качественных запасных частей позволяет производить замену фазорегулятора Опель Астра Н с хорошим качеством.

Все запасные части мы закупаем у производителя и только заводского изготовления. Поэтому мы предоставляем гарантийные обязательства на все выполненные работы и запасные части, а прямые поставки запасных частей позволяют нам устанавливать справедливые и конкурентные цены, которые не превышает среднерыночные.

Высокое качество выполнения работ и справедливое ценообразование привлекают наших клиентов. После проведения ремонтных работ у нас автолюбители становятся постоянными клиентами нашего автосервиса.

Освещение

Самые популярные модификации, к сожалению, пока не оснащены фарой, однако некоторые владельцы техники сами регулируют этот нюанс.

Сделать освещение на мотоблоке очень легко, для этого обычно используют базовый электрогенератор. Подключение выполняется следующим образом:

• устройство, генерирующее электричество, подключают к кнопке на руле;
• от кнопки прокладывают необходимые провода к электрооборудованию (например, фаре);
• провода изолируют любым способом от механических повреждений и воды (чаще всего применяют трубу-гофру).

Читать дальше: Промежуточный подшипник фокус 2

Если мощности генератора достаточно, свет фары будет ярким. При недостатке мощности на малых оборотах двигателя свет будет гаснуть. Некоторые умельцы меняют генератор мотоблока на автомобильный или тракторный.

Как сделать свет для мотоблока или минитрактора своими руками:

В любом случае, даже без использования генератора можно сделать на мотоблоке свет. Для этого потребуется лишь 12-вольтовый аккумулятор и светодиодная лампа. Батарею можно взять с электро велосипеда или скутера.

Поставить ее рекомендуется между коробкой переключения передач и двигателем. По схеме, приведенной выше с электрогенератором, подключают аккумулятор. Провода от аккумулятора проводятся к выключателю, а затем к фаре или другому электрическому оборудованию.

Инструмент

При выполнении операции без СТО необходимо иметь следующий набор для регулировки:

• набор торцовых ключей;
• плоскую отвёртку;
• ключи на 17;
• ключ для проворота коленвала;
• щуп для двигателей ВАЗ или микрометр.

Стандартными щупами невозможно выполнить точную регулировку самостоятельно — они уже нормы и не перекрывают ширину зазоров. Толщина специального щупа для двигателей ВАЗ равна величине оптимальной норме зазоров — 0,15 мм. На чехле таких щупов обычно изображена схема регулировки клапанов.

При подготовке инструментов необходимо определиться каким устройством будет проводиться регулировка — щупом или микрометром. В процессе эксплуатации двигателя изнашиваются клапана и детали головки двигателя. Погрешность регулировки клапанов щупом увеличивается по мере износа деталей силового агрегата.

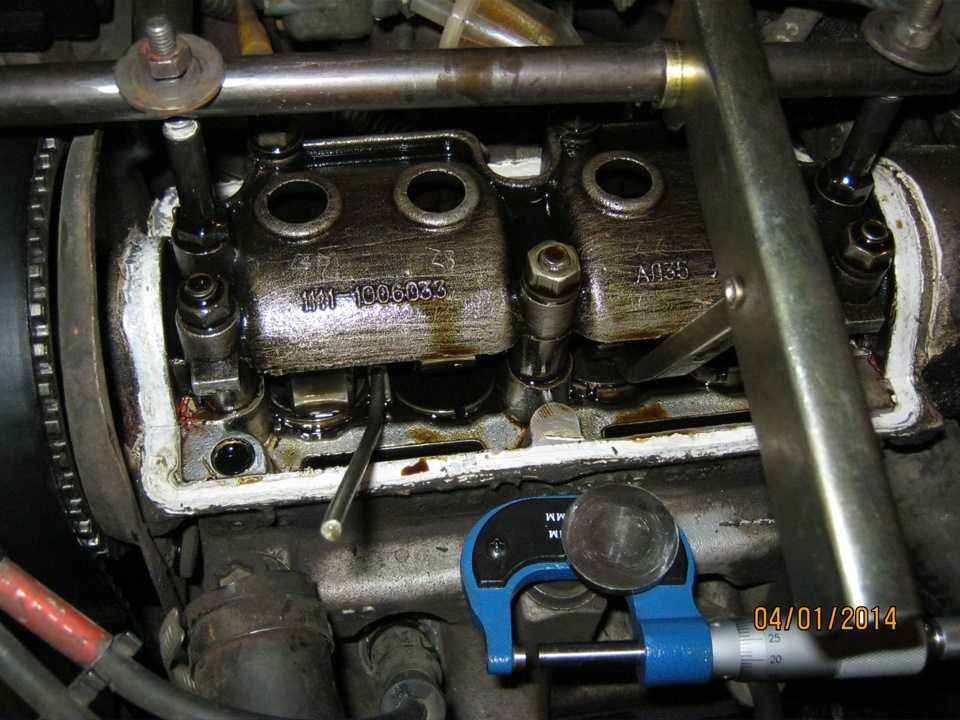

Для точной регулировки специалисты советуют использовать микрометр. Погрешность регулировки этим прибором равна нулю и не изменяется от износа деталей движка Lada 2106.

Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
Зазор измеряется на холодном двигателе (при +20°С ) между кулачком

распределительного вала (кулачок должен быть направлен вверх от толкателя) и
регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,
35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве
запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.
Считая от привода распределительного вала, первый,
четвертый, пятый и восьмой клапаны – выпускные; второй,
третий, шестой и седьмой – впускные.

Примечания
Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.
1 – зубчатое колесо распределительного вала
2 – шкив генератора
3 – шкив коленчатого вала

Фиксатор должен быть установлен между
распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в
толкателе проточены два паза. Поверните толкатель так,
чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B + A – C ,
где A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.
Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).
В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).
Предупреждение
Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива
коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать
коленчатый вал за болт крепления шкива распределительного вала.
ПОРЯДОК ВЫПОЛНЕНИЯ
Распечатать (с иллюстрациями) Распечатать (без иллюстраций)
1. Отверните гайку
крепления крышки фильтра и
снимите шайбу.

2. Отстегните четыре
пружинных зажима.

3. Снимите крышку
воздушного фильтра.

4. Выньте из корпуса
фильтрующий элемент.

5. Ослабьте затяжку
хомутов и снимите шланги с
патрубков на крышке
клапанов.

6. Отверните четыре гайки.

7. Снимите со шпилек корпус
фильтра и шланг забора
теплого воздуха от
патрубка. Отсоедините
шланг от корпуса фильтра,
предварительно ослабив
затяжку хомута.

8. Отсоедините от шланга
пластмассовый держатель,
ослабьте затяжку хомута и
снимите шланг с патрубка на
крышке клапанов.

9. Отверните гайку и
снимите кронштейн троса
привода акселератора,
оставив его висеть на
тросе. Отверните две
колпачковые гайки.

10. Снимите крышку
клапанов.

11. Удалите масло из
верхней части головки блока
(вокруг толкателей
клапанов). Установите
приспособление для
утапливания толкателей на
шпильки крепления крышки
клапанов и закрепите его
гайками.

12. Отверните три болта и
снимите переднюю крышку
привода
распределительного вала.

13. Установите поршень
первого цилиндра в в.м.т.
такта сжатия. Для этого
поверните коленчатый вал
так, чтобы метка на шкиве
распределительного вала
совпала с меткой (усиком)
на задней крышке привода
распределительного вала
(см. примечания). Затем
поверните коленчатый вал
еще на 40–50°. При этом
кулачки распределительного
вала повернутся от
толкателей.

14. Измерьте набором
щупов зазоры у первого,
второго, третьего и пятого
клапанов.

15. Если зазор какого-либо
клапана отличается от
номинального, утопите
толкатель этого клапана,
нажав на ручку
приспособления.

16. Удерживая толкатель в
утопленном положении,
установите фиксатор (см.
примечания).

17. Отведите
приспособление для
утапливания от толкателя и
выньте регулировочную
шайбу, подцепив ее тонкой
отверткой (см. примечания).

18. Запишите толщину
регулировочной шайбы,
которая нанесена на одной
стороне. Если толщина
шайбы не видна, измерьте
ее микрометром.

19. Установите в толкатель
новую шайбу необходимой
толщины .
Шайбу установите
надписью вниз (к
толкателю). Утопите
толкатель приспособлением
и уберите фиксатор.

20. Для проверки измерьте
щупом зазор: если он
отличается от
номинального, повторите
регулировку.

21. Поверните коленчатый
вал на один оборот (360°) и
отрегулируйте зазоры
четвертого, шестого,
седьмого и восьмого
клапанов в таком же
порядке. Затем залейте
масло в верхнюю часть
головки блока.

22. Установите переднюю крышку привода распределительного вала, крышку клапанов,
воздушный фильтр и вверните свечи зажигания

2011 — 2017 Autofizik.ru

 Для рекламодателей:[email protected]

Подготовка и разборка механизма

Регулировка зазоров в приводе клапанов

Для проведения работ придется приобрести специальное приспособление для нажатия на толкатели и набор регулировочных шайб различной толщины — без них обойтись не удастся. Если вы постоянно планируете выполнять регулировку собственными руками, то данное приобретение поможет сэкономить средства за услуги автосервиса. При одноразовой акции покупка приспособлений нецелесообразна, лучше сразу обратиться к мастерам.

Чтобы произвести разборку и отрегулировать просветы под кулачками, понадобятся такие инструменты:

• пара плоских щупов толщиной 0,2 и 0,35 мм;
• обычный слесарный набор с отвертками и пассатижами;
• пинцет;
• наборы ключей накидных и рожковых;
• ключ для свечей зажигания.

Поскольку в процессе настройки придется неоднократно поворачивать коленчатый вал, то для облегчения вращения рекомендуется вывернуть все свечи зажигания, предварительно сняв и убрав в сторону высоковольтные провода. Дальнейшая разборка включает в себя:

1. Отсоединение от клапанной крышки всех патрубков, мешающих ее снятию.
2. Откручивание клапанной крышки и ее демонтаж. Нужно проследить, чтобы из отверстий не потерялись резиновые втулки.
3. Снятие прокладки.
4. Демонтаж пластмассового кожуха ремня ГРМ.

Обтерев ветошью потеки масла на фланце головки цилиндра, где стояла прокладка, можно приступать к настройке.
