Установка рулевой рейки ваз 2108 на ваз 2110 своими руками

Пошаговая инструкция по замене рулевой рейки ВАЗ 2109 своими руками.

1. Пришло время установки. Сначала поместите рулевые пальцы в стойки, дабы «словить» нужное центральное положение рулевой рейки. А уж после установите в салоне вал на шлицы. Рулевой вал имеет свободный ход, поэтому не составит особого труда установить его в требуемом положении.
2. Воспользовавшись отверткой, сдерните с крепления рулевую рейку и вытяните ее через «окно» в нише колеса.
3. В подкапотном пространстве выкрутите гайки, присутствующие на рулевой рейке.
4. Установите съемник, затягивая гайку и постукивая по нему внизу до того момента, пока из конусного соединения не выйдет палец рулевого наконечника.
5. Открутите гайку рулевого наконечника.
6. При помощи пассатижей вытащите из соединения стопорный шплинт.
7. Очистите от пыли и грязи место крепления рулевой тяги к стойкам подвески машины.
8. Установите руль так, чтобы колеса «смотрели» прямо, и с помощью накидного ключа выкрутите болт из шлицевого соединения, расположенный возле педального узла.
9. Если вы решили установить рулевую рейку, бывшую в употреблении, проверьте состояние сайлентблоков рулевых тяг и пыльника чехла.

10. Для того, чтобы получить доступ к крепежу рулевой рейки, отсоедините адсорбер газов и сирену сигнализации (в случае, если она здесь установлена). Теперь доступ к креплению рулевой рейки открыт.

11. Снимите передние колеса и проверьте состояние пыльников на рулевых пальцах.
12. Приподнимите с помощью домкрата переднюю часть «девятки» до достижения полного вывеса передних колес. Но прежде под задние колеса нужно подложить бруски, дабы машину не повело.
13. Осуществите сборку рулевого узла в обратном порядке, завершив тем самым замену рулевой рейки ВАЗ 2109.

Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?

Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.

• Trialli CR 108 — 2451 руб.
• Pilenga SR-P 1141 — 2436 руб.
• BM SR 2108 — 2887 руб.

Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.

Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

После снятия этих узлов, доступ к креплению рулевой рейки свободен.

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.

Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.

Откручиваем гайку рулевого наконечника.

Далее устанавливаем съемник.

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

При помощи отвертки сдергиваем рулевую рейку с креплений.

Вытаскиваем ее через окно в нише колеса.

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

1. купить новую рулевую рейку
2. восстановить рулевую рейку на СТО
3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2. Более полный комплект с подшипниками и валами стоит порядка 500р.
3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Разборка рулевой рейки

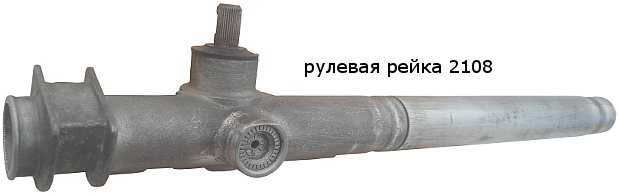

Разберем снятую рулевую рейку переднеприводных автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Разборку рулевой рейки придется проводить при принятии решения отремонтировать ее (это один из этапов ремонта), а не заменить новой в случае возникновения неисправностей. А именно, появлении в ней стуков (рейка стучит), вибрации и ударов на руле, увеличении люфта рулевого колеса – проблем очень часто встречающихся на автомобилях ВАЗ 2108, 2109, 21099.

Перед проведением работ следует запастись некоторым специнструментом: специальный ключ для отворачивания пробки упора, специальный ключ для отворачивания гайки подшипника без которых разобрать рулевую рейку проблематично.

Спецключи для разборки рулевой рейки 2108

Особенности разборки рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

Рассматривать снятие рулевых тяг, защитного чехла и колпачка не будем, ибо там все просто, а вот дальше сложнее. Для удобства проведения работ корпус рейки можно зажать в тиски, но можно все сделать и на коленке.

— Извлекаем упор рулевой рейки

Для этого специальным ключом отворачиваем пробку (гайку) упора и снимаем ее.

Отворачиваем спецключом пробку упора рулевой рейки 2108

Вынимаем находящуюся под пробкой пружину.

Поддеваем шлицевой отверткой и извлекаем стопорное кольцо упора.

Поворачиваем вал рейки (рожковым ключом на 14) по часовой стрелке до конца хода и нажимая на выступающую часть рейки сдвигаем с места упор.

Извлекаем сам упор рейки из ее корпуса (можно специальными тонкими плоскогубцами, вставив их в отверстие под пружину в упоре и вытянув его или попросту резким ударом корпуса рейки о деревянный брусок выбить его за счет инерции).

Извлечение упора рулевой рейки 2108

— Извлекаем вал рулевой рейки с подшипником

Снимаем пыльник вала.

Снимаем стопорную шайбу вала.

Отворачиваем гайку подшипника специальным ключом и снимаем ее.

Отворачиваем гайку вала рейки 2108 спецключом

Извлекаем вал рейки с подшипником. Применяем рычаг: зацепляем за лыску на валу длинным рожковым ключом на 14 и, опираясь им на монтажку (или широкий ключ), вытягиваем вал.

Извлекаем вал рейки при помощи рычага

— Извлекаем при помощи отвертки опорную втулку рейки

— Извлекаем игольчатый подшипник вала из корпуса рулевой рейки (можно использовать специальный съемник или просверлить сверлом 2 мм два отверстия в торце картера рейки и через них выбить подшипник). Извлекать для замены игольчатый подшипник следует только при явном его износе, так как выходит из строя он редко.

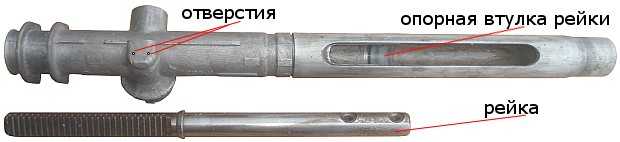

Извлеченная из корпуса рейка, опорная втулка и отверстия для сверления через которые выбивается игольчатый подшипник

Рулевая рейка автомобилей ВАЗ 2108, 2109, 21099 полностью разобрана.

Элементы извлеченного вала рулевой рейки 2108

При необходимости спрессовываем съемником или сбиваем трубой шариковый подшипник с вала рейки. Предварительно снимаем с вала стопорное кольцо.

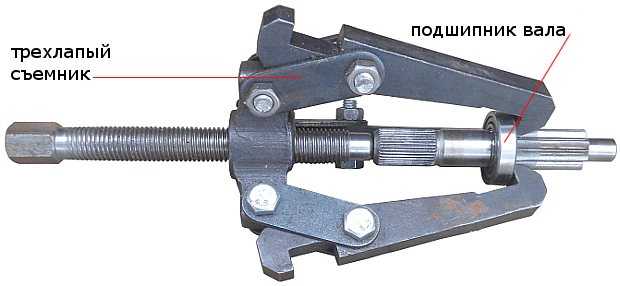

Снятие подшипника вала рулевой рейки трехлапым съемником

Примечания и дополнения

После разборки полностью промываем корпус рейки и все снятые элементы. Далее проводим выбраковку неисправных деталей их замену и сборку.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Схема узла

https://youtube.com/watch?v=ksqwt6kwo9Y

Конструкция и принцип работы

Чтобы было понятнее, следует вначале рассмотреть конструкцию и принцип действия рулевого механизма автомобилей ВАЗ.

Итак, весь рулевой механизм располагается в картере. Этот картер закреплен при помощи скоб к задней стенке моторного отсека. Для крепления картера на его концах одеты съемные упоры. Внутри же его установлена рейка с зубчатым сектором.

С правой стороны картера имеется специальный отлив, внутрь которого помещен вал с зубьями, то есть один край вала выполняет роль шестерни.

Своими зубьями вал входит в зацепление с зубчатым сектором рейки. Чтобы обеспечить должное зацепление в картер помещен подпружиненный упор, который поджимает рейку к шестерне.

На другом конце вала с зубьями сделаны шлицы, посредством которых он соединяется с валом рулевой колонки.

С левой стороны в картере имеется продолговатая прорезь. Через эту прорезь можно увидеть саму рейку.

С этой же стороны в рейке имеется два отверстия с резьбой для крепления рулевых тяг.

Посредством соединительной пластины и двух болтов к рейке крепятся рулевые тяги.

Чтобы снизить передачу колебаний от колес на рулевой механизм и далее на руль – в рулевые тяги со стороны их крепления к рейке установлены сайлентблоки.

Поскольку данный механизм «боится» пыли и грязи, ведь в результате ее попадания внутрь возможен износ зубчатого сектора и зубьев шестерни, прорезь картера закрыта резиновым пыльником, в котором проделаны отверстия под болты крепления.

Соединение зубчатого сектора с шестерней производится только с одной стороны, где путем упора исключается поперечный люфт рейки, а поскольку длина ее большая, то с другой стороны для предотвращения этого люфта используются пластиковые втулки.

Чтобы понять, как все работает, рассмотрим ситуацию с поворотом вправо.

Водитель начинает вращать руль, это вращательное движение полностью передается на вал шестерни механизма.

Шестерня начинает вращаться по часовой стрелке, а поскольку имеется зубчатое соединение ее с рейкой, то она заставляет смещаться рейку влево.

Рейка смещаясь, тянет рулевые тяги, поскольку она с ними соединена болтами.

Рулевые тяги, перемещаясь влево вместе с рейкой, посредством поворотных кулаков обеспечивают поворот колес.

https://youtube.com/watch?v=JVaVVb92EOs

FakeHeader

Comments 32

Ну и дыра у нас, ремкомплект х купишь, даже ключа нету((разберай как и чем хочешь

Проверить натяжку рейки, если гайка затянута до упора а все равно болтается заменить ремкомплект, проверить саленблоки рулевых тяг, пластик напхать по желанию. Недавно проделывал все вышеперечисленное, если интересно www.drive2.ru/l/5880875/

А что идет в ремкомплекте?саленблоки идут или отдельно

Ремкомплекты разные бывают, саленблоки продаются отдельно, как и пыльники и резинки под крепеж рейки.

А что идет в ремкомплекте?саленблоки идут или отдельно

Вот фото самого дешевого ремкомплекта g-a.d-cd.net/7367282s-960.jpg в том что подороже еще пара подшипников, а в самом дорогом еще и вал(червяк) но он стоит как половина новой рейки.

Спасибо за фото

Проверить натяжку рейки, если гайка затянута до упора а все равно болтается заменить ремкомплект, проверить саленблоки рулевых тяг, пластик напхать по желанию. Недавно проделывал все вышеперечисленное, если интересно www.drive2.ru/l/5880875/

Сегодня поменял ремкомплект, и напихал кусков от конистр,8ми гранную гайку затянул до конца и руль не стучит при кочении резко в право в лево, отпускаешь гайку, появляется стук.руль туже вроде стал перемещяться.еще не пробывал выезжать.за 2 тяги где на 22 болты беру качаю верх в низ, не стучит, только шевелиться немножко. Хоть новую покупай

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

• На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
• Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
• Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

• Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
• Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
• Затем зажимаем её в тиски либо в специальное приспособление для ремонта
• А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
• Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
• Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
• А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
• Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
• Такой же подход справедлив и к дефектовке подшипников
• В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
• Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
• Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
• Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
• Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
• Причем сумма счета, который, вам выставят, может сильно отличаться
• К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

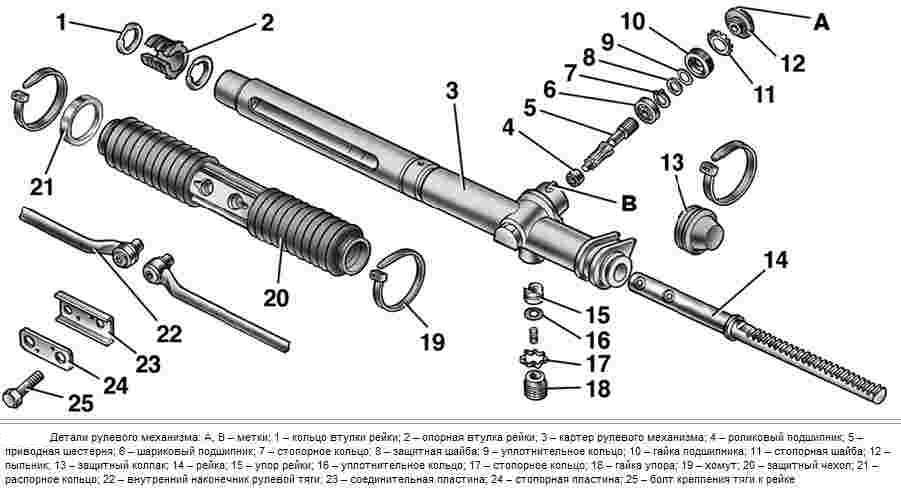

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

• Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
• Начинают все с попытки отремонтировать имеющееся устройство
• Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
• Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
• Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
• Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
• А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
• Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
• На приобретение комплектующих тратится не много денег
• Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
• Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности	Особенности
Увеличивается свободный ход руля	Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке
Шумит или стучит около рулевого узла	Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки
Туго вращается руль	Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла. Схема узла

Схема узла

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно

Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек. Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109
