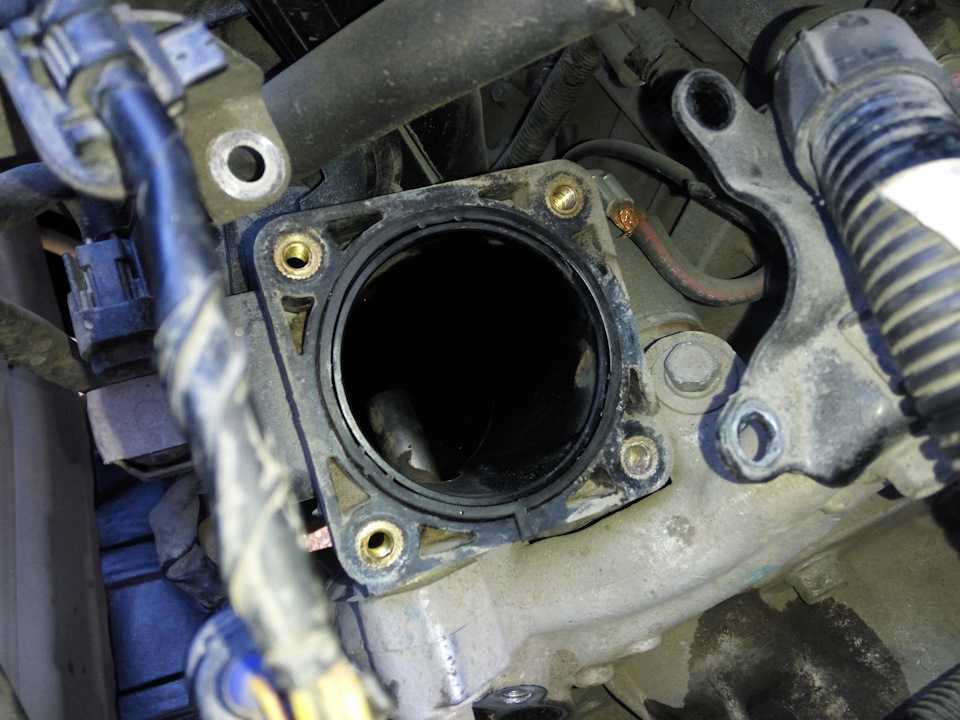

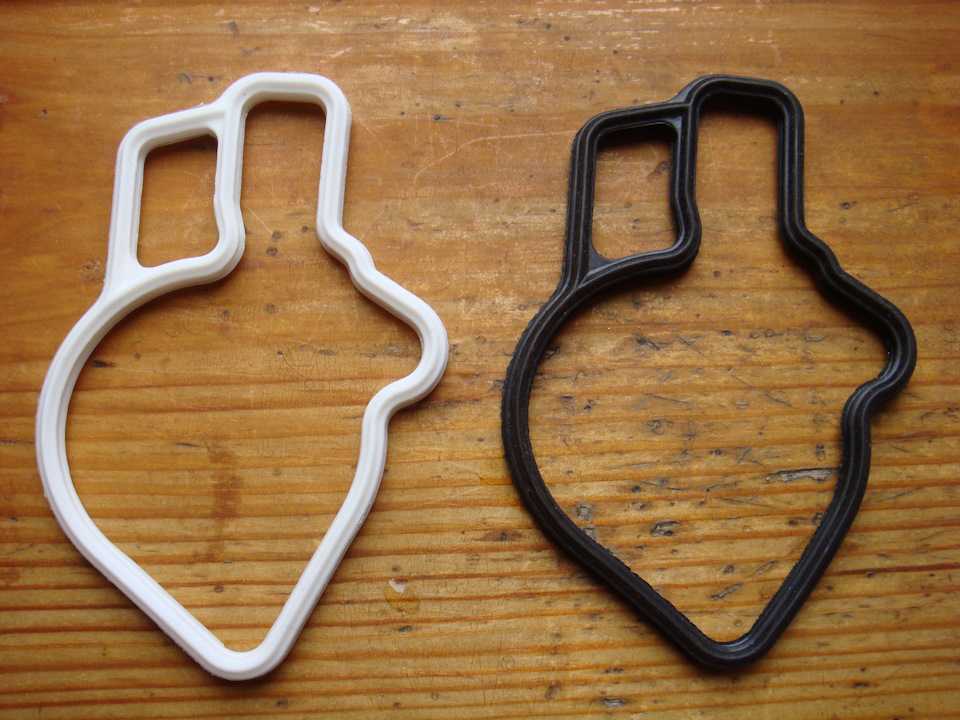

Прокладка между дросселем и впускным коллектором

Ремонт Priora 89

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

набор накидных и гаечных ключей;
динамометрический ключ;
новый расходный материал;
тару для слива ОЖ;
чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Этапы

В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
Затем необходимо слить тосол в приготовленную емкость.
Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
Далее снимается термостат.
После откручивания гаек крепления кронштейна, его следует отвести в сторону.
Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
Вместе с ГБЦ снимается старая прокладка.

Демонтируем ГБЦ вместе с прокладкой
Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

Отверстие с медной оконтовкой
Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

Схема закручивания крепежных болтов
Сборка осуществляется в обратной последовательности.
После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации;

11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания;

18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений;

26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей;

32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации;

А – точка заземления жгута панели приборов.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

в цилиндрах нет выработки;
не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
раскручиваем гайки приемной трубы глушителя;
полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
если под двигателем есть защита, демонтируем ее;
подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
снимаем нижний лючок корпуса КПП (три болтика);
головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
демонтируем поддон, снимаем маслоприемник;
отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Замена маслоприемника:

Снятие: 1) Сперва загоните автомобиль, на смотровую яму.

2) Затем с самого низу двигателя автомобиля, снимите поддон картера. (Как снять поддон, см. в статье: «Замена поддона картера»)

3) Далее при помощи удлинителя с накидкой головкой отверните два болта, которые крепят маслоприемник ко второй крышке.

4) После того как болты будут откручены, возьмите в руки гаечный ключ, и отверните с его помощью последний болт, который крепит маслоприемник к корпусу масляного насоса.

5) И в завершение операции, снимите маслоприемник, с нижней части двигателя автомобиля.

Установка: 1) В начале установите маслоприемник на свое место, и после чего заверните болт крепления маслоприемника к корпусу масляного насоса.

2) После заворачивания болта, взяв в руки удлинитель с накидной головкой, заверните с его помощью два оставшихся болта, которые крепят маслоприемник ко второй крышки.

3) И в завершение операции, установите ранее снятый поддон картера на свое место, воспользовавшись для этого все той же статьей, по «Замене поддона картера».

Примечание! Установка поддона картера, производится в обратном порядке снятию!

Очистка маслоприемника от грязи, и замена его уплотнительного кольца:

1) Прежде чем перейти к очистке и замене уплотнительного кольца, снимите маслоприемник с двигателя автомобиля. (см. «Снятие маслоприемника»)

2) Затем при помощи отвертки подденьте уплотнительное кольцо, которое на нем установлено, и после чего снимите его и замените на новый.

Примечание! Перед началом установки нового уплотнительного кольца, смажьте его моторным маслом, желательно тем же, который залит у вас в двигателе автомобиля!

3) Теперь перейдите к очистки сетки маслоприемника от грязи, для этого: • Сперва возьмите в руки какой ни будь хороший растворитель, и после чего тщательно промойте сетку маслоприемника от грязи.

• А когда промывка будет закончена, продуйте эту сетку сжатым воздухом.

Примечание! Это делается для того, что бы она быстрее высохла от растворителя, и напрочь убрались все мелкие оставшиеся частички грязи!

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

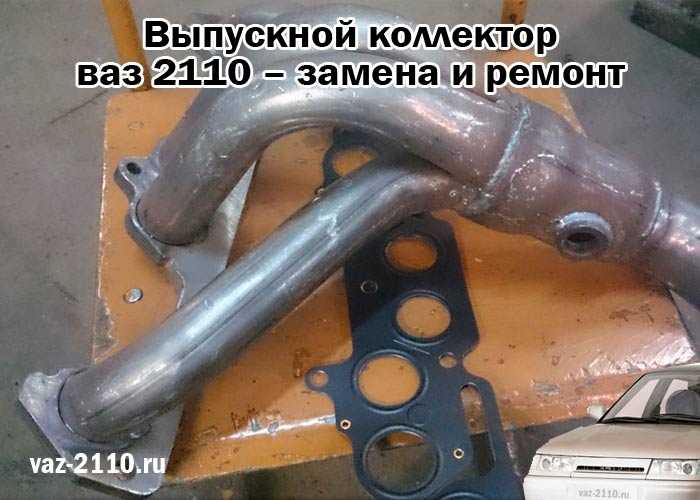

Выпускной коллектор ваз 2110 – замена и ремонт

В некоторых случаях при запуске двигателя из-под капота может появиться дым и запах газа. Чаще всего это сигнализирует о том, что мог перегореть выпускной коллектор, и на ваз 2110 его необходимо менять, так как произошло перегорание металла. И здесь не стоит затягивать с заменой или ремонтом, так как все эти проблемы могут плохо сказаться на работе двигателя в целом. Заменить деталь можно и своими руками, здесь нет ничего трудного.

Обычно место прогара практически не увидеть, но при работающем двигателе необходимо открыть капот автомобиля. И далее рассмотреть, откуда выходят выхлопные газы, если они проходят со свистом, то идут мимо приемной трубы, а идет через прогоревшее место.

Замена коллектора на ваз 2110 своими руками

Для замены устройства своими руками необходимо:

Автомобиль поставить в гараж.
Открыть капот и повесить специальную лампу с защитой фонаря.
Перед проведением всех работ обязательно сливается весь тосол с бачка.
Снять аккумуляторную батарею.
Снять патрубок с вакуумного усилителя.
Отсоединяем все шланги с крышки регулятора давления рампы.
Отсоединить датчик на дроссельную заслонку и его трос.
Немного раскрутить хомут на патрубке подачи воздуха, затем вообще отсоединить.
Затем необходимо снять крепление с дроссельного патрубку и вентиляции газов из картера.
Все шланги снимаются парами.
Следует ослабить хомут на вентиляции картерных газов.
Затем его вообще снимают.
Точно так же поступают со всеми остальными шлангами, чтобы облегчить дальнейшие работы.

Здесь стоит помнить, что ресивер снимается только совместно с дроссельным узлом. Также следует от него отсоединить все примыкающие шланги и фишки, и конечно ослабить крепления. Не стоит забывать о местах крепления устройства, если замена проводится первый раз, то лучше заметить эти места, чтобы ничего не перепутать. Это все необходимо чтобы правильно установить новую деталь. Все мелкие элементы крепления следует положить в одно место, чтобы не потерять.

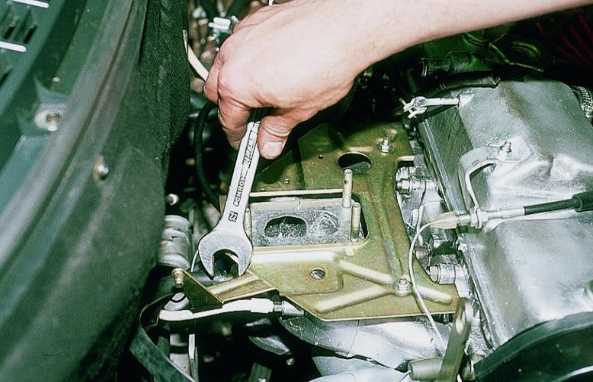

После всего этого откручивают несколько гаек крепления ресивера и кронштейна трубок подачи. Затем ресивер можно снимать, и удалят прокладку с него.

Замена рампы на ваз 2110

Всегда рампу снимают вместе с регулятором давления топлива:

Отсоединяем шланг вакуума с регулятора.
При откручивании штуцера на трубке подачи топлива, используют рожковый ключ на 17.
Снять фишку на напряжение рампы.
Также откручивают винт на крепление трубок подачи бензина и затем его отсоединяют.
Затем при помощи шестигранника откручивают несколько винтов с крепления рампы.
Рампу снимают по оси направления форсунки и извлекают ее из привычного места.
Затем снимается заменитель, необходимо открутить крепление с левой стороны впускного коллектора, и немного расслабить нижний болт.

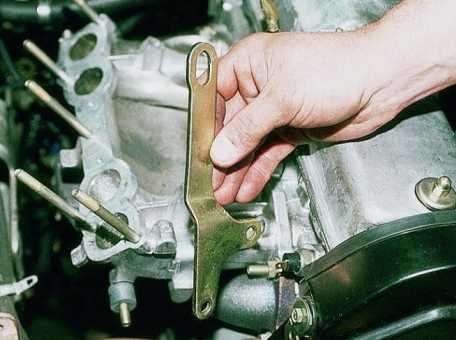

Снимают сам кронштейн.
Теперь следует таким же образом снять и правый кронштейн.
Со шпильки откручивают несколько гаек рыма.

Как снять рым на ваз 2110

Для того чтобы снять рым необходимо провести следующие манипуляции:

С кронштейна ресивера удаляют 3 гайки и снимают его.
С аккуратностью удаляют втулку со шпильки впускного коллектора.
Также снимают трубку на прием воздуха и снимают ее со шпилек.
Откручивают гайку сверху и немного ослабляют нижнюю планку.
Эти планки помогают удерживать насос подачи топлива, поэтому и снимать их необходимо с аккуратностью.

При проведении работ тосол может немного затечь в клапана, оттуда он извлекается при помощи обычного шприца. Выкручивают свечи зажигания, немного прокручивают стартером, тем самым тосол уйдет. Теперь стоит осмотреть сам коллектор, если на нем имеются выемки, то лучше провести замену. Все проводимые работы выполняются над ямой, так как необходимо далее снимать выхлопную трубу.

После того как будет проводиться замена коллектора, необходимо сразу проверить все прокладки и лучше всего провести их замену. Для затяжения всех гаек необходимо использовать специальный ключ, а кольца уплотнения тоже стоит заменить. Все гайки и винты закручивают с определенной силой.

Конечно, все необходимые работы следует проводить своими руками, так как стоимость такой замены в сервисе будет в разы дороже.

Замену выпускного коллектора ваз 2110 8 клапанов всегда проводят самостоятельно. Точно также можно найти инструкцию по замене выпускного коллектора ваз 2110 16 клапанов. На этих автомобилях можно легко научиться проводить замену не только этих деталей, но и многих других.

Вообще, перед тем как приступать к замене коллектора ваз 2110, необходимо тщательно прочитать всю инструкцию по автомобилю. А сейчас много информации по ремонту в интернете.

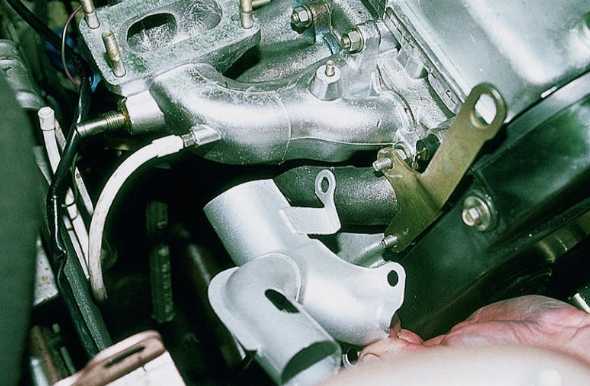

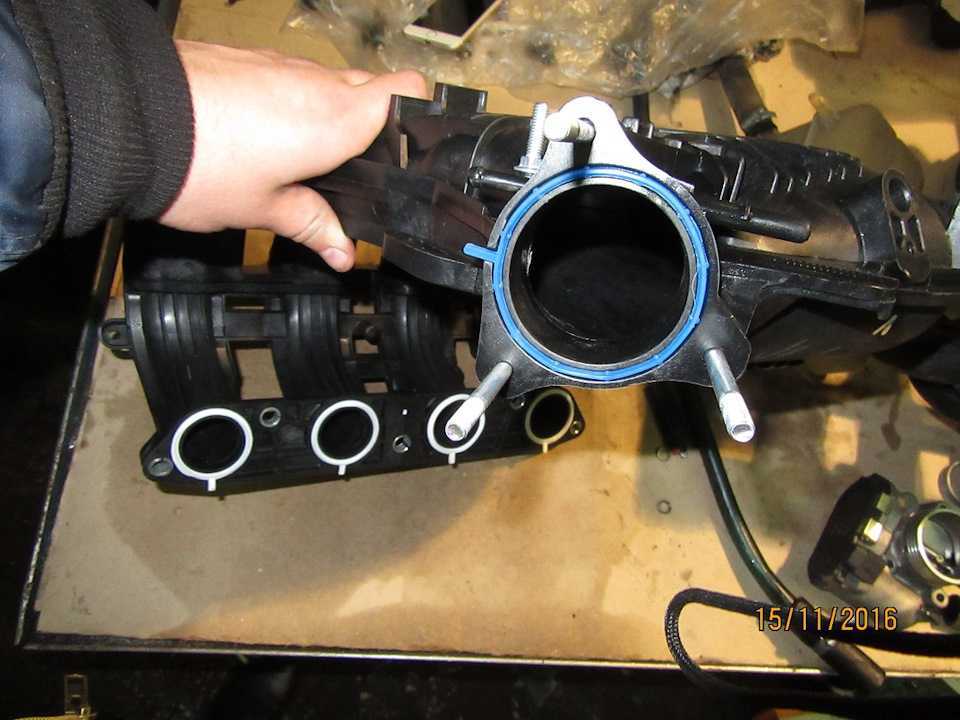

Снятие и замена впускного коллектора

В случае повреждения необходимо провести снятие впускного коллектора ВАЗ 2106 и его замену на новое изделие. С этой целью необходимо:

Обесточить транспортное средство, сняв провод с отрицательной клеммы АКБ.
Слить тосол из охладительной системы в специально подготовленную тару.
Демонтировать фильтр очистки воздуха на автомобилях начальных годов выпуска, а в современных ТС – отсоединить также шланг подачи воздуха от фильтра.
Далее проводим аналогичные действия с трубкой вакуума и вентиляционным шлангом, идущим на картер от камеры подачи воздуха

Сняв крепеж, демонтируем эту камеру со шлангом.
Отсоединяем шланг подачи топлива, при этом обращаем внимание на прекращение вытекания бензина.
Снимаем скобку крепежа тросика газа, кольцо-уплотнитель и рассоединяем тросик от рычага заслонки дроссельной системы.
Ставим метки на шлангах подачи тосола от корпусной части заслонки воздуха автоматического принципа действия. Исключаем вытекания тосола со снятых патрубков охладителя.
Ставим метки, и рассоединяем трубки вакуума от фронтальной части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
Демонтируем крепеж и отвинчиваем от впускного коллектора вакуумный шланг вакуума тормозного усилителя.
На некоторых модификациях требуется снять установленную проводку с разъемочной колодки, идущий от температурного датчика.
Демонтируем крепеж генераторного устройства сверху к впускному коллектору «шестерки».
На некоторых модификациях требуется рассоединить и демонтировать картерный вентиляционный шланг от кормовой части ГБЦ.
Осматриваем визуальным путем отсоединение всех компонентов систем автомобиля от впускного коллектора и демонтируем его.

Монтаж впускного коллектора осуществляется в порядке, обратном снятию изделия, учитывая следующие особенности:

При демонтаже карбюраторного устройства установка изделия производится с новой прокладкой.
При снятии крепления генераторной электромашины монтаж крепежа производится перед монтажом впускного коллектора «шестерки».
Его монтаж производится на ГБЦ с обновленным уплотнителем, и крепеж осуществляется динамометрическим ключом с фиксированным моментом тяги.
Провести проверку корректности всех подсоединений.
Заливаем жидкость-охладитель, устанавливаем и регулируем тросик газа, при нарушении настроек карбюратора скорректировать холостой ход и концентрацию угарного газа.
Подсоединяем шланг отвода охлаждения впускного коллектора от системы.

Необходимая доработка впускного коллектора проводится для более равномерного поступления бензиново-кислородной смеси по цилиндрам силовой установки. Смесь топлива и воздуха «пульсирует» в цилиндрах по причине некорректной дислокации карбюраторных заслонок над впускным коллектором «шестерки». Если некоторые из перегородок на соседних магистралях убрать, то на выходе получается устранение конструктивных промахов по стандартизации линейных размеров магистралей. Кроме того, под карбюраторным устройством образуется объемное пространство, где происходит диффузия топливно-воздушной смеси перед распределением по магистралям.

Другой способ доработки впускного коллектора – полное коаксиальное совмещение карбюраторных окон, отверстий и ГБЦ. Препятствия в виде ступеней в местах сочленения изделий создают сильные воздушные потоки, препятствующие корректному поступлению топливной аэрозоли в моторные цилиндры, и ТС теряет аэродинамические свойства. Требуется эти внутренние возвышения убрать и провести полировку внутренних плоскостей ГБЦ и впускного коллектора, что даст возможность увеличить величину момента кручения и значения предельной динамики автомобиля. При более высоких оборотах силовой установки результат будет более заметен.

Поломки и ремонт двигателя авто ВАЗ 2112

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:

Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
Сползать ремень может из-за искривления роликов.
Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.

Ремонт клапанов на авто ВАЗ 2112

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
Отсоединяется клапанная крышка.
На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
На край клапана намазывается алмазная крошка, как показано на фото.

Нанесение алмазной крошки на клапан

На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.

Совет: Для увеличения трения клапан немного нужно тянуть вниз .

Тщательно удаляются остатки притирочной пасты с седла и клапана.

Клапан после притирки

Устанавливается клапан на место.
Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
Сборка выполняется в обратном порядке.

Преимущества ВАЗ 2112 с 16 клапанами двигателя

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:

К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.

Тюнинг восьмиклапанного двигателя

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты. В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
Установка модифицированных болтов увеличивает надежность двигателя.
Перед монтажом головки блока собирается сам блок цилиндров.
Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.

Замена впускного коллектора на приорe

Добро пожаловать! Впускной коллектор – кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.

Примечание! Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!

Где находится впускной коллектор? Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.

Примечание! Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях»!

Когда нужно менять впускной коллектор? Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.
