Снятие и установка головки блока цилиндров двигателя змз-406

5.9.2. Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: ключи TORX T25 и T55, отвертка с плоским лезвием, пассатижи и бокорезы.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
2. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
3. Снимите полку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).
4. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
5. Разъедините фланцы дополнительного глушителя и катколлектора (см. «Замена прокладки катколлектора»).

6. Снимите воздухоподводящий рукав (см. «Снятие и установка воздушного фильтра»).	7. Снимите трубопровод системы вентиляции картера (см. «Очистка системы вентиляции картера»).

8. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
9. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
10. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
11. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Рис. 5.3. Задняя крышка ремня привода газораспределительного механизма

12. Выверните три болта крепления задней крышки ремня привода газораспределительного механизма (рис. 5.3) и снимите ее.
13. Снимите распределительные валы (см. «Замена распределительных валов»).

14. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.	15. Извлеките трубопровод подачи топлива из держателей на рампе и отведите трубопровод в сторону.

16. Снимите рампу электрических разъемов форсунок (см. «Снятие и установка топливной рампы»).

17. Выверните винт крепления кронштейна указателя уровня масла.	18. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.

19. Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг радиатора…	20. …и шланг отопителя салона.

21. Сдвиньте вверх фиксатор…	22. …и отсоедините колодку жгута проводов от крышки дроссельного узла.

23. Сжав фиксаторы, отсоедините от форсунок колодки жгутов проводов.	24. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

25. Снимите впускную трубу (см. «Замена прокладки впускной трубы»).

Рис. 5.4. Порядок ослабления затяжки болтов крепления головки блока цилиндров

26. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.4, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.

Предупреждение Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

27. Снимите головку блока цилиндров в сборе с катколлектором.

Полезный совет Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

28. Снимите с головки блока катколлектор (см. «Замена прокладки катколлектора»).
29. Очистите привалочные поверхности головки и блока.
30. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшую туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;

Рис. 5.5. Порядок затяжки болтов крепления головки блока цилиндров

– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.5, в три этапа:
1-й этап — затяните моментом 15,0 Н·м (1,5 кгс·м);
2-й этап — затяните моментом 30,0 Н·м (3,0 кгс·м);
3-й этап — доверните на угол 90°.
32. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
33. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Когда менять прокладку ГБЦ

Прокладка между блоком и головкой блока цилиндров не имеет срока годности. Это не масло или деталь, которую надо менять через определенный срок. Если никаких подтеков нет, объем масла не уменьшается, объем тосола, антифриза или воды, в зависимости что залито в охлаждающую систему, не уменьшается, тогда лучше не тревожить и не разбирать ДВС просто для замены прокладки.

Но, если появились такие признаки, как:

• видимые потеки в местах соединения ГБЦ и БЦ;
• если изменился цвет масла (некоторые масла становятся белые, как молоко, при смешивании с охлаждающей жидкостью);
• необычный рабочий такт мотора с подозрительным цветом выхлопных газов (охлаждающая жидкость попадает в цилиндры);
• в бачке с тосолом, антифризом или водой появились масляные пятна.

При появлении таких признаков лучше прекратить дальнейшую эксплуатацию, так как это может привести к более дорогому ремонту, чем просто поменять прокладку ГБЦ.

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

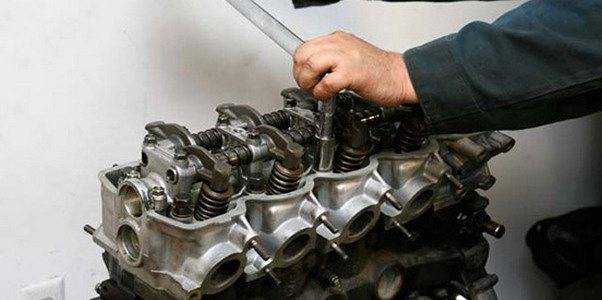

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа. К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность. Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.

И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.

В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.

Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.

Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.

Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.

Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.

Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.

Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.

Так к какому же мы пришли выводу? А вот к какому! протягивай вовремя головки!

А то сгорят к hujam прокладки!

Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.

Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать . И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!

Замена Прокладки Гбц Калина 8 Кл

Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.

1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )

Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.

5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).

9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.

Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.

Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

READ Замена Сальников Клапанов Ваз 2107

пятнадцать.

Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.

Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.

19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.

21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.

Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.

READ Замена Вилки Сцепления Ваз 2109

6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.

3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.

28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.

Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины

Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.

Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.

READ Сколько Заливать Масла В Ирбис Ттр 250

3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4

85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.

33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.

Источник

Прикипела головка блока цилиндров: что делать

В ряде случаев после откручивания болтов не удается снять прикипевшую головку блока цилиндров, также могут не выкручиваться шпильки.  Головка блока может прикипеть на прокладке или изначально быть перетянутой на шпильках. Во втором случае алюминий корпуса ГБЦ «обжимает» шпильки и крепко держится за них. В результате сдвинуть или поднять ГБЦ не удается.

В такой ситуации есть несколько способов решения проблемы в гаражных условиях. Прежде всего, головку нужно попробовать обстучать со всех сторон через деревянную проставку. Если это не помогает, тогда по шпилькам можно налить немного уксуса, после чего легко простучать по торцам и бокам головки. Также можно отмочить шпильки в wd-40, затем начать расшатывать головку вверх и вниз.

Еще одним способом является подъем поршня в первом цилиндре практически в ВМТ, но так,  чтобы осталось немного места, то есть поршень находился на такте сжатия. Если позволяет конструкция, можно ориентироваться по бегунку трамблера, который станет в положение первого цилиндра. Получается, клапана будут закрыты. Далее через свечное отверстие в цилиндр заливается немного моторного масла, затем свеча зажигания закручивается. После двигатель проворачивается вручную, в результате чего головка должна сдвинуться с места в том случае, если полностью откручены крепежные болты. Бывает так, что поднимется только передняя часть. Это значит, что процедуру  нужно проделать и с четвертым цилиндром.  Добавим, что некоторые мастера прокручивают мотор не вручную, а стартером.  При этом не стоит забывать, что есть риск погнуть шатун. Если головка отошла, тогда ее нужно раскачивать и далее пробовать поднимать.

Случается, что ни один способ не помогает, тогда одним из самых простых и одновременно опасных решений можно считать вставку широкой плоской стамески путем забивания прямо в прокладку ГБЦ

Забивать нужно осторожно, чтобы не повредить привалочную плоскость блока и головки. Отметим, что в ряде случаев плоскость все равно повреждается, в чем и заключается главный недостаток

Еще одним решением, которое помогает выкрутить шпильки,  является их выкручивание при помощи так называемого шпильковерта или посредством установки двух гаек. Также на шпильки можно накрутить гайки, затем обварить их сваркой и выкрутить подобно обычным болтам. Минусом можно считать то, что шпильки в этом случае нужно будет менять.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Особенности сборки

Сборку осуществляют в обратном порядке. При монтаже шатунов необходимо учитывать, что на каждом из них имеются отметки, сделанные производителем. На блоке они тоже есть – метки на блоке и шатунах должны совпадать.

При установке соблюдают левую и правую части. Шатун и его крышка идеально подобраны на заводе – пара индивидуальная. Заменять их нельзя. Чтобы установить поршень в цилиндр, понадобится специальная оправка для сжатия поршневых колец. Оправку можно приобрести в готовом виде или же сделать самостоятельно. Вкладыши шатунные и коренные монтируются таким образом, чтобы совпали замки на вкладышах и посадочных местах. Вкладыши перед монтажом смазываются маслом.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

2.1k

Как правильно проверить уровень масла в двигателе

13.1k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.Для проверки целостности прокладки необходимо выполнить одно из следующих действий

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.

Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.

Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3. 5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Источник

Этапы работ

Снятие головки блока цилиндров предполагает проведение подготовительных работ:

В первую очередь необходимо отсоединить клемму от аккумулятора.
При наличии декоративной крышки из пластика необходимо её демонтировать. Также если есть защита картера, то её лучше снять.
Далее сливаются жидкости в разные ёмкости, отсоединяются патрубки и прочие провода. Если масло рекомендуется сливать на горячий мотор, то остальные действия лучше осуществлять, когда движок уже остынет.
Для более свободного доступа к двигателю опытные мастера рекомендуют извлечь аккумулятор.
Приводной ремень надо ослабить, а насос гидроусилителя руля отключить

После ослабления ремня можно снять планку, которая держит его, а генератор отвести в сторону для увеличения пространства вокруг движка.
Так как в цилиндрах происходит поэтапное сжатие, сгорание, выпуск и впуск газовой смеси, то важно установить поршень в определённое положение. Лучше всего для этой цели подойдёт положение ВМТ.
Далее необходимо открепить жгут проводов и отвести его в сторону.
Снятие воздушного фильтра

Помимо самого фильтра необходимо снять его корпус и ремень ГРМ. Когда ремень будет снят, надо приступить к демонтажу шкива распределительного вала. Шкив надо зафиксировать одной отвёрткой для предотвращения прокручивания, а второй снимать деталь.
Разъёмы регулятора холостого хода и ДЗ нужно отсоединить от электропроводки.
Воздушный патрубок, который подводит газ, нужно отсоединить от ДПДЗ и демонтировать его.
Электромагнитный клапан отсоединяется от системы и фиксируется в надёжном месте.
Далее необходимо отсоединить шланги, отвечающие за подвод топлива.
Отключаются все датчики, а оставшиеся патрубки снимаются и откладываются в надёжное место.
После того, как все навесные части были полностью демонтированы, можно приступить к демонтажу бронепроводов и их перемещению в отдельное место.
Далее откручивается болт, который отвечает за удержание кронштейна трубы-впуска. При помощи торцевого ключа могут быть отвинчены верхние болты.
Далее приёмную трубу открепляют от коллектора.

На следующем этапе необходимо открутить крепления, которые фиксируют головку непосредственно к блоку цилиндров. Болты лучше откручивать постепенно. В первые два раза вывинчивание происходит всего на пол-оборота резьбы.

Все крепежи должны демонтироваться равномерно, поэтому лучше воспользоваться динамометрическим ключом. Последовательность должна в точности соблюдаться для предотвращения деформации мотора. Узнать очерёдность выкручивания можно в мануале, прилагающемуся к автомобилю.

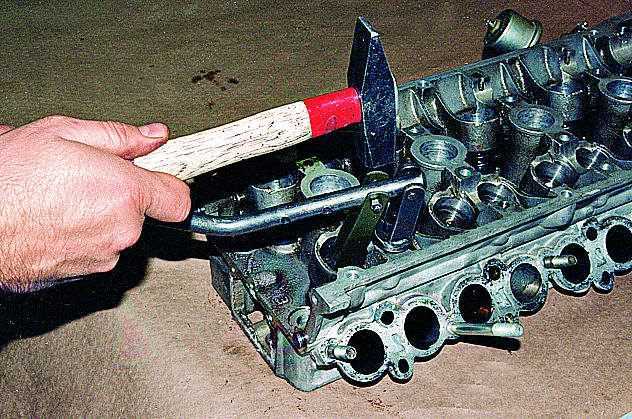

После того, как болты были откручены, происходит демонтаж ГБЦ. В зависимости от манипуляций, которые будут проводиться с головкой блока, деталь может демонтироваться в комплекте с выпускным коллектором и впускной трубой.
