Датчик скорости автомобиля

Процесс прокачки тормозов с АБС

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

  1. Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
  2. Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
  3. Начинаем прокачивать тормоза с абс при выжатой педали;
  4. Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
  5. Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

Начинаем прокачивать тормоза с переднего правого, а потом левое. Процедура происходит при выключенном зажигании (положение на «0») и снятой клемме на бачке ТЖ.

  1. Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
  2. Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
  3. Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

Задние колеса прокачивается с включенным зажиганием на положении ключа «2».

  1. Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
  2. Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем).

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

  1. Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
  2. Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
  3. Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
  4. После чего отпускаем тормоз и ждем остановки насоса.
  5. Выключаем зажигание и подключаем снятый разъем с бачка.

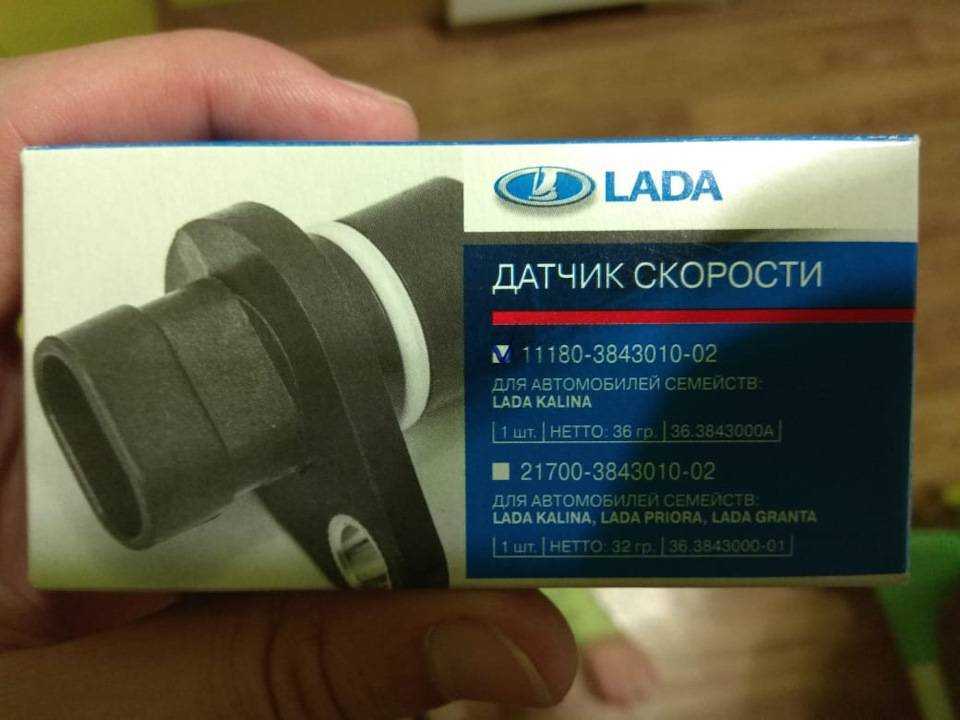

Меняем датчик скорости на ВАЗ-2115 своими руками

В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:

  • код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
  • код Р0503 – о прерывающемся сигнале.

Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива

Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу. Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке»

Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».

Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.

В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.

Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:

  • отвертки – фигурная и плоская;
  • плоскогубцы;
  • гаечные ключи – на 10 и 21.

Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.

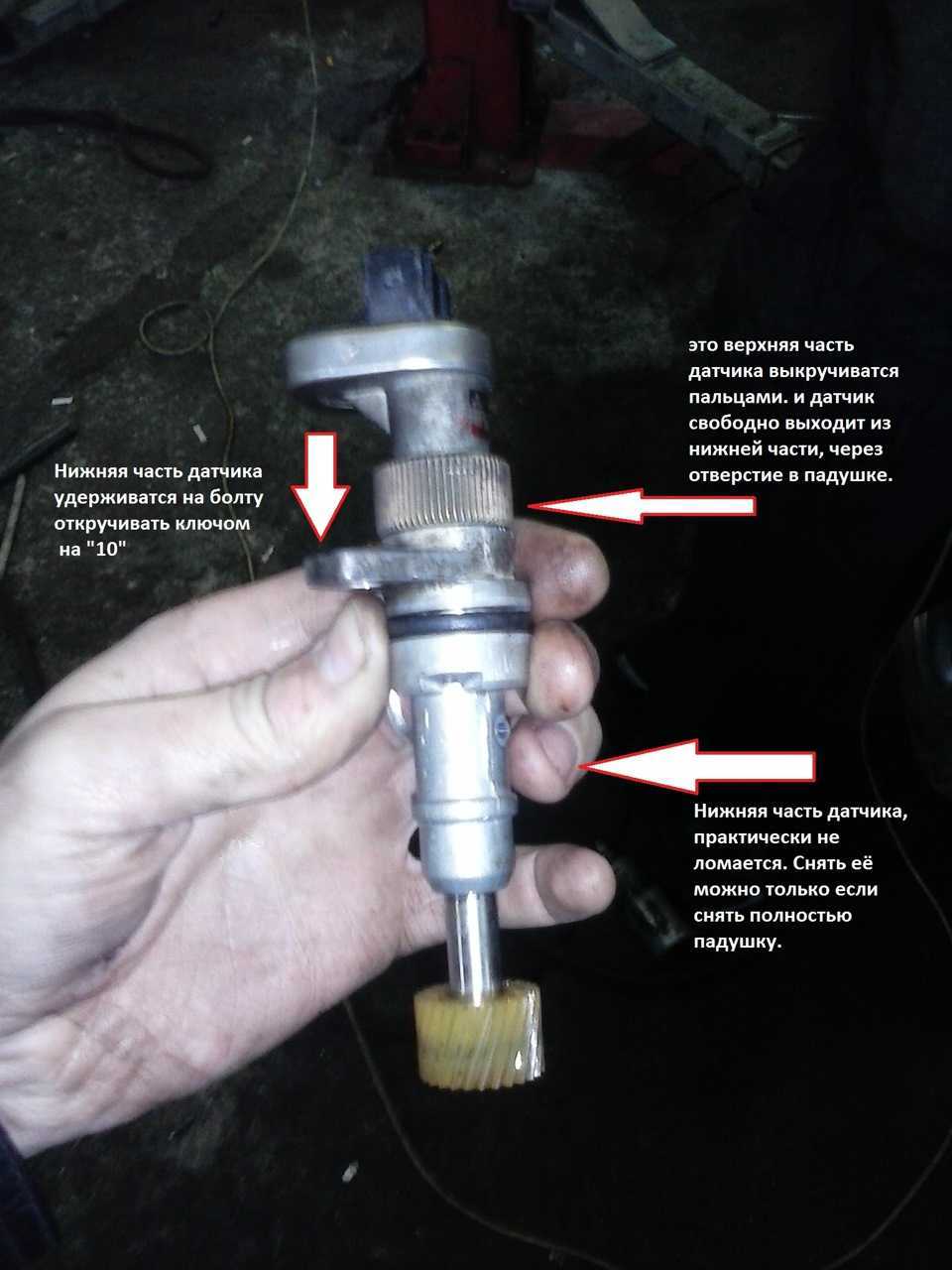

Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.

Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.

Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.

Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.

Как сбросить ошибку ABS

Антиблокировочная система регулирует не только торможение, но и участвует в системе курсовой устойчивости и других электронных устройств Лада Веста. Появление ошибки ABS приводит к нарушению нормальной работы устройства и даже иногда к отключению всей системы.

Коды неисправности ABS LADA Vesta, зажигающие индикацию на приборной панели:

  • U 0416 – ошибка контроллера ESP;
  • U 0415 – некорректные данные ABS;
  • U 0122 – отсутствие сигнала ESP;
  • U 0121 – нет данных системы ABS.

Первые два сигнала часто указывают на повреждение датчиков и контактов. Иногда индикация появляется при различии давления и рисунка шин автомобиля.

После тестирования необходимо сбросить код ошибки, иначе системы Лада Веста не будут работать в нормальном режиме. Удаление кода осуществляют специальной программой через сканер.

Чтобы избежать появления ошибок в дальнейшем, нужно придерживаться правил:

  • не разряжать аккумулятор;
  • периодически проводить диагностику электрической схемы автомобиля;
  • регулярно проверять плотность контактов датчиков и клемм.

Текущий технический уход за автомобилем не требует больших затрат, но помогает избежать дорогих ремонтов.

Отзывы владельцев Лада Веста об ABS:

Неисправность прибора: по каким причинам возникает?

Обрыв электрической сети относят к проблемам, которые встречаются чаще всего у таких узлов. Если диагностика проводится самостоятельно – рекомендуется начинать с проверки электрических контактов, основной части проводов. Проверку проводят визуально, обязательно прозвание при помощи тестера.

Разъединение и проверка обязательны для каждого из контактов. Быстрое окисление происходит, если на эти места воздействуют влага с солью. Из-за этого потом прерываются электрические цепи. Если обнаружилась такая проблема – надо зачистить поверхность, использовать качественную смазку.

Трос спидометра тоже предполагает дополнительную проверку. Если его длительно эксплуатируют – велика вероятность появления обрывов, мешающих нормальной работе проводов и целой системы. Тросик рекомендуется периодически смазывать маслом, чтобы проблем было меньше. Следующие признаки должны настораживать водителей:

  • Двигатель резко меняет мощность.
  • Расход топлива, который внезапно увеличился.
  • Отсутствие стабильной работы при сохранении холостого хода.
  • Проблемы с работой спидометра, отражение ложной информации.

С большой вероятностью проблемы привязаны к датчику, если при холостом ходе двигателя авто внезапно останавливается. То же самое касается ситуации при движениях накатом. Остановка может произойти, и когда нажимают педаль сцепления, переключая передачи. Когда обнаруживаются подобные проблемы, в большинстве случаев без замены прибора не обойтись. Вид устройства не играет роли.

Симптомы отказа датчиков скорости колеса

Симптом, который указывает на неисправность датчиков скорости вращения колес — загораются ABS , ESP или TC (в зависимости от названия производителя, также VSC или DSC и др.), а иногда загорается контрольный двигатель, что означает, что в блоке управления двигателем сохранена ошибка. В этой ситуации также естественно, что АБС работает со сбоями.

Первым признаком повреждения датчиков скорости колеса является индикатор АБС или другие системы противоскольжения.

Причины выхода из строя датчиков скорости вращения колеса

Для начала вам нужно знать, что сам датчик не всегда отвечает за помехи в работе системы ABS, потому что точно такие же симптомы появятся, когда один из проводов поврежден. Также при езде на запасном колесе меньшего диаметра загорается соответствующий индикатор на приборной панели. Датчик или диск часто пачкаются, особенно зимой, когда на дорогах есть соль. Датчик не будет работать должным образом, когда есть люфт подшипника колеса. Зачастую причиной неполадок являются прозаические, например, слишком низкое давление в одной из шин или изменение размера шин на одной из осей. Иногда датчики не работают должным образом, когда аккумулятор находится в плохом состоянии или поврежден предохранитель, отвечающий за системы ABS и ESP. Сильно деформированные тормозные диски будут генерировать не только вибрации, но и ошибочные сигналы для датчиков. Бывает и так, что при замене подшипника на декодирующий диск он был установлен вверх ногами.

Сами датчики чрезвычайно надежны, и чаще всего происходит внутреннее короткое замыкание или механическое повреждение датчика. Чтобы убедиться, что проблема действительно вызвана датчиком вращения колеса, после тщательного осмотра и визуальной оценки датчиков и кабелей проверьте напряжение, подаваемое на датчик и его сигналы, с помощью соответствующих устройств (осциллограф или мультиметр). Если виновником сбоя является сам датчик, остается только его заменить

При замене обратите особое внимание на провода и их прокладку и убедитесь, что они надежно закреплены

После замены запасного колеса на другое, может появиться сообщение о неисправности системы ABS

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются
:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.

Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности
    ;
  • Снимаем с ручника
    , ставим на нейтралку;
  • Подпираем колеса
    противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость
    до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо
    (домкратим машину) и снимаем его.

Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков .
Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем
направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание
– начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен.. Шаг 1
: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит.

Шаг 1
: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Шаг 2
(с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).

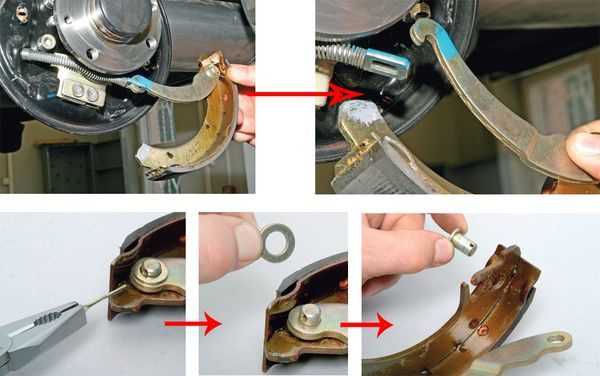

Шаг 3
: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Шаг 4
: сборка с новыми колодками производится в обратной последовательности.

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать
внутрь с помощью монтировок.

Диагностика АБС

Контрольная лампа антиблокировочной системы тормозов (АБС) загорается на короткое время желтым светом при включении зажигания.

Это свидетельствует о выполнении самотестирования и работоспособности лампы индикации.

– лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.

Загорание лампы АБС, за исключением самотестирования при включении зажигания, свидетельствует о неработоспособности АБС. При этом работа гидравлического привода тормозов не нарушается, но тормоза в автомобиле будут работать так, как если бы АБС в автомобиле не было.

Контрольная лампа электронного распределения тормозных сил загорается на короткое время красным светом при включении зажигания одновременно с лампой АБС. Это свидетельствует о выполнении самотестирования системы и работоспособности лампы индикации.

– лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.

Загорание лампы электронного распределения тормозных сил всегда происходит одновременно с контрольной лампой АБС.

Одновременное загорание лампы АБС и лампы электронного распределения тормозных сил, за исключением самотестирования при включении зажигания, свидетельствует об отказе всех функций АБС.

Для просмотра кодов неисправностей и параметров АБС используется диагностический прибор ДСТ-2, 10,12 с соответствующей прошивкой.

Перечень кодов неисправностей АБС, отображаемых диагностическим прибором:

Код – Описание кода

С0035 – Неисправность датчика скорости переднего левого колеса

С0040 – Неисправность датчика скорости переднего правого колеса

С0045 – Неисправность датчика скорости заднего левого колеса

С0050 – Неисправность датчика скорости заднего правого колеса

С0060 – Неисправность цепи впускного клапана переднего левого колеса

С0065 – Неисправность цепи выпускного клапана переднего левого колеса

С0070 – Неисправность цепи впускного клапана переднего правого колеса

С0075 – Неисправность цепи выпускного клапана переднего правого колеса

С0080 – Неисправность цепи впускного клапана заднего левого колеса

С0085 – Неисправность цепи выпускного клапана заднего левого колеса

С0090 – Неисправность цепи впускного клапана заднего правого колеса

С0095 – Неисправность цепи выпускного клапана заднего правого колеса

С0110 – Неисправность цепи мотора помпы гидромодуля

С0121 – Неисправность цепи реле клапанов

С0161 – Неисправность цепи переключателя тормозов

С0245 – Ошибка частоты датчика скорости колеса

С0550 – Неисправность ЭБУ

С0800 – Неисправность цепи питания устройства

С0640 – Некорректно запрограммирована информация в EEPROM или дефектна ячейка EEPROM

При обнаружении кодов неисправностей С0035, С0040, С0045 и С0050 проверьте электрические цепи к соответствующему ДСК на обрыв и замыкание, проверьте напряжение питания соответствующего ДСК (U пит ДСК ≥ 0,8 U пит ЭБУ).

При обнаружении кода неисправности С0110 проверьте напряжение питания на контакте 1 колодки жгута к гидроагрегату.

При обнаружении кода неисправности С0121 проверьте напряжение питания на контакте 25 колодки жгута к гидроагрегату.

При обнаружении кода неисправности С0161 проверьте электрическую цепь к выключателю сигнала торможения на обрыв и замыкание.

На контакте 30 колодки жгута к гидроагрегату должно быть:

входное напряжение низкого уровня не более 0,3 U пит;

входное напряжение высокого уровня не менее 0,8 U пит.

При обнаружении кода неисправности С0245 проверьте надежность крепления ДСК и зазоры между ДСК и ротором.

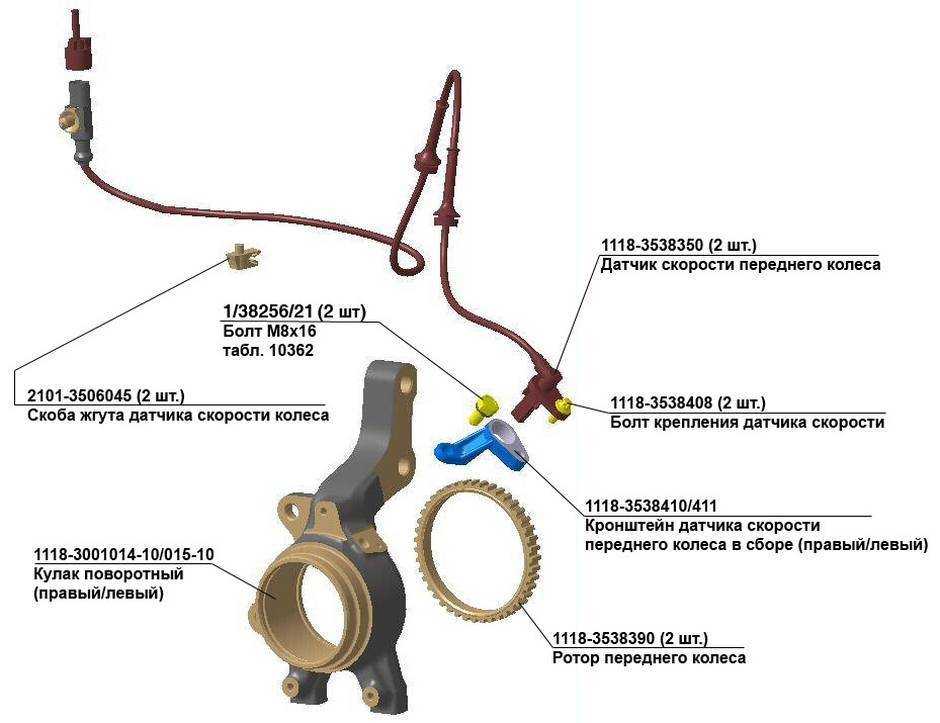

Зазор между датчиком скорости переднего колеса и зубцами ротора переднего колеса должен быть 0,72-1,33 мм.

Зазор между датчиком скорости заднего колеса и зубцами ротора заднего колеса должен быть 0,13-1,12 мм.

При обнаружении кода неисправности С0800 проверьте напряжение питания на контакте 28 колодки жгута к гидроагрегату. Оно должно быть в пределах (10-16) В.

При обнаружении кодов неисправностей С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550, замените гидроагрегат.

Неисправность, соответствующая коду С0640, не является критической. В случае ее возникновения допускается дальнейшая эксплуатация автомобиля.

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Проверка работоспособности

Перед тем, как проверить датчик скорости специалисты настоятельно советуют узнать о поступлении в контакты напряжения. Так как работа прибора основана на эффекте Холла, контакт, который передаёт импульсы, может проверяться только во время кручения, когда отсутствует напряжение. Проверяя его значение мультиметром, оно должно составить 0,5-10 В.

Водитель самостоятельно может протестировать датчик, прибегая к определённым методам, которых всего три:

  1. Прибор предварительно демонтируется в условиях выключенного зажигания, иначе существует большая вероятность порчи контакта. Далее используется цифровой мультиметр, позволяющий определить контакт, через который осуществляется импульсная передача. Плюсовой щуп замыкают на ДСА, а минусовой присоединяют к корпусу транспортного средства. Затем ось ДСА слегка начинают вращать, при этом на мультиметре будет указываться небольшое напряжение, возрастающее параллельно со скоростью вращения.
  2. Данный метод не предусматривает снятие ДС, но необходимо иметь под рукой домкрат, с помощью которого будет поднято одно ведущее колесо машины. После чего щупы мультиметра следует замыкать с контактами датчика и начать вращение колеса рукой. На устройстве должна появиться информация о напряжении в контактах. При отсутствии показаний, принято считать о неисправности датчика.
  3. Этот способ используют при отсутствии мультиметра. Вместо него берут контрольную лампу 12 В, сама процедура проверки идентична второму методу. Исправность датчика показывает загоревшаяся лампочка, что происходит во время вращения колеса.

Прибегая к последним двум методам, водителю стоит осуществить проверку также привода прибора. Его необходимо найти на ощупь, и выполняя вращение колеса оценить стабильность его вращения.

Другие виды датчиков скорости: с язычковым переключателем и датчик индукционного типа

Хотя такие датчики используются намного реже ДС на эффекте Холла, на некоторых авто встречаются именно такие решения.  По этой причине необходимо учитывать некоторые особенности.

  1. Датчик с язычковым переключателем подают сигналы в виде прямоугольных импульсов с циклом 40-60%, при этом переключение осуществляется от 0 до 5В или от 0 до напряжения АКБ 12В.
  2. Что касается индукционного датчика, сигнал от вращения колес похож на волновое колебание (волновой импульс). В результате напряжение изменяется с учетом скорости вращения. Сам принцип похож на работу датчика угла поворота коленвала.

Как проверить датчик скорости своими руками

Среди основных способов проверки ДСА можно выделить:

  • проверку вольтметром;
  • диагностику при помощи контрольной лампы;

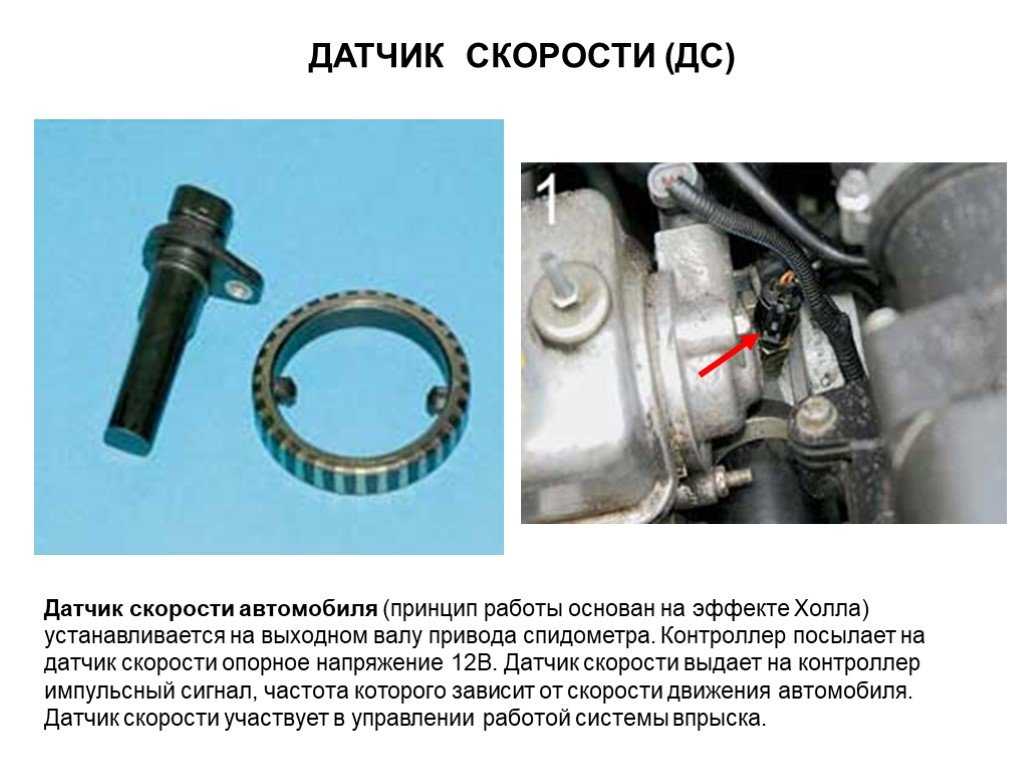

На многих авто установлен датчик, работа которого основана на эффекте Холла. Проверить ДСА данного типа не сложно. Однако встречаются датчики скорости других типов: язычковый датчик, а также  индуктивный датчик скорости.  Способ проверки таких датчиков несколько отличается.

Проверка датчика скорости мультиметром

Наиболее распространенный тип датчика скорости имеет 3 контакта: импульсный, заземление и напряжение. Прежде всего,  нужно определить наличие заземления и напряжения 12В на контактах.

Указанные контакты проверяют мультиметром, тогда как «импульсный» контакт проверяют при помощи вращения. В норме напряжение между выводом и массой должно быть от 0.5В до 10В.

Для проверки датчика скорости вольтметром потребуется:

  • снять датчик скорости;
  • определить назначение контактов;
  • перевести мультиметр в режим вольтметра;
  • присоединить входящий контакт вольтметра к «импульсному» выходу;
  • второй контакт заземлить на двигатель (можно на корпус авто);

Затем датчик скорости нужно вращать, определяя наличие или отсутствие  сигналов в рабочем цикле. Также осуществляется замер выходного напряжения датчика. Для этого рекомендуется надеть кусок трубочки на ось датчика и вращать с небольшой скоростью до 5 км/ч. Чем быстрее вращается датчик, тем выше должно быть напряжение на вольтметре.

Как проверить датчик спидометра без снятия

Если владелец не знает, как снять датчик скорости с автомобиля или намерен произвести быструю проверку, можно обойтись без снятия датчика.  Для такой проверки потребуется:

  • поднять автомобиль на домкрате так,  чтобы одно ведущее колесо оторвалось от земли и свободно вращалось;
  • далее контакты датчика соединяют с вольтметром. После нужно вращать колесо и определить, появляется ли напряжение, а также происходит ли изменение частоты;

Если фиксируется напряжение и частота меняется — датчик скорости работает. В том случае, когда напряжение отсутствует, высока вероятность выхода данного элемента из строя.

Быстрая проверка датчика спидометра контрольной лампочкой

Проверка датчика скорости также может быть выполнена при помощи контрольной лампочки (или так называемой контрольки). В рамках такой проверки:

  • от датчика отсоединяется провод импульсный;
  • машина поднимается на домкрате;
  • вывешивается одно колесо и включается зажигание;
  • далее один провод контрольки запитывается на «+» АКБ;
  • второй провод подсоединятся к «сигнальному» разъему;

Если во время вращения колеса лампочка моргает – датчик скорости рабочий. Отсутствие моргания лампы укажет на  то, что датчик неисправен и требует замены.

Электросхемы и распиновки. — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

Схема электрических соединений ЭСУД ЕВРО-4 МЕ17.9.7 Е-газ автомобилей семейства LADA PRIORA c двигателем 21126: 1 – контроллер; 2 – датчик массового расхода воздуха; 3 – датчик температуры охлаждающей жидкости; 4 – датчик фаз; 5 – датчик контрольной лампы давления масла; 6 – датчик указателя температуры охлаждающей жидкости; 7 – колодки жгута системы зажигания и жгута катушек зажигания; 8 – помехоподавительный конденсатор; 9 – катушки зажигания; 10 – свечи зажигания; 11 – дроссельный патрубок с электроприводом; 12 – датчик детонации; 13 – датчик кислорода управляющий; 14 – датчик кислорода диагностический; 15 – датчик положения коленчатого вала; 16 – колодки жгута системы зажигания и жгута форсунок; 17 – форсунки; 18 – электромагнитный клапан продувки адсорбера; 19 – датчик скорости автомобиля; 20 – блок предохранителей основной; 21 – предохранитель 1 реле зажигания; 22 – предохранитель цепи питания электробензонасоса; 23 – предохранитель 2 реле зажигания; 24 – реле электробензонасоса; 25 – реле зажигания; 26 – колодки жгута системы зажигания и жгута панели приборов; 27 – комбинация приборов; 28 – контакты колодок жгута панели приборов и жгута заднего; 29 – модуль электробензонасоса; 30 – колодка диагностики; 31 – педаль акселератора электронная; 32 – монтажный блок (К1 – реле электровентилятора системы охлаждения двигателя, К3 – дополнительное реле стартера); 33 – выключатель сигнала торможения; 34 – выключатель сигнала положения педали сцепления; 35 – контроллер электропакета; 36 – контакты колодок жгута панели приборов и жгута переднего; 37 – электровентилятор системы охлаждения двигателя.

Проведение самостоятельных тестирований

Перед проверкой счётчика водителю советуют отдельно убедиться в том, что напряжение с электричеством поступает ко всем контактам. Главное – помнить, что функционирование прибора опирается на эффект Холла. Контакт, отвечающий за передачу импульсов, проверяют только во время кручения. Если кручения нет, то и напряжение на прибор не передаётся.

0,5-10 В – норма по показателям, когда проводят проверку мультиметром. Существует три способа для самостоятельной проверки датчика.

С предварительным демонтажем устройства.

Мультиметр используют, чтобы найти тот контакт, через который ведётся подача импульсов. Минусовой щуп замыкают на корпус авто, а плюсовой – на сам измерительный прибор. Следующий этап включает вращение самого датчика, с сохранением малой скорости. Следующий этап – появление небольшого напряжения у мультиметра. Чем выше скорость вращения прибора – тем больше напряжение, с которым работает датчик.

Датчик демонтируется, только если зажигание выключено. Иначе велика вероятность перегорания устройств в момент разъединения контактов.

При втором способе можно не снимать приспособление.

Используем домкрат, приподнимая одно из ведущих колёс. У мультиметра щупы зажимают на контактах прибора. После этого колесо начинают вручную вращать. Тогда на контактах появится напряжение, тут же отображённое в мультиметре. Увеличение скорости приводит к большему напряжению. Если ничего не происходит – велика вероятность, что датчик придётся заменить, поскольку он неисправен.

В этом случае для использования подходит контрольная лампочка, на 12 В. Действия проводятся в таком же порядке, что и для второго метода. К устройству подсоединяют лампочки, а не контакты мультиметра. Лампочка загорится, когда колесо начнут вращать, если с прибором всё в порядке.

Когда выбирают второй и третий варианты проверки, одновременно рекомендуется изучать и привод устройства. Его легко отыскать на ощупь. Стабильность привода легко проверить, когда одно из колёс вращается.

Датчики индуктивного типа

Для работы датчиков, установленных в передних тормозных механизмах, на корпусах наружных шарниров приводов передних колес выполнены зубчатые венцы.

Для работы датчиков, в задних механизмах под тормозными барабанами установлены задающие диски.

Рис. 4. Датчик скорости заднего колеса

Импульсные сигналы с датчиков поступают в блок управления.

При блокировке одного из колес гидромодулятор по команде блока управления ограничивает давление в соответствующем канале.

При обнаружении неисправности блок управления информирует водителя с помощью контрольной лампы на щитке приборов.

Определить неполадку можно по кодам неисправности.

Неисправность АБС может быть вызвана отказом датчиков вращения колес или неисправностью самого гидравлического блока клапанов.

При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается.

Снятие гидроагрегата АБС

Устанавливаем автомобиль на подъемник или смотровую канаву.

Отсоединяем штекерную колодку проводов от гидроагрегата.

Отсоединяем тормозные трубки, идущие к тормозным механизмам от гидроагрегата антиблокировочной системы. Устанавливаем заглушки на трубки и отверстия в гидроагрегате.

Отсоединяем трубки первичного и вторичного контура главного цилиндра от гидроагрегата АБС.

Головкой на 13 откручиваем два болта крепления кронштейна гидроагрегата к переднему лонжерону.

Снимаем гидроагрегат с кронштейном в сборе.

Ключом на 10 откручиваем гидроагрегат от кронштейна.

Установка гидроагрегата

Устанавливаем гидроагрегат на кронштейн и закрепляем гайками. Момент затяжки гаек 7 – 10 Нм.

Устанавливаем гидроагрегат с кронштейном в сборе на кузов автомобиля и закручиваем два болта с шайбами крепления гидроагрегата к левому лонжерону.

Извлекаем заглушки и присоединяем трубки к гидроагрегату АБС. Момент затяжки штуцеров трубок 15 – 18 Нм.

Присоединяем штекерную колодку. Устанавливаем аккумулятор. Прокачиваем систему тормозов.

Снятие и установка датчика и ротора АБС переднего колеса

Устанавливаем автомобиль на подъемник или смотровую канаву.

Отсоединяем колодку жгута датчика скорости переднего колеса от переднего жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снимаем жгут датчика из кронштейнов на стойке передней подвески и кузове автомобиля.

Головкой TORX E8 откручиваем болт крепления датчика скорости к кронштейну на поворотном кулаке и снимаем датчик.

Установка датчика скорости переднего колеса

Перед установкой наносим смазку АЗМОЛ ЛСЦ-15 на сопрягаемые отверстия. Устанавливаем датчик в обратном порядке. Момент затяжки болта крепления датчика 6 – 9 Нм (0.6 – 0,9 кгсм).

Если необходимо заменить ротор АБС переднего колеса, то заменяем привод в сборе: (привод правого переднего колеса дет. 11180-2215010-10, привод левого переднего колеса дет. 21700-2215011-00) или шарнир наружный в сборе (дет. 11186-2215012-00).

Снятие датчика скорости и ротора заднего колеса Лада Гранта

Устанавливаем автомобиль на подъемник или смотровую яму.

Отсоединяем штекерную колодку жгута датчика скорости заднего колеса от жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снять жгут датчика скорости заднего колеса из скоб крепления, расположенных на рычагах задней подвески и кузова автомобиля.

Головкой TORX E8 отворачиваем болт крепления датчика скорости к кронштейну.

Снимаем датчик скорости заднего колеса.

Перед установкой датчика скорости, смазываем консистентной смазкой сопрягаемые детали.

Момент затяжки болта крепления датчика 6 – 9 Нм.

Снятие ротора заднего колеса

Установить автомобиль на подъемник и снять заднее колесо.

Головкой на 7 откручиваем направляющие штифты крепления барабана.

Вставляем штифты в отверстия тормозного барабана с резьбой и вкручиваем последовательно штифты. Тем самым, спрессовывая тормозной барабан.

Снимаем тормозной барабан

Извлекаем ротор заднего колеса

В задней колодке автомобиля с системой АБС отверстие, в которое входит наконечник датчика скорости

Установка

Наносим смазку на посадочный поясок ступицы смазку, устанавливаем тормозной барабан и заворачиваем направляющие штифты. Момент затяжки штифтов 7 – 15 Нм. Устанавливаем колесо.

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
