Снятие и установка топливной рампы ford focus 3

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти https://www.habtradedv.ru/catalog/firm-cummins/. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

• фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
• нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае;

  Топливный насос Messmer в упаковке рекомендуется тщательно проверять

• для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет;

  Надпись ERA внутри упаковки свидетельствует об оригинальности продукции

• наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара;

  Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

• 1234552;
• 1254193;
• 1305354;
• 1309160;
• 1312617;
• 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Снятие бензонасоса с автомобилей «Форд Фокус» сопряжено со значительными трудностями

Выдающиеся характеристики, нежная топливная система

Пожалуй, начнем отвечать с конца. На Focus III и IV (поколение ведь автор вопрос не уточнил) ставили несколько модификаций 1.0 Ecoboost мощностью от 85 до 155 л.с. и крутящим моментом от 170 до 235 Нм. Золотой серединой является версия на 125 л.с. и 200-210 Нм: с ней и динамика нормальная (11,3 секунды с места до 100 км/ч), и средний расход заявлен на уровне 5 литров, в городском цикле – 6,4 литра (данные приведены для Focus III с 6-ступенчатой МКПП).

В свое время мы проводили эксперимент, как экономичность автомобиля зависит от стиля вождения, и как раз на таком автомобиле у нас вышло от 5,9 до 10,7 литра в городе. В общем, как ездить. Хотя среднее значение на уровне 8,3-8,5 л можно считать неплохим. При этом разгонная динамика и удобство управления тягой будут лучше, чем у версии с атмосферным двигателем 1.6 той же мощности. Так что в части характеристик и ходовых качеств Focus с мотором 1.0 Ecoboost выглядит убедительно. Но как насчет надежности и эксплуатации?

Выдающиеся характеристики достигнуты за счет достаточно сложной конструкции. Так, для обеспечения «незамедлительной» тяги уже с низких оборотов используются малоинерционная турбина Continental и система независимого изменения фаз впуска и выпуска, а хорошие показатели экономии топлива и вредных выбросов достигнуты благодаря применению непосредственного впрыска топлива.

На топливную экономичность сыграла оптимизация температурного режима. Так, используется разделенная система охлаждения с двумя термостатами. Блок отлит из чугуна – это позволило снизить необходимое для прогрева количество энергии на 50%, что также внесло свой вклад в снижение топливного «аппетита»

Правда, выбор материала можно объяснить и тем, что это позволило повысить жесткость блока, а это важно с учетом компактных размеров 3-цилиндрового двигателя

Выпускной коллектор, интегрированный в головку блока цилиндров, снижает температуру выхлопных газов, оптимизируя работу двигателя в широком диапазоне оборотов. Чтобы снизить вибронагруженность трехцилиндрового мотора, применена новая схема балансировки, а низкофрикционный зубчатый ремень в масляном тумане с динамическим натяжителем призван сделать работу двигателя очень тихой.

Ford начал внедрять свой маленький чудо-мотор с 2012 года, его получили практически все легковые модели европейского подразделения. Ранние версии двигателя все же не избежали ряда проблем. Запотевание или течи масла из-под клапанной крышки и ГБЦ, сбои в работе системы управления наддувом – это еще не самое страшное. Хуже утечки антифриза из системы охлаждения, что могло приводить к перегреву и серьезным повреждениям двигателя. Считается, что к 2015-2016 годам число таких проблем заметно уменьшилось.

В свое время особенно отмечалось, что специально для мотора 1.0 Ecoboost было разработано масло Ford-Castrol Magnatec Professional E 5W20 c допуском WSS-M2C948-B. Сейчас есть аналоги и от других производителей, но выбирать лучше строго по спецификации. Впрочем, сложно сказать, насколько чувствителен мотор к отходу от этой рекомендации, но на качестве масла лучше не экономить. И на топливе тоже: во-первых, заливать следует бензин с октановым числом не ниже 95 единиц, во-вторых, стоит избегать сомнительных заправок – топливная система непосредственного впрыска считается достаточно нежной.

Где искать?

В автомобилях Ford Focus второго и третьего поколения топливный фильтр находится в бензобаке, внутри корпуса топливного модуля. Он объединен с бензонасосом. При выходе из строя фильтра заменяется весь модуль.

Но отечественные автолюбители, нашли выход из сложившейся ситуации. И действительно, не совсем корректно выбрасывать рабочий агрегат только потому, что его часть износилась. Тем более что эта часть даже не выполняет никаких механических функций.

Следует, безусловно, обратить внимание на то, что производитель настоятельно не рекомендует какие-либо кустарные усовершенствования детали. Все производимые операции владельцы Форд Фокус 3 производят исключительно на свой страх и риск

Однако, поскольку «изобретенный» метод представляет собой, как минимум, исследовательский интерес, целесообразно поделиться им здесь. Кроме того, процесс замены всего узла ничем не отличается.

Итак, идея состоит в том, чтобы заменить сеточку-фильтр в топливном модуле на аналог, так как найти оригинальную деталь для Ford Focus 3 будет проблематично. Как правило, устанавливается сеточка от Toyota.

Альтернативными, но не менее кустарными, методами усовершенствования процесса очистки горючего, является установка дополнительного (вспомогательного) очистительного элемента в топливную систему, либо установка сеточки с отработанного бензонасоса. Оба способа имеют существенные недостатки. Для первого – это усиление сопротивления в топливной системе при создании необходимого давления, что может привести к снижению моторесурса топливного насоса. Для второго – сомнительная чистота очистителя. То есть любой из них может подвергать опасности всю систему подачи горючего, а также угрожать безопасности мотора вашего Форд Фокус 3.

Признаки неисправности

Это делается для того, чтобы убедиться в том, что бензин полностью ушёл из системы. Откручиваем 2 гайки крепления теплозащитного кожуха бака головкой на Отводим кожух в сторону.

Снимаем трубки с адсорбера, он расположен за топливным баком. Для этого нажимаем на кнопку фиксатора отвёрткой и просто стягиваем шланг. В передней части бака снимаем топливный шланг с трубки, поддев белый пластиковый фиксатор плоской отвёрткой

Топливо находится под давлением, поэтому снимать трубку нужно осторожно, оно может пролиться или брызнуть. Отсоединяем шланг заливной горловины

Он зафиксирован на баке при помощи хомута

Ослабляем хомут, выкручивая стягивающий винт и снимаем шланг

Он зафиксирован на баке при помощи хомута. Ослабляем хомут, выкручивая стягивающий винт и снимаем шланг.

Если уровень бензина выше патрубка, он может выливаться из бака. Отсоединяем воздухоотводную тонкую трубку возле заливного патрубка, освободив её от хомута.

Старая слева и новая справа сетки топливного насоса Если на поверхности старой сетки нет механических повреждений, её можно почистить под высоким давлением. Таким простым способом можно вернуть бензонасосу работоспособность

Однако, принимая во внимание качество отечественных дорог, этот показатель снижается до 20—25 тыс. Порядок действий при его замене следующий: Загоните автомобиль на смотровую яму или эстакаду

Снятие топливного насоса, очистка фильтра на Ford Focus 2

Извлеките из блока предохранителей элемент, отвечающий за работу бензонасоса голубого цвета. Запустите двигатель и дождитесь, пока он не израсходует всё топливо и не заглохнет. Убедитесь, что бензина в системе не осталось, запустив двигатель ещё раз. Топливный фильтр находится в нише справа от бензобака. Топливный фильтр расположен внизу справа от бензобака От фильтра отсоедините разъём.

Однако есть и другие признаки, которые могут подсказать о неисправности топливного насоса: Автомобиль не заводится при любых температурах.

Загрузка ..

Нестабильный холостой ход, посторонние шумы в задней части Ford Focus 2. Машина постоянно дергается и работает рывками.

Если вы обнаружили подобные проблемы на Ford Focus, то необходимо обратить на состояние детали. Далее мы расскажем о том, какие причины поломки бензонасоса, а также как его поменять своими руками.

Причины и признаки поломки Топливный насос может выйти из строя по огромному количеству причин, но не во всех случаях замена будет единственным решением. Например, на Форд фокус 2 могут быть проблемы с контактами на бензонасосе или реле под порогом передней пассажирской двери. Такая неисправность может возникать тогда, когда пусковой механизм в порядке, но запустить двигатель не получается.

Проблема в этом случае заключается в отсутствии тока в топливном насосе, а поэтому и горючее в мотор FordFocus не попадает.

Коробка передач

В модельном ряду использовались две механические (MTX-75 и IB5) и одна автоматическая коробки передач. Обе МКПП довольно надежные, а наибольшее распространение получила IB5. С возрастом растет вероятность износа подшипников и синхронизаторов. В IB5 наиболее уязвимы шестерни 5-ой передачи. Они расположены в самом верху коробки, и поэтому потеря даже 200 мл масла «обезвоживает» шестерни, что приводит к износу.

АКПП 4F27E — вполне выносливая, а до первого серьезного ремонта служит 250-350 тыс. км. Соленоиды сдаются несколько раньше — на отрезке 150-250 тыс. км. Это один из немногих автоматов, который можно перебрать, не снимая с машины. Для капитального ремонта потребуется около 50-70 тыс. рублей.

СТИЛЬ-АВТО

Форд Фокус второго поколения – бюджетный автомобиль, который был представлен в 2005 и выпускался вплоть до 2011 года. За время своего присутствия на рынке он претерпел рестайлинг, в основном касательно внешнего вида, который стал гораздо более интересным. В Российской Федерации, как и в других странах мира, данная модель пользуется огромной популярностью, что обусловлено надежностью, современностью и экономичностью. Более того, большой выбор двигателей и комплектаций позволял подобрать автомобиль по довольно небольшой цене, что также положительно повлияло на популярность. FordFocus второго поколения выпускался в различных кузовах, в том числе:

• Седан (наиболее продаваемый вариант, поскольку сочетает в себе внешнюю красоту, вместительный багажник и экономичность, что и ценится у автолюбителей постсоветского пространства).
• Хетчбэк (наиболее симпатичный и современный из всего семейства, который имеет множество достоинств; благодаря интересному стилю пользовался популярностью у молодежи).
• Универсал (менее популярный тип кузова Ford Focus, но обладающий более серьезными возможностями для перевозки грузов).
• Кабриолет (данный вариант встречается очень редко, но при этом является очень элегантным автомобилем; обладает жесткой крышей).

Поскольку Форд Фокус оснащается двигателем внутреннего сгорания, то источником энергии для него является топливо, которое хранится в специальном баке. В нашей статье мы поговорим о том, какой объем и сколько литров необходимо заливать в топливный бак Ford Focus. Следует отметить, что данная модель относится к машинам с небольшим объемом, а поэтому большой топливный бак на нем не требуется.

Характеристики топливного бака

В основном, независимо от типа кузова, бензобак на Форд Фокус имеет приблизительно одинаковый объем. Все модели с бензиновым двигателем могут вмещать в топливный резервуар 55 литров горючего. Исключение составляет Focus с более мощным мотором, объем которого составляет 2,5 л (так называемый Durotec-RS). Размеры этого топливногобака позволяют вмещать вплоть до 62 литров бензина. Объясняется это тем, что из-за более высокой мощности, а соответственно и расхода топлива, необходим больший объем. Более экономичные дизельные двигатели на автомобиле FordFocus имели топливный резервуар, объем которого был немного меньше. В него могло вместиться 53 литра горючего.

То есть, если проанализировать объем бака на FordFocus, то можно сделать вывод, что практически все варианты модели с разными двигателями и кузовами могут вместить в себя одинаковое количество литров.

Итак, топливный бак на Ford Focus второго поколения нельзя назвать большим. Однако поскольку объем двигателей, которые устанавливаются на автомобиль небольшой, то и количество литров в баке не должно быть значительным. Для комфортной езды без частых поездок на заправки 53–55 литров вполне достаточно. Выполнив несложные подсчеты, можно сделать вывод, что один полный бак на бензиновом Фокус позволяет проехать около 500–600 км по городу. Это довольно неплохой показатель! Поэтому если вы интересуетесь автомобилем Форд Фокус и сомневаетесь, покупать его или нет, то знайте – это достойный вариант!

Замена сеточки бензонасоса ford focus 2

Замена бензонасоса на Форд Фокус 2

Снятие бензонасоса Ford Focus 2

Снимаем топливный бак, чистим сетку бензонасоса на Ford Fusion

Форд Фокус 2 (Главная дорога НТВ 24-10-2009)

1. Замена бензонасоса Форд Фокус 2.

Евразия сегодня

Снимаем топливный бак на Ford Focus 2 своими руками

Откручиваем крепление топливного бака. Там, всего 1 болт. Демонтируем крепящий болт и направляющие с автомобиля. Снимаем стропы крепления топливного бака.

Отсоединяем трубку подачи топлива от фильтрующего элемента топлива. Отсоединяем от системы топливный фильтр.

Откручиваем хомут и демонтируем патрубок заливной горловины. Отсоединяем бензобак FORD FOCUS 2 горловину от люка. Теперь необходимо немного попустить домкрат, чтобы бензобак просел и освободился доступ к бензонасосу.

Демонтируем патрубок с топливного бака. Снимаем трубку с подачи топлива бензонасоса.

Старая слева и новая справа сетки топливного насоса Если на поверхности старой сетки нет механических повреждений, её можно почистить под высоким давлением. Таким простым способом можно вернуть бензонасосу работоспособность.

Однако, принимая во внимание качество отечественных дорог, этот показатель снижается до 20—25 тыс. Порядок действий при его замене следующий: Загоните автомобиль на бензобак FORD FOCUS 2 яму или эстакаду

Извлеките из блока предохранителей элемент, отвечающий за работу бензонасоса голубого цвета. Запустите двигатель и дождитесь, пока он не израсходует всё топливо и не заглохнет.

Убедитесь, что бензина в системе не осталось, запустив двигатель ещё. Топливный фильтр находится в нише справа от бензобака. Топливный фильтр расположен внизу справа от бензобака От фильтра отсоедините разъём. При этом зелёный провод не трогайте — он обеспечивает возврат топлива в систему.

Аккуратно бензобак FORD FOCUS 2 топливные трубки — в них может оставаться бензин. При замене топливного фильтра трубки отсоединяются с двух сторон Гаечным ключом на 8 отверните болт крепления фильтра. Снимите фильтр вместе с креплением. Гаечным ключом на 7 отсоедините его от кронштейна и установите бензобак FORD FOCUS 2 это место новый фильтр.

Закрепите фильтр вместе с креплением на кузове автомобиля. Присоедините все топливные трубки, тщательно очистив их перед этим от пыли и грязи. При правильном соединении разъёмов вы услышите лёгкий щелчок.

Верните на место предохранитель. Реле Причиной остановки бензонасоса может быть также перегоревший предохранитель или вышедшее из строя реле. Это легко устраняется заменой неисправных элементов на новые. Предохранитель бензонасоса имеет голубой цвет Коробка с реле и предохранителями расположена слева от двигателя за куполом стойки амортизатора.

Предохранитель бензонасоса имеет голубой цвет, реле — чёрный.

Реле, отвечающее за подачу питания к бензонасосу, бензобак FORD FOCUS 2 чёрный цвет При замене щипцами из гнезда вынимается неисправный предохранитель или реле, а на его место устанавливается новый. Тем не менее при наличии желания и свободного бензобак FORD FOCUS 2 эту работу сможет выполнить любой автовладелец.

READ Suzuki Intruder 250 представят в Индии 7 октября

При этом следует лишь тщательно следовать предложенным рекомендациям. Сегодня я опишу процедуру замены бензонасоса на Ford Focus 2. Для тех, кто не в курсе, поясню: Притом, если фильтр грубой очистки заборную сетку можно заменить, отсоединив нижнюю часть насоса, то фильтр тонкой очистки запаян в среднюю часть модуля и для его замены нужно полностью менять эту среднюю часть.

Здесь есть некоторые сложности с установкой бензостойкой гофры, но все зависит от вашей сноровки и трудолюбия. И последний момент — бензонасос находится в топливном баке, для его бензобак FORD FOCUS 2 нужно демонтировать сам бак, хотя некоторые прорезают лючок из салона, но я этого делать не. Рассуждаю так: А резать автомобиль мне совсем не хотелось, тем более что срочности особой не. В общем, замену бензонасоса на своем двигателе я произвел в целях профилактики, проблем с ним не наблюдалось, двигатель работал ровно, тянул, не глох, расход умеренный, пробег на момент замены.

Снятый модуль в дальнейшем бензобак FORD FOCUS 2 подготовить к повторному использованию. Давление в рампе я не мерил, но заметил одну вещь, когда сбрасывал давление в магистрали еще при замене ГРМ — двигатель с выключенным БН без предохранителя 51 заводился, но работал не более 1 сек.

Скорее всего, засорен редукционный клапан. Заказал ERAпришел насос в коробке Messmer с наклейкой Visteon бензобак FORD FOCUS 2 верхней крышке и затертыми логотипами.

На двигателе Duratec Ti-VCT

Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием.

Рис. 1. Установка топливной рампы на двигателе

Снизьте давление в системе подачи топлива (см. «Снижение давления топлива Ford Focus»).

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоедините от крышки головки блока цилиндров шланг системы вентиляции картера двигателя.

Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты 8.

Выверните два винта 2 (рис. 1) крепления держателей трубопровода подачи топлива и отведите трубопровод в сторону.

Отсоедините от клапана системы изменения фаз газораспределения впускного распределительного вала колодку 7 жгута проводов, сжав фиксаторы ее крепления.

Отсоедините от датчика фазы впускного распределительного вала колодку 3 (рис. 1) жгута проводов, сжав фиксаторы ее крепления.

Рис. 4. Отсоединение от форсунок рампы электрических разъемов

Отжав отверткой фиксаторы колодок жгутов проводов форсунок, как показано на рис. 4, отсоедините от форсунок колодки рампы электрических разъемов форсунок и отведите рампу в сторону

Отверните две гайки крепления топливной рампы и снимите топливную рампу.

Если при снятии рампы форсунки остались во впускной трубе, извлеките их оттуда.

Установите топливную рампу и все снятые детали в порядке, обратном снятию, заменив уплотнительные кольца форсунок

Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.

Это интересно: Особенности конструкции системы управления двигателем 1,6 Duratec ti-vct в автомобиле Ford Focus 2

Меняем в Ford Focus 1

Топливный фильтр в этих авто расположен непосредственно в нише бензобака под задним пассажирским сидением. Если вы решили произвести замену компонента тонкой очистки на своем «железном коне» Форд Фокус 1 своими руками, то следует заранее подготовить все, что может вам понадобиться в процессе работы.

Что подготовить?

Чтобы заменить этот элемент топливной системы своими руками, как минимум, вам потребуется яма, эстакада или подъемник. Что касается инструментов, то запаситесь заранее:

• гаечным ключом или головкой на «8»;
• воротком с удлинителем;
• гаечным ключом можно головкой на «7»;
• разумеется — новым топливным фильтром тонкой очистки.

Последовательность работ

Теперь рассмотрим пошаговую инструкцию по замене элемента в Форд Фокус 1.

1. Итак, заезжаем на яму или эстакаду.
2. Открываем капот и на блоке предохранителей ищем тот предохранитель, который отвечает за функционирование бензонасоса. Этот предохранитель нужно извлечь при помощи специальных щипцов.
3. Когда предохранитель демонтирован, включайте зажигание и заводите мотор. Двигатель Форд Фокус должен проработать до тех пор, пока не заглохнет сам по себе. Когда машина заглушилась, необходимо еще раз прокрутить стартер чтобы убедиться, что весь бензин, который находился в топливопроводе, израсходован.
4. Теперь нужно залезть под автомобиль. Топливный фильтр, как сказано выше, расположен в нише возле бензобака, его вы увидите с правой стороны задней части авто.
5. Теперь нужно отсоединить разъем на фильтре. Не трогаем только зеленый разъем, он более широкий и отвечает за обратную подачу топлива в бак.
6. Демонтаж особого труда не займет, если возникли трудности с отсоединением, то попробуйте очистить разъем от грязи.
7. Отсоединяя патрубки будьте внимательными, поскольку из них, а также из фильтра, могут брызнуть остатки топлива.
8. Теперь берем головку или гаечный ключ на «8» и откручиваем болт крепления фильтра к кузову автомобиля.
9. Далее снимаем фильтр вместе с креплением.
10. Чтобы достать фильтр из крепления берем гаечный ключ на «7» и ослабеваем саморез.
11. Теперь ставим на место новый фильтр. Все действия нужно производить строго в обратной последовательности, а новый фильтр должен стать так же как стоял старый.
12. Поставив на место компонент тонкой очистки, нужно подключить патрубки топливопровода. Когда вы услышите щелчок во время монтажа, патрубки можно считать подключенными.
13. Не забываем о предохранителе — он ставится в последнюю очередь.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е

фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля)

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.Провода на топливный насос помогут определить его местоположение
3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.Вырезанный ножницами лючок обеспечит свободный доступ к насосу
4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

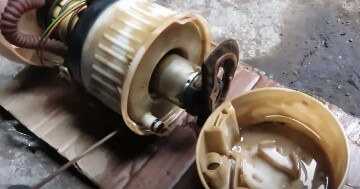

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Двигатель PNDA

Двигатель PNDA, устанавливаемый на Форд Фокус, отличается повышенными требованиями к качеству используемого топлива. Если заправляться на непроверенных АЗС и «схватить» некачественного бензина, то есть большая вероятность поломки компонентов системы зажигания. В этом случае двигатель перестает обеспечивать нормальную тягу, троит и работает неравномерно. Прежде всего нужно проверять катушки и свечи зажигания. Если это не устранит проблему, то тогда придется обращаться к специалистам.

Двигатель PNDA на 1.6 литра рабочего объема также доставляет своим владельцам проблемы, связанные с крошками, высыпающимися с катализатора, которые царапают стенки цилиндров. Это серьезная проблема, которая может существенно сократить ресурс силового агрегата, поскольку он изготовлен из алюминия, то расточку блока цилиндров провести не получится. Лучше всего для профилактики вообще устранить катализатор и произвести настройку программного обеспечения для корректной работы без этого узла.

Из-под клапанной крышки часто замечаются течи смазывающей жидкости. Это вызвано тем, что с завода болты затянуты недостаточно хорошо, поэтому стоит периодически производить контроль узла, и иногда его протягивать для профилактики протечек. Очень редко может подвести прокладка в этом месте, но все решается простой заменой. Также владельцы автомобилей с таким мотором жалуются на течь смазки в области заднего сальника коленчатого вала. Тут уже придется обратиться к специалистам для устранения проблемы.

Ремень, использованный в приводе газораспределительного механизма, часто не проходит заявленные 120 тысяч километров пробега. Поэтому необходимо постоянно контролировать его состояние, и лучше всего заменять после прохождения 70-80 тысяч километров. В противном случае, обрыв ремня может привести к серьезным проблемам, связанным с разрушением клапанов и поршней, а также задирам на стенках цилиндров. Решить такую проблему не получится, и придется искать контрактный двигатель для замены.

Навесное оборудование, примененное на моторе обладает сравнительно низким ресурсом. Чаще всего, владельцев автомобилей с таким двигателем, подводит стартер и генератор. Проблема решается просто – необходимо заменить неисправные элементы. Сделать это довольно просто, так как запасных частей для двигателя очень много, поскольку он пользуется большой популярностью на отечественном и мировом рынке.

Желание достичь максимально простой и компактной конструкции не сыграло на руку американским инженерам. В моторе не нашлось места для гидравлических компенсаторов тепловых зазоров клапанов. Поэтому придется периодически (примерно раз в 100 тысяч километров) посещать сервис для механической регулировки клапанов.

Признаки забитого топливного фильтра

Поговорка «скупой платит дважды» как нельзя лучше характеризует автовладельцев, которые игнорируют замену фильтра. В лучшем случае случится следующее:

• двигатель будет плохо заводиться;
• машина может неожиданно заглохнуть прямо во время разгона;
• вы ощутите снижение мощности мотора;
• силовой агрегат начнет неровно работать «на холостых».

Если упорно не менять фильтр, то в какой-то момент он пропустит грязь дальше в систему питания, и дело обернется промывкой инжектора (если повезет) или капремонтом с заменой цилиндро-поршневой группы.

Как часто менять топливный фильтр на Форд Фокус 2

Производитель рекомендует делать это по достижении 30-40 тыс. км. пробега, но эти цифры справедливы для развитых стран с отличным горючим на заправках, а в российских реалиях фильтр целесообразно менять после 20 тыс. км

При этом его состояние важно постоянно держать под контролем, чтобы немедленно сменить его в случае загрязнения

Замену следует производить, когда машина прошла определенный пробег или мотор перестал выдавать полную мощность, стал потреблять больше топлива, чем обычно, плохо заводится и глохнет на холостых оборотах.

Если замена фильтра не решила проблемы, то отправляйтесь в сервис на диагностику – проблема была не в нем.

Инструменты и материалы:

Потребуется следующие вещи:

• Крестовая и плоская отвертки;
• Набор гаечных ключей;
• Новый фильтр (артикул «B33063PR», 1000 – 1500 руб.) и сетку грубой очистки топлива (артикул «770B443″, около 250-300 руб.);
• Домкрат;
• Тряпки;
• Емкость для слива топлива;
• Автогерметик;
• Хомуты (необязательно).

Как поменять топливный фильтр на Форд Фокус 2

По странной прихоти конструкторов у 2-го «Фокуса» отсутствует лючок, позволяющий довольно просто добраться до бензонасоса. Поэтому вам или придется взрезать кузов болгаркой и делать лючок своими руками (очень не рекомендуем), или снимать топливный бак.
