Работа датчика температуры ож на автомобиле. признаки неисправности, самостоятельная проверка

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификации, плюсы и минусы

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

-60 С — 2,13 В;
-40 С — 2,33 В;
-20 С — 2,53 В;
0 С — 2,73 В;
+40 С — 3,13 В;
+80 С — 3,53 В;
105 С — 3,83 В;
125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

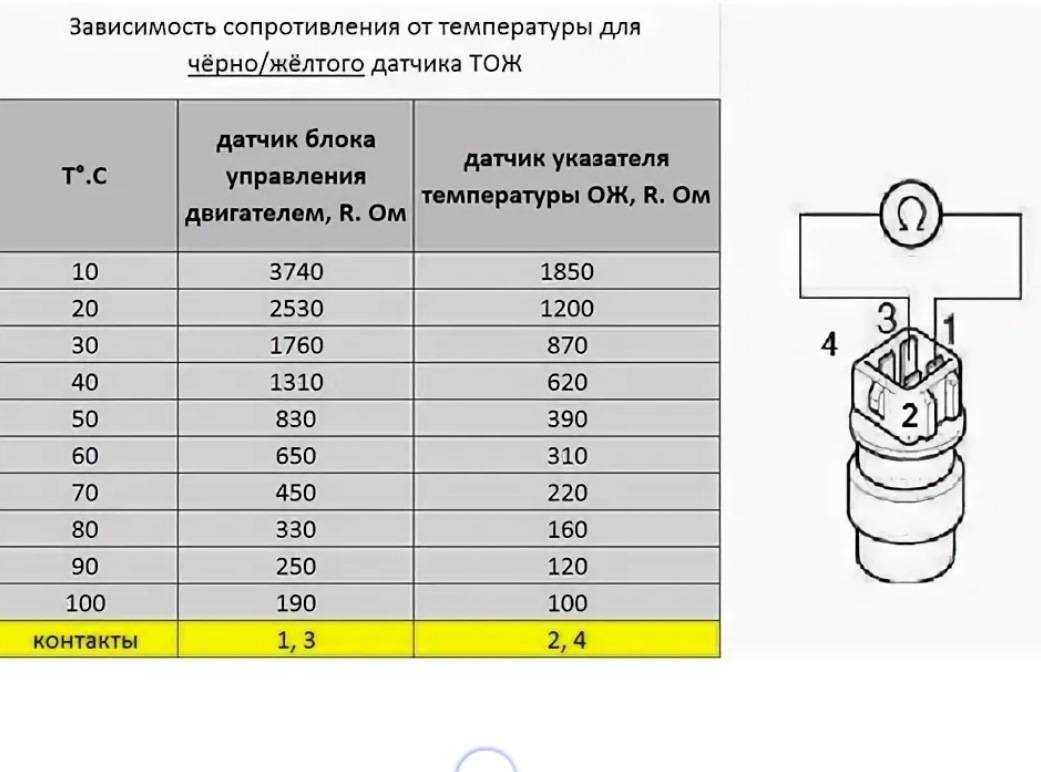

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

128 С — 80,8 Ом;
100 С — 177 Ом;
80 С — 332 Ом;
60 С — 667 Ом;
40 С — 1459 Ом;
20 С — 3520 Ом;
0 С — 9420 Ом;
-20 С — 28680 Ом;
-40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Причины выхода из строя датчиков температуры

Основными причинами поломок термостатов являются:

Частые стирки на больших температурах. Такие температурные режимы влияют на скорейший износ многих деталей стиральных машин, а также негативно отражаются на качестве тканей стираемых вещей. Современные моющие средства имеют достаточно высокую эффективность при удалении загрязнений даже на низких температурах стирок;
Нестабильное напряжение в питающей электрической сети. Колебания напряжения пагубно влияет на любые электронные компоненты, а короткие замыкания моментально выводят их из строя. Для использования стиральной машинки лучше всего проводить отдельную линию электропроводки от счётчика вашего жилища.
Провода должны иметь достаточное сечение во избежание перегрева изоляции. Наличие заземления прибора обязательно. Для собственной безопасности нужно установить УЗО (устройство защитного отключения).

Как самостоятельно заменить

Подготовительный этап:

Рожковой ключ на «19»;
Ветошь;
Дополнительное освещение по мере необходимости;
Новый «измерительный прибор».

Алгоритм замены:

Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Датчики ваз 2110

В этом разделе я предоставлю обзор электродатчиков, что установлены на инжекторных моторах. А также их расположение и причину поломки.

Датчик массового расхода воздуха (ДМРВ)

ДМРВ один из самых жизненно важных органов. Он находится на видном месте, сразу за воздушным фильтром.

Измеряет количество воздуха поступающего в цилиндры. И передает показания, чтобы рассчитать необходимое количество бензина. Довольно надежный и редко выходит из строя, но с годами может начать выдавать не совсем корректную информацию. В этом случае мотор начинает работать не устойчиво, но индикатор «check engine» не загорается. Так как деталь работает и сигнал поступает, но автомобиль может вести себя по разному:

Затрудненный пуск;
Плавающие обороты холостого хода;
Рывки и провалы при трогании и движении;
Увеличенный расход;
Снижение динамики.

Датчик положения коленчатого вала (ДПКВ)

ДПКВ также жизненно важен. Установлен внизу движка со стороны масляного фильтра. На шестерне привода генератора.

Считывает крутящий момент коленчатого вала и подает информацию на блок. Тот в свою очередь видет, что вал крутит и регулирует подачу топлива. Вполне надежный и редко выходит из строя, но из-за своего расположения часто забивается грязью. То есть перестает реагировать на движения. Но лечится это очень просто, демонтируем и отчищаем от грязи. Признаки неисправности:

Двигатель глохнет при работе;
Двигатель вообще не запускается.

Датчик кислорода (ДК)

ДК или как еще его называют «лямбда зонд». Установлен в выпускном коллекторе. То есть, служит для измерения уровня выхлопных газов. Благодаря ему, ЭБУ контролирует дозировку бензина и воздуха. Другими словами, не повышая загазованность. Так как порой покрывается нагаром, может подавать некорректные показания. В этом случае необходимо демонтировать и почистить ортофосфорной кислотой. Признаки неисправности:

Снижение динамики;
Увеличенный расход;
Дым черного цвета из выхлопной трубы;
Плавающие обороты при прогреве.

Датчик холостого хода (ДХХ)

ДХХ установлен на задней части дроссельной заслонке. Следовательно, он регулирует подачу воздуха на холостых оборотах. То есть, при нажатии на педаль акселератора ДХХ отключается. Также он имеет свойства засорятся и выходить из строя. Много от кого слышал, что его можно почистить, но сам этим никогда не занимался. Так как его цена не очень то и большая. Мне кажется проще поменять на новый. Признаки неисправности:

Плавающие обороты холостого хода;
Затрудненный пуск;
Двигатель глохнет при работе на холостом ходу.

Датчик положения дроссельной заслонки (ДПДЗ)

ДПДЗ установлен на задней части дроссельной заслонке, рядом с ДХХ. Он передает информацию о положении дроссельной заслонки, так как она на прямую связана с педалью акселератора. То есть, нажимая на педаль акселератора открывается подача воздуха. А ЭБУ тем временем подает сигнал для подачи топлива. К сожалению ДПДЗ очень часто выходит из строя и требуется замена на новый. Так как ремонту он не подлежит. Признаки неисправности:

Произвольно повышаются обороты;
Затрудненный пуск;
Увеличенный расход.

Датчик температуры охлаждающей жидкости (ДТОЖ)

ДТОЖ установлен на термостате в районе воздушного фильтра, под ДМРВ. Во-первых, он отвечает за холодный пуск. То есть, подает сигнал о состоянии прогревания охлаждающей жидкости на ЭБУ, тот в свою очередь регулирует подачу топлива. Во-вторых, контролирует температуру, не допуская перегрева мотора. Так как по сигналу включает вентилятор охлаждения. Признаки неисправности:

Увеличенный расход;
Затрудненный пуск;
Плавающие обороты при прогреве.

Датчик скорости (ДС)

ДС установлен с задней стороны движка в районе дроссельной заслонки, внизу, на КПП. Он отвечает за скорость, то есть подает сигнал на панель приборов. Признаки неисправности:

Отказ работы спидометра.

Датчик фаз (ДФ)

ДФ установлен в передней части движка, в районе ремня ГРМ над генератором. Так как отвечает за обороты распределительного вала. То есть при обрыве ремня ГРМ прекращается подача топлива по сигналу ДФ. При выходе его из строя, система переходит в аварийный режим. Признаки неисправности:

Увеличенный расход;
Снижение динамики;
Плавающие обороты холостого хода.

Датчик детонации (ДД)

ДД установлен в передней части мотора на блоке, между вторым и третьем цилиндром. Предназначен для контроля за детонацией. То есть ЭБУ получает сигнал и дозирует горючею смесь, тем самым снижая детонацию. Признаки неисправности:

Снижение динамики;
Плавающие обороты холостого хода;
Рывки и провалы при трогании и движении.

Способы проверки на работоспособность

Контролировать выходные параметры помогут два прибора:

цифровой осциллограф с функцией запоминания;
вольтметр с электронной шкалой.

Ориентироваться нужно на значение в 3 В. При разогревании мотора и повышении температурных показателей напряжение будет опускаться до 1,3-0,5 В. На осциллографе выход на эти значения должен произойти через 4-5 минут.

Когда тестеры показывают напряжение менее 5 В, то это свидетельствует о потере опорного напряжения или коротком замыкании. Некоторые датчики оснащены функцией максимум/минимум. Во время тестирования их появятся резкие скачки напряжения при повышении температуры. На полученных данных осциллограммы закороченные моменты будут в виде падения к нулю, а разрывы в цепи обозначатся повышением напряжения до 5 В.

В том случае, когда выходные параметры ДТОЖ соответствуют норме, а температура в системе не выходит в рабочий режим, причина неисправности, скорее всего, кроется в термостате. Его цепь остается в разомкнутом положении, и хладоген не нагревается до установленной автопроизводителем температуры.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах K-Jetronic

, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивлени

е. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

С отрицательным коэффициентом . Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
С положительным коэффициентом . Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
Контролировать параметры топливно-воздушной смеси. В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания. По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется, что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

Признаки неисправности датчика температуры охлаждающей жидкости

Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.

Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:

На приборной панели ТС горит Check Engine или появился значок термометра;
Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.

Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.

Причины поломки датчика температуры ОЖ

Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.

В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:

Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения

Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха

Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.

Можно ли ездить со сломанным датчиком или без него

Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.

Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

Конструкция расходомера

Зная устройство воздушного датчика, вы быстро разберетесь в принципе его работы и поймете, почему неисправный измеритель не подлежит ремонту, а только замене. Отыскать прибор нетрудно – он встраивается в воздуховод, соединяющий фильтр – очиститель воздушного потока с блоком дроссельной заслонки. Точное расположение зависит от марки и модели авто.

На большинстве эксплуатирующихся автомобилей установлены термоанемометрические либо пленочные измерители. Разница – в конструкции чувствительного элемента, принцип работы остается неизменным. Анемометрический расходомер представляет собой корпус, куда помещены 2 платиновые нити – измерительная и эталонная. Как функционирует ДМРВ в машине:

Контроллер подает питание на обе нити. Нагреваясь, они одинаково меняют сопротивление.
При работающем моторе первая нить омывается проходящим через дроссель воздухом и охлаждается. Чем сильнее воздушный поток, тем интенсивнее охлаждение.
Электронный блок фиксирует разность сопротивлений на измерительной и эталонной нити. Произведя вычисление, ЭБУ определяет массу проходящего воздуха и направляет к форсункам соответствующее количество горючего.

Пленочный измерительный прибор действует по такому же принципу, только вместо нитей используются керамические элементы с платиновым напылением. Вот почему проверить ДМРВ вполне возможно, отремонтировать – нельзя. Перегоревшую нить или поврежденное покрытие заменить не получится, только изделие целиком.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДАТЧИКА

В случае обнаружения каких-либо признаков неисправности ДТОЖ, необходимо убедится, что проблема заключается непосредственно в самом устройстве. Для этого необходимо выполнить следующие действия:

Заводим четырнадцатую и смотрим на приборную панель, если при холодном двигателе стрелкаиндикатора показывает максимальную температуру, необходимо выключить зажигание, снять все контакты с АКБ и отсоединить колодку питания датчика. Далее подключаем аккумулятор обратно и заводим мотор, если указатель на минимуме – датчик температуры охлаждающей жидкости не работает, если указатель замер на максимуме – проблему необходимо искать в контактах ДТОЖ, возможно они не замкнуты на массе машины;
В случае, если при прогреве движка стрелка указателя температуры охлаждающей жидкости двигается рывками, скорее всего проблема в сгоревшем предохранителе;
Если вы разобрались с предохранителем и убедились, что с ним все в порядке, замкните контакты прибора на массе автомобиля, если указатель передвинулся на максимум – датчик указателя температуры ОЖ на ВАЗ 2114 нужно менять.

Устройство системы охлаждения на ВАЗ-2114

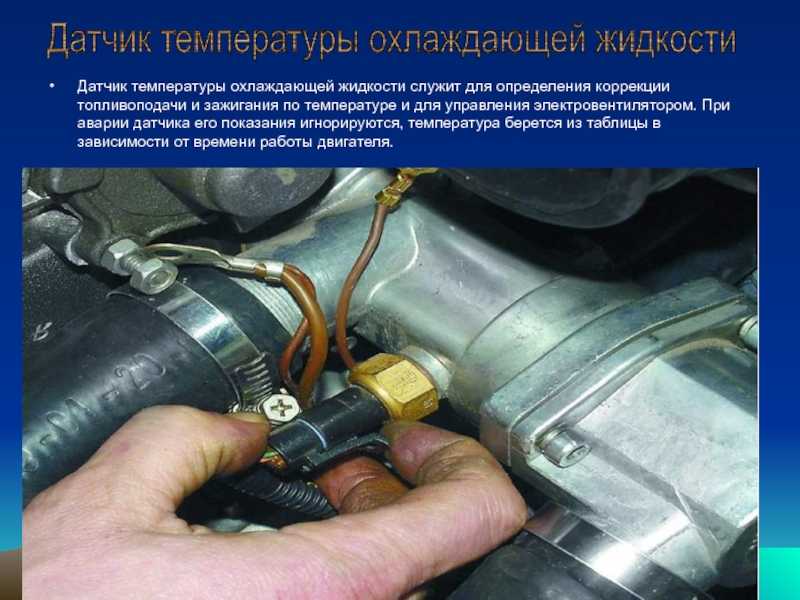

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.
Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Отсоединяем провода, которые питают элемент.
Отключаем колодку проводов питания датчика
Датчик температуры охлаждающей жидкости с демонтированной фишкой
При помощи ключа на 19, проводим демонтаж изделия.
Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

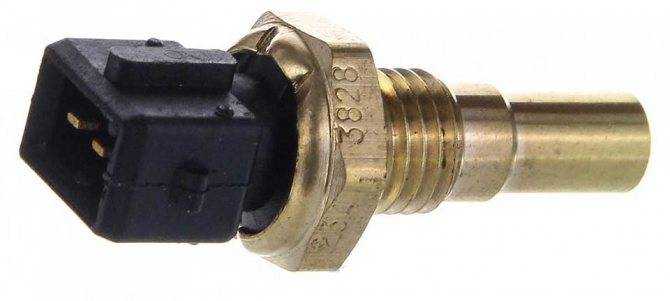

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителяКаталожный номерСтоимость, в рублях

Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
Другие последствия, к которым датчик привязан косвенно.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

1. Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

2. Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

Отсоедините разъем от измерителя.
Включите зажигание.
Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

Отбросьте контакты от датчика.
Установите ражим измерения сопротивления на мультиметре.
Измерьте параметр между выводами.
Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

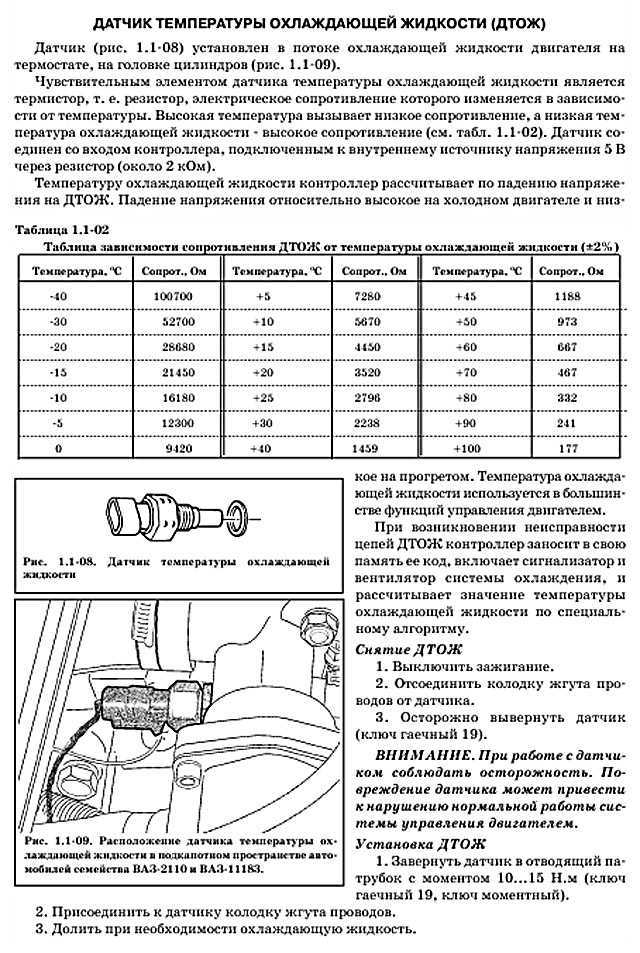

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура 0С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

3. Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Выводы

При надобности замену датчика легко произвести своими руками, потому как выполнение таких работ в сервисе, выйдет гораздо больше самой запчасти.

Средняя цена в большинстве магазинов составляет порядка 200 рублей, и не смотря на то, что она небольшая, выходят из строя они с завидной периодичностью, поэтому к вопросу выбора устройства следует подойти со всей серьёзностью и ответственностью.

Источники

https://zapchasti.expert/datchiki/datchik-temperatury/datchik-temperatury-vaz-2114.html
https://ladaautos.ru/vaz-2114/osnovnye-priznaki-neispravnosti-dtozh-vaz-2114.html
https://vaz-2114.info/priznaki-neispravnosti-dtozh-na-vaz-2114/
https://ladafakt.ru/dtozh-vaz-2114-priznaki-neispravnosti.html
https://luxvaz.ru/vaz-2114/78-datchik-temperatury-ohlazhdayuschey-zhidkosti.html
https://remontvazov.com/datchik-temperatury-vaz-2114
https://carfrance.ru/zamena-datchika-temperatury-oxlazhdayushhej-zhidkosti-vaz-2114-svoimi-rukami-naglyadnoe-posobie/
https://remontvazov.com/datchik-urovnya-ohlazhdayushhey-zhidkosti-vaz-2114
https://carfrance.ru/kak-proverit-datchik-temperatury-oxlazhdayushhej-zhidkosti/
