Устройство форсунки

Дизельные форсунки

Автолюбители могут столкнуться с несколькими проблемами, вызванными неполадками с форсунками.

Высокий расход топлива и повышенная дымность.

Причём, это происходит при вполне нормальной тяге. Как правило, причина в изношенном отверстии в распылителе. И если клапан оказывается в порядке, то необходима диагностика каждой форсунки отдельно.

Мотор плохо заводится

В этом случае на автомобиль обрушиваются все проблемы сразу: от дымит, пыхтит, троит и не хочет заводиться. А причина одна –поломка распылителя насоса-форсунки, самой уязвимой детали. Как правило случается это зимой, когда в топливную систему попадает посторонняя жидкость. В этом случае ремонт форсунок Scania серии P просто необходим.

Мотор «не тянет»

Есть движок автомобиля «не тянет», а перерасход топлива ощутим, то форсункам необходим капитальный ремонт или замена. Если же двигатель грешит высокой задымлённостью, то проблема, скорее всего, в воздушной системе автомобиля.

Стоит сказать, что все проблемы, связанные с неисправностями форсунок, позволяют машине оставаться на ходу, даже если осталось только две исправных. И всё же лучше делать диагностику своевременно и не доводить автомобиль до того момента, чем они выйдут из строя окончательно. Как правильно, мастера меняют сразу весь комплект форсунок, но порой достаточно замены всего лишь одной детали.

Типы форсунок

В современных транспортных средствах чаще всего используется три типа деталей:

• электромагнитная;
• электрогидравлическая;
• пьезоэлектрическая.

Поговорим про каждый из них более детально.

Электромагнитная

Клапаном, отвечающим за подачу горючего на сопло детали, в данном случае управляет индукционная катушка с подвижным сердечником. А ей, в свою очередь, управляют программные алгоритмы, внесенные в электронный блок управления. Они работают в зависимости от степени нажатия на акселератор.

На сегодняшний день электромагнитные форсунки являются одними из самых распространенных. Именно этот вид устройств устанавливают в подавляющее большинство бензиновых инжекторных моторов, которыми оборудуют легковые автомобили.

Подробнее устройство электромагнитного варианта устройства и принципа его работы описано выше.

Электрогидравлическая

Представляет собой гибрид электромагнитного и механического типа устройств. Используется в современных дизелях, оснащенных ЭБУ.

В основе работы этого типа устройства – разнице давления горючего. Когда клапан находится в закрытом состоянии, давление больше в области поршня, расположенного в камере управления, и менее интенсивно на игле. Когда необходимо произвести впрыск, с блока управления поступает соответствующий сигнал и электромагнитный клапан приоткрывается. При этом он распределяет топливо таким образом, что на поршень оно оказывает меньшее давление, чем на иглу. Благодаря подобному перераспределению он находиться в открытом состоянии. В результате этого игла приподнимается и бензин или ДТ может свободно поступать в цилиндр. Именно в этот момент и происходит собственно впрыск.

Пьезоэлектрическая

Представляет собой усовершенствованный вариант электрогидравлической форсунки. Имеет по сравнению с ней лучшие характеристики, так как очень быстро срабатывает. Благодаря этому за один такт можно произвести несколько впрысков топлива подряд (обычно 3 – 4)

Это особенно важно для дизельных двигателей (что и обусловило область применения этой разновидности детали)

Конструкция пьезоэлектрической форсунки в точности повторяет таковую у электрогидравлической. Главное отличие состоит в том, что в данном случае вместо клапана-электромагнита на устройство устанавливают пьезоэлектрический элемент, который увеличивается в размерах при поступлении на него электрического тока.

Когда клапана находится в закрытом состоянии, на поршень камеры управления топливо оказывает интенсивное давление, а на иглу – низкое. При подаче тока на пьезоэлемент с ЭБУ он увеличивается, толкает поршень и тем самым открывает клапан. Давление перераспределяется – наиболее интенсивное оказывается на иглу. Топливо свободно сквозь нее проходит, в результате чего происходит впрыск.

Таким образом, количество поступающего в цилиндр топлива при использовании этой конструкции определяется длительностью воздействия электрического тока на пьезоэлемент, а также давлением топлива.

Следует отметить, что бывают и другие разновидности форсунок (например, механическая). Однако они постепенно выходят из употребления.

История изобретения и совершенствования

Первую в мире форсунку предложил русский изобретатель Александр Иванович Шпаковский. Случилось это в 1864 году. Изделие было создано для распыления порошка, но из-за несовершенства конструкции распространения не получило. Более удачным оказался опыт российского и советского инженера Владимира Григорьевича Шухова, в 1880 году предложившего устройство, работающее с жидким топливом.

Его прибор, который использовался для распыления мазута, благодаря простой конструкции и технологичности, получил широкое применение. В некоторых отраслях техники форсунки Шухова применялись до середины XX века. Все современные конструкции основаны на принципах, заложенных этим конструктором.

Толчок к массовому применению инжекторов дало изобретение Рудольфом Дизелем двигателя с воспламенением от сжатия, названного в его честь дизелем. В первом двигателе сжатый воздух перемешался с угольной пылью, выступавший в качестве горючего материала.

Дизель столкнулся с трудностями в точной дозировке смеси. Решить их удалось, заменив угольную пыль керосином и применив форсунки. С этого момента началось усиленное совершенствование систем впрыска топлива. Первым на этом пути оказался Роберт Бош, который предложил несколько типов впрыскивающих устройств, а главное, сумел соединить форсунки с насосом высокого давления. Этот принцип и лежит в основе современных систем впрыска топлива, когда распыленное горючее впрыскивается в двигатель необходимыми порциями при давлении, превышающим атмосферное.

В дальнейшем инжекторы полностью вытеснили карбюраторы на бензиновых моторах. Дизели получили высокоточные приборы, распыляющие топливо под давлением несколько сотен, а то и тысяч атмосфер. Такие форсунки выдерживают до миллиарда циклов впрыска, изготавливаются с микронными допусками, высокое быстродействие обеспечивает длительность импульса до десятитысячной доли секунды.

Устройство форсунки

По сути, современная форсунка представляет собой клапан на базе электромагнита с программным управлением. Она включает в себя следующие конструктивные элементы:

• резиновая прокладка;
• фильтр;
• коннектор;
• индукционная катушка с подвижным сердечником, управляемый ЭБУ;
• возвратная пружина сердечника;
• входной коллектор;
• распылительная игла;
• сопло.

Находятся форсунки на головке цилиндроблока. Сколько их там, зависит от общего количества цилиндров, так как для каждого требуется по одной. В подавляющем большинстве легковых автомобилей их 4.

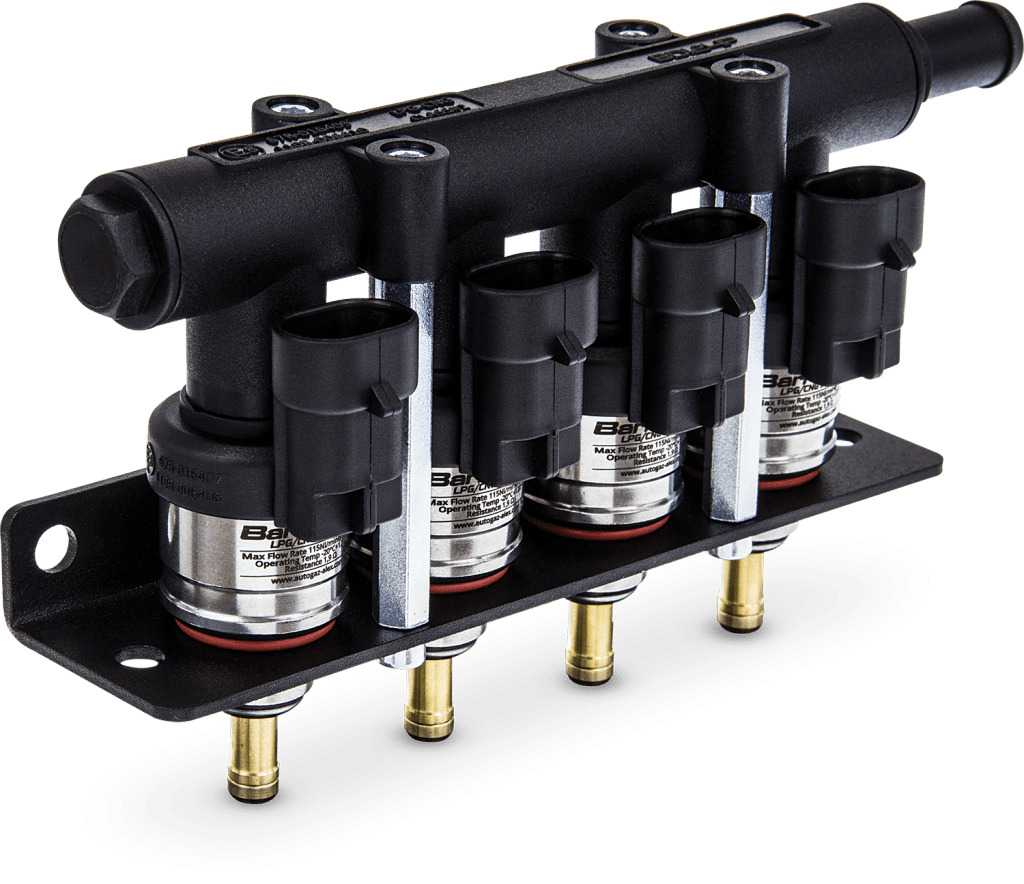

Что касается схемы расположения, то в большинстве «легковушек» форсунки выстроены в один ряд и закреплены на полой металлической трубке, по которой в них и поступает топливо.

Узнать, есть ли форсунки в конкретном двигателе и где они расположены проще всего прочитав технический паспорт транспортного средства.

До того, как форсунки начали использовать на инжекторных двигателях совместно с блоком управления, они имели несколько другое устройство. Вместо индукционной катушки с подвижным сердечником в них стоял клапан высокого давления, который срабатывал после нагнетания горючего топливным насосом при достижении определенного давления. Подобные устройства до сих пор используются на некоторых моделях дизельных двигателей.

Подготовка топливных форсунок к замене

Процесс разборки инжектора начинается с подготовки приспособлений. Специфика разборки может отличаться для разных моделей авто и типов впускных комплексов.

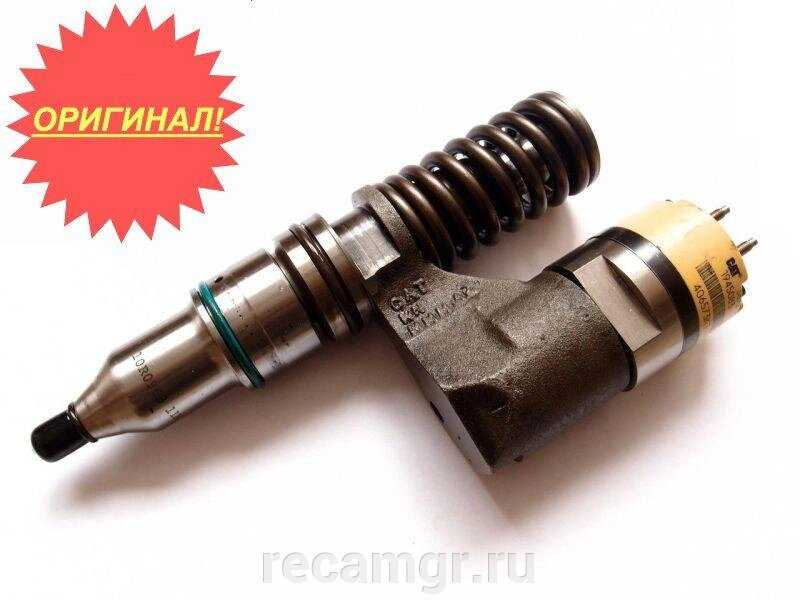

Проверенные бренды

Чтобы распылитель прослужил максимально долго, важно выбирать оригинальную продукцию. И это касается как электрических, так и механических моделей

Из качественных аналогов можно купить устройства от компаний Siemens, Bosch, Delphi, OMVI, Hana.

Как снять форсунку

Перед демонтажом детали следует спустить давление в системе. На многих моделях авто предусмотрен специальный механизм на топливной рейке. Это особый клапан, который срабатывает после нажатия и способствует вытеканию топлива.

Затем стоит достать рампу, где удерживаются распылители. Разборка производится посредством отключения разъемов с проводами. Извлечь элементы можно поворотом или раскачиванием механизма.

Замена на новую

Разобравшись, как снять форсунку, остается установить на ее место новую деталь. Для безошибочного выполнения действия нужно иметь базовые навыки в решении таких задач. Алгоритм действий может отличаться для каждой модели транспортного средства.

Если производится плановая чистка, нужно снять уплотнительные кольца со всех распылителей и выбросить их.

Какие топливные форсунки бывают

В зависимости от способа управления подачей топлива форсунки делят на несколько видов:

Механические модели

Этот вид распространен на дизельных двигателях. Он функционирует в результате воздействия топливного давления на запорный механизм. В процессе повышения показателей игла направляется вверх, провоцируя впрыск. После падения давления она занимает предыдущую позицию.

Механические модели распространены в дизельных двигателях.

… о видах топливных форсунок

Механические форсунки менее эффективны в сравнении с другими типами, поэтому редко используются в современных автомобилях.

При этом детали обладают простой и надежной конструкцией, которая обеспечивает большой срок службы.

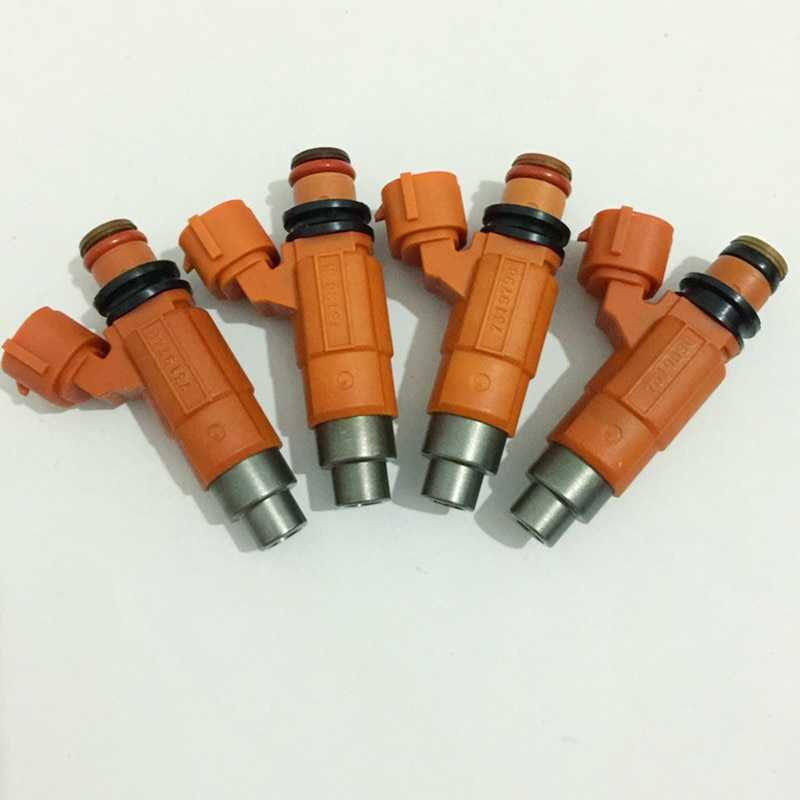

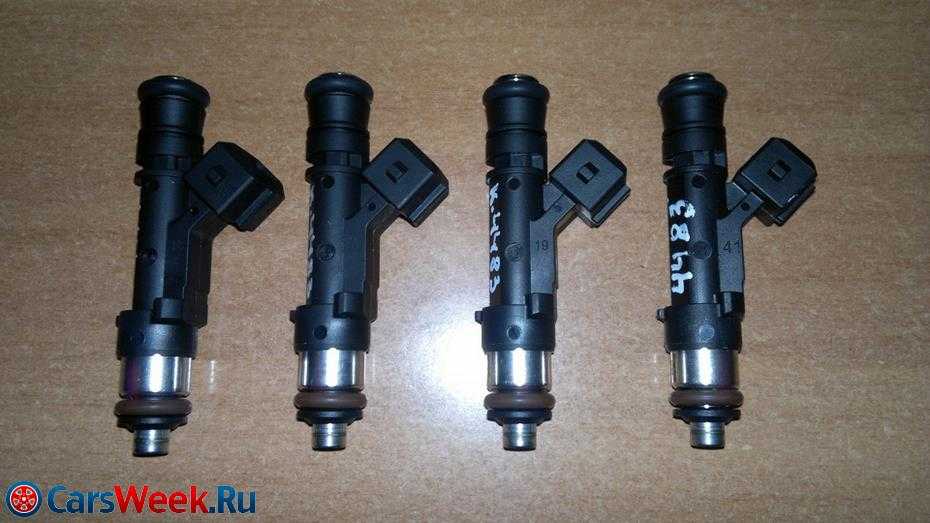

Электромагнитные форсунки

Подобный тип инжекторов встречается на бензиновых автомобилях, включая модели с непосредственной подачей горючего. С учетом выполняемых функций форсунки бывают пусковыми и рабочими. Вторая разновидность осуществляет точечный или индивидуальный впрыск.

Конструкция детали включает следующие составляющие:

1. Корпус.
2. Отсек для подсоединения к электрической цепи.
3. Иглу.
4. Уплотнители.
5. Сопло.
6. Обмотку возбуждения клапана.
7. Фильтр-сетку и другие элементы.

Электромагнитные форсунки встречаются на бензиновых автомобилях.

В нужный момент моторный блок отправляет напряжение на обмотку, способствуя появлению электромагнитного поля, которое влияет на якорь с иглой. В это время усилие сжатия пружины уменьшается, якорь втягивается, а игла поднимается, открывая сопло инжектора. Дальше срабатывает клапан управления форсункой и осуществляется подача горючего под пиковым давлением. После прекращения подачи энергии на обмотку пружина возвращает иглу в начальное положение.

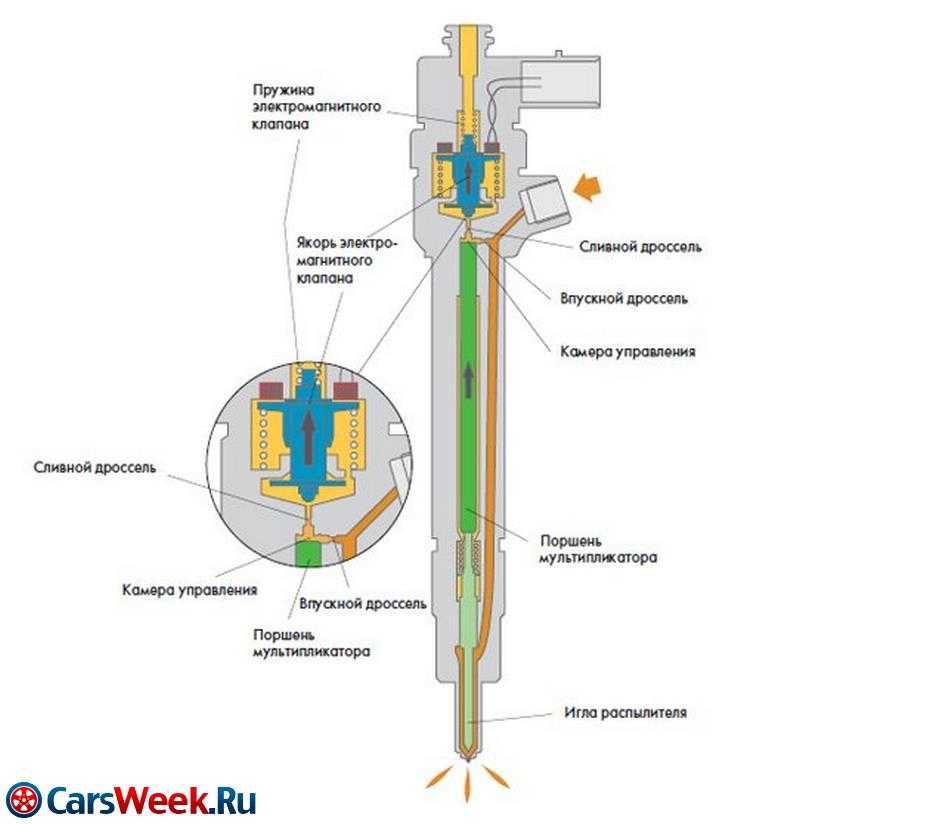

Электрогидравлические устройства

Модели электрогидравлического типа встречаются на дизельных агрегатах. Их можно установить на типовой ТНВД и комплекс Common Rail , особенность которого — подача топлива в камеру сгорания под высоким давлением .

В устройстве предусмотрены такие детали:

1. Сопло, через которое происходит непосредственная подача топлива.
2. Пружина, применяемая при передачи усилия на открывающий клапан.
3. Камера управления, где находится поршень, находящийся под давлением топлива.
4. Сливной дроссель.
5. Якорь электромагнитного элемента.
6. Обмотка возбуждения, которое создает электромагнитное поле.
7. Штуцер впрыска горючего.

Электрогидравлические устройства устанавливают на дизельные агрегаты.

Во время срабатывания цикла клапан находится в закрытом состоянии. Горючее в системе воздействует на поршень камеры управления, а игла форсунки плотно прижимается к седлу. Блок управления мотора отправляет напряжение на обмотку, а сливной дроссель повторно открывается. В результате горючее передается в магистраль.

Впускной механизм препятствует мгновенному выравниванию давления в камере и на впуске. Поэтому в течение некоторого времени усилие, которое воздействует на поршень, снижается, а давление на иглу сохраняется. Из-за разницы показателей игла поднимается и регулирует впрыск топлива.

Пьезоэлектрические детали

Устройство встречается только на автодизелях и считается самым продвинутым типом инжекторов. Данная разновидность способствует мгновенному срабатыванию системы впрыска, подбору точной дозировки и многократной подаче горючего. Такие форсунки распространены в дизельных агрегатах с технологией Common Rail.

… о системе Common Rail

Агрегаты с системой подачи топлива Common Rail более требовательны к качеству топлива, но их конструкция при этом проще и ремонтопригодность выше.

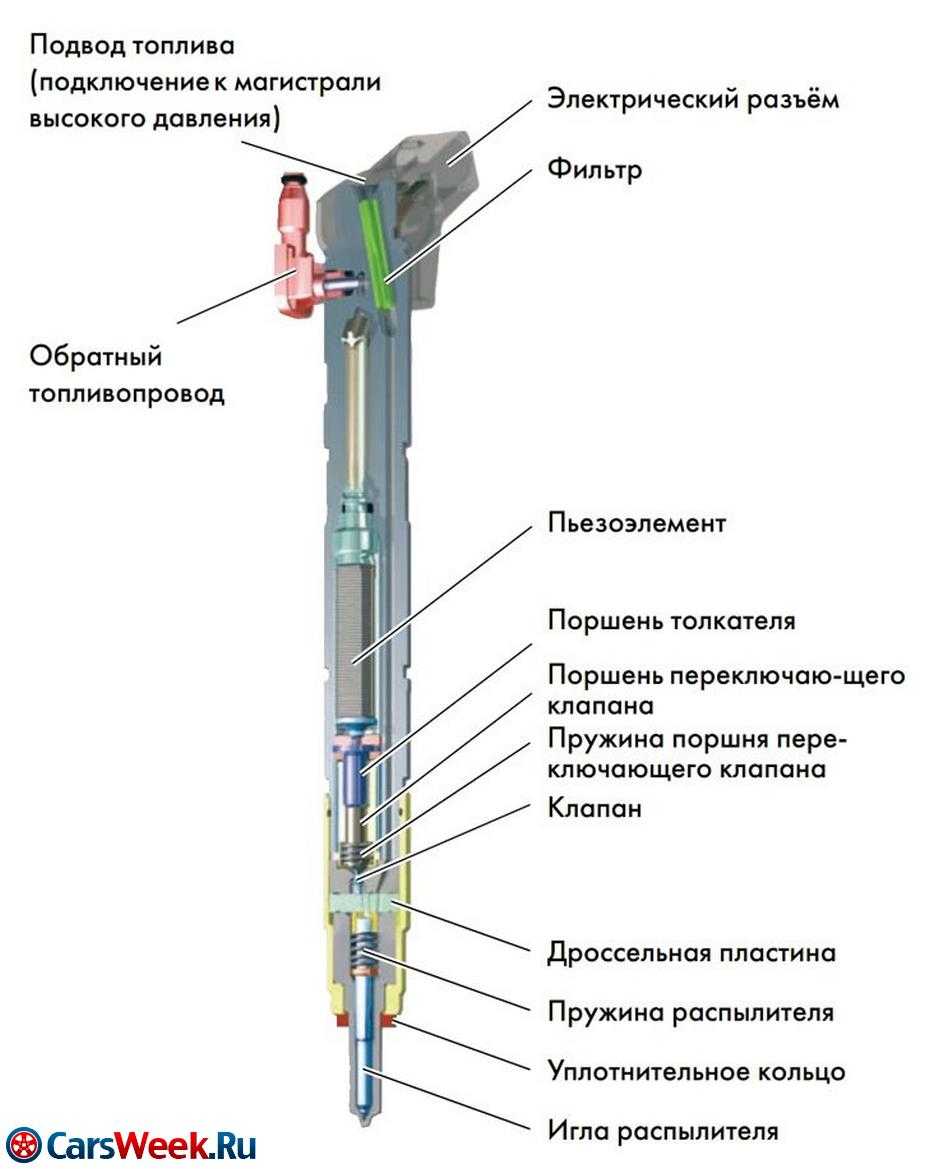

Для сборки пьезоэлектрических механизмов используют:

1. Иглу.
2. Дроссельный блок.
3. Пружины и поршни клапана.
4. Сливную магистраль.
5. Фильтр.
6. Нагнетательную магистраль и другие детали.

Пьезоэлектрические детали считаются самым продвинутым типом инжекторов.

Форсунка функционирует по принципу изменения длины пьезоэлемента при подаче напряжения. В базовом положении игла находится на седле. Когда электронный блок управления отправляет сигнал на пьезоэлемент, последний оказывает влияние на поршень. Переключающий клапан срабатывает, и топливо переходит на слив.

Расположение и принцип работы

Топливная форсунка состоит из нескольких основных частей:

• герметичный корпус;
• фильтр;
• запорный клапан;
• распылитель.

В зависимости от типа привод клапана может быть механическим, электрогидравлическим, электромагнитным, с помощью пьезоэлемента. Топливный насос нагнетает горючее под давлением. Топливо первоначально проходит через фильтр, препятствующий попаданию механических загрязнений на распылитель. Затем либо по команде электронного блока управления, либо под действием гидромеханического воздействия, запорный клапан открывается. Топливо поступает на распылитель, в торце которого имеется несколько калиброванных отверстий. Проходя через них, струя топлива превращается в мелкодисперсную взвесь. Чем меньше размер капель, тем качественнее распыление.

Форсунки устанавливаются на двигатель таким образом, что входное отверстие находится снаружи блока и подсоединено к топливопроводу. В системе, которая впрыскивает топливо во впускной тракт, распылитель располагается внутри впускного коллектора. В системах непосредственного впрыска — в камере сгорания, выше верхней мертвой точки хода поршня. В местах соединения корпуса форсунок со стенками блока (коллектора) установлены термостойкие уплотнители, препятствующие проникновению неучтенного воздуха в цилиндр.

Что такое форсунка

Это устройство, которое предназначено для точной дозировки и распыления под давлением жидкостей, реже порошков и газов. Наибольшее применение они получили в современных двигателях внутреннего сгорания, где для выполнения экологических норм требуется строго дозированная подача распыленного горючего. Мелкодисперсные капли бензина, солярки, сжиженного газа или мазута лучше перемешиваются с воздухом, чем струя, что приводит к более полному сгоранию топливно-воздушной смеси. Увеличивается мощность, улучшается экономичность двигателя внутреннего сгорания. Существенно уменьшаются выбросы токсичных отработанных газов.

История изобретения и совершенствования

Первую в мире форсунку предложил русский изобретатель Александр Иванович Шпаковский. Случилось это в 1864 году. Изделие было создано для распыления порошка, но из-за несовершенства конструкции распространения не получило. Более удачным оказался опыт российского и советского инженера Владимира Григорьевича Шухова, в 1880 году предложившего устройство, работающее с жидким топливом.

Его прибор, который использовался для распыления мазута, благодаря простой конструкции и технологичности, получил широкое применение. В некоторых отраслях техники форсунки Шухова применялись до середины XX века. Все современные конструкции основаны на принципах, заложенных этим конструктором.

Толчок к массовому применению инжекторов дало изобретение Рудольфом Дизелем двигателя с воспламенением от сжатия, названного в его честь дизелем. В первом двигателе сжатый воздух перемешался с угольной пылью, выступавший в качестве горючего материала.

Дизель столкнулся с трудностями в точной дозировке смеси. Решить их удалось, заменив угольную пыль керосином и применив форсунки. С этого момента началось усиленное совершенствование систем впрыска топлива. Первым на этом пути оказался Роберт Бош, который предложил несколько типов впрыскивающих устройств, а главное, сумел соединить форсунки с насосом высокого давления. Этот принцип и лежит в основе современных систем впрыска топлива, когда распыленное горючее впрыскивается в двигатель необходимыми порциями при давлении, превышающим атмосферное.

В дальнейшем инжекторы полностью вытеснили карбюраторы на бензиновых моторах. Дизели получили высокоточные приборы, распыляющие топливо под давлением несколько сотен, а то и тысяч атмосфер. Такие форсунки выдерживают до миллиарда циклов впрыска, изготавливаются с микронными допусками, высокое быстродействие обеспечивает длительность импульса до десятитысячной доли секунды.

Как самому почистить форсунки инжектора в домашних условиях

Мы постепенно подошли к очень важному вопросу «как почистить форсунки?». Хочется отменить, что забитые форсунки составляют 60% от всех неисправностей с ними

В связи с такой распространённостью, было придумано несколько методов по их очистке, среди которых очистка форсунок в домашних условиях:

• промывка с помощью присадок проводится без снятия форсунок с двигателя. В топливный бак добавляют специальную очищающую присадку, которая помимо форсунок, нормализует работу всего мотора. Их имеется огромное количество, и выбирать приходится по своему усмотрению;
• прочищение форсунок на ультразвуковом стенде (часто можно встретить как «ультразвуковая промывка», или «промывка форсунок ультразвуком») довольно тяжелый и специализированный метод, в основе которого лежит эффект кавитации. Форсунки в ультразвуковой ванне проходят многоразовую процедуру промывки и демонстрируют хорошее распыливание после прочистки;
• промывка разборной форсунки по утверждениям многих водителей чревата потерей вакуумных функций и герметичности. Однако подобную процедуру, как правило проводят с помощью промывочной установки на СТО, или спринцовкой в домашних условиях. Для этого используют специальную промывочную жидкость.

При электромагнитной очистке уровень распыление проверяют многократно до соответствующего результата.

Зачем нужны топливные форсунки

 Электрогидравлические форсунки

 Данный тип форсунок объединил две предыдущие технологии, и полностью приспособлен к использованию на «дизелях». Большое давление в топливной системе, уравнивается тем, что давление на иглу происходит сверху и снизу. Тем самым, в верхней камере и в нижней образуется одинаковое давление. Но в нижнюю камеру, топливо попадает через узкий канал, увеличивая время на уравновешивание давления в двух камерах.

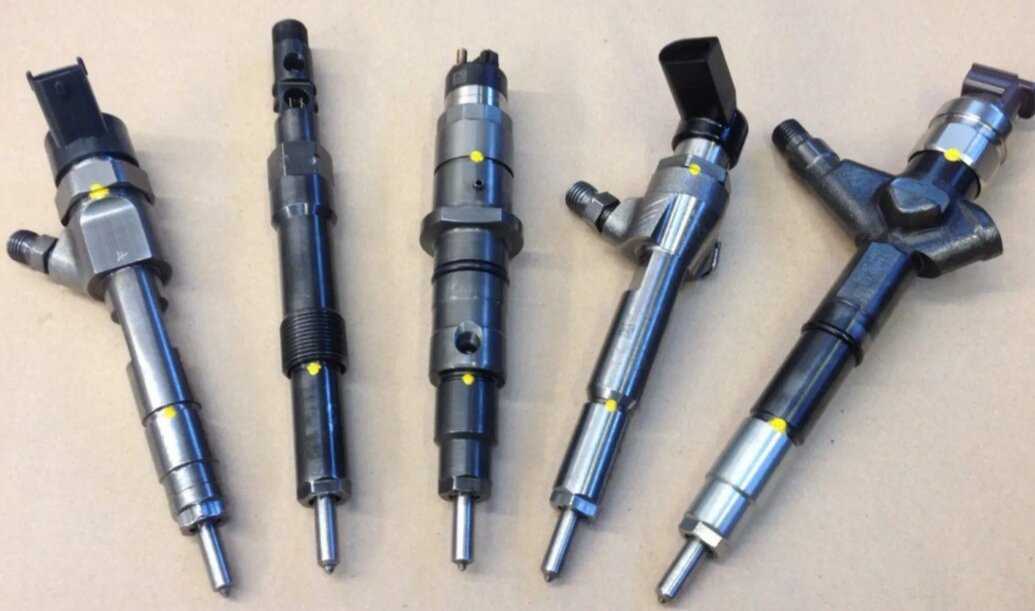

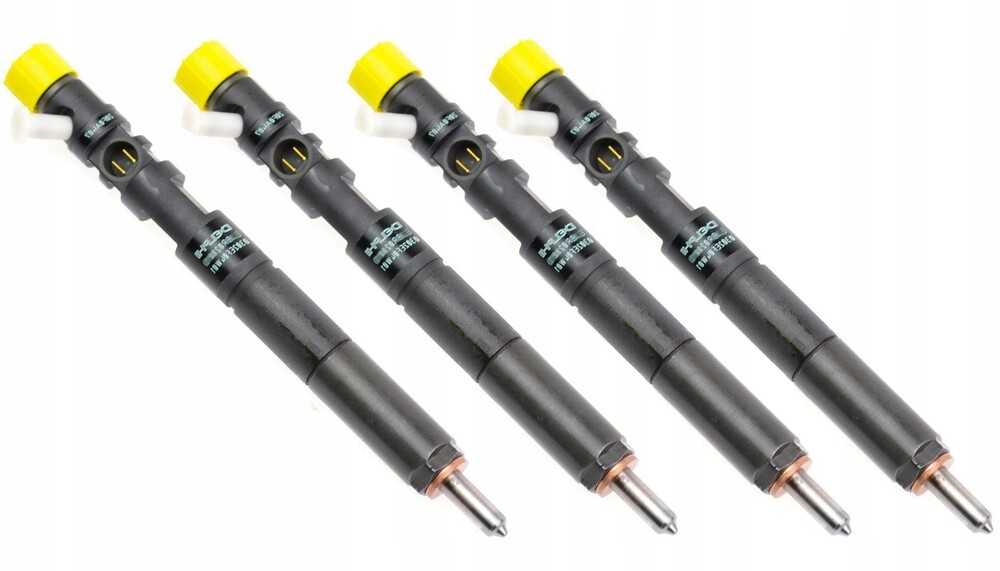

На фото: Электрогидравлические форсунки дизельного мотора
 При срабатывании электромагнитного клапана, из-за равного давления — большая мощность не требуется, игла открывает доступ к соплу и позволяет топливу из нижней камеры поступить в цилиндр. Но верхняя камера напрямую соединена с топливной магистралью и быстро заполняется, увеличивая давление на иглу. После закрытия, нижняя камера наполняется топливом через узкий канал, и давление уравнивается.

 Форсунки показали себя надежным механизмом, эффективным при использовании на любых двигателях, но применяется на современных дизельных двигателях. Так как, на бензиновых системах достаточно и электромагнитных форсунок. Кроме этого, электрогидравлические форсунки применяются в двигателях с системой непосредственного впрыска топлива в цилиндры.

 Пьезоэлектрические форсунки

 Пьезоэлектрические форсунки — это самое современное изобретение, применяющееся на массовом производстве современных дизельных моторах, оснащенных системой непосредственного впрыска в цилиндры. По принципу работы. Они полностью повторяют электрогидравлические форсунки, за единственным исключением — в качестве привода клапана используется не электромагнит, а пьезоэлектрический кристалл.

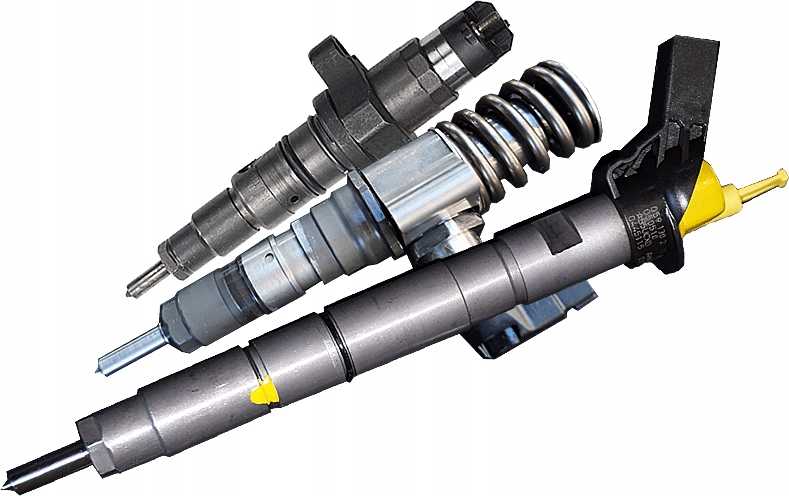

На фото: Пьезоэлектрические форсунки дизельного мотора
 Уже давно известен эффект, при котором, некоторые кристаллы способны менять свою форму под воздействием электрического разряда. Этот же эффект наблюдается и в обратную сторону. Если воздействовать на такой кристалл механическим способом — то вырабатывается электрический разряд. При конструировании, были использованы кристаллы, способные увеличивать свою длину под воздействием электричества, приводя в действие механизмы клапана в форсунке.

 Основным преимуществом новой технологии, стала быстрота срабатывания клапана, что позволило производить многократный впрыск за один такт. Современные системы способны срабатывать до девяти раз за один такт. Это значительно улучшило качество топливной смеси, и позволяет еще больше улучшить характеристики дизельных агрегатов.

 Но к сожалению, даже современные технологии не застрахованы от поломок, а новые форсунки данного типа обходятся потребителю в круглую сумму. Поэтому, ремонт пьезоэлектрических форсунок — это целесообразное решение, а для ознакомления с ремонтными мастерскими, можно посетить данный сайт www.spbparts.ru.

Топливные форсунки для дизелей и бензиновых двигателей

Форсунка топливная дизель

Форсунки для дизельных моторов обладают меньшим сечением, а принцип их работы гораздо сложнее. Для определения поломки нужны особые знания. Такие двигатели требуют повышенной герметичности топливной системы.

Для подобных силовых установок используют электромагнитные и пьезоэлектрические модели.

Форсунка топливная бензин

В моторах, работающих на бензине, присутствуют одно- и многоточечные инжекторы.

Первые регулируют подачу топлива и устанавливаются перед заслонкой, а вторые включают нескольких форсунок, закрепленных перед трубопроводами.

Устройство подает бензин в камеру сгорания, но обладает неразборной конструкцией, поэтому не подлежит ремонту. Стоимость комплектующих для бензиновых двигателей намного ниже, чем для дизельных.

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.
На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.
Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.
Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Проверка топливных форсунок

Специфика диагностики форсунки определяется типом детали. При этом диагностику можно выполнить как в сервисе, так и в гараже.

Проверка питания

Для оценки электроснабжения потребуется сделать следующее:

1. Снять разъем питания форсунки первого цилиндра.
2. Подсоединить мультиметр с настройками оценки постоянного напряжения в пределах 0-20 В.
3. Завести автомобиль и проанализировать результаты измерений. В исправном состоянии форсунка дает короткие импульсы.
4. В случае если на фишку питания не приходит напряжение, заглушить авто и выполнить проверку проводки либо найти дефект во время визуального осмотра.
5. Подключить форсунку первого цилиндра и повторить проверку процедуру с 2-4-ыми элементами.

Для оценки электроснабжения потребуется снять разъем питания форсунки.

Изменение сопротивления

Сначала нужно уточнить модель форсунки, которая используется на вашем транспортном средстве. Дальше следует определить сопротивление катушек внутри детали.

Заглушив двигатель, необходимо снять разъемы питания, подключить мультиметр и запустить его в режиме измерения 0-200 Ом

Важно проанализировать сопротивление каждой детали. Оно должно соответствовать заявленным в технических характеристиках параметрам

Дианостика на рампе

Для диагностики нужно снять топливную рейку с зафиксированными инжекторами. Дальше следует подключить контакты к рампе и форсункам (если они отключались). Рампа размещают под капотом таким путем, чтобы удалось установить под каждой деталью емкость со шкалой.

После этого требуется подсоединить трубки подачи топлива и убедиться в надежности их фиксации.

Забитые форсунки

На следующем этапе необходимо включить зажигание и провернуть мотор стартером. Такие действия лучше проводить вместе с коллегой.

Пока второй человек вращает мотор, важно проследить за исправностью всех инжекторов. Впрыск горючего должен оставаться идентичным на всех элементах

Финишный этап сводится к отключению зажигания и оценке объема топлива в емкостях.

Проверка на стенде

В автомастерских установлены стенды для диагностики и восстановления форсунок. Методика проверки на такой поверхности предусматривает разборку рампы и инжекторов ТС. Стенд позволяет реализовать комплексную диагностику, проверить эффективность впрыска горючего и определить электрическое сопротивление. Отдельные мастера сооружают стенды в домашних условиях.
