Где находится контроллер на ваз 2110

Что контролирует

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Двигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

• температуру мотора;
• холостой ход;
• подачу горючего;
• подачу кислорода;
• температуру окружающей среды;
• антиблокировочную систему;
• систему стабилизации;
• антизанос;
• скорость;
• текущее положение заслонки дросселя;
• уровень нажатия педали акселератора;
• коленвал;
• тормозную систему;
• уровень ОЖ;
• уровень тормозной жидкости;
• напряжение в бортовой сети;
• гидроусилитель;
• электроусилитель руля;
• кондиционер;
• отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

• дроссельной заслонки;
• системы подачи воздуха;
• зажигания;
• фаз газораспределения;
• системы кондиционирования;
• выхлопной системы;
• освещения;
• стеклоподъёмников;
• подогрева;
• АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

Внешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления

Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.

Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.

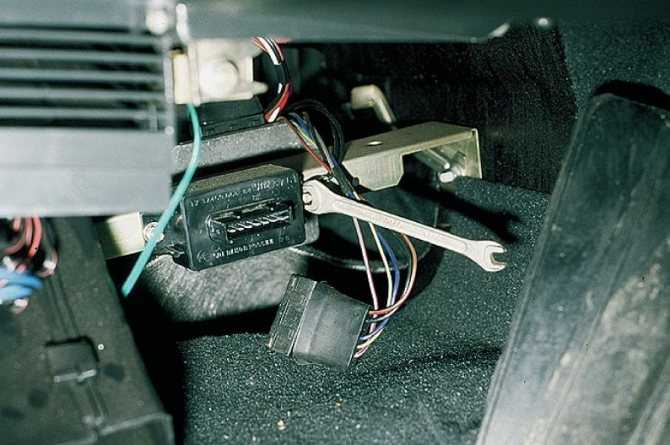

Диагностические разъемы ВАЗ 2108 – 21099 с низкой панелью находятся возле ЭБУ, под бардачком. Модели  ВАЗ 2108 – 21099 с высокой панелью, а также 2113 – 2115 имеют разъем внутри центральной консоли. Версия ВАЗ 2108 – 2115 с так называемой европанелью имеет разъем на панели, причем расположен он ближе к пассажирской двери.

Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.

Версия Январь 5 – 6  представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.

Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.

Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства  можно ставить только с учетом полной совместимости.

Еще раз отметим, виды ЭБУ на ВАЗ отличаются. Получается, нельзя поставить вместо Январь — 4 или GM-09 SAMARA  Январь 5.1, однако для Январь 5.1 есть взаимозаменяемость с VS (Ителма) 5.1 или Bosch M1.5.4.  В свою очередь, ЭБУ Bosch M7.9.7 не совместим с предыдущими блоками, но может быть заменен на Январь 7.2 Ителма или Автэл.

Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока

1 Что нового?

Что касается базовой комплектации Лада “Приора”, выпускаемой с 2007 года, то она включает:

• электроподогрев сидений;
• парковочный сигнализатор;
• кондиционер;
• современная сигнализация.

В последующие годы выпуска автомобиль подвергался дополнительным улучшениям, таким как, например, антиблокировочная система торможения (ABS). Такая система позволяет при экстренном торможении не терять управление транспортным средством за счёт отсутствия блокировки колёс. С 2013 года на Лада “Приора” стоит до четырёх подушек безопасности, система стабилизации, дождевой датчик, а также дополнительная система торможения для ABS (BAS).

“Мозговой центр” автомобиля, который управляет электронной системой и подаёт сигналы двигателю — это контроллер (ЭБУ). Разнообразные датчики, установленные во всех стратегических местах Приоры, передают туда информацию. Данные беспрерывно обрабатываются, позволяя всем системам целостно, слаженно и безопасно влиять на эксплуатационные характеристики авто. Также контроллер управляет системами, ответственными за токсичность выхлопных газов.

Принцип работы контролёра (ЭБУ)

Электронный блок управления двигателем в течении всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа). Контролёр пользуется данными следующих датчиков:

• ДПКВ (Датчик положения коленчатого вала).
• ДФ (Датчик фаз).
• ДМРВ (Датчик моментального расхода воздуха).
• ДТОЖ (Датчик температуры охлаждающей жидкости).
• ДПДЗ (Датчик положения дроссельной заслонки).
• ДК (Датчик кислорода).
• ДД (Датчик детонации).
• ДС (Датчик скорости).
• И другие датчики.

Получая данный от источников, перечисленных выше, ЭБУ контролирует работу следующих датчиков и систем:

• Топливная система (Топливный насос, регулятор давления, форсунки).
• Система зажигания.
• Регулятор холостого хода (ДХХ,РХХ).
• Адсорбер.
• Вентилятор радиатора.
• Система само диагностирования.

Так же, ЭСУД (эбу) имеет три вида памяти:

1. Программируемое постоянное запоминающее устройство (ППЗУ); Содержит в себе так называемую прошивку, т.е. программу, в которую забиты основные показания калибровок, алгоритм управления двигателем. Данная память не стирается при отключении питании и является постоянной. Поддаются перепрограммированию, чип-тюнингу.
2. Оперативное запоминающее устройство (ОЗУ); Представляет собой временную память, в которой хранятся ошибки системы, измеряемые параметры. Данная память стирается при отключении питания.
3. Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Данный тип памяти, можно сказать, является охраной автомобиля. В ней временно хранятся коды и пароли противоугонной системы автомобиля. Иммобилайзер и ЭРПЗУ сравниваются данными, после чего возможен пуск двигателя.

Что внутри?

Если открыть «коробку», то перед вашими глазами появится большая плата, для неопытного пользователя, она будет смахивать на плату от компьютера, я не буду лезть в дебри, и рассказывать вам досконально устройство этой «платы», обозначу только основные узлы:

Память ЭБУ – она подразделяется на несколько частей:

• ППЗУ — программируемое постоянное запоминающие устройство — сюда закладывают необходимые программы и функции работы мотора;
• ОЗУ – оперативно запоминающее устройство. Служит для работы с промежуточными данными, которые обрабатываются «здесь и сейчас».
• ЭРПЗУ – электронное репрограмируемое запоминающее устройство – нужно для хранения временной информации – например, коды доступа, коды блокировки, время работы различных агрегатов, пробег, расход топлива, температура двигателя и т.д.

Программное обеспечение – также различное:

Функциональное – самое важное, получает информацию с датчиков, анализирует ее и отправляет исполнителям. Контрольные микросхемы (модули) – контролируют полученные данные на ошибки, если вдруг они обнаружены, старается их исправить, если не получается – выдает ошибку CHECK ENGINE, либо какие – то другие (как например недавно у меня code 84 — 89), либо может полностью блокировать запуск двигателя

Контрольные микросхемы (модули) – контролируют полученные данные на ошибки, если вдруг они обнаружены, старается их исправить, если не получается – выдает ошибку CHECK ENGINE, либо какие – то другие (как например недавно у меня code 84 — 89), либо может полностью блокировать запуск двигателя.

Именно в это программное обеспечение и вносят изменения ЧИП – тюнеры, про это чуть позже.

Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно.

ЭБУ изнутри

Если блок вскрыть, то можно увидеть достаточно большую плату. Неопытные автовладельцы, да и вообще неопытные пользователи компьютера смогут спутать ее с материнской платой компьютера. Не будем разбираться в устройстве ее досконально, а пройдемся вскользь об основных узлах.

Остановимся на памяти ЭБУ. Что это такое? Существует несколько типов памяти. ППЗУ — это программируемая постоянная, куда разработчики заложили нужные алгоритмы для работы двигателя и других систем. ОЗУ – оперативная память, которая необходимо для работы с промежуточной информацией. Она обрабатывается в реальном времени. ЭРПЗУ – это электронная, перепрограммируемая память. Используется для запоминания временных данных.

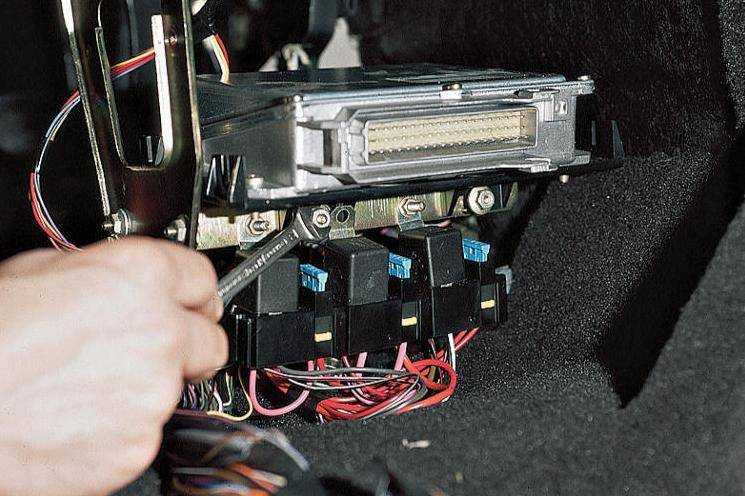

Где расположено ЭБУ?

В салоне блок можно обнаружить под панелью. В моделях от АвтоВАЗ он находится около радиатора отопителя. На иномарках бизнес-уровня ЭБУ можно найти под задним сидением. Некоторые производители стараются установить контроллер в багажнике. Расположить ЭБУ под капотом – это не самое лучшее решение.

Ведь там на блок воздействует дождь, снег и другие факторы. Зачастую в подкапотном пространстве устройство это можно отыскать возле аккумулятора или под предохранительным блоком. Найти несложно – даже обыкновенный автовладелец без особых навыков сможет найти его. Нужно просто немного разобрать приборную панель или же найти блок под капотом. Внешне это коробка, от которой отходят два жгута проводов. Но вот осуществлять ремонт ЭБУ самостоятельно без специальных знаний не стоит. Лучше доверить эту работу профессионалам.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

• ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
• ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
• ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Схема предохранителей и реле Лада Гранта (ВАЗ-2190, 2191)

№	А	Защищаемые цепи
F1	15	Катушки зажигания Форсунки Контроллер системы управления двигателем Реле вентилятора системы охлаждения
F2	30	Люкс: Центральный блок кузовной электроникиНорма, стандарт: Резерв
F3	10	Люкс: Центральный блок кузовной электроники Переключатель световой сигнализации
F3	15	Аварийная сигнализация
F4	15	Люкс: Контроллер системы надувных подушек безопасности Датчик дождя
F4	20	Омываталь ветрового стекла Очиститель ветрового стекла Контроллер системы надувных подушек безопасности
F5	7,5	Клемма 15 приборов
F6	7,5	Свет заднего хода Блок управления системы безопасной парковки (Люкс)
F7	7,5	Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчик концентрации кислорода Блок управления системой контроля давления в шинах
F8	—	Резерв
F9	5	Габаритные огни правого борта
F10	5	Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажник Плафон освещения вещевого ящика
F11	5	Задние противотуманные огни
F12	10	Ближний свет, правая фара
F13	10	Ближний свет, левая фара
F14	15	Патрон для подключения доп. приборов в багажнике
F15	10	Очиститель заднего стекла Омыватель заднего стекла
F16	5	Люкс: Модуль двери водителяНорма, Стандарт: Резерв
F17	—	Резерв
F18	—	Резерв
F19	—	Резерв
F20	—	Резерв
F21	10	Дальний свет, правая фара
F22	10	Дальний свет, левая фара
F23	10	Правая противотуманная фара
F24	10	Левая противотуманная фара
F25	15	Обогрев передних сидений
F26	5	Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости
F27	15	Прикуриватель
F28	15	Топливный насос
F29	20	Люкс: Центральный блок кузовной электроники Очиститель ветрового стекла Омыватель ветрового стекла
F29	15	Норма, Стандарт: Моторедукторы блокировки замков дверей Моторедуктор блокировки замка багажника
F30	10	Норма, Стандарт: Дневные ходовые огни
F31	7,5	Муфта компрессора кондиционера
F32	7,5	Сигнал торможения Контроллер управления автоматической коробкой передач Плафон освещения салона (норма/стандарт)
F32	30	Отопитель
F33	25	Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости
F34	5	Комбинация приборов Диагностический разъем
F35	15	Норма, Стандарт: Блок управления системой надувных подушек безопасностиЛюкс: Резерв
F36	10	Звуковой сигнал
F37	10	Мультимедийная система
F38	—	Резерв
F39	—	резерв
F40	—	Резерв
F41	50	Обогреватель ветрового стекла
F42	30	Норма, Стандарт: Электростеклоподъемники передних дверейЛюкс: Резерв
F43	50	Контроллер управления роботизированной коробкой переключения передач
F44	30	Электровентилятор отопителя Контроллер системы управления климатической установкой
F45	25	Обогреватель заднего стекла Обогреватель наружных зеркал
F46	—	Резерв
Реле монтажного блока нового образца
К1	50	Разгрузочное реле выключателя зажигания
К2	30	Реле стартера
К3	40	Люкс: Реле электровентилятора охлаждения радиатора
К3	30	Норма, Стандарт: Реле стеклоочистителя
К4	30	Реле электровентилятора охлаждения радиатора
К5	30	Люкс: Реле муфты компрессора кондиционера
К5	30	Норма, Стандарт: Реле указателей поворота и аварийной сигнализации
К6	30	Люкс: Реле обогрева заднего стекла и наружных зеркал
К6	30	Норма, Стандарт: Реле передних электростеклоподъемников
К7	20	Реле дальнего света фар
К8	20	Реле звукового сигнала
К9	20	Реле ближнего света фар
К10	20	Реле света заднего хода
К11	20	Главное реле ЭСУД
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений
К14	70	Реле обогрева ветрового стекла
К15	30	Норма, Стандарт: Реле обогрева заднего стекла и наружных зеркалЛюкс: Резерв
К16	30	Норма, Стандарт: Реле муфты компрессора кондиционераЛюкс: Резерв
К17	—	Резерв
К18	40	Норма, Стандарт: Реле электровентилятора охлаждения радиатораЛюкс: Резерв

knigaproavto.ru

Как правильно называются мозги в машине

Современные автомобили уже немного «смахивают» на терминаторов — сплошные датчики, провода, компьютеры и прочая электронная составляющая. Чем круче автомобиль, тем больше этой электроники, хорошо это или плохо вопрос другой. Так вот всей этой «прелестью» управляет всего одна небольшая коробочка – электронный блок управления или попросту ЭБУ. Так как вопросов очень много, типа: — что это такое, где находится и как вообще работает. Я решил все же показать и рассказать «как и что», даже сниму со своего автомобиля. Очень полезно новичкам, так что смотрим …

Для начала начнем с определения

ЭБУ – электронный блок управления (также известен как «контролер») – по сути это мозг вашей машины, без него все остальные детали это просто куски металла, пластика, микросхем и проводов. Он получает большое количество информации от всевозможных датчиков (таких как — кислорода, скорости, температуры окружающей среды — двигателя и т.д.), после чего он обрабатывает полученные данные в специальной программе (алгоритме), после чего посылает команды исполнительным устройствам (такие как топливный насос, система зажигания и т.д.). ТО есть он руководит всеми электронными процессами (от положения и света фар до управления такими системами как ABS, ESP и переключения передач у автомата), сейчас даже многие функции магнитол в ЭБУ зашивают.

Как видите это очень умная «железка», однако я хочу подробнее перечислить, какие функции он контролирует и какие приказания отдает.

ЭСУД что такое, расшифровка

ЭСУД – электронная система управления двигателем. Представляет собой комплект электронно-вычислительного оборудования, отвечающего за работу только двигателя или двигателя вместе с другими системами легковой машины. По сути это автомобильный бортовой компьютер.

Виды систем

ЭСУД делятся на два типа, имеющие свои преимущества и недостатки:

1. В первом случае, который часто называют английской аббревиатурой ECM (Engine Control Module), компьютер управляет только мотором.
2. Во втором, ECU (Electronic Control Unit), он отвечает за все системы машины: двигатель, подвеску и т. д.

С другой стороны, единый блок – менее безопасный вариант, чем «раздельные зоны ответственности» для разных систем. Его неисправность отразится на работе всех механизмов машины в то время как отдельные блоки работают независимо друг от друга. Например, тормозная система может сработать корректно при неисправности управления или двигателя.

Единый блок управления состоит из следующих элементов:

• Моторно-трансмиссионный блок.
• Блок контроля тормозной системы.
• Центральный блок управления.
• Синхронизационный блок.
• Блок контроля кузова.
• Блок контроля подвески.

Описание «мозгов»

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

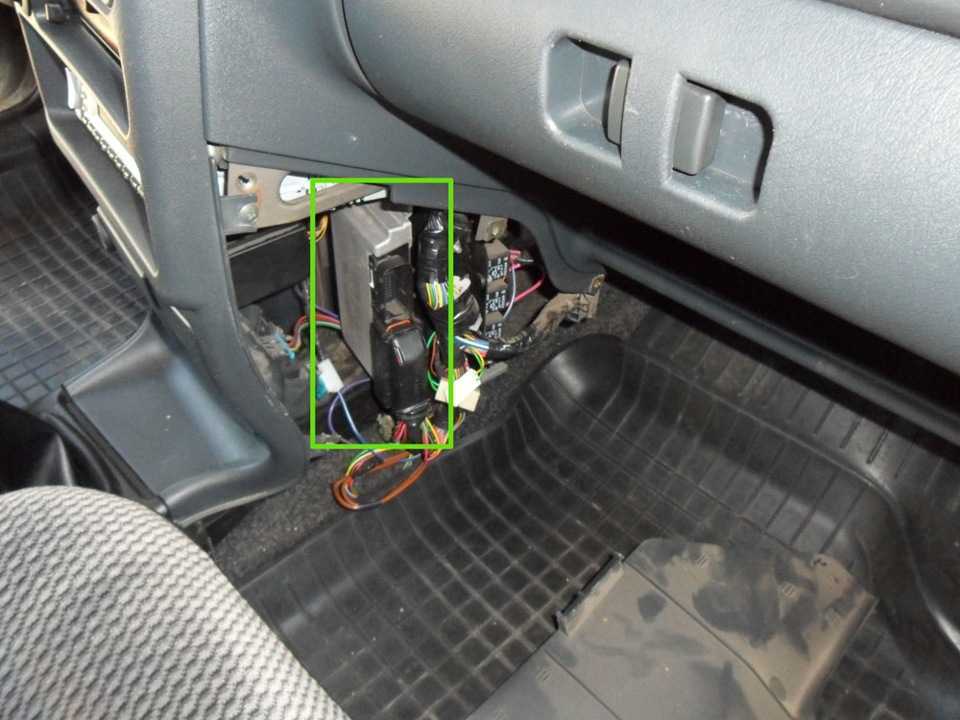

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

• скорости;
• детонации;
• лямбда-зонда;
• фаз впрыска горючего;
• положения коленчатого вала;
• положения дросселя;
• расходомера воздуха;
• температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

• зажигания;
• адсорбером;
• форсунками, а также бензонасосом;
• системой вентиляции и отопления;
• программами для диагностики работоспособности авто;
• регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

• нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
• нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
• при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
• также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

• замыкание электроцепи или ее обрыв;
• неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
• подкуривание севшего АКБ от автомобиля с заведенным мотором;
• поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
• отключение контактов АКБ при заведенном двигателе;
• попадание влаги на плату модуля электронной системы;
• механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Диагностика

В мультиплексной системе несколько компьютеров связаны коммуникационной сетью и обмениваются информацией, необходимой для их работы .

Мультиплексный автомобиль оборудуется не независимыми системами, а комплексом взаимосвязанных систем . Выполнение каждой клиентской функции распределяется, таким образом, между несколькими компьютерами .

Для диагностики при послепродажном обслуживании существуют следующие особенности этой новой системы :

• Неисправность одного из элементов может иметь множество проявлений и вызывать одновременное появление кодов ошибок в памяти нескольких компьютеров
• Одно проявление неисправности или один код ошибки могут быть связаны со значительным количеством возможных причин

Новые методы диагностики, имеющиеся в диагностических приборах LEXIA и PROXIA (после загрузки CD 17) :

• Обработка с использованием моделирования (DIAGSYS)
• Меню диагностики
• Обработка на основании известных случаев (Case Based Reasoning или CBR)

Новые методы диагностики обеспечивают высокий уровень обслуживания, соответствующий технологии мультиплексажа .

Новые методы диагностики обеспечивают простой, быстрый и эффективный поиск неисправностей с использованием метода направленной диагностики (необходимый метод в нужное время) .

Диагностические приборы снабжены дополнительными функциями для улучшения их работы :

• Принцип работы
• Функция записи проведенных работ

6.1. Обработка с использованием моделирования (DIAGSYS)

В моделях приводятся следующие описания :

• Порядок диалога между компьютерами по коммуникационной сети
• Участие каждого компьютера в выполнении клиентских функций

Модели позволяют выделить из всех систем систему, которая действительно является причиной неисправности .

6.2. Меню диагностики

Функции меню диагностики :

• Точное расположение неисправности, являющейся причиной отмеченного нарушения работы (неисправный элемент, обрыв проводника…)
• Обработка информации, поступающей от компьютеров или от карты физических измерений, и автоматическое принятие соответствующих решений для ориентирования поиска неисправности

6.3. Обработка на основании известных случаев (Case Based Reasoning или CBR)

Обработка на основании известных случаев (CBR) позволяет использовать непосредственно с помощью диагностического прибора имеющегося опыта PSA (база данных по неисправностям и найденным решениям) .

Система CBR позволяет просто и быстро найти в базе данных по известным случаям случай или случаи, наиболее близкие к проявлению неисправности, отмеченному на автомобиле .

6.4. Принцип работы

Описание принципов работы приводится в диагностических приборах .

Описание принципов работы обеспечивает быстрое, без обращения к технической документации ознакомление с принципом работы системы, с которой работает оператор .

Такие описания принципов работы способствуют скорейшему пониманию проведения направленной диагностики, предлагаемой диагностическим прибором .

6.5. Функция записи проведенных работ

Функция записи проведенных работ позволяет поэтапно запомнить все работы, проведенные с помощью диагностического прибора в ходе сеанса диагностики .

Функция записи проведенных работ обеспечивает простую и полную передачу информации (от дилерской сети службам послепродажного обслуживания CITROËN) :

• Для обновления базы данных по известным случаям, используемой системой CBR
• Для использования в рамках технической поддержки

Следующие компьютеры имеют функцию диагностики:

• BSI
• Приборная панель/многофункциональный дисплей
• Автомагнитола
• CD-чейнджер
• Климат-контроль (RFTA)
• Помощь при вождении (спутниковая навигация)
• Система управления двигателем
• ABS
• Подушки безопасности

Что такое мультиплексация мне так и не удалось выяснить, но Ситроен приводит в качестве расшифровки этого термина, следующую ниже таблицу:
