Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

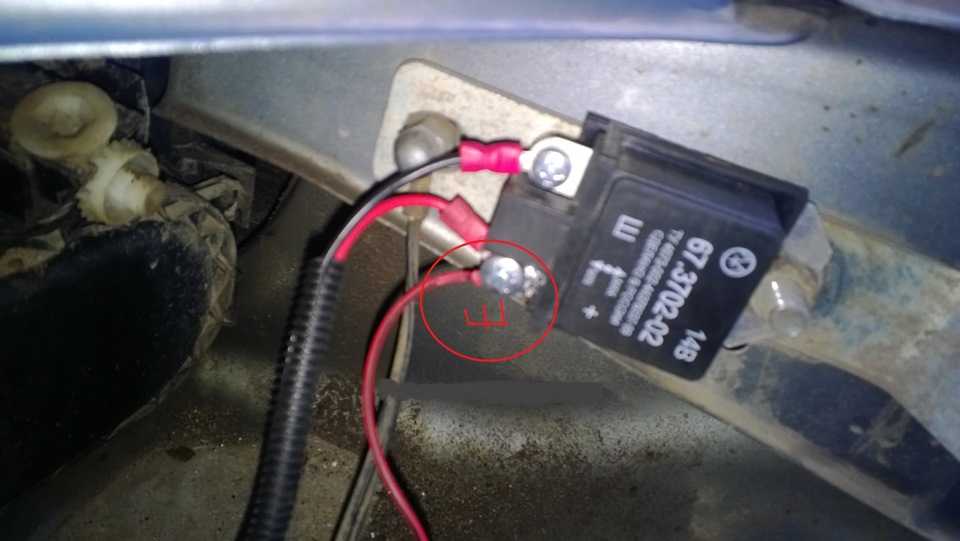

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Замена генератора

В случае, когда поломки в генераторе серьезные (например, сгорели статор и ротор одновременно), порой легче заменить полностью узел, чем ремонтировать устройство.

Замена генератора Лада Калина производится несложно, ее также может сделать почти любой водитель, но работу лучше производить на смотровой яме или автоподъемнике.

Замена производим следующим образом:

• останавливаем работу двигателя, снимаем клемму с аккумулятора (массу);
• если под двигателем стоит защита, демонтируем ее;
• с генератора отсоединяем все провода;
• болтом натяжного устройства ослабляем генераторный ремень и снимаем его;
• откручиваем сам генератор, он крепится на двух болтах – один из них отворачивается сверху, другой – снизу;
• вытаскиваем старый генератор и устанавливаем новый, собирая все в обратном порядке.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

1. Заводим двигатель автомобиля.
2. Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
3. Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
4. Переводим регулятор скорости на максимум.
5. Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
6. Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
7. Воздух, который выходит с панелей, должен дуть тёплый воздух.
8. Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
9. Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

• максимум генерируемой силы тока – 85-90 Ампер;
• рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
• передаточное число вращения мотора и ротора – 1:2,4;
• правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению. Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина. Заднюю часть устройства защищает пластиковый кожух.

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Проверка напряжения в бортовой сети

• Натяжение приводного ремня генератора ваз- при необходимости подтяните;
• На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
• Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
• Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

• Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
• Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

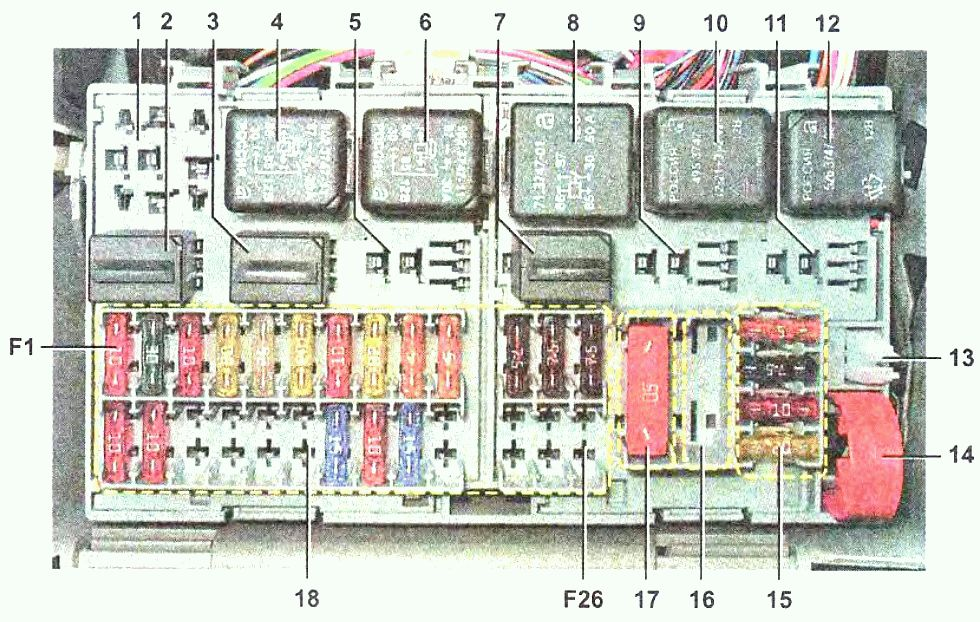

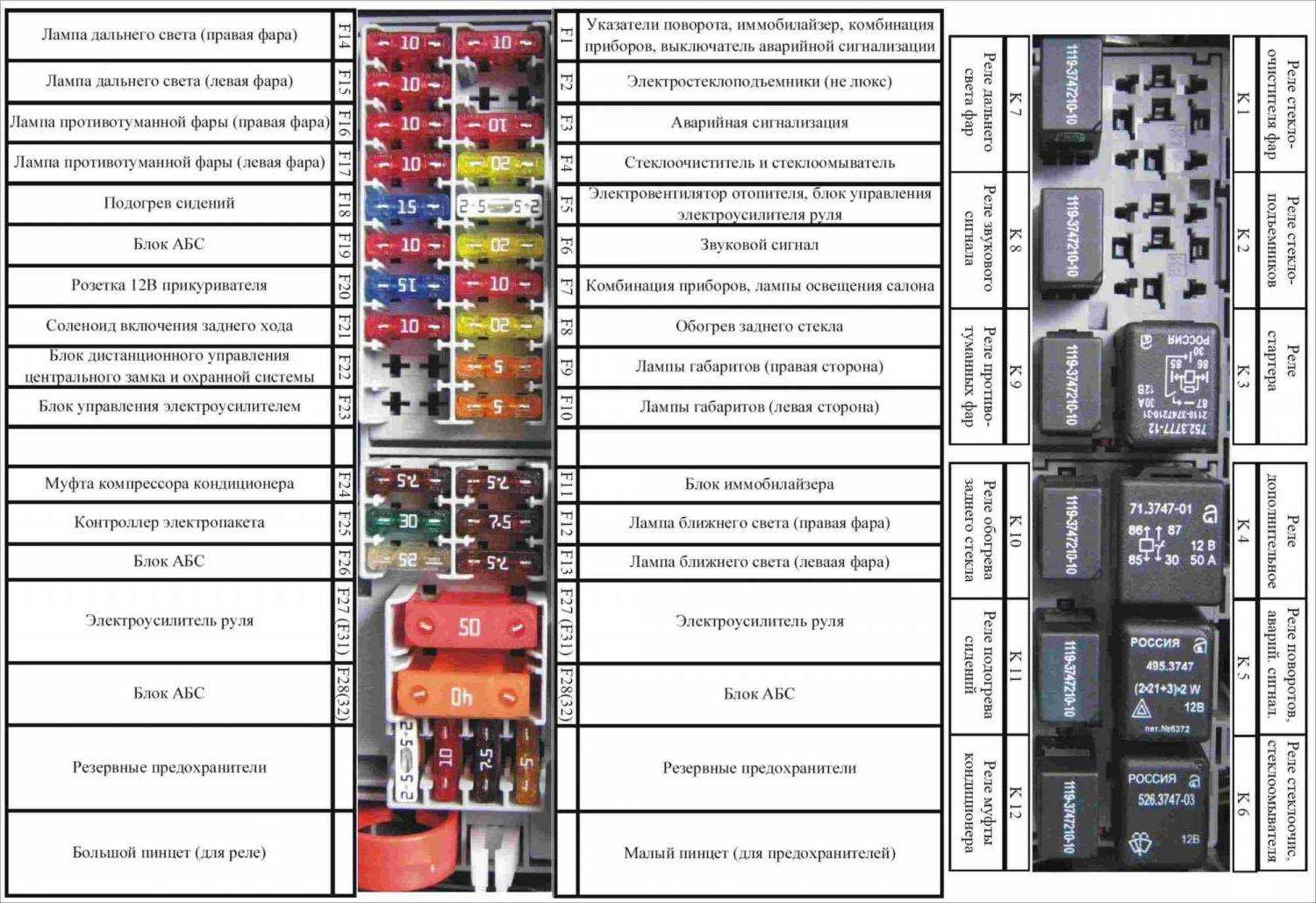

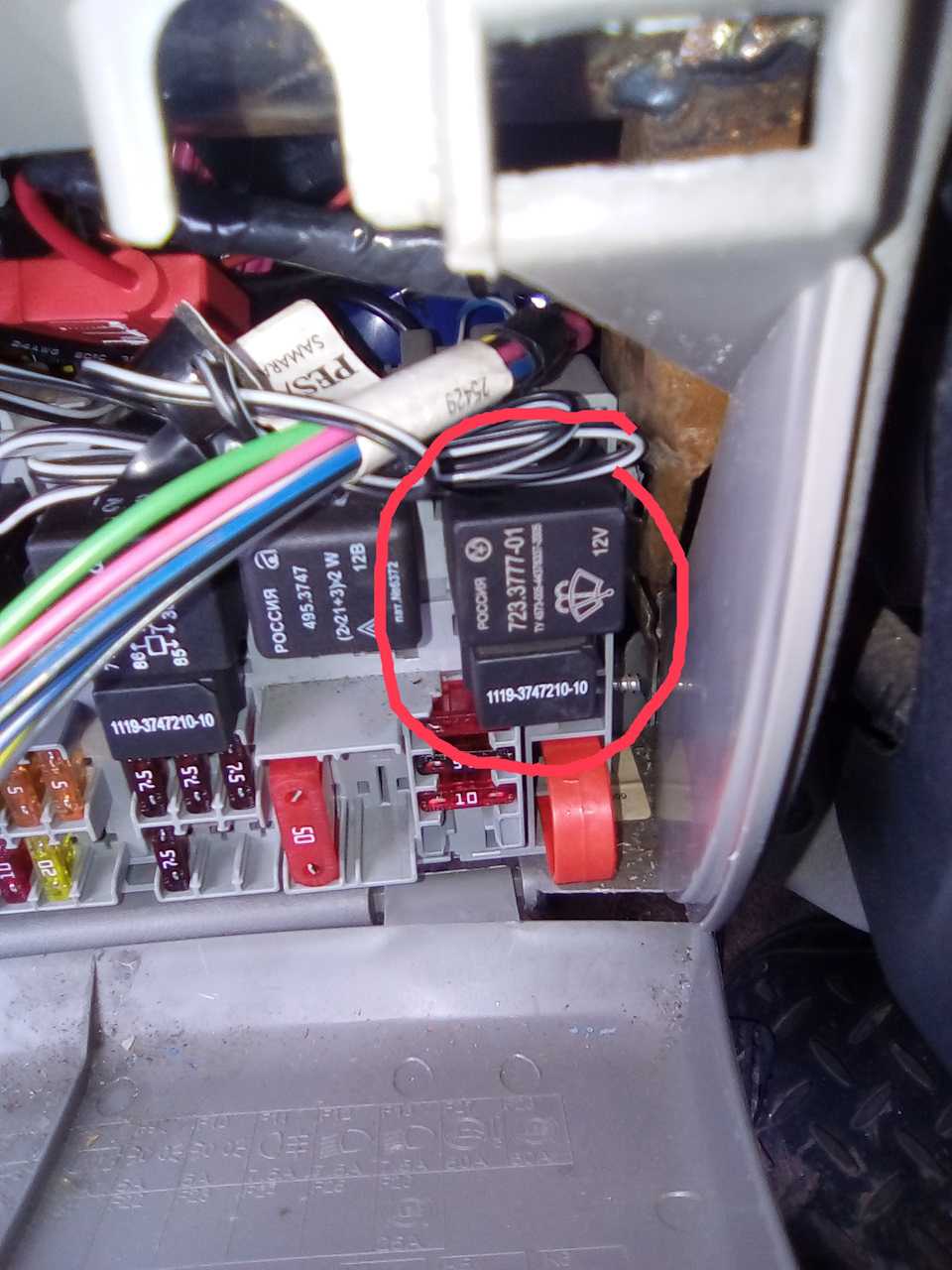

• Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
• Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания, а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
• Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

• Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
• Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;
• Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
• Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
• Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
• Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
• Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

• максимум генерируемой силы тока – 85-90 Ампер;
• рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
• передаточное число вращения мотора и ротора – 1:2,4;
• правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению. Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина. Заднюю часть устройства защищает пластиковый кожух.

Перейдем к схеме коммутации генератора с бортовой сетью. Схема подключения весьма проста. После включения зажигания к регулятору напряжения начинает поступать питание через цепь лампы индикации разряда АКБ. С пуском мотора обмотка возбуждения снабжается питающим напряжением от трех диодов, вмонтированных в выпрямительный блок.

Посредством указанной сигнальной лампы можно осуществить проверку генераторного узла. Если устройство исправно, то лампа светится при включенном зажигании. С пуском мотора она гаснет. Когда такого явления не наблюдается, и лампа продолжает светить, следует произвести диагностирование генераторной установки на предмет присутствия неисправностей. В некоторых случаях требуется замена, и многих интересует, как снять генератор?

Это интересно: Снятие и установка поворотного кулака в сборе со ступицей Lada Largus

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки

Обратите внимание, на данном типе ДВС ремень натянут сильно

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель

Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка

• Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
• После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
• Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
• Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

• без стартера невозможно запустить двигатель;
• автомашина не может ездить без освещения в темное время суток;
• мотор отопителя создает тепло в салоне;
• моторчик дворников очищает лобовое стекло от дождя и снега;
• fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

ГенераторЛада Калина

На автомобили устанавливают гене­раторы 9402.3701-06 или 5132.3771 Генератор — синхронная электри­ческая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генера­тора приводится во вращение от коленчатого вала двигателя поли­клиновым ремнем.

Технические характеристики генератора
Максимальный отдаваемый ток (при 14 В и 6000 мин-1), А	85 или 90
Напряжение, В	14,4-15,1
Передаточное отношение двигатель—генератор	1:2,4
Направление вращения (со стороны привода)	Правое

Статор и крышки генератора стяну­ты четырьмя болтами. Вал ротора вращается в подшипниках, устано­вленных в крышках. Смазка, зало­женная в подшипники на заводе, рассчитана на весь срок службы ге­нератора. Задний подшипник на­прессован на вал ротора, а в задней крышке установлен с небольшим за­зором. Передний подшипник уста­новлен в передней крышке генера­тора с небольшим натягом и закрыт прижимной пластиной, на валу ро­тора посадка подшипника скользя­щая. Задняя часть генератора закры­та пластмассовым кожухом.В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток соединены с выпрямитель­ным мостом, состоящим из шести (или восьми) кремниевых диодов (вентилей): «положительных» и «от­рицательных». Вентили запрессованы в две подковообразные алюминие­вые пластины-держатели в соответ­ствии с полярностью («положитель­ные» и «отрицательные» — на разных пластинах). Пластины объединены в выпрямительный блок, закреплен­ный на задней крышке генератора (под пластмассовым кожухом).Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на вале ротора. Питание к обмотке возбуждения подводится через две щетки. Щеткодержатель конструктивно объединен с регуля­тором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).Регулятор напряжения — неразбор­ный, при выходе его из строя заме­няют щеткодержатель с регулятором в сборе.Для защиты бортовой сети от скач­ков напряжения при работе систе­мы зажигания и снижения помех радиоприему между выводами «по­ложительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденса­тор.При включении зажигания напря­жение к обмотке возбуждения ге­нератора (выводы «L» или «D+» генератора и «+» регулятора) под­водится через сигнализатор и рези­сторы в комбинации приборов (сиг­нализатор при этом горит). После пуска двигателя обмотка возбужде­ния питается от диодов выпрями­тельного блока (сигнализатор гас­нет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей. Азартные развлечения сейчас предлагают различные игровые интернет порталы. Доступные лицензированные сайты казино в России на edgarpoe.ru может выбрать любой пользователь. Проверенные адреса игорных онлайн заведений, представленные здесь, могут использовать гости из разных стран. На них смогут комфортно отдыхать и российские поклонники азарта.

«Минус» аккумуляторной ба­тареи всегда должен подклю­чаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою вентилей генератора. При работе двигателя не рекомен­дуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные ком­поненты схемы.Вентили генератора (и другие устройства в бортовой сети автомо­биля при подключенном генерато­ре) следует проверять под напряже­нием не выше 14 В, более высокое напряжение (например при про­верке мегомметром) может вы­звать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением ге­нератор следует снять, а выводы обмоток — отсоединить от выпря­мительного блока и регулятора на­пряжения.

Детали крепления генератора:1 — верхний болт;2 — гайка;3 — крон­штейн генератора;4 — гайка;5 — втулки;6 — нижний болт.

Генератор установлен на кронштей­не, закрепленном на двигателе. Ге­нератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне. Гайка нижнего бол­та установлена в шестигранном углублении кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установ­лена распорная втулка.
