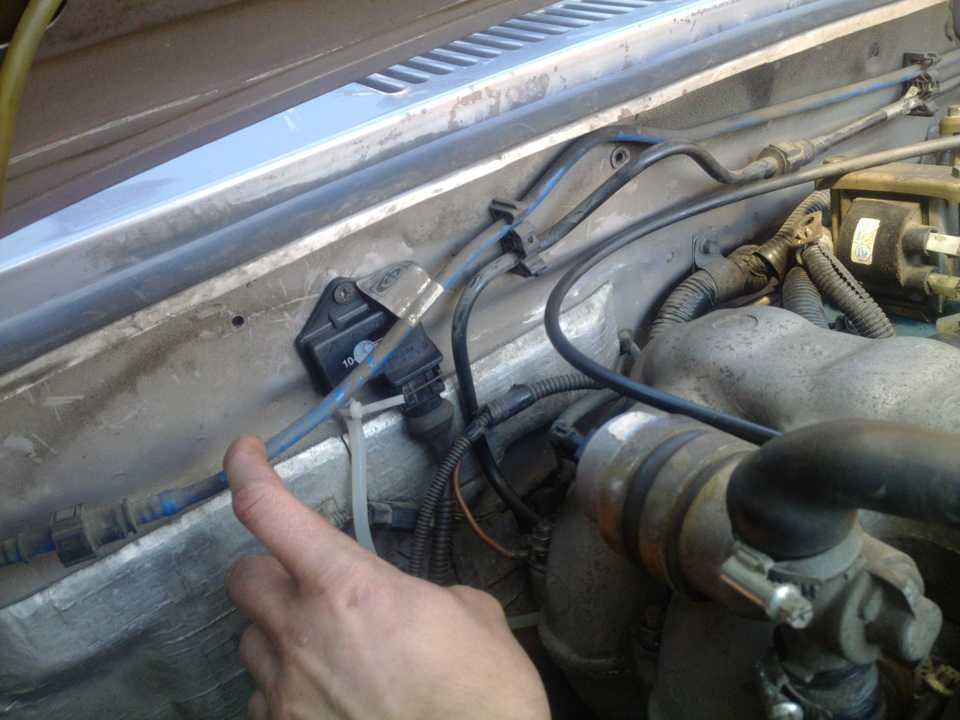

Какие датчики стоят на 406 двигателе карбюратор

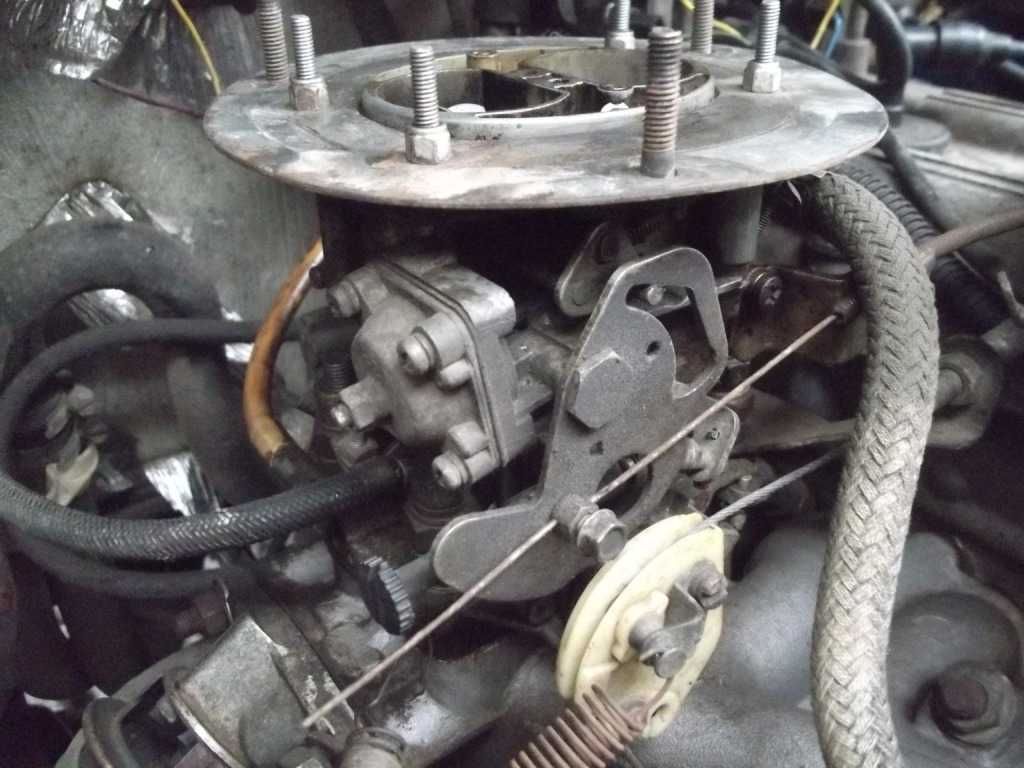

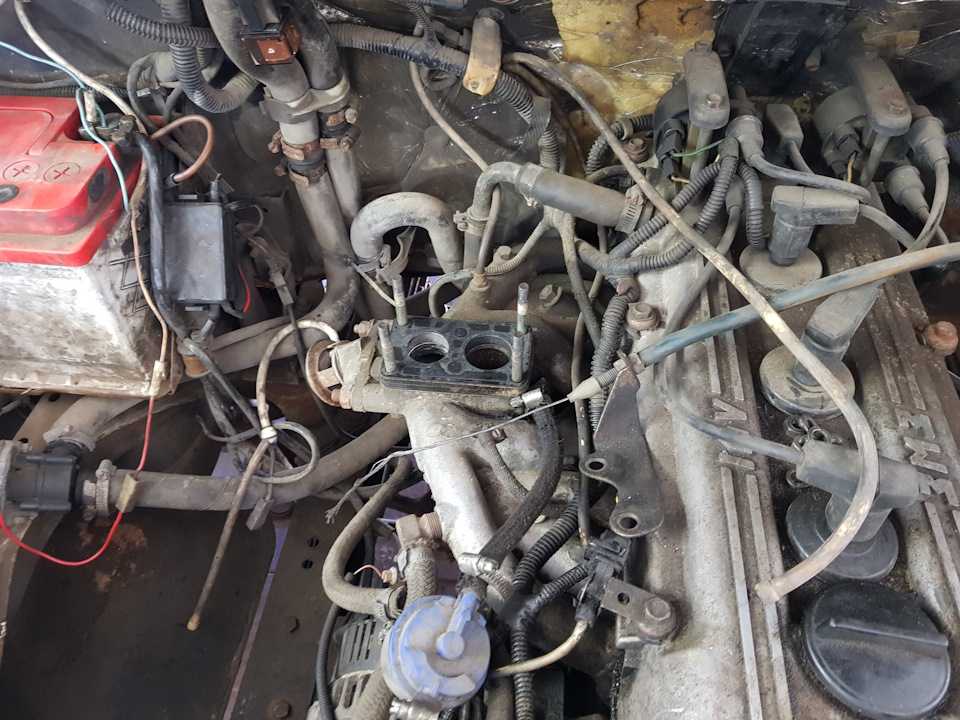

Регулировка карбюратора к-151д (Газель с двигателем 406)

1. Снимаем воздушный фильтр, а также крышку карбюратора. Для этого нужно отсоединить трос привода воздушной заслонки.

2. Проверяем уровень в поплавковой камере. Необходимо чтобы он был на высоте 3 см от верхней кромки средней части карбюратора к-151д. Для произведения данного замера рекомендуется использовать переднюю часть спичечного коробка, предварительно сложив её пополам.

3. Снимаем заглушку поплавочной тяги и убеждаемся в том, что клапан уплотнительного кольца, расположенного на игольчатом клапане, герметичен. Если проблем нет, устанавливаем верхнюю часть карбюратора, трос привода воздушной заслонки, а также воздушный фильтр.

4. Приступаем к процессу самой регулировки карбюратора Газели. Для этого надо полностью вкрутить винт настройки холостого хода и выкрутить его на 5 оборотов.

5. Аналогичные действия проводим с винтом качества, однако его откручиваем обратно лишь на 3 оборота.

6. Запускаем силовой агрегат и ждем, пока он нагреется до 90 градусов.

7. Вращая винт эксплуатационной регулировки, выбираем стабильную частоту вращения коленчатого вала двигателя на уровне 700-800 об/мин.

8. Нажимаем педаль акселератора и быстро отпускаем её, что необходимо сделать для того, чтобы убедиться в правильности регулировки карбюратора к-151д. Если мотор глохнет, необходимо повысить частоту вращения коленвала, однако не превышайте разрешенный показатель.

9. Едем в сторону ближайшей СТО и регулируем показатели СН и СО мотора нашей Газели.

Теперь вы знаете, как отрегулировать карбюратор на Газели.

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Процедура замены

Сборка производится в обратном порядке. Во избежание случайного ошибочного присоединения сторон регулятора к обходной системе воздухоснабжения, верхний вводной патрубок на РХХ-60 шире, чем нижний.

Как уже и писалось выше, что Пегас ставится с завода и проблем в принципе не вызывает, за исключением редкого выхода из строя.По прошествии какого то времени я стал переходить на все датчики фирмы Bosch и исключением не стал РХХ от этой фирмы. Купил я его за смешные деньги 1500 за новый в коробке. Откатался я с ним не так долго. Первое время все было гуд, но потом стал давать странные показания на ХХ. Количество шагов на ХХ колебалось от 35 до 50, что ниже нормы в 60-90 шагов на ХХ при прогретом ДВС. В общем пришлось откатиться до заводского варианта.Как то мне попался в руки регулятор неизвестного производителя со съемной верхней частью. Идея хорошая в плане обслуживания, ибо кокс можно вымыть полностью, чего не сделаешь в «закрытом» РХХ. Почистил, собрал, поставил. Эффект есть, РХХ работает нормально, но кол-во шагов на ХХ 85-90. В принципе в норме, но это многовато. Самое оптимальное, что меня устраивает 70-80, что было с заводским РХХ.В общем к чему я все свожу… У любого РХХ есть сзади разъем, он же отчасти крышка РХХ, укрывающая наш взор от внутренностей данного исполнительного механизма системы ЭСУД. Суть в том, что все РХХ калибруются на стенде, т.е. открытие заслонки на определенном шаге на определенное расстояние, что обеспечивает пропуск определенного объема воздуха. Продолжая в том же русле… На многих ресурсах попадаются записи о том, что можно отрегулировать этот РХХ, если его разобрать и немного покрутить по часовой стрелке или против нее, то тем самым можно добиться стабильного ХХ. Ребят, этого делать НЕЛЬЗЯ! ЭБУ содержит в прошивке определенные зависимости, которые определяются информационными датчиками и эти зависимости выплывают в работу исполнительных механизмов. Расписывать что такое информационные датчики и исполнительные механизмы не буду, ибо это и так понятно, если кто мало мальски знаком с принципами работы ЭСУД. Если не стабилен ХХ на прогретом ДВС, это не значит, что дело в РХХ. Может быть куча вариантов, начиная от подсоса воздуха, заканчивая свечами или смертью одного из датчиков ЭСУД.

Проверить исправность РХХ можно с помощью обычного тестера по методике из приведенного выше сайта. Существует еще один недостаток, который проверяется только вскрытием РХХ — разделение магнита на 2 и более частей или отрыв штока. Такое обычно происходит из — за падения этого механизма.

Как чистить РХХ знаете сами:) На фото больше всего интересен разборный РХХ, которых практически нет!Если кто знает производителя, то прошу указать!

2) Жидкость которой всё чистил (посоветовали купить именно такую)

3) Хомуты с ручным зажимом (это секретная разработка сколково, безумно приятно закручивать их руками а не отверткой) купил 6 штук (забрал последние из магазина)

Собравшись с мыслями поехал в гараж менять и чистить всё, что задумал и купил. Открыв капот сфотографировл порнографию идущую по патрубкам (изалента была неверчена криво + штырек отдного патрубка просто выходил вручную УЖАС! подумал я про себя и принялся всё переделовать)

Сфоткал отдельно сам регулятор, потрогал пальцем внутри и палец мой офигел от количества накипи внутри отверстия…

Снял зверька и принялся его чистить жидкостью внутри. То что выливалось на снег я вспоминал как страшный сон

Из пакета извлек шланги, скажу честно по качеству от стандартных они отличаются кооррдинально, они более мягче, прочнее и толще по диаметру а да они еще были в кокой-то смазке О_о (в стандартные отверстия они вошли бес проблем)

Как я и говорил жижа текущая из регулятора это были цветочки, ягодки были впереди. Как все мы знаем есть железная трубка на которую навинчиваются два меленьких патрубка, вот именно её я решил почистить тоже. То что из неё вытекало боло похоже на детскую неожиданность!

Почистив трубку жидкостью и провертев до суха внутри тряпочкой навертел на неё новые шланги и хомуты:)

Пока всё делал на герметике сох штырек, который отскочил (на фото он в красном:)) Поставил все доработки на место, результатом остался доволен.

Замена стоек на фольксваген пассат сс
Hummer почему сняли с производства
Замена уплотнителей дверей тойота королла
Видеорегистратор туарег nf скрытой установки
Замена радиатора bmw e90

Датчик температуры змз 409

На ДТОЖ для двигателей Е-3, Е-4 я хочу остановиться подробнее. В отличии от датчиков Е-0, Е-2, в данном случае русским датчикам есть хорошая альтернатива. Датчики импортных производителей (Bosch, Febi, Vernet). Их большой плюс в следующем. У всех датчиков температуры есть определенная временная инерционность показаний. У хороших импортных аналогов этот параметр почти в два раза ниже. И если на двигателе стоит не вискомуфта, а вентиляторы, то данный параметр становится очень-очень важным. К сожалению импортных аналогов, ДТОЖ змз 406 для Е-0, Е-2 мне неизвестно. Приходилось изгаляться, как только можно. В частности, я брал несколько датчиков, отдавал на завод токарю, и он максимально уменьшал толщину стенки до термоэлемента. Эффект это конечно дает.

Важно. После того, как заменен датчик температуры змз 409, 405 (особенно Е-3, Е-4), крайне желательно провести процедуру «сброс и инициализация ЭБУ»

Это можно сделать или при помощи бортового компьютера, или с подключением диагностического оборудования.

Источник

Пропал холостой ход двигателя, почему?

Рассмотрим причины исчезновения холостого хода на двигателе 21083 с карбюратором Солекс 21083. Попутно разберем методы устранения этой неисправности.

Признаки неисправности

Двигатель автомобиля дергается на холостом ходу, троит и пытается заглохнуть. Либо вообще отказывается работать. Установить устойчивые минимальные обороты можно только немного прикрыв воздушную заслонку путем вытягивания на себя рукоятки «подсоса».

Почему пропал холостой ход карбюраторного двигателя?

Основных неисправностей приводящих к исчезновению холостого хода, связанных с карбюратором на самом деле всего две:

— карбюратор приготавливает слишком бедную топливную смесь в следствии неисправности или неверной регулировки, после чего двигатель попросту не может на ней работать;

— карбюратор приготавливает слишком богатую топливную смесь, она плохо воспламеняется, с трудом горит и заливает свечи зажигания.

Причины исчезновения холостого хода

Нарушена регулировка холостого хода

Например, после ремонта карбюратора неправильно выставлено положение винтов регулировки «количества» и «качества» топливной смеси. Установите стандартное положение винтов – вверните их до упора, а затем выверните на полтора-два оборота. После чего проведите регулировку оборотов холостого хода (как это сделать быстро и правильно см. на сайте twokarburators).

Неисправен электромагнитный клапан карбюратора (ЭМК)

Возможно, неисправен он сам, или система не работает ЭПХХ, в состав которой он входит. Либо он попросту неправильно установлен. Проверьте его работу и установку. Признаком правильной работы и установки является остановка двигателя после снятия с его вывода наконечника провода.

Засорен воздушный или (и) топливный жиклеры системы холостого хода

Топливный жиклер СХХ находится в наконечнике электромагнитного клапана (см. фото выше). Для доступа к воздушному жиклеру придется снимать крышку карбюратора. Их, а так же каналы СХХ, следует прочистить и продуть сжатым воздухом.

«Подсос» постороннего воздуха в карбюратор

Топливная смесь обедняется – двигатель работает неустойчиво на холостом ходу и даже глохнет. На изображении места вероятного «подсасывание» постороннего воздуха в карбюратор. Чаще всего виновниками выступают прохудившиеся или не плотно притянутые прокладки под карбюратор, уплотнительное колечко на ЭМК и прохудившийся шланг к вакуумному усилителю тормозов.

Засорение воздушного фильтра двигателя

Сильная степень загрязнения не позволяет достаточному количеству воздуха проходить через систему холостого хода карбюратора.

Не держит запорный игольчатый клапан в поплавковой камере карбюратора

Как следствие на холостом ходу лишнее топливо «подсасывается» через распылители диффузоров ГДС, излишне обогащая топливную смесь, возникает т. н. «перелив». Проверьте клапан и отрегулируйте уровень топлива в поплавковой камере

Так же следует обратить внимание на исправность бензонасоса, так как он может создавать избыточное давление на игольчатый клапан («перекачивать») и тот начнет пропускать топливо

Примечания и дополнения

Перед поиском неисправностей приводящих к нестабильному холостому ходу двигателя связанных с карбюратором Солекс необходимо убедиться, что двигатель прогрет до рабочей температуры (если холостой ход отсутствует напрочь, то прогреваем на «подсосе»), к нему присоединены все необходимые шланги, трубки и провода, воздушная заслонка стоит строго вертикально, «подсос» утоплен до упора.

Помимо карбюратора Солекс причинами исчезновения холостого хода двигателя могут служить неисправности системы зажигания, системы питания и самого двигателя. Практически всегда рекомендуется начинать поиск проблем с системы зажигания и подачи топлива (проверить искру и струю из бензонасоса).

Источник

Датчик холостого хода ЗМЗ 405

Регулятор или датчик РХХ холостого хода двигателя ЗМЗ-405) – один из главных исполнительных механизмов системы управления двигателем. От его корректной работы зависит стабильность оборотов на холостом ходу, потребление топлива, ситуации с внезапным глушением двигателя.

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха. Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования). По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности. С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах. Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Как действует датчик холостого хода ЗМЗ 405

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Принцип действия датчика холостого хода ЗМЗ 405

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

ключ поворачивается, включается зажигание;
шток выдвигается до упора, игла перекрывает байпасный канал;
в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
на обмотки подается напряжение, клапан возвращается в открытое положение.

Если датчик холостого хода ЗМЗ 405 предлагаю вам сделать следующий порядок действий:

Замена датчика холостого хода ЗМЗ 405

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.
Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.
Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним. У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.
Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.
Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними. В одном случае заслонка должна полностью открыться, в другом – закрыться.
Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает. Неисправный регулятор заменяем.

Газель глохнет и плавают обороты на холостом ходу – Защита должников

Почему на холостом ходу плавают обороты на ваз-2112 инжектор 16 клапанов

ДМРВ) Лада 2110 Он, как и клапан вентиляции картера, может в процессе длительной эксплуатации покрываться грязной масляной пленкой, что, в конце концов, приводит к его поломке.

Довольно редко в ДМРВ ломается термоанемометр — элемент, ответственный за измерения объемов воздуха, поступающих в камеру сгорания двигателя.

ЭБУ в этом случае не получает корректных данных о массовом расходе воздуха и требует его подачи в цилиндры, что отзывается на скачках оборотов мотора.

Пятая причина – некорректная работа дроссельной заслонки, функция которой состоит в регулировании давления воздуха, подающегося в цилиндры мотора. дроссельная заслонка Она может заклинивать по двум причинам: на внутренней поверхности «пятака» заслонки появляется масляный налет, не дающий заслонке нормально закрываться и открываться, а также из-за неисправности привода дроссельной заслонки.

Не стоит исключать проблемы в системе охлаждения. Если машина глохнет на холостых оборотах, проверьте состояние термостата. При неисправном клапане механизм не дает двигателю быстро прогреться до рабочих температур. В летнее время машина часто кипит.

Подробно о впускной системе Поскольку двигателю для работы нужен не только бензин, но и кислород, проблемы с оборотами касаются впускного воздушного коллектора. Такие неприятности происходят из-за подсоса воздуха в месте, что идет после фильтра.

В результате датчик расходомера воздуха не в состоянии контролировать процесс, и машина глохнет на холостых оборотах. Инжектор часто оборудуется ДМРВ

Не стоит обходить его вниманием

403 — доступ запрещён

Внимание

Если в машине нет тахометра, то плавающие обороты можно уловить на слух: рокот двигателя то возрастает, то уменьшается. А еще – по нарастающим и ослабевающим вибрациям, проникающим в салон машины из моторного отсека.

Как правило, нестабильные обороты двигателя проявляются на холостом ходу. Но и на промежуточных оборотах работы мотора можно зафиксировать провалы или взлеты стрелки тахометра – это характерно для дизельных двигателей.

Рассмотрим эти два случая отдельно, чтобы понять, по каким причинам эти явления происходят. Скачки оборотов на холостом ходу Плавающие обороты на холостом ходу наиболее часто проявляются на инжекторных двигателях.

Связано это с особенностью регулирования работы системы холостого хода электронным блоком управления двигателя (ЭБУ).

Авто-помощь

Важно

В этом случае рекомендуем не заклеивать ее изолентой, а заменить изношенный шланг на новый. 2. Замена регулятора холостого хода. Состояние РХХ проверяется при помощи мультиметра, которым замеряем его сопротивление.

Если мультиметр показывает сопротивление в диапазоне от 40 до 80 Ом, то регулятор вышел из строя и его придется заменить. 3. Чистка клапана вентиляции картера. Здесь не обойтись без разборки масляного картера – только так можно добраться к его вентиляции и извлечь клапан. Промываем его в керосине или любом средстве для очистки деталей двигателя от следов масляного шлама. Затем просушиваем клапан и устанавливаем его на место. 4. Замена датчика массового расхода воздуха. ДМРВ – деталь деликатная и в большинстве случаев ремонту не подлежит. Так что если причиной плавающих оборотов на холостом ходу стал именно он, его лучше заменить, а не ремонтировать.

Плавают обороты на газу — причины и способы их устранения

Электронные «мозги» автомобиля постоянно считывают информацию о работе холостого хода, и если она нарушается, то дают команду ответственным за корректное функционирование системы датчикам исправить положение.

Нарушаться работа холостого хода может по причине попадания лишнего воздуха в топливную систему, а конкретно – в цилиндры двигателя. В таком случае датчик массового расхода воздуха сигнализирует ЭБУ о поступлении в камеру сгорания излишка воздуха.

Волга газ клуб

У всех перечисленных выше причин появления нестабильных оборотов двигателя имеется несколько последствий: повышенный расход топлива, выброс в атмосферу выхлопных газов с высоким содержанием СО, износ элементов топливной системы и системы подачи воздуха двигателя.

Чтобы не допустить этого, необходимо периодически проверять работу перечисленных выше систем и датчиков, а если беда все же случилась, и обороты «лихорадит» — немедленно чинить все поломки. Исправляем плавающие обороты мотора 1. Подсос воздуха в цилиндры двигателя.

Для этого можно снимать каждый шланг в отдельности и продувать его при помощи компрессора или насоса (трудоемкий процесс), а можно обработать шланги WD-40. На том месте, где «вэдэшка» быстро испарится, можно будет обнаружить трещину.

Технические характеристики двигателя УМЗ 4216

Мотор 4216 – четырехтактный, с рядным расположением четырех цилиндров, 8-клапанный. ДВС предназначается для работы на бензине Аи-92, допускается использование более качественного топлива, например, бензина Аи-95. Технические характеристики двигателя модификации УМЗ-42164 (евро-4) следующие:

объем – 2890 см³;
диаметр стандартных поршней – 100 мм;
степень сжатия (компрессия в цилиндрах) – 9,2;
ход поршня – 92 мм;
мощность – 107 л. с.;
система охлаждения ДВС – жидкостная (заливается тосол или антифриз).

Блок и ГБЦ отлиты из алюминиевого сплава. Двигатель первой комплектности весит 177 кг, в комплектацию мотора входит сам силовой агрегат, также на нем установлено навесное оборудование:

стартер;
генератор;
впускной коллектор (ресивер);
модуль зажигания с проводами и наконечниками;
приводные ремни;
водяной насос;
шкив коленчатого вала;
корзина и диск сцепления;
датчики ЭСУД.

По заводским нормам расход топлива «Газели» с Ульяновским ДВС составляет 10 л/100 км на трассе за городом, в смешанном режиме он равен 11 л/100 км. На практике обычно бензина потребляется больше, многое зависит:

от загруженности автомобиля;
скоростного режима;
периода эксплуатации (зимой на разогрев топлива расходуется больше).

Двигатель модификации УМЗ 42164-80 оснащается гидрокомпенсаторами, этим мотором комплектуются коммерческие авто «Соболь Бизнес» и «Газель Бизнес». От стандартного мотора 4216 модель 42164-80 отличается немногим – на этом двигателе установлены другие, специальные штаги, в верхней части которых крепятся сами компенсаторы.

Коленчатый вал 4216 состоит из четырех шатунных и пяти коренных шатунных шеек, имеет диаметры:

коренных шеек – 64 мм;
шатунных шеек – 58 мм.

На всех шейках установлены по два сталебаббитовых вкладыша, заводской допуск размеров коленвала – 0, 013 мм. Во время ремонта ульяновского движка микрометром замеряются коренные и шатунные шейки – при износе их более 0,05 мм вал подлежит обязательной шлифовке. Диаметр поршневых пальцев – 25 мм, пальцы устанавливаются в бронзовых втулках шатунов. Со временем могут изнашиваться как сами пальцы, так и втулки, в случае появления люфтов в соединении детали подлежат замене.

Коленвал в блоке цилиндров крепится на опорах крышками, которые затягиваются болтами с определенным усилием. Каждая крышка имеет свое место – их нельзя путать местами, тем более, подбирать с другого БЦ. Также крышки необходимо ставить замок к замку – если их установить неправильно, коленвал может не прокрутиться (его зажмет), а если даже вал и прокрутится, двигатель быстро выйдет из строя.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

рабочий элемент — реостат;
номинальный ток, А — 0,15;
рабочий диапазон, кгс/см 2 – 0–6;
сопротивление при отсутствии давления, Ом — 159–173;

Датчик давления ММ358

Конструкция датчика давления ММ358 состоит из:

корпуса со штуцером;
мембраны;
толкателя
реостата;
элементов привода реостата.

Основу конструкции датчика составляет реостат

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Датчик давления масла работает в паре с указателем, расположенным на приборной панели

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

рабочий элемент — диафрагма;
номинальное напряжение, В — 12;
срабатывание при давлении, кгс/см 2 – 0,4–0,8;
размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Главный элемент конструкции датчика — мембрана

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;

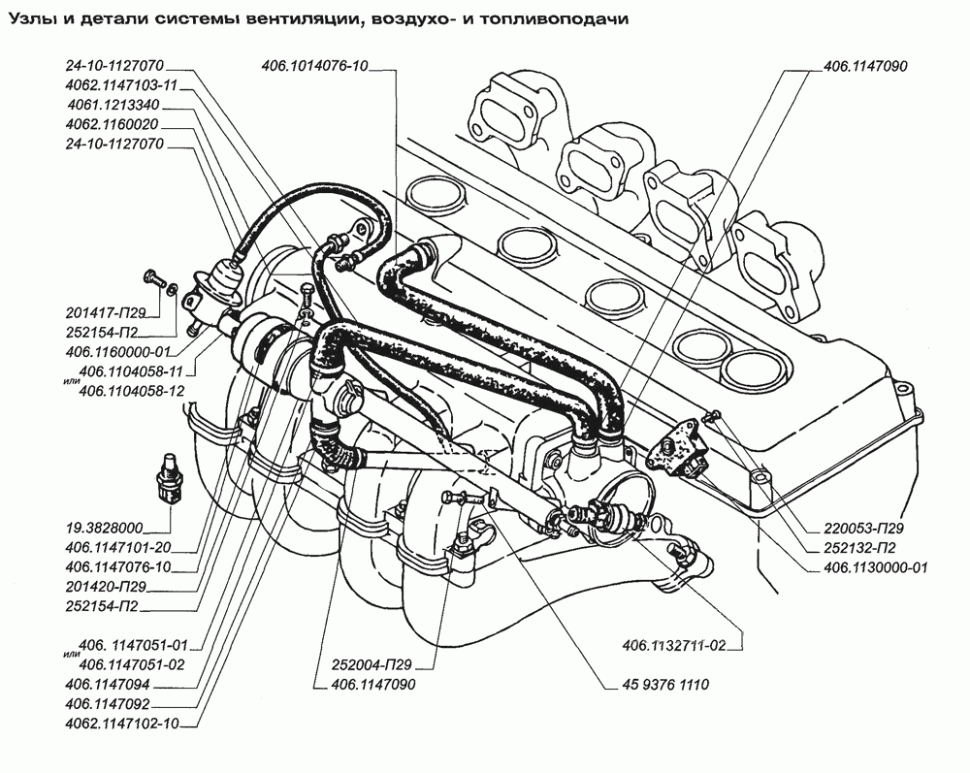

Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
Электробензонасос вместе с фильтром тонкой очистки топлива;
Датчик массового расхода воздуха с соединительными патрубками;
Корпус воздушного фильтра вместе с кронштейном;
Электрический вентилятор (но не обязательно).

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером .

Конструктивные особенности двигателя ЗМЗ 406 инжектора

Двигатель 406 инжектор отличается определенными особенностями в конструкции:

Распределительные валы расположены в верхней части головки блока цилиндров.
В состав каждого цилиндра входит четыре клапана.
Увеличенный показатель степени сжатия, равный 9,3.
Замена карбюраторной системы питания на иную, более совершенную конструкцию.

Степень сжатия увеличена как за счет использования свечей зажигания, расположенных в центральной части камеры сгорания, так и благодаря применению системы впрыска принципиально другого вида. Сгорание топлива наиболее полное. Привычная карбюраторная система питания здесь также изменена.

В моторах Газель 406 инжекторах новой версии блоки цилиндров изготовлены из прочного чугунного литья вместо привычного алюминия. Конструкция головки блока цилиндров (ГБЦ) не предусматривает вставные гильзы, ей присущи более высокие показатели жесткости и стабильность зазоров.

Инженерами предусмотрено ощутимое снижение поршневого хода, теперь он равен 86 мм. Уменьшен весовой параметр поршней и пальцев за счет использования более технологичных современных материалов. Современные качественные материалы также используются при изготовлении коленчатого вала, шатунов и других деталей.

Для привода валов распределительных используется оригинальная цепная конструкция, оснащенная гидравлическими натяжными устройствами, срабатывающими в автоматическом режиме. Новый мотор не требует постоянной регулировки необходимых зазоров.

При помощи новой системы управления силовым агрегатом усовершенствована система зажигания, дозирование подачи топлива, корректировка угла зажигания.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.
