Основные неисправности карбюратора к-151 и тонкости его ремонта

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Блог про Уаз

Проверка и регулировка уровня топлива в поплавковой камере карбюраторов К-151Л и К-151Е производится при неработающем двигателе, на автомобиле установленном на горизонтальной площадке и при снятой крышке карбюратора. Поплавковая камера заполняется топливом с помощью рычага ручной подкачки топливного насоса.

Проверка и регулировка уровня топлива в поплавковой камере карбюраторов К-151Л и К-151Е.

Регулировка уровня топлива в поплавковой камере производится подгибанием язычка петли поплавка до размера 10.75 -11.25 мм между верхней частью поплавка и плоскостью разъема поплавковой камеры, поплавок должен быть поднят в крайнее верхнее положение.

В крайнем нижнем положении поплавок не должен касаться стенок поплавковой камеры, а его язычок должен находиться на упоре А. При этом ход топливного клапана должен быть равен 1.5+0.5 мм. Ход клапана регулируется подгибанием язычка петли поплавка. После регулировки уровень топлива в поплавковой камере снова проверяется и при необходимости регулируется повторно.

Проверка поплавкового механизма карбюраторов К-151Л и К-151Е.

Если регулировка уровня топлива в поплавковой камере не дает желаемого результата, то необходимо произвести проверку поплавкового механизма. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере являются не герметичность поплавка, неправильная его масса, а также заедание или не герметичность топливного клапана.

После замены уплотнительной шайбы при сборке клапана с серьгой необходимо учесть, что серьга должна быть установлена таким образом, чтобы выступ серьги Б был направлен в сторону, противоположную поплавку.

Регулировка минимальной частоты вращения коленчатого вала двигателя.

Минимальная частота вращения коленвала регулируется поворотом винта эксплуатационной регулировки. При отвинчивании винта частота вращения увеличивается, при завинчивании — уменьшается. Если вращением винта эксплуатационной регулировки не удается достичь устойчивой работы двигателя на минимальной частоте холостого хода, то следует вывернуть винт состава смеси до упора в прилив в гнезде ограничительного колпачка и вновь отрегулировать минимальную частоту вращения винтом эксплуатационной регулировки.

Полная регулировка карбюраторов К-151Л и К-151Е.

Полная регулировка карбюраторов К-151Л и К-151Е производится на станции техобслуживания с использованием газоаналитического оборудования и должна производиться на прогретом двигателе с отрегулированными зазорами в газораспределительном механизме, с исправными свечами зажигания, отрегулированным углом опережения зажигания, и при полностью открытой воздушной заслонке.

Последовательность полной регулировки карбюраторов К-151Л и К-151Е :

Не допускается регулировка минимальной частоты вращения коленчатого вала двигателя с помощью винтов приоткрытая дроссельных заслонок.

Промывка и очистка деталей карбюраторов К-151Л и К-151Е.

Промывка деталей карбюраторов производится бензином с последующей продувкой сжатым воздухом. Для прочистки жиклеров и калиброванных отверстий не желательно использовать металлическую проволоку, так как это приведет к нарушению их размеров и пропускной способности.

Чтобы не перепутать жиклеры при установке, следует обратить внимание на их маркировку. Каждый жиклер имеет маркировку содержащую значение номинальной пропускной способности в мл/мин

Маркировка нанесена ударным способом на головке жиклера со стороны шлица.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

• немного приоткрываем ДЗ и ищем рычаг управления ПУ;
• проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
• отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
• откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
• сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
• проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

Алгоритм настройки:

• демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
• запускаем мотор на ХХ;
• посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
• посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
• после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
• затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Гарантии нормальной работы карбюратора

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

Важно!
Одной из причин ненормальной работы карбюратора К-151д, требующей регулировки и ремонта, является большое количество откровенного брака в новых карбюраторах, продающихся в торговых сетях

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

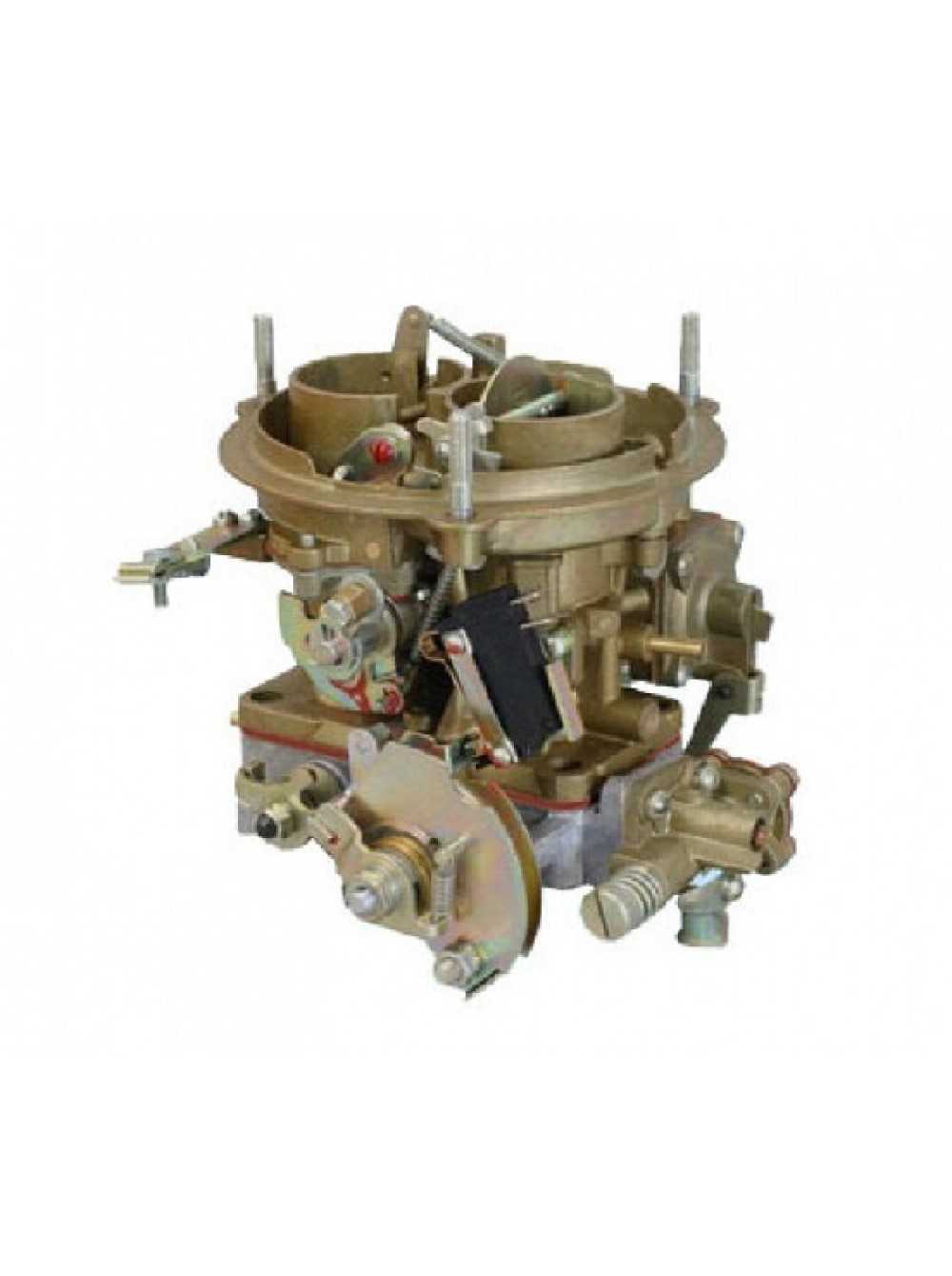

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

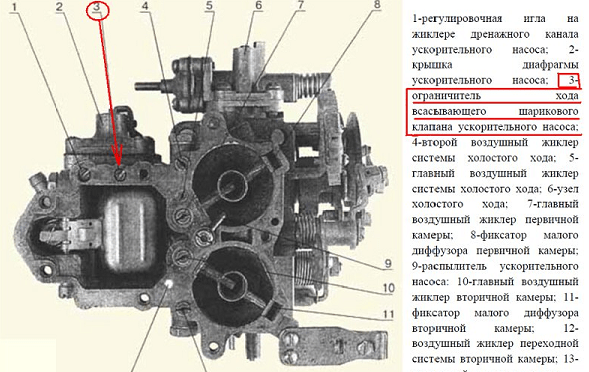

Составные элементы карбюратора:

1. Корпус с поплавковой камерой.
2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

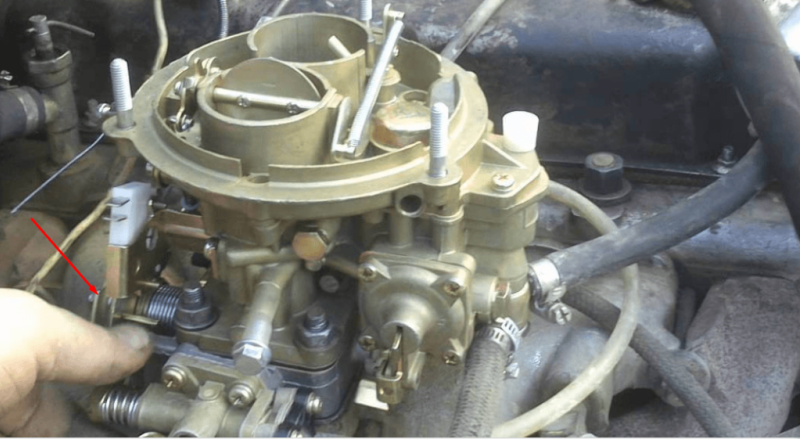

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

• Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
• Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
• После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Настройка уровня топлива в поплавковой камере карбюратора К-151

Откручиваем винты, с помощью которых крепится крышка, слегка приподнимем её и вытаскиваем прокладку. После этого надо отодвинуть крышку в стороны на максимальное расстояние. Отключать тягу пускового механизма в данном случае не обязательно.

На следующем этапе нужно подкачать топливо в поплавковую камеру, для чего используется соответствующий рычаг. Осуществлять подкачку нужно до тех пор, пока уровень бензина не стабилизируется. Расстояние до верхней плоскости корпуса карбюратора должно составлять 21,5 миллиметра.

Если уровень слишком низкий, необходимо подогнуть вверх язычок поплавка. В случае слишком высокого уровня, необходимо подогнуть язычок вниз

После изменения позиции язычка в процессе регулировки карбюратора К-151 очень важно всегда сливать топливо из поплавковой камеры, используя сливную пробку

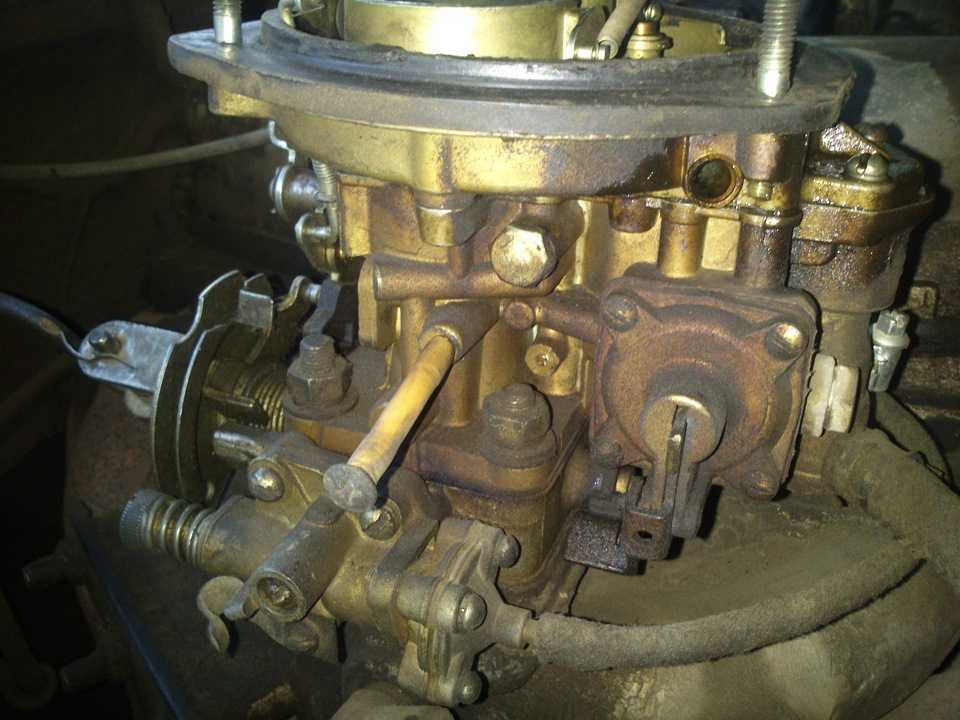

Подключение шлангов

Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:

подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку

Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.

При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.

Подключение шлангов карбюратора К-151Д

Как регулировать уровень топлива в поплавковой камере

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

Уровень топлива в поплавковой камере

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

• Отогнуть регулировочные тяги поплавка;
• Поставить крышку на место;
• Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

Установка

Карбюратор устанавливается на коллектор и заворачивается болтами. Посадочное место на автомобилях рассчитано именно на эту модель карбюратора.

Далее нужно подключить шланги, которых имеется несколько, а подключаются они в определенном порядке. Так, главный патрубок подключатся к штуцеру под поплавковой камерой. Обратку соединяют с нижним отводом. Тонкие шланги идут от ЭМК. Один из этих патрубков соединяется с клапаном экономайзера ХХ. Второй соединяется с нижним штуцером, расположенным с другой стороны от корпуса заслонок. Еще один вывод подключатся к вакуумному регулятору УОЗ.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже – целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Схема подключения шлангов

Для корректной работы карбюраторы К 151 должны быть грамотно отрегулированы по схеме подключения шлангов. От этого зависит производительность работы двигателя, появляется возможность повышения его мощности и увеличения КПД. Различают две схемы подключения, рассчитанные на двигатели ЗМЗ-402 и ЗМЗ-406. Сами моторы конструктивно схожи, но отличия затрагивают некоторые штуцеры и калибровочные отверстия.

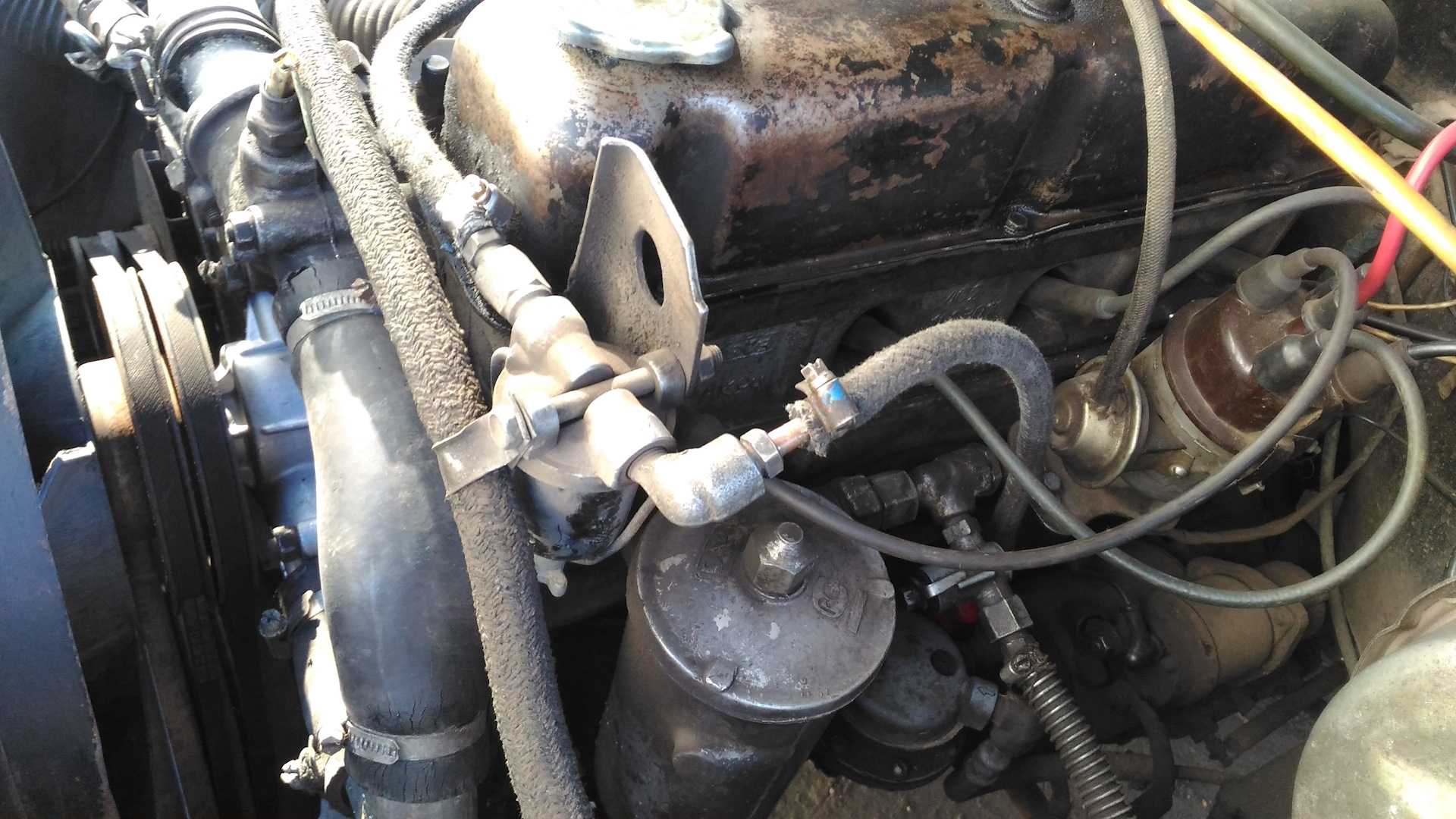

402 двигатель

Схема здесь должна выглядеть так:

• на нижний штуцер надевается шланг, который второй стороной подсоединяется к электромагнитному клапану холостого хода или пневмоклапану;
• на верхний штуцер карбюратора надевается шланг с трамблёра;
• обратный шланг, расположенный возле штуцера для шланга подачи топлива — на картерные газы или на штуцер под номером 8.

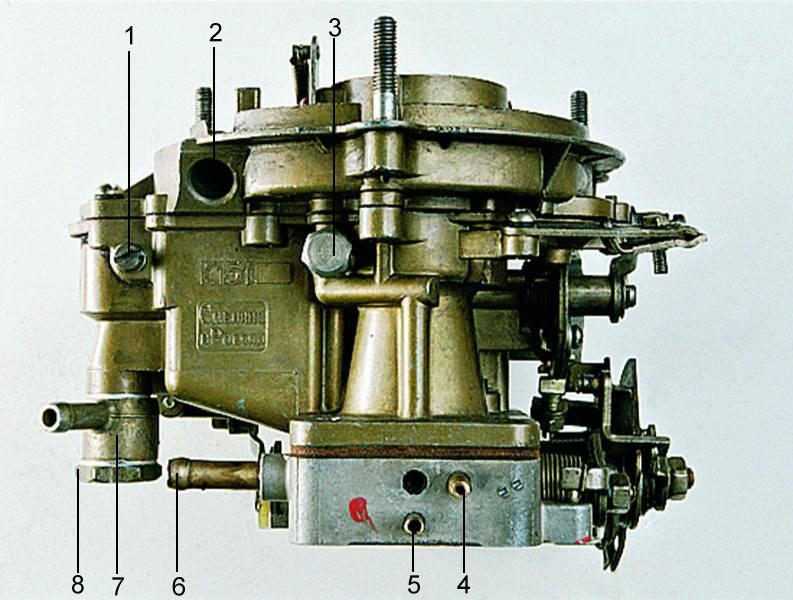

2- нижний штуцер; 3- верхний штуцер карбюратора; 4- штуцер для патрубка вентиляции картера; 5 – штуцер топливный; 6 – обратка; 7- для экономайзера; 8 – для соединения с клапаном рециркуляции отработанных газов

406 двигатель

Почти такая же схема, но разница, во-первых, касается патрубка вентиляции картера — его глушат. Во-вторых, на нижний штуцер надевается шланг, который второй стороной подсоединяется к электромагнитному клапану холостого хода уже через катушку.

Также возможна следующая схема подключения:

• штуцер под номером 8 перекрывается;
• 7 соединяется со шлангом 2;
• 4 перекрывается саморезом;
• 3 соединяется с клапаном ЭПХХ.

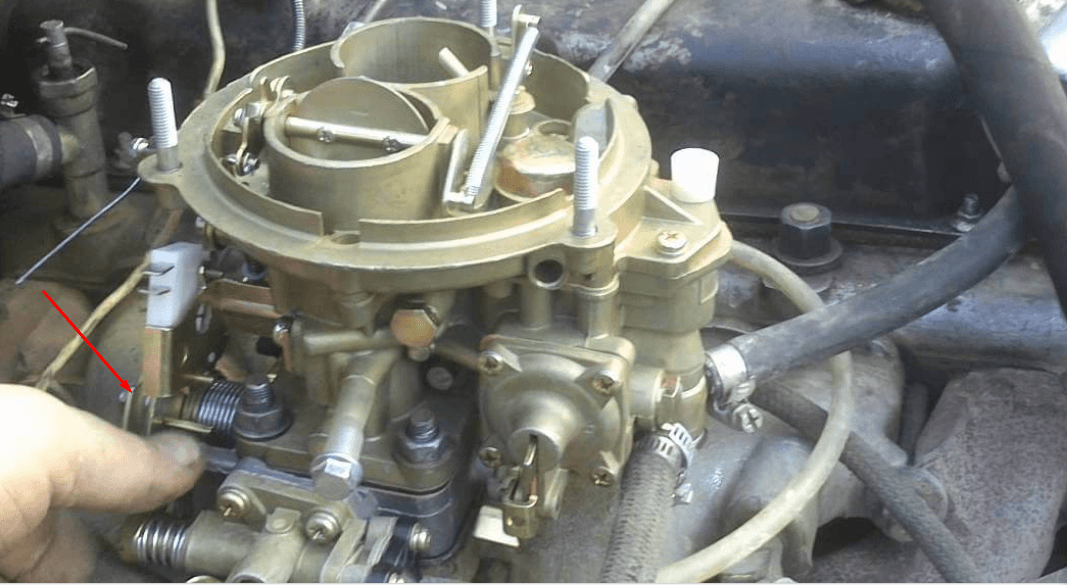

Регулировка ХХ

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.
