Причины неисправностей
Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.
С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.
Конструкция устройства
Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.
Другими важными конструктивными элементами являются:
- Запорный механизм, расположенный в верхней крышке поплавковой камеры;
- Дозирующая система, состоящая из воздушных и топливных жиклеров;
- Регулировочные винты и клапан экономайзера системы ХХ;
- Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
- На больших оборотах ТВС обогащает эконостат;
- Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

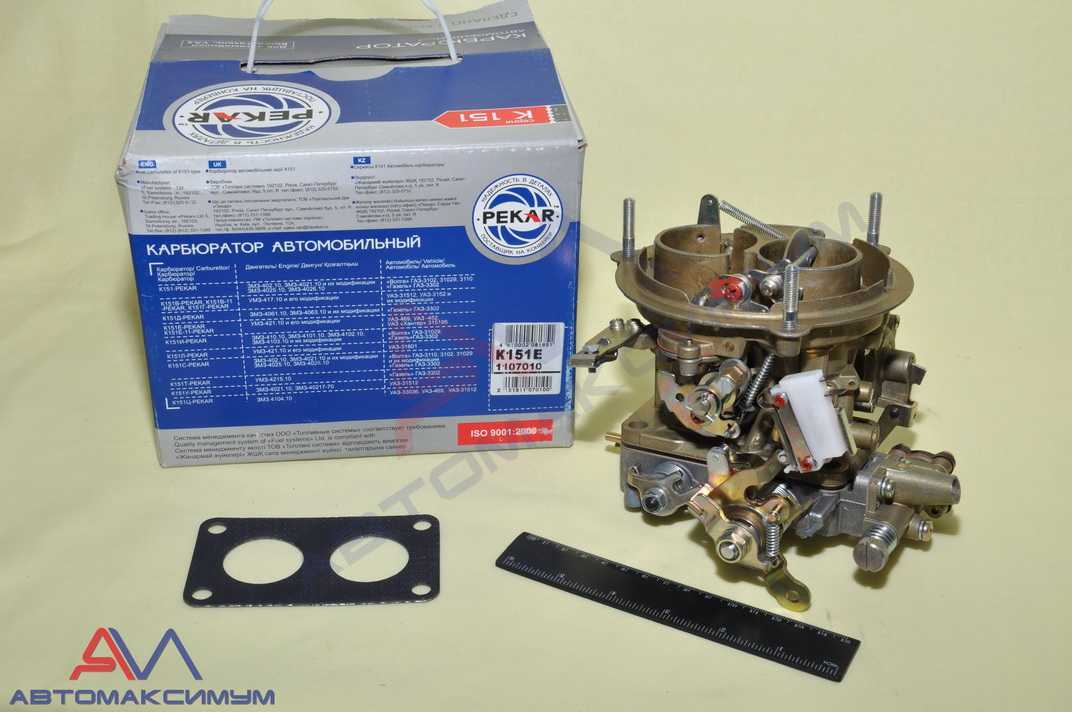

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.
Регулировка холостого хода карбюратора на УАЗе
К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.
Следующий порядок действий таков:
- Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
- Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
- После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.
Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!
Регулировка пускового устройства
Схема пускового устройства
1 – шток диафрагменного механизма;
2 – левая часть двуплечего рычага пускового устройства;
3 – пружина закрытия воздушной заслонки;
4 – стяжной винт двуплечего рычага;
5 – усик на правой части двуплечего рычага;
6 – рычаг на переднем конце оси воздушной заслонки;
7 – закрывающий рычаг на заднем конце оси воздушной заслонки;
8 – тяга пускового устройства;
9 – промежуточный рычаг;
10 – воздушная заслонка;
11 – резьбовая головка на конце тяги (для ранних моделей карбюраторов);
12 – регулировочный винт-упор приоткрытия дроссельной заслонки;
13 – кулачок;
14 – канал подвода разрежения к диафрагме пускового устройства;
А, Б, В – зазоры;
К – выступ рычага 9.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Снимаем карбюратор с двигателя (см. Снятие карбюратора).
Приоткрыв дроссельную заслонку, отводим рычаг пусковым устройством до упора влево…
…и фиксируем его в этом положении проволокой или шнуром.
Круглым калибром (например, сверлом) проверяем зазор между кромкой дроссельной заслонки и стенкой смесительной камеры.
Зазор должен быть 1,5 – 1,8 мм. Если он не соответствует норме,…
…пассатижами (или ключом «на 8») ослабляем затяжку контргайки, отверткой вращая винт-упор, выставляем требуемый зазор.
Винт-упор имеет фигурную головку.
Плоскость головки должна оставаться перпендикулярной плоскости кулачка пускового устройства.
Поэтому поворачиваем винт либо на полоборота, либо на целое количество оборотов.
При повернутом рычаге управления пусковым устройством до упора и полностью закрытой воздушной заслонке…

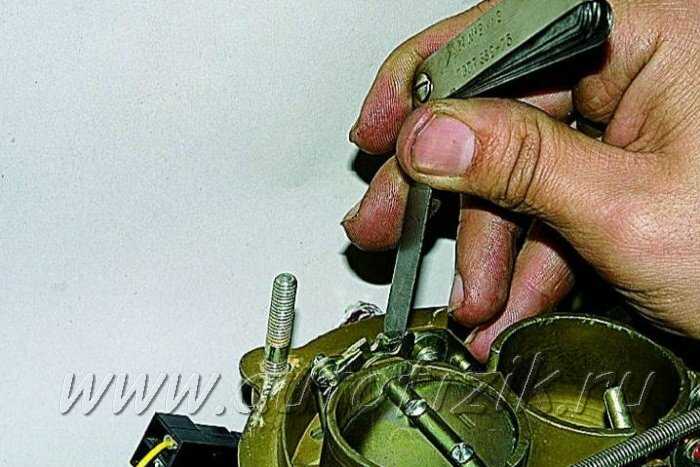

…набором щупов проверяем зазор между рычагами на оси воздушной заслонки. Он должен быть в пределах 0,2–0,8 мм.
Если зазор «не правильный»,…
…отверткой ослабляем винт крепления накладного рычага на кулачке пускового устройства.
При большем зазоре перемещаем накладной рычаг вверх, а при отсутствии зазора – вниз (в пределах прорези под винт крепления).
На карбюраторах ранних выпусков указанный зазор выставляется регулировкой длины тяги привода воздушной заслонки. Для этого на тяге установлена резьбовая головка.
Утопив Г-образный шток пускового устройства, сверлом проверяем зазор между нижней кромкой воздушной заслонки и стенкой диффузора. Он должен быть 6±1 мм.
Для установки требуемого зазора…
…ослабляем затяжку винта, стягивающего половины двухплечего рычага.
Изменяя взаимное положение половин рычага, выставляем требуемый зазор, и затягиваем винт. Проверяем зазор и при необходимости повторяем регулировку.
2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту [email protected]
Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com
Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.
Для рекламодателей:[email protected]
Тюнинг
Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.
-
Из карбюратора выкручивается пробка топливного жиклёра.
-
Тонкой медной проволокой из гнезда достаётся сам жиклёр.
-
Снимается жиклёр с электромагнитного клапана.
-
Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.
-
Доработанный жиклёр закручивается на клапан.
-
Снятое устройство возвращается на место.
Увеличение пропускной способности жиклёров улучшает динамику автомобиля
При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.
Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.
Аналогичным образом можно доработать воздушный жиклёр.
Таблица: разновидности модификаций карбюраторов К-151
| Модель | Автомобили | Размеры топливного жиклёра ГДС | Размеры воздушного жиклёра ГДС | Диаметр диффузоров, мм |
| К-151 | Волга ГАЗ-2410, -31029, 3102, 3110; Газель ГАЗ-33021, -33023, -33027, -2705, -27057 | 225/380 | 330/330 | 23/26 |
| К-151В, К-151Г | УАЗ-31512, -31514, -3741, -3962, —2206, -3303, -3909 | 225/330 | 330/230 | 23/26 |
| К-151Д | Волга ГАЗ-3110 ЗМЗ-406; Соболь ГАЗ-2752, -2217, -22171; Газель ЗМЗ-406 (кроме ГАЗ-33021) | 225/340 | 330/330 | 23/26 |
| К-151Е | УАЗ-3153, -33036, -39094, -39095 | 230/330 | 330/330 | 23/26 |
| К-151И | Волга ГАЗ-31029; Газель ГАЗ-3302 | 225/380 | 330/330 | 23/26 |
| К-151Л | УАЗ-31601 | 225/340 | 330/330 | 23/26 |
| К-151Н | ИЖ-412ИЭ, -21251, -2715-01, -27151-01 | 225/330 | 330/230 | 23/26 |
| К-151П | ИЖ-2126 Ода | 225/330 | 310/280 | 23/26 |
| К-151С | Волга ГАЗ-3102, -31029, -3110 ЗМЗ-402.10; Газель; Соболь | 205/330 | 260/330 | 23/26 |
| К-151Т | Газель УМЗ-4215.10 | 235/330 | 280/330 | 23/26 |
| К-151У | УАЗ-31512 ЗМЗ-402.10 | 225/380 | 330/330 | 23/26 |
| К-151Ц | УАЗ-33036, -31512 | 205/280 | 260/330 | 23/26 |
Регулировка работы системы холостого хода
Для выполнения работ необходимо следить за показаниями тахометра. Прогреваем двигатель и устанавливаем винт качества в такую позицию, чтобы добиться предельной частоты вращения на холостом ходу. Затем устанавливаем частоту выше на 100-200 оборотов в минуту, воспользовавшись для этого винтом количества. После этого закручиваем винт качества до того момента, пока не будет достигнута оптимальная частота вращения (она должна уменьшиться примерно на 100-200 оборотов в минуту).
Во время настройки карбюратора К-151 нужно следить за тем, чтобы избегать слишком серьезного обеднения смеси с помощью винта качества, поскольку в противном случае мотор будет работать нестабильно, а на холостом ходу он вообще будет глохнуть. Если в ходе закручивания винта качества смеси обороты будут снижаться, это признак правильного выполнения регулировки карбюратора К-151. А вот если обороты не снижаются, это может свидетельствовать о необходимости ремонта карбюратора К-151 в связи с выходом из строя его составляющих.
Необходимо отметить, что этот способ настройки карбюратора позволяет добиться оптимальных значений уровня вредных выбросов. По ГОСТу, уровень CO и CH в отработавших газах должен составлять не более:
- CH – 1200 чнм, CO – 1,5% (550-650 oб/мин);
- CH – 600 чнм, CO – 2% (2650-2750 oб/мин).
Для того чтобы настроить К-151 по всем правилам, рекомендуется применять газоанализатор.
Схема подключения шлангов
Для корректной работы карбюраторы К 151 должны быть грамотно отрегулированы по схеме подключения шлангов. От этого зависит производительность работы двигателя, появляется возможность повышения его мощности и увеличения КПД. Различают две схемы подключения, рассчитанные на двигатели ЗМЗ-402 и ЗМЗ-406. Сами моторы конструктивно схожи, но отличия затрагивают некоторые штуцеры и калибровочные отверстия.
402 двигатель
Схема здесь должна выглядеть так:
- на нижний штуцер надевается шланг, который второй стороной подсоединяется к электромагнитному клапану холостого хода или пневмоклапану;
- на верхний штуцер карбюратора надевается шланг с трамблёра;
- обратный шланг, расположенный возле штуцера для шланга подачи топлива — на картерные газы или на штуцер под номером 8.
2- нижний штуцер; 3- верхний штуцер карбюратора; 4- штуцер для патрубка вентиляции картера; 5 – штуцер топливный; 6 – обратка; 7- для экономайзера; 8 – для соединения с клапаном рециркуляции отработанных газов
406 двигатель
Почти такая же схема, но разница, во-первых, касается патрубка вентиляции картера — его глушат. Во-вторых, на нижний штуцер надевается шланг, который второй стороной подсоединяется к электромагнитному клапану холостого хода уже через катушку.
Также возможна следующая схема подключения:
- штуцер под номером 8 перекрывается;
- 7 соединяется со шлангом 2;
- 4 перекрывается саморезом;
- 3 соединяется с клапаном ЭПХХ.
Как снять карбюратор К 151 «Пекар» на УАЗе?
Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!
Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.
Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.
Остались вопросы по снятию? Смотрим это видео:
Основные неисправности и их устранение
Элемент неисправен если:
-
увеличивается расход топлива;
-
выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;
-
автомобиль теряет динамику («тупит») при разгоне;
-
двигатель нестабильно работает на холостом ходу.
Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.
Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.
Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.
Двигатель глохнет на холостом ходу
Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.
Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер
Иногда может быть неисправен и сам блок холостого хода.
В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.
Карбюратор заливается бензином
Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:
-
С карбюратора снимается верхняя крышка.
-
Отворачивается винт, фиксирующий ось поплавка.
-
Корректируется ось и восстанавливается положение поплавка в камере.
-
Ключом на 10 выворачивается клапан и заменяется на новый.
-
Ось поплавка и верхняя крышка устанавливаются на место.
Игольчатый клапан обеспечивает дозированную подачу бензина
Замерзание
Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.
Устройство
Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.
Составные элементы карбюратора:
- Корпус с поплавковой камерой.
- Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
- Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
- Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
- Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
- Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
- Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
- Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.
К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.
К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.
Система подсоса К-151 упрощает пуск двигателя зимой
Как правильно подсоединить шланги?
Подключение шлангов играет важную роль в работе устройства, осуществляется следующим образом:
Шланги карбюратора К-151
- Главная топливная магистраль подключается к штуцеру, находящемуся под поплавковой камерой со стороны ДВС.
- Происходит обратная подача к выходу, находящемуся с противоположной стороны от главной магистрали.
- Два шланга от электромагнитного клапана соединяются с выводами клапана экономайзера и нижним штуцером на корпусе дроссельных заслонок.
- Вакуумный опередитель момента зажигания, находящийся на трамблере (с верхним выводом на корпусе заслонок) приводится в действие.
Регулировка карбюратора К-151, К-151Д

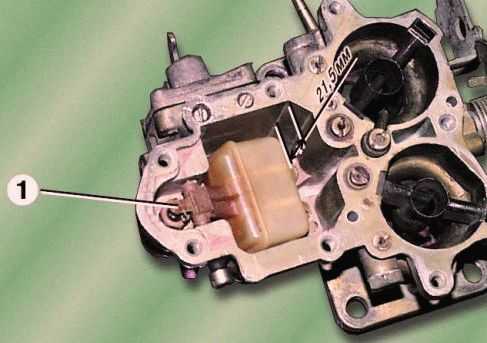

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора. Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.
Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется. Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.
Рис. 1
При уровне топлива ниже указанного необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана. При повышенном уровне язычок подогнуть вниз. После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса.
2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр. Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода. Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм. Частота вращения коленчатого вала двигателя при этом должна составлять 2500–2700 мин –1 . Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт. После окончания регулировки контргайку плотно затянуть.
Рис. 2
3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром. Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу. Затем с помощью винта количества 1 установить частоту, повышенную на 100–120 мин –1 . После этого завернуть винт качества до снижения частоты вращения на 100–120 мин –1 . Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа. Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.
Ремонт устройства
Иногда, в процессе использования, может возникать необходимость в ремонте карбюратора К151. О выходе из строя какой-либо его части могут свидетельствовать следующие признаки:
- увеличен расход бензина;
- при движении авто слышны хлопки в глушителе;
- перебои в работе мотора;
- провалы;
- затрудненный запуск ДВС и т. п.;

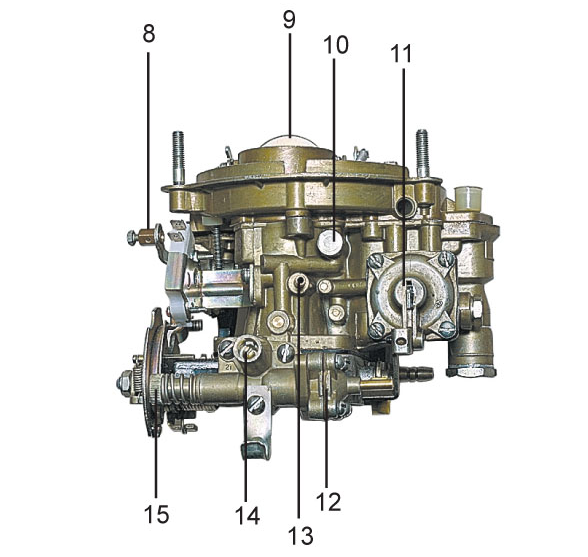

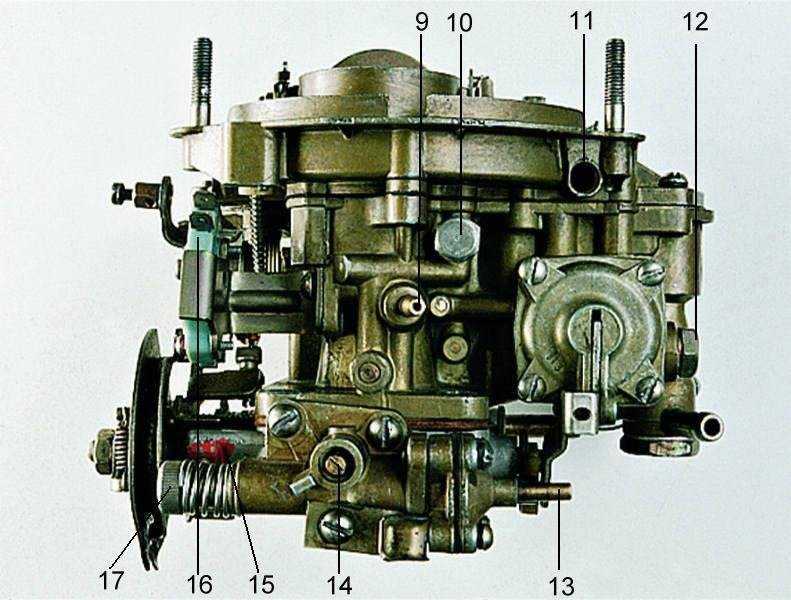

Расположение и обозначение жиклеров карбюратора К-151
Чаще всего возникают следующие неисправности карбюратора К151:
- поломка игольчатого клапана, перекрывающего подачу бензина;
- засор жиклеров или каналов, появляющийся по причине плохого качества топлива;
- деформирование составляющих из-за неправильной установки или перегрева.
Замену игольчатого клапана можно провести, не снимая устройство с ДВС. При засоре придется демонтировать карбюратор, разобрать его и прочистить. Сделать это можно при помощи специализированных составов. После промывки необходимо продуть все каналы сжатым воздухом.
Гарантии нормальной работы карбюратора
Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:
- диффузоры имеют улучшенный профиль канала камеры;
- оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
- привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
- изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.
Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.
Важно! Одной из причин ненормальной работы карбюратора К-151д, требующей регулировки и ремонта, является большое количество откровенного брака в новых карбюраторах, продающихся в торговых сетях
Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:
- Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
- Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
- Проверить и отрегулировать действие ускорительного насоса.
- Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.
Регулировка карбюратора К-151
Процедура регулировки не представляет особой сложности, но при отсутствии опыта лучше изучить регулировку карбюратора К-151 на видео:
Старая советская школа построения карбюраторов обеспечивает выполнение ремонта и регулировки К-151 или К-151Е с помощью простой или крестовидной отвертки.
Контроль уровня разбалансировки поплавковой камеры К-151
Для нормальной работы необходим правильно функционирующий клапан, обеспечивающий компенсацию давления воздуха в поплавковой камере. Если возникают проблемы с работой балансировочного клапана, резко подпрыгивает расход топлива, и регулировать его бесполезно. При этом щелчок привода отнюдь не обозначает балансировку давления, перед ремонтом лучше проверить заменой на заведомо исправный вариант. Для дальнейших регулировок К-151 следует предварительно уточнить и отрегулировать уровень топлива в поплавковой камере.
Устанавливаем холостой ход К-151
Несложную процедуру установки холостых оборотов проводим в следующем порядке:
- прогреваем мотор до рабочей температуры;
- отверткой выводим по тахометру положение холостых оборотов 550-650 (для трехлитрового 700-750). большой винт легко увидеть на задней стенке карбюратора;
- винтом установки состава топливовоздушной смеси выводим – выворачиваем максимальные обороты мотора;
- поднимаем винтом регулировки холостого хода обороты ХХ на сотню больше, чем необходимо;
- винтом качества смеси ставим необходимые обороты холостого хода К-151.
Поработаем с винтом положения дроссельной заслонки
В конструкции карбюратора для регулировки и ремонта используется упорный винт, который ограничивает крайнее положение заслонки. Вещь очень полезная, но есть нюанс. Винт имеет тенденцию к самозакручиванию, тем самым оставляет заслонку в подвешенном состоянии. Заслонка начинает тереться о стенки камеры и через определенный период времени подклинивает в крайнем положении.
Для предотвращения подобной ситуации после регулировки винт следует законтрить с помощью капельки краски.
Если у вас имеются неплохие слесарные навыки ремонта, желание «заточить» и отрегулировать карбюратор К-151 под свое авто, выбирайте К-151С. В противном случае подойдет старый, надежный К-126Г, или для машин с внедорожными свойствами с индексом ГУ.
Регулировка карбюратора К-151, К-151Д
Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора
Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.
Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.
Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.
При уровне топлива ниже указанного необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.
При повышенном уровне язычок подогнуть вниз.
После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса
Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.
Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.
Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.
Частота вращения коленчатого вала двигателя при этом должна составлять 2500–2700 мин –1 .
Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт
После окончания регулировки контргайку плотно затянуть.
Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.
Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.
Затем с помощью винта количества 1 установить частоту, повышенную на 100–120 мин –1 .
После этого завернуть винт качества до снижения частоты вращения на 100–120 мин –1 .
Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.
Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.
Проверка
Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.
При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров.
Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя.
При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана.
При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.
