Устройство тнвд

Диагностика и регулировка

Практически все неисправности насосов высокого давления в дизельных моделях транспортных средств диагностируются в соответствии с наличием нескольких характерных сбоев в работе:

• медленный набор скорости;
• «дымность» выхлопной трубы;
• протекание топлива;
• неровная работа силового агрегата;
• повышенный расход горючего;
• слабая оборотистость мотора.

Неисправности в работе могут быть спровоцированы завоздушиванием, попаданием воды или неправильной регулировкой, которая должна осуществляться посредством удлинения или укорачивания тяги, в строгом соответствии со следующими правилами:

• запуск двигателя;
• регулировка длины тяги;
• проверка оборотистости двигателя на холостом ходу (в пределах 1100-1300 об./ мин.);
• сверка данных с тахометром.

Обороты двигателя должны быть минимальны, но работа силового агрегата при этом всегда характеризуется устойчивостью и отсутствием сбоев. Такие требования легко соблюсти, если в процессе установки ТНВД выставить поршень на первом цилиндре в строгом соответствии с углом опережения впрыска при такте сжатия, а также установить метки насоса на ноль.

Профессиональная регулировка насоса осуществляется с использованием стендовых форсунок или форсунок, с которыми была произведена установка насоса на двигателе. Все форсунки обязательно должны быть помечены в соответствии с цилиндром. Ввиду сложности системы, регулировку ТНВД целесообразно добавить специалистам сервисного центра.

Особенности устройства различных видов топливных насосов

Очевидно, что каждая из перечисленных выше разновидностей топливных насосов обладает характерными конструктивными особенностями, предназначена для выполнения разных функций и имеет серьезные отличия в принципе работы. Поэтому целесообразно рассмотреть каждую из них подробнее.

Механический бензонасос карбюратора

Стандартный бензонасос механического типа устанавливается на двигателе – как правило, на блоке цилиндров. Он крепится при помощи обычных винтов. Работа механизма обеспечивается за счет движения так называемого кулачкового эксцентрика.

Устройство механического бензонасоса предусматривает наличие следующих элементов:

В современном автомобилестроении механические топливные насосы применяются достаточно редко, что объясняется их более низкой эффективностью, по сравнению с агрегатами с электрическим приводом. Тем не менее, они обладают рядом весомых достоинств, в числе которых: простая и надежная конструкция, а также возможность ручной подкачки топлива, обеспечивающая возможность без проблем завести автомобиль после долгосрочного простоя.

Электрический бензонасос инжектора

Топливные насосы на электрическом приводе устанавливаются не только на бензиновых инжекторах, но и в качестве ТНВД на дизельных двигателях. Востребованность электрических бензонасосов привела к появлению нескольких разновидностей этого типа механизмов, различающихся конструктивными особенностями. В их число входят топливные насосы следующих типов:

Электрические бензонасосы делятся на два типа – выносные и погружные. Первая разновидность устанавливается на кузове транспортного средства, а вторая – монтируется непосредственно в топливном баке. В современных моделях автомобилей чаще применяются именно погружные топливные насосы. Ключевые преимущества такого расположения – отсутствие возможности так называемого «сухого хода» и охлаждение агрегата за счет погружения в рабочую жидкость.

ТННД дизеля

Топливный насос низкого давления дизельного двигателя предназначен для выполнения одной функции – транспортировка топлива из бака к ТНВД. На старых моделях силовых установок в подобном качестве использовались механические топливные насосы. Современные дизельные агрегаты предусматривают использование ТННД на электроприводе.

ТНВД дизельного двигателя

Основным рабочим узлом ТНВД дизельного двигателя является плунжерная пара. Ее устройство состоит из двух элементов – поршня или плунжера, который перемещается внутри гильзы, нередко называемой втулкой. Для изготовления плунжерной пары применяются высокопрочные стали, а рабочие поверхности деталей выполняются с высокой точностью и тщательно обрабатываются. В результате достигается герметичность примыкания при одновременном обеспечении возможности перемещения поршня внутри втулки.

В современном автомобилестроении используются три разновидности ТНВД:

Давайте разберем коротко и понятно, как работают вакуумные бензонасосы.

Вакуумные топливные насосы работают за счет разницы давления в картере двигателя. По мере того, как поршень перемещается вверх и вниз, давление в корпусе кривошипа положительное или отрицательное. Как вы видите, эта разница в давлении и заставляет мебрану насоса двигаться, а обратный клапан закрываться или открываться, качая топливо через множество небольших каналов.

Вот как топливо течет, когда насос находится на его всасывающем импульсе (поршень движется вверх и создает вакуум в корпусе)

Здесь изображено, как течет топливо, когда насос находится на его импульсе разряда (поршень движется вниз и создает давление в корпусе)

Использование насосов высокого давления в бензиновых двигателях

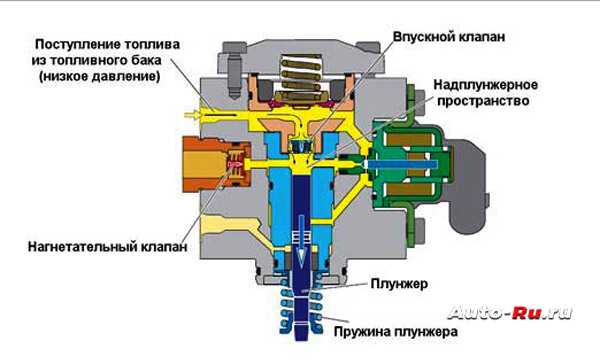

ТНВД нашли себе нишу даже в сегменте бензиновых моторов. Как правило, это заряженные версии серийных машин с мощными двигателями, где требуется высокое давление. Такие автомобили маркируются значком GDI (Gasoline Direct Injection) что в переводе означает непосредственный впрыск бензина. Среди корейских бензиновых моделей ТНВД встречается на Kia: ProCeed GT-Line, XCEED, Sportage GT Line 2.4 GDI; на Hyundai: i30 1.6 T-GDI (GD), Tucson 3 (TL), Veloster 2 (JS).

Эксплуатация бензиновых моторов с насосами высокого давления требует особого внимания к качеству топлива. Низкооктановый сюда уже не зальёшь. А использовать присадки крайне не рекомендуется, они вызывают ошибки ЭБУ.

Бензиновый ТНВД тоже эволюционировал. Их насчитывается уже 3 поколения:

1. Односекционный семиплунжерный.
2. Трехсекционный одноплунжерный.
3. Таблетка.

Последний вариант бывает 2-х модификаций: с регулятором давления внутри ТНВД; с регулятором, вынесенным в обратную магистраль.

Типичная конструкция бензинового ТНВД первого поколения:

Основные неисправности бензинового ТНВД 2 и 3 поколения, возникают по причине несвоевременного планового ТО по замене топливных фильтров тонкой и грубой очистки. Заявленный производителем ресурс 200 000км, без его ремонта. При этом, плунжерная пара в насосе находится в хорошем состоянии, изнашиваются в основном пластинчатые клапана. Первые признаки неисправности ТНВД: трудный запуск мотора и потеря мощности.

Что может поломаться?

Чаще всего в ТНВД ломаются трущиеся детали. В первую очередь изнашиваются плунжерные пары (цилиндр и стакан). Из-за высокой серности и водянистости российской солярки, их поверхность коррозирует, вследствие чего появляются эрозии и насос не может работать надлежащем режиме. Во-вторую очередь здесь ломаются рейки, различные рычажки, пружины и клапаны. Иногда «сюрпризы» преподносят ослабевшие хомуты, исхудавшие медные прокладки штуцеров, разгерметизированные трубки и шланги. Не исключение электроника, – она также становится причиной проблем с ТНВД.

В корейских CRDI Hyundai Motor есть хроническая болезнь – металлическая стружка. Она забивает все отверстия топливной системы, от бака до форсунок, наносят колоссальный вред всем деталям контура. Как появляется стружка? Очень просто. Многие автовладельцы меняют топливный фильтр, а затем пытаются запустить мотор на завоздушенной системе. Считают, что движок сам прокачает топливо. В этот момент сухой ТНВД начинает гнать стружку. После этого, процесс стружкообразования не остановить.

Система впрыска дизельного топлива

Топливный насос высокого давления является частью системы впрыска топлива (см. рис. «Система впрыска дизельного топлива с радиально-радиально-поршневым топливным насосом высокого давления с электромагнитным управлением» ). Система впрыска дизельного топлива включает систему подачи топлива (ступень низкого давления), компоненты высокого давления, компоненты впрыска топлива и систему управления. Система подачи топлива осуществляет аккумулирование и фильтрацию топлива. При необходимости может быть установлен дополнительный топливный насос. Ступень высокого давления включает топливный насос и топливо-проводы высокого давления. Ступень высокого давления создает в системе высокое давление и распределяет топливо по цилиндрам двигателя.

В системах впрыска топлива с распреде­лительными насосами компонентами, непо­средственно осуществляющими впрыск то­плива, являются впрыскивающие форсунки и их корпусы, которые отличаются большим разнообразием типов. На каждом цилиндре устанавливается по одному корпусу фор­сунки. Корпусы форсунок крепятся в головке блока цилиндров. Функция форсунок заклю­чается в точном дозировании топлива и фор­мировании струи топлива требуемой формы, а также уплотнении камеры сгорания. Каждая форсунка состоит из корпуса распылителя с несколькими отверстиями (диаметром до 0,12 мм) и иглы. Игла перемещается в направ­ляющем отверстии в корпусе распылителя форсунки, обеспечивая правильное поло­жение отверстий (оси которых находятся под различными углами к корпусу распылителя форсунки) и камеры сгорания двигателя.

Механическая или электронная система управления распределительным топливным насосом высокого давления устанавливается на самом насосе. Некоторые системы вклю­чают отдельный блок управления двигате­лем. Версии насосов с электронной системой управления включают различные датчики и генераторы управляющих сигналов.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Ремонт насосов высокого давления

Если отремонтировать обычный бензонасос не составляет труда – достаточно купить ремкомплект и заменить износившиеся детали, то ремонт и настройка тнвд – очень сложная процедура. Даже определить, в чем причина неисправности, без дополнительной аппаратуры невозможно. Нередко самодиагностика современных блоков управления не помогает.

Часто бывает, что симптомы поломки топливного насоса идентичны неисправностям в газораспределительном механизме или в системе выхлопа. По этим причинам не рекомендуется самостоятельный ремонт тнвд. Для этого лучше обратиться за помощью в специализированный сервисный центр.

Дополнительно смотрите видео по устранению дефектов и ремонте тнвд:

часть 1 Ремонт тнвд ve 1.6 дизель разборка дефектовка

Виды ТНВД

Машиностроительные компании, такие как: Honda Motor Company, Daimler AG, General Motors, Cummins Inc., Scania AB, Hyundai Motor и другие, используют в производстве 3 вида ТНВД:

1. Рядный.
2. Распределительный.
3. Магистральный.

Каждый из них имеет свои преимущества и недостатки, поэтому применяется в моторах различной техники: от легковых машин, автобусов и грузовиков, до экскаваторов и океанских судов. Однако, любой из перечисленных представителей имеет в конструкции постоянный модуль – плунжерную пару.

Рядный

Традиционно устанавливается на мощные двигатели: грузовиков, спецтехники и кораблей. Неприхотлив, прост и понятен в обслуживание. В отличие от более современных аналогов, не так капризен к качеству дизтоплива. Главный признак рядного ТНВД – количество плунжерных колодцев соответствует числу цилиндров (форсунок). На легковых машинах «рядники» почти не встречаются из-за негабаритных параметров.

Распределительный

Компактный насос ТНВД для легковушек, включая микроавтобусы и внедорожники. В его конструкции может быть от 1-й до 4-х плунжерных пар, способных эффективно обслужить все цилиндры. Классифицируется распределительный ТНВД на 2 подвида по исполнению кулачкового привода:

1. Торцевой,
2. Роторный.

Оба имеют общий недостаток – недолговечность. Средний ресурс 100 – 150 тыс. км. Основные поставщики распределительных ТНВД на авторынок: Bosch, Lucas, Delphi, Mefin, Rotor Diesel, Stanadyne, Perkins, Zexel, Fiat.

Магистральный

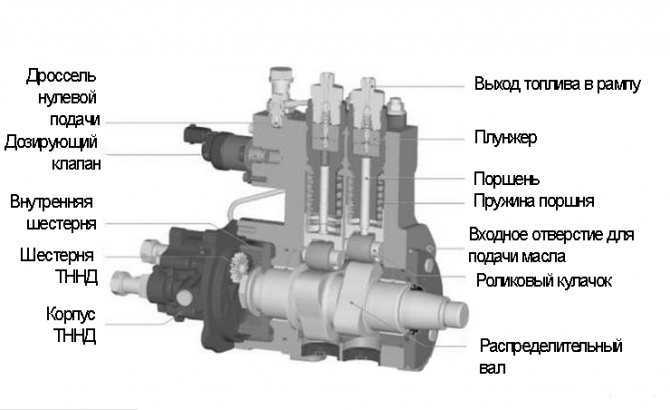

Представитель семейства ТНВД для топливной системы Common Rail (common рейка). Внешне похож на роторный аналог и оснащён 1 – 3 плунжерами. Отличается от других насосов функцией подачи топлива в цилиндры: накачивает солярку в рейку, где горюче аккумулируется и равномерно раздаётся по форсункам. Излишки солярки возвращаются из рейки и форсунок в бак. Наибольшее распространение получили насосы производителей: BOSCH, DELPHI, DENSO и SIEMENS.

Аксиально-поршневые распределительные насосы

Аксиально-поршневой топливоподкачивающий насос

Этот насос лопаточного типа служит для подачи топлива из бака и вместе с нагнета­тельным регулирующим клапаном создает давление, которое возрастает прямо про­порционально частоте вращения коленчатого вала двигателя.

Аксиально-поршневой насос высокого давления

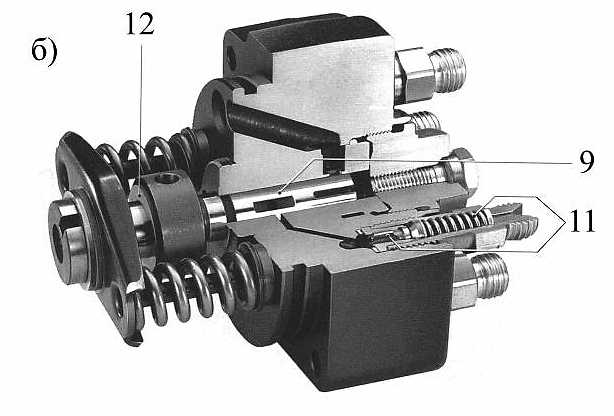

Аксиально-поршневой распределительный на­сос (насос типа VE) включает только один на­сосный элемент для всех цилиндров. Плунжер-распределитель насоса во время своего рабочего хода вытесняет топливо и, одновре­менно поворачиваясь, распределяет топливо по отдельным выпускным каналам (см. рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана» ).

Во время одного оборота ведущего вала насоса плунжер совершает количество рабочих ходов, равное числу цилиндров дви­гателя. Приводной вал вращает кулачковую шайбу и плунжер, с которым она соединена. Выступы на кулачковой шайбе обеспечивают осевое перемещение плунжера и его враще­ние — распределение и подачу топлива.

Насос продолжает подачу топлива во время рабочего хода до тех пор, пока пере­пускное отверстие плунжера остается закры­тым, Подача топлива прекращается, когда перепускное отверстие открывается регули­рующей втулкой (см. рис. «Электронная система управления аксиально-поршневым распре­делительным топливным насосом высокого давления» ).

Особенности конструкции и принцип функционирования рядного ТНВД

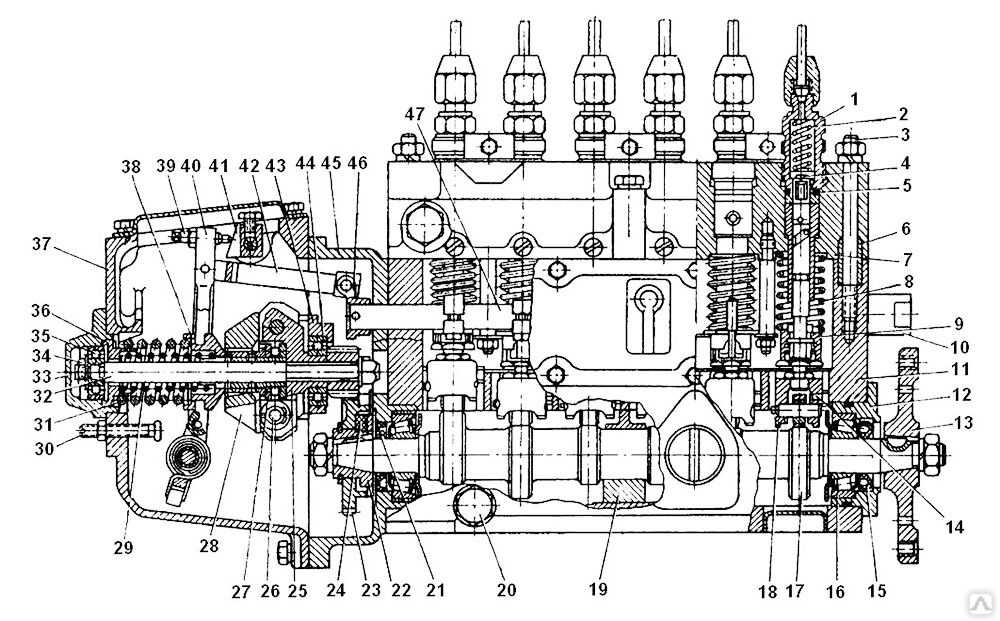

Рядный вид является «родоначальником» насосов высокого давления, поскольку именно эти ТНВД использовались на первых дизельных установках и применение он, хоть уже и ограниченное, находит и сейчас.

Особенность его заключается в том, что для каждой форсунки предусмотрена своя топливная секция (с одной рабочей парой). Все секции размещены в ряд, отсюда и название типа ТНВД. Разновидностью его является V-образный насос, у которого секции располагаются в два ряда. Также стоит отметить, что он полностью механический, и только в последних модификациях стали использовать электромеханические регуляторы момента подачи топлива.

V-образный ТНВД

В нем плунжеры приводятся в действие от кулачкового вала, который получает вращение посредством привода от коленвала. При этом кулачки воздействуют на поршни секции не напрямую, а через роликовые толкатели. Возвратное передвижение плунжера обеспечивается пружиной.

Интересно в этом типе ТНВД организована регулировка количества топлива, подающегося на форсунки после сжатия. Для этого в гильзе проделано два отверстия – впускное и выпускное, причем первое находится ниже второго. Также на рабочей поверхности поршня сделана винтовая проточка. За счет проворота гильзы относительно плунжера и удается регулировать порции топлива.

А работает все так: при движении вверх, поршень перекрывает оба отверстия, и начинается сжатие топлива. Но при поднятии до определенного уровня, проточка на поршне соединяется со сливным отверстием, из-за чего давление падает, поскольку топливо начинает стекать по проточке, и нагнетательный клапан закрывается, прекращая его закачку в магистраль. За счет изменения расположения сливного отверстия относительно плунжера можно регулировать уровень совпадения его с проточкой.

К примеру, при работе мотора под нагрузкой необходимо обеспечить подачу большего количества топлива. Для этого втулка поворачивается так, чтобы отверстие с проточкой совпало как можно позже, тем самым порция дизтоплива, которая пройдет через нагнетательный клапан, будет увеличена.

Для проворота втулки используется рейка, которая имеет постоянное зацепление с зубчатым сектором, установленным на внешней поверхности гильзы. Причем эта рейка воздействует на все топливные секции одновременно, что обеспечивает синхронность регулирования дозировки.

Рядный ТНВД

Как уже отмечено, ТНВД помимо сжатия обеспечивает еще и соблюдение момента впрыска. Причем в рядном типе это организовано очень просто – плунжерная пара срабатывает точно на конце такта сжатия. Но здесь имеется очень важный момент – чем крупнее порция впрыскиваемого топлива, тем больше времени нужно, чтобы его подать. То есть, при работе мотора под нагрузкой, впрыск должен начаться раньше.

И это обеспечивает регулятор опережения момента впрыска. В полностью механическом насосе в его качестве выступает центробежная муфта, установленная на кулачковом валу насоса.

В конструкцию этой муфты входят подпружиненные грузики, которые за счет центробежной силы могут расходиться, преодолевая усилие пружин. Это расхождение приводит к тому, что кулачковый вал меняет угол (проворачивается) относительно своего привода. То есть, чем выше скорость вращения этого вала, тем на больший угол грузики его провернут. В результате кулачок будет раньше набегать на толкатель плунжера и момент начала впрыска изменяется.

Центробежная муфта

Также в конструкции используется электромеханический регулятор момента подачи топлива. В такой конструкции электроника посредством датчиков отслеживает параметры работы силовой установки и на их основе через исполнительные механизмы управляет углом начала подачи дизтоплива.

Механический регулятор момента подачи топлива

Насосы рядного типа отличаются высокой надежностью и неприхотливостью к качеству топлива. Но из-за ряда недостатков, среди которых значительные габаритные размеры и сравнительно медлительное реагирование на изменение режимов работы мотора, использование этого вида ТНВД сейчас ограничено. Он пока еще применяется на тяжелой технике, что же касается автомобильного транспорта, то его вытеснили другие типы насосов.

Топливный насос высокого давления

Какой бы ни была разновидность ТНВД, главным элементом его схемы в любом случае остаётся плунжерная пара.

Что же это за штуковина? Проще говоря, она представляет собой поршень (плунжер), вставленный в цилиндр (втулку). Но не думайте, что это такая уж простая деталь. На самом деле плунжерная пара крайне прецизионное устройство, изготовить которое можно только на высокоточном оборудовании.

Только представьте себе, расстояние между поршнем и втулкой должно составлять микроны! Кстати, это одна из причин, по которой дизельные моторы выходят из строя – некачественное топливо, имеющее в составе микрочастицы грязи, пагубно влияют на работоспособность плунжеров, царапая и загрязняя их.

Такие разные и одинаковые ТНВД

Переходим к разновидностям ТНВД. Так как инженерная мысль находится в постоянном поиске и попытках сделать мир лучше, появляются всё новые и новые технические решения.

В современном автомобилестроении топливный насос высокого давления представлен в трех основных типах:

• рядные;
• распределительные;
• магистральные.

Давайте попробуем разобраться, зачем их столько навыдумывали.

Рядный

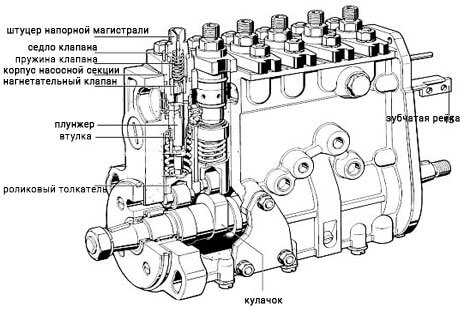

Итак, рядный топливный насос высокого давления. В принципе, название этого типа насосов говорит само за себя. В них плунжерные пары расположены в один ряд, причём их количество равно количеству цилиндров мотора.

В одном корпусе с плунжерами расположен кулачковый вал, который и приводит их в действие, а сам вал имеет привод от коленвала двигателя. Такая вот система.

Управление подачей дизтоплива к форсункам может происходить как механически, так и при помощи электронных блоков управления.

Считается, что рядные ТНВД очень надёжны и неприхотливы к качеству горючего. Тем не менее, из-за своих внушительных габаритов они перестали использоваться на легковых авто с начала 2000-х годов.

Распределительный

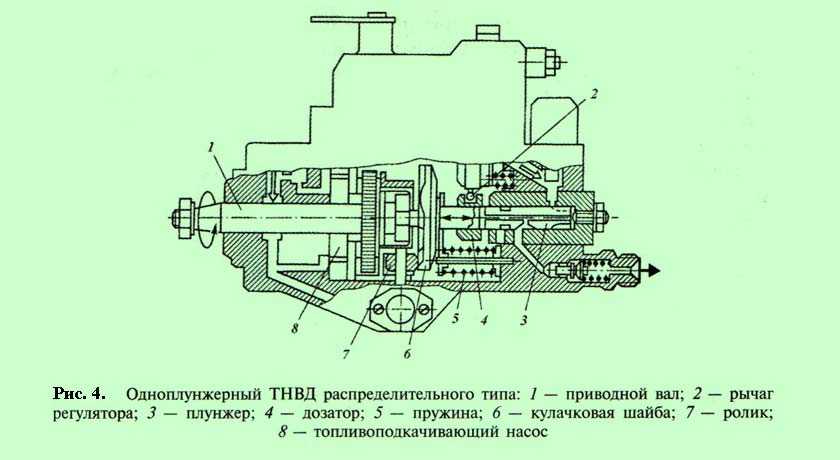

Следующий топливный насос высокого давления, о которых мы вспомнили – распределительный.

Главным его отличием от предыдущей разновидности является наличие всего лишь одного или двух плунжеров. Чтобы обеспечить питание для всех цилиндров и никого не обидеть, плунжер вращается, попеременно подавая горючее в магистраль каждого.

Грубо говоря, его работу можно сравнить с револьвером, в котором бы по кругу вращался не барабан, а ствол.

Регулировка подачи солярки может быть и механической и электронной при помощи клапана, работающего под руководством блока управления двигателя.

Сам плунжер в распределительных ТНВД может иметь несколько вариантов привода:

• торцевой кулачковый;
• внутренний кулачковый;
• внешний кулачковый.

Первые два варианта из списка считаются наиболее оптимальными, так как меньше изнашивают механизмы насоса, хотя, в целом, данный топливный насос высокого давления нельзя назвать долговечным.

Магистральный

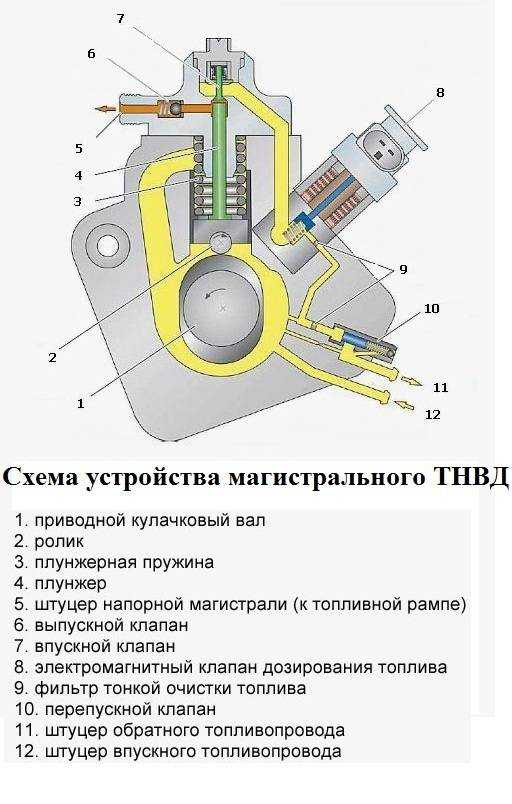

Ну и наконец, третий тип насосов – магистральный. В его составе может быть до трёх плунжеров, привод которых обеспечивается кулачковым валом или кулачковой шайбой, движущихся внутри ТНВД.

В отличие от своих собратьев, этот насос может развить очень высокое давление, а его главная задача заключается в нагнетании горючего в топливную рампу (аккумулятор), которое потом при помощи форсунок распределяется по цилиндрам.

Контролирует подачу горючего электронный клапан дозировки, находящийся в ведении блока управления мотором. Нужный объём топлива рассчитывается на основе информации, поступающей от многочисленных датчиков, разбросанных по силовому агрегату.

Кстати, о системе подачи топлива дизелей, в которой используются магистральные ТНВД, мы уже говорили в предыдущих статьях – это Common Rail, наиболее любимая технология у автопроизводителей.

Вот так всё просто. Надеюсь, дорогие читатели, эта статья раскрыла определённые секреты в строении автомобилей.

Подписывайтесь на рассылку, и вы никогда не пропустите свежие и полезные публикации.

Пока!

Электронная система управления распреде­лительными топливными насосами с дози­рующим электромагнитным клапаном

При использовании таких насосов (рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана«) количество подаваемого топлива дозируется электромагнитным клапаном высокого давле­ния, который перекрывает камеру насосного элемента. Это дает еще большую гибкость дози­рования топлива и возможность регулирования момента начала впрыска топлива. Кроме того, за счет уменьшения нерабочих объемов повы­шается потенциал рабочего давления насоса.

Основными узлами насоса являются элек­тромагнитный клапан высокого давления, электронный блок управления и инкремент­ный датчик угла поворота для управления электромагнитным клапаном.

Закрытие электромагнитного клапана опреде­ляет начало подачи топлива, которая продолжа­ется до момента открытия клапана. Количество впрыскиваемого топлива зависит от времени, в течение которого клапан остается закрытым. Управление при помощи электромагнитного кла­пана позволяет быстро открывать и закрывать камеру насосного элемента независимо от ча­стоты вращения коленчатого вала. Такой метод обеспечивает быстрое регулирование подачи топлива независимо от частоты вращения колен­чатого вала двигателя, улучшение герметизации полостей высокого давления и в конечном итоге увеличение эффективности насоса.

Насос снабжен собственным блоком управ­ления для точной установки момента начала подачи топлива и его дозирования. В памяти ЭБУ хранится программа работы конкретного насоса и информация о данных его калибровки.

Электронный блок управления работой двига­теля определяет начало впрыска топлива и его подачу на основе рабочих характеристик двига­теля и отправляет эту информацию по каналу связи в блок управления насоса. С использова­нием такой системы можно управлять как момен­том начала впрыска, так и началом нагнетания.

Блок управления насоса также получает сигнал о количестве впрыскиваемого топлива через шину данных. Этот сигнал затем об­рабатывается в блок управления двигателя в соответствии с сигналами, поступающими от педали подачи топлива, и другими параме­трами, определяющими потребное количество топлива. В блок управления насоса сигналы о количестве впрыскиваемого топлива и ско­ростном режиме работы насоса на момент на­чала подачи топлива принимаются в качестве входных переменных для диаграммы рабочих характеристик насоса, на основании которых соответствующий период срабатывания сохра­няется в виде угла поворота кулачковой шайбы.

И наконец, момент срабатывания электро­магнитного клапана высокого давления и про­должительность его закрытия определяются по данным угла поворота датчика, интегриро­ванного в топливный насос распределитель­ного типа (VE). Этот датчик используется для регулирования по углу поворота/времени. Дат­чик состоит из магниторезистивного сенсора и кольцевого элемента, обладающего маг­нитным сопротивлением и имеющего метки, расставленные через 3°, для каждого цилин­дра двигателя. Датчик с высокой точностью определяет угол поворота приводного вала, при котором электромагнитный клапан от­крывается и закрывается. Это позволяет блок управления насоса преобразовывать данные по моменту начала подачи топлива в данные по соответствующему этому моменту углу по­ворота кулачкового вала и наоборот.

Мягкое протекание процесса подачи топлива в начале впрыскивания, которое зависит от кон­структивных особенностей насоса распредели­тельного типа, еще больше реализуется при использовании форсунки с двумя пружинами. При работе прогретого двигателя с турбонадду­вом такое протекание топливоподачи позволяет снизить уровень шума работающего двигателя.

Предварительный впрыск

Обеспечивает дальнейшее снижение шума от сгорания топлива без ухудшения работо­способности всей системы, которая должна обеспечивать максимальную эффективную мощность при минимально возможном экс­плуатационном расходе топлива. Для получе­ния предварительного впрыска дополнитель­ных конструктивных изменений не требуется. В течение нескольких миллисекунд ЭБУ за­ставляет срабатывать электромагнитный кла­пан дважды. Электромагнитный клапан с высокой точностью и быстродействием регу­лирует количество впрыскиваемого топлива. Типичные значения количества впрыскивае­мого топлива составляют 1,5 мм3.

Общее устройство ТНВД

Топливный насос высокого давления – это самостоятельный агрегат, напоминающий автомобильный двигатель в миниатюре. Его корпус изготовлен из чугуна, стали или алюминия, – зависит от конструктивных особенностей ДВС, вида ТС и эксплуатационных условий. Рядный ТНВД схематично выглядит так:

1. Узкий высокий корпус (блок).
2. Внизу блока размещён кулачковый вал.
3. Вал соединяется с плунжерами (поршнями).
4. Сверху насос накрыт крышкой (головкой).
5. В крышке есть отверстия под штуцеры для каждого плунжерного колодца.

Сбоку ТНВД часто пристроен насос низкого давления. Это помпа, позволяющая вручную накачать топливо из бака.

Дополнительные агрегаты ТНВД

Значительным по важности узлом, передающим крутящий момент от двигателя к ТНВД, является муфта опережения впрыска. Она меняет угол опережения впрыска, на основании оборотов мотора

Принцип действия муфты построен на механизме центробежной силы. В устройство узла входят:

1. Ведущая полумуфта.
2. Ведомая полумуфта.
3. Опорные шпильки грузов.
4. Стяжные пружины грузов.
5. Грузы.

Кроме муфты, в ТНВД есть всережимный регулятор (клапан давления). Он работает через электрический или гидравлический усилитель. Обеспечивает изменение количества подачи топлива в зависимости от режимов работы мотора: запуск; изменение оборотов; скачки нагрузки; остановка.

Разновидности и применение ТНВД

В зависимости от особенностей конструкции, выделяют несколько видов топливных насосов:

• Рядные. Насосные секции расположены в ряд, и каждая из плунжерных пар подает горючее к определенным форсункам двигателя.
• Многосекционные (V-образные). Плунжеры стоят в 2 ряда, которые находятся под углом 75-120° друг к другу. Функционирует так же, как рядный насос.
• Распределительные. Выпускаются одноплунжерные и двухплунжерные варианты. Одна или две секции насоса подают горючее во все цилиндры мотора.
• Магистральные. В них установлена впрысковая система Common Rail. Ее преимущество в том, что перед поступлением горючего к форсункам оно накапливается в специальном резервуаре (рампе). Это позволяет максимально повысить давление перед подачей топлива (выше 180 МПа), а значит, увеличить КПД от сжигания горючего.

Рядные устанавливают на средних и тяжелых грузовых авто. Плюсы их использования:

• неприхотливость к качеству горючего;
• надежность;
• простое обслуживание.

Из-за того, что в этих моделях каждая плунжерная пара обслуживает впрыском «свой» цилиндр, насосное оборудование получается очень тяжелым и громоздким. Это исключает его монтаж на небольших машинах.

В распределительных находятся 1 или 2 парных плунжера (количество зависит от вида двигателя), которые подают топливную смесь во все цилиндры. Благодаря такому устройству размеры и вес насоса становятся значительно меньше. Распределительные аппараты устанавливают на бензиновых и дизельных легковых авто, обеспечить равномерное поступление горючего во все цилиндры.

Недостаток – они более чувствительны к возможным примесям, которые бывают в топливе, и менее долговечны.
