Конструкция ТНВД трактора МТЗ 80

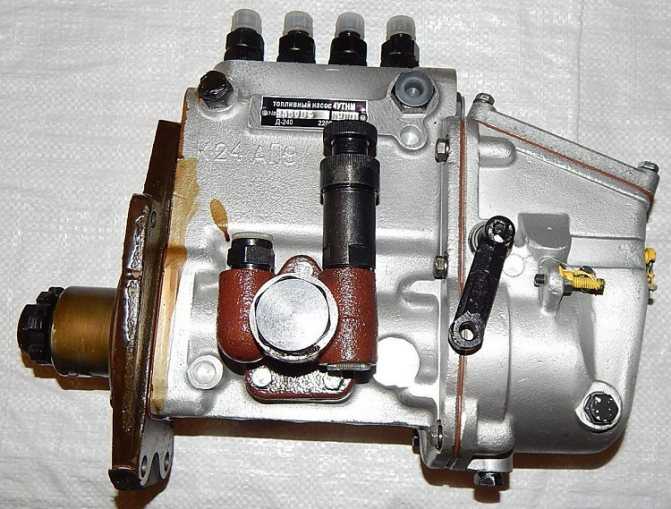

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

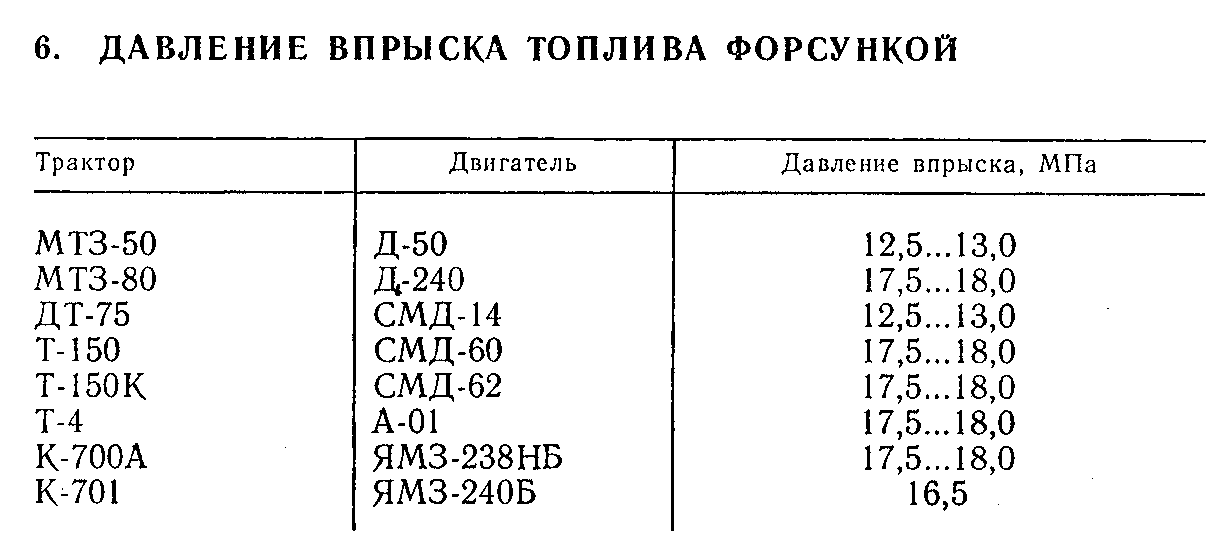

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Характеристика ТНВД

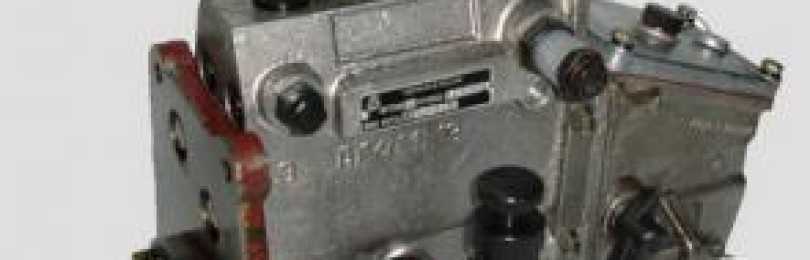

Топливный насос МТЗ относится к категории четырехплунжерных агрегатов, предназначен для обеспечения необходимой циркуляции топлива. В конструкции трактора он расположен в одном блоке с подкачивающим аналогом и центробежным регулятором. Блок расположен с левой части двигателя Д-240, закреплен с помощью болтов на распределительной крышке.

Прежде чем выяснить, как добавить топливо на ТНВД МТЗ, необходимо более подробно ознакомиться с его характеристиками и особенностями. Корректная работа узла обеспечивается за счет действия коленвала, который приводит его в действие посредством шестереночного механизма.

К числу наиболее значимых характеристик этого важного элемента целесообразно отнести:

• завод-изготовитель — Ногинск;
• номер по каталогу запчастей — 4УТНИ-1111005-20;
• сфера применения — силовые агрегаты серии Д (с 240 по 248.1 модификацию) для различных моделей МТЗ;
• тип привода — втулка шлицевая.

Аппаратура топливная МТЗ 82 не является полностью уникальной разработкой, поскольку у неё есть зарубежные аналоги. Примером может служить PP4M9P1g-4201 чешского производства, который практически идентичен по своему техническому устройству и характеристикам.

Регулировка топливного насоса

Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:

• приборы, позволяющие измерить частоту вращения вала;
• диск для определения подачи топлива;
• мерная тара для контроля объемов горючего;
• привод и вариатор, которые способны на плавное изменение частоты вращения.

Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.

Устранение неисправностей

Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.

Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.

Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.

Обслуживание ТНВД

В регламентные мероприятия по уходу за узлом входят:

• Проверка уровня масла в корпусе ТНВД производится через каждые 60 часов работы.
• Замена масла осуществляется с периодичностью 240 рабочих часов.
• Через каждые 960 часов производят проверку насоса на специальном стенде.

В процессе диагностики ТНВД проверяют следующие параметры:

• давление, создаваемое отдельной секцией
• производительность отдельной секции
• равномерность подачи топлива секциями
• производительность секций в режиме коррекции
• режимы работы регулятора

При выявлении несоответствия технических параметров, выдаваемых узлом в процессе проверки, производят регулировку или при необходимости ремонт узла с заменой, вышедших из строя деталей. Для осуществления ремонта, а также правильной настройки узла необходима соответствующая материальная база и специалист соответствующей квалификации.

Типичные неисправности ТНВД

Основными причинами неполадок в работе насоса являются:

• Недопустимый износ или выход из строя деталей плунжерных пар, что влечёт за собой падение и разбалансированность производительности между секциями. В этой ситуации работа двигателя отличается неустойчивой работой, особенно на холостых оборотах, также падает показатель мощности двигателя.
• При снижении плотности прилегания нагнетательного клапана секции в трубопроводе, подающем топливо к распылителю, нарушается стабильность высокого давления, в результате чего снижается качество распыла. Вследствие появления подтекании топлива в конце впрыска работа двигателя сопровождается неполным сгоранием с чёрным выхлопом. При этом увеличивается расход топлива.

• Неисправность или неправильная настройка механизма всережимного регулятора не обеспечивает регулирования количества подачи топлива секциями в соответствии с режимами работы и действующих на дизель нагрузок. Неполадка влечёт за собой падение мощности и перерасход топлива.
•  Износ кулачкового вала и его опорных подшипников, толкателей,  зубьев поворотных венцов и рейки приводит к разбалансированной подаче топлива.

Обслуживание топливного насоса высокого давления ТНВД дизелей Д-245

В процессе эксплуатации топливного насоса высокого давления 773 при износе основных деталей нарушаются его регулировочные параметры. Смазка ТНВД Д-245 централизованная от системы смазки дизеля через специальный маслопровод. Необходимый уровень масла в картере насоса устанавливается автоматически.

Для снижения износов прецизионных деталей не допускается работа ТНВД без фильтрующего элемента или с засоренным фильтром тонкой очистки топлива. Также не допускается работа с топливом, имеющим повышенное содержание воды.

При необходимости, а также через каждые 120 тыс. км пробега необходимо снять насос и проверить его на стенде на соответствие регулировочным параметрам, а также установочный угол опережения впрыска топлива на дизеле. При необходимости, произведите соответствующие регулировки.

Регулировка ТНВД

Периодически каждый ТНВД нуждается в проведении процедуры регулировки. Ее вполне можно произвести самостоятельно при наличии необходимого оборудования. Профессиональная регулировка ТНВД проводится на специальных регулировочных стендах, которыми не оборудованы частные гаражи. Сначала с ТНВД снимается муфта опережения дозированного впрыска топлива, затем сцепляют кулачковый вал с приводным устройством, которое расположено на стенде. Далее запускается сам процесс проверки и регулировки, который отражает равномерность подачи топлива, а также объема подаваемого топлива. Также определяется момент подачи топлива. Все показатели сравниваются с эталонными и фиксируются. Процесс регулировки момента подачи топлива используется специальное приспособление – моментоскоп. Для того, чтобы момент подачи отрегулировать правильно, необходимо определить место, куда будут вкручиваться регулировочные болты, вкрученные в толкатели плунжеров.

Как видно, важным для того, чтобы ТНВД не выходил из строя строго отведенное изготовителем время, является своевременное проведение процедуры регулировки, а также качество используемого топлива. Для обеспечения надлежащего качества смазочных материалов потребуется закупать рекомендованные производителем масла, а также своевременно производить замену соответствующих фильтров, которые контролируют чистоту масла. При наличии знаний по конструктивным особенностям устройства вполне можно производить все работы самостоятельно, но проведение данных работ специалистами обеспечит высокое качество производимых мероприятий, а также сжатые сроки. Также подобный подход позволит обеспечить безошибочность мероприятий, поскольку регулировка собственными силами не обеспечит необходимой точности.

Жуткий расход после ремонта ТНВД

⇒ ⇒ ⇒ Модераторы: , , Информация Поиск Сообщений: 34

1. 1

Автор темы Задержался

Сообщений в теме: Всего сообщений: Зарегистрирован: 11.10.2009 Профессия: постоялец гостиницы «Север» Откуда: Красноярск Авто: Mazda MPV.1998.WL (турбодизель).LVLR.4WD » 04 дек 2009, 03:36 добрый день.

у меня такая проблемка: отремонтировал ТНВД в сервисе.

заменили они плунжеоную пару ну и шайбочки, ремкомплект.

также опрессовали форсунки. на первом цилиндре был зажат клапан и компрессии вообще в нем не было(с их слов). отрегулиоровали клапана, но все равно давление на 4атмосф. ниже чем в других. заводится изумительно(пробовал при -25).

но когда утром заведу минут через 10 белый дым идет. поехал в сервис: зажигание пораньше поставили(тянуть получше стала).

но дымит все равно(однако минут 10 подымит и нормально опять). ну думаю что на хлолодную поддымливает.

проблема в том что расход после ремонта стал 30литров на 100км в городском режиме. говорю наладчикам не верят. хотя до ремонта где-то в 15-17 в городе и 10 по трассе(более 2500 об\мин не даю) укладывался.

или что может быть-то? зараннее благодарен вам форумчанам Реклама Врос

Сообщений в теме: Всего сообщений: Зарегистрирован: 04.10.2007 Профессия: Фотограф Откуда: Ufa Авто: Ford Econoline 2wd 96год ГАЗ/БЕНЗ » 07 дек 2009, 02:00 evgen13: но когда утром заведу минут через 10 белый дым идет.

есть там регулировка подачи топлива на ТНВД?

Ford Econoline — мегаавтобус.

поехал в сервис: зажигание пораньше поставили(тянуть получше стала). вопрос, когда свечи двигатель выключил, при чем тут зажигание?

MBF 1999 4WD WL-T SGLR Rav4 1996 4WD 3SFE SXA11 — надежнее машины в мире нет Врос Сообщений в теме: Всего сообщений: Зарегистрирован: 18.04.2007 Откуда: Владивосток Авто: Mazda MPV, LVLR, 4WD, AT » 07 дек 2009, 04:13 evgen13, у меня жрать горючку неподецки стала, когда сальник на валу ТНВД «прохудился», сменил — все пришло в норму.

Очень похоже на хороший подсос воздуха в системе.

Для проверки ставь прозрачные шланги на подачу и обратку. смотри, до насоса тянет или в нем.

Гляди в оба — увидишь МИКРОБА

Регулировка топливного насоса

Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:

• приборы, позволяющие измерить частоту вращения вала;
• диск для определения подачи топлива;
• мерная тара для контроля объемов горючего;
• привод и вариатор, которые способны на плавное изменение частоты вращения.

Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.

Устранение неисправностей

Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.

Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.

Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.

ТНВД трактора МТЗ: Устройство, регулировка, советы

Особенности устройства ТНВД МТЗ-80, 82. Детальные схемы и полезные рекомендации.

Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ — 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ — 80, 82 и его поздних модификациях всего более 70 деталей.

Устройство

Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:

• плунжерные пары;
• корпус;
• клапан нагнетательного типа;
• толкатели;
• кулачковый вал;
• приводной механизм плунжеров.

Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.

Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:

1. Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
2. Толкатель вместе с плунжером опускается.
3. Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
4. Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.

Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.

ТНВД трактора МТЗ: Устройство, регулировка, советы

Особенности устройства ТНВД МТЗ-80, 82. Детальные схемы и полезные рекомендации.

Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ — 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ — 80, 82 и его поздних модификациях всего более 70 деталей.

Конструкция и устройство

Человек, занимающийся ремонтом и обслуживанием ТНВД, должен быть знаком со строением такого узла. Система включает минимальное количество компонентов, что делает ее надежной и простой в эксплуатации.

Главными элементами топливного насоса являются:

• плунжерные пары, состоящие из цилиндров и втулок, сделанных из прочной закаленной стали;
• защитный кожух;
• нагнетательный клапан, отделяющий плунжерную пару от трубки высокого давления, соединяемой с форсунками;
• поршень из высоколегированной стали, приводимый в движение толкателем;
• многорежимный регулятор;
• кулачковый вал;
• приводной механизм.

Головка насоса объединена с корпусом, сделанным из высокопрочного сплава. Конструкцией узла предусмотрено наличие специальной плиты в передней части кожуха. Этот элемент используется для установки узла на двигатель.

Для прочной фиксации применяют крепежные болты. В задней части плиты находится фланец, используемый для соединения ТНВД с регулятором.

Характеристика ТНВД

Топливный насос МТЗ относится к категории четырехплунжерных агрегатов, предназначен для обеспечения необходимой циркуляции топлива. В конструкции трактора он расположен в одном блоке с подкачивающим аналогом и центробежным регулятором. Блок расположен с левой части двигателя Д-240, закреплен с помощью болтов на распределительной крышке.

Прежде чем выяснить, как добавить топливо на ТНВД МТЗ, необходимо более подробно ознакомиться с его характеристиками и особенностями. Корректная работа узла обеспечивается за счет действия коленвала, который приводит его в действие посредством шестереночного механизма.

К числу наиболее значимых характеристик этого важного элемента целесообразно отнести:

• завод-изготовитель — Ногинск;
• номер по каталогу запчастей — 4УТНИ-1111005-20;
• сфера применения — силовые агрегаты серии Д (с 240 по 248.1 модификацию) для различных моделей МТЗ;
• тип привода — втулка шлицевая.

Аппаратура топливная МТЗ 82 не является полностью уникальной разработкой, поскольку у неё есть зарубежные аналоги. Примером может служить PP4M9P1g-4201 чешского производства, который практически идентичен по своему техническому устройству и характеристикам.

Проверка (регулировка) топливного насоса

Прежде, чем осуществить проверку, необходимо убедиться в плотности запирающего конуса клапана нагнетания и в достаточном давлении насосной секции, находящейся в верхней полости. Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.

Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться

Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается

Теоретические рекомендации

Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.

Замена масла в насосе УТН — 5 необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.

Среди самых востребованных моделей тракторной техники, применяемой в различных сферах, наибольшее распространение получил МТЗ 82. ТНВД данного трактора представляется важным элементом конструкции, который необходим для корректной работы транспортного средства. Периодически он может требовать регулировки или ремонта, которые можно выполнить своими руками.

Установка на МТЗ-82

Монтаж насоса высокого давления на двигатель трактора выполняют так:

1. Удаляют накладку с отверстия, расположенного на переднем распределительном щите. Выставляют широкий зуб крепежа шестерни приводного механизма в нужную позицию. Вводят втулку насоса в цилиндр.
2. Закрепляют узел на двигателе, используя входящие в комплект болты.
3. Подключают блок управления поступлением топлива к регулятору. При установке рычага в заднее положение в двигатель должна поступать самая большая порция горючего.
4. Соединяют топливопроводы со штуцерами форсунок. Подключают головку насоса с учетом характера работы мотора.
5. Соединяют топливные трубки с насосом. Открывают кран, наполняют систему питания мотора горючим.
6. Подкачивают топливо до вытекания струи жидкости из сливного шланга. Горючее не должно содержать воздушных пузырьков.
7. Закрывают вентиль подкачки, продувочный кран.

Устройство

Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:

• плунжерные пары;
• корпус;
• клапан нагнетательного типа;
• толкатели;
• кулачковый вал;
• приводной механизм плунжеров.

Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.

Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:

1. Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
2. Толкатель вместе с плунжером опускается.
3. Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
4. Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.

Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.

Устройство ТНВД для МТЗ — 80, 82

УТН — 5, как называется топливный насос для белорусской марки тракторов, изготавливается из прочного сплава алюминия и выпускается в двух возможных вариантах установки — левом и правом, в зависимости от конструктивных особенностей крепления фланца. По всему корпусу он разделён на две полостные части специальной перегородкой, где в нижней полости находится вал с приводом насоса, а в верхней отдельные секции этого насоса.

Полное детальное устройство топливного насоса высокого давления двигателя Д-240 вы можете прочитать далее

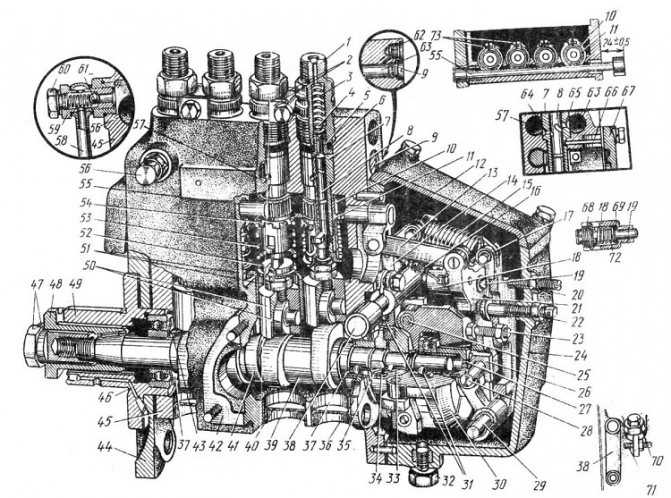

Топливный насос с регулятором:

1 — нажимной штуцер; 2 — зажимы; 3 — пружина; 4 — нагнетательный клапан; 5 — седло клапана; 6 — прокладка; 7 — втулка плунжера; 8 — плунжер; 9 — пробка; 10 — зубчатый венец; 11 — поворотная втулка; 12 — крышка регулятора; 13 — тяга рейки; 14 — рычаг пружины; 15 — пружина регулятора; 16 — пружина обогатителя; 17 — основной рычаг; 18 — корпус корректора; 19 — шток корректора; 20 — винт регулировочный; 21 -промежуточный рычаг; 22 — болт номинала; 23 — болт; 24 — корпус регулятора; 25 — ось груза; 26 — пята; 27 — муфта; 28 — ось пяты; 29 — ось рычага; 30 — грузы регулятора; 31 — упорные шарикоподшипники; 32 — спускная пробка; 33 — ступица грузов; 34 — сухарь амортизатора; 35 — шайба; 36 — стакан подшипника; 37 — маслоотражатель; 38 — рычаг управления; 39 — кулачковый вал; 40 — заглушка; 41 — эксцентрик привода подкачивающего насоса; 42 — фланец для крепления подкачивающего насоса; 43 — регулировочная шайба; 44 — плита крепления; 45 — корпус насоса; 46 — маслоподводящее отверстие; 47 — гайка валика; 48 — шлицевая втулка; 49 — установочный фланец; 50 — толкатель с роликом; 51 — регулировочный болт толкателя; 52 — тарелка пружины (нижняя); 53 — пружина плунжера; 54 — тарелка пружины; 55 — зубчатая рейка; 56 — болт для спуска воздуха; 57 — канал для отвода топлива; 58 — перепускная трубка; 59 — корпус перепускного клапана; 60 — пробка; 61 — шарик-клапан; 62 — отверстие для подвода топлива; 63 — канал для подвода топлива; 64 — отсечное отверстие; 65 — впускное отверстие втулки плунжера; 66 — штифт; 67 — крышка люка; 68 — регулировочный винт; 69 — прокладка; 70 — заливная пробка; 71 — регулировочный винт; 72 — пружина корректора; 73 — стяжной винт.

Регулировка насоса

Важным мероприятием является настройка блока после установки.

Настройку осуществляют, используя специальный стенд и следующие инструменты:

• прибор, измеряющий количество оборотов вала;
• диск контроля подачи топлива;
• емкость для изменения объема горючего;
• вариатор и привод, плавно изменяющие частоту вращения.

Для правильной настройки выполняют такие действия:

1. Скорость подачи горючего настраивают с помощью болта, встроенного в корпус блока, отвечающего за силу сжатия регуляторной пружины. Повышают показатели, вкручивая винт по часовой стрелке. Для уменьшения скорости болт вращают в противоположную сторону.
2. Для настройки впрыска используют упорный винт 18, расположенный на задней стенке регулировочного рычага. Подача горючего должна прекращаться на 1210 об/мин. Для выставления нужных настроек расслабляют контрольную гайку, выкручивают винт, устанавливают обороты, после чего заворачивают болт до соприкосновения с тягой 23-го регулятора.
