Тюнинг двигателей Д-245
Перевод на Евро-2
Для увеличения надежности мотора и снижения расходов на его обслуживание практикуется перевод Д-245 на стандарт Евро-2. Для этого требуется поставить топливный насос от Е2, топливные форсунки, трубки, заменить электронную педаль газа на тросиковую. Чтобы поставить форсунки от Евро-2, нужно немного рассверлить ГБЦ, но это решаемая проблема. Поршни можно оставить Евро-3.
Из турбокомпрессора масло по маслоотводящей трубке сливается в картер дизеля.
Колесо турбины 7 отлито из жаропрочного никелевого сплава и приварено к валу ротора.
Колесо компрессора 12 отлито из алюминиевого сплава и закреплено на валу ротора с помощью специальной гайки 13.
В турбокомпрессоре предусмотрены контактные газомасляные уплотнения с пружинными кольцами 11.
Со стороны турбины уплотнительные кольца установлены в канавке втулки 6, напрессованной на вал ротора.
Со стороны компрессора уплотнительные кольца установлены в канавке втулки 14. для повышения эффективности масляного уплотнения со стороны компрессора зона уплотнительного кольца отделена от зоны активного выброса масла из подшипника маслоотражателем 16, образующим дополнительный лабиринт.
Избыточное давление воздуха за компрессором на номинальном режиме работы дизеля должно быть в пределах 0,08-0,14 МПа.
В процессе эксплуатации турбокомпрессор специального технического обслуживания не требует.
Турбокомпрессор не разрешается разбирать и ремонтировать.
Состояние турбокомпрессора следует проверять по времени выбега ротора при остановке дизеля, для этого после 3-5 мин работы на режиме минимальной частоты вращения холостого хода дизель выводят на режим максимальной частоты вращения, после чего выключить подачу топлива.
Вращение ротора турбокомпрессора после остановки дизеля должно прослушиваться не менее 5 с.
Ровный, постоянного уровня звук с постепенным затуханием свидетельствует о нормальном состоянии турбокомпрессора.
Одной из причин уменьшения мощности дизеля и повышенного дымления может быть снижение давления наддува из-за загрязнения проточной части компрессора, определить которое можно по тугому вращению ротора.
Если ротор вращается туго, то необходимо произвести частичную разборку турбокомпрессора и промывку компрессорной части.
Перед разборкой надо тщательно очистить наружные поверхности турбокомпрессора от грязи и пыли.
Во избежание повреждения лопаток при разборке и сборке турбокомпрессора нельзя ставить средний корпус в сборе с ротором на колесо турбины компрессора, для этой цели необходимо применять специальную подставку.
Частично разборку, промывку и сборку следует производить в следующем порядке:
— отвернуть болты, крепящие корпус 2 компрессора к среднему корпусу 5, и отсоединить корпус компрессора от среднего корпуса;
— корпус компрессора, поверхность колеса и среднего корпуса промыть чистым дизельным топливом
— подсоединить корпус компрессора к среднему корпусу, поставив между фланцами паронитовую прокладку.
При установке корпуса компрессора следует обратить внимание на правильную ориентировку выходного патрубка компрессора относительно фланца корпуса турбины;
— залить в масляный канал среднего корпуса 10-15г чистого моторного масла и, нажимая пальцами на торцы ротора поочередно с обеих сторон, провернуть несколько раз ротор для проверки плавности вращения и отсутствия заедания.
Как устроен двигатель?
Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.
Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.
Система смазки двигателя Д-245

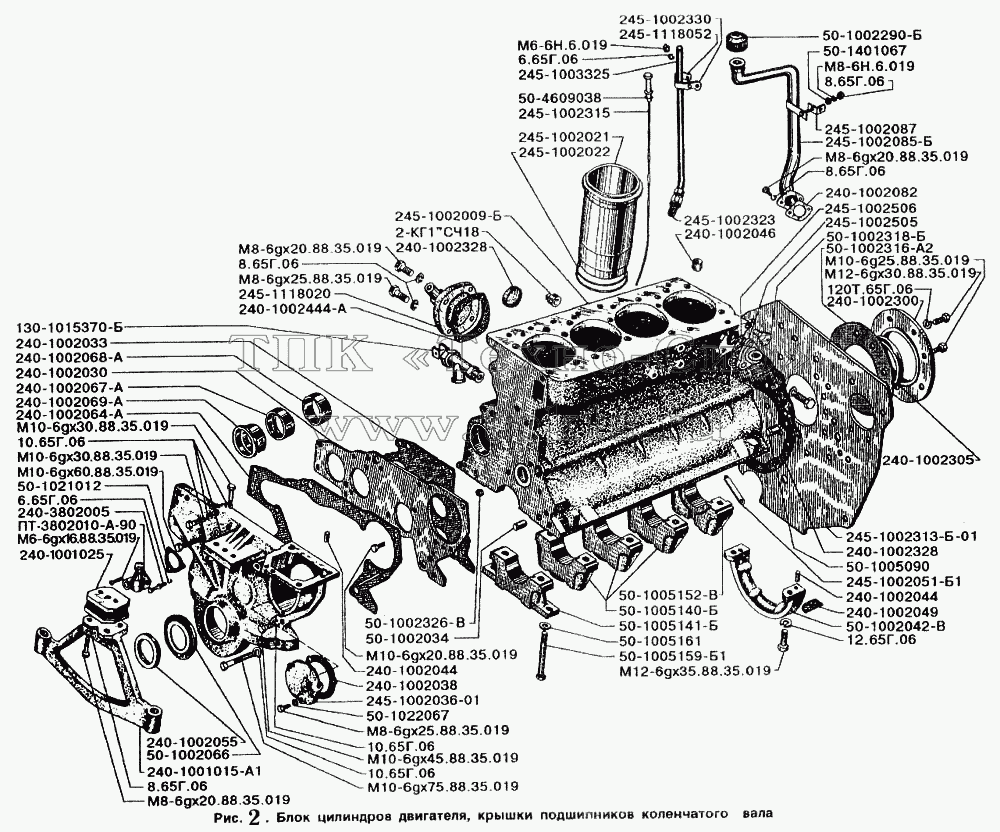

Блок цилиндров двигателя
Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.

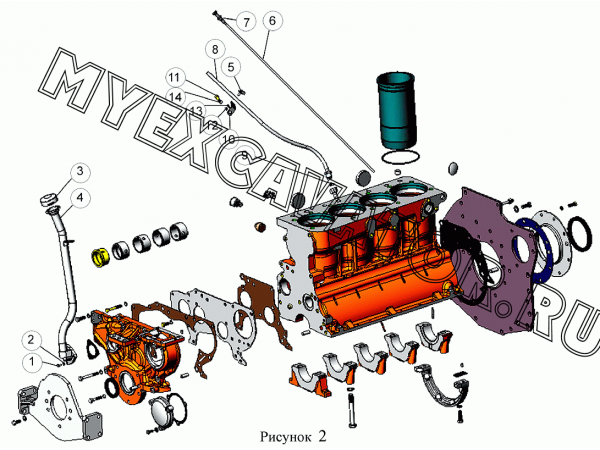

Корпусные детали дизеля Д-245
Произведена установка и других конструкционных элементов:
- приливы с крышками для пяти подшипников;
- масляный канал;
- форсунки.
Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.
Кривошипно-шатунный механизм двигателя
Кривошипно-шатунный механизм Д-245
На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.
Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.
Газораспределительный механизм
В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:

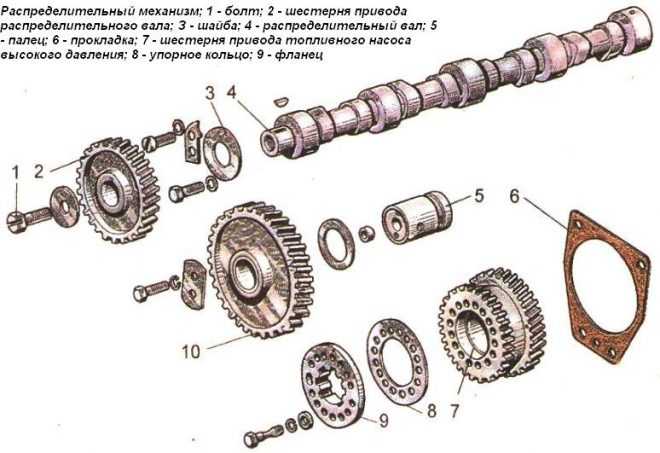

Газораспределительный механизм Д-245
- распределительный вал;
- клапаны;
- толкатели и коромысла;
- регулировочные винты;
- штанги;
- пружины, оси и стойки коромысел.
Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.
Насос
На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.

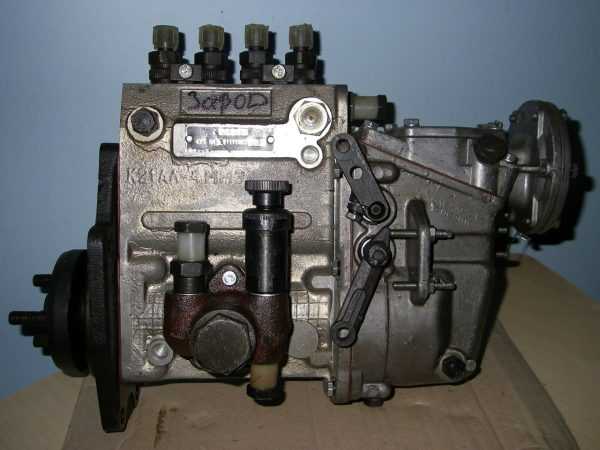

ТНВД МТЗ Д-245
Основные неисправности Д-245
Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.
Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.
Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.
Возможные неисправности дизельного двигателя ММЗ Д-245:
- Дизельный двигатель не запускается.
- Двигатель запускается и глохнет.
- Дизельный двигатель останавливается, глохнет спустя интервал времени.
- Двигатель глохнет под нагрузкой запитанных электропотребителей.
- Двигатель не развивает свою мощность (не выходит на заданные рабочие обороты).
- Расход масла выше обычного.
- Громкий стук во время работы.
- Черный, бело-голубой цвет выхлопа.
- Высокий расход топлива.
- Чёрный выхлоп отработанных газов.
- Сизый выхлоп отработанных газов.
- Стартер не вращается, туго вращается.
- Электрический стартер не срабатывает.
- Потеки масла на корпусе двигателя (запотевание).
- Течь топлива.
- Посторонний шум при работе двигателя.
- Хлопки из глушителя при работе.
5 ХРАНЕНИЕ дизеля Д-243 и Д-245
Для обеспечения работоспособности дизелей, экономии материальных и денежных средств на их ремонт и подготовку к работе необходимо строго соблюдать правила хранения дизелей в нерабочее время.
Хранение дизелей независимо от времени года должно производиться в полном соответствии с ГОСТ 7751-85. При длительном хранении трактор (машину) с установленным на нем дизелем необходимо поставить в закрытое помещение или под навес.
Подготовка дизеля к хранению должна быть закончена не позднее 10 дней с момента окончания работ.
При подготовке дизеля к длительному хранению выполните следующие работы:
– очистите дизель от пыли и грязи;
– слейте охлаждающую жидкость из системы охлаждения;
– слейте масло из картера дизеля, корпуса топливного насоса и корпуса редуктора пускового двигателя, очистите ротор центробежного масляного фильтра;
– залейте в картер дизеля, корпус топливного насоса и корпус редуктора пускового двигателя консервационное масло К-17 ГОСТ 10877-76 или свежее обезвоженное масло с 5% присадки АКОР-1 ГОСТ 15171-70;
– замените масло в поддоне воздухоочистителя;
запустите пусковой двигатель и, не включая подачи топлива, прокрутите дизель до появления давления масла в системе смазки;
– заглушите пусковой двигатель, выверните свечу зажигания и залейте в отверстие 40 г консервационного масла К-17 или обезвоженного моторного масла с присадкой АКОР-1, проверните вал пускового двигателя кратковременным (1-2 с) включением и выключением стартера на несколько оборотов, заверните свечу или закройте отверстие деревянной пробкой.
Дизель с электростартерным пуском прокрутите без подачи топлива путем крактковременного (не более 15 с) включения стартера до появления давления масла в системе смазки.
Слейте консервационное масло из картера дизеля, топливного насоса и редуктора пускового двигателя.
Слейте отстой из фильтра грубой и тонкой очистки топлива, ослабьте натяжение ремня вентилятора.
Наружные отверстия глушителя (выпускного коллектора), сухофильтра, сапуна, корпуса термостата (если дизель не установлен на трактор, машину) герметизируйте чехлами из полиэтиленовой пленки или парафинированной бумаги.
Во время хранения не реже одного раза в месяц проворачивайте коленчатый вал дизеля на несколько оборотов.
Дизели, снятые с тракторов (машин) или поступившие как запчасти, должны храниться законсервированными в закрытом помещении на специальных подставках. Запрещается хранить в одном помещении с дизелями и запасными частями аккумуляторы, кислоты, соли, щелочи и другие вещества, способные вызвать коррозию металлов.
При непродолжительном хранении трактора (машины) на открытой площадке или под навесом выполните следующие операции:
– очистите дизель от пыли и грязи;
– оберните выпускную трубу и сухофильтр воздухоочистителя парафинированной бумагой или полиэтиленовой пленкой.
Перед пуском трактора (машины) в работу выполните все подготовительные работы в соответствии с указаниями раздела 2.1.
Мощные, надежные двигатели Д 245, выпускаемые Минским моторным заводом, повсеместно устанавливались на грузовые автомобили ведущих отечественных концернов — ГАЗ, МАЗ, ЗИЛ, а также многих моделях тракторов МТЗ. Благодаря своим уникальным техническим характеристикам данные агрегаты получили широкое распространение, отличаются длительным сроком службы.
Основные характеристики двигателя
Модель четырёхтактного движка Д-245 устанавливается на такие марки как отечественный «Валдай» и имеет систему жидкостного охлаждения. При этом она оснащена газотурбинным наддувом. Дизель обладает рабочим объёмом цилиндра в 4, 75 литров и мощностью в 77 киловатт.
Применяют его в качестве силового агрегата также для колёсных тракторов или дорожно-строительной техники.
Ремонт двигателя «Валдая» займёт меньше времени и усилий, если вовремя обратиться в сервис. При демонтаже дизеля необходимо обеспечивать целостность всех сопряжённых с ним деталей, узлов, запчастей. Специалисты «Агрегата» выполнят эту работу на высшем уровне с использованием профессионального оборудования и инструментов.
Данная конструкция – это улучшенная версия старой модели, она считается более мощной и надёжной. Однако весит она более 600 килограмм, что уже является поводом посетить тех-центр при необходимости починки.
