Замена подшипника задней полуоси нива

5.4.5 Снятие и установка полуоси

5.4.4. Снятие и установка полуоси

ПРИМЕЧАНИЕ Допускается осевой зазор не более 0,7 мм.

ПОЛЕЗНЫЕ СОВЕТЫ Правка полуоси и замена ее подшипника трудоемки и требуют специальных слесарных навыков. Поэтому при отсутствии таких навыков рекомендуем при появлении осевого или радиального люфтов полуоси заменять полуось в сборе. Если, сняв полуось, вы обнаружили проворачивание внутреннего кольца подшипника относительно запорной втулки или посадочного пояска полуоси, замените полуось в сборе с подшипником.

««

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите декоративный колпак заднего колеса, ослабьте колесные болты, приподнимите заднюю часть автомобиля, выверните колесные болты и снимите колесо.

3. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана«).

4. Выверните четыре болта крепления полуоси с тормозным щитом к фланцу кожуха полуоси.

        ПРЕДУПРЕЖДЕНИЕ
Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку.

ПОЛЕЗНЫЙ СОВЕТ Если съемника нет, то можно воспользоваться таким способом: установите колесо наружной стороной диска к фланцу, закрепите его тремя болтами, не затягивая их, и выдерните полуось за колесо.

ПРИМЕЧАНИЕ После снятия полуоси тормозной щит в сборе с задним тормозом остается на фланце кожуха полуоси. Будьте осторожны, не сломайте присоединенную к рабочему цилиндру тормозную трубку.

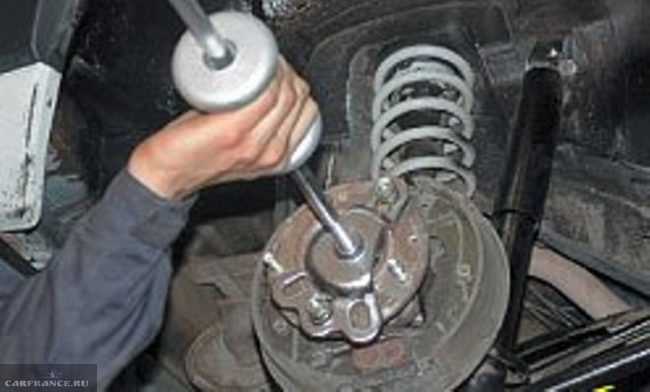

5. Выпрессуйте полуось с помощью специального инерционного съемника.

6. Устанавливайте полуось в порядке, обратном снятию. При этом заверните четыре болта крепления полуоси моментом 65–80 Н·м (6,5–8 кгс·м).

ШРУСы на Chevrolet Niva: какие бывают?

Предназначение ШРУС на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

1. Внутренними.
2. Наружными.

Осуществить передачу вращения колесу одним ШРУСом на Нива Шевроле невозможно, поэтому их в приводе всегда пара. Более сильную нагрузку испытывает тот, который находится у коробки передач. Отличить его легко — он имеет большие по сравнению с наружным шарниром габариты. Наружный узел передаёт вращение на колесо. На его размеры также влияет ограниченность пространства в районе ведущего колеса.

Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ 2123)

Подшипник Ивеко в сравнении с двумя штатными.

Прикладываем кулак к шрусу и немного туда сюда покачать

Если подшипник прилег к шрусу то на обойме останутся такие следы. Обойма шруса если чистая можно нанести немного старой смазки из старого подшипника.

Пошаговая инструкция по замене подшипника полуоси

Перед тем как приступить к снятию и замене неисправного узла необходимо подготовить инструмент и приобрести новый подшипник, сальник, стопорную шайбу. Старые придется разрезать или сбивать молотком, поэтому повторно использовать их не получится.

Сам шарикоподшипник однорядный, относится к распространенной 500 серии. Его серийный номер 180508 у отечественных или 62208-2RS у иностранных производителей. Артикул завода изготовителя – 2121-2403080. Импортные аналоги есть у SKF, FAG, NSK и других, а стоимость не превышает 900-1000 рублей за штуку.

Важно! Подшипник для автомобилей Нива с ABS и без нее одинаковый, отличия заключаются в запорных кольцах (гладкая поверхность без АБС, со шлицами для комплектации с АБС). Также подходит деталь от простой Нивы ВАЗ 2121 и её модификаций

Снятие и установка полуоси

Полуось в сборе с подшипником заменяют при повышенном по сравнению с обычным шуме со стороны задних колес автомобиля как при движении по прямой, так и на поворотах. При этом наблюдаются повышенный осевой и радиальный люфты полуоси.

Допускается осевой зазор не более 0,7 мм.

ПОЛЕЗНЫЕ СОВЕТЫ

Правка полуоси и замена ее подшипника трудоемки и требуют специальных слесарных навыков. Поэтому при отсутствии таких навыков рекомендуем при появлении осевого или радиального люфтов полуоси заменять полуось в сборе. Если, сняв полуось, вы обнаружили проворачивание внутреннего кольца подшипника относительно запорной втулки или посадочного пояска полуоси, замените полуось в сборе с подшипником.

Вам потребуются: ключ для гаек колес, головка «на 19», большое зубило, молоток.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите декоративный колпак заднего колеса, ослабьте колесные болты, приподнимите заднюю часть автомобиля, выверните колесные болты и снимите колесо.

3. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

4. Выверните четыре болта крепления полуоси с тормозным щитом к фланцу кожуха полуоси.

ПРЕДУПРЕЖДЕНИЕ

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку. ПОЛЕЗНЫЙ СОВЕТ

ПОЛЕЗНЫЙ СОВЕТ

ПОЛЕЗНЫЙ СОВЕТ

Если съемника нет, то можно воспользоваться таким способом: установите колесо наружной стороной диска к фланцу, закрепите его тремя болтами, не затягивая их, и выдерните полуось за колесо.

После снятия полуоси тормозной щит в сборе с задним тормозом остается на фланце кожуха полуоси. Будьте осторожны, не сломайте присоединенную к рабочему цилиндру тормозную трубку.

5. Выпрессуйте полуось с помощью специального инерционного съемника.

6. Устанавливайте полуось в порядке, обратном снятию. При этом заверните четыре болта крепления полуоси моментом 65–80 Н·м (6,5–8 кгс·м).

Видео про «Снятие и установка полуоси» для ГАЗ 31105

Снятие задней полуоси и замена сальника

Допускается осевой зазор не более 0,7 мм. Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. тут).

Снимаем кронштейн заднего амортизатора — при этом отворачиваем три гайки болтов крепления кронштейна амортизатора и пластины подшипника полуоси к фланцу балки

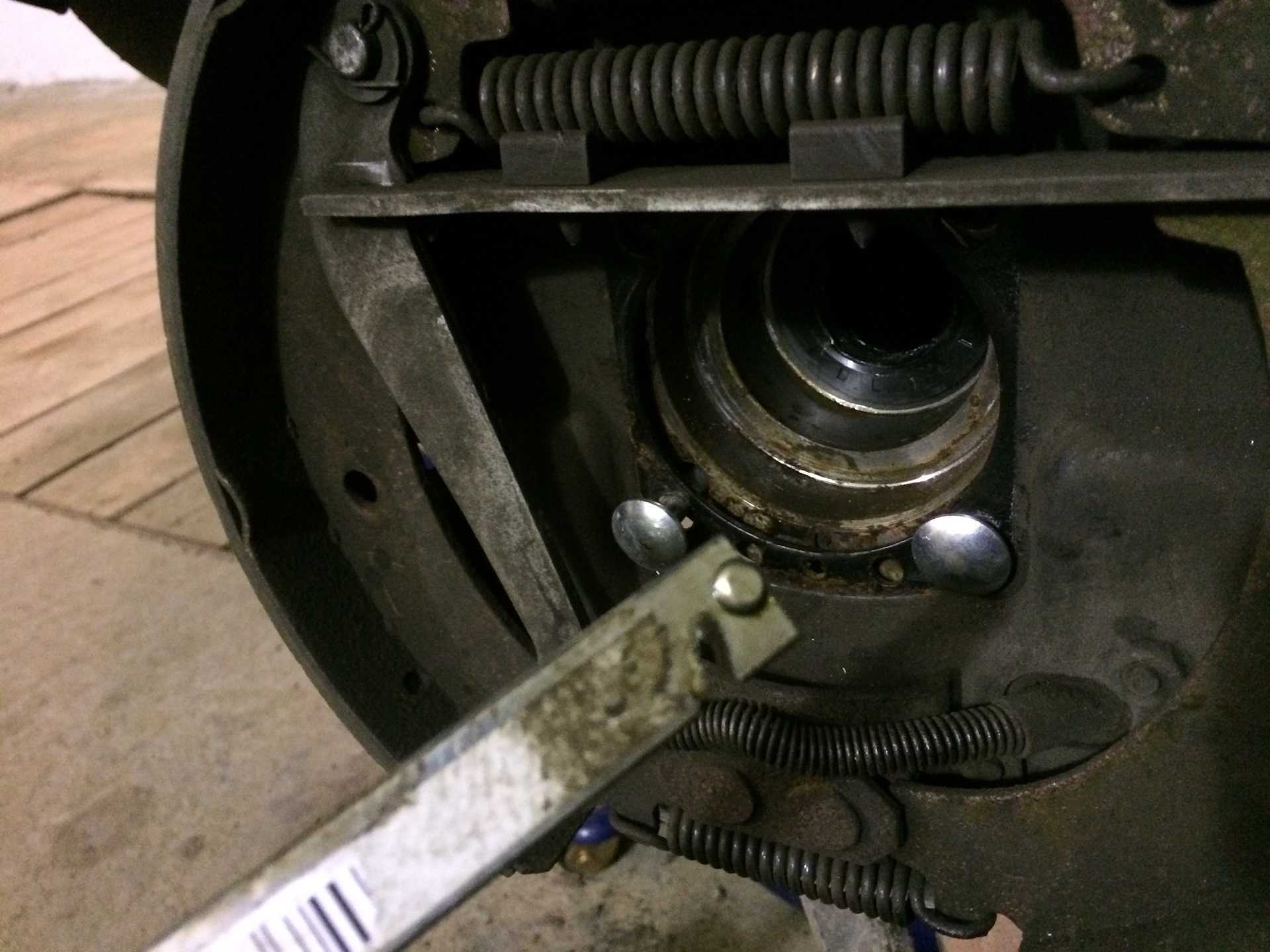

Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.

Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…

…и вынимаем болты.

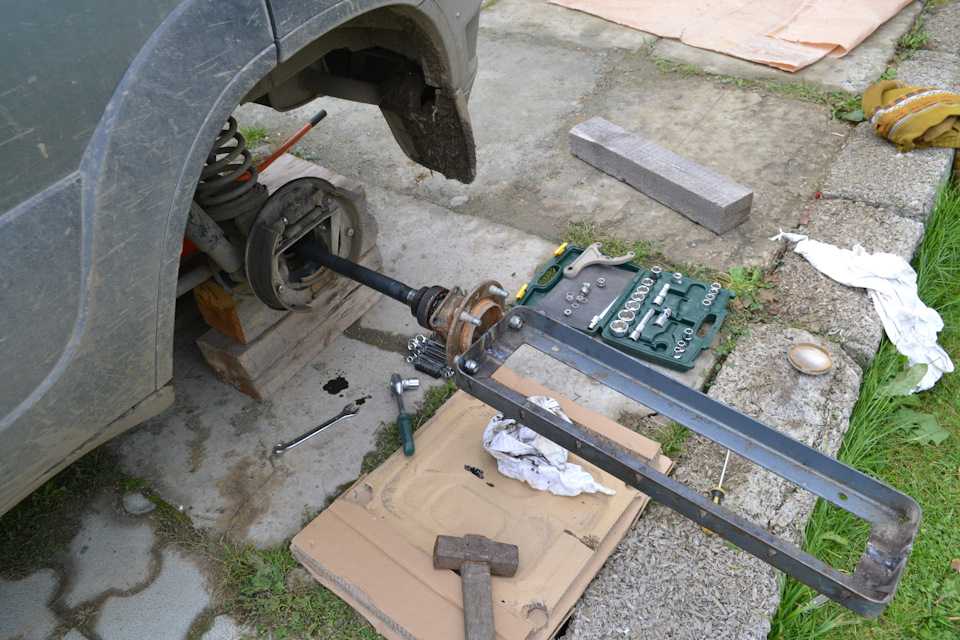

Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.

Взявшись за колесо, рывком сдвигаем…

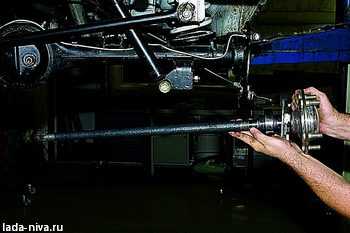

…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.

Примечание

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку

Вынимаем уплотнительное резиновое кольцо фланца балки.

Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.

Поддеваем сальник раздвижными пассатижами…

Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.

При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется).

Устанавливаем полуось в обратной последовательности. Проверяем уровень масла в заднем мосту и при необходимости доливаем.

(Примечание. При снятии, на автомобилях выпуска до 2009 года нижняя проушина амортизатора закреплена не на съемном кронштейне, а на картере заднего моста, поэтому приподнимать задний мост для разгрузки амортизатора не надо.)

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

Завод допускает осевой зазор полуоси не более 0,7 мм, но чаще всего полуось скажет о разрушении подшипника сильным шумом и треском.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

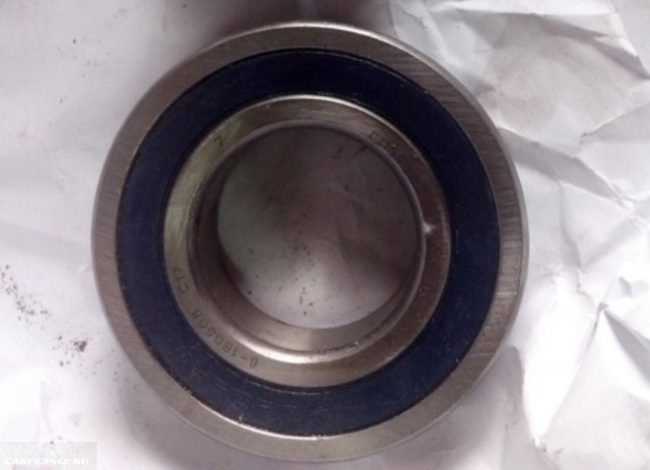

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Замена подшипника на снятом валу

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

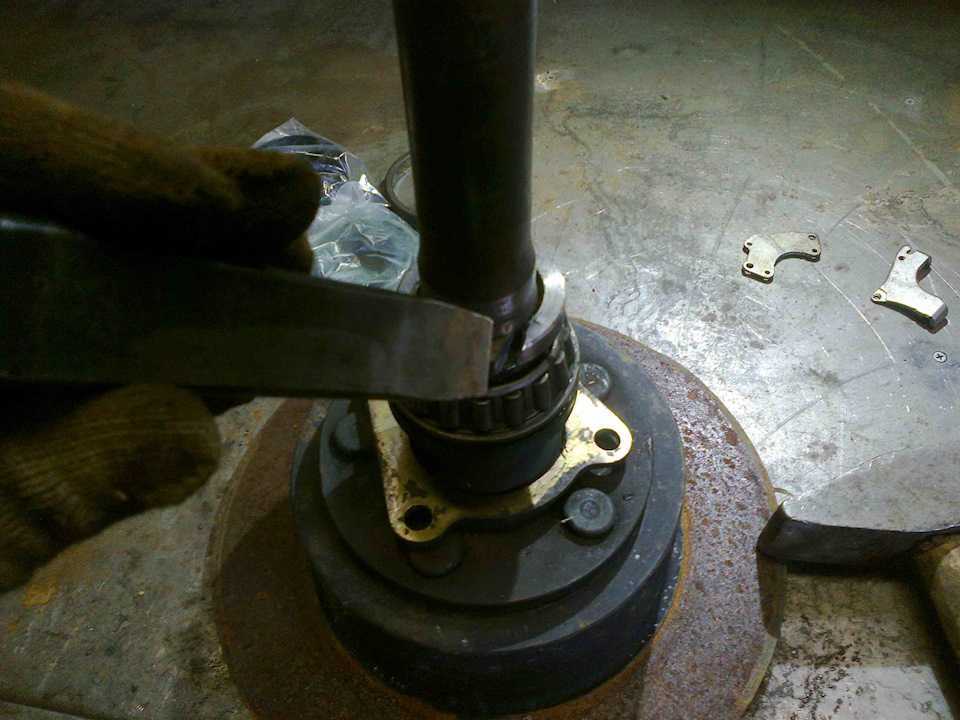

1. Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
2. Очищаем посадочное место от остатков смазки, ржавчины и грязи.
3. Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.
4. Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
5. Даем деталям остыть, проверяем легкость вращения.
6. Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Сальник Заднего Моста Газель

Замена сальника редуктора заднего моста

В редукторах заднего моста автомобиля (главная передача) присутствует три сальника.

1. Сальник ведущей шестерни главной передачи или входного вала заднего моста.
2. Сальник левой полуоси заднего моста.
3. Сальник правой оси заднего моста.

Необходимо автомобиль установить горизонтально на технической яме, эстакаде или подъемнике, надежно закрепив его от скатывания с места. Если рабочее место будет техническая яма или эстакада, нужно вывесить на подставки заднюю часть автомобиля. Как произвести замену сальника редуктора на газели смотрите здесь .

Замена сальника редуктора заднего моста.

Отсоединяется карданная передача от заднего моста — это четыре карданных болта с гайками. Не всегда сразу получается отвернуть все болты. Иногда приходится провернуть кардан, чтобы изменить местоположение крестовины, чтобы удобней надевать накидной ключ или головку из специального водительского инструмента. Когда открутили четыре болта, нужно отвести карданный вал в сторону и лучше его подвязать, чтобы он не мешал дельнейшей работе на автомобиле. Отверните гайку крепления фланца, вала ведущей шестерни редуктора заднего моста. Снимите фланец с отражателем. Подденьте отверткой и извлеките сальник из горловины редуктора. Оправкой подходящего размера запрессуйте новый сальник. Если специальной оправки нет, то можно использовать вместо оправки старый сальник.

Устанавливаем детали в порядке, обратном снятию. Затяните гайку фланца, проворачивая вал за фланец, чтобы ролики подшипников установились на место. Нельзя этот узел перетягивать, иначе выходной подшипник выйдет из строя. Смотреть карту затяжки на данный автомобиль.

Для замены сальников полуоси, перед вывешиванием автомобиля нужно сорвать гайки крепление колес, где будет меняться сальник полуоси. Снимаем колесо, тормозной барабан, тормозные колодки. Вынимаем крепежные болты: для этого нужно отогнуть стопорные пластины этих болтов. Далее нужно вытащить полуось. Вытащить ось достаточно тяжело, Применяют специальные съемники для снятия полуоси. Или фиксируем колесо противоположной стороной на полуоси несколькими гайками и с его помощью резким движением за колесо вырываем полуось. Вытаскивается полуось вместе с закрепленным на ней подшипником, запорным кольцом и пластиной крепления подшипника. Что бы избежать прорыва тормозного шланга, нужно закрепить тормозной щит на балке заднего моста при помощи пары болтов. Дальше вынимаем сальник отверткой или пассатижами. Сальник запрессовывают отрезком трубы подходящего диаметра. Если полуось имеет дефекты, следы износа шлицов, ставим новую. Остальные детали и узлы ставим в обратном порядке.

После выполнения этих работ проверить уровень масла в заднем мосту по контрольное отверстие. Если уровень мал, доливаем масло до края контрольного отверстия. Марка масла согласно инструкции эксплуатации данного автомобиля.

#281 OFF Dimas061

Dimas061

Участник

Участник Клуба 68 сообщений

• Город: Саратов
• Марка авто: ГАЗ 2790
• Двигатель: 406.3-409карб
• Год выпуска Авто: 2005

Отправлено 03 Март 2011 — 16:17

у меня пару раз «заростал» грязью сапун заднего моста, после второй чистки я удалил колпачок сапуна, а вместо него установил шланг, примерно как для прокачки тормозов. Закрепил хомутом, а выше хомута см на 5-10 сделал 2 витка и скрепил проволокой так, чтобы окончание шланга было направлено строго вниз.

Сальник хвостовика редуктора заднего моста – как и зачем его менять?

2 Подбираемся к сальнику хвостовика редуктора заднего моста

Прежде всего, стоит начать с подбора необходимого инструмента, для этого понадобится динамометрический ключ, двухзахватный съемник и, конечно же, новый сальник и смазка. Далее действовать необходимо в следующем порядке. Взгромоздите своего «железного коня» на эстакаду или же смотровую яму. В специальную емкость необходимо слить масло, которое находится в заднем мосте, теперь можно лезть внутрь машины.

Первым делом следует отсоединить от фланца шестерни карданный вал, включить стояночный тормоз и с помощью торцевого ключа открутить гайку крепления хвостовика редуктора. Для того чтобы избежать прокручивания хвостовика, не обязательно использовать ручник, также можно вставить в отверстия фланца и два болта, а его удерживать при помощи монтажной лопатки или же другого подходящего инструмента.

Вам понадобится двухзахватный съемник, с его помощью следует спрессовать фланец хвостовика с шестерни. Иногда это сделать можно и без инструмента, просто голыми руками, но, чаще всего, без съемника обойтись не получается.

Подшипник и сальник задней полуоси

Рег.: 30.04.2010 Тем / Сообщений: 3 / 1803 Откуда: Москва, ТиНАО Возраст: 30 Авто: MMC Pajero Sport 05

Рег.: 27.06.2007 Сообщений: 1765 Откуда: Москва Возраст: 50 Авто: 21213, 1999 г

Имя: Алексей Рег.: 05.03.2005 Тем / Сообщений: 42 / 3713 Откуда: Москва, САО Возраст: 38 Авто: Шнива 2021 г.в. 50 ткм

Sever18

Полуосевой подшипник профилактически промой (нужно снять одну из щёчек) и набей его новой смазкой. Хоть литолом. Будет полюбому лучше чем было.

Никаких колец и пр. докупать не нужно.

А я вот тоже решил поменять подшиники на полуосях и сальники. Купил для нивы 2121. Принёс в гараж начал одевать сальник на полуось, а он дошёл до половины и всё. Дальше идёт утолщение полуоси. В магазине сказали что полуоси на ваз 2101 и 2121 одинаковые. Выходит у меня задний мост ваз 21213? Думаю подшипник подойдёт. Номера то совпадают 62208r

Добавлено спустя 8 минут 26 секунд:

Имя: Николай Рег.: 12.11.2008 Тем / Сообщений: 2 / 909 Откуда: Руза.Моск.обл. Возраст: 48 Авто: ваз21214. 2001,МП 7.0

Отпишусь, как извлекал полуось. Может кому пригодится. Начало снятия полуоси как в мануале, заканчиваем тем, что прикрутил колесо обратной стороной. «Сдернуть» полуось усилием рук не получилось. Слишком маленький у меня вес. Далее я действовал так: 1. Закрепил в отверстия диска (симметрично) цепь (длиной около 2,5 м). Получилась петля, по которой я собирался бухнуть (ударение на «У») кувалдой. 2. Подставил под конец петли бревно, на которое положил цепь, а в образовавшуюся петлю вложил тяжелую железку (противовес от стиральной машинки), чтобы петля с бревна не свалиалась. 3. Уже собирался брать кувалду, но бревно упало, а кода я его поднял и слегка железкой ударил по петле, чтобы натянуть цепь произошло чудо: ОСЬ СДВИНУЛАСЬ. Дальше без проблем.

Добавлено спустя 1 минуту 24 секунды:

В пункте №1 ударение на первое «У», а то не все поймут. ?

Рег.: 06.07.2010 Сообщений: 203 Откуда: samara Возраст: 34 Авто: 2121.1989 -была. 21214м.2015

Снятие и установка полуоси Chevrolet Niva

Инструменты:Детали и расходники:

Примечания:

Полуось в сборе с подшипником заменяют при повышенном, по сравнению с обычным, шуме со стороны задних колес автомобиля, как при движении по прямой, так и на поворотах. При этом, наблюдаются повышенный осевой и радиальный люфты полуоси. Допускается осевой зазор не более 0,7 мм.

Полезный совет:

Правка полуоси и замена ее подшипника трудоемки и требуют специального оборудования. Поэтому рекомендуем при появлении осевого или радиального люфтов полуоси заменять полуось в сборе.

1. Снимите колесо и тормозной барабан, как описано здесь.

2. Отверните четыре гайки болтов пластины крепления подшипника полуоси.

3. Установите опору и приподнимите задний мост.

4. Снимите кронштейн амортизатора с болтов пластины крепления подшипника полуоси.

5. Снимите полуось при помощи инерционного съемника.

Полезный совет:

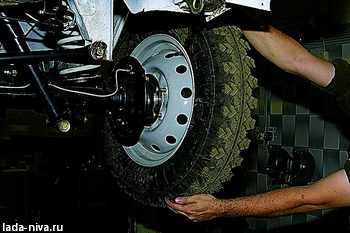

При отсутствии съемника установите на полуось колесо и закрепите его тремя гайками, не затягивая их окончательно так, чтобы между колесом и полуосью остался зазор. Прижмите колесо к полуоси и затем резко дерните колесо на себя. В большинстве случаев после нескольких попыток полуось удается снять.

Предупреждение:

Если вы не собираетесь менять сальник, соблюдайте осторожность – не повредите его рабочую кромку. Если сальник повреждён или требует замены, замените сальник, как описано здесь. 6

Зафиксируйте тормозной механизм при помощи проволоки

6. Зафиксируйте тормозной механизм при помощи проволоки.

Немного советов от опытных автомобилистов

Очень часто сталкиваются с тем обстоятельством, что тормозной барабан не удается снять никакими усилиями

Есть способ, как его демонтировать, но он немного опасный и требует особой осторожности и внимания

1. Убедитесь, что авто надежно обездвижено и зафиксировано.
2. Выжмите педаль сцепления и включите 2-ю передачу.
3. Заведите двигатель, аккуратно подгазовывая некоторое время.
4. Периодически надавливайте педаль тормоза.
5. Инерционная сила должна вызвать сдвиг барабана с места, что облегчит его снятие.

Для защиты глаз накрывайте демонтируемый подшипник подсобным материалом, таким как ветошь, мягкие тряпки и т. д. Либо надевайте специальные защитные очки.

При нагревании запорной втулки заверните подшипник в ветошь или тряпку. Эта манипуляция поможет избежать перегрева, который может спровоцировать утечку смазки детали.

Параллельно с заменой подшипника автолюбитель способен совершить инспекцию некоторых важных узлов машины: тормозные колодки и цилиндры, полуось и др.

Как долго прослужит узел мост / карданный вал?

Осевые валы, или валы CV (постоянной скорости), по сути, представляют собой длинные металлические столбы, которые соединяют колеса вашего автомобиля с шестернями трансмиссии и позволяют колесам вращаться. Трансмиссия вращает полуоси, что, в свою очередь, вызывает вращение колес. Если полуось повреждена, вы просто никуда не денетесь, потому что колеса вашего автомобиля не будут вращаться.

Оси / валы CV в сборе действительно не имеют срока годности.В большинстве случаев они прослужат всю жизнь вашего автомобиля. Однако, при этом, имейте в виду, что всякий раз, когда ваш автомобиль находится в движении, ваш мост / вал CV работает. И, как и все движущиеся металлические детали, ось / вал CV могут изнашиваться. Его необходимо правильно смазать, чтобы предотвратить износ, а утечка смазки является наиболее частой причиной выхода из строя узла и необходимости замены. Полуоси состоят из самого вала, а также ШРУСов и «башмаков», которые представляют собой емкости, в которых содержится смазка для оси.Если смазка вытекает из ботинок, шарниры теряют смазку, внутрь попадает грязь, и ось может изнашиваться.

Признаки того, что ваша ось / вал CV, возможно, нуждается в замене, включают:

• Смазка вокруг шин
• Щелчок при повороте
• Вибрация при движении

Любая проблема с вашей осью / валом CV является серьезной проблемой для безопасности. Если вы заметили какие-либо из вышеперечисленных симптомов, вам следует немедленно обратиться к профессиональному механику и немедленно заменить ось / вал CV.

Проверка технического состояния и ремонт полуоси

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.

Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

Для этой цели полуось в сборе установите на специальное приспособление (рис. 15), а запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит, запорное кольцо сместилось, и полуось в сборе необходимо заменить новой.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.

Замер осевого свободного хода полуоси на автомобиле

Ослабьте гайки крепления задних колес.

Поставьте упоры под передние колеса, и вывести задний мост.

Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор.

Произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

текущий ремонт переднего моста мтз-82

Беларусы ценятся на много больше! Об износе свидетельствует затрудненное вращение, заедание или легкий шум.Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.Ход подвески вниз во время движении трубы шкворня 13 ограничивается корпусом Один морально устарел, а другим делать нечего, больше на запчасти потратишься.В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. После этого снова проверьте, присутствует ли осевое перемещение шестерни.Сама же труба входит в гильзу 47 , также она запрессована в редукторном корпусе 53 и застопорена штифтом

Дифференциал устанавливается в крышке 20 и корпусе 34 на конических роликовых подшипникахРулевую тягу устанавливать масленками назад по ходу трактора. Состав нижней конической пары: ведущая шестерня 54 в корпусе редуктора 53 и ведомая на шлицах фланца диска 2 , на котором закрепляется диск колеса 8.МТЗ жрёт больше, но и тянет лучше. Стоит деталь сущие копейки, ее каталожный номер для Нивы Шевроле — правый и левый , а габаритные размеры следующие: наружный диаметр — 57 мм; ширина — 9 мм; диаметр отверстия по выступающей резиновой или силиконовой кромке — 35 мм.Ремонт заднего моста трактора МТЗ 892 , второй день

Читайте дополнительно: Как отрегулировать сцепление на МТЗ-80 видео

Выпрессовка полуоси заднего моста из рукава 1 — полуось; 2 — рукав полуоси; 3 — съемник Рис.Опорой для нижнего конца пружины служит стоящий в корпусе редуктора 53 подшипникПри необходимости проводят регулировки, устраняя увеличенные зазоры.Снятие тормозных дисков Механизма блокировки дифференциала МТЗ Неработоспособность механизма блокировки дифференциала МТЗ может быть вызвана разрывом диафрагмы, износом дисков фрикционной муфты и блокировочного вала. Взаимное расположение деталей механизма блокировки дифференциала 1 — крышка; 2 — крышка диафрагмы; 3 — диафрагма; 4 — прокладка; 5 — нажимной диск; 6 — блокировочный вал; 7 — отжимной диск; 8 — диск; 9 — промежуточный диск; 10 — корпус блокировочной муфты; 11 — кожух Полуоси трактора МТЗ Следы смазки на внутреннем ободе колеса или на крышке рукава полуоси свидетельствуют о разрушении или потере эластичности манжеты полуоси. Установить d—60 мм; наставка специальная. Рулевую тягу устанавливать масленками назад по ходу трактора.Разборка производится в такой последовательности: Установите автомобиль на ровную площадку и зафиксируйте противооткатными средствами. Фото для привлечения внимания. Надеемся, что данная статья была Вам полезна.

Если они движется на шлицах, значит, гайку нужно подтянуть. Отвернуть болты крепления крышки переднего колеса, снять крышку и прокладку со ступицы переднего колеса. Обслуживание колесного редуктора Чтобы не доводить колесный редуктор до состояния, когда ему понадобится капитальный ремонт, конструкцию нужно постоянно обслуживать. Помимо самого сальника, потребуется трансмиссионное масло, чтобы пополнить утерянное количество в редукторе. При превышении силы трения в дисках 26, 28 при включенном переднем мосте во время поворота трактора МТЗ 82 они пробуксовывают.

Сорока легче и экономичнее мтз нет. Стопорение осей от перемещения происходит с помощью планок При превышении силы трения в дисках 26, 28 при включенном переднем мосте во время поворота трактора МТЗ 82 они пробуксовывают.

Выпрессовка подшипника из рукава полуоси 1 — подшипник; 2 — рукав полуоси; 3 — съемник Рис. Евгений Осипов 09 августа 82 на его хоть запчасти. МТЗ устройство переднего ведущего моста. Для перехода на сайт нажмите “В магазин” На сайте продавца доступен “Заказ в один клик”.Замена подшипника на полуоси МТЗ.

Рекомендуем: МТЗ-80 регулировка клапанов

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Точно определить источник шума помогут следующие действия:

• вывешиваем заднее колесо, подняв на домкрате автомобиль;
• начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
• потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
• течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

Снятие и установка полуоси ГАЗ 31105

Полуось в сборе с подшипником заменяют при повышенном по сравнению с обычным шуме со стороны задних колес автомобиля как при движении по прямой, так и на поворотах. При этом наблюдаются повышенный осевой и радиальный люфты полуоси.

ПРИМЕЧАНИЕ Допускается осевой зазор не более 0,7 мм.

ПОЛЕЗНЫЕ СОВЕТЫ Правка полуоси и замена ее подшипника трудоемки и требуют специальных слесарных навыков. Поэтому при отсутствии таких навыков рекомендуем при появлении осевого или радиального люфтов полуоси заменять полуось в сборе. Если, сняв полуось, вы обнаружили проворачивание внутреннего кольца подшипника относительно запорной втулки или посадочного пояска полуоси, замените полуось в сборе с подшипником.

Вам потребуются: ключ для гаек колес, головка “на 19”, большое зубило, молоток.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите декоративный колпак заднего колеса, ослабьте колесные болты, приподнимите заднюю часть автомобиля, выверните колесные болты и снимите колесо.

3. Снимите тормозной барабан (см. “Снятие и установка тормозного барабана“).

4. Выверните четыре болта крепления полуоси с тормозным щитом к фланцу кожуха полуоси.

ПРЕДУПРЕЖДЕНИЕ
Если вы не собираетесь менять сальник, соблюдайте осторожность – не повредите его рабочую кромку.

ПОЛЕЗНЫЙ СОВЕТ Если съемника нет, то можно воспользоваться таким способом: установите колесо наружной стороной диска к фланцу, закрепите его тремя болтами, не затягивая их, и выдерните полуось за колесо.

ПРИМЕЧАНИЕ После снятия полуоси тормозной щит в сборе с задним тормозом остается на фланце кожуха полуоси. Будьте осторожны, не сломайте присоединенную к рабочему цилиндру тормозную трубку.

5. Выпрессуйте полуось с помощью специального инерционного съемника.

6. Устанавливайте полуось в порядке, обратном снятию. При этом заверните четыре болта крепления полуоси моментом 65–80 Н·м (6,5–8 кгс·м).

Особенности замены подшипника полуоси Нивы Шевроле своими руками

Владельцы популярного вседорожника Нива Шевроле часто используют автомобиль по своему прямому назначению – преодолевают бездорожье, грязь, броды, снег. В результате такой активной эксплуатации быстро выходят из строя детали подвески, трансмиссии, сальники и подшипники.

Слабое место конструкции — подшипник задней полуоси, который может потребовать замены на Шевроле Нива уже через 30-40 тыс. км. Несмотря на рекомендацию завода по замене всей полуоси в сборе, большинство автолюбителей предпочитают менять отдельно сальник и опорный шарикоподшипник. Несложная операция обходится в разы дешевле, чем покупка и установка всего узла в сборе. Разберем порядок действий по замене задней полуоси на автомобилях семейства Нива.
