Замена подшипника полуоси ваз 2107

Признаки повреждения подшипника

Первичным маркером появления проблемы на ступичный подшипник нива – характерный звук, шум, который тяжело отличить от звука езды по асфальту. Поэтому нужно внимательно проверять состояние колеса на характерные признаки:

• колесо нагрелось и отсутствует запах колодок;
• сильные вибрации в рулевой колонке и кузове от передних колес;
• увод авто в сторону на больших скоростях от прямого курса;
• тяжелый контроль руля на бездорожье;
• хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную).

Даже один из этих признаков – причина к замене подшипника передней ступицы Нивы 21214. Полное разрушение элемента на скорости очень часто провоцирует переворачивание авто. Это происходит из-за короткой базы моделей 21213, 21214 и особенностей подвески.

Без специального стенда диагностировать проблему переднего подшипника вполне реально. Вывешенное на домкрате колесо нужно взять с двух сторон и покачать. Сломанная деталь даст значительный люфт. Также будут слышны звуки перекатывания и треск. Это однозначная причина замена ступичного подшипника в Ниве 21214 и 21213.

Что такое полуоси Ваз 2107, и как их заменить

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо.

Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

Конструкция полуоси

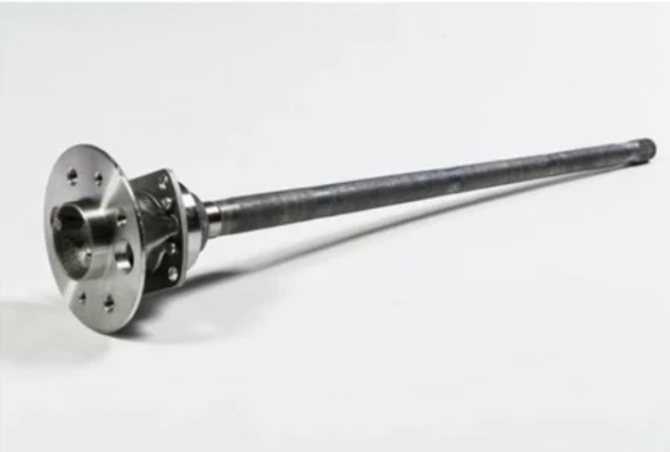

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

• стопорное кольцо;
• сальник (манжета);
• подшипник.

Полуось ВАЗ 2107 подлежит замене в следующих случаях:

• Полуоси меняются в том случае, если повредилась резьба на ней (см. фото справа): болты, которые крепят колесо, не могут затянуться, прокручиваются. Другим концом полуось вставляется в редуктор заднего моста (см. фото слева), на другом конце есть шлицы (они указаны стрелкой), если они слижутся, то полуось вообще перестанет вращаться, так как не будет входить в зацепление с шестерёнками. Тогда одно колесо будет стоять на месте, а другое – крутиться.
• Есть ещё один случай, при котором полуось подлежит замене, – это износ подшипника или слезание стопорного кольца. Если кольцо слезло со своего посадочного места, то у заднего колеса будет люфт (при по раскачивании легко понять, есть этот люфт или нет). Если проблема с подшипником, то появится шум у одного из задних колес (люфт тоже может присутствовать).

Диагностика полуоси

Когда полуось будет снята, нужно проверить, нуждается ли она в замене.

Первым делом проверяется резьба и шлицевая часть на полуоси. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо, двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет крутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены.

Теперь стопорное кольцо, благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток. Если барабан не поддается, его нужно сбить при помощи молотка и проставки
При помощи ключа на 17 (лучше торцевого) открутить гайки (4 шт) крепления полуоси. Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.

Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Проверка технического состояния и ремонт полуоси

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.

Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

Для этой цели полуось в сборе установите на специальное приспособление (рис. 15), а запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит, запорное кольцо сместилось, и полуось в сборе необходимо заменить новой.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.

Замер осевого свободного хода полуоси на автомобиле

Ослабьте гайки крепления задних колес.

Поставьте упоры под передние колеса, и вывести задний мост.

Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор.

Произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

Выбор подшипника для замены

Подшипник на ваз – цельное изделие и ремонту в случае полного износа не подлежит. Даже если попытаться смазать его, то его все равно надолго не хватит. В процессе эксплуатации автомобиля он разрушится.

Так как подшипники российского производства полностью соответствуют нормативной документации и изготавливаются по ГОСТ, то предпочтение при покупке следует отдавать именно им. Российские подшипники в полной мере предназначены для движения автомобиля по российским дорогам, поэтому и ресурс их износа будет более оптимальным для владельца.

Подшипники производятся на заводах Вологды и Самары. Средняя стоимость одной единицы составляет около 250 рублей. Не стоит забывать, что напряду с подшипником необходимо приобрести также и запорное кольцо, и сальник. Их стоимость варьируется 220 рублей и 25 рублей соответственно.

Опытные автолюбители советуют менять сразу лба подшипника, так как у них примерно одинаковый ресурс пробега и если один вышел из строя, то скорее всего через несколько дней выйдет из строя и второй.

Полуоси ВАЗ 2107

Снятие и установка

Снимите колесо и тормозной барабан.

Отвернув гайки крепления щита тормоза к балке моста, съемником 67.7801.9516, придерживая тормозной щит, извлеките полуось вместе с маслоотражателем, пластиной крепления подшипника и запорным кольцом подшипника.

При необходимости замены выньте сальник из фланца балки.

Установку полуоси проводите в последовательности, обратной снятию, соблюдая осторожность, чтобы не повредить рабочую кромку сальника. Перед установкой тормозного барабана смажьте посадочный поясок полуоси графитовой смазкой или смазкой ЛСЦ-15. После установки проверьте работу полуосей в дорожных условиях

После установки проверьте работу полуосей в дорожных условиях.

Проверка технического состояния

Проверьте техническое состояние деталей, входящих в комплект полуоси, и удостоверьтесь в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили никакого смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм. Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений. Незначительный изгиб стержня полуоси устраняйте правкой. После правки стержня полуоси биение торца фланца, замеренное в центрах, не должно превышать 0,05 мм. Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Полукольцами приспособления А.74108/R охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

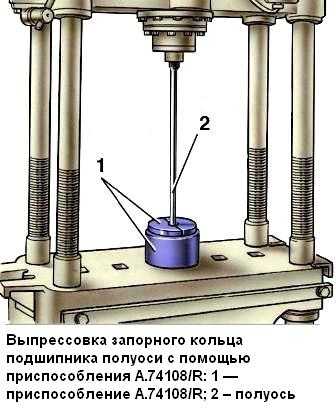

Рис. 4–59. Выпрессовка запорного кольца подшипника полуоси с помощью приспособления А.74108/R: 1 — приспособление А.74108/R; 2 – полуось

Поставьте под пресс полуось (

Рис. 4–60. Запрессовка запорного кольца подшипника полуоси: 1 — оправка А.74107/2R; 2 — запорное кольцо подшипника; 3 — пластина крепления подшипника и маслоотражатель в сборе с прокладкой; 4 — опорное кольцо А.74107/1R; 5 — полуось; 6 — подшипник; 7 — обойма А.74107/4R

Поставьте вертикально полуось, опирая ее фланцем на кольцо 4 (

Рис. 4–61. Поверка усилия, с которым выпрессовывается запорное кольцо подшипника полуоси, с помощью приспособления А.95601/R и динамометрического ключа: 1 — индикатор; 2 — полуось; 3 — приспо-собление А.95601/R; 4 — динамометрический ключ; 5 — шарикоподшипник; 6 – запорное кольцо подшипника

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19600 Н (2000 кгс). Для этой цели полуось в сборе установите на приспособление А.95601/R (

Рис. 4–62. Замер осевого люфта полуоси со снятым колесом и тормозным барабаном: 1 — индикатор; 2 — приспособление 02.7834.9504

— приверните к полуоси приспособление 02.7834.9504 (рис. 4–62);

— пропустите через одно из двух больших отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор;

— произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

Замер свободного хода полуоси без снятия колеса и тормозного барабана производите, как описано выше, с учетом следующих особенностей:

— приспособление 02.7834.9504 закрепите, используя одно из отверстий под болты крепления колеса;

— ножку удлинителя индикатора 1 пропустите через другое отверстие под болт крепления колеса;

— усилие, прикладываемое к колесу вдоль оси заднего моста, должно быть около 98 Н (10 кгс), свободный ход полуоси до 0,7 мм.

Видео про «Полуоси» для ВАЗ 2107

Замена задней полуоси на ВАЗ 2101, 2103, 2104, 2105, 2106 и 2107

Замена подшипника и сальника полуоси ВАЗ классика

Полуось, обзор поломок и неисправностей.

Демонтаж старого подшипника

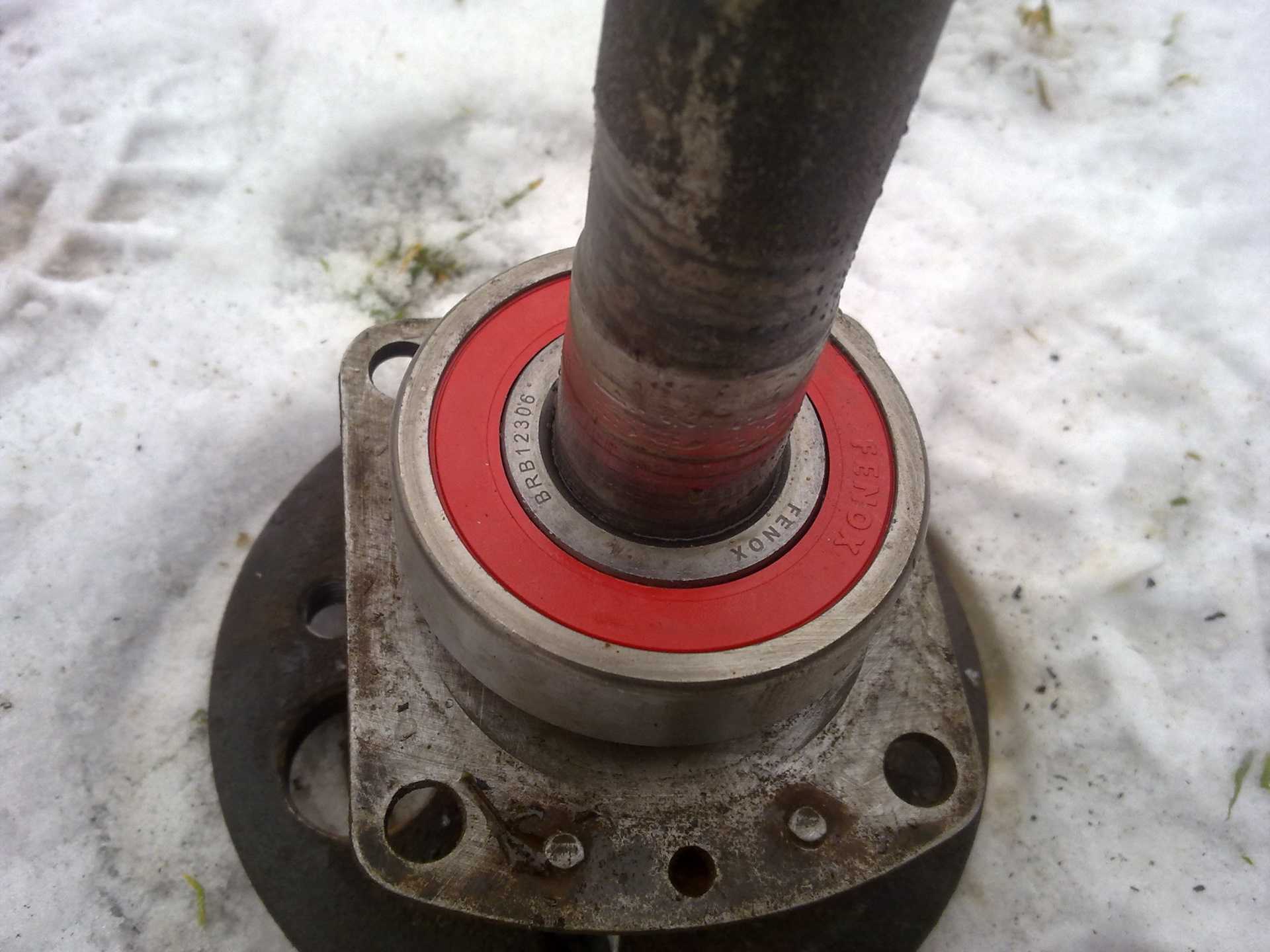

Чтобы поменять старый подшипник на новый, нужно его снять с полуоси. Как это сделать? Берут зубило и молоток, с помощью которых удаляется запорное кольцо. Манипуляции проводят на наковальне, так легче создать жесткость удара. Если таким образом удалить запорник не удалось, можно аккуратно срезать его часть диском с помощью шлифмашины. Полуось размещают на наковальне таким образом, чтобы ее фланец не касался стальной поверхности.

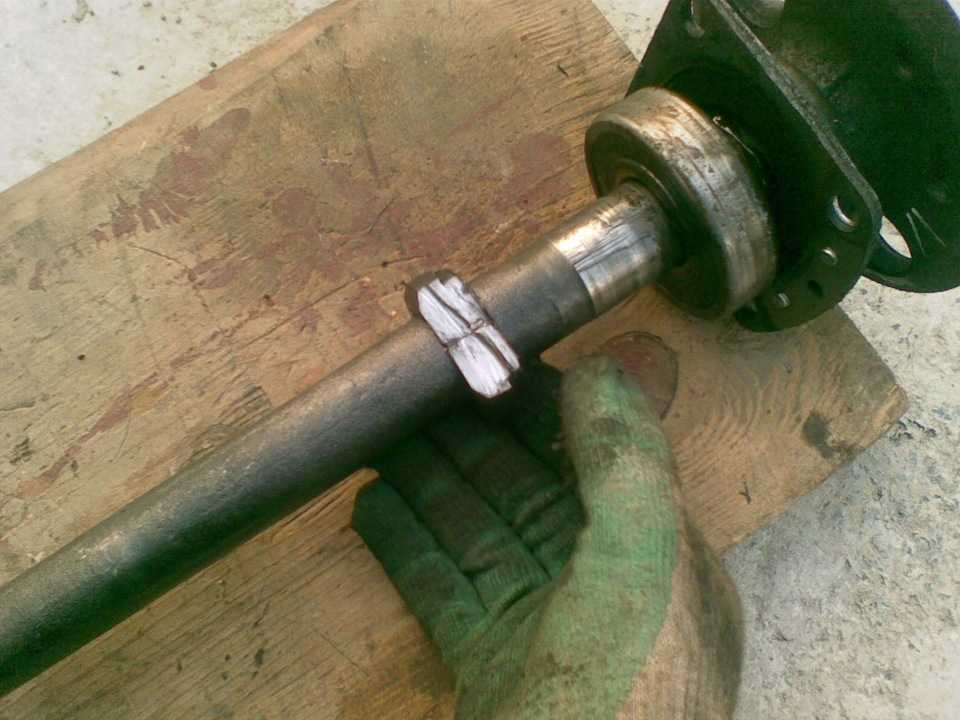

Извлекают непригодный подшипник с помощью зубила и молотка. Для начала сбивают обойму, выбивают сепаратор и извлекают втулку. Если сделать это не удается, придется срезать все болгаркой. Перед монтажом новой детали нужно тщательно очистить «операционное поле» от остатков грязи, пыли и пр. Следует проверить, чтобы посадочная площадка не имела деформаций или повреждений.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипника

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Сборка полуоси

1. Поставьте вертикально полуось, опирая ее фланцем на кольцо 4 приспособления (А.74107/1R) (см. рис. 1. Запрессовка запорного кольца подшипника полуоси).

2. Установите на полуось, предварительно соединенные между собой двумя винтами, маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

3. Вставьте новое запорное кольцо в специальную обойму 7, поставьте в печь и подогрейте кольцо, приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось, его температура была 220–240°.

4. Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе, усилием не выше 58,8 КН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

5. Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 КН (2000 кгс).

Для этой цели, полуось в сборе установите на приспособление А.95601/R (см. рис. 2. Проверка усилия, с которым выпрессовывается запорное кольцо подшипника полуоси, с помощью приспособления А.95601/R и динамометрического ключа) и запорное кольцо зажмите в специальных тисках.

6. Приставьте ножку индикатора, с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавая динамометрическим ключом момент затягивания 78,4–83,3 Нм (8–8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

7. После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцо и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит запорное кольцо сместилось и полуось в сборе необходимо заменить новой.

Замена подшипника на снятом валу

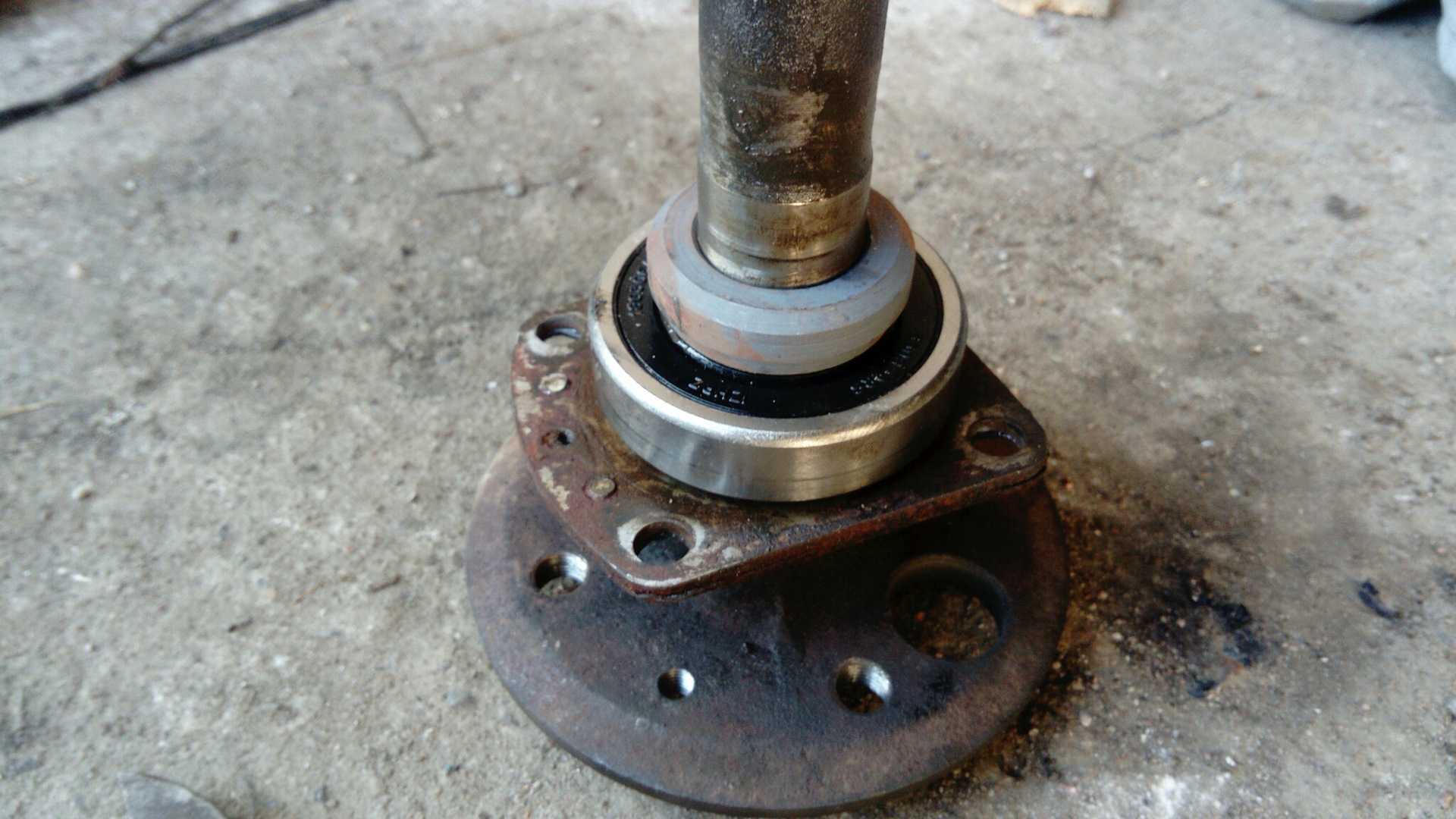

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

1. Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
2. Очищаем посадочное место от остатков смазки, ржавчины и грязи.
3. Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.

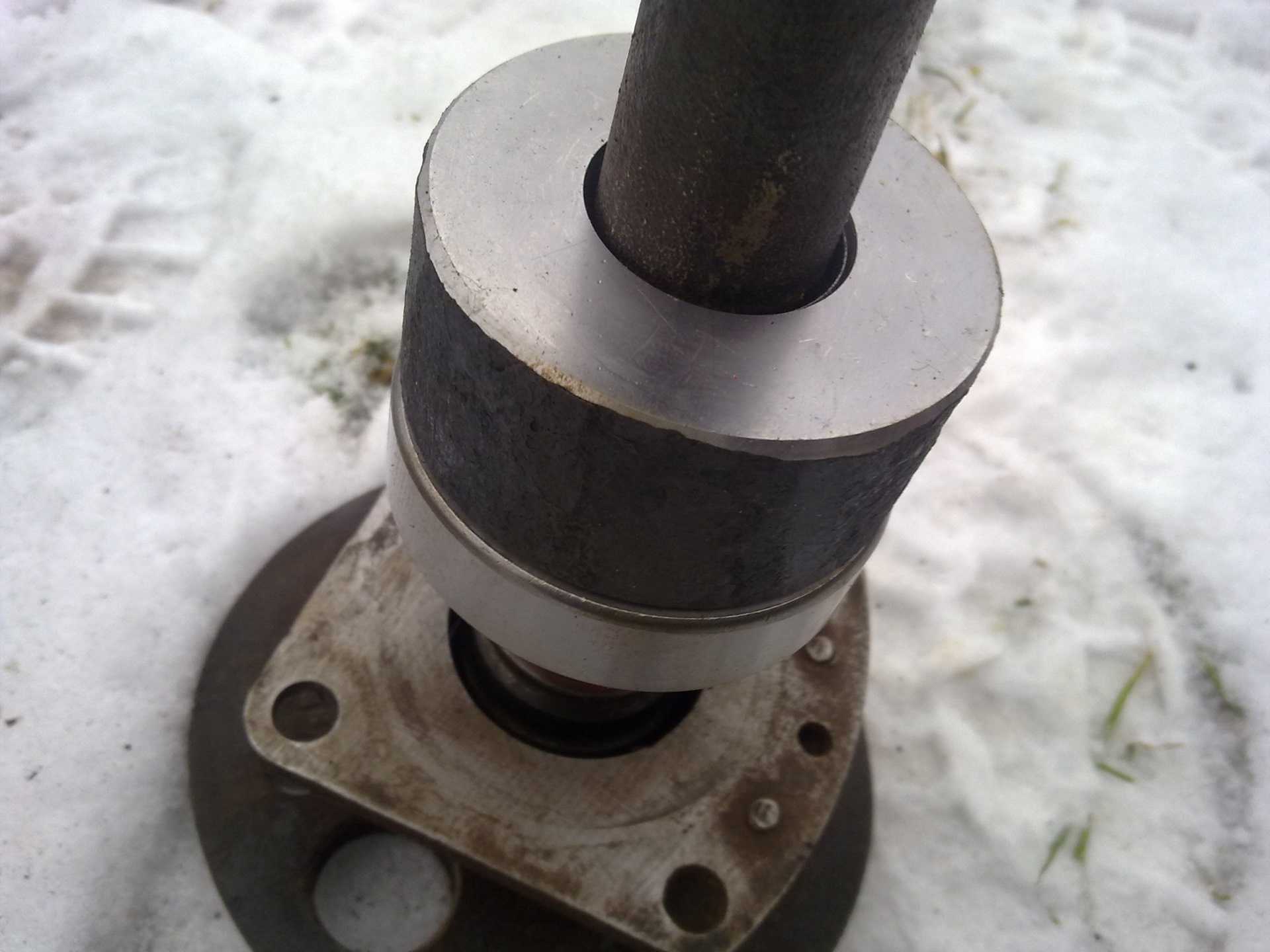

4. Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
5. Даем деталям остыть, проверяем легкость вращения.
6. Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Совет! На заводе не всегда закладывают смазку в подшипник, поэтому перед запрессовкой проверьте наличие смазки или заложите новую (Литол, другая пластичная смазка).

Заменять подшипник задней полуоси Шевроле Нива по силам автовладельцам с минимальными навыками авторемонта. Эти операции не потребуют специальных инструментов, замену можно производить на подходящей ровной площадке около гаража. Таким образом вы не только сэкономите на услугах сервиса, но и будете уверенным в качестве произведенных работ. Рекомендуется замену подшипника совмещать с прочим работами по обслуживанию заднего моста: ремонт тормозов, подвески, замена текущих сальников.
