Подшипник полуоси

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

• Вывесить и открутить колесо; Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Замена пыльника ШРУСа на Форд Фокус 2

Несколько схожа с операцией по замене внутреннего пыльника Рено Логан и процедура замены на Форд Фокус 2, но есть определенные нюансы.

Итак, на Форд Фокус 2 тоже вначале откручивается крепление ступицы к валу, но здесь уже используется болт. Затем снимается колесо.

Далее нужно отсоединить все элементы подвески от ступицы и снять ее с вала.

Далее переходим к внутренней части.

У Форд Фокус 2 внутренний ШРУС из КПП вытаскивается полностью. Для этого между корпусом коробки и ШРУСом загоняется плоская отвертка и движениями отверткой от корпуса КПП постепенно вытаскивается вал из посадочного места.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое стапеля и как они используются при капитальном ремонт автомобиля

Придется приложить усилие, поскольку на его конце установлено стопорное кольцо, которое нужно будет вывести из канавки и уже после этого работы производятся на снятом приводе.

Снимаются хомуты крепления пыльника, и вал вместе с трипоидом извлекается из обоймы.

Далее снимается стопорное кольцо и съемником стягивается трипоид.

Все элементы ШРУСа промываются, на вал одевается новый пыльник, ставиться на место трипоид и стопорное кольцо.

В дальнейшем на все элементы наносится смазка.

В пыльник она тоже закладывается. Далее он надевается на обойму ШРУСа и затягивается хомутами.

Вал забивается в КПП, поскольку опять же легкой установке его на место будет препятствовать стопорное кольцо.

Далее ставиться ступица, к ней подсоединяется подвеска, устанавливается колесо, а после уже затягивается болт крепления ступицы к валу.

Разборка полуоси

Для доступа к внутреннему шрусу необходимо провести следующие операции по разборке:

1. Снять хомуты пыльников «гранат» и вынуть пыльник внутреннего шруса.
2. Сбить ШРУС с приводного вала.
3. Что бы снять внутренности шарнира, нужно снять стопорное кольцо его обоймы.

Если при снятии внутреннего ШРУСа в пыльнике были обнаружена стружка, а на шарнире есть какие либо повреждения, то замена внутренней гранаты просто необходима.

Перед тем, как одевать пыльник на новый внутренний

ШРУС, необходимо его заполнить специальной смазкой ШРУС -4 (количество 150 см). Замена наружного и внутреннего шруса на ваз 2110, ваз. Для того, что бы в гранате было достаточно смазки, рекомендуется набить смазки под пыльник.

Пошаговая инструкция «Как заменить подшипник полуоси на Ниве Шевроле»

Замена подшипника полуоси Шевроле Нива с АБС и без АБС кардинально не отличается. Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.

Совет:

Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. При демонтаже полуоси потребуется приложить не малое усилие, чтобы вытащить её, поэтому закрепляйте авто надежно, устанавливайте упоры.

Демонтаж узла из моста и снятие подшипника

1. С неисправной стороны откручиваем и снимаем заднее колесо.
2. Далее откручиваем болты крепления тормозного барабана, чтобы демонтировать его.

1. Сразу же можно проверить люфт подшипникового узла, перемещая полуось в осевом направлении.
2. Теперь выкручиваем четыре болта крепления полуоси ключом на 17.

1. Перед тем как начать вынимать ось, подставьте упор под задний мост, чтобы он не провисал, иначе будет вытекать трансмиссионное масло из редуктора.

1. На фото показан способ выпрессовки детали. Установите две пластины или широкие ключи под фланец. Начните равномерно закручивать в специальные отверстия два болта (М12 или М10), тем самым усилие будет передаваться на тыльную часть фланца.
2. Постепенно подшипник сойдет с посадки, после чего ось свободно вынется.

Внимание:

После изъятия вала, проверьте состояние уплотнения, при горизонтальном положении моста масло не должно вытекать.

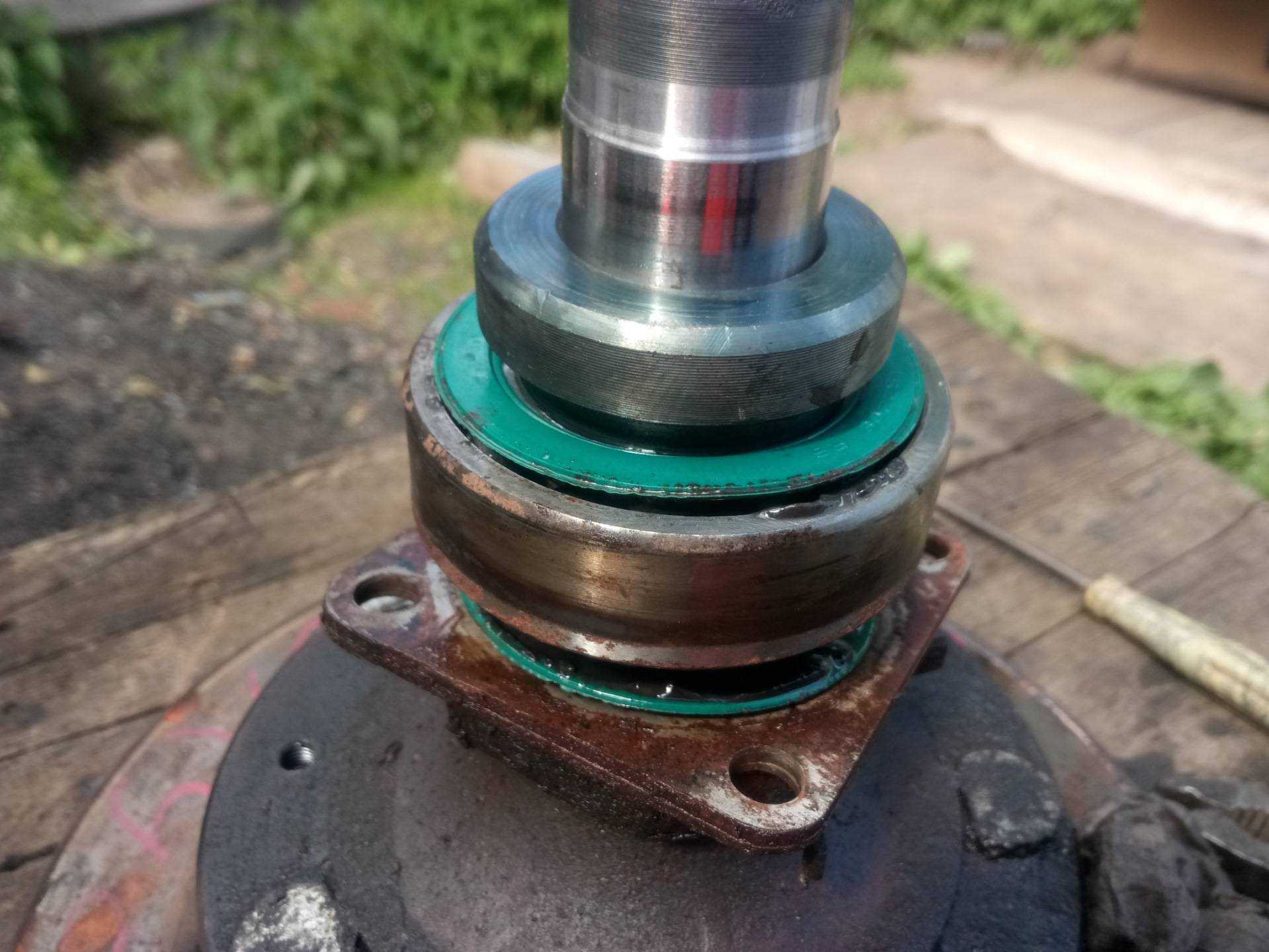

1. Теперь зажимаем ось в тиски, для спрессовки запорной шайбы. Для начала попробуйте демонтировать стопорный элемент зубилом и молотком. В некоторых ситуациях снятие таким способом не возможно из-за прикипания деталей.

1. Если элемент не поддаётся демонтажу, пробуем нагреть и снова сбить его зубилом.
2. Другой способ: разрезаем болгаркой с маленьким диском.

1. Так же можно разрезать, а потом расколоть наружную обойму. Затем двумя молотками выбить шайбу, как показано на фото, после чего снять зубилом внутреннюю обойму шарикоподшипника с сепаратором.

Внимание:

При демонтаже шайбы старайтесь не повредить посадочную поверхность вала.

Съемник для снятия полуоси:

Как снять полуось с прикипевшим подшипником:

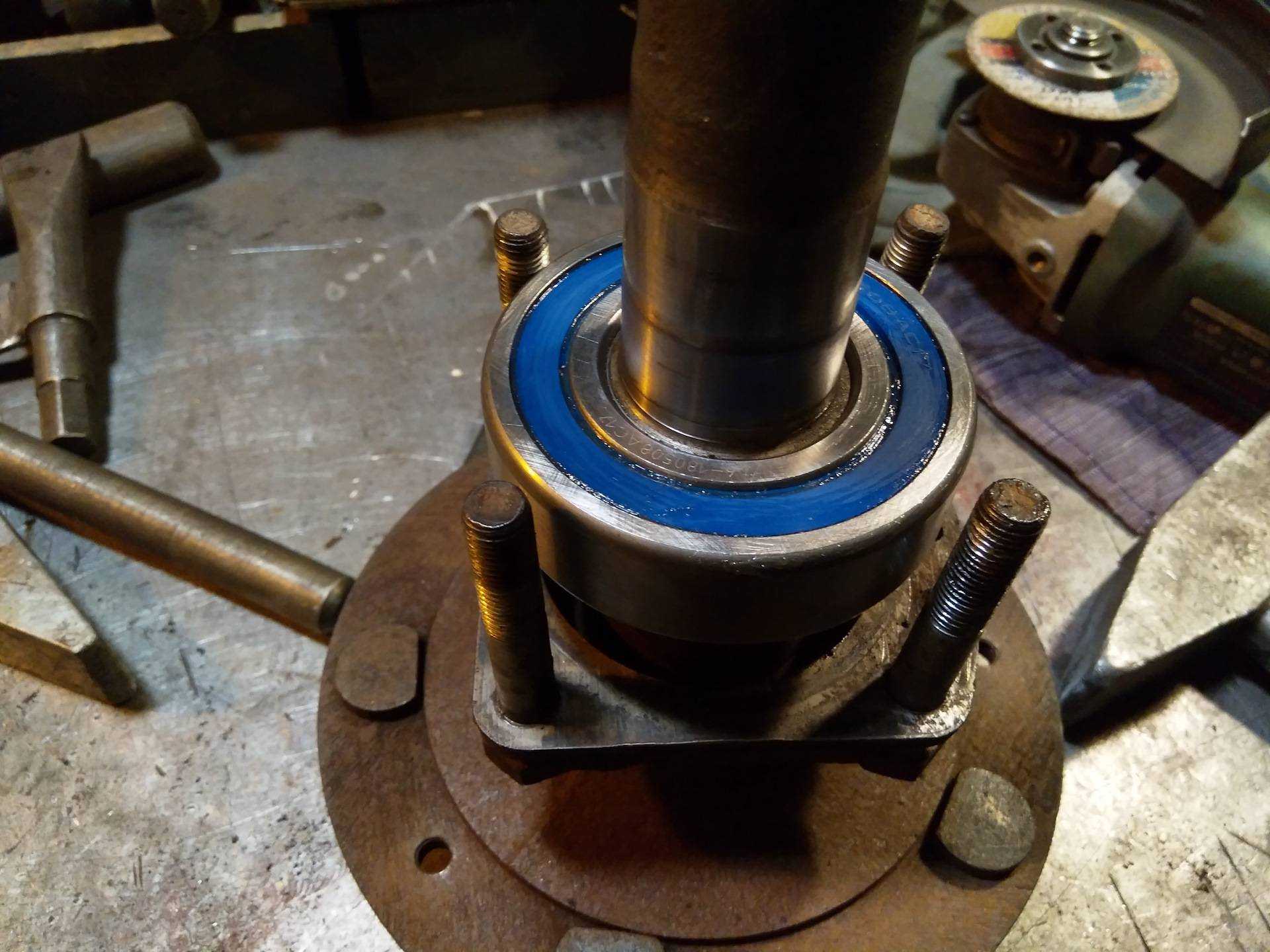

Устанавливаем задний подшипник полуоси Нива Шевроле, сальник и запорную шайбу

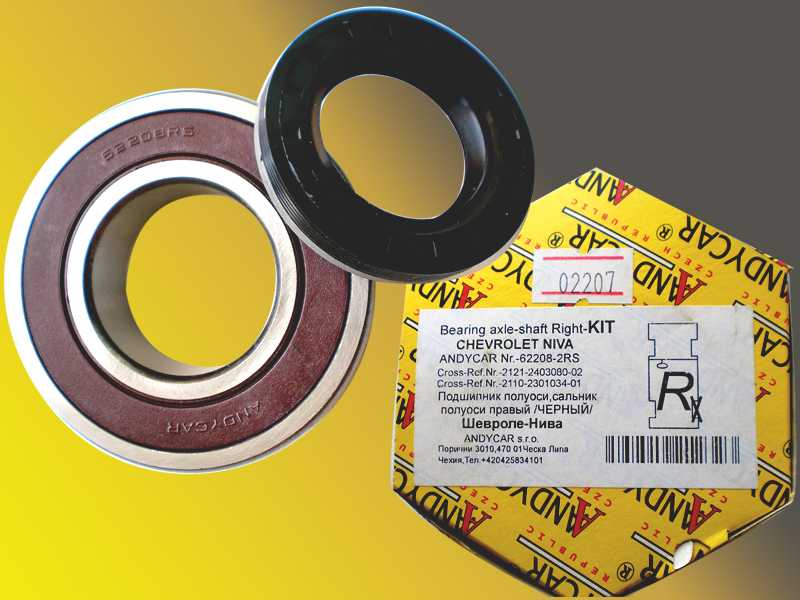

Перед тем как поставить новый подшипник полуоси Нива Шевроле (номер 62208.2RS) проверьте вал на дефекты, уберите грязь с коррозией. Так же следует осмотреть саму ось, на наличие трещин, деформации, коррозии, повреждений. Теперь приступаем к замене.

Совет:

Перед установкой нового заднего подшипника, аккуратно вскройте уплотнение, далее проверьте количество смазки. Желательно добавить 5-10 грамм дополнительно (например Литол).

1. Поставьте изделие на жесткую поверхность (бетон или стальная плита). Сначала наденьте крепление (которое с четырьмя отверстиями), потом наживите подшипник, а сверху наденьте какую либо подходящую по диаметру оправку для запрессовки, чтобы она упиралась в торец внутренней обоймы.
2. Сверху наденьте подобранную ранее трубу. Конструкция представлена на фото. Ударами по торцу трубы начинайте молотком забивать подшипник. Периодически проверяйте положение детали – перекосы не допускаются.

1. Запрессовку производите до соприкосновения торца подшипника с буртиком.
2. Теперь нагреваем стопорный элемент до температуры 220-250 градусов, надеваем на вал и забиваем до упора. Проверяем лёгкость вращения подшипника, затем даём остыть деталям.

1. По необходимости поставьте новый сальник, предварительно убрав лишнее масло.

1. Далее вставляем полуось обратно в мост, поверхность элемента качения желательно смазать маслом для упрощения монтажа.
2. Прикручиваем четыре болта и надеваем тормозной барабан. Замена подшипника полуоси Нива Шевроле завершена, видео-инструкция процесса представлена в конце статьи.

Какие ступицы выбрать для chevrolet niva?

В прошлом месяце пользователи PartReview отдали предпочтение Coram. 27% положительных голосов принадлежит этому производителю.

На втором месте оказались ступицы ЛИДЕР — 18%.

Замыкает тройку фирма Волга АвтоПром с результатом в 0% голосов.

В общем рейтинге ступиц, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

1. Coram еще не удалось собрать достаточное количество отзывов для участия в рейтинге.Добавление отзыва (с указанием вашего авто) поможет этому производителю попасть в рейтинг.





















2. ЛИДЕР пока не удалось набрать необходимое количество отзывов для участия в рейтинге.

3. Волга АвтоПром — 29 место, а оценка PR составила 54. Учитываются данные из 22 отзыва и 68 голосов.

Замена подшипника передней ступицы Нива своими руками

Ступица Нива переднего колеса непривычно отличается от всех остальных моделей «жигулёвской» линейки. Полный привод обязывает вносить конструкционные изменения, ведь передние колёса также обязаны иметь механизм передачи вращения от трансмиссии. Поэтому, прежде чем приступать к ремонту, необходимо изучить устройство узла и освоить алгоритм выполнения ремонтных работ.

Устройство и особенности cтупицы переднего колеса Нива Шевроле

Постоянный или временный полный привод, вождение в экстремальных условиях, а также более жесткая амортизация подвески вынуждают периодически обращаться к такой процедуре, как ремонт подшипников. Ступица является несущей конструкцией, соединяющей колесо и вал. Необходимость передачи вращения усложнила ее строение, но подход к устройству узла подшипников и их конструкции остался прежним.

За вращение ступицы на валу поворотного кулака отвечают два конических (или конусных) роликовых подшипника. Подобное решение встречается во всех ВАЗовских моделях и автомашинах других производителей.

Особенность его заключается в возможности регулирования люфта. Этот узел колеса испытывает значительные нагрузки и, конечно, изнашивается.

В ходе эксплуатации можно заметить, что постепенно увеличивается люфт, то есть появляется осевое колебание колеса.

Если виновником являются подшипники, то люфт устраняется подтягиванием гайки ступицы. Чем сильнее мы затягиваем гайку, тем сильнее наружная и внутренняя обойма подшипника прижимаются друг другу и зажимают ролики.

В итоге гайку закрутить можно до такой степени, что колесо перестанет крутиться. Если её ослабить, то колесо закрутится снова.

Минимально допустимый люфт должен присутствовать, ведь это зазор для теплового расширения деталей.

Подшипник не вечен, и в какой-то момент перестанет отвечать на попытки регулирования осевого люфта. Одна из последних реинкарнаций Нивы в образе Шевроле активно распространяется на авторынке. Облик новый, а проблемы всё те же.

Нива Шевроле — замена подшипника ступицы своими руками

Учитывая, что ступица переднего колеса Нива Шевроле по устройству не отличается от прежних моделей, процесс их ремонта будет выглядеть одинаково.

Прежде чем приступить к ремонту ходовой части автомобиля Нива любой из модификаций, обязательно посетите автомойку, где под хорошим давлением следует вымыть переднюю подвеску. Этот совет касается всех автомобилей, но для внедорожника он наиболее актуален.

Обычного гаражного комплекта инструментов вполне достаточно для начала работ, но ещё пригодится специальное приспособление для выпрессовки пальцев шарниров. Работы выполняются в следующей последовательности:

1. передняя часть автомобиля подвешивается домкратом и фиксируется;
2. снимается колесо, тормозные колодки с суппортом;
3. раскручивается и выпрессовывается палец бобышки поворотного рычага;
4. откручиваются болты крепления шаровых шарниров;
5. откручивается гайка и ступица снимается вместе с шарнирами.

Когда узел оказывается в руках, то подшипники становятся доступными для проверки и ремонта. Независимо от того, будет производиться замена подшипника или нет, сальники меняются обязательно. После того, как внутренняя обойма и ролики подшипников извлечены, они вместе с внешней обоймой в ступице промываются керосином. После промывки можно оценить состояние подшипников.

Отсутствие возможности регулирования люфта подшипников гайкой, появление царапин на роликах и обоймах, перегрев и гул в ступице — это безусловные признаки необходимости покупки новых подшипников.

Для того, чтобы вставить новый подшипник можно использовать старую обойму. Подшипники всегда меняются парой.

Замена подшипников передней ступицы Нива Шевроле — полезные советы

Любители тюнинга автомобилей готовы изменить их устройство до неузнаваемости. Попал в поле зрения народных умельцев и передний ступичный узел Нива Шевроле.

В Интернете на автофорумах можно встретить «профессиональные» предложения заменить подшипник ступичным механизмом с поворотным кулаком от модели 2121, мотивируя такое решение более прочной конструкцией «старушки». Этого делать нельзя!

Поворотный кулак и ступица без проблем станут на место, но правильно отрегулировать развал колёс уже не удастся. Кулаки имеют определённые отличия в размерах и углах наклона оси.

Ещё большей нелепостью звучат призывы приступить к токарной обработке ступицы и вала для установки нерегулируемых подшипников от автомобиля «Ивеко».

Подшипники сами по себе возможно и хороши, но внесение таких изменений в конструкцию ходовой части недопустимо, так как это может стать причиной аварии, а возможно, даже гибели людей.

Замена ступичного подшипника на Ниве. Последовательность действий »

Замена ступичного подшипника на Ниве. Последовательность действий

Как правило, чаще всего дают о себе знать подшипники или карданный вал у заднеприводных моделей. На первых порах ситуация не так критична и водитель смело может переносить неудобства, но со временем чаша переполняется и находиться в салоне просто невыносимо. И потом волей неволей становишься на ремонт и меняешь запчасти.

Замена ступичного подшипника на Ниве немного отличается от своих «сестер», это в связи с полным приводом, так как колеса должны иметь конструкцию для вращения от коробки передач. Желающим проводить ремонт необходимо сразу внимательно ознакомиться с требованиями инструкции по эксплуатации от завода-изготовителя, в противном случае потратите массу времени.

Качество дорог, манера вождения, оригинальность запчастей, это далеко не полный перечень, который прямо или косвенно влияет на срок службы подшипника ступицы. Конструктивно колесо автомобиля и вал оси соединены между собой ступицей.

По форме подшипники напоминают конусы, оттуда и название — конические.

Особенностью является то, что только у автомобиля Нива есть возможность регулировать зазор между подшипником и ступицей. Со временем любой механизм изнашивается, становится тоньше. Чтобы продлить срок эксплуатации, инженеры придумали вот такой способ регулировки.

Помните, слишком сильная затяжка приведет к заклиниванию колеса, слабая – разобьет. Зажимать необходимо динамометром с определенными показаниями.

• Заезжаем на смотровую яму, подъемник или эстакаду;

Снимаем соответствующее колесо левое или правое;

Отвинчивая две гайки снимаем тормозной суппорт и отводим его в сторону чтобы не мешал процессу;

Используя зубило разгибаем стопорную шайбу;

С помощью накидка или отвинчиваем гайку ступицы;

Аналогично проводим действия с задней стопорной гайкой;

Сняв поворотный механизм с крепежных болтов, отводим в сторону для удобства;

После чего отсоединяем тормозные шланги;

Накидным ключом отвинчиваем нижнее и верхнее крепление шаровой опоры;

Изымаем ступицу как целостный модуль.

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

Замена подшипников ступицы переднего колеса Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 17 мм
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 27 мм
• Молоток малый
• Зубило
• Бородок
• Вороток под торцовую насадку 3/4
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток 27 мм
• Домкрат подкатной

Детали и расходники:

• Подшипники ступицы переднего колеса 4шт
• Смазка литол-24
• Керосин
• Ёмкость для промывки деталей

Примечания:

Внешними признаками необходимости снятия подшипников для дефектовки являются: — повышенный шум при вращении колеса; — невозможность регулировкой добиться номинального зазора в подшипниках.

Работу проводим на смотровой канаве или эстакаде.

1. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Полезнй совет:

Работать удобнее на подъемнике

Допускается работа на автомобиле, поднятом домкратом на опоры, с соблюдением необходимых мер предосторожности

2. Отсоединяем суппорт с направляющей колодок, как описано здесь и подвязываем их проволокой к верхнему рычагу.

3. Отворачиваем регулировочную гайку подшипников ступицы, как описано здесь.

4. Вынимаем конусную втулку.

5. Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

6. Аналогично расконтриваем гайку заднего крепления.

7. Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

8. Аналогично отворачиваем гайку переднего крепления.

9. Снимаем стопорную пластину.

10. Сняв рычаг с болтов, отводим его от поворотного кулака.

11. Отсоединяем тормозной шланг от поворотного кулака, как описано здесь.

12. Отсоединяем крепление верхней и нижней шаровых опор от рычагов.

13. Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

14. Разъединяем поворотный кулак и ступицу с тормозным диском.

15. При затруднении в разъединении деталей зажимаем поворотный кулак в тиски и выколоткой из мягкого металла выбиваем ступицу.

16. Теперь можно вынуть болты крепления рычага к поворотному кулаку.

17. Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку и выбиваем шпильку.

18. Отвернув гайку, вынимаем шпильку.

19. Аналогично демонтируем другие четыре шпильки.

20. Разъединяем ступицу и тормозной диск.

21. Зубилом сбиваем грязезащитное кольцо.

22. Ключом «на 10» отворачиваем болт крепления защитного кожуха.

23. Снимаем кожух.

24. Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски. Поддеваем отверткой сальник.

25. Вынимаем сальник.

26. Извлекаем кольцо.

27. Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

28. Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

29. Бородком выбиваем наружное кольцо наружного подшипника.

30. Вынимаем кольцо.

40. Аналогично выбиваем наружное кольцо внутреннего подшипника.

Предупреждения:

Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются.

Дефектные подшипники замените обязательно вместе с наружными кольцами.

Наружный и внутренний подшипники меняйте одновременно.

41. Сборку проводим в обратной последовательности.

42. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

43. Инструментальной головкой подходящего размера или отрезком трубы запрессовываем, наружные кольца подшипников.

Полезный совет:

В качестве оправок используйте наружные кольца соответствующих замененных (старых) подшипников. Запрессовку колец удобнее выполнять с помощью пресса.

Предупреждение:

Недостаточная запрессовка или перекос кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

44. Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Снятие передней ступицы

Начинается первый этап со следующих действий:

1. Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.

1. Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).

1. После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

1. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
2. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.

1. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
2. Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.

Передний мост Нива Шевроле

Устройство переднего моста Шеви Нива:

1 грязеотражатель; 2 нижняя крышка корпуса редуктора; 3 подшипника приводного редуктора; 4 корпуса дифференциала; 5 сливная пробка; 6 пробка заливно-контрольного отверстия; 7 подшипник корпуса внутреннего соединения; 8 сальниковых; 9 корпус внутреннего шарнира колесного привода; 10 пружинная шайба; 11 стопорное кольцо; 12 крышка подшипника; 13 регулировочная гайка; 14подшипник коробки дифференциала; 15 крышка подшипника; Крышки на 16 болтов; 17 опорная шайба; 18 спутников; 19 полуосная трансмиссия; 20 картер коробки передач; 21 мыло; 22 крышка подшипника внутреннего подшипника; 23 оси сателлитов; 24 регулировочное кольцо; 25 ведущая шестерня; 26 шаг подшипников; 27 сальник сальника привода; Фланец.

Передний мост Шевроле Нива представляет собой бортовую передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главного привода и подшипники передней и задней оси одинаковы. Картер редуктора переднего моста литой, передняя и нижняя части прикрыты крышками. Крышки картера уплотнены прокладками.

Замена сальника хвостовика Нива Шевроле передний мост

Гайка тугая, поэтому используем гаечный ключ, например металлическую трубу. Отодвинуть рулевой кулак в сторону.

Тогда привод может двигаться свободно. Чтобы обеспечить свободное движение привода при снятии, трансмиссию нужно слегка отодвинуть назад.

Снимаем привод, стараясь не повредить пыльники. Если обувь порвана, ее нужно заменить. Процедура удаления правого и левого суставов аналогична. Перед разборкой необходимо механически удалить грязь с внутренней стороны рулевых пальцев и с нижней стороны автомобиля над рабочей зоной.

Замена сальника внутреннего ШРУСа переднего моста на Ниве. ВАЗ 21213.

Дополнительно проверяем состояние шариковых подшипников внутренних шарниров исполнительных механизмов. Подшипники не должны иметь повреждений на дорожках колец, обоймах и шариках, а также на трещинах и сколах на кольцах.

Радиальный зазор подшипников не должен превышать 0,05 мм.

Если нет возможности удалить вручную, используем универсальный съемник. Снимите сальник с помощью отвертки с плоским лезвием.

Вымойте и тщательно вытрите замену. Замена сальника привода переднего моста производится только на оригинальную запчасть Chevrolet.

Чтобы облегчить прессование любого жирного литола, масло наносится на уплотнительное кольцо. Прижмите кольцо трубкой соответствующего диаметра. Надеть фланец на шлицевое соединение, надеть шайбу.

Затягиваем гайку с моментом, определяемым откручиванием. Замена сальника передней оси Нива Шевроле.

Подшипник задней полуоси нивы, конкретика

В интернете меня почему-то иногда называют «нивоводом», хотя семейству нива я уделяю не более 10% своего времени и на своей нивке езжу 3 зимних месяца. Как я уже упоминал, основной профиль, это восстановление и ремонт промышленного оборудования. Так получилось, что на техническом обслуживании находится транспортерная лента, длинной около 30м и почти круглосуточным пробегом. Советские резиновые ролики я уже давно заменил на полиуретан, а вот подшипник в роликах там стоит 180508, то есть подшипник задней полуоси нивы. Поэтому есть где разгуляться «пытливому уму».

подшипники задней полуоси

Русский вариант, 2021 год

180508, курский подшипник Операция «Курск». С заводом заключен договор на прямую поставку. Почему именно Курские подшипники? Более подробно о об этом я расписал в общей статье, про ГОСТы и подшпипники, повторяться не буду. В начале статьи я упоминал о конвейерной ленте, которая находится у меня на техническом обслуживании. После трех месяцев испытаний я могу сделать твердый вывод, курские подшипники «перебегали» все подшипники до 1000 рублей, в том числе и вологодские VBF. Есть момент, о котором я говорил в одном из видео. Подшипники поступают с . Поэтому, если хотите, чтобы было правильно: вскрытие щечек, промывка и набивка качественной консистентной смазкой.

Вариант SKF

Номер по европейским каталогам 62208-2RS1. Наверное, тут комментарии излишни. Данный производитель входит в тройку мировых лидеров по подшипникам. Но самое приятное, что подшипники данного артикула идут из серии «Explorer». Если кратенько, то в это сильно улучшенная стандартная серия. В частности, производитель в релизе говорит о шлифовке шариков и обойм по более высокому классу. Как следствие: меньше трения, меньше потерь, больше ресурс. Минусом может быть только цена, но я постарался чтобы она была минимально возможной. Этот вариант заменяет подшипники FAG.

Как выбрать подшипник?

Переделка очень простая. При наличии знакомого токаря все работы легко делаются своими руками

Кроме того, можно купить уже готовый набор – подшипники с пыльниками, ступицы и поворотные кулаки.При выборе важно не ошибиться, поскольку количество шлицов на передней ступице зависит от года выпуска автомобиля – их может быть 22 или 24:

• на серии с сентября 2002 г. по октябрь 2003 г. стоит ступица на 22 шлица;
• на остальных моделей установлен комплект на 24 шлица.

А еще интересно: Нива шевроле ремонт передней ступицы

Если вы не хотите покупать целый комплект, можно обратиться к токарю, расточить ступицу и поворотный кулак под новые размеры. Для этого нужно купить подшипник, разобрать узел, промыть детали в бензине и отнести токарю для подгонки.

Для Шевроле Нива можно подобрать один из следующих вариантов подшипников Ивеко в зависимости от ширины ступицы автомобиля:

• 37 мм – такие же ступицы стоят на некоторых моделях Fiat и Opel, «Москвич» 2141;
• 50 мм – аналогичные параметры на узле BMW;
• 55 мм – классические размеры для Шевроле Нива, переделка узла не требуется;
• 57 мм – это «родные» подшипники полуосей заднего моста 2121.

Усиленный ступичный узел поворотные кулаки нива 2121 21213 2123, 21214 в сборе с нерегулируемыми подшипниками и ступицами 22, 24 шлица

Усиленный ступичный узел для а/м ‘Лада 4х4’ и ‘Шевроле-Нива’ с усиленной ступицей 2123, двухрядным подшипником от грузовика «Ивеко» и дополнительными сальниками 22 и 24 шлица. Комплект (левый, правый).

Усиленный ступичный узел применяется на автомобилях семейства «Лада 4х4» и «Шевроле-Нива». Данный узел имеет ряд преимуществ в сравнении со штатной заводской конструкцией:

• Увеличенная расчетная нагрузка на узел за счет применения более мощного подшипника и усиленной ступицы, что позволяет более уверенно использовать автомобиль в тяжелых дорожных условиях, а также применять «грязевую» резину и колесные диски с большим вылетом.

• Отсутствие необходимости в регулировках зазоров и регулярной замене смазки в подшипниках.

• Увеличенный ресурс узла за счет применения более мощного подшипника.

• Повышенная надежность узла в следствии применения собственной конструкции ступицы, которая позволяет на 100 % избежать поломки ступицы при превышении номинальных нагрузок.

• Двойная защита от воздействия на подшипник воды, пыли и грязи (сам подшипник имеет закрытую конструкцию, и дополнительно с двух сторон защищен сальниками и пыльниками).

• Снижение потерь на трение в подшипниках, следовательно, увеличение наката, улучшение динамики и снижение расхода топлива.

• Улучшение управляемости, снижение шума трансмиссии, улучшение комфорта в движении.

Монтаж данного узла рекомендуется проводить на специализированных СТО квалифицированным персоналом. При монтаже необходимо соблюдать нижеуказанные процедуры и правила:

1. При сборке использовать только новые (!) колесные шпильки и центральную гайку.

2. Для дополнительной защиты в полость между подшипником и сальниками рекомендуется набить пластичную смазку. Шлицевое соединение смазать графитной смазкой во избежание дальнейшего «закисания».

3. Затяжку центральной гайки осуществлять только динамометрическим ключом с усилием 20-22 кгс.

4. Перед монтажом тормозного суппорта необходимо провести его полную ревизию и очистку от загрязнений для обеспечения полного беспрепятственного хода колодок.

Как проверить ступичный подшипник переднего колеса на шеви нива

О выходе узла из строя свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля.

Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так:

• переднее колесо автомобиля подвешивается домкратом;
• вращаем его руками и проверяем люфт.

Признаки износа подшипников:

1. Посторонний шум и металлический стук.
2. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.
3. Вибрация в салоне при езде.

Перед тем как осуществлять ремонт, для наглядности посмотрите видео проверки передней ступицы у Нивы Шевроле:
