Модернизация генератора

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

запускаем двигатель;
выжидаем пока обороты не стабилизируются;
включаем фары;
на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Ремонт генераторов и стартеров на Российские автомобили и иномарки

г. Электросталь, ГСК «СПЛАВ», Авангардный проезд 2, у стадиона Авангард, Приедем, поменяем стартер, генератор на месте Привезем аккумулятор. Заведем машину.

Наши телефоны 8 915 332 65 85 8 926 667 86 14 8 916 519 32 68 Наша почта [email protected] Много интересного на других наших сайтах http://genrem.narod.ru http://стартрем.рф http://geta1.narod.ru

Снятие-установка любых стартеров и генераторов. Проверка бесплатно

Можно сразу обменять, и не ждать, пока будет сделан ремонт.

Для предприятий Ремонт стартеров и генераторов на грузовики, тракторы, автобусы, спецтехнику, погрузчики наличный и Безналичный расчет

Ремонт стартеров и генераторов на все иномарки Ремонт стартеров и генераторов на любую ГАЗЕЛЬ, Волгу, Валдай. На Жигули, восьмерку, девятку, десятку, двенашку, и все, что делает ВАЗ Можно поставить более мощный генератор Проверим и зарядим аккумулятор

Щетки генератора Ваз 2107 — проверка и замена своими руками

Щетки генератора Ваз 2107 как и любые детали автомобиля очень часто выходят из строя. Довольно часто причиной этого становиться: износ, либо их зависание.

Примечание автора статьи: Тем, кто знаком с принципом работы генератора известно, что через щетки на якорь поступает напряжение возбуждения, которое не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Непосредственно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано непосредственно на щеткодержателе либо устанавливаться отдельно (на более ранних моделях).

Устройство генератора Ваз 2107

Как правило, подобная неисправность проявляется постепенно, сопровождаясь поначалу короткими перебоями в работе генератора, приводя постепенно к его полному отказу, однако возможны и другие варианты, например внезапный отказ.

Когда нужно менять щетки генератора?

При плановых ТО мелким элементам генератора внимания, конечно же, никто не уделяет. Именно по этой причине поломка его щеток всегда становится неожиданностью для водителя. Специалисты советуют через 50 тысяч километров пробега (либо один раз в четыре года) обязательно проверять их исправность и функциональность, и тогда никаких проблем с эксплуатацией генератора не возникнет.

Примечательно, что проверить щетки (и при необходимости поменять их) вы можете без демонтажа достаточно-таки громоздкого генератора. Кроме того, о потребности заглянуть под капот авто и проверить графитовые щетки вам могут просигнализировать следующие симптомы:

непредсказуемое отключение электронных устройств в транспортном средстве, происходящее по непонятным причинам;
снижение освещенности салона машины и внешних источников света;
снижение напряжения;
разряжающийся неоправданно быстро автомобильный аккумулятор, который, к тому же, затем очень трудно (а иногда и невозможно) зарядить.

Любой из указанных симптомов говорит автомобилисту о том, что ему, вероятнее всего, требуется снять старые щетки и установить вместо них новые. Проверить старые изделия на функциональность вы можете очень просто. Следует откинуть от АКБ «минус», снять регулятор напряжения и визуально оценить, на какую высоту выдаются из своего «укрытия» интересующие нас графитовые детали. Щетки нужно срочно поменять в том случае, когда их высота составляет менее пяти миллиметров.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

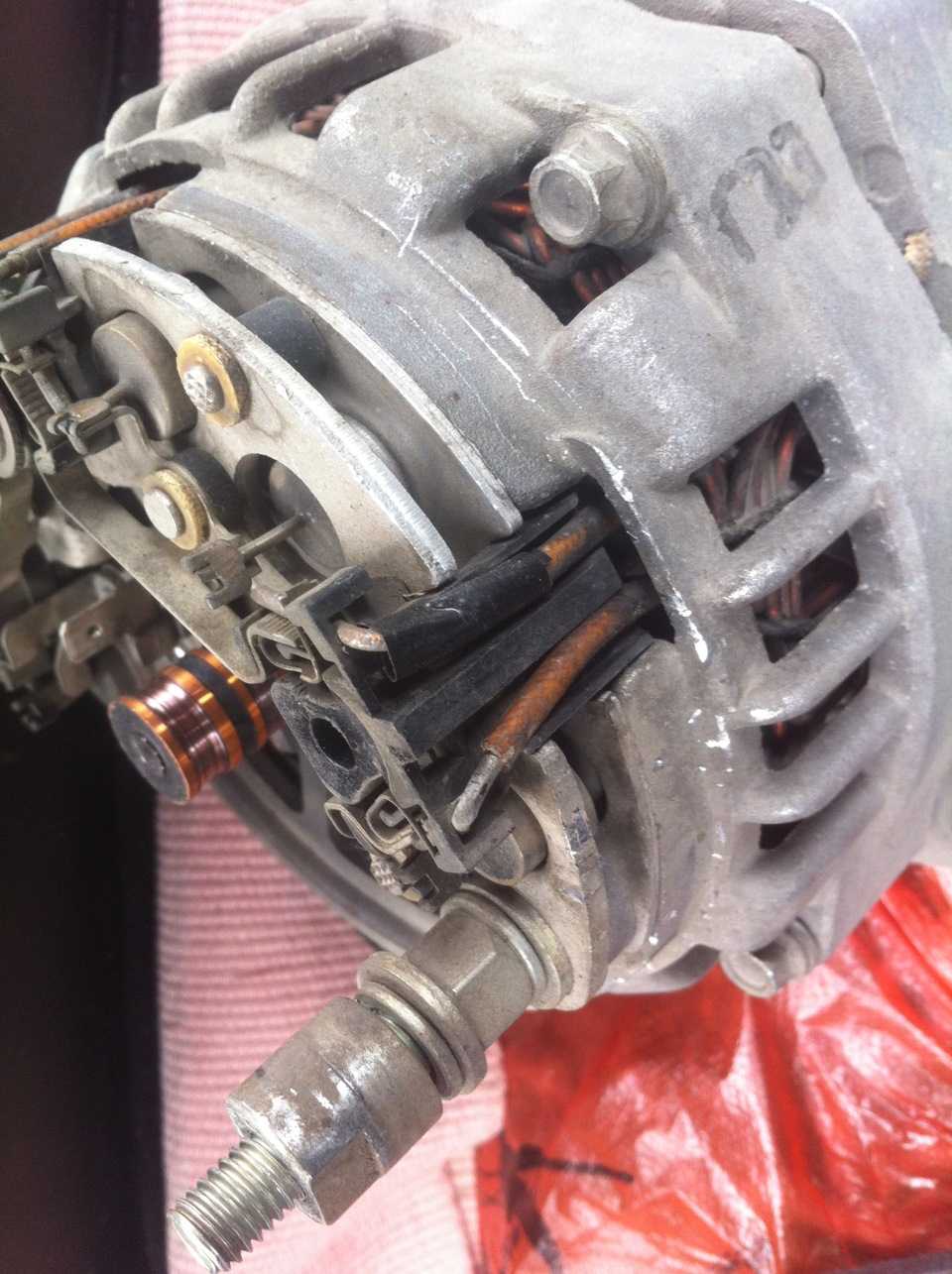

Где находятся щётки генератора

Менять щётки генератора не сложно. Они находятся в задней половине устройства и держатся за счёт одного болта. Сам щёточный узел находится рядом с контактными кольцами и подключён к регулятору напряжения. Рядом с кольцами щётки удерживаются пружинами. Зная схему устройства генератора, несложно найти щётки. Для замены понадобится стандартный набор инструментов:

Несколько гаечных ключей;
Пара отвёрток;
Новые щётки;
Жидкость WD-40 (для того, чтобы не сорвать резьбу болтов).

Щётки можно заменить двумя способами, сняв генератор или не снимая его. Каким способом лучше воспользоваться подскажет конструкция автомобиля, а точнее место в подкапотном пространстве. При наличии свободного места ремонт щеток генератора не сложно провести без снятия узла, а если двигатель занимает всё подкапотное пространство, без снятия генератора не обойтись.

Щетки электродвигателя

Контакт скользящего типа, предназначенный для подведения и отведения электричества на коллекторах либо кольцевых контактах всех типов электрических машин (электродвигатели и генераторы), получил название электрощетки.

Щетки электродвигателя выпускают как с проводниками из металла, так и без них. Закрепление провода в щетке выполняют методом развальцовки, впрессовки либо при помощи пайки. Тоководы щеточные бывают таких марок:

МПЩ – специальный тип провода многожильный, изготовленный из проволоки медной;
ПЩ – гибкий тип провода медного проволочного плетения;
ПЩС – провод универсальный с повышенным показателем гибкости.

На подводящем проводе предусмотрены контактные наконечники. С помощью них провод закрепляется болтом щеточного держателя. Наконечники бывают вилочного, флажкового, двойного и пластинчатого типа.

Ремонт или замена?

Безусловно, ремонт обходится дешевле замены,
особенно, если стерлись щетки. Эти расходники стоят недорого, замена проводится
легко, без использования специального оборудования.
Также устройство проще восстановить, если разрушены подшипники.

А
вообще, принято условно делить элементы автомобильного генератора на трудно
изнашиваемые и расходники. О последних речь шла выше — щетки, подшипники,
обгонная муфта, ламели, проставки. На них действует определенный срок, после
которого их надо менять. Например, демпферный шкив служит 200-300 тыс. км, графитовые
элементы — 50 тыс. км и т. д.

Техническое обслуживание генератора надо проводить в
срок, а на любой признак (вой, гул, тусклое свечение лампы аккумулятора) быстро реагировать. В противном случае в
скором времени придется менять уже преобразователь, так как после внутреннего
замыкания и поломок трудно изнашиваемых деталей, ремонт нецелесообразен.

Инструкция по снятию узла и замене подшипников

Замена подшипника генератора выполняется в случае обнаружения симптомов неисправности, если диагностика показала, что это устройство вышло из строя. Прежде чем мы расскажем, как снять подшипник, нужно отметить, что для этого потребуется полностью демонтировать генераторный узел и разобрать его, чтобы добраться до изношенных деталей. Для демонтажа потребуется специальный инструмент — съемник подшипников генератора, его можно приобрести в любом автомагазине.

Как выполнить замену в гаражных условиях:

Для начала необходимо заглушить двигатель, отключить зажигание, открыть капот и произвести отключение клемм автомобильной АКБ.
Далее, с помощью гаечного ключа соответствующего размера необходимо ослабить гайки, которые фиксируют натяжитель ремешка, после чего сам ремень можно демонтировать.
Следующим этапом будет демонтаж планки натяжение ремешка. Отключите проводку, демонтируйте крепление, после чего узел можно полностью снимать.
Выполнив эти действия, можно приступить к разбору корпуса генераторного узла. В первую очередь для этого необходимо демонтировать заднюю пластиковую крышку, она фиксируется на трех специальных зажимах.
После снятия крышки нужно произвести демонтаж щеточного узла, он снимается вместе с реле регулятора напряжения. Попутно оцените состояние всех составных элементов и частей генераторного узла, если есть необходимость, поменяйте вышедшие из строя или изношенные детали.

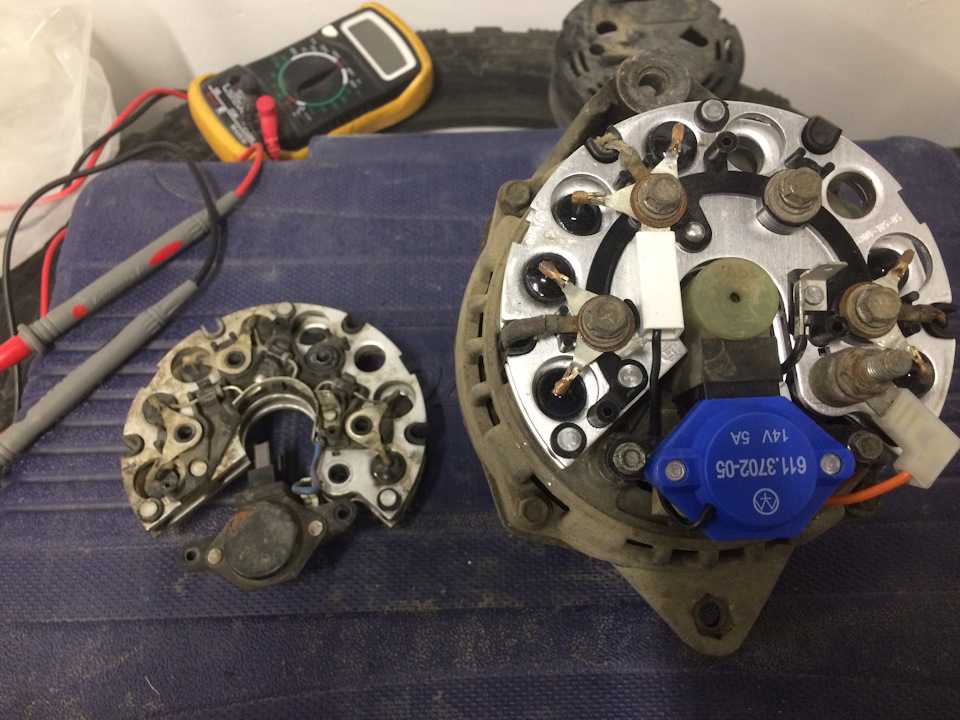

Далее, демонтируйте диодный мост, он фиксируется на трех болтах, а также шпильке клеммы питания. Выкрутите сами болты, а также гайку, обычно для этого используется гаечный ключ на 10.
Теперь осмотрите заднюю алюминиевую крышку, на ней имеется три болта. Выкрутите их, после чего снимите крышку, а также обмотку статорного механизма.
Следующим этапом будет разборка передней части генераторного узла. Роторный механизм следует аккуратно зажать в тиски или зафиксировать подручными средствами, если тисков нет. Когда ротор будет зафиксирован, выкручивается гайка, которая крепит шкив, после чего сам шкив можно демонтировать.
Теперь, используя молоток, постукивая им, нужно извлечь из посадочного места переднюю крышку с подшипниковым устройством. Вам остается, используя съемник, произвести демонтаж детали и заменить ее на новую.

Надо поменять щетки на генераторе

Щетки генератора передают ток в ротор, для возбуждения генератора.

Они трутся о контактные кольца ротора и изнашиваются, поэтому пару раз за жизнь генератора их приходится менять.

— Поменяете щетки на генераторе? – один из самых частых вопросов клиентов.

— Почему вы думаете, что щетки надо менять?

— А не работает генератор, аккумулятор разряжается.

— Дело может быть вовсе не в щетках

При износе щеток до предела очень редко генератор перестает работать сразу, обычно лампочка некоторое время загорается и гаснет, только потом окончательно загорается, сообщая о том, что генератор перестал работать.

Простой щеточный узел установлен на генераторах Г 221 (старые Жигули), на генераторах 16.3701, 19.3771 и некоторых других, которые применяются на старых Волгах, Зилах, и Газонах,

где регулятор напряжения стоит отдельно.

На всех более современных генераторах щетки встроены в регулятор напряжения, которые часто называют «Таблетка».

На иномарках Регулятор вставлен в генератор. (IR-intonel regulator), щеточный узел может быть его частью, а может быть и отдельный узел.

Как поменять щетки?

Обычно меняется щеточный узел или регулятор целиком, но можно и перепаять щетки ( есть такие конструкции регуляторов, где это невозможно, только менять регулятор).

Можно сделать это не снимая генератор? На наших машинах можно, на старых Фольксвагенах, и Ауди можно, но на всех современных машинах надо снимать генератор.

На наших машинах обычно тоже приходится снимать генератор, винты настолько ржавые, что отвинтить их, не снимая генератор, не получается.

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

Снимаем защитную крышку
Снимаем реле-регулятор напряжения (либо щеточный узел)
Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
Запаиваем место контакта, остатки жгутов отрезаем.
Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора необходимо знать их размеры, образец либо марку или модель агрегата.

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

В нашем сервисном центре можно провести бесплатную диагностику генератора, замену щеток генератора или просто купить щетки генератора.

Есть снятие/установка генератора с автомобиля.
Ремонт генератора в течении 1 часа.
Все детали в наличии.
Бесплатная диагностика.

Звоните нам по тел. +7 (495) 645-60-46, или +7 (905) 513-64-75.

Как снять щетки с генератора, находящегося на автомобиле

Все работы с электрооборудованием автомобиля следует начинать с отключения аккумулятора.

Снимается регулятор напряжения;
Меряется выработка щёток;
Отпаиваются старые щётки;
Зачищаются контакты;
Припаиваются новые щётки;
Проверяется свободное движение щёток генератора;
Устанавливается на место регулятор;
Подключаем аккумулятор и заводим машину.

Если всё прошло без ошибок, вам ещё долго не придётся мучиться с вопросом, как проверить щётки генератора. Теперь, зная в совершенстве устройство генератора после его разборки, вам не составит труда починить и другую неисправность генератора своими руками.

Неисправности электрогенератора

К типичным причинам неисправности генератора Киа Рио третьего поколения можно отнести:

постепенный износ или механическое разрушение шкива;
выход из строя подшипника;
износ элементов ШКА (щетки, поверхность коллектора);
короткое замыкание в обмотке статора;
неисправность регулятора напряжения;
повреждение выпрямительного диодного моста;
нарушение целостности электрической цепи заряда.

Ремонт источника питания потребуется при появлении следующих симптомов:

Контрольная лампа низкого заряда батареи периодически или постоянно загорается при работающем двигателе.
Разряд или увеличение заряда аккумулятора, что сопровождается снижением уровня электролита.
Снижение светового потока фар или уровня звукового сигнала.
Увеличьте яркость ламп на время увеличения оборотов двигателя Киа Рио.
Посторонние звуки из электрогенератора (свист, визг, стук).

Снимаем генератор Kia Rio 3

На Киа Рио 3 поколения снятие электрогенератора производится в следующем порядке:

Отсоединяется минусовая клемма от АКБ.
Демонтируется правый брызговик, а также защита поддона мотора.
Выкручивается фиксирующий болт натяжного ролика, ослабляется натяжение приводного ремня, ион снимается.
Извлекается фишка электрогенератора.
Отсоединяется фиксатор проводов от генерирующего аппарата, отводится жгут с проводниками в сторону.
Открывается защитный кожух выводов источника электроэнергии Kia Rio 3.
Выкручивается гайка крепления силового провода с последующим снятием с контактной ножки.
Откручивается нижний и верхний фиксирующий болт от кронштейна.
Электрогенератор Киа Рио 3 извлекается из моторного отсека.

Генератор всегда должен быть исправным

Замена помпы lada kalina sedan (ваз калина)Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

без стартера невозможно запустить двигатель;
автомашина не может ездить без освещения в темное время суток;
мотор отопителя создает тепло в салоне;
моторчик дворников очищает лобовое стекло от дождя и снега;
fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

Источники

https://artel55.ru/obzory-i-testy/zamena-kolec-generatora.html
https://SdelaySam-SvoimiRukami.ru/6090-kak-pomenjat-tokosemnye-kolca-na-rotore-generatora.html

Возможные неисправности

По каким симптомам можно понять, что подшипники на генераторе пора менять:

Устройство загудело. Если зашумел генераторный узел после запуска мотора, то скорей всего, причина заключается в неработоспособных подшипниковых устройствах. Бывает такое, что устройства гудели, а потом перестали. Не нужно думать, что проблема решилась сама собой, детали все равно надо будет сменить.
Аккумулятор заряжается нестабильно, это обусловлено проблемами в работе вала, в частности, его вращении. Об этой проблеме может сообщить контрольный индикатор на приборной панели авто.
Происходит проворачивание шкива узла.
Замена подшипников также должна осуществляться в том случае, если устройства сильно перегреваются. Перегрев обусловлен высоким трением изношенных составляющих элементов (автор видео — канал altevaa TV).

Вкратце о причинах, по которым эти детали могут выходить из строя:

Произошел износ составляющих элементов, в частности, тела качения, сепаратора, уплотнительной составляющей или дорожки качения. Многие автовладельцы думают, что если смазать подшипник в такой ситуации, то это позволит решить проблему, но это неверно. От износа не избавиться, поэтому детали придется менять.
Все подшипниковые элементы изначально смазываются при установке. Каждый автовладелец, который устанавливал и смазывал детали знает, насколько смазка подшипников генератора важна для работоспособности узла. Если же по каким-то причинам смазка вышла или ее уровень недостаточный, это может привести к ускоренному износу детали.
Причина также может заключаться в повороте наружной обоймы в корпусе девайса на валу ротора. Такая причина также обусловлена износом элементов или их браком.
Внутрь конструкции детали могли попасть абразивные частицы, это приведет к появлению не только шума, но и скрипа.
Неисправность ремешка, использование неподходящего или дефектного ремня на валу.
Дисбаланс шкива. При такой неисправности нужно сначала выяснить, по каким причинам произошел дисбаланс, после чего решить эту проблему.
Проворачивание шкива (автор видео — Geha Lavbinovich).

https://youtube.com/watch?v=xdeHCYuJyy8

Как заменить на реле регуляторе щетки?

Перед заменой щеток важно проверить реле регулятор, так, как кропотливой возни предстоит не мало, и очень будет обидно, если деталь будет неисправная. Первым делом необходимо подобрать в магазине новые щетки, которые точно совпадут по размеру

У нас это будут неплохого качества щетки от ВАЗ

Первым делом необходимо подобрать в магазине новые щетки, которые точно совпадут по размеру. У нас это будут неплохого качества щетки от ВАЗ.

Достаем новые щетки с корпуса и обрезам провод, идущий от щетки, максимально близко к клемме.

Теперь необходимо извлечь старые щетки. Высверливаем заклепки и отпаиваем концы пластин, идущие к контактам интегрального реле регулятора.

Обрезам старые изношенные щетки и хорошо облуживаем место, куда будем припаивать новые.

Стараемся, что бы пайка была максимально качественная, дергаем несколько раз каждую щетку, она должна очень хорошо держаться.

Одеваем пружины на наши щетки.

Очищаем корпус реле регулятора от следов ржавчины, разного налета и т.п. Устанавливаем новые щетки в свои посадочные места. Если щетка ходит немного туго, тогда можно пройтись по ней мелкой наждачной. После чего остается подпаять контакты к выводам интегрального реле регулятора.

Последним этапом станет прочная фиксация на самодельные заклепки контактных пластин.

В общем, это и все. Цена такого мелкого ремонта – 1 у.е. и всего час потраченного вечернего времени. Для сравнения: цена на новый такой оригинальный реле регулятор лежит в пределах около 10 у.е.

Как проверить щетки

Самый простой способ — проверить предохранитель, отвечающий за генератор. Если он неисправен, замените его. Поэтому рекомендуется проверить целостность ремня, проводки и корпуса преобразователя. Если все в порядке, нужно переходить к проверке кистей.

Чтобы проверить, изношены ли щетки генератора или нет, необходимо измерить их остаточную длину. Если элементы короче 5 мм, их необходимо заменить. Проверка углерода должна выполняться во время планового осмотра электрической системы автомобиля.

Однако этот метод даст лишь поверхностное представление о состоянии кистей. А на многих автомобилях графитовые элементы совмещены с регулятором напряжения, в связи с чем одновременно проверяется и эта деталь. Как правило, для проверки используется мультиметр, но подойдет и обычная лампочка на 12 вольт. Он подключается к углям, и на землю плюс регулятор напряжения подается ток 12 вольт. Индикатор должен гореть, а при повышении напряжения (15В и выше) он должен погаснуть.

Другой способ, уже с помощью тестера (мультиметра). Включить бортовое напряжение, двигатель не запускать — напряжение должно быть в пределах 12 В. Далее при работающем двигателе измерить напряжение на выводах АКБ и выводов генератора. Сила тока должна быть в пределах 13-14,7 В. Если колебания заметны вверх, значит, идет дозаправка (скорее всего, неисправен регулятор). А если отклонение меньше, то есть что-то с щетками или током.

Если конструкция автомобиля не предусматривает осмотр на месте и замену щеток, вам сначала придется разобрать текущее устройство преобразования. Например, так устроено большинство модификаций Киа Рио.

Ниже приведены пошаговые инструкции по снятию генератора, когда защита двигателя не нарушена:

Поднимите капот машины.
Снимаем клеммы с АКБ, чтобы не было коротких замыканий.
Откручиваем верхний болт кронштейна, на котором установлен генератор.
Ослабьте нижний крепежный болт. Необязательно отключать его полностью, достаточно уменьшить усилие на натяжителе ремня.
Ослабьте натяжение и сложите ремень.
Выбросьте вольтметр.
Потяните генератор на себя, открутите провод и снимите прибор.
Разберите заднюю крышку, открутив гайки головкой на 8.
Открутите гайки, которыми крепится узел щетки с головкой 7.
Вытяните и снимите блок графитовой таблетки.

Далее нужно осмотреть состояние щеток. Если они требуют замены, вам необходимо снять их с привода и вставить новые. Вы также можете заменить таблетку целиком, но это будет стоить дороже. Благодаря возможности управлять сварщиком, можно значительно сократить расходы и сэкономить. Задача простая: отпаять противоположные концы углей, чтобы детали выпали из отверстий для крепления.

При установке новых щеток обязательно сначала вставляйте пружины. Под каждым уголком есть пружина, удерживающая элементы внутри посадочных мест планшета. Также рекомендуется заменить их на новые — они идут в комплекте.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

https://youtube.com/watch?v=NFz7cy4rd5U

Выносной регулятор

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

Вот как выглядит схема подключения

Схема подключения выносного и встроенного реле

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Каким бывает регулятор напряжения

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ. Это неконтактное реле-регулятор и МЭР (электрический)

Именно схема последнего реле показана на картинке ниже

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

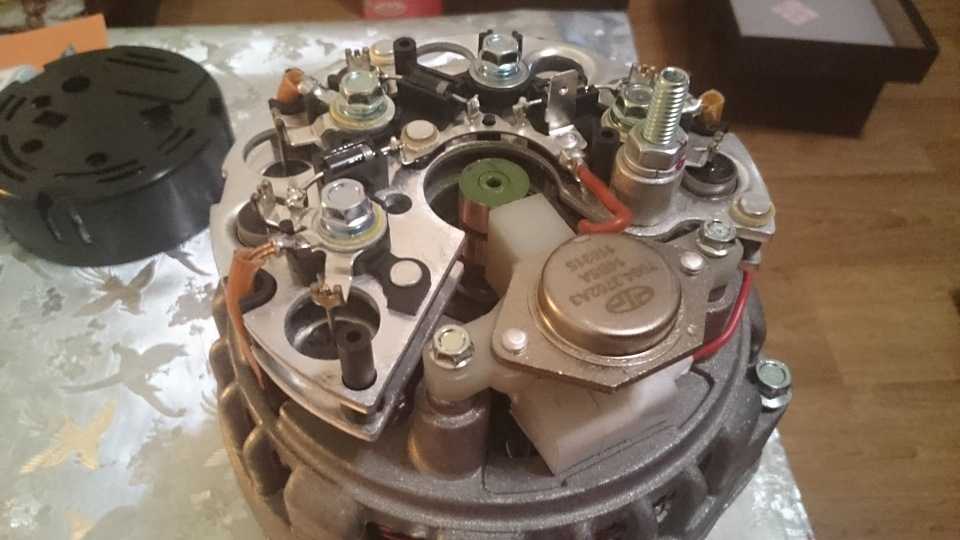

Модернизация подразумевает демонтаж и разбор генерирующего устройства.
