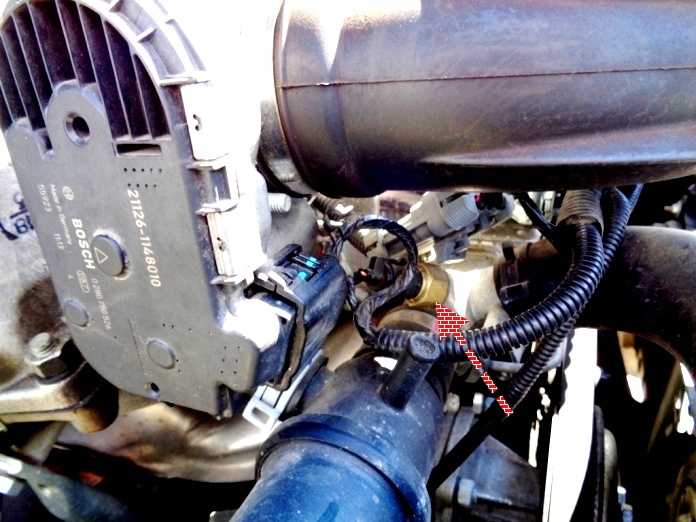

Датчики системы управления двигателем niva chevrolet

Датчик скорости – ДС.

Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок – братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.

Рекомендации по уходу и обслуживанию датчика

Чтобы датчик на Niva Chevrolet функционировал надежно, соблюдайте следующие рекомендации:

1. Четко соблюдайте требования изготовителя (они изложены в инструкции).
2. Соблюдайте периодичность проведения ТО.
3. Используйте соответствующие детали, артикулы которых соответствуют маркировке автомобиля.
4. Установить своими силами датчик несложно, но опыт при этом все же приветствуется. Если ранее работы не выполнялись вообще, рекомендуется обратиться в специализированные мастерские.
5. Нельзя устанавливать датчики от иных технических средств, несмотря на их внешнее сходство. Полноценная функциональность не будет гарантирована.

Ресурс эксплуатации датчиков в среднем составляет более 80 000 км, но с условием правильной замены и ухода за элементом согласно инструкции предприятия-изготовителя.

Осуществляется непосредственно к ЭБУ. Пьезоэлемент имеет всего два вывода подключаемых в независимом порядке. Соединить датчик может любой автомобилист.

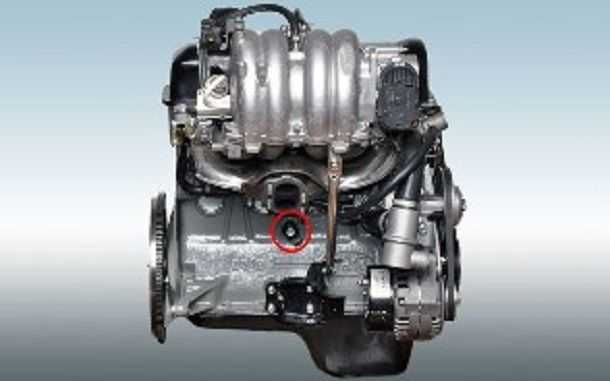

В автомобиле стоит между 2 и 3 цилиндрами. Подобное расположение выбрано не случайно – здесь происходит самый сильный нагрев силовой установки и как следствие зарождается процесс детонации.

На ВАЗ 21214 с карбюраторным мотором деталь отсутствует за ненадобностью.

Диагностика автомобилей

Диагностика двигателя и других систем и агрегатов в Chevrolet Niva, Cobalt, Lacetti, Lanos, Captiva, Cruze, Aveo 2004, 2005, 2010, 2012 и другого года выпуска позволяет своевременно определить неисправность. Благодаря этому автовладелец может предотвратить более серьезную поломку. Сами ошибки при диагностике ноутбуком или на табло VDO, или другой заводской приборной панели будут отличаться. При самодиагностике на бортовом компьютере Штат на панели приборов на ВАЗ 2123 или Шевроле Тахо, Орландо, Блейзер, Ланос, Нива, Лачетти, Круз, Каптива, Эпика, Авео в кузове T250 и T300 неисправности выводятся в двузначном виде. Вместо комбинаций на дисплее могут появляться сообщения, предупреждающие автомобилистов.

Нажатие на кнопку одометра на приборной панели

Проверять появление ошибок в Шевроле можно двумя способами — методом самодиагностики либо с помощью дополнительного оборудования или компьютера. Для того чтобы наличие неисправностей протестировал бортовой компьютер, надо зажать кнопку на одометре для сброса суточного пробега и повернуть ключ в замке зажигания.

Какие коды могут появиться на Шевроле Нива после самодиагностики:

• 1 — некорректно работает микропроцессор;
• 2 — зафиксирован обрыв в электроцепи контроллера уровня горючего в баке;
• 4 — повышенный уровень напряжения в бортовой сети машины, составляющий более 16 вольт, требуется диагностика аккумулятора и генераторного устройства;
• 8 — напряжение в электросети Шевроле пониженное, выполняются те же действия по проверке;
• 12 — некорректно функционирует контрольный индикатор;
• 13 — блок управления не получает сигнал с лямбда-зонда;
• 14 — на ЭБУ поступил сигнал о перегреве охлаждающей жидкости, это может привести к закипанию мотора;
• 15 — рабочая температура антифриза в охладительной системе слишком низкая;
• 19 — на ЭБУ поступил сигнал о неправильной работе коленчатого вала, советуем выполнить тестирование контроллера;
• 21-22 — дроссельная заслонка находится в неправильном положении;
• 23-25 — температура всасываемого воздуха не соответствует норме;
• 24 — на приборную панель не поступает импульс о скорости движения машины;
• 27-28 — блок управления сообщает о нарушениях уровня выхлопных газов;
• 33-34 — ЭБУ получает неверные данные о расходе воздуха;
• 35 — силовой агрегат некорректно работает на холостых оборотах;
• 41 — с контроллера фаз или датчика распредвала поступает некорректный сигнал;
• 42 — ЭБУ сообщает о проблемах в работе зажигания;
• 43 — некорректный импульс с датчика детонации;
• 44-45 — некорректный состав горючей смеси;
• 49 — ЭБУ фиксирует потерю вакуума;
• 51 — неисправности ПЗУ;
• 52 — ЭБУ зафиксировал ошибку ОЗУ;
• 53 — на управляющий модуль не поступает импульс с регулятора отработанных газов;
• 54 — не отвечает контроллер октан-корректора;
• 55 — на силовой агрегат слишком высокая нагрузка;
• 61 — кислородный контроллер выдает неверные показания.

Признаки и причины неисправности расходомера Нива Шевроле

Поскольку контроллер, отвечающий за фиксацию ошибок OBD-II на Шеви Нива, зажигает лампу «Check Engine» только после полной «смерти» пациента, симптомы неисправности лучше знать самому.

• на непрогретом моторе бессистемно плавают холостые обороты;
• при нажатии на акселератор до упора, и резком сбросе газа, обороты зависают на 1500;
• затруднен старт холодного мотора;
• под нагрузкой автомобиль может заглохнуть;
• при равномерном движении двигатель дергается.

Почему выходит из строя датчик расхода воздуха?

Естественная кончина наступает не быстро, при нормальных условиях эксплуатации, ДМРВ (особенно BOSCH, произведенные в Германии) живут и здравствуют несколько лет.

Качество бензина или использование ГБО на них не влияет. Все причины субъективны, и связаны с нежеланием владельца, вкладываться в обслуживание своего авто.

1. Проблемы с воздушным фильтром. Именно он является источником загрязнений, убивающих чувствительные элементы расходомера. Под этот пункт попадает несвоевременная замена фильтра, кривая установка (наличие щелей), неплотное прилегание ДМРВ к фланцу корпуса фильтра. Отдельными пунктами идут фильтры нулевого сопротивления и некорректно установленные шноркели (характерно для ШНивы).
2. Попадание воды в воздушный фильтр (после преодоления бродов). Количество жидкости недостаточно для гидроудара, но капельки проникают в датчик расхода воздуха, и разрушают сенсоры.
3. Масло во впускном коллекторе. Речь не о ЕГР (его там просто нет), при проблемах с клапаном вентиляции картерных газов, масляная пыль запросто проникает в воздуховод, вплоть до воздушного фильтра.

В результате расходомер выглядит примерно так:

В лучшем случае он будет работать некорректно, в худшем — быстро выйдет из строя.

Все эти пункты можно забыть, если своевременно проверять узлы автомобиля при техническом обслуживании.

Диагностика при помощи стороннего оборудования

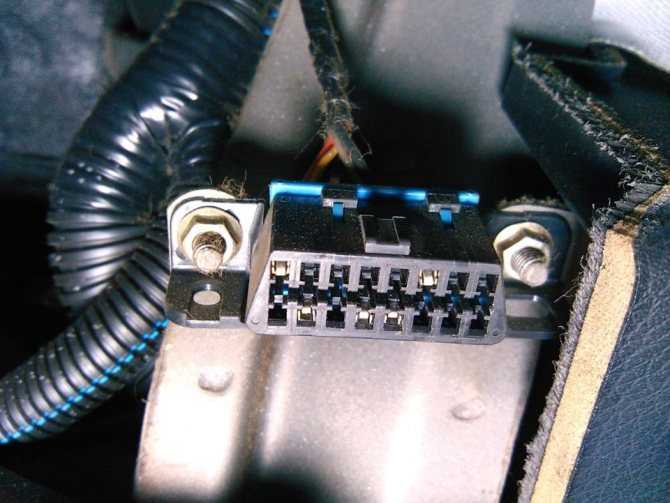

Более точно на Шеви Нива ошибки можно выявить при помощи подключения дополнительного оборудования. Методика более сложна в техническом плане, но позволяет с минимальной погрешностью установить причину поломки или сбоя. При этом последовательность действий следующая:

Если все действия выполнены правильно, в окне рабочего стола высветится вся доступная информация и имеющиеся ошибки в виде зашифрованных кодов.

Также существуют специализированные сканеры, предназначенные конкретно для Chevrolet NIVA. Дилерские устройства подключаются на место штатного блока сигнализаторов через выведенный шлейф.

Отдельно следует выделить современные девайсы, предназначенные для присоединения смартфона к автомобилю, при этом считывание кодировок и управление режимами работы происходит непосредственно с дисплея гаджета.

При этом следует знать, что значат кодировки, высвечиваемые при диагностике. Код состоит из нескольких элементов.

Следующим элементом выступает однозначная цифра:

Следующая цифра определяет точный порядковый номер магистрали, в которой обнаружен дефект:

Где находится предохранитель бензонасоса Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

1. Отсоединяем клеммы от АКБ
2. Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
3. С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
4. После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
5. Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
6. Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
7. Снимем защитную крышку, которая защищает монтажный блок с контроллером
8. Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 и 2018 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Тюнинг педали газа на Ниве Шевроле

Чип-тюнинг Нива с Е-педалью

Шевроле Нива — ремонт педали газа.

Chevrolet NIVA переходит на Eвро-5

https://youtube.com/watch?v=1YUVm6OX2iw

Чип-Тюнинг ВАЗ 21124 (НИВА) — электронная педаль газа — глюченное стоковое ПО

Глушитель под ГБО Нива Шевроле

Е-Газ регулировка чувствительности педали

Как совместить на Niva (Chevrolet), глушитель и газовый баллон?

Lada 4×4 Urban 2131 Электронная педаль газа и буераки

Убийца ДВС. Мина в ВАЗ НИВА. Акустический патрубок. Как вытащить акустический патрубок Niva Lada 4×4

https://youtube.com/watch?v=fXPZ5dVIEXQ

Педаль Газа. Увеличиваем жёсткость пружины.

Также смотрите:

• Тех характеристики Пежо 206 седан
• Chevrolet captiva точки подключения сигнализации
• Магнитола плохо ловит радио Форд Фокус
• Диски для Шевроле Авео т255
• Toyota Corolla runx 2004 года выпуска
• Фиксатор для капота Киа сид
• Ниссан кашкай расход топлива на 100 км отзывы
• Iso переходник для Ford до 2005 года
• Рекомендуемое масло для двигателя Ниссан кашкай
• Лексус 570 2012 что поменялось
• Впускной коллектор БМВ Е70 дизель
• Характеристики колес на Ниссан ноут
• Лобовое стекло на Хендай ах35
• Как поменять ксенон на обычные Субару
• Датчик холостого хода БМВ е36 м44

Компьютерная диагностика

Наиболее полная диагностика возможна при наличии компьютера или ноутбука. Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Он является переходником от порта К-line к пору USB или к порту COM. Также он выполняет роль дешифратора, что позволяет передавать сигналы от ЭБУ в ПК. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень много. Есть универсальные программы, а также программы, написанные для конкретного автомобиля. После соединения с компьютером потребуется включить зажигание и запустить программу. Соединение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Весь функционал можно поделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела являются информационными, то с помощью третьего раздела можно управлять системами автомобиля.

Мало кто знает, что на Ниве Шевроле есть функция самодиагностики, выдающая основные коды ошибок, по которым можно быстро найти и устранить неполадки работы автомобиля. Самостоятельно выполнить эту процедуру несложно, достаточно одновременно плотно зажать кнопку одометра и включить зажигание. Стрелки на спидометре поползут вверх, после повторного нажатия высветится информационное сообщение о версии прошивки, а при следующем – на мониторе появятся все коды ошибок, естественно, если в автомобиле существуют неисправности.

Датчик положения коленчатоко вала – ДПКВ

Задача этого датчика считывать обороты коленчатого вала двигателя и крутится ли он вообще. Пожалуй единственный из датчиков, который я рекомендую держать в аптечке машины (чтоб не потерялся) на запасе. Это единственный датчик без которого инжектор не заведется в принципе. Без остальных, движок будет чихать как больной, икать, пукать, мигать чек энжином…но тарахтеть. А значит плохо, но ехать. Без ДК не будет даже признаков жизни. Поэтому будем считать его, говоря медецинским языком – задающим сердечный ритм. Открою маленькую тайну, если вы куда нибудь уезжаете или оставляете машину в нехорошем месте, откройте капот и слегка отсоедените разъем ДК. Более эффективной противоугонки трудно придумать. Главное не забудьте об этом сами ))

Шевроле Нива сброс ошибок

Стандартная процедура обнуления контроллера происходит только после полного исправления всех поломок, в противном случае, назойливые шифровки появятся вновь. Процедура выполняется двумя доступными способами.

Самые распространенные ошибки компьютера Нива Шевроле обнаруживаются в 90% случаев диагностики автомобиля. Также присутствует большое количество редких сбоев, не вошедших в список по причине их малой распространенности.

Каждому современному автовладельцу известно о существовании бортового компьютера, который может не только указывать основные параметры режима работы (скорость, расход, температуру), но и распознавать ошибки, вызванные различными неисправностями. К сожалению, коды ошибок Шевроле Нива нельзя расшифровать без дополнительных таблиц, так как их слишком много. Рассмотрим различные способы диагностики.

Первый сигнал о наличии неисправности мы получаем с помощью индикатора на панели «Check-Engene».

После включения зажигания происходит тестирование всех систем, и если ошибок не выявлено, то данный индикатор гаснет. В противном случае он остается гореть. В специализированных центрах быстро и не бесплатно выявят ошибку, но в Шевроле Нива есть встроенный бортовой компьютер, который может позволить самостоятельно разобраться с неисправностью.

Дополнительная информация о проверках и устранении неполадок

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.

Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.

Подключение сканеров или компьютеров, снабженных специальным программным обеспечением – оптимальный вариант для выявления большинства неисправностей. Главное – выбрать программное обеспечение, соответствующее текущей марке авто.

При неисправности датчика распредвала появляются следующие варианты ошибок:

• P0339. В этом случае от датчиков поступают прерывистые сигналы.
• P0343. Сигнал отличается высоким уровнем, но он превышает норму.
• P0342. Уровень сигнала для электрической цепи слишком низкий.
• P0341. Такты сжатия/впуска цилиндропоршневой группы отличаются от текущих фаз газораспределения.
• P0340. Сигнал определителя положения отсутствует.

Сканеры и ноутбуки с программным обеспечением у большинства покупателей отсутствуют. Поэтому более простым методом становится проверка с помощью мультиметра.

Всего в такой диагностике не больше 3 этапов:

1. Проводку подвергают визуальному осмотру, Далее цепь прозванивают, чтобы проверить на предмет обрыва.
2. На управляющем контакте датчика измеряют исходящий ток. Неисправность точно есть, если с ним что-то не так.
3. Проверяют работоспособность путем приближения к металлическому предмету.

После проведения диагностики всей системы можно переходить к самому датчику. Штатные зажимы типа «крокодил» легко заменяются проводами с иглами. Главное – правильно определить место расположения двух контактов питания и третьего провода, идущего к контроллеру. Напряжение между массой шины и контактом проверяют, включив питание. Сигнал должен сохранить нормальный уровень.

Если получены показатели выше или ниже нормы – датчик в обязательном порядке подлежит замене.

Деталь полностью снимают с двигателя, чтобы выполнить окончательную диагностику, принять финальное решение.

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Назначение устройства

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

• возможность рационального расхода топлива;
• регулирование движение по дорожным разметкам и знакам;
• дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

1. Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.
2. Электронный или безтросовый. Собственно о нем и пойдет речь.

Принцип работы датчика

На внедорожник Нива Шевроле устанавливается электронное устройство считывания скорости перемещения транспортного средства. Работает датчик по принципу, который был основан американским физиком Эдвином Холлом.

Суть эффекта (и принципа работы) заключается в считывании электромагнитных импульсов датчиком, которые посылаются в контроллер для последующей их обработки. Один километр пройденного пути автомобиля равняется 6004 электронным импульсам датчика. Когда авто движется быстрее, то частота передачи импульсов возрастает. Контроллер, в свою очередь, измеряет интервалы между каждым импульсом, и выводит их на спидометр в понятном для человека виде.

Размещение и конструкция устройства

На автомобиле Нива Шевроле датчик устанавливается на коробке переключения скоростей. Благодаря вращению вала коробки происходит наведение электромагнитных импульсов внутри устройства.

Фото по размещению изделия

Конструктивно датчик состоит из стального или пластмассового корпуса, внутренних элементов и проводников. Крепится он на коробку передач непосредственно к валу. Внутри имеется ферромагнитный сердечник, который вращается при движении автомобиля и создает электрические импульсы. Импульсы посылаются по проводнику к контроллеру, который расположен на спидометре. Фото датчика скорости представлено ниже.

Неисправности устройства

В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости. Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

1. Обрыв электрической цепи;
2. Окисление контактов;
3. Нарушение целостности изоляции проводников;
4. Повреждение целостности устройства или износ внутренних механизмов.

Сравнение устройств

Среди автовладельцев ходит термин «смена прошивки». Разберемся подробнее, что происходит при попытке поменять «мозги» на Шевроле Нива. Все тюнинговые работы условно разделим на две категории. Первые подразумевают смену программного обеспечения без изменения в самом блоке управления. Здесь все просто, ведь это программное обеспечение разработано непосредственно производителем. В более поздних версиях устраняются ошибки, усовершенствуется адаптирование компьютера к действиям водителя. Чтобы сменить ПО, потребуется под рукой ноутбук, кабель с переходником и соответствующее ПО на компьютере.

Другое дело – полная замена ЭБУ. Первым делом проанализируем ситуацию и укажем причины, подталкивающие владельца к подобному шагу.

Так как технические характеристики компьютера сложны по сути, то автовладельцы сравнивают их функционал чисто субъективно. При этом единого мнения не сформировывается. Одни говорят, что смена блока привела к положительным изменениям, другие не согласны с этим, а третьи ничего не заметили. Тем не менее, по отзывам формируются некоторые представления о работе контролеров.

Bosch

ЭБУ Bosch устанавливается на все модификации Шевроле Нива. Имеется несколько прошивок, которые автозавод использовал, в зависимости от года выпуска автомобиля. За время эксплуатации Бош получил признание, как надежное устройство, работающее по усредненным параметрам. В этом и заключается особенность этого девайса. Система способна адаптироваться под действия водителя. Компьютер анализирует режим работы двигателя после некоторого пробега, а затем рассчитывает определенные усредненные параметры, разрабатывая персональную программу. В этом есть большой плюс. Но не каждый с этим плюсом готов согласиться. При попытке поменять прошивку часто сталкиваются с тем, что компьютер будет использовать не ее алгоритм, а конкретно свою адаптированную модель. Вот почему многие пользователи говорят, что Bosch «не шьется».

«Январь»

ЭБУ «Январь», как и «М73», быстрее отзывается на изменение программного обеспечения. После подобных экспериментов проявляется адекватная реакция на педаль акселератора, изменение расхода топлива (в зависимости от программы), увеличение мощности в определенном диапазоне частот. Из минусов отмечают невозможность работы двигателя при отсутствии сигнала с ДМРВ и некоторых других датчиков. Бош же при этом переводит двигатель в аварийный режим. Двигатель будет работать с рядом ограничений, но машину можно отогнать в ближайший автосервис.

Снятие и установка контроллера Niva Chevrolet

Контроллер системы управления двигателем установлен под панелью приборов на щите передка перед пассажиром.

Вам потребуются: ключ «на 10» (желательно торцовый), отвертка.

Откручиваем три гайки крепления блока реле и предохранителей

Отсоединяем от кронштейна блок в сборе

Крестовой отверткой откручиваем два винта крепления кронштейна

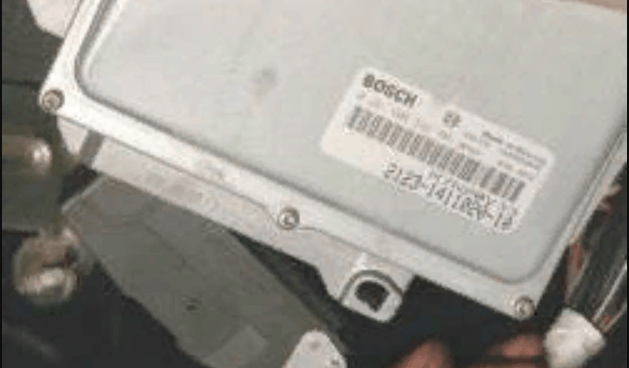

Снимаем контроллер вместе с кронштейном

Вытягиваем фиксатор колодки жгута и отсоединяем ее от контроллера

Устанавливайте контроллер и блок предохранителей и реле в порядке, обратном снятию

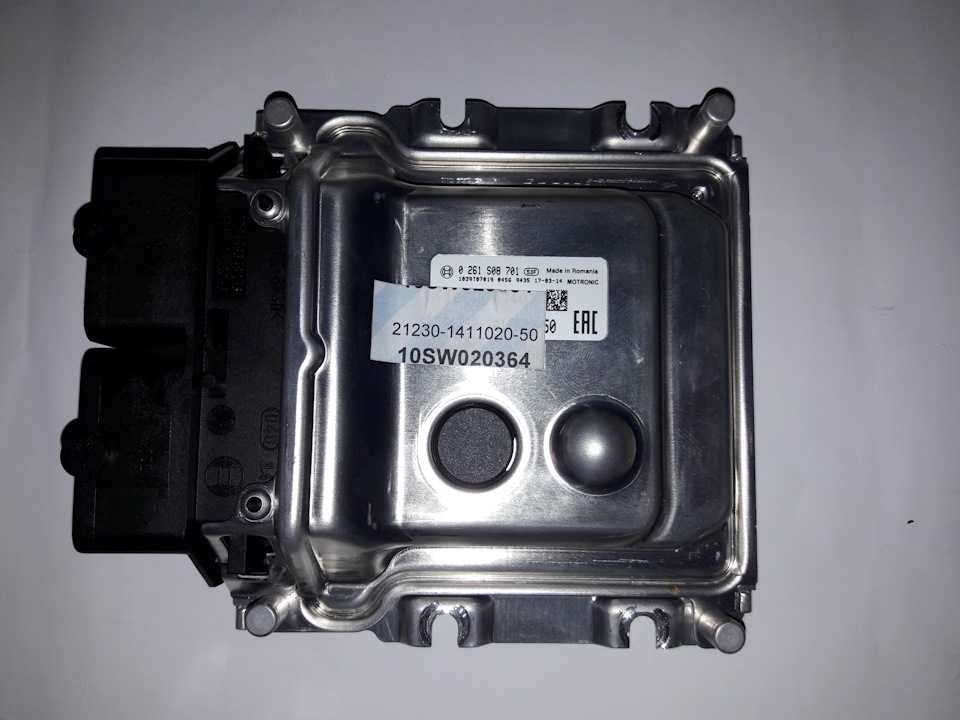

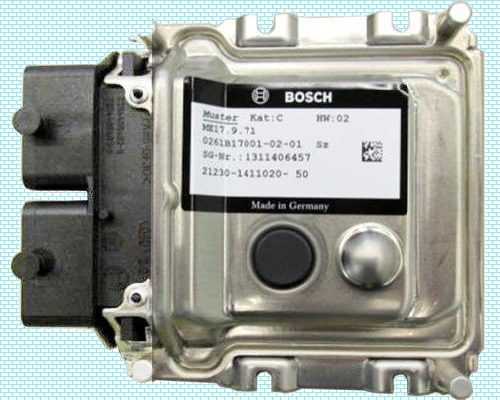

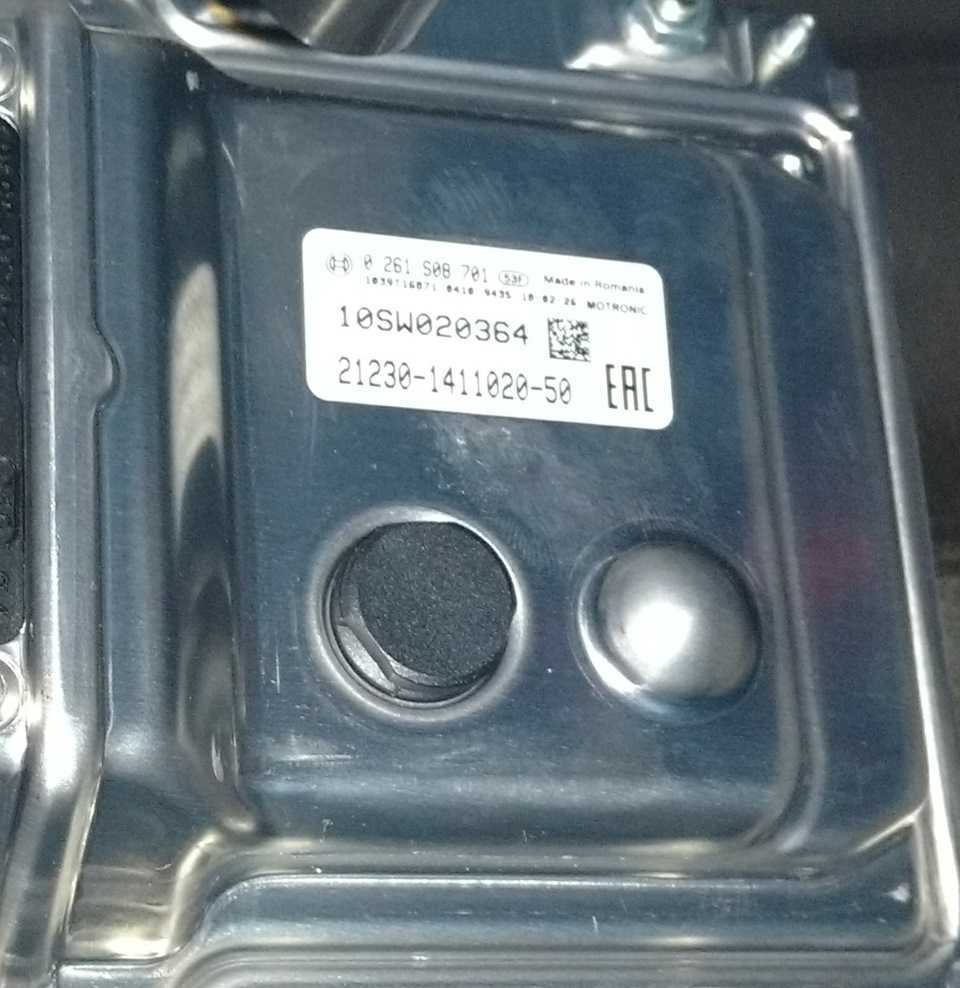

Обратите внимание на чертежное обозначение контроллера (2123–1411020–40). Новый контроллер приобретайте с таким же обозначением независимо от того, какой на нем указан тип изделия

Новый контроллер приобретайте с таким же обозначением независимо от того, какой на нем указан тип изделия.

Контроллер автомобиля производства с 2015 года выпуска под Евро – 5 также устанавливается в зоне ног пассажира и крепится к щитку передка

Контроллер управляет исполнительными механизмами, такими как топливные форсунки, дроссельный патрубок с электроприводом, катушка зажигания, нагреватель датчика кислорода, клапан продувки адсорбера и различными реле.

Контроллер управляет включением и выключением главного реле (реле зажигания), через которое напряжение питания от аккумуляторной батареи поступает на элементы системы (кроме электробензонасоса, электровентилятора, блока управления и индикатора состояния АПС).

Контроллер включает главное реле при включении зажигания.

При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (завершение вычислений, установка дроссельной заслонки в положение, предшествующее запуску двигателя).

При включении зажигания контроллер, кроме выполнения упомянутых выше функций, обменивается информацией с АПС (если функция иммобилизации включена)

Если в результате обмена определяется, что доступ к автомобилю разрешен, то контроллер продолжает выполнение функций управления двигателем.

В противном случае работа двигателя блокируется.

Контроллер выполняет также функцию диагностики системы.

Он определяет наличие неисправностей элементов системы, включает сигнализатор и сохраняет в своей памяти коды, обозначающие характер неисправности и помогающие механику осуществить ремонт.

В данной системе управления двигателем реле и предохранители системы управления двигателем расположены за монтажным блоком под панелью приборов.

Замена контроллера

Для предотвращения повреждений контроллера при отсоединении провода от клеммы «минус» аккумуляторной батареи или жгута проводов от контроллера зажигание должно быть выключено.

Снятие контроллера

Отсоединить провод от клеммы «минус» аккумуляторной батареи.

Отвернуть гайки крепления контроллера и снять контроллер, отсоединив от него колодки жгута проводов.

Отсоединять колодки от контроллера только на снятом контроллере.

В случае неисправности контроллера для замены необходимо использовать «чистый» контроллер.

Установка контроллера

Присоединить к контроллеру колодки жгута проводов.

Установить контроллер на автомобиль.

Присоединить провод к клемме «минус» аккумуляторной батареи.

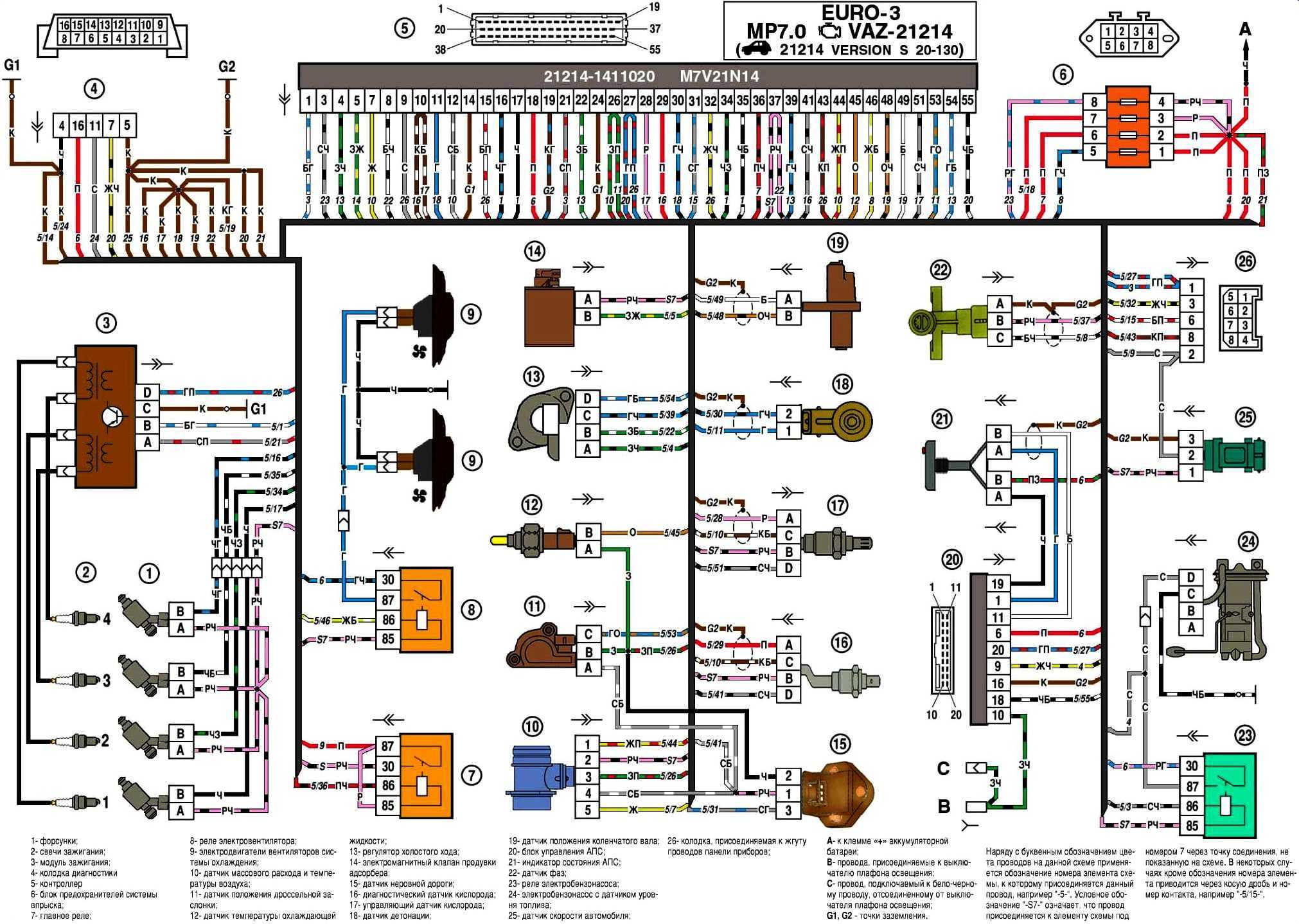

Схема подключения

Непосредственно разъем датчика Шнивы представляет собой трех контактную фишку, где:

• красный – плюс;
• черный – минус;
• синий – подача сигнала.

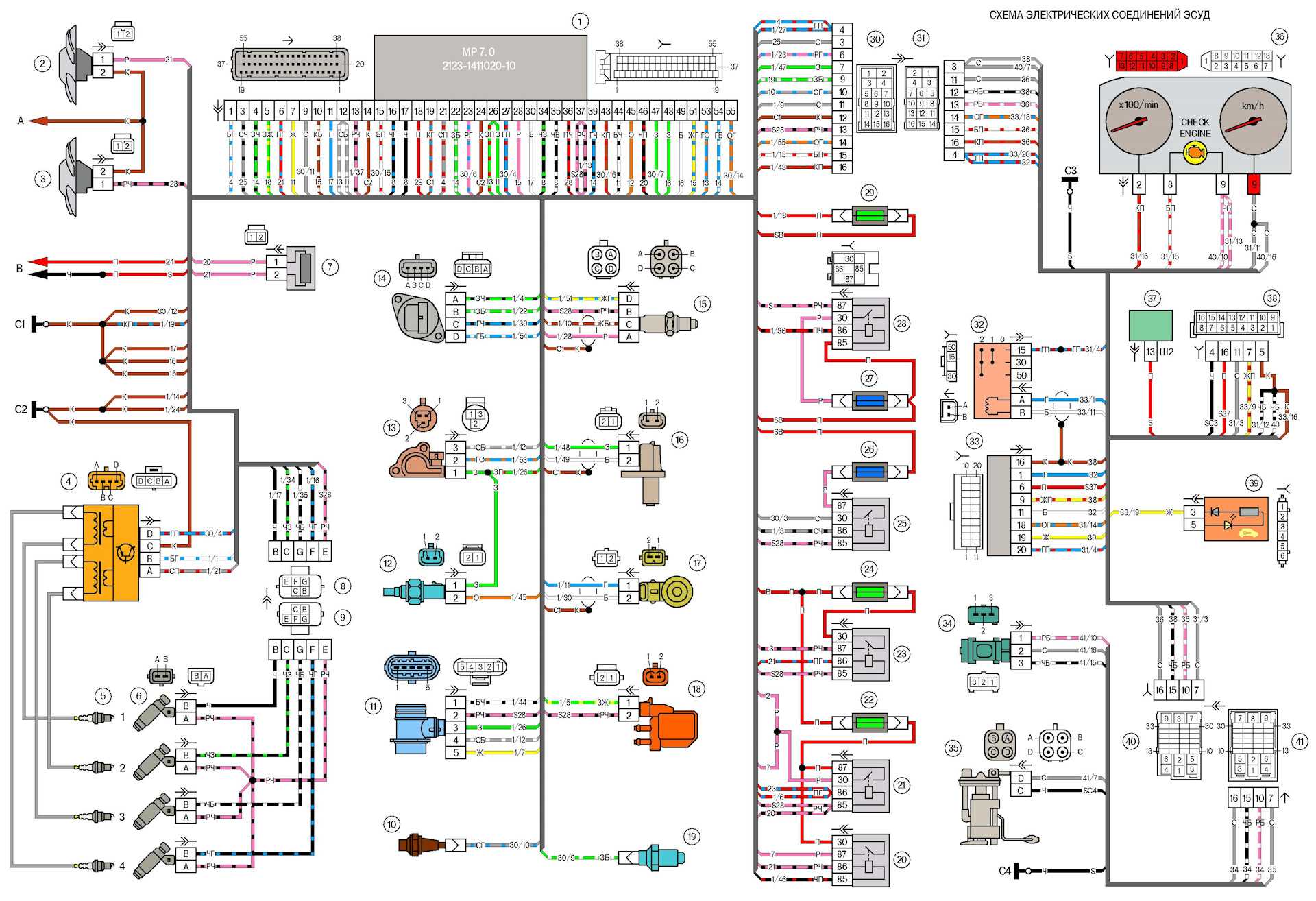

Как проводка подключается к спидометру расскажет электросхема элемента.

Опуская подробности и сложности распиновки привода спидометра, следует остановиться на подключении непосредственно сенсора. Здесь имеется три провода.

1. Кабель номер 1 – это плюс, уходит к датчику тормозной жидкости. Для поддержания постоянного питания.
2. Второй провод подключается к спидометру и отвечает за передачу сигнала.
3. Третий – черный. Кабель отвечает за минус и присоединяется к другому аналогичному проводу, либо прикручивается на корпус автомобиля, непосредственно в месте установки.
