Где находится разъем для диагностики ваз 2121. где находится?

Выбор оборудования для диагностики Нивы Шевроле

Первый шаг при выборе кабеля для считывания информации с бортового компьютера — определение типа разъема.

Основным отличием OBDI от OBDII (помимо года выпуска автомобиля, в котором он установлен) является форма разъема. Как определить какой тип распиновки используется в конкретном авто подробно указано выше. Также существует возможность подключения коннектора K-Line К ОБД разъему на Нива Шевроле. Таким образом производится установка специального диагностического оборудования.

Для считывания информации с ОБУ понадобится:

• сканирующее устройство, с поддержкой соединений необходимого типа (в настоящее время, кроме традиционного оборудования работающего через USB-кабель, существуют наименования, поддерживающие функции wi-fi и bluetooth);
• ноутбук;
• переходник (при необходимости);
• соответствующее ПО для проведения диагностики (для российского автопрома рекомендованы программы ScanMaster ELM 2.1 и OpenDiagPro).

На современном рынке представлен большой ассортимент диагностического оборудования. Его подразделяют на следующие виды:

• «любительская» аппаратура;
• мультимарочные (многофункциональные) устройства;
• профессиональное оборудование.

Последние две категории применяют для работы на СТО и в дилерских центрах. Для самостоятельной диагностики достаточно приобрести простой адаптер для начинающих на основе микросхемы ELM327.

Даже самое скудное по функционалу оборудование способно выполнить все базовые задачи (выявление ошибки, ее исправление, передача информации о состоянии ЭБУ на экран ПК). Такая услуга в сервисных центрах стоит до 1500 рублей. Приобретение адаптера избавит хозяина Нивы от необходимости обращаться к специалистам и сэкономит средства.

Самодиагностика

Функция предполагает отключение системы, в которой случилась поломка, с последующим включением обходной программы. Горящая на приборной панели лампочка «Check Engine» должна обеспокоить владельца Шевроле Нива. Разработчики предусмотрели функцию штатного самодиагностирования. Опция полезна в случаях, если произошел кратковременный сбой в программе, но машина продолжает работать в обычном режиме. Выявить «случайность» можно с помощью самодиагностики.

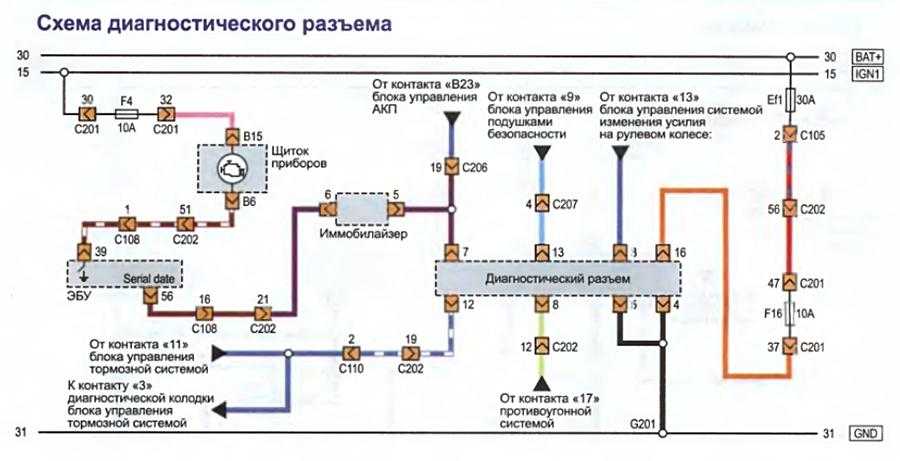

Где находится диагностический разъем на приоре, ваз, шевроле нива

Следует заметить, что в контрольном байте используются лишь четыре младших бита, — старшие биты зарезервированы под некоторые специальные команды и могут быть использованы PC при инициализации соединения с контроллером и согласовании протокола передачи данных, а также контроллером для контроля ошибок передачи.

Самодиагностика NIVA CHEVROLET, ВАЗ и тд

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно справочно — информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями, описанными в части 2 на стр. Принцип действия при этом мало отличается от стандартных схем поиска неисправностей

Диагностические шнуры Теперь немного о шнуре.

Так, например, 3-байтная команда будет выглядеть следующим образом: Десятичный формат обозначается меткой dec. Чтобы найти его надо посмотреть рядом с кожухом рулевой колонки.

Установка MSB контрольного байта говорит о наличии проблем, при этом следующий за ним байт состояния будет содержать соответствующую информацию. Преимущества такого метода в том, что он автоматизирует многие процессы во время выявления причины поломки машины.

При подключении автомобиля к устройству может начинаться с появления ошибок на экране ПК. Обычно диагностическое устройство выдает сообщение об отсутствии связи с контроллером. Но не следует поддаваться панике, на это может быть множество причин. Во первых, необходимо узнать, присутствует ли на автомобиле система иммобилизатора.

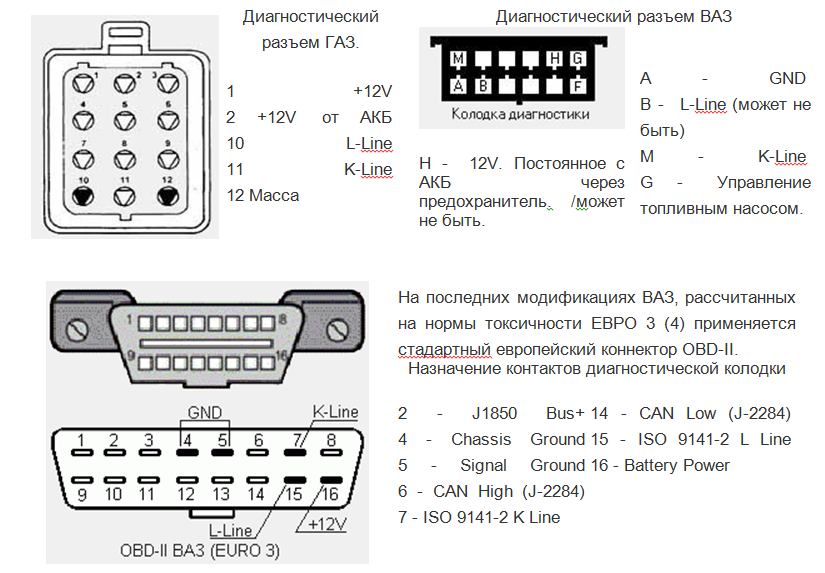

Виды диагностических шнуров для передачи данных

Если он есть, то необходимо проверить сам адаптер. В случае, если такой возможности нет, следует проверить систему диагностики на наличие разрывов, которые могут быть в проводке между разъемом и линией ЭБУ. При стандартном расположении в линию диагностики можно подключиться в разрыв между иммобилизатором и ЭБУ. В случае, если нет иммобилизатора, линия диагностики полностью экранирована а в месте подключения коннектора устанавливается заглушка.

Чтобы восстановить связь необходимо поставить перемычку между контактами, как указано на схеме или установить иммобилизатор. Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ.

Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.

Где находится блок иммобилайзера на Нива Шевроле

Автомобиль: Нива Шевроле. Спрашивает: Сикорский Олег. Суть вопроса: Не могу найти где установлен блок иммобилайзера на Нива Шевроле?

Всем доброго времени суток! У мена Нива Шевроле 2012 г.в. Поставил автомобиль на стоянку, на улице -25С . За несколько дней разрядился аккумулятор, в результате двигатель заблокировался, иммобилайзер сделал своё дело.

Вот теперь думаю эту штуковину отключить. Перелопатил много форумов, нашёл решение. Но возник вопрос, где находится электронный блок управления иммобилайзера на Шниве и как к нему добраться? Может быть у кого-то есть фото или схема, буду весьма признателен за помощь. К тому же хотелось бы услышать Ваше мнение по поводу отключения этой противоугонной системы, стоит или нет?

СНЯТИЕ И УСТАНОВКА МОДУЛЯ ЗАЖИГАНИЯ

Модуль зажигания установлен на блоке цилиндров двигателя с левой стороны. Неисправный модуль ремонту не подлежит, и его необходимо заменить.

Вам потребуются: ключ «на 10», отвертка.

1. Выньте из гнезд модуля наконечники высоковольтных проводов.

2. Отожмите отверткой или пальцем пластмассовый фиксатор и отсоедините колодку жгута проводов от модуля.

3. Отверните три гайки крепления модуля (удобнее пользоваться торцовым ключом), снимите установленные под гайками плоские шайбы и

4. снимите модуль со шпилек кронштейна.

5. Устанавливайте модуль в порядке, обратном снятию.

6. Присоедините к модулю колодку жгута проводов и вставьте в гнезда наконечники высоковольтных проводов. На высоковольтных проводах и на корпусе модуля нанесены номера соответствующих цилиндров.

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

1. контрольная лампа топливного резерва;
2. лампы освещения приборной панели;
3. контрольная лампа правого повторителя;
4. контрольная лампа левого повторителя;
5. колодка штекеров ВАЗ;
6. датчик температуры охлаждающей жидкости;
7. контрольная лампа наружного освещения;
8. контрольная лампа воздушной заслонки карбюратора;
9. контрольная лампа масляного давления;
10. контрольная лампа ручника;
11. контрольная лампа заряда аккумулятора;
12.  ВАЗ тахометр;
13. контрольная лампа «CHECK ENGINE»;
14. спидометр щитка;
15. контрольная лампа уровня тормозной жидкости;
16. контрольная лампа аварийной сигнализации;
17. контрольная лампа дальнего света фар;
18. указатель уровня топлива.

Белая колодка (Х1)		Красная колодка (Х2)
1	Корпус (масса)	1	К клемме «W» датчика указателя уровня топлива
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 + 12В питание
3	Тахометр (высоковольтный вх. с катушки)	3	Корпус (масса)
4	Const +12В от аккумулятора (через 6-й предохранитель)	4	Выключатель освещения приборов
5	Датчик температуры охлаждающей жидкости.	5	Указатель поворота ПРАВЫЙ
6	Предохранитель F1 (габаритное освещ.)	6	Указатель поворота ЛЕВЫЙ
7	Дроссельная заслонка («подсос»)	7	Уровень тормозной жидкости
8	Лампа Check Engine	8	К маршрутному компьютеру
9	Предохранитель F19 + 12В питание	9	Датчик скорости
10	Предохранитель F19 + 12В питание	10	Клемма «Т» указателя топлива
11	Стояночный тормоз, клемма «ВК»	11	Предохранитель F3 (дальний свет)
12	Вывод «D» генератора	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме «50» выключателя зажигания

Как отключить самому и зачем

Отключение иммобилайзера может понадобится в различных случаях:

• утерян ключ со встроенным транспондером;
• устройство вышло из строя и не позволяет запустить двигатель;
• при замене иммобилайзера или установке новой противоугонной системы;
• в случае повреждения проводки иммобилайзера;
• при перебоях в работе противоугонной системы, так как работа иммобилайзера синхронизирована с другими противоугонными средствами автомобиля.

Самому отключить иммобилайзер на Шевроле Ниве не так просто, как может показаться на первый взгляд. Это достаточно сложная задача, так как необходимо не только обесточить само устройство, но и произвести удаление данных из памяти ЭБУ. В ином случае электронный блок управления, не получая данных от иммобилайзера, не позволит запустить движок.

Для отключения используется два основных способа: кодовое отключение или обесточивание устройства с использованием проволочной перемычки.

Перемычка

Самодельная перемычка изготавливается из обычной проволоки. Она позволяет замкнуть цепь при отключенном иммобилайзера и восстановить связь между ЭБУ и диагностической колодкой.

От устройства нужно отсоединить разъем штатной проводки и установить перемычку между контактами 9.1 и 18, замкнув их и восстановив диагностическую цепь. Дальнейшие действия зависят от того, какое конкретно ЭБУ установлено в автомобиле.

В штатном порядке на Шеви Ниву устанавливались электронные блоки управления фирмы Bosch в различных модификациях — M1.5.4, MP7.0 или M7.9.7+ (конкретная модель зависит от года выпуска и класса экологии автомобиля). В первом случае проблема решается наиболее просто — ЭБУ вскрывается, а на место штатного чипа устанавливается чип очистки памяти EEPROM. После этого необходимо завести двигатель на несколько секунд — чип самостоятельно очистит память и перепрограммирует запоминающее устройство.

В случае, если на авто используется блок управления MP7.0 или M7.9.7+, ситуация сложнее. В таких ЭБУ память запаяна, поэтому существует два решения проблемы —

• выпаивание микросхемы и ее перепрограммирование на программаторе;

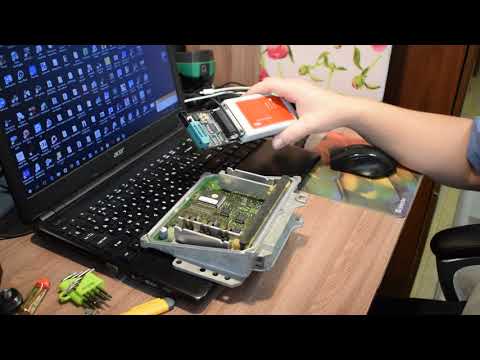

• использование программы COMBISET, которая загружается через специальный переходник к разъемам блока управления.

Аналогичным образом перепрошивается память ЭБУ, установленных после тюнинга, например, Январь 5.1.х, VS.1 и т. д.

Кодовое отключение

Метод кодового отключения используется в тех случаях, когда автовладелец помнит специальный код иммобилайзера. Кодовая комбинация цифр позволяет избежать демонтажа и перепрограммирования памяти ЭБУ. Для ввода кода понадобится оба ключа — рабочий и учебный.

Последовательность действий при вводе цифрового кода выглядит следующим образом:

1. Закрыть все двери автомобиля, в замок зажигания вставить учебный ключ и включить зажигание на несколько секунд, после чего заглушить мотор. На приборной панели должен начать мигать индикатор иммобилайзера.
2. Не дожидаясь, пока индикатор погаснет, вставить в замок рабочий ключ и вновь произвести зажигание. Иммобилайзер должен трижды подать короткий звуковой сигнал, затем двойной сигнал, а затем выключиться.
3. После того, как прозвучит сначала тройной, а затем двойной сигнал зуммера, можно выключать зажигание. Затем вновь вставить в замок зажигания обучающий ключ и в течение 6 секунд включить зажигание. Приборная панель должна отреагировать загоранием лампочки Check Engine, которая погаснет через минуту.
4. Далее ввести цифровой пароль. Цифра в коде соответствует числу нажатий педали газа. Каждое нажатие педали фиксируется ее удержанием в нижнем положении в течение 3 секунд.
5. Если число нажатий педали соответствует цифре кода, на приборной панели должна загораться лампочка Check Engine. При правильном вводе индикатор гаснет после 5-секундной паузы. Если лампочка не гаснет или часто мигает, код введен не верно.

Чтобы повторно запустить ввод пароля, необходимо выключить зажигание и вновь включить его при помощи ключа обучения. Для выхода из режима ввода пароля нужно отключить зажигание.

В том случае, если отключить встроенный иммобилайзер не получается, единственным способом остается физический демонтаж устройства. Такой способ не отменяет необходимости очистки памяти ЭБУ.

где на ниве шевроле находится диагностический разъем на видео смотрим | yastalamamoy.ru

диагностика нива шевроле

диагностика нива шевроле Программа используется для проведения технического обслуживания и ремонта автомобилей на станциях технического обслуживания, автосервиса, владельцем автомобиля при наличии персонального компьютера. Сам электронный блок управления расположен под бардачком, в районе ног переднего пассажира.

Низкий уровень моторного масла Имеются неполадки в системе зажигания, может быть связанно с неисправностью свечей или катушки зажигания Неисправна система питания.

Электрооборудование Подключение диагностического оборудования в авто Шевроле Нива Для диагностики бортового компьютера автомобиля используется специальное диагностическое оборудование, которое обычно подключается к персональному компьютеру или диагностический кабель шевроле нива. Имеет встроенное окно для просмотра графиков отображаемых параметров. Если имеется стандартное расположение то он в диагностическую линию подключается между ЭБУ иммобилизатором.

После подгрузки в программу прошивки ЭБУ, появляется возможность изменения параметров: С помощью программы можно изменить: С помощью данной программы Вы сможете посмотреть ошибки, стереть из, а также посмотреть некоторые аналоговые параметры. Удобный, интуитивно понятный русскоязычный интерфейс.

Программный сканер дилерского уровня для VAG. Обладает чуть менее дружественным интерфейсом.

Имеет встроенное окно для просмотра графиков отображаемых параметров. Есть и английская версия.

Устройство диагностики ELM327 отзыв для Шевроле Нива

Устройство диагностики ELM327 отзыв для Шевроле Нива Низкий уровень моторного масла Имеются неполадки в системе зажигания, может быть связанно с неисправностью свечей или катушки зажигания Неисправна система питания. Возможно что в один из цилиндров прекратился впрыск топлива Неисправен лямбда-зонд В системе ЭСУД вышел из строя какой-то отдельный датчик Можно сделать вывод что в каких-то случаях когда двигатель заводится и при этом горит чек то это может говорить о том что двигатель работает в аварийном режиме и неполадка является не сильно критичной.

В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с подачей топлива или из строя вышел датчик коленвала. В любом случае пока не выясните точную причину автомобиль лучше не использовать.

Чип тюниг Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива.

Данная процедура помогает извлечь дополнительную производительность заложенную в моторе. Весь процесс можно разделить на несколько этапов: Считывание необходимых данных из электронного блока управления Осуществление необходимой корректировки Обновление и запись новых данных Основным достоинством данной процедуры является: Чтобы восстановить связь необходимо поставить перемычку между контактами, как указано на схеме или установить иммобилизатор.

Виды диагностических шнуров для передачи данных

Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ. Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.

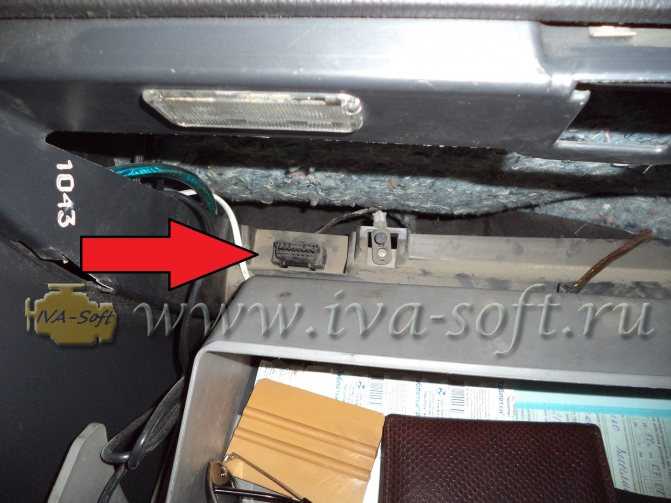

Диагностический разъем шевроле нива расположен около замка зажигания. Чтобы найти его надо посмотреть рядом с кожухом рулевой колонки.

Сам электронный блок управления расположен под бардачком, в районе ног переднего пассажира. Для того, чтобы получить доступ к нему необходимо снять перчаточный ящик и снять крепления блока предохранителей.

Если есть в наличие кабель длинный кабель, то не обязательно снимать крепления.

Замена кислородного датчика (замена лямбда-зонда) Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

Проверка лямда зонда на ваз нива

Также обманка лямбда зонда на Шевроле Ниву ставится при удалении катализатора.

Нива Шевроле руководство по ремонту. контроллера Замена датчика коленвала Замена датчика охлаждения жидкости Замена датчика…

Проходящий воздух охлаждает один из датчиков, а электронная схема датчика преобразует эту разность температур в выходной сигнал для электронного блока управления.

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика.

Принцип работы довольно простой. Выхлопные газы после рабочего цикла в цилиндрах освобождаются наружу. Они проходят через выпускной коллектор, встречаясь на пути с датчиком. Последний оснащен чувствительным наконечником, который и определяет остаток кислорода в газах. На Шевроле Ниве стоит двухконтактный датчик. После сбора информации данные поступают на ЭБУ, и затем блок корректирует состав горючей смеси.

В идеале, значение лямбда зонда должно составлять единицу.

В таком случае на одну часть порции приходится 14,7 частей кислорода. Если значение больше единицы, значит, смесь обогащена. В ней содержится больше кислорода, чем нужно. Исходя из этих данных, блок дает команду на подачу большего количества топлива. Эффективная работа датчика возможна только при его разогреве до градусов Цельсия то же самое касается и катализатора.

При этом возможны сбои на холостом ходу. О ресурсе Лямбда зонд — один из самых уязвимых датчиков в конструкции Шевроле Нивы. Его ресурс часто не превышает и 40 тысяч километров. По истечению этого срока владельцы сталкиваются с разными проблемами: Ситуации, когда потребуется обманка лямбда зонда на Ниву Ее автомобилисты устанавливают по разным причинам. В большинстве случаев это связано с экономией.

Как поменять лямбда-зонд самому — видеоурок от NGK

https://youtube.com/watch?v=kOSIeZLa5CQ

Обманка стоит в раза дешевле нового датчика около рублей. А служит она куда дольше. Судя по отзывам, обманка практически вечная, так как не считывает сигналы и имеет примитивную конструкцию.

Также обманка лямбда зонда на Шевроле Ниву ставится при удалении катализатора. Он устанавливается на все модели с нормами выше Евро Но какой бы способ удаления катализатора не использовался, в любом случае нужно избавляться от кислородного датчика. Да, автомобиль не перестанет ездить. Если питание отсутствует, проверьте состояние электропроводки на участке цепи между главным реле, РСМ и кислородным датчиком.

При отрицательных результатах перечисленных выше проверок, замените неисправный l-зонд. Во избежание риска повреждения компонентов прежде чем приступать к снятию датчика прогрейте двигатель в течение пары минут — постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры.

Отсоедините отрицательный провод от батареи. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Поддомкратьте автомобиль и установите его на подпорки. Аккуратно рассоедините разъем электропроводки кислородного датчика. Аккуратно выверните зонд из выпускного коллектора первичный датчик или сборки каталитического преобразователя вторичный датчик. Перед вворачиванием датчика на место смажьте его резьбовую часть антиприхватывающим герметиком новые датчики обычно уже покрыты соответствующим составом.

Вверните датчик на свое штатное место и прочно затяните его. Опустите автомобиль на землю и произведите его ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.

Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент. Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная низкая разность потенциалов на выходе датчика , то дается команда на обогащение смеси.

Если смесь богатая высокая разность потенциалов , дается команда на обеднение смеси. Замена реле системы управления двигателем Нива Шевроле Реле системы управления двигателем, как и предохранители этой системы, расположены в блоке предохранителей и реле системы управления, установленном на задней крышке контроллера под панелью приборов на щите передка перед пассажиром.

Видео «Отключение иммо в автомобиле Нива Шевроле»

Пользователь Великий Чиптюнер подробно рассказал о выполнении очистки памяти блока управления Бош и самостоятельном выключении блокиратора ДВС.

Как известно вазовские иммобилайзеры АПС-4 и АПС-6 имеют некоторые критичные «особенности», с которыми не возникает никакого желания столкнуться где-нибудь в лесу.

1. Самопроизвольное удаление рабочих ключей из иммо. Было это почти три года назад, был мороз за 30… из иммо удалился рабочий ключ, благо автомобиль стоял около дома, а не где-нибудь в лесу. Красным обучающим ключом двигатель запустился и получилось обучить рабочий ключ. Но что делать если красный ключ далеко?

2. Блок иммобилайзера физически умирает — затопление, проблема с проводкой и т.п., и шнивовод с нивоводом остаются в лесу в ожидании эвакуации… в лесу спасет только смена мозга, а в условиях цивилизации спасет очистка микросхемы в ЭБУ…

Также возможна потеря ключа или чипа из него, но эту неприятность можно обойти иммобилайзер АПС-6: способ обхода при утрате ключа.

Для гибридных авто

Поскольку гибридные автомобили сегодня — не новшество, предлагаем вам ознакомиться с описанием их индикаторов.

Символ	Определение
	Основной аккумулятор либо батарея контура высокого напряжения неисправны. При появлении индикаторов следует проверить работу АКБ, убедиться в наличии раствора электролита в банках, а также отсутствии трещин на корпусе. Данные значки могут указывать также на неисправность генераторного устройства, поломку его реле регулятора напряжения.
	Слишком низкий заряд. К аккумуляторам это не относится, речь идет о высоковольтной батарее.
	Необходимо как можно быстрее зарядить батарею.
	Мощность транспортного средства снижена.
	Индикаторы срабатывают при неисправности системы внешнего звукового оповещения пешеходов о приближении транспортного средства. Возможны поломки датчиков, установленных на кузове авто.
	Индикаторы, свидетельствующие о неполадках в работе электромобилей. Значок желтого цвета указывает на несерьезную проблему, а при появлении красного символа эксплуатация авто недопустима. При таких индикаторах возможно снижение мощности силового агрегата, что говорит об активации аварийного режима функционирования.
	Значок гибридного автомобиля, указывает на готовность транспортного средства к передвижению.
	Значки заряда аккумулятора на электромобилях.
	Значок включенного режима электрической тяги для гибридных автомобилей.
	Возникли проблемы в работе электрического привода машины.

Диагностика ошибок Шевроле Нива

Самым надежным способом выявить, что с машиной не так является диагностика электроприборов и оборудования. Процедура позволяет с точностью выявить поломки и быстро починить авто.

В автомобиле имеется два способа обнаружить проблему.

Самодиагностика ВАЗ 2123

Простейшая процедура предоставляет автомобилисту самостоятельно установить поврежденный участок и устранить поломку. Благодаря удачной прошивке бортового компьютера некоторые ошибки выводятся на штатный дисплей. При этом, самостоятельно ничего не происходит – потребуется выполнить несколько действий вручную:

• заглушить двигатель и выключить зажигание;
• найти на приборке клавишу сброса суточного пробега и нажать ее;
• одновременно с этим провернуть ключ в личинке пуска;
• если все сделано правильно, все индикаторы на приборке загорятся, а стрелки приборов сделают полный круг и вернутся на место;
• при этом на встроенном дисплее отразится версия прошивки бортового компьютера;
• следующее нажатие на клавишу выведет на экран ошибку сети.

При верных манипуляциях, на дисплее высветится один из указанных кодов, при этом каждый номер ошибки Нива Шевроле, будет отвечать за собственный участок магистрали:

• 0 – ошибка 0 Нива Шевроле свидетельствует о том, что проблемы в бортовых цепях полностью отсутствуют, скорее всего, поломка носит чисто механический характер;
• 1 – стандартная ошибка ЭБУ Нива Шевроле – процессор работает неправильно;
• 2 – у Шевроле Нива ошибка 2 говорит об отсутствии питания на поплавке бензобака;
• 4 – нарушение работы АКБ или генератора, в бортовых цепях обнаружено критическое превышение номинального напряжения свыше 16 вольт;
• 8 – имеет противоположное значение, на Шевроле Нива ошибка 8 говорит о чрезмерном падении напряжения в проводке по причине глубокого разряда аккумуляторной батареи или неисправности генератора;
• 12 – ошибка 12 Шевроле Нива сообщает о поломке контрольного индикатора;
• 13 – нарушена передача сигнала от лямбда-зонда, требуется проверить устройство и магистральные линии питания;
• 14 – на Нива Шевроле ошибка 14 говорит о критической температуре антифриза, системе требуется охлаждение, в противном случае возможно закипание силового агрегата;
• 15 – мотор слишком холодный для возможности нормальной работы, обычно ошибка исчезает после хорошего прогрева или замены датчика;
• 19 – сбой в работе ДПКВ, кодировка выдает неправильную частоту вращения узла;
• 21/22 – положение дроссельной заслонки отличается от расчетных показателей в большую/меньшую сторону;
• 23/25 – воздушная смесь на впускном коллекторе чрезмерно остужена или перегрета;
• 24 – обрыв цепи спидометра, сопровождается отсутствием реакции стрелки прибора на манипуляции водителя;
• 27/28 – неправильное отображение фактического количества выхлопа от расчетного значения;
• 33/34 – ДМРВ, завышены или занижены показатели прибора, относительно фактического состояния системы;
• 35 – неправильная работа мотора на холостых оборотах, требуется проверить правильность настроек смесеобразования;
• 41 – датчик фазораспределения или ДПРВ обнаружен обрыв цепи или получаемые данные ошибочны;
• 42 – обнаружены множественные пропуски зажигания, система отключила подачу топлива в поврежденные цилиндры;
• 43 – сенсор канала детонации выдает ошибку;
• 44/45 – слишком обогащенная/обедненная горючая смесь, требуется проверить топливные магистрали на предмет механических повреждений;
• 49 – вакуумметр вышел из строя или перегружен;
• 51 – ПЗУ отказал, либо имеется пробой силовых кабелей;
• 52 – ОЗУ работает некорректно, повреждено, обесточено;
• 53 – клапан продувки адсорбера неисправен;
• 54 – контроллер октан-корректора обесточен или сломан;
• 55 – расчтеная нагрузка на ДВС отличается от установленной;
• 61 – контроллер количества кислорода в системе впуска передает неверные данные на ЭБУ.

При этом нужно с точностью понимать что, к примеру, когда на дисплее находится ошибка 10, Нива Шевроле говорит водителю о наличии нескольких проблем (стандартные, однозначные коды суммируются).

Также следует знать, что ошибки самодиагностики Нива Шевроле не отображают точного расположения поломки. Кодировки могут показать только участок проводки, где требуется искать причину неисправности. Также, указанные шифровки могут стать следствием программного сбоя после неудачной мойки или отключения аккумуляторной батареи. Для получения более точных данных пользователю необходимо подключить специальный диагностический сканер.

Где находится разъем для диагностики у Шевроле Нива

Классическое расположение колодки диагностического разъема у большинства автомобилей — за рулем около замка зажигания. Шеви Нива — не исключение. Используется распиновка типа OBD. On-board diagnostics первого поколения разработана еще в 1991 году с целью считывания информации по состоянию ЭБУ (электронного блока управления). Эта система отвечает за все функции работы двигателя.

В первых экземплярах Niva Chevrolet использовался 12-тиконтактный разъем OBD1. С 2002 года его сменили на 16-тиконтактный OBD2. Чтобы подобрать корректное диагностическое оборудование для бортового компьютера, нужно заранее узнать какой тип распиновки в конкретной Chevrolet Niva.

Как снять мозги на ниве шевроле

Контроллер системы управления двигателем установлен под панелью приборов на щите передка перед пассажиром.

Откручиваем три гайки крепления блока реле и предохранителей

Отсоединяем от кронштейна блок в сборе

Крестовой отверткой откручиваем два винта крепления кронштейна

Снимаем контроллер вместе с кронштейном

Вытягиваем фиксатор колодки жгута и отсоединяем ее от контроллера

Устанавливайте контроллер и блок предохранителей и реле в порядке, обратном снятию

Обратите внимание на чертежное обозначение контроллера (2123–1411020–40)

Новый контроллер приобретайте с таким же обозначением независимо от того, какой на нем указан тип изделия.

Контроллер автомобиля ВАЗ-2123 обычно находится в салоне автомобиля с правой стороны под вещевым ящиком.

Крепление и конструкция контроллера зависит от маркировки его.

Контроллер с электронной педалью управления дроссельной заслонкой немного отличается от контроллера, который управляет дросселем с механической связью.

Но основной принцип такой же.

Для снятия контроллера отключаем минусовую клемму аккумуляторной батареи.

Откручиваем и снимаем вещевой ящик. Как снять вещевой ящик ВАЗ-2123

1. Ключом на 10 отворачиваем гайку крепления защитного кожуха

2. Снимаем кожух

3. Ключом на 10 откручиваем три гайки крепления блока реле и предохранителей

4. Отсоединяем от кронштейна блок в сборе

5. Крестовой отверткой отворачиваем два винта крепления кронштейна

6. Снимаем контроллер в сборе с кронштейном

7. Берем за выступ фиксатора

8. Вытягиваем фиксатор до упора

9. После этого отсоединяем колодку жгута проводов от контроллера

Контроллер вместе с реле и предохранителями системы управления двигателем

Устанавливаем контроллер в обратной последовательности.

Контроллер (ЭБУ электронный блок управления) на автомобиле Нива Шевроле снимают для его ремонта или полной замены в случае выхода из строя, а так же при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Контроллер установлен под панелью приборов на щитке передка кузова перед пассажиром. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо снять крышку блока предохранителей и реле.
• Далее крестовой отверткой откручиваем левый и правый винты крепления контроллера и блока предохранителей к щиту передка кузова.

• Отводим контроллер от щитка передка немного в сторону и откручиваем гайки крепления к нему блока и отделяем его от контроллера.
• Отведите в сторону защелку колодки жгутов с питающими проводами.

• Отсоедините от него колодку с проводами и снимите.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Основные неисправности и их причины

Неисправности иммобилайзера обычно проявляются в том, что не удается разблокировать и завести двигатель. Также на панели приборов загорается индикатор иммобилайзера и лампочка Check Engine.

Причины подобного поведения могут быть различными. Самая частая «поломка» — банальная разрядка батарейки в брелоке ключа. Для решения проблемы нужно всего лишь поменять источник питания. Однако нередко встречаются и более серьезные поломки.

1. Повреждения транспордера на ключе, препятствующие передаче сигнала на модуль управления. Чаще всего вызвано физическим воздействием на ключ.
2. Механическое повреждение модуля управления. Может быть вызвано, например, окислением контактов в результате воздействия влаги.
3. Обрыв электрической проводки и нарушение цепи электроснабжения блока управления. Может быть вызвано механическим воздействием, физическим износом и т. д.
4. Программные нарушения, то есть обычный «глюк» устройства.

Watch this video on YouTube
