Модуль зажигания: признаки и причины неисправности, проверка, ремонт

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

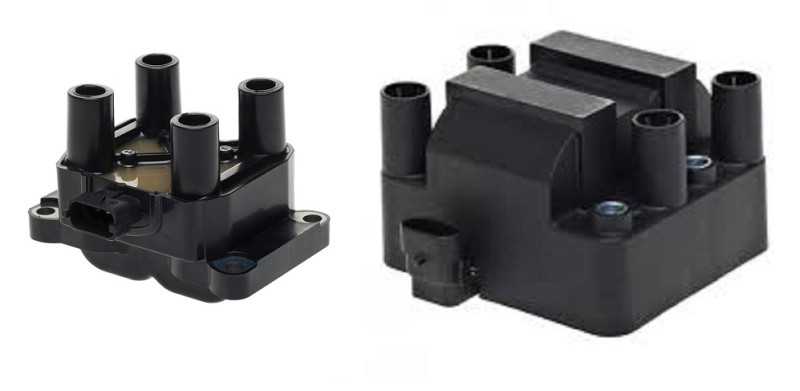

Отличия МЗ: слева 1,6 литра, справа 1,5 литра 16 клапанов

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

использование некачественных или неподходящих по параметрам свечей;
эксплуатация при неработающих проводах высокого напряжения;
частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

неустойчивый (плавающий) холостой ход;
двигатель с трудом набирает обороты;
характерный звук работы мотора (троение);
рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Профилактика катушек зажигания

Прежде всего это использование правильных свечей так как именно пренебрежение этого правила основная причина выхода катушек зажигания из строя.

Со временем наконечники катушек трескаются и свечу начинает пробивать что собственно тоже является причиной выхода катушки из строя, троению двигателя и потери мощности, а так же появляется коронный разряд и черный нагар, в данной ситуации наконечники можно оживить например обмотав их изоляционной лентой но лучше заменить их.

Свечи зажигания хорошего качества но неправильно подобраны по калийному числу т.е. горячие и холодные свечи.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Благодарю за важную информацию по невозможности замера сопротивления во вторичной обмотке с высоковольтным диодом . Странно ,что практически все пользователи сетей интернета , утверждают , что вторичная катушка со встроенным высоковольтным диодом проверяется в режиме замера сопротивления , в результате чего и определяется сопротивление вторичной катушки . Исходя из этой информации мне пришлось купить четыре индивидуальных катушки . И напрасно . Поскольку и у новых катушек определить сопротивление вторичной обмотки не удалось .

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя (см. «Сброс давления топлива в системе питания») и не устанавливаем на место предохранитель топливного насоса. Снимаем с двух свечей зажигания (обслуживаемых проверяемой частью катушки) наконечники высоковольтных проводов и вставляем в них заведомо исправные свечи зажигания.

Соединяем резьбовые части свечей, обмотав их оголенным многожильным медным проводом.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свечам зажигания и наконечникам высоковольтных проводов. Помощник, переведя ключ в замке зажигания в положение III, проворачивает коленчатый вал. При исправных свечах зажигания, высоковольтных проводах, катушке зажигания и ее цепях между электродами свечей должны регулярно проскакивать искры. Если это не так — необходимо проверить цепи питания и управления катушкой. Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем один щуп тестера к «массе» двигателя, а другой к среднему выводу колодки жгута проводов (к которому подходит зеленый с красной полосой провод). При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи. Если напряжение отсутствует, проверяем целостность предохранителя «F34», а также исправность цепи (обрыв или замыкание на «массу») между выводом 2 колодки системы управления двигателем и выводом колодки, которая подсоединяется к контактной части замка зажигания. Для проверки цепи управления катушкой зажигания используем пробник с лампой мощностью 1,2 Вт.

Подсоединяем щупы пробника к выводам 1 и 2 колодки жгута проводов управления обмоткой катушкой зажигания. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать. В противном случае проверяем цепи между выводами катушки зажигания и выводами колодки жгута проводов ЭБУ. Для проверки питания второй части катушки пробник подсоединяем к выводам 2 и 3. Если цепи питания и управления катушкой зажигания исправны, но при проверке на свечах нет искры (см. выше), то следует проверить саму катушку. Для проверки катушки зажигания следует замерить сопротивление…

…первичной (1-2 Ом)…

…и вторичной (8-9 кОм) обмоток. При отсутствии искры на свечах следует также проверить исправность высоковольтных проводов. Изоляция и наконечники проводов не должны иметь повреждений, а сопротивление колебаться в диапазоне от 1,7 до 4,0 кОм в зависимости от длины провода.

Я хочу попросить по возможности скинуть в комментах показания ваших катушек, дабы сделать хоть какую то статистику по данному вопросу. Еще хотелось бы узнать показания на умершей катушке(если у кого то такие имеются)

Назначение и принцип работы

Модуль зажигания автомобиля ВАЗ-2114 с инжекторным 8 клапанным силовым агрегатом располагается прямо напротив блока двигателя со стороны свечей. Такое расположение наиболее эффективно для подвода высоковольтных проводов к свечам зажигания. Крепится устройство на стену подкапотного пространства. Это положение выбрано не случайно. Так МЗ меньше взаимодействует с вибрирующими частями автомобиля.

Устройство, которым комплектуется описываемая модель автомобиля, относится к блочному типу. В одном корпусе располагаются 2 катушки индуктивности и 2 регулятора разрядного напряжения. Работает прибор по следующему принципу:

От контролера положения коленчатого вала проходит импульсный сигнал на бортовой компьютер.
Сигнал подтверждается импульсным сигналом с датчика Холла системы зажигания.
Оба сигнала проходят расчет в бортовом компьютере и передаются в виде тока на модуль.
В модуле происходит преобразование напряжение 12 вольт в ток высокой силы.
С катушки напряжение поступает на разрядник, который образует импульсное напряжение.
Напряжение проходит по высоковольтному проводу 1 и 4 цилиндра на свечу зажигания.
Свеча разряжается искрой, воспламеняя горючее в цилиндре.
Во время разряда, свечи 2–3 также получают напряжение, но его мощность корректируется разрядником.

Все компоненты укомплектованы в высокопрочный пластик с алюминиевой пластиной для крепления к двигателю. Дополнительно обе катушки залиты изоляционным раствором. На корпусе устройства расположены лишь 4 контактных гнезда для высоковольтных проводов и гнездо электрического питания.

При соблюдении всех правил эксплуатации, модуль зажигания очень надежный электронный прибор, но он достаточно хрупкий. Если электрическая цепь имеет ряд повреждений и часто находится под воздействием коротких замыканий, то катушки или разрядники выходят из строя.

Любая неисправность МЗ приводит к перебоям в работе двигателя. Далее будут описаны основные симптомы неисправности этого устройства.

Установка модуля зажигания Ваз 2112 своими руками

Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят. После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками

При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)

Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!
Затем оденьте высоковольтный провод, на центральную часть катушки зажигания. А следом установите клему «минус» на аккумулятор.

Версия модуля на 8-ми клапанной ВАЗ-2112

На двенашку устанавливали два 8-клапанных мотора разного объёма — 1,5 и 1,6 л . Модули зажигания у этих моторов разные. Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010, а мотор объёмом 1600 кубов оборудован модулем 2111-3705010. Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

В его составе две катушки зажигания и два высоковольтных ключа-коммутатора. Катушки предназначены для создания высоковольтных импульсов.

По сути это простой трансформатор, у которого две обмотки: первичная, с напряжением индукции примерно пятьсот Вольт, и вторичная, с индуктивным напряжением как минимум в двадцать килоВольт. Помещено всё в один корпус с одним разъёмом для сигнальных проводов и четырьмя для высоковольтовых.

Строение модуля катушки зажигания Ваз 2112

Работа модуля зажигания основана на «принципе холостой искры». Модуль способен раздавать искру попарно: в первый и четвёртый, второй и третий цилиндры при передаче импульсов с электронного блока управления.

Признаки неисправности системы зажигания

Как понять, все же в чем проблема? Модуль зажигания ВАЗ-2110, признаки неисправности – это не тайна за семью печатями, не загадка века. Ничего таинственного здесь нет. Внимательность позволит найти искомое. Для начала модуль надо осмотреть. Возможно, на нем есть повреждения, трещины, царапины. Такую деталь лучше поменять. Она является источником серьезной опасности. Существует риск пожара. Осмотрев модуль, не найдя следов повреждений, как быть? Вероятно, внутри проблема. Есть шанс, что дело и не в нем вовсе.

Неисправность системы зажигания легко перепутать с проблемами двигателя. К ремонту, соответственно, нужно подготовиться – ремонт стоит дорого.

Характерными признаками поломки системы зажигания являются:

проблемы с мощностью двигателя;
неполадки, связанные с управлением во время разгона;
неисправность одновременно пары цилиндров – 1 и 4, или 2 и 3;
двигатель попросту не запускается.

Во всех этих случаях неизвестно, сколько кататься спокойно придется. Рано или поздно настанет момент истины, и система зажигания откажется служить. Своевременный ремонт – основа правильного ухода за машиной. Это, пожалуй, настоящий контроль над ней. От неполадок системой зажигания страдают и другие детали, пускай и не сильно. Однажды придется вспомнить эту ситуацию, растерянность, увидеть ошибки.

ТЕХНОЛОГИЯ ПРОВЕРКИ МОДУЛЯ ЗАЖИГАНИЯ

В сервисных центрах и на станциях техобслуживания проверка модуля зажигания выполняется посредством специального устройства – осциллографа, однако мы предлагаем вам более простую технологию, дающую аналогичные результаты.

Проверить модуль зажигания можно, используя обычную контрольку (лампочку на 12 Вольт) и мультиметр – прибор для проверки катушек зажигания, который можно купить в любом автомагазине за 300-500 рублей.

Прежде чем приступать к самому устройству, необходимо проверить предохранитель и проводку, которой узел подсоединен к свечам и генератору.

Предохранитель проверяется следующим образом:

Разъединяем колодку проводов питания;
Одну клемму мультиметра устанавливаем на контакте «А», вторую – на массе двигателя.

Если предохранитель работает исправно, тестер будет показывать напряжение в 12 В. При превышении либо недостаче напряжения предохранитель подлежит замене.

Питание узла проще всего проверять контролькой – подсоединяем её проводки к контактам «А» и «Б» и заводим четырнадцатую. При включении стартера лампочка должна загореться, в противном случае необходимо искать проблемы в цепи контактов «А», вероятно в ней произошел обрыв.

Проверка модуля зажигания мультиметром требует наличие прибора, который может выполнять функции омметра. Ставим тестер в данный режим работы и подключаем клеммы к высоковольтным проводам, идущим на первый и четвертый цилиндр, далее аналогичным образом проверяем второй и третий. Если модуль исправен, тестер будет показывать сопротивление 5,2-5,5 Ом.

Стоит отметить, что модулем комплектуются только первые ВАЗ 2114 1.5Л, тогда как современные четырнадцатые выпускаются с катушкой зажигания. По сути, это тот же модуль, в корпусе которого отсутствует коммутатор (он перенесен в ЭБУ), так что проверка катушки зажигания ВАЗ 2114 выполняется по аналогичной технологии.

Система зажигания ВАЗ 2170 2171 2172 Приора — устройство, принцип работы, ремонт

1. Устройство системы зажигания ВАЗ 2170 2171 2172 Лада Приора (Lada Priora).

В системе зажигания не используется традиционный распределитель.

. здесь применяются индивидуальные катушки зажигания. В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.В системе зажигания применяют свечи типа АУ17ДВРМ или их зарубежные аналоги. Более подробно о свечах зажигания можно посмотреть в разделе «Свечи зажигания: устройство свечи, основные параметры и диагностика неисправностей свечей зажигания»

В системе зажигания автомобиля ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) за распределением и моментом возникновения искры в цилиндрах следит ЭБУ. Искрообразование происходит последовательно в тех цилиндрах, в которых заканчивается такт сжатия и, соответственно, соблюдается порядок 1–3–4–2. Датчики положения коленчатого и распределительных валов подают в ЭБУ импульсные «опорные» сигналы, на основе которых ЭБУ рассчитывает последовательность срабатывания катушек зажигания. Для точного управления зажиганием ЭБУ использует следующую информацию:– частота вращения коленчатого вала;– нагрузка двигателя (массовый расход воздуха);– температура охлаждающей жидкости;– положение коленчатого вала;– положение распределительных валов;– наличие детонации.

2. Снятие и установка катушек зажигания на ВАЗ 2170 2171 2172 Лада Приора.

Вам потребуется торцовая головка «на 10».1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите декоративный кожух с двигателя (см. «Снятие и установка декоративного кожуха двигателя»). 3. Отожмите пластиковый фиксатор колодки присоединения электропроводки

4. . и отсоедините от вывода катушки колодку жгута проводов.

6. . и извлеките катушку из свечного колодца.

римечания Так выглядит снятая с автомобиля катушка зажигания Лада Приора (Lada Priora).

7. Установите катушку зажигания в порядке, обратном снятию.

Источник статьи: http://autosecret.net/elektro-vaz-2170-2171-2172/450-sistemazagiganiyavaz217021712172priora

Двоение двигателя

Основная задача модуля – управление катушкой, а также установка угла опережения зажигания и его изменения в случае чего. Определить неисправность данного элемента можно несколькими способами. Один из распространенных способов – проверка искры на парных цилиндрах

«Двоение» мотора – основной признак неисправного модуля, поэтому при такой проблеме следует обратить внимание на состояние корпуса МЗ. Для большей уверенности можно подключить заведомо рабочий модуль и посмотреть на поведение мотора

МЗ работает таким образом, что при его неисправности происходит «двоение» двигателя. Парные цилиндры начинают отказывать. В «четырке» парными являются 1 и 4, 2 и 3 цилиндры. Проверка искры на каждом высоковольтном проводится классическим способом: на снятый провод накручивается свеча, после чего делается попытка запуска мотора. Если искры нет на парных цилиндрах – с высокой долей вероятности неисправен модуль.
Двоение двигателя может быть вызвана и другими причинами: неисправные высоковольтные провода, изношенные свечи, неработающие форсунки, прогоревшие клапана. Однако в большинстве случае причиной такой неисправности становится вышедший из строя модуль.

Устройство катушки зажигания

Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.

Цены и артикулы

Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.

Катушка зажигания от Bosch.

Неисправности модуля зажигания ВАЗ 2114, 2115

Неисправность модуля зажигания	Поведение двигателя
Обрыв первичной обмотки катушки модуля зажигания	Не работают 2 цилиндра. Сильная тряска движка
Обрыв вторичной обмотки катушки модуля	Не работают два цилинра. Сильная тряска мотора.
Короткое замыкание первичной обмотки катушки модуля зажигания	Двигатель троит. Провалы, неустойчивая работа двигателя на холостых
Короткое замыкание вторичной обмотки одной катушки модуля зажигания	Двигатель троит. Провалы, неустойчивая работа двигателя на холостых. Плохая искра на свечах зажигания
Окисление клем на клемной колодке тонких проводов	Двигатели плохо заводится, глохнет. Неустойчивая работа на всех режимах
Разрыв электрической цепи, соединяющей модуль зажигания с контроллером.	Двигатель очень плохо заводится. Неустойчивая работа на всех режимах, проваля при разгоне
Перегорела электронная схема модуля зажигания.	Нет искры. Двигатель не заводится

Катушка зажигания ВАЗ 2110-2112

Катушка зажигания двигателя — это главная деталь системы зажигания автомобиля, которая служит обычным преобразователем постоянного тока низкого напряжения, что поступает от АКБ или напрямую от электрогенератора в высоковольтное напряжение для дальнейшей подачи электрического импульса на свечи зажигания.

Катушка представляет собой, образно говоря, «сердце» системы зажигания, потому, что обеспечивает создание в ней высокого напряжения. Эта деталь используется во всех современных системах зажигания: электронной, контактной и бесконтактной

. Катушка зажигания, по своей сути, является трансформатором с 2-мя обмотками.

Данный преобразователь напряжения часто автолюбители в быту называют «бобина».

Следует отметить, что эта деталь автомобиля — довольно надежная конструкция, соответственно, выходит она из строя достаточно редко. К основным её неисправностям относятся:

обрыв вторичной обмотки;
витковое замыкание катушек;
пробой крышки.

Наличие трещины прогара говорит о том, что крышка её пробита. Обрыв и витковое замыкание можно определить с помощью замера сопротивления катушек. В отличии от такой необходимости, как, например, «ремонт трамблера», пытаться ремонтировать катушку зажигания не стоит — нужно просто купить новую.

Проверка питания модуля

Блок проводов вынимается из разъёма. На блоке каждой клемме (А, В, С, D) соответствует гнездо. Тестирование при работающем двигателе производится так.

Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт.
Первый контакт в гнездо С, второй масса. Переключатель на омметре (20 Ом). В норме показывает меньше 1 Ом, то есть масса в норме.
Первый контакт в гнездо В, второй масса. Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В.
Контакт А проверяется аналогично предыдущему.

Если такая проверка показала норму, нужно тестировать модуль. Если нет, искать причину в электрической цепи до катушки.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

Из гнёзд модуля вынимаются высоковольтные провода.
Переключатель тестера устанавливается в положение 20 кОм.
Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Диагностика своими руками

В ВАЗ-2112 проверить модуль зажигания можно, воспользовавшись мультитестером. Осталось вооружиться хитрым приспособлением и определиться с исправностью обмотки. Во время проведения процедуры следуйте пошаговой инструкции:

Определите формат работы мультитестера в режим омметра, он измеряет сопротивление, возникающее между выводами вторичной обмотки. Монтируйте щупы, присоединив к выводам 1-й и 4-й цилиндры. Затем зафиксируйте ко 2-му и 3-му цилиндрам. Адекватный результат, свидетельствующий об отсутствии поломки в обмотке – приблизительно 5,4 кОм, допустимы колебания значений плюс или минус 0,1 кОм

На что стоит обратить внимание? Сопротивление между выводами, находящимися в паре, должно соответствовать по показателям друг другу – быть одинаковым. Если разница больше 100 Ом, значит, можно с уверенностью сказать, что неисправность состоит во вторичной обмотке

Как можно решить эту проблему? Только проведя замену модуля зажигания.

Неисправности

Во время эксплуатации автомобиля, возникают проблемы в работе двигателя. Часто они связаны с перебоями системы зажигания. Основные симптомы следующие:

Появление кода Р0351 свидетельствует об отсутствии искры на свечах первого такта.
Ошибка Р0352 указывает на отсутствие искры на свечах второго такта.
Коды Р3000, 3001, 3002, 3003, 3004 свидетельствуют о пропусках разряда на свечи.

В этих случаях силовой агрегат работает с потерей мощности, теряется устойчивость в работе на холостых оборотах. Мотор глохнет во время резкого старта, или при включении любой из передач. Также усиливается нагрев и значительный расход горючего. При отсутствии воспламенения, появляется запах несгоревшего бензина. Завести такой двигатель становится практически невозможно. Подобные симптомы требуют немедленного вмешательства и проверки катушки зажигания ВАЗ-2114.
