Система улавливания паров бензина
Система улавливания паров
бензина
Режим работы клапанов
| a. Пробка заливной горловины В. Контрольный клапан С. Термопневмоклапан |
d. Бачок с поглотителем e. Канал Р |
| Температура | В баке повышенное разрежение | В баке повышенное давление | Выше 54° С | Ниже 35° С | ||
| Состояние термопневмо- клапана |
– | – | Открыт | Закрыт | ||
| Положение дроссельной заслонки | – | – | Заслонка соединяет канал Р с впускной магистралью | Заслонка закрывает канал Р | – | |
| Контрольные клапаны бачка | 1 | Закрыт | Открыт | – | – | – |
| 2 | Открыт | Закрыт | – | – | – | |
| 3 | Открыт | Закрыт | – | – | – | |
| Контрольный клапан заливной горловины | – | – | – | – | – | |
| Режим отвода паров бензина | Продувка топливного бака | Пары из бака поглощаются в бачке | Пары из бачка с поглотителем направляются во впускную магистраль |
Пары из бака поглощаются в бачке |
Данная система предназначена для улавливания паров бензина в топливном баке,
в камере дроссельной заслонки и всасывающем коллекторе, тем самым предотвращая
их попадание в атмосферу в виде углеводородов.
Система состоит из бачка с поглотителем (активированным углем), трубопроводов,
соединяющих поглотитель с топливным баком, термопневмоклапана и контрольного
клапана.
На неработающем двигателе пары бензина попадают в поглотитель из бака и камеры
дроссельной заслонки, где происходит их поглощение. При запуске двигателя бачок
с поглотителем продувается потоком воздуха, всасываемого двигателем, пары увлекаются
этим потоком и дожигаются в камере сгорания.
Бачок оборудован тремя шариковыми клапанами, собранными в едином корпусе. В
зависимости от режима работы двигателя и давления в топливном баке шариковые
клапаны соединяют или разъединяют бак с термопневмоклапаном (который включен
последовательно с камерой дроссельной заслонки).Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
Замена бачка с активированным углем
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
Рекомендации к выбору
Датчик аварийного давления масла выбирают по типу двигателя. Шевроле Нива второго поколения (2007 – наст. вр.) комплектуется бензиновым агрегатом модели Z 18 XE, мощностью в 125 л.с. и объёмом двигателя 1.8 литра. Грамотный выбор – это поиск детали по VIN автомобиля, где заложены все технические характеристики двигателя в зависимости от года выпуска. При таком способе вероятность ошибиться и приобрести неподходящую запчасть к автомобилю сводиться к нулю.
Среди производителей комплектующих для авто можно подобрать многие европейские бренды, поставляющие детали к агрегату Z 18 XE: Era (Италия), Bosch (Германия), JP Group (Дания). Цена на брендовые аналоги может быть в три-четыре раза выше оригинальных, сделанных в России. Например, стоимость датчика давления масла для Нивы типа ММ393, артикул 2106-3829010, произведённого в России, будет всего 120 рублей. Аналог, произведённый в Германии, стоит уже 520 рублей
При подборе важно не покупать контрафактный датчик из Китая, если информация о производителе отсутствует. В любом случае выбор остаётся за автовладельцем
Специалисты советуют также обращать внимание на дату производства нового датчика. Если он хранился на складе более пяти лет, то приобретать такой не следует
В конструкции устройства есть специальная мембрана, которая отвечает за перемещение толкателя. Во время работы при повышающемся давлении масла, мембрана должна растягиваться – она должна быть чувствительна к перепадам температур. Долгое хранение может вызвать «закисание» контактов нихромовой нити и такой датчик скоро выйдет из строя.
Сообщества › Chevrolet Niva › Блог › Давление в баке, выручайте!
Вообщем ситуация такая поехал в гости к сестре вчера вечером, подъехал, и слышу ГУЛ, сразу открыл капот-тишина, побежал заднюю часть проверять, открыл крышку бака осторожно, зашипело-пошло давление, стравил его. И с полу открытой крышкой доехал до дома. Что это может быть?если крышку закрыть как положено секунд за 5 набирает снова давление, открываю и стравливаю
Что это может быть?если крышку закрыть как положено секунд за 5 набирает снова давление, открываю и стравливаю.
Комментарии 33
У меня тоже была такая проблема ! Была забита трубка циркуляции воздуха в бензобаке — идущая под всей машиной. Решилось продувкой компрессором с открытой крышкой бензобака. Еще я исключил обратный клапан стоящий перед адсорбером. Теперь пары просто проходят через него. клапан программно отключен. А трубка от адсорбера к входному колектору заглушена. ЭТА ПРОБЛЕМА МЕНЯ УЖЕ ТЕПЕРЬ НИКОГДА НЕ КОСНЕТСЯ !
бак дышит через адсорбер. он не связан напрямую с амосферой, и дырки в пробке делать ненадо. для вашей безопасности.когда бензин нагревается и ипаряется, он не выходит в атмосферу а оседает в угольном фильтре который мы называем Адсорбером. работает по принципу противогаза. а когда авто работает и бензин уменьшается в баке, открывается специальный клапан, который открывает трубочку связанную со всасывающим коллектором, и таким образом поток воздуха забирает пары бензина из адсорбера обратно, и направляет их в цилиндры двигателя. а бак выравнивает свое давление с атмосферным.может какой косячек с клапаном был вот поэтому и шипела пробка.у меня (авто 2012г.) этот клапан находится в задней, верхней точке двигателя
отлично видны трубки связывающие его с адсорберол и всасывающим коллекторомспасибо за внимание всем удачи и без поломок!
Всем спасибо за помощь, сейчас на обеде адсорбер отключил, шланги открутил, патрес, постучал, прикрутил все обратно, вроди за работал. В баке тишина, пробку затянул, подождал, открыл бак-Тишина)))ВСЕМ СПАСИБО!
А если шланг который к адсорберу идет просто снять?
тогда будешь портить воздух)
да хрен с ним, заводы портят больше.хотя должны все фильтровать.так можно скинуть?
можно, люди вообще адсорбер выкидывают, только если совсем выкинуть чек будет гореть
Спасибо за подсказку адсорбера)
если со всеми крышками одинаково смотрите клапан адсорбера, это такой черный бачок рядом с расширительным бачком.
что за бачок знаю, а что с ним могло случиться?
Не с ним. На нём есть маленький подсоединённый электро-магнитный клапан, он может выдрючиваться.
он под замену или лечится?
что за бачок знаю, а что с ним могло случиться?
клапан там есть, бывает зависает. Лечиться ударом или заменой. Работающий клапан на заведенной машине должен пощелкивать.
спасибо. проверю сегодня на щелчки
У большинства такая ситуация. Бак еще и от давления раздувается. А потом издает страшные звуки))).
Источник
Проверка давления топлива в системе питания двигателя Chevrolet Niva
Инструмент:
Детали и расходники:
- Маслобензостойкий армированный шланг (с внутренним диаметром 12 мм)
- Хомут
Примечания: Сбрасываем давление в системе питания двигателя. Снимаем экран двигателя. Давление топлива в рампе можно проверить специальным приспособлением или обычным манометром. Приспособление состоит из манометра, к которому подсоединен армированный топливный шланг. На другом конце шланга закреплен наконечник (похожий на наконечник шинного насоса), который можно навернуть на резьбовой штуцер рампы. В приспособлении предусмотрен клапан для стравливания давления топлива.
Приспособление для проверки давления топлива: 1 — манометр; 2 — клапан для стравливания давления; 3 — шланг; 4 — наконечник
1. Отворачиваем пластмассовый колпачок штуцера на топливной рампе
2. Наворачиваем на штуцер рампы наконечник приспособления.
При этом штифт, расположенный внутри наконечника, нажимает на стержень клапана золотника, установленного в штуцере рампы. При отсутствии специального приспособления для проверки давления топлива можно применить обычный манометр (например, от шинного насоса). На резьбовой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.
3. Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы (для наглядности показано на снятой рампе):
а. C 2009 года выпуска.
б. До 2009 года выпуска.
4. Вынимаем золотник.
а. С 2009 года выпуска.
б. До 2009 года выпуска.
5. На штуцер рампы надеваем шланг манометра и закрепляем его хомутом. Включаем зажигание. При этом должен включиться топливный насос, работу которого можно проконтролировать на слух. Пускаем двигатель и при его работе на холостом ходу.
a. С 2009 года выпуска.

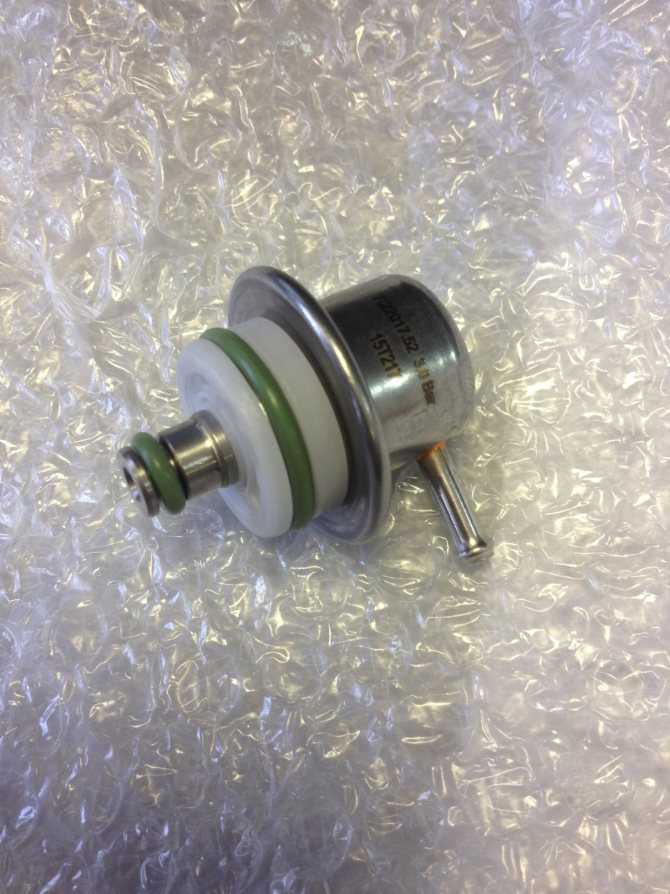

Измеряем давление топлива в системе, которое должно быть равным 3,6–4,0 бар. Если давление в системе больше 4,0 бар — неисправен регулятор давления топлива. После выключения зажигания давление может незначительно снизиться и затем стабилизироваться на некоторое время.
б. До 2009 года выпуска.

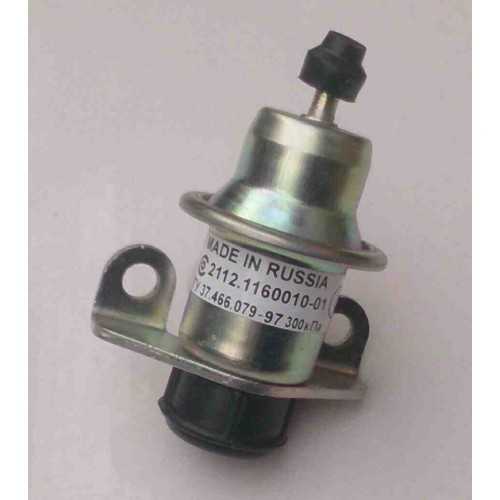

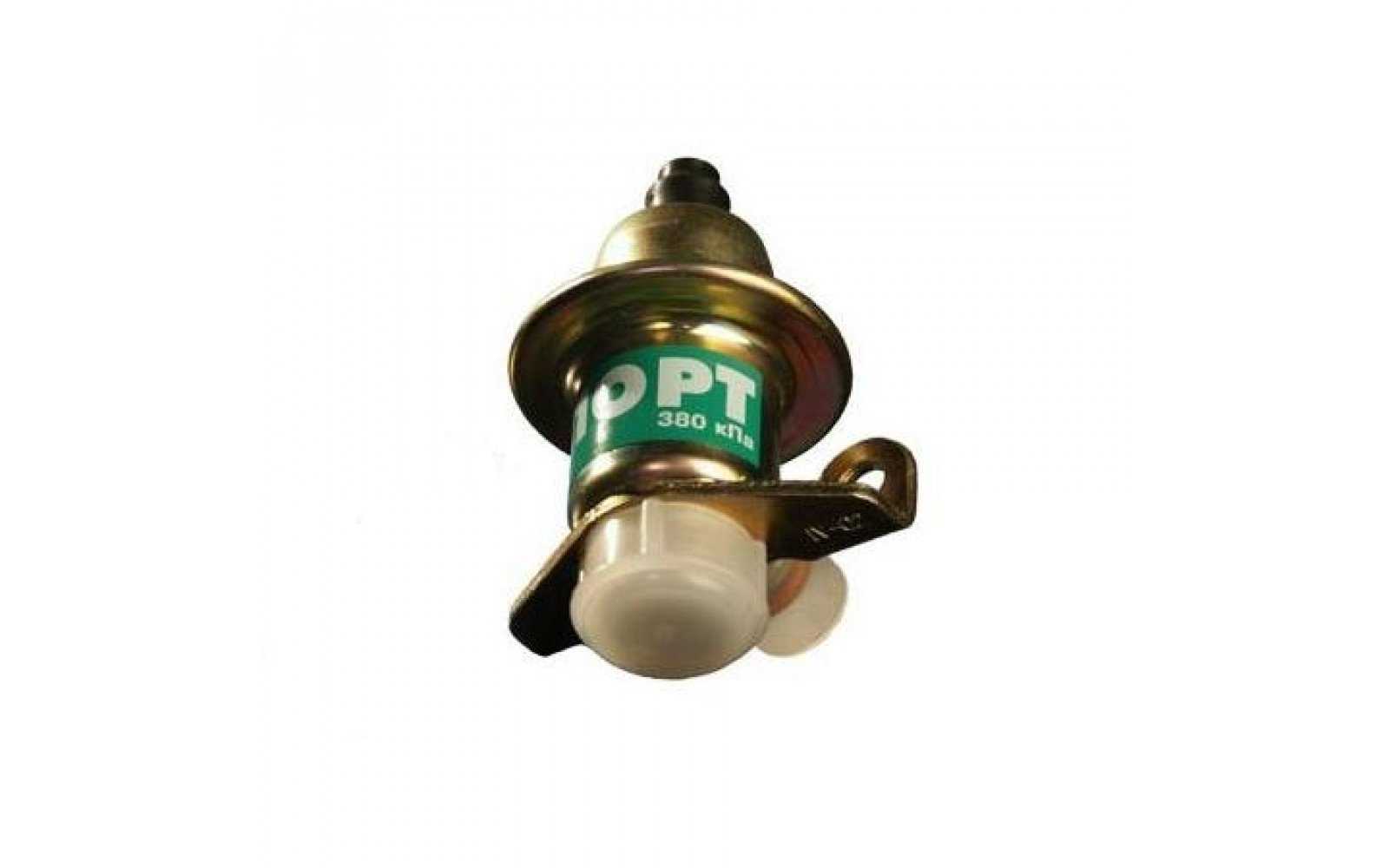

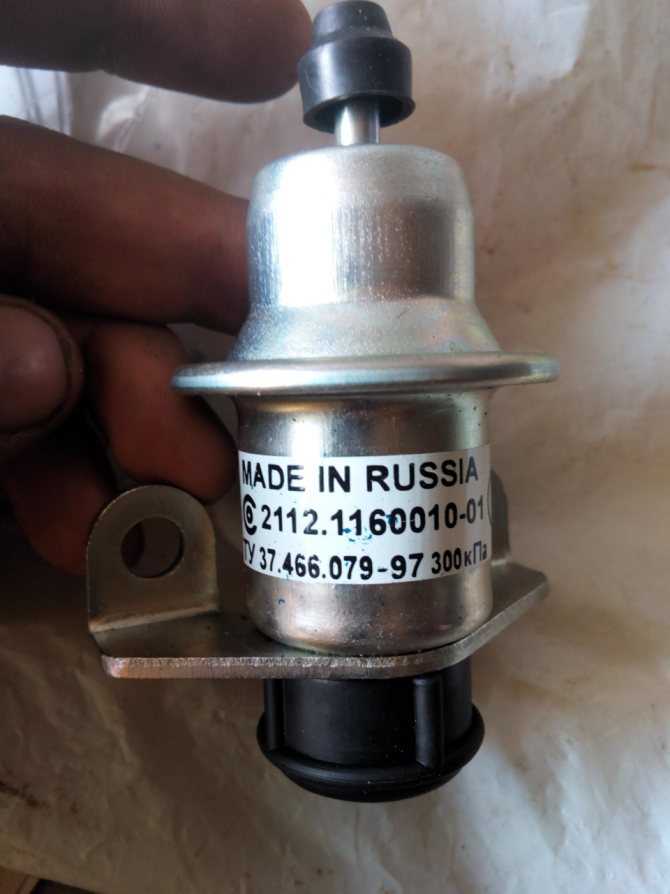

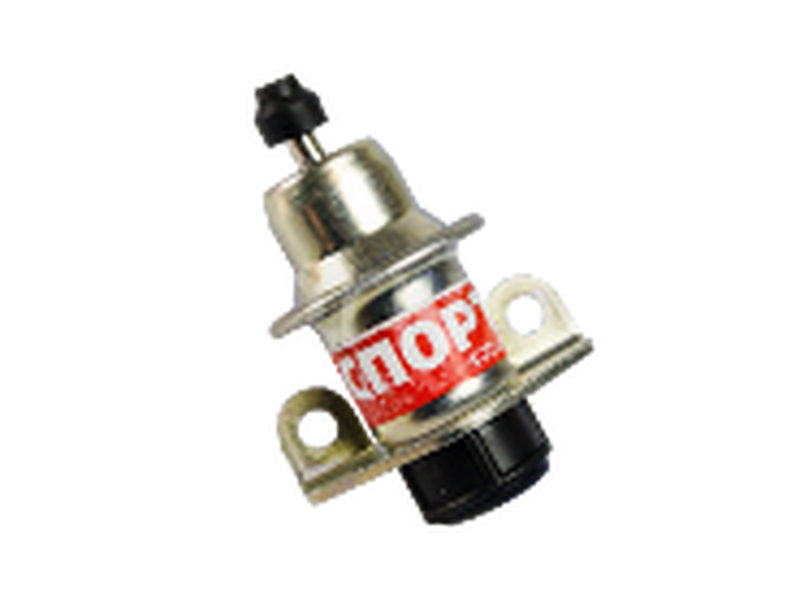

Проверяем давление топлива, которое должно быть в пределах 2,8-3,2 бар (280-320 кПа). Отсоединяем вакуумный шланг от регулятора давления топлива. При исправном регуляторе давление топлива должно вырасти на 0,2-0,7 бар (20-70 кПа).
Пониженное, но стабильное давление топлива в системе питания может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью топливного насоса или регулятора давления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять, слить из фильтра остатки топлива и через отрезок шланга продуть (можно ртом). Сопротивление проходу воздуха при продувке должно быть незначительным. В противном случае заменяем топливный фильтр новым, который рекомендуем всегда иметь в запасе.
Проверку состояния сетчатого фильтра проводим после демонтажа и разборки топливного модуля/топливного насоса. В случае сильного загрязнения сетчатого фильтра очищаем и промываем его. Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть неисправность насоса, не герметичность соединений топливного модуля или не герметичность форсунок.
Для поиска причины неисправности вновь пускаем двигатель и после его остановки полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление стабилизируется, то неисправен насос или регулятор давления топлива либо негерметичны соединения топливного модуля. Если же давление продолжает падать — негерметична одна или несколько форсунок. Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива.
В статье не хватает:
Качественных фото ремонта
Основные принципы работы реле бензонасоса в Нива Шевроле
Проблемы с электроникой в автомобилях, являются довольно распространёнными, и иногда трудно понять в чем именно причина неисправности. Одной из проблем при которой из строя выходит система, которая снабжает двигатель топливом, является распространённая поломка, связанная с реле бензонасоса, Нива шевроле является автомобилем где данная неисправность так же встречается довольно часто. Эта деталь отвечает за функции электроники, поэтому водителям данную неисправность вычислить трудно, так как все что связанно с ней это всегда темный лес, так куда проще перебрать весь двигатель, чем влезать в мозги авто. Давайте подробней рассмотрим какие функции выполняет данное реле и где оно находиться.
Что же такое реле
Оно представляет собой электромагнитный выключатель, использующийся в коммутации, когда происходят скачки входного тока во всей электрической цепи. Оно выступает в виде усилителя так как подаваемый ток низкий, а, чтобы запустить бензонасос, необходим ток, у которого величина больше.
Из чего состоит реле
Они бывают различные, и как правило выполняют одинаковые функции. Устройство данного элемента, можно увидеть если его снять с колодки, и состоит она из контактной группы. Внутри есть катушка, у которой число витков определенное количество, а также якорь и возвратная пружина.
Принцип действия элемента
Реле бензонасоса в большинстве случаев используется в двигателях где стоит инжектор. В автомобилях Нива Шевроле находится бензонасос электрического типа на 12в. В его электрическую цепь входят такие элементы как:
- Предохранитель
- Сам провод питания
- Датчик, который показывает в баке уровень топлива
- Реле
Когда поворачивается ключ, автоматически происходит подача питание на релюшку, то есть включается бензонасос, и когда поворачивается ключ зажигания слышны звуки, что говорит о том, что элемент работает нормально. Он располагается со стороны бардачка, под ним как рас и расположена часть электроники, а вторая часть расположена со стороны водителя. Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним.
Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.
Если реле вышло из строя можно ли его отремонтировать самостоятельно? Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. Конечно специалист может перебрать его, но лучше если вы приобретёте новое. Цена нового реле на Ниву Шевроле примерно от двухсот до четырехсот рублей, такая же цена будет у ремонта, поэтому какой вид замены выберите решать только вам. Если знать где расположено это устройство, и будете в курсе того как оно работает, то можете попробовать устранить проблему, связанную с неработоспособностью самостоятельно.
Как проверить давление топлива в автомобилях Chevrolet
Автор, добавивший сообщениеUpdated 12 июня 2017 г.
Топливный насос в вашем автомобиле Chevy Chevrolet подает топливо в систему впрыска топлива с определенным объемом и давлением.
Когда топливная система не получает необходимое топливо, на что указывают такие симптомы, как медленное ускорение и недостаточный расход топлива, диагностика проблемы начинается с проверки давления топлива. Для проверки давления топлива на этом автомобиле Chevrolet требуется манометр, предназначенный для проверки впрыска топлива.Средний домашний механик может пройти этот тест всего за несколько минут с подходящим оборудованием.
Неисправности системы впрыска Нива Шевроле
На автомобилях Нива Шевроле применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.
При работе с системой впрыска Шеви Нива обязательно придерживайтесь следующих правил: Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом: не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах; при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Неисправности датчиков системы впрыска Нива Шевроле
Датчик положения коленчатого вала Шеви Нива (синхронизации) – полный отказ системы впрыска, двигатель не пускается
Датчик массового расхода воздуха Нива Шевроле (расходомер воздуха) – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя
Датчик положения дроссельной заслонки Шеви Нива – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого ход
Датчик температуры охлаждающей жидкости Нива – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация
Датчик детонации Шевроле Нива – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации
Кислородный датчик (лямбда-зонд Шевроле Нива) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов
Датчик скорости – невозможность самообучения системы для подстройки под стиль вождения конкретного водителя. Возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон).
Основные неисправности
Проблемы с подачей топлива в цилиндрах в первую очередь отражаются на работе двигателя. Это проявляются следующим образом:
- Мотор не заводится или его запуск затруднен.
- Двигатель неустойчиво работает.
- Наблюдаются «провалы» в работе при нажатии на акселератор.
- Падает мощность, возрастает расход топлива.
- На свечах появляются отложения, препятствующие искрообразованию.
- Появляется запах бензина во время поездок или стоянки.
- На приборной панели горит лампа Check Engine.
- На шлангах и других деталях топливной системы появляются следы протечек бензина.
Совет: многие из перечисленных признаков возникают при сбоях системы зажигания. Поэтому для локализации проблемы нужно проверять не только подачу топлива.
Устройство и принцип работы
Топливная система Chevrolet Niva состоит из нескольких элементов, к числу которых относятся и топливопроводы различного устройства и назначения:
- металлическая трубка подачи бензина к топливной рампе;
- стальная трубка отвода бензина от рампы;
- гибкие шланги высокого давления, соединенные с топливным фильтром;
- стальные трубопроводы, идущие от бензобака и расположенные под днищем автомобиля.
Стальные трубопроводы отходят от топливного бака и отвечают за подачу и отвод бензина. Труба подачи бензина соединяется с топливным фильтром посредством гибкого прорезиненного или нейлонового шланга. Бензин, проходит через топливный фильтр, очищающий бензин от посторонних примесей. С другой стороны фильтра отходит еще один прорезиненный шланг, соединяющийся с трубопроводом подачи топлива в рампу.
В том случае, если в рампу попадает избыток бензина, он отводится от нее посредством стальной трубы отвода топлива. Ее конец соединен с гибким шлангом, который ведет к топливопроводу возврата бензина обратно в бензобак. Таким путем излишки бензина, неиспользованные двигателем, возвращаются в бензобак.
Система питания автомобиля Шевроле-Нива
Система питания входит в электронную систему управления двигателем, которая подробно описана в отдельном Руководстве по ремонту и техническому обслуживанию системы управления двигателя с распределенным впрыском топлива, поэтому в этом разделе описывается только снятие, установка топливного бака и замена фильтрующего элемента воздушного фильтра.
Воздушный фильтр установлен в задней правой части подкапотного пространства на трех резиновых опорах 11 (см. рис. 2-5).
Наружный воздух через заборник 7 засасывается в корпус 5 воздушного фильтра. Затем воздух проходит через бумажный фильтрующий элемент 4, датчик 2 массового расхода воздуха, шланг 1 впускной трубы и дроссельный патрубок 9. Из дроссельного патрубка подогретый воздух направляется в каналы ресивера 8 и впускной трубы, затем в головку цилиндров и в цилиндры.
Топливный бак
Снятие и установка. Для снятия топливного бака 1 (рис. 2-76) отсоедините массовый провод от аккумуляторной батареи.
Рис. 2-76. Снятие топливного бака:
1 – топливный бак;
2 – топливопровод;
3 – болт; 4 – прокладка;
5 – электроразъем электробензонасоса;
6 – прижимное кольцо;
7 – электробензонасос;
8 – сливной лоток;
9 – сливной шланг;
10 – пробка;
11 – наливная труба;
12 – шланг;
13 – перегородка;
14 – гайка.
Отверните пробку 10 наливной трубы 11, удалите максимально возможное количество бензина.
Снимите заднее левое сиденье, коврик пола и снимите крышку люка, расположенного на полу.
Открутите штуцеры топливных трубок от электробензонасоса 7. Отсоедините электрический разъем 5 бензонасоса от жгута проводов.
Ослабьте хомуты и снимите горловину наливной трубы. Выверните болты 3 , открутите гайки 14 и снимите топливный бак 1.
Установку топливного бака выполняйте в обратном порядке.
Штуцеры топливных трубок затяните моментом 20–34 Н×м (2,0–3,5) кг×см.
Очистка и контроль. Снимите бензонасос 7. Для удаления загрязнений и отложений промойте бак бензином. Затем струей горячей воды промойте и пропарьте бак от остатков бензина.
Тщательно осмотрите топливный бак по линии стыка, сварка должна быть равномерной и сплошной, без трещин и непроваренных зон.
Проверьте бак на герметичность подачей воздуха под давлением 0,02– 0,03 МПа (0,15–0,25 кгс/см2) в водяной ванне в течении 50 с, при необходимости запаяйте место течи мягким припоем.
Предупреждение!
Паять можно только хорошо промытый топливный бак, не содержащий паров бензина, которые при пайке могут воспламениться.

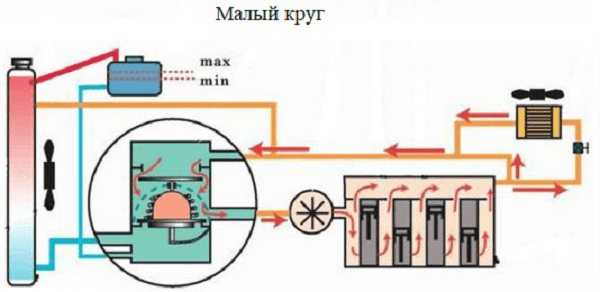

Принцип циркуляции жидкости в системе ВАЗ-2123
Циркуляция тосола или антифриза в системе охлаждения Шеви Нива происходит по двум кругам — малом и большом. В первом случае жидкость движется, минуя радиатор, поскольку не нуждается в дополнительном охлаждении и ей достаточно температуры наружного воздуха, чтобы эффективно поглощать тепло от двигателя. Допуск уровня нагрева жидкости в таком случае составляет порядка 78 градусов по Цельсию.
Нормативный уровень давления составляет 1-1,2 атмосферы, а при нагреве жидкости его переизбыток «стравливается» через специальный клапан. Расположен он на расширительном бачке, который можно дополнительно отрегулировать.
Если же происходит нагрев свыше 80 градусов, циркуляция жидкости начинается по большому кругу с привлечением к охлаждению радиатора. Регулирует направление движения жидкости по одному из кругов термостат, который реагирует на повышение температуры жидкости в системе, открываясь и закрываясь в случае необходимости. При этом циркуляция обеспечивается водяным насосом, который приводится в движение от коленвала через специальный поликлиновый ремень.
Охлаждение головки и блока цилиндров происходит за счет специальной «рубашки» с охлаждающей жидкостью, которая забирает тепло и затем поступает в радиатор, в котором происходит понижение ее температуры. Чтобы обеспечить полную герметичность системы и предотвратить вытекание жидкости, предусмотрены прокладка и сальник. Первый обеспечивают герметичность со стороны блока цилиндров, а второй предотвращает течь в месте входа вала в корпус насоса.
Когда жидкость циркулирует по большому кругу, охлаждение ее происходит за счет сот радиатора, которые обдуваются потоком воздуха. В большинстве случаев этого вполне достаточно для обеспечения необходимой теплоотдачи. Тем не менее, в жаркое время года или в пробках с низкой скоростью движения температура антифриза существенно возрастает, вплоть до полного закипания жидкости.
В таком случае нагрев регулируется за счет принудительного включения вентиляторов, которые крепятся к корпусу радиатора снаружи. Заводская конструкция предусматривает наличие сразу двух таких элементов, которые активируются независимо друг от друга. Первый — при нагреве жидкости до 98 градусов, второй — до 102.
Эффективность работы вентиляторов гарантирована лишь в том случае, когда исправно работает датчик температуры внутри радиатора, показания которого и служат поводом для запуска активной системы воздушного охлаждения. При этом нормальной рабочей температурой жидкости считается показатель от 80 до 95 градусов.
