Ммз д-245

Газораспределительный механизм

В его составе – распределительный вал, впускные и выпускные клапаны, и элементы их установки и привода: толкатели, штанги, коромысла, регулировочные винты с гайками, тарелки с сухариками, пружины, стойки и оси коромысел.

Распредвал является пятиопорным, и приводится в действие от коленвала через шестерни распределения. Функции подшипников распредвала выполняют 5 втулок, которые запрессованы в расточки блока. Втулка передняя (со стороны вентилятора), из алюминиевого сплава,снабжена упорным буртом, который удерживает распределительный вал от осевого перемещения, остальные втулки сделаны из специального чугуна.

Толкатели, штанги и коромысла – стальные. Впускные и выпускные клапаны сделаны из жаропрочной стали. Клапаны выполняют перемещения в направляющих втулках, которые запрессованы в головку цилиндров. Закрывается каждый клапан под действием 2-х пружин: наружной и внутренней, воздействующих на него через тарелку и сухарики.

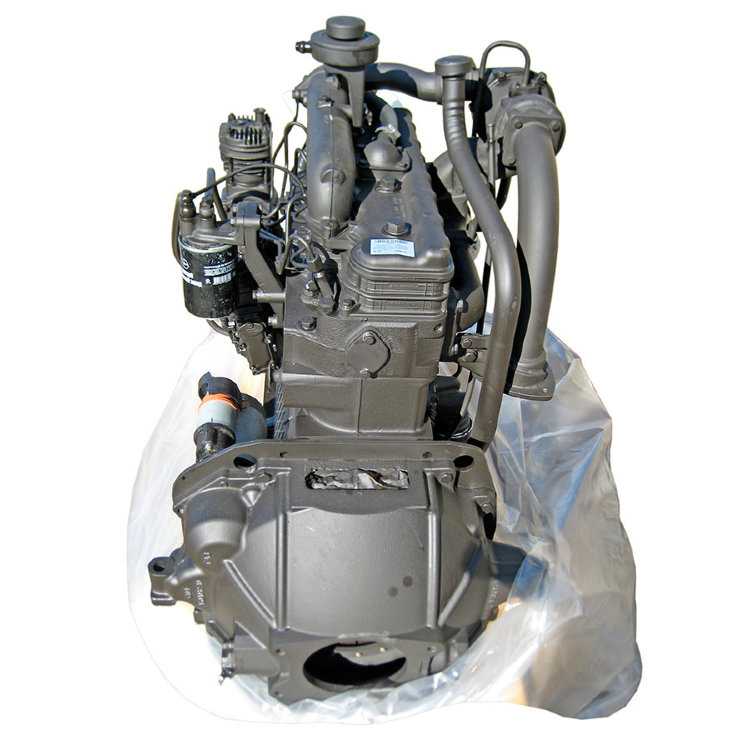

Устройство дизельного двигателя «Д-245»

Основные сборочные единицы, системы, узлы и детали дизеля «Д-245» таковы:

• корпус (блок цилиндров и подвеска);
• газораспределительный механизм (головка цилиндров, клапаны и толкатели клапанов, крышка головки цилиндров, выпускной тракт (коллектор), распределительный механизм);
• кривошипно-шатунный механизм (поршни, шатуны, коленчатый вал и маховик»;
• система смазки (сапун, масляный картер, приёмник маслонасоса и сам масляный насос, фильтр масляный с жидкостно-масляным теплообменником, маслопроводы турбокомпрессора);
• система питания (топливные трубопроводы и топливная аппаратура, фильтры тонкой и грубой очистки, воздухоочиститель и воздухоотводящий тракт);
• система охлаждения (насос, термостат, вентилятор).

В целях повышения технико-экономических показателей мотора, в системе впуска был применён турбонаддув с промежуточным охлаждением наддувочного воздуха. Добавление в конструкцию наддува турбокомпрессора с регулируемым давлением наддува позволило получить лучшую приёмистость, которая обеспечена усиленным значением крутящего момента, при малом значении частоты вращения коленвала; а также должный уровень соответствия стандартам содержания вредных выбросов в выхлопных газах. Для гарантии бесперебойного запуска мотора при низких температурах на улице в головке дизеля смонтированы свечи накаливания, плюс имеющийся на данных двигателях жидкостно-масляный теплообменник обеспечивает быстрое достижение оптимальной температуры масла в системе смазки, с поддержанием её на нужном уровне во время работы.

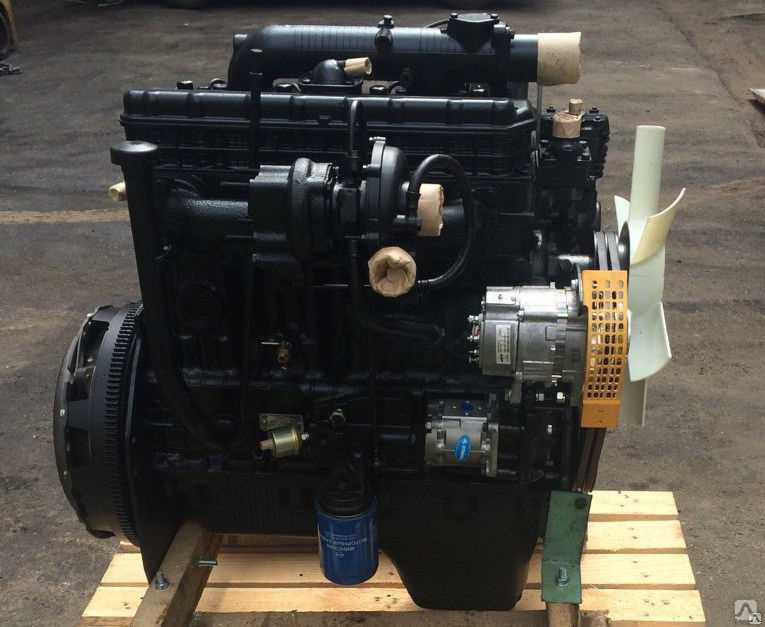

Двигатель Д-245: Технические характеристики

От тракторного мотора до распространённого автодизеля

Все модификации дизельного двигателя «Д-245» Минского моторного завода – это 4-х тактные поршневые четырехцилиндровые моторы. Расположение цилиндров в них рядное, вертикальное, впрыск дизтоплива непосредственный, с воспламенением от сжатия. Первоначально это был типично тракторный двигатель – для тракторов «Беларус МТЗ-100, -102, -890, -892», виброкатков «ВГ-1201» рыбинского , прочей дорожной техники. Силовыми агрегатами «Д-245» укомплектована продукция Орловского завода погрузчиков и Тверского экскаваторного завода, Петрозаводского Онежского тракторного завода. Но форсированные версии данного мотора нашли широкое применение в среднетоннажных грузовиках, начиная с «ЗИЛ-5301 «Бычок», и в автобусах.

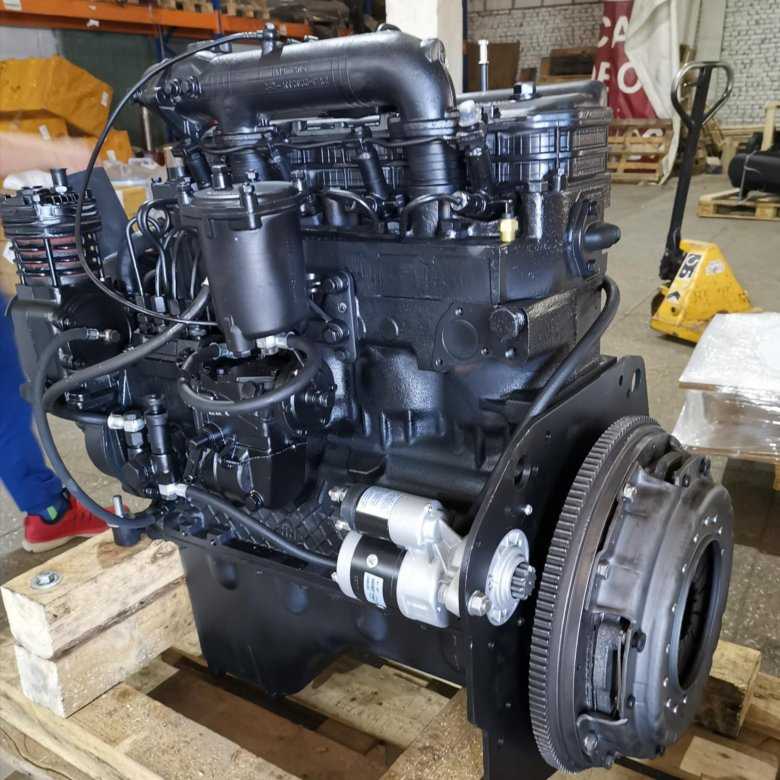

Компоненты двигателя

Базовая силовая установка, это мотор, работающий на тяжёлом топливе, цилиндры расположены в ряд и совершают работу за четыре такта.

Компоненты силовой установки:

Структура	Расшифровка
Станина	Объединение цилиндров
Конструкции	Распределение газов	Головка, клапаны и толкатели
Крышка головки, коллектор
Механизм распределения
Кривошипы и шатуны	Поршни, шатуны, вал, маховик
Структура	Снижения трения	Клапан отвода газов
Нижняя часть двигателя
Помпа и приёмник
Фильтрующий элемент и регенератор тепла
Маслопроводы турбокомпрессора
Подачи топлива	Топливные трубопроводы и аппаратура
Фильтрующий элемент (тонкий)
Фильтрующий элемент (грубый)
Очиститель воздуха и подводящий тракт
Отвода тепла	Помпа
Терморегулятор
Механизм обдува
Теплообменник жидкость, масло
Устройства	Повышения давления воздуха	Турбинный компрессор
Запуска	Электрическое устройство пуска, дополнительный двигатель с редуктором
Электрический элемент накаливания
Приводы	Электрооборудования	Генератор
Агрегатов	Нагнетатель
Шестерённый насос
Муфта сцепления

Коромысло клапана силовая установка Д-245:

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо

Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины

Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Неисправности

В силу конструкционных особенностей этот дизельный двигатель подвержен гидроудару, поэтому следует соблюдать предельную осторожность при проезде глубоких луж. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта

Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта.

НЕИСПРАВНОСТЬ	ПРИЧИНА И МЕТОД УСТРАНЕНИЯ
Двигатель не запускается.	В первую очередь необходимо проверить состояние аккумулятора, реле с предохранителями и наличие электротока в цепи. Причиной подобной проблемы может стать также поломка системы подачи топлива. В отдельных случаях устранить поломку не представляет сложности. Однако при неисправностях топливной системы и проблемах с клапанами приходится вскрывать мотор и проводить капитальный ремонт силового агрегата.
Мотор запускается, однако вскоре глохнет.	Подобное характерно для засорившегося впускного клапана, и есть проблемы с герметичностью трубок подачи топлива. Также аналогичным образом проявляются поломки наноса высокого давления, который с трудом поддается ремонту и в большинстве случаев требует замены.
Из выхлопной трубы выходит сизый дым, а мотор потерял свою мощность.	Подобное характерно для проблем с топливным фильтром, поломке топливной рейки или же нарушении диафрагмы. Ремонт в данном случае заключается во вскрытии двигателя Д 245 с глубокой диагностикой и заменой вышедших из строя элементов.

Кривошипно-шатунный механизм

На стальном коленчатом валу имеется 5 коренных и 4 шатунные шейки. В шатунных шейках коленвала есть полости для дополнительно-центробежной очистки масла. Полости шеек прикрываются резьбовыми заглушками.

Осевое усилие коленвала воспринимают 4 биметаллических(или из алюминиевого сплава) полукольца, которые установлены в расточках БЦ и крышки 5-го коренного подшипника.Чтобы компенсировать нагрузки сил инерции на коренные подшипники, на 1-й, 4-й, 5-й и 8-й щеках коленчатого вала сделаны противовесы. Спереди и сзади коленвал уплотнён манжетами. На переднем его конце установлены шестерни привода газораспределения, маслонасоса, шкив привода водяного насоса и генератора. На заднем фланце вала закреплён маховик.

Поршни изготовлены из алюминиевого сплава. В днище поршней находятся камеры сгорания, смещённые относительно их осей. В верхней части поршня имеется3 канавки — в 2-х из них установлены кольца компрессионные, в 3-ей–кольцо маслосъёмное. В бобышках поршней имеются отверстия под поршневые пальцы. Поршневые пальцы полые, изготовлены они из хромоникелевой стали.

Шатун стальной, двутаврового сечения, с втулкой, запрессованной в верхнюю головку. Верхняя головка шатуна и втулка имеют отверстия для смазки поршневого пальца. Вкладыши коренных и шатунных подшипников коленвала выполнены из биметаллической полосы. Маховик изготавливается из чугуна и крепится к фланцу коленвала болтами.

Тюнинг

Дизельный четырехцилиндровый мотор Д 245 имеет существенный запас моторесурса, что позволяло, практически без его ущерба, увеличивать показатель мощности.

1. Так, многие автовладельцы производили замену штатной турбины на наддув большего давления, что позволяло сразу же поднять мощность мотора до отметки в 150-160 лошадиных сил. При установке турбины не требовалось проводить дополнительную замену шатунной группы. Отметим, что данную работу должен выполнять исключительно опытный инженер.
2. Установка модернизированного варианта выхлопной системы позволяла получить дополнительно около 20-25 лошадиных сил. Подобный вариант тюнинга отличался простотой и мог быть выполнен автовладельцем самостоятельно. Необходимо лишь учитывать тот факт, что в зависимости от конкретной разновидности используемой выхлопной системы могли ухудшаться показатели соответствия экологическим нормам этого мотора.
3. Многие автовладельцы решаются на глубокий тюнинг серии Д 245, который подразумевает замену коленвала, клапанов, форсунок и топливного насоса. Данная работа производится также с заменой штатной турбины на наддув большего давления. В итоге при такой комплексной работе возможно увеличение мощности двигателя до отметки в 200 лошадиных сил. При этом эксплуатационный ресурс такого форсированного дизельного двигателя может составлять 200 тысяч километров пробега и более.

Характеристики Д-245

Производство	ММЗ
Марка двигателя	Д245
Годы выпуска	1984-н.в.
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	125
Диаметр цилиндра, мм	110
Степень сжатия	15.1 17.0
Объем двигателя, куб.см	4750
Мощность двигателя, л.с./об.мин	75/1800 81/1800 84/1800 88/1800 105/2200 107/2400 120/2200 127/1800 122/2400 130/2200 136/2400 156/2400 170/2400 177/2300
Крутящий момент, Нм/об.мин	365/1400 366/1400 411/1400 397/1400 384/1400 355/1500 439/1400 567/1500 422/1500 422/1100-2100 446/1600 515/1600 595/1500 650/1200-1600
Экологические нормы	Евро 0-5
Турбокомпрессор	ТКР-6 ТКР-6.1 ТКР-6.5 С14-199 С15-505
Вес двигателя, кг	450 (Д245)
Расход топлива, л/100 км (для ГАЗ-3309)	19.2
Расход масла, % к расходу топлива, до	1.3 1.2 (Евро-4) 0.4 (Евро-2) 0.3 (Евро-3) 0.2 (Д-245.35)
Масло в двигатель	5W-40 15W-40
Сколько масла в двигателе, л	12
Замена масла проводится, часов	250
Размеры, мм: — длина — ширина — высота	965 676 968
Ресурс двигателя, км — по данным завода — на практике	— 300 000+
Двигатель устанавливался	МАЗ-106, 256, 4370/4371 Зубренок, 4581 БЕЛАРУС-920, 952, 1025 ГАЗ-1503, 2504, 3308, 3309, 3310 Валдай, 3403, 3507 КАВЗ-3244, 3976, 39765 ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025 ПАЗ-3205, 4230 Аврора, 4234 ЛАЗ-695 ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18 ГС-10.01-02 ДС-181 ТЛТ-100М

Технические характеристики

Технические характеристики мотора Д 245:

Скачать .xls-файл

xls

Скачать картинку

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	455
Материал блока цилиндров	чугун
Система питания	непосредственный впрыск топлива
Тип	рядный
Рабочий объем	4.75
Мощность	122 лошадиные силы при 2400 оборотах
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	125
Диаметр цилиндра, мм	110
Степень сжатия	42386
Крутящий момент, Нм/об.мин	420/1400
Экологические нормы	ЕВРО 3
Топливо	дизель
Расход топлива	17 л/100 км в смешанном цикле
Масло	SAE 10W-40 и выше
Сколько масла в двигателе	10.7
При замене лить	10 литра
Замена масла проводится, км	25 тысяч
Ресурс двигателя, тыс. км — на практике	500+

Двигатель устанавливается на ГАЗ-3309, ГАЗ-33086, ГАЗ-33081, автобусы ПАЗ, среднетоннажные грузовики ЗИЛ и МАЗ.

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Примеры потери мощности двигателя

Давайте рассмотрим несколько примеров потери мощности дизельного двигателя:

Пример №1. Клиент говорит, что ехал по трассе, при обгоне добавил газу и у него резко пропала тяга на дизеле, появился белый дым. Предположительно, необходимо проверить уровень масла, узнать что именно является источником дыма — масло или топливо. Как правило, в подобных случаях главным диагнозом является турбина, которая разлетелась.

Пример №2.Клиент говорит, что после заправки начала постепенно пропадать тяга. По мере движения автомобиль терял мощность, а затем появился дым. В таком случае, алгоритм говорит нам, что нужно проверить топливную аппаратуру. История автомобиля до проявления болезни и после существенно упрощает процедуру диагностики. Клиенту необходимо участвовать в процессе, чтобы специалисты смогли быстрее найти источник проблемы.

Модификации двигателя «Д-245»

В официальном каталоге – прайс-листе Минского моторного завода значатся следующие серийные двигателя «Д-245», которые производятся в настоящее время для комплектования как выпускаемых, так и снятых с производства тракторов, грузовиков, автобусов:

• «Д-245.5-664» (ТУ 23.1.365-84, модель «Д-245.7Е2»);
• «Д-245.7-363» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
• «Д-245.7-364» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
• «Д-245.7Е2-254» (ТУ BY 101326441.126-2005, модель «Д-245.7Е2»);
• «Д-245.7Е3-1049» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
• «Д-245.7Е3-1062» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
• «Д-245.7Е3-1137» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
• «Д-245.7Е3-1138» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»).

Модификации «Е3» оснащены системой турбонаддува с охлаждением наддувочного воздуха. Их масса меньше, 455 кг.

Кривошипно-шатунный механизм

На стальном коленчатом валу имеется 5 коренных и 4 шатунные шейки. В шатунных шейках коленвала есть полости для дополнительно-центробежной очистки масла.  Полости шеек прикрываются резьбовыми заглушками.

Осевое усилие коленвала воспринимают 4 биметаллических(или из алюминиевого сплава) полукольца, которые установлены в расточках БЦ и крышки 5-го коренного подшипника.Чтобы компенсировать нагрузки сил инерции на коренные подшипники, на 1-й, 4-й, 5-й и 8-й щеках коленчатого вала сделаны противовесы. Спереди и сзади коленвал уплотнён манжетами. На переднем его конце установлены шестерни привода газораспределения, маслонасоса, шкив привода водяного насоса и генератора. На заднем фланце вала закреплён маховик.

Поршни изготовлены из алюминиевого сплава. В днище поршней находятся камеры сгорания, смещённые относительно их осей. В верхней части поршня имеется3 канавки — в 2-х из них установлены кольца компрессионные, в 3-ей–кольцо маслосъёмное. В бобышках поршней имеются отверстия под поршневые пальцы. Поршневые пальцы полые, изготовлены они из хромоникелевой стали.

Шатун стальной, двутаврового сечения, с втулкой, запрессованной в верхнюю головку. Верхняя головка шатуна и втулка имеют отверстия для смазки поршневого пальца. Вкладыши коренных  и шатунных подшипников коленвала выполнены из биметаллической полосы. Маховик изготавливается из чугуна и крепится к фланцу коленвала болтами.

Технические характеристики

Технические характеристики мотора Д 245:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	455
Материал блока цилиндров	чугун
Система питания	непосредственный впрыск топлива
Тип	рядный
Рабочий объем	4.75
Мощность	122 лошадиные силы при 2400 оборотах
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	125
Диаметр цилиндра, мм	110
Степень сжатия	42386
Крутящий момент, Нм/об.мин	420/1400
Экологические нормы	ЕВРО 3
Топливо	дизель
Расход топлива	17 л/100 км в смешанном цикле
Масло	SAE 10W-40 и выше
Сколько масла в двигателе	10.7
При замене лить	10 литра
Замена масла проводится, км	25 тысяч
Ресурс двигателя, тыс. км — на практике	500+

Двигатель устанавливается на ГАЗ-3309, ГАЗ-33086, ГАЗ-33081, автобусы ПАЗ, среднетоннажные грузовики ЗИЛ и МАЗ.

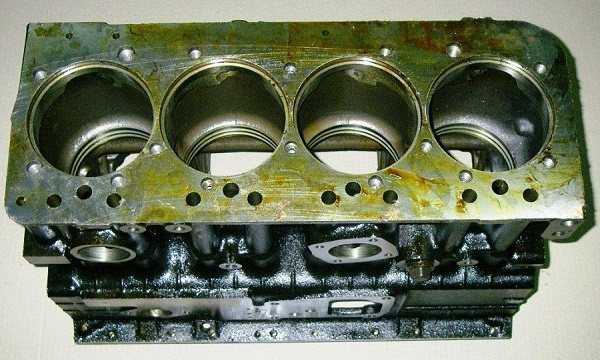

Блок цилиндров

Это основная корпусная деталь дизеля – жёсткая чугунная отливка. В вертикальных расточках БЦ размещены четыре гильзы, съёмные, изготовленные из чугуна специальной марки. Между стенками блока цилиндров и гильзами происходит циркуляция охлаждающей жидкости.

Конструкция блока цилиндров предусматривает наличие приливов с крышками для пяти подшипников распредвала; масляного канала, от которого смазка поступает к этим подшипникам и подшипникам коленвала; форсунки в н части 2-й и 4-й опор – для охлаждения поршней масляными струями.

Наружные поверхности БЦ имеют привалочные плоскости – для крепления масляного фильтра, водяного насоса, топливных фильтров, щита распределения.
