Признаки неисправности турбины дизельного двигателя. обращаем внимание на это

Специфика самостоятельного ремонта

Необходимо иметь в наличии специальный комплект для ремонта, куда входят метиз, кольца, сальники и вкладыши.
Проверяем фиксированность номинальных вкладышей. При наличии колебаний обтачиваем, чистим, смазываем моторным маслом и проводим балансировку вала.
Стопорные кольца устанавливаем в специальные пазы картриджа внутри турбины.
Смазываем вкладыш турбокомпрессора специальным маслом для двигателя и фиксируем его на положенном месте с помощью стопорного кольца.
Устанавливаем компрессорный вкладыш.
Смазываем и устанавливаем на место втулку.
Сверху втулку закрепляем пластиной за счет болтов.
Устанавливаем защиту от грязи с помощью стопорных колец.
Устанавливаем масло съемное кольцо.
Устанавливаем улитки.

Следует крайне внимательно подходить к сборке разобранной турбины. Нередко возникает ситуация, когда разбор прошел вполне благополучно, а вот с монтажом возникают проблемы. Старательно очищенные от загрязнений, вымытые с помощью специально подобранного состава и осмотренные на предмет деформаций (по необходимости производится их замена) детали турбины очень аккуратно, до полного упора, устанавливаются в предназначенные пазы.

Особенность строения турбины – небольшое число элементов обусловливает ее относительную долговечность. Комплектующие ее детали легко поддаются и в большинстве случаев требуют замену, но даже при неисправности абсолютно всех деталей турбина способна выполнять рабочие действия. Однако, не стоит воспринимать этот факт как руководство к действию, так как неверно функционирующая турбина обеспечивает поистине фантастический расход масла.

Указанная последовательность операций является общей для всех видов турбокомпрессоров, в зависимости от модели некоторые действия могут меняться. При серьезной неисправности рекомендуется произвести замену поврежденной турбины.

Заключение:

Для экономии средств имеет смысл освоить самостоятельный ремонт турбины, тем более учитывая, что временные затраты не превышают нескольких часов.

Проголосуйте, понравилась ли вам статья?

Ротор и картридж – обязательны к балансировке

Любая турбина состоит из большого количества компонентов, которые находятся в постоянном взаимодействии. Внутри турбокомпрессора имеется множество подвижных деталей, многие из которых работают при осевом вращении. Соответственно, при износе баланс их нарушается, возникают вредные для системы биения.

Балансировка таких элементов производится на высокоточном балансировочном станке. Он позволяет восстанавливать баланс детали буквально до микронов.

Важно! Отбалансировать детали самостоятельно не представляется возможным, поэтому за подобными услугами обращайтесь исключительно к профессионалам!

Лада 21099 турбо PROJECT ORIGIN › Бортжурнал › Ремонт турбины (турбокомпрессора) своими руками

Перед ремонтом турбины нужно ее тщательно осмотреть с внешней стороны с целью выявления наличия всех составных частей, внешних дефектов и деформаций.

Затем с турбины снимаются обе «улитки» и визуально определяется состояние обеих крыльчаток. Довольно часто крыльчатки имеют физические повреждения видные не вооруженным глазом. Такие повреждения сразу говорят о том, что ремонт турбины неизбежен.Если турбина гонит масло

Затем происходит дефектовка всех составляющих частей турбины для выявления пригодности каждой части к восстановлению. Части признанные не пригодными — необходимо заменить новыми.

Ремонт турбин дизельных и бензиновых двигателей в принципе ничем не отличаются и происходит в несколько этапов:

После этого, детали прошедшие дробеструйную обработку снова промываются для смыва и полного удаления возможно оставшихся на деталях твердых частиц.Многочисленные повреждения лопаток компрессорного колеса.

Кроме визуально видных повреждений крыльчаток, основными повреждениями являются повреждения опорных подшипников, стопорных колец, втулок и самого вала. Обычно эти повреждения происходят от отсутствия поступления масла к рабочим поверхностям при работе турбины или использование не рекомендованных масел.Повышенный износ шейки вала.

Причина: Количество или давление масла, подаваемого в ТКР, меньше требуемого. При ремонте возможно придется заменить вал на новый. В большинстве случаев вал не меняется.Значительный неравномерный износ шейки вала.

Причина: Грязное масло. При ремонте необходимо вал заменить на новый.Значительный неравномерный износ подшипника.

Причина: Грязное масло. При ремонте все подшипники заменяются на новые.Пригоревшее масло в масляных каналах подшипников.

Причина: Перегрев двигателя или резкое выключение двигателя, некачественное масло. При ремонте все подшипники заменяются на новые.Начало ремонта турбины своими руками.

Затем вал турбины замеряется на износ.Если износ вала турбины находится в пределах нормы, то он поступает на специальный токарно-шлифовальный станок, где шлифуется в ремонтный размер.На специальном станке правиться канавка запорного кольца.Затем происходит процесс балансировки. Он состоит из двух этапов. Сначала вал турбины балансируется в двух плоскостях турбинного колеса.После этого на вал устанавливаются втулки и компрессорная крыльчатка и в таком виде, снова поступает на балансировку.Балансировка турбины на стенде.

Для балансировки турбин для грузовых и легковых автомобилей существуют отдельные специализированные стенды.

Во время балансировочных работ наносятся специальные балансировочные метки, по которым собирается «картридж» турбины. В принципе получается собранная турбина только без «улиток».

Собранный таким образом картридж поступает для тестирования на до балансировочный стенд, на котором на «холодную» крыльчатку подается сжатый воздух и турбина раскручивается до 5.000 оборотов в минуту.

Если все параметры турбины в норме, то к картриджу прикручиваются «улитки».

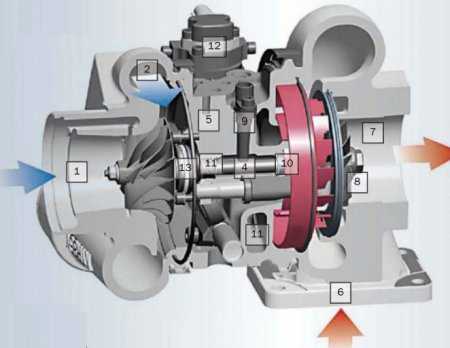

Особенности конструкции турбины двигателя

Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:

Общего корпуса узла и улитки;
Подшипника скольжения;
Упорного подшипника;
Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Ремонт турбины бензинового двигателя: этапы услуги

Выполнение диагностики является необходимым этапом: процедура позволяет определить причину, степень сложности дефектов, исключить другие поломки. О появлении неисправностей турбинного механизма говорят следующие симптомы:

Увеличенный расход масла, утечки жидкости, запах паленого в области выхлопа.
Белесый, синий или черный дым при функционировании мотора.
Скачущие обороты при включении на холостых, падение мощности силового узла.
Появление нагара на свечах.
Посторонние звуки: гул, свист, скрежет.

После диагностики специалисты сервиса смогут отремонтировать турбину на дизельном двигателе. В зависимости от степени поломки алгоритм действий может отличаться, но основные манипуляции схожи:

Демонтаж компрессора, удаление нагара, окалины, очистка закоксованных поверхностей.
Прочистка трубопроводов, масляного и воздушного фильтра.
Замена или ремонт внутренних деталей.
Сборка в обратном порядке, проверка на малых оборотах и при нагрузке.
По необходимости выполняется сброс электронных показателей, проводится настройка датчиков.

В особо сложных случаях починить турбокомпрессорное оборудование не удается, это особенно актуально, если автомобиль с поврежденным узлом эксплуатировали продолжительное время. Для замены лучше использовать устройства проверенных марок, качество которых подтверждено многолетним использованием.

Основные этапы ремонта

Разбор и диагностика

Если диагностика показала, что турбину можно привести в рабочее состояние, то она передается в цех на реставрацию. Процесс производится по следующей схеме: детали турбины обрабатываются, проверяется корпус, картридж, вал ротора, колесо компрессора и скольжение втулок, все изношенные компоненты, заменяются новыми.

Ремонт и калибровка

Корпус полностью очищается от ржавчины и грязи. Детали, которые полностью изношены или повреждены, утилизируются и меняются на новые. Сборка и настройка турбокомпрессора: сначала происходит балансировка деталей, далее турбина собирается, и турбина в сборе проходит испытание на специальном разгонном стенде.

Результат ремонта

Стоимость ремонта турбины Вас приятно удивит, так как она будет гораздо меньше, чем цена нового турбокомпрессора. К тому же, стоимость полного восстановления мы озвучиваем сразу – до оформления заказа. Никаких скрытых платежей и накруток Вам платить не придется.

Диагностика неисправностей

О неисправностях турбонаддува можно узнать по выхлопным газам:

Синий дым говорит о попадании масла в воздух;
Черный дым сообщает об утечке воздуха;
Белый дым говорит о засоре в масляном канале.
Также о проблемах с этим механизмом вы узнаете по косвенным признакам:
Падение мощности;
Падение динамики разгона;
Свист и другие посторонние звуки при работе двигателя;
Металлический скрежет.

Помните, что эти признаки говорят и о других поломках авто. Поэтому рекомендуется провести полную диагностику. Если она выявит неисправности, ремонт турбин вы можете сделать в автосервисе или самостоятельно.

Диагностика актуатора

Фейсбук
Гугл+
ЖЖ
Blogger

Актуатор – это клапан, который сбрасывает избыточное давление воздуха при работе на высоких оборотах. Он защищает турбокомпрессор от перегрузок. Находится на турбине, в выпускном коллекторе. Актуатор имеет точную настройку, которую нужно регулировать при проведении тюнинга.

Распространенной неисправностью этого устройства является выход из строя электронных элементов. Выявить это можно только в автосервисе. Мастера проводят тестирование на специальном оборудовании и выясняют, что именно сломалось.

Что делать, если турбина сломалась

Если обнаружилась неисправность первое, что нужно сделать — провести диагностику. Причём чем раньше, тем лучше. Если вовремя заменить неисправную деталь, удастся избежать более серьёзных проблем

Например — зачастую автовладелец не обращает внимание на лёгкое постукивание думая, что это не имеет значения, в результате через какое-то время приходится покупать новую турбину, хотя изначально можно было обойтись небольшим ремонтом

Следует отметить, что недостаточно знать, как работает турбина на дизеле — нужно идеально разбираться во всех её компонентах. Только обладая соответствующими навыками, опытом и оборудованием получится провести качественный ремонт. Именно поэтому рекомендуем не пытаться самостоятельно отремонтировать агрегат (можно сделать только хуже), а обратиться в компанию «Дизель-Мастер». Специализируемся на ремонте турбин с 1998 года, а потому знаем о них всё.

5 причин обратиться именно к нам:

В наличие высокоточное диагностическое оборудование (стенды Bosch и Delphi);
В штате — специалисты с большим практическим опытом подобных работ.
Быстрый ремонт в течение дня без потери в качестве.
Используем только оригинальные комплектующие и ремкомплекты.
Предоставляем официальную гарантию на комплектующие и выполненный ремонт.

При первых признаках дефекта — обратитесь к нам. Установим причину неисправности и предложим эффективный, экономичный способ её решения.

Еще одно десятилетие назад автомобильный турбонагнетатель считался элементом роскоши, который устанавливался только на избранные и дорогие модели автомобилей. Сегодня же турбина является неотъемлемой частью практически каждого транспортного средства. Это устройство, способное повысить мощность автомобиля и при этом сократить расход топлива

Выбирая автомобиль, покупатели стали уделять особое внимание фактору наличия в автомобиле турбокомпрессора. Чтобы чувствовать себя уверенно следует понимать принцип устройства подобного механизма. Зная некоторые нюансы, каждый водитель сможет вовремя диагностировать проблемы в работе двигателя и устранить полому самостоятельно

Таким образом, данная статья поможет всем желающим произвести ремонт турбины дизельного двигателя своими руками

Зная некоторые нюансы, каждый водитель сможет вовремя диагностировать проблемы в работе двигателя и устранить полому самостоятельно. Таким образом, данная статья поможет всем желающим произвести ремонт турбины дизельного двигателя своими руками.

Сборка турбокомпрессора

После завершения ремонта остается собрать агрегат и поставить его на место. Не забудьте проверить плотность посадки стопорных колец при установке их на картридж. Если они не сядут в гнезда, конструкция рассыпется во время работы.

Вкладыши, втулки и маслосъемные кольца вала смазываются маслом перед установкой. Это гарантирует отсутствие задиров при первом пуске.

Сборка деталей производится в порядке, обратном их снятию на предыдущем этапе.
Гайка крепления крыльчатки затягивается с усилием 5 Н-м, если другое не предусмотрено инструкцией изготовителя.
Собранное устройство ставится на двигатель и фиксируется винтами или стопорами.

Как отрегулировать актуатор турбины

О необходимости регулировки вестгейта говорит появление узнаваемого дребезга в месте установки турбокомпрессора в тот момент, когда двигатель глушат. Также вибрации и дребезжание появляется при пергазовках, в момент сброса газа. Такой дребезг появляется в результате того, что шток актуатора начинает болтаться, сам дребезжащий звук создает «калитка» регулятора. Еще на проблемы с актуатором укажет недостаточный наддув воздуха в том случае, если с герметичностью на впуске и другими элементами системы турбонаддува никаких неполадок не было обнаружено.

Итак, перейдем к регулировкам. В самом начале отметим, что ответственность за возможные последствия, к которым может привести регулировка актуатора турбины своими руками, целиком и полностью ложится на плечи владельца автомобиля. Другими словами, если вы не уверены в своих силах, тогда лучше доверить указанную процедуру опытным специалистам.

Еще хотелось бы добавить, что многие водители прибегают к манипуляциям с вестгейтом не только по причине неполадок, но и в целях увеличения производительности и повышения давления наддува, то есть реализуют своеобразный тюнинг системы.

Для того чтобы увеличить давление, существует несколько доступных вариантов. Самым простым считается замена пружины регулятора. Чем большую упругость имеет пружина, тем большее давление будет выдавать турбина до момента срабатывания клапана.
Еще одним вариантом выступает затяжка или послабление конца регулятора, что непосредственно влияет на открытие и закрытие заслонки. Если конец расслаблен, тогда тяга клапана удлиняется, затягивание приведет к укорачиванию. Чем короче тяга, тем плотнее будет закрываться заслонка. Соответственно, для открытия потребуется большее давление и временной промежуток. Это позволяет турбине выходить на высокие обороты, причем происходит это достаточно быстро.
Третьим вариантом для увеличения наддува является буст-контроллер. Данный механизм представляет собой соленоид, который способен подменить реальные данные по давлению. Такое устройство ставится перед актуатором, главной задачей является снижение показателя давления, от которого зависит работа вестгейта. Буст-контроллер фактически частично перепускает воздух, что не позволяет актуатору оценивать реальное давление.

в самом начале со штока снимается скоба, далее ключом ослабляется гайка;
затем плоскогубцами подтягивается регулировочный винт вестгейта. Делать это нужно против часовой стрелки;
подтяжка происходит до того момента, пока калитка не окажется полностью закрытой;

Чтобы ответить на вопрос, как проверить актуатор турбины самому, достаточно просто постучать по калитке. Дребезга и вибраций быть не должно. По окончании винт проворачивается еще на 2-3 или даже 4 витка по резьбе. Следует учитывать, что один такой оборот практически равен показателю чуть более 0.3 Бар на мембране.

Завершением процесса регулировки можно считать затяжку гайки ключом на 10, а также установку скобы на место. В результате после такой настройки актуатор должен иметь максимальную степень закрытия. После можно запустить двигатель и проверить работу устройства на разных режимах работы ДВС. Посторонних звуков от вестгейта на перегазовках и при глушении мотора быть не должно, давление наддува также прогнозируемо достигает желаемых показателей.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику. Обязательно проверьте крыльчатку на предмет продольного люфта
Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя. Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.
Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Признаки выхода из строя турбокомпрессора

Как было сказано выше, голубовато-сизый выхлоп указывает на сгорание масла в цилиндрах двигателя, которое попало туда из турбокомпрессора либо мотора. Черный указывает на утечки воздуха, а белый – засор в маслопроводе. Появление свиста может сигнализировать об утечке воздуха на стыках компрессора с двигателем. Скрежет говорит о ненормальном трении деталей и элементов конструкции.

В случае периодического отключения или полного выхода из строя турбины, следует проверить все ее части и узлы. Основная масса всех поломок турбокомпрессора заключается в трех причинах. О них ниже.

Недостаточное давление масла

Может возникнуть вследствие течи либо при пережиме масляного шланга, или из-за неправильного их подключения к турбине. Ведет к быстрому изнашиванию колец, шейки вала, плохой смазке и резкому повышению температуры на радиальных подшипниках турбокомпрессора. Потребуется их замена на новые.

Загрязненное масло

Может возникнуть вследствие несвоевременной замена смазки либо масляных фильтров, при попадании воды либо горючего в масло, а также при использовании некачественных смазочных материалов. Ведет к преждевременному износу подшипников, забиванию каналов маслопровода, повреждению оси.

Вышедшие из строя элементы, требуется заменить на новые.

Посторонний предмет внутри турбокомпрессора

Может привести к повреждению или поломке лопастей компрессорного колеса, что ведет к снижению давления воздуха; лопастей колеса турбины; ротора. В этом случае со стороны компрессора потребуется замена фильтра и проверка впускного тракта на герметичность. На стороне турбины, необходима замена вала и проверка впускного коллектора.

Демонтаж турбины дизельных агрегатов

Данную процедуру можно разделить на следующие этапы:

Снятие турбины с автомобиля для проведения дальнейшей разборки. При снятии турбины нужно отключить все трубопроводы, идущие к ней. При проведении демонтажных работ нужно быть аккуратным и смотреть за тем, чтобы не навредить самой турбине и другим элементам автомобиля, которые находятся под капотом.
Снятие компрессорной и турбинной улитки. Как правило, компрессорная улитка снимается без особых проблем, а вот турбинная прикипает намертво. Существует несколько способов ее демонтажа, среди которых мы выделим два наиболее встречающихся. Первым способом является применение киянки и грубой силы. Второй способ более радикальный и предусматривает использование болтов крепления улитки. При помощи данных болтов не спеша можно отодвинуть улитку, однако при этом стоит учесть, что она насажена на конусе и данный процесс будет достаточно сложным и долгим. Не стоит забывать и о том, что при работе нужно исключить возможность появления перекоса и для этого болты крепления улитки отпускаются равномерно со всех сторон. Также при проведении данной работы есть вероятность деформирования колеса турбины, его не стоит допускать. Сложность проведения данной работы целиком и полностью зависит от вида турбины. А вот снятие компрессорной улитки может быть выполнено при помощи освобождения стопорного кольца или ботов или других способов.
После снятий компрессорной и турбинной улики в руках должен оказаться картридж и возможность проверки люфт вала. Так, если причина поломки не в вале, то продольный люфт будет отсутствовать, а в поперечном направлении может быть незначительным (люфт может присутствовать, но отклонение на один миллиметр не допустимо).
Далее необходимо провести снятие колеса компрессора. Для этого необходимо взять кусачки с раздвижными губками, а другой конец вала закрепляем при помощи оправки или другим инструментом. Стоит учесть, что резьба на компрессорном валу всегда левая. Необходимо отметить, что компрессорное колесо само не слезет и для этого можно использовать обычный съемник.
Уплотнительные вкладыши находятся в специальных канавках на роторе и на таблетке холодной части, упорный подшипник обычно крепится при помощи трех болтов и снять его можно без особого труда.
Вкладыши с торцевой стороны крепятся при помощи стопорных колец, что также обуславливает отсутствие возможности возникновения проблем. Вкладыши или подшипники скольжения со стороны компрессора держатся при помощи одного стопорного кольца, а вкладыши со стороны турбины при помощи двух вкладышей для обеспечения большей степени надежности.
При проведении работ, даже не предполагая о возможной причине возникновения поломки, необходимо все составляющие, кольца и уплотнители, картридж очистить от грязи.

Выше приведенные этапы проведения работ связаны с демонтажем турбины. Для продолжения ремонтных работ необходимо иметь стандартный ремкомлект для ТКР, который, как правило, содержит полный набор необходимых колец, вкладышей и уплотнителей, метизов и шайб, набор сальников. Также стоит отметить тот факт, что провести ремонт турбины сложнее, чем справится с демонтажем системы. Это, в основном, связано с установкой уплотнителей и вкладышей, обеспечение неподвижности и плотного насаживания данных элемент.

Ремонт турбины:

Как отремонтировать турбину самому – достаточно популярный вопрос, который задают автолюбители. Однако получив на его ответ, многие решают обратиться в автосервис или приобрести, установить новую турбину. Если человек обладает упорством, терпением и определенными навыками пользования несложными инструментами, то найдя для данной работы немалое количество времени, можно сделать ремонт турбины самостоятельно. Также при проведении работ нужно соблюдать все правила и рекомендации, что поможет выполнить ее правильно и качественно. От качества проведения ремонтных работ, связанных с турбиной, зависит не только ее работа, но и других составляющих двигателя.

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо

Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины. Иногда можете применить деревянную киянку

Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу

Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Поздравляю, у вас получилась почти новая турбина, сделанная собственными руками, по самой низкой цене.
