Разборка сборка двигателя змз 402

Одинаковые детали с ГАЗ 31029

На «Волгах» ГАЗовцы соблюдали интересную традицию – на новую модель многие агрегаты переходили со старой марки, и для пользователей авто начиналась интересная игра – угадай, какие изменения произошли в новой машине. Можно начать с того, какие детали на газ 3110 перешли с 31029. На «десятке» остались точно такие же двери, причем, в сборе. Даже внутренние обшивки на 3110 первых образцов имели такую же форму, и только несколько позднее стали устанавливаться объемные обивки дверей.

Габаритные размеры Волги 3110

Многие детали под капотом совсем не изменились: вакуумный усилитель тормозов, главный тормозной цилиндр, главный цилиндр сцепления. На многих первых 3110 стоял так хорошо узнаваемый ЗМЗ 402 (или 4021), и все навесное оборудование также до боли было знакомо – стартер, генератор, трамблер, карбюратор.

Переднюю подвеску

вроде бы установили новую, но опять всего лишь отчасти. Массивная балка перекочевала с

ГАЗ 24

, в шкворнях тоже не находилось никаких изменений. А вот поворотные кулаки уже другими.

Интересно, что первые выпуски 3110 оснащались «четырехступкой». То же самое можно сказать и о заднем мосте. Вроде бы он новый, но редуктор заднего моста совершенно одинаковый с 31029, и карданный вал один в один подходил от 31029 на 3110.

Так выглядит карданный вал для Волги 3110

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Характерные неисправности ЗМЗ 402

Двигатель ЗМЗ 402 подвержен множеству неисправностей и поломок:

Течь сальника

Самое больное место 402 ДВС, это сальник, расположенный сзади коленчатого вала. Задний сальник, представляет собой сальниковую набивку, состоящую из пропитанной графитом верёвки, которая обматывается вокруг заднего конца коленвала. Затем намотанная верёвка прижимается специальной шайбой. Данная конструкция не плохо держит моторную смазку при средних оборотах двигателя. Если ДВС использовать при оборотах более 2500 в мин., то смазка начинает просачиваться наружу. Проблему можно решить заменой сальниковой набивки.

Перегрев

Следующая по важности проблема это перегрев 402 мотора. Причина, как и у большинства современных моторов:

неисправности термостата;
утечка охлаждающей жидкости;
забитый радиатор охлаждения;
выход из строя вентилятора радиатора;
неисправность водяного насоса;
водяная пробка.

Но не так опасен перегрев, как его последствия. Все дело в том, что корпус ДВС 402 мотора греется не равномерно. Середина БЦ нагревается сильнее чем остальная часть мотора. Со временем шайбы вдавливаются в двигатель. Происходит ослабление гаек. Если не сделать подтяжку головки вовремя, может прогореть прокладка ГБЦ. Что может привести к попаданию в масло охлаждающей жидкости. Если во время не принять меры к устранению неисправности и замены масла, капитальный ремонт не заставит долго ждать.

Вибрации

Вибрации мотора частая неполадка. Проблема может оказаться в опорных подушках. Если с подушками всё в порядке, неисправность может быть проблемой системы зажигания, системы питания, либо дисбаланса КШМ.

Нестабильный холостой ход

Проблемы работы ДВС на холостом ходу. Эта проблема частая для 402 мотора. Виной этому, конструкция алюминиевого впускного коллектора. Из-за неё горючая смесь поступает в цилиндры неравномерно, что сказывается на холостом ходу ДВС.

Стучат клапана

Стук двигателя бывает по причине неотрегулированных зазоров в клапанах. Регулировку клапанов нужно делать не дожидаясь стука в двигателе, через 15 тыс., км., пробега. Проблему можно решить конкретно, установив гидрокомпенсаторы от ЗМЗ 406 модели. Если клапана не являются виной стука в двигателе, то стучать могут подшипники коленвала. Это гораздо опаснее, так как подобный стук, является признаком скорого капитального ремонта.

Вышеперечисленные неисправности не единственные, реже встречаются другие, многочисленные поломки. Но простота конструкции мотора, доступность и невысокая стоимость запчастей, высокая ремонтоспособность и не маленький ресурс работы ДВС дают шансы на жизнь 402 движку даже в наши дни.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Услуги ремонта 402 двигателя

Многие отечественные автомобили в прошлом снабжались двигателями Заволжского моторного завода ЗМЗ-402. Эти силовые агрегаты надежны в эксплуатации и обладают большим ресурсом. Сейчас они уже не выпускаются, но автомобилей с такими моторами осталось немало. И их двигателям периодически требуется ремонт, так как со временем любая техника изнашивается.

Именно по причине износа деталей чаще всего необходим капитальный ремонт 402 двигателя ЗМЗ. Но есть и другие причины, по которым требуется восстановление силового агрегата. К ним относятся:

повреждения механического характера, включая деформацию наружной поверхности блока цилиндров и других деталей;
несоблюдение правил эксплуатации автомобиля с регулярной ездой на высоких оборотах, использованием некачественного моторного масла и прочие подобные нарушения;
несвоевременное техническое обслуживание агрегата, например при редкой замене масла;
нарушение условий хранения. Например, когда автомобиль долго стоит в сырости и холоде, что приводит к потере защитных свойств моторного масла и коррозии деталей. В результате требуется капремонт 402 двигателя ГАЗ.

Есть много причин, по которым может быть необходим ремонт 402 двигателя

В любом случае важно вовремя заметить признаки наличия неисправностей в работе «сердца» автомобиля, чтобы устранить их на начальной стадии с наименьшими затратами. Среди таких «симптомов» — повышенный расход топлива или моторного масла, скрежет или стук из-под капота авто, сильный нагар на свечах зажигания, регулярный перегрев мотора, потеря тяги или сизый выхлоп

Процесс капитального ремонта двигателя

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

Сначала, демонтируется АКБ и откручивается его полка.
Далее, необходимо снять воздушный фильтр и карбюратор.
Отсоединяем приемную трубу от выпускного коллектора.
Выкручиваем свечи зажигания, снимаем провода и трамблер.
Сливаем моторное масло.
Отсоединяем топливную систему.
Снимаем крыльчатку вентилятора.
Демонтируем стартер и генератор, а также проводку, связанную с ними.
Отсоединяем сцепление от коробки передач.
Демонтируем корпус масляного фильтра.
Снимаем радиатор и патрубки системы охлаждения.
Демонтируем впускной и выпускной коллектор.

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.

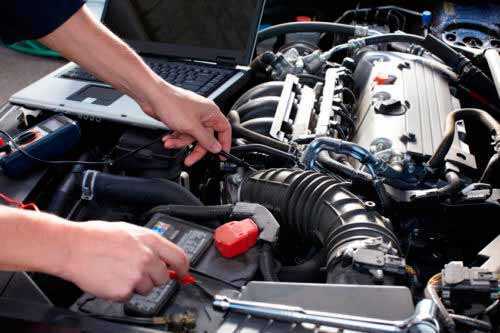

Диагностика неисправностей

Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.

Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.

Совпадают ли указанные в документах и реальные показатели

Средний расход топлива на трассе на 100 км – около 20 литров,

в то время как на самом деле этот показатель может быть и выше, особенно если осуществлять езду по городу. Здесь стоит учитывать не только профессионализм водителя, но, и качество наших дорог, которые зачастую вынуждают превысить нормы расхода горючего. Как уже говорилось выше, резкое торможение и внезапный набор скорости не очень положительно влияют на экономию бензина или газа, а ведь такие ситуации – не редкость на наших шоссе и трассах, тем более, если используется такая достаточно массивная машина как «Газель».

Устранение проблемы

Как уменьшить расход топлива? Мы уже знаем, что на это влияет стиль езды и качество дорожного покрытия, но, это еще не все

На какие еще факторы стоит обратить внимание:

Расход горючего зависит и от сезона. В холодное время достаточно большая часть используется для прогрева, тем более, если поездки совершаются на короткое расстояние. Приходится часто глушить, заводить и прогревать движок.
Состояние двигателя и автомобиля в целом. При ухудшении качества характеристик в связи с возникновением каких-либо неисправностей, топливо просто вылетает в трубу, тем самым, увеличивая его расход.
Загруженность авто. «Газель» сама по себе имеет не маленький вес, и чем больший груз перевозится на машине, тем большее количество горючего используется.

Самым простым решением будет просто сменить топливо – перейти с бензина на газ.

В целом, газ более экономичный, особенно при движении по трассе, но, это не идеальный вариант. Потребление не становится гораздо меньшим, и, к тому же, машина может просто перестать «тянуть». Если вы решили вплотную подойти к решению вопроса относительно экономии топлива для вашей Газели, стоит подробно рассмотреть все нюансы.

Реальный расход топлива у Газели 402 может быть гораздо больше, чем ожидается, но, если учитывать все факторы и следовать советам опытных водителей – его можно значительно сократить. Вечно бегущий вперед технический прогресс позволяет усовершенствовать именно технические характеристики автомобиля, которые будут хорошо способствовать экономии. Одним из таких решений может быть замена некоторых деталей топливной системы автомобиля. Для этого стоит обратиться в салон, где вам посоветуют лучший вариант и качественно произведут замену и ремонт.

Обкатка

Первичная притирка колец осуществлялась шарманкой (кривым стартером), то есть когда ещё гбц не была установлена, я налил масла сверху в гильзы и крутил. То есть выдалась какая пауза, я подход – 50 обротов. Особенно туго стало после замены набивки, суммарно я руками сделал в районе 500-1000 оборотов, в результате движок стартером запустился без напряга. Обкатывал я на том же масле, на котором ездил до капиталки – полусинтетике ТНК 10в40. При езде старался держать 2100 оборотов, не раскручивая более 2500. Без каких бы то ни было динамичных обгонов. Неделю покатавшись по городу, затем сделал круг почёта вокруг города, примерно 80 км по объездной дороге. При этом ехал строго 2100 оборотов на 5й передаче – это примерно 80 кмч по жпс, по спидометру было 90. Всё время обкатки я воевал с течами масла, и к моменту завершения 1000 км все каналы течи были устранены и я со спокойной совестью перешёл на синтетику.

Будет полезно: Какая керамическая смазка лучше. обзор рейтинга (топ 7)

Источник

Сборка двигателя ЗМЗ-402

Подбор деталей и сборка шатунно-поршневой группы двигателя ЗМЗ-402 производится согласно рекомендациям, указанным в разделе Сборка шатунно-поршневой группы, но имеют некоторые особенности.
Так, ориентировочный выступ шатуна двигателя ЗМЗ-402 расположен не на стержне шатуна, а на его крышке.
При замене изношенных или дефектных гильз новыми и отремонтированными следует вставлять их в блок так, чтобы метка, имеющаяся на нижней центрирующей части гильзы, указывающая ее группу, была расположена в поперечной плоскости блока. В остальных случаях, прежде чем вынуть гильзы из блока, их необходимо маркировать порядковыми номерами, а также пометить положение в блоке, чтобы при сборке обеспечить их постановку в прежнее положение. В случае замены поршней, гильз, поршневых пальцев или шатунов подбор сопрягаемых пар следует производить при температуре деталей 20±3°С. (см. таблицу размерных групп).
При установке на поршень новых колец, но сохранении прежних гильз, следует удалить на станке или шабером выступающий буртик в верхней части гильзы.

Для мало изношенных гильз цилиндров без их расточки предусмотрен комплект луженых компрессионных и стальных маслосъемных колец.

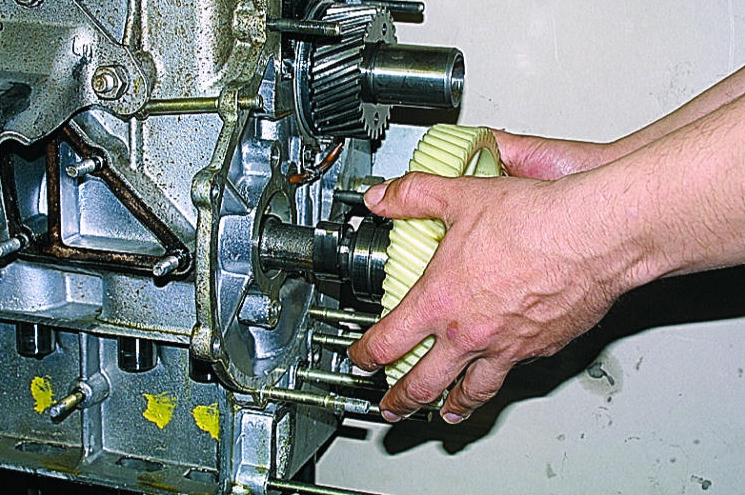

При установке распределительного вала совмещаем риску на его пластмассовой шестерне с меткой “0” на шестерне коленчатого вала. Толкатели подбираются по размерам отверстий в блоке и делятся на две группы (см. таблицу размерных групп толкателей).
Коленчатый вал, маховик и сцепление балансируются в сборе, поэтому при замене одной из этих деталей следует произвести динамическую балансировку, высверливая металл с тяжелой стороны маховика. Балансировку коленчатого вала, маховика и сцепления в сборе не следует начинать, если начальный дисбаланс превышает 200 г.см. В этом случае необходимо узел разукомплектовать и проверить балансировку каждой детали в отдельности.

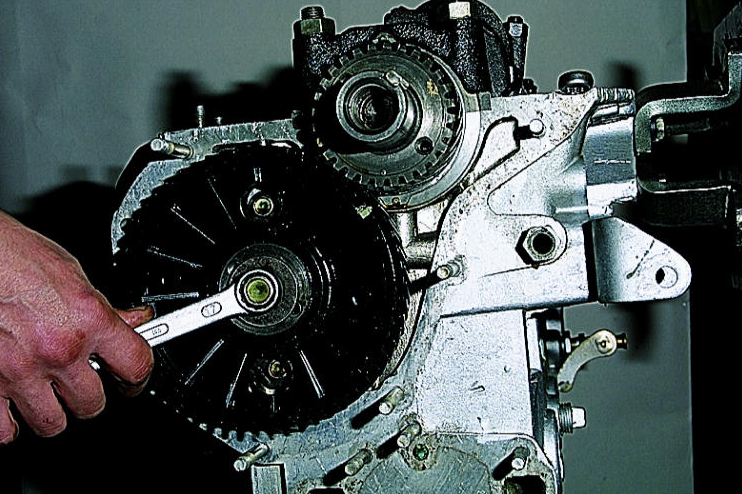

Напрессовав до упора шестерню коленчатого вала, следует проверить его осевой зазор. Проверка производится следующим образом: заложите отвертку (вороток, рукоятку молотка и т.п.) между первым кривошипом вала и передней стенкой блока и, пользуясь ею как рычагом, отжать вал к заднему концу двигателя. С помощью щупа определите зазор между торцом задней шайбы упорного подшипника и плоскостью бурта первой коренной шейки. Зазор должен быть в пределах 0,125–0,325 мм.
В задний конец коленчатого вала запрессовывается шариковый подшипник 80203 АС9 с двумя защитными шайбами. Допускается использовать подшипник 60203А с одной защитной шайбой, при этом в полость для подшипника необходимо заложить 20 г смазки Литол-24.
Приверните к маховику нажимной диск сцепления в сборе с кожухом, предварительно отцентрировав ведомый диск с помощью оправки (можно использовать первичный вал коробки передач) по отверстию в подшипнике в заднем торце коленчатого вала. Метки 0, выбитые на кожухе нажимного диска и на маховике около одного из отверстий для болтов крепления кожуха, должны быть совмещены.
Стыки нижнего фланца блока цилиндров с крышкой распределительных шестерен и держателем набивки смажьте клеем-герметиком “Эластосил 137-83” или пастой УН-25.
Размерные группы поршней и гильз

Размерные группы пальцев, поршней и шатунов

Размерные группы толкателей

Причины проведения капитального ремонта

Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:

Как упоминалось ранее — износ. Этот фактор и процесс не щадит даже самые совершенные силовые агрегаты. Происходит это вследствие воздействия на детали — трения, высокой температуры, попадания охлаждающей жидкости.
Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
Механические повреждения. В процессе эксплуатации двигателя возможны повреждения наружной части блока и других элементов сердца автомобиля.
Манера езды. Еще один фактор, который повышает степень износа. Постоянная езда на высоких оборотах, а также ненадлежащая эксплуатация мотора может привести к повышенному износу.
Несвоевременное обслуживание также может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате металлической стружки и несвоевременная замена масла может привести к быстрому износу и проведению ремонта.
Хранение. Как и любая техника, автомобиль и его компоненты хотят быть в сухом и теплом месте. Так, двигатель, который постоит несколько дней на сильном морозе, уже нормально функционировать не сможет. Это связано со свойствами масла, которое уже не способно защищать мотор в полном объеме.
Другие факторы, которые могут повлиять на износ, что приведет к ремонту.

Технические характеристики

ЗМЗ 402 инжектор стал логическим продолжением легендарного карбюраторного мотора. В связи с популярностью и высокими техническими характеристиками двигателя, его не стали снимать с производства, а просто модернизировали.

При переделке, были внесены значительные конструктивные изменения. Но, даже самые сложные изменения не смогли устранить извечные причины неисправности движка.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Ремонт ГБЦ

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова:

Следующий этап ремонта ГБЦ – прирезка сёдел. Мне показалось, что с завода прирезается только фаска 45 градусов, я же нарезал все 3, отчего и клапан должен плотнее закрываться и газообмен должен улучшиться. Немало был наслышан про твёрдость сёдел ГБЦ змз 402, но вышеуказанным набором шарошек у меня сёдла прирезались быстро и легко. Центральную фаску делал в районе 1 мм с тем, чтобы она после притирки увеличилась до положенных 1.5 мм.

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Изменение технических характеристик

Значительному расходу топлива мотора у Газели может способствовать неправильная или неаккуратная эксплуатация автомобиля, например:

позднее зажигание;
езда на непрогретом двигателе;
несвоевременная замена износившихся деталей.

Простое внимательное отношение к своей машине поможет не только сэкономить горючее, но, и продлить годы службы вашего авто.

Небольшие детали, на которые многие не обращают внимания, помогут уменьшить реальный расход топлива у Газели 402. Что это за нюансы – можно узнать в салонах, где обслуживаются автомобили, у более опытного водителя, или из нашей статьи

На что именно стоит обратить внимание:

правильно ли выставлены зазоры в свечах зажигания, и работу непосредственно самих свечей – нет ли в ней перебоев;
использование подсветки фарами. Дальний свет увеличивает потребление горючего на 10%, ближний – на 5%;
необходимо следить за температурой жидкости для охлаждения. Если она ниже расчетной, это также увеличивает расход топлива;
стоит следить за давлением в шинах. Если оно пониженное – это тоже влияет на количество использования бензина или газа;
необходима своевременная замена воздушного фильтра;
некачественное горючее расходуется быстрее и в больших количествах.

Как видим, любая деталь важна для устранения проблемы относительно потребления топлива на Газели 402 с карбюратором

Стоит потратить немного времени, уделить внимание практически всем системам автомобиля, чтобы впоследствии сэкономить свои нервы и средства

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1000 км: замена масла и масляного фильтра.
8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

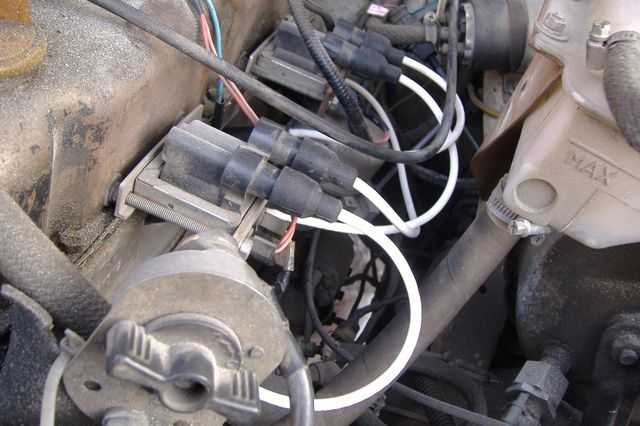

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Виды выпускаемых модификаций ЗМЗ 402

Двигатель ЗМЗ 402 — это общее название модельного ряда движков, Заволжского завода по производству моторов.

В их семейство входят пять очень похожих двигателей, имеющих небольшие различия и своё предназначение:

Самым распространённым и основным мотором считается 402.10. Его предназначение, комплектация легковых автомобилей Волга. Он рассчитан на использование бензина АИ 92, имеет сжатие 8.2:1.
Второе место по значимости занимает двигатель, со СС 6.7 работающий на АИ 76. Его маркировка ЗМЗ 4021.10. Использовался на легковых автомобилях Волга.
Двигатель ЗМЗ 4022.10 имел самое большое отличие от основной модели. Его конструкция на то время была слишком сложной: использовался другой распределительный вал, карбюратор, выпуск и впуск имели другую конструкцию. Самое значимое отличие — использование форкамерно-факельного зажигания. Все эти головоломки, должны были решить проблему вредных веществ в выхлопных газах и значительно сократить расход горючего. Однако желаемого результата по экономии и экологии получено не было. Поэтому такой мотор не получил широкого распространения, а в 92 году выпуск форкамерных движков полностью прекратился.
4. Силовой агрегат ЗМЗ 4026.10 работает на 92 бензине, он является аналогом модели 402.10. Основное отличие, это его предназначение. Данная модификация использовалась на Газелях.
5. Пятая модификация ЗМЗ 4025.10, тоже предназначалась для Газелей. По большому счёту это тот же 4021.10 работающий на АИ 76. Разница между ними, только в применении.

Конструкция БЦ ЗМЗ 402

Блок цилиндров данного силового агрегата отливался из сплава прочного алюминия. Отливка изделия производилась по двум технологиям. Для повышения герметичности и лучшего заполнения микропор БЦ пропитывался и термически обрабатывался специальной смолой. Такая технология называлась — кокильное литьё. Так же, использовался метод литья под высоким давлением. Метод изготовления БЦ зависел от модификации двигателя и от года выпуска. Так БЦ ЗМЗ 4022.10 всегда отливали в кокиль. БЦ 4021.10 изготавливали только под высоким давлением. А самый распространённый движок 402.10 изготавливали разными способами в зависимости от года выпуска.

В зависимости от изготовления БЦ гильзы по-разному фиксируются в блоке. Так, для блока изготовленного кокильным методом, гильзы имеют верхний бури и фиксируются по верху БЦ. Блок цилиндров изготовленный под высоким давлением имеет сверху открытую рубашку и фиксация гильз в нём, происходит по дну БЦ.

Верхний контур БЦ имеет десять бобышек, предназначенных для крепления ГБЦ. Внизу блока находятся четыре отсека, разделяющиеся перегородками. Эти перегородки, в свою очередь служат, опорами для коренных подшипников коленвала ЗМЗ. Крышки подшипников выполняются из коварного чугуна и крепятся с помощью двух шпилек, имеющих диаметр 12 мм.

Крышка для первого подшипника, обрабатывается со стороны торцов, чтобы установить для упорного подшипника шайбы. Внутренние стенки всех крышек обрабатываются совместно с блоком. Поэтому при сборке, каждую нужно ставить на своё место. Три средние крышки имеют нумерацию. А первую с пятой перепутать невозможно, так как первая обрабатывается ещё и с торцов.

На торец БЦ, расположенный впереди, через поролоновую прокладку, устанавливается крышка шестерён. В крышке имеется манжета из резины, необходимая, чтобы уплотнить носок коленвала.

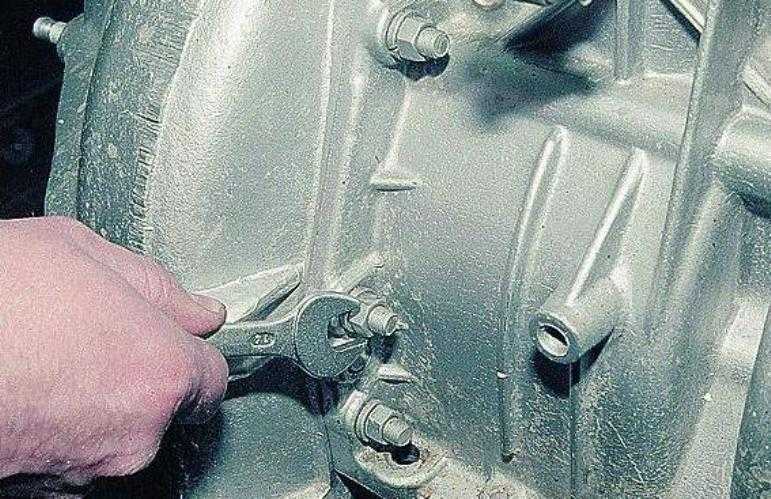

К торцу БЦ сзади, крепиться болтами, выполненный из алюминия картер сцепления. КС требует точной регулировки установочными штифтами. Точность установки необходима для безупречной работы МКПП.

Картер сцепления, его задний торец и отверстие под вал МКПП, для соблюдения соосности, обрабатываются совместно с БЦ. Поэтому нужно ставить только родной картер сцепления. С другого двигателя его поставить не получиться, будит нарушена соосность первичного и коленчатого вала.

Подробная разборка 402 двигателя

Цилиндры ДВС изготовлены из особо прочного чугуна, их конструкция представлена мокрыми вставными гильзами. Рубашка с охлаждающей жидкостью, в них, проходит непосредственно вдоль наружной стенки цилиндров. Фиксация гильз зависит от способа изготовления БЦ, конкретно об этом рассказано в начале главы. Уплотнение гильзы происходит внизу, медной мягкой прокладкой, а сверху, прокладкой ГБЦ.

Для надёжного уплотнения, верх гильзы, должен выступать над БЦ не менее чем на 0.02 мм., и не более 0.1 мм. Разница по высоте между гильзами, стоящими на одном двигателе, должны быть меньше 0.055 мм. Такая точность достигается путём сортировки и подбора гильз и блоков по допустимым расстояниям.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

ГАЗ-24-10 Волга – 1985 – 1993;
ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
ГАЗ-31029 Волга – 1992 – 1997;
ГАЗ-3110 Волга – 1997 – 2005;
ГАЗ-31105 Волга – 2002 – 2006;
ГАЗ-3302 Газель – 1994 – 2003;
ГАЗ-33023 Газель-Фермер – 1995 – 2003;
ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
РАФ-33111 – грузовик двухместный бортовой 1 т;
РАФ-22038 – маршрутное такси, небольшие объемы производства;
РАФ-22039 – маршрутное такси крупногабаритное.

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.
