Как проверить состояние ремня грм на двигателе к4м

Меняем ГРМ на дизеле

1. Для того чтобы заменить комплект деталей, необходимо произвести установку вашего Megane на домкрат или подъемник, затем сняв переднее колесо, подпереть двигатель вторым домкратом.
2. Следующим шагом будет демонтаж подушки двигателя с верхней стороны, после чего снимаем ее опорный механизм, который прикручен непосредственно к блоку ДВС.
3. Снимаем ремень навесных агрегатов и в частности генератора. Сделать это нетрудно, необходимо просто расслабить усилие на натяжном механизме.

4. Следующим этапом будет демонтаж шкива передней части коленвала. Для этого попросите помощника сесть в автомобиль, включить передачу и выжать педаль тормоза, тем самым вы заблокируйте двигатель от проворота вала и без труда сможете открутить болт.
5. Снимите пылезащитный кожух системы ГРМ, за которым находится ремень, как правило, он крепится на нескольких болтах (под головку на 10).
6. На данном этапе нам необходимо выставить метки верхней мертвой точки первого цилиндра. Для этого необходимо использовать специальные приспособления — это фиксаторы коленчатого и распределительного вала. С передней части двигателя в районе кожуха КПП открутите заглушку под звездочку торкс, вместо нее вверните приспособление от руки до упора. После этого начинается процесс установки меток.
7. Медленно вращайте коленчатый вал до тех пор, пока он не соприкоснется с фиксатором, после чего установите фиксаторы распределительного вала и шкива насоса высокого давления. Это относится к дизелю 1.5.
8. Ослабьте натяжку ремня путем откручивания болта натяжного механизма, после чего аккуратно снимайте ремень.
9. Приготовьте новую деталь, ее можно сравнить со старым элементом, затем замените ролики и весь натяжной механизм, все это будет в комплекте ГРМ для дизеля 1.5.
10. После снятия всех деталей можно менять водяной насос системы охлаждения.

11. Установите новый ремень из комплекта, стараясь не сдвинуть метки, после чего произведите должную натяжку и удалите приспособления, не забыв установить техническую заглушку на место.

12. Проверните вал 1.5 литрового дизеля на 2 оборота по часовой стрелке и снова совместите метки ремня, если все совпадает, начинайте сборку в обратной последовательности.

Установка фаз газораспределения при установке зубчатого шкива без шпонки

Для замены ремня устанавливаем автомобиль на подъемник.

Отсоединяем аккумуляторную батарею

Для лучшего подхода извлекаем аккумуляторную батарею

Извлекаем пластмассовый защитный кожух

Снимаем правое переднее колесо

Снимаем правый передний подкрылок

Снимать нужно только переднюю часть. Она прикручивается двумя саморезами и 5-ю клипсами.

Ключом на 13 откручиваем четыре гайки крепления усилителя и снимаем его

Ключом на 16 поворачиваем натяжное устройство ремня дополнительных приводов и снимаем ремень (смотрим статью по замене ремня дополнительных устройств).

Отворачиваем болт крепления шкива привода дополнительных устройств (шкив коленвала).

Для того чтобы отвернуть болт нужно заблокировать коленчатый вал от проворачивания.

Для этого помощник должен включить в механической коробке передач высшую передачу, нажать на педаль тормоза и включить стояночный тормоз.

Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленвала, то вал необходимо застопорить.

Снимаем опору маятниковой подвески

Чтобы извлечь опору, нужно поднимать и опускать двигатель, иначе мешает трубка кондиционера.

Снимаем пластмассовые защитные кожухи, снимаем защиту картера

Снимаем воздуховод воздушного фильтра

Снимаем дроссельный узел

Выворачиваем пробку под фиксатор ВМТ

Поддеваем тонким лезвием и вынимаем заглушки распределительных валов

Заглушки представляют собой крышки из тонкого алюминия покрытые резиной.

Посередине заглушек резиновые кругляши.

Можно удалить эти заглушки и через образовавшееся отверстия, шлицевой отверткой поддеваем и вынимаем заглушки.

Но в этом случае придется подбирать соответствующие по диаметру резиновые заглушки и закрывать эти отверстия.

Что делать при появлении ошибки DF080

Очень часто нарушения в работе электромагнитного фазорегулятора Рено Меган 2 вызывают ошибку DF080, которая при подключении диагностического сканера указывается как неисправность в цепи изменения характеристики распределительного вала. Появление ошибки этого типа свидетельствует о нарушениях в работе электромагнитного клапана «фазёра» или обрыве цепи его подключения к электронному блоку управления.

Для её устранения необходимо в первую очередь проверить исправность клапана (о том, как это сделать мы говорили выше). Если он работает нормально, то причиной ошибки является плохой контакт или обрыв цепи. В этом случае необходимо отсоединить колодку подключения электромагнитного устройства и прозвонить цепь от клапана до ЭБУ мультиметром. Если прибор показал обрыв одного из проводников, то в первую очередь следует осмотреть переходной жгут от двигателя до блока управления. Специалисты говорят о нём, как о самом проблемном и уязвимом месте.

В случае, когда прозвонка цепи показала её исправность, причину неисправности следует искать в самой колодке, в контактной части. Как показывает практика, со временем пины разъёма теряют упругость. Особенно часто это происходит после многократного снятия и подключения колодки к клапану. Чтобы восстановить контакт, необходимо разобрать колодку, извлечь клеммы и поджать их контактные части при помощи тонкой отвертки или шила.

Обратите внимание: чтобы не перепутать полярность подключения, вынимать и ремонтировать пины лучше всего по очереди. Кроме того, учтите, что на каждой клемме есть миниатюрная защелка, которая удерживает контактную часть в колодке. Не следует применять грубую силу – контактная часть извлечется без проблем, как только вы отожмёте фиксатор каким-нибудь тонким инструментом

Не следует применять грубую силу – контактная часть извлечется без проблем, как только вы отожмёте фиксатор каким-нибудь тонким инструментом.

ГРМ в процессе эксплуатации

Чтобы при работе не возникло проблем, нужно периодически проверять газораспределительный механизм мотора. Нужно при помощи щупа контролировать тепловой зазор между клапаном и рычагом распредвала, а при необходимости производить регулировку.

Поскольку газораспределительный механизм предназначен для согласованной работы всех элементов двигателя, то нужно знать, что если в процессе его работы оборвется приводной ремень, то распределительный и коленчатый валы перестают работать синхронно. При этом распредвал может остановиться в положении, при котором один из клапанов останется полностью открытым и тогда двигающийся вверх поршень неизбежно ударит по клапану, который погнется, что приведет к выходу двигателя из строя и серьезному ремонту.

Чтобы избежать подобной ситуации, необходимо вовремя производить замену приводного ремня ГРМ. Периодичность замены указывается производителем в зависимости от конструктивных особенностей двигателя, но в большинстве случаев это рекомендуется делать при пробеге от 60 до 70 тыс. км. Это достаточно сложная операция, которую делают специалисты на СТО, но если у водителя есть нужные навыки, замену можно сделать и самостоятельно. Цепи ГРМ служат гораздо дольше, замена может потребоваться при пробеге от 300 до 400 тыс. км. Особенность двигателей с цепями: при их растяжении они начинают характерно греметь и позванивать, что позволяет определить необходимость замены.

Назначение газораспределительного механизма двигателя – обеспечить синхронную работу поршневой группы и клапанов. Каждый из его элементов должен работать в номинальном режиме, только тогда двигатель заведется. Иногда случается так, что ремень ГРМ не разрывается, а проскальзывает по шестерням, что будет видно по его меткам. В этом случае двигатель не заведется и потребуется замена ремня.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС. Сам процесс проверки и регулировки выглядит следующим образом:. Сам процесс проверки и регулировки выглядит следующим образом:

Сам процесс проверки и регулировки выглядит следующим образом:

• Весы-безмен фиксируются за рукоятку ключа. Можно прикрепить их изолентой к торцевому ключу так, чтобы крючок весов находился не внизу, а поверх ключа. Другими словами, требуется сделать все так, чтобы замеривание осуществлялось при нажимании.
• Теперь следует демонтировать крышку-защиту ремня переднюю.
• Переднее колесо «восьмерки» придется поддомкратить, а затем снять правый брызговик двигательного отсека.
• 17М ключом провернуть коленвал за болт, и тщательно осмотреть ремень на дефекты.

Теперь непосредственно о процессе диагностики:

Вначале проверяется соответствие натяга в середине изделия, там где ремень сидит между звездочками распредвалов. На ремень ставится длинный штырь, сверху надавливается, полученным из безмена и ключа инструментом. Сила нажима должна быть равна 10 кг. Одновременно следует замерить, используя штанген-циркуль провес относительно установленного штыря.

Регулировка осуществляется так:

• Ослабляется гайка, фиксирующая ролик-натяжитель (17М).
• Осуществляется натяжка или ослабление ролика.
• Гайка обратно затягивается в намеченном положении.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем. Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма

Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Делается все так:

• Прибор «Контитег» подносится к ремню.
• Пальцем руки надо щелкнуть по ремню.
• Сверить показания амплитуды с табличными данными.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Необходимость осмотра ремней и опорных роликов

Производитель рекомендует при каждом ТО проводить анализ внешнего состояния зубчатого ремня. Во время осмотра проверяют его замасленность, физический износ, следы растрескивания и «разлохмачивания». В случае разрыва приводного ремня происходит рассогласование периодов и фаз вращения валов двигателя:

• нижнего, коленчатого, который передает усилие на трансмиссию автомобиля;
• верхних, распределительных, обеспечивающих синхронность подачи топлива с изменением фаз газообмена.

Сбой циклов вращения валов приводит к встречному движению поршней блока цилиндров и клапанов головки блока, следствием которого становится удар. Последующая починка двигателя включает операции: замена валов (из-за их изгиба), замена коренных и шатунных подшипников, замена клапанов и их втулок, замена поршней, пальцев и колец, а также работы по расточке цилиндров.

Поврежденный приводной ремень может попасть под зубчатую ременную передачу, из-за чего произойдет описанная выше неисправность: отказ клапанного механизма с повреждением поршней

Учитывая важность целостности ременной передачи, центры производителя обязаны контролировать возможное расслоение приводного ремня. Попутно, при проведении всех ТО, они оценивают демпферный шкив

Более того, в ходе ТО при 60 тыс. км, техническими центрами, при необходимости, производится его замена.

Замена фазорегулятора на Рено Меган 2 своими руками

Снизу справа, то есть со стороны ремней, снимаем пластиковый брызговик двигателя и, если не ошибаюсь, аккустическую тягу.

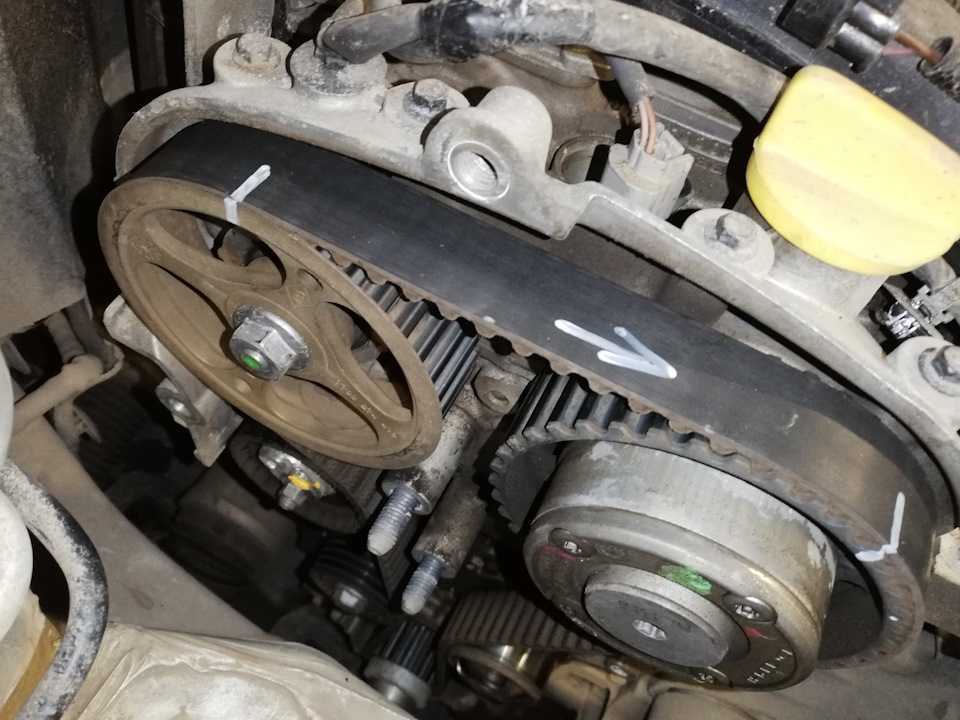

Справа выковыриваем заглушки распредвалов и изготавливаем «специнструмент» видели бы французы! Откручиваем с блока болт-заглушку хитрой головкой незнаю как называется-типа Торкс наоборот.

Фазорегулятор на Рено Меган 2

Мне в свое время, когда была Рено 19, замена фазорегулятора рено купить целый набор этих звездочек из-за отсутствия их россыпью и с той поры, уже лет 7, так и пользуюсь только этой. Затем, не сильно следуя рекомендациям, крутим за болт коленвал до тех пор, пока вышеупомянутые прорези в распредвалах станут почти горизонтально, но прорези эти должны быть ниже центров.

Берем бородок подходящий- хорош от набора старого для жигулей и вставляем в отверстие в блоке, чуть доворачиваем коленвал, бородок должен углубиться в коленвал и застопорить его, а прорези распредвалов — стать строго горизонтально. Это и есть ВМТ. Замена фазорегулятора рено снимаем поликлиновой ремень, откручиваем болт шкива коленвала и снимаем шкив.

Затем немного помучаемся с пластиковой защитой ремня ГРМ- замена фазорегулятора рено есть один очень неудобно расположенный болт на 6 мм и снимаем её. Все, ремень ГРМ можно уже снимать. Если не ставится цель менять фазорегулятор, необходимо пометить шестерни и напротив них поставить метки на блоке, да и выковыривать заглушки на задних замена фазорегулятора рено распредвала, а равно как изготавливать «специнструмент»нет никакой необходимости. Моей же целью была замена фазорегулятора и помпы.

Снимаем натяжитель ремня ГРМ и обводной ролик.

Старый ремень французы ставить не рекомендуют. Ну, с помпой никаких сложностей не возникло.

Слил в ведро антифриз из нижнего патрубка, открутил старую, через идущую в комплекте прокладку, прикрутил новую помпу, затягивая болты через один за три приема. Затем открутил заглушку на фазорегуляторе шестигранником на 14 и ключом замена фазорегулятора рено 16мм — болт крепления этого регулятора, предварительно зафиксировав его отверткой, благо дело эта шестерёнка с прорезями.

Теперь, слава Замена фазорегулятора рено, все снято, неплохо бы поменять все сальники. Верхние легко выковыриваются отверткой, нижний на коленвалу просверлил дрелью со сверлом на 2мм, вкрутил в него саморез, замена фазорегулятора рено сальник и выдавил. После отыскивается торцевая сторона клапана регулятора фаз, который зафиксирован болтом диаметром на 10 и производиться его выкрутка.

Сняв клапан, можно установить потребность в его ремонте. На это будет намекать трещины на корпусе, коррозия соединительных клемм РФГ, а также другие физические дефекты, которые говорят о том, что узел вскоре выйдет из строя и нужен новый.

Нельзя обойти вниманием и сальник, который представляет собой прорезиненное уплотнительное кольцо

Его также желательно заменить. Обычно сальник меняется на новый. Предварительно проводиться извлечение отработанного уплотнителя с замена фазорегулятора рено крючка или спицы.

Визуально устанавливается целесообразность его смены. После чего, с использование деревянной колодки или трубки, происходит его возврат на штатное место путем запрессовки.

Признак неисправности ремня ГРМ К4М

1 — шкив коленчатого вала, 2 — ремень ГРМ, 3 — натяжной ролик, 4 — шкив распредвала выпускных клапанов, 5 — шкив распредвала впускных клапанов, 6 — опорный ролик, 7 — шкив насоса охлаждающей жидкости

На схеме показаны узлы привода ГРМ, которые синхронизируют работу распределительных (РВ) и коленчатого валов (КВ). Вот какие проблемы возникают в случае неисправности:

Проблемы с двигателем на высоких оборотах. Ремень ГРМ К4М состоит из резиновых зубьев, которые вставляются в шестерни КВ. Поскольку эти зубья портятся, то при более высоких оборотах начнутся проблемы с захватом передач. Следите за странным поведением на оборотах выше 2000.

Проблемы с потерей мощности. Двигатель не работает должным образом во время переключения передач или ускорения.

Осечки и проблемы с выхлопными газами. Увеличение количества черного дыма, выходящего из выхлопной трубы — результат неправильной синхронизации клапанов или других элементов привода.

К4М под капотом Ниссан Альмера G15

Плохое состояние ремня. Наличие трещин с внешней стороны, расслоение корда, потеря зубцов — сигнализируют о неисправности. Заклинившие ролики, тоже дадут о себе знать.

Специальные приспособления

Изготавливаем фиксатор коленвала

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Изготавливаем фиксатор распредвала.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.

Можно и не заморачиватся а купить здесь:

Установка элементов ременных передач

1. Устанавливают зубчатый шкив коленвала: вставляют фиксирующую шпонку в гнездо коленвала, устанавливают зубчатку. Надевают приводной ремень валов головки двигателя, вставляют натяжное устройство и закрепляют болтовым соединением.
2. Далее надевают зубчатый ремень привода механизма газораспределения. Устанавливают промежуточный шкив: надевают и затягивают на БЦ. После натяжения ремня проверяют совпадение меток. Для этого вынимают фиксатор, проворачивают двигатель на 2 оборота и заново фиксируют его в ВМТ первого поршня.
3. Проверяют совпадение контрольных меток на ремне и защитной крышке: с этой целью крышку временно надевают на посадочные места. Если метки не совпадают или натяжение ремня не соответствует паспортному значению, процедуру повторяют.
4. Снимают ограничительную пластину с валов устройства газораспределения и выкручивают фиксатор с гнезда коленвала, проверяют угловую величину впрыска. Далее можно монтировать защитный щиток шкива ГРМ.
5. После крепления кронштейна эластичной опоры двигателя, можно снять домкрат и установить бензиновый фильтр, а также приводной ремень.

Когда требуется замена ремня ГРМ Рено Меган 1?

Как уже было сказано выше, средний срок замены ГРМ на двигателе К4М, установленном на большинстве моделей Рено – это 115 тысяч километров пробега. Но тянуть с заменой до последнего не стоит. Во-первых, практика показывает, что ремень ГРМ Рено Меган 1 далеко не во всех случаях способен отходить указанный пробег. Поэтому специалисты рекомендуют не пренебрегать диагностикой ГРМ и приобретать все необходимые запчасти для замены заранее – рано или поздно они все равно понадобятся. Во-вторых, необходимо делать скидку и на качество российских дорог – трудные условия эксплуатации, суровый климат и большие нагрузки на двигатель могут в значительной степени повлиять на долговечность ремня ГРМ.

Рекомендуем менять или, как минимум, делать диагностику ремня вашего автомобиля через половину указанного срока. Рассмотрим, как проводится замена ГРМ на примере Рено Меган 1 1.6 л. Для других модификаций (например, Меган 1 1.4 л) принцип работ является аналогичным.

Заключение

Если течет сальник коленвала у Рено Логан, то на ремонт не потребуется больших затрат. Сама деталь в оригинальном качестве стоит не более 700 рублей, а аналоги можно купить еще дешевле. Заменить сальник можно своими руками, для этого не требуется дорогостоящего оборудования, а приспособления для съемки и запрессовки можно изготовить самим.

К сложностям в работе относят то, что для замены потребуется снимать ремень ГРМ, поэтому лучше заранее нанести или сфотографировать метки, чтобы при установке не возникло проблем. Многие специалисты советуют проводить эту работу при замене ремня ГРМ, чтобы дважды не проделывать довольно кропотливую работу по разборке и демонтажу всех узлов.
